Отсечка происходит по непонятным причинам
Регулярное срабатывание автомата защиты может происходить из-за поломки теплового выключателя или перепада напряжения в сети.
Последний фактор от вас не зависит, и повлиять на него вы не можете, кроме как установить перед автоматом стабилизирующее устройство.
Срабатывание теплового прерывателя говорит о долговременном, но небольшом превышении напряжения.
Зачастую, это показатель неправильной эксплуатации, а не поломки. Необходимо получить информацию о его допустимой токовой нагрузке, она указана на лицевой панели.
Затем сделать расчёт общей величины потребляемого токавсеми приборами, запитанными от автомата. Если на табличке токовый номинал не указан, должно быть указано значение мощности. Тогда поделите количество ватт на 220 вольт и получите величину ампер.
Если значение выше номинала выключателя – он будет отключаться.
Если слышен гул или треск – автомат работает с перегрузкой.
Если сила тока автомата защиты рассчитана правильно, причина в другом месте.
В результате перегрева тепловой выключатель срабатывает и разрывает цепь. Причиной перегрева могут быть обгоревшие контакты или слабо затянутые клеммы проводов.
Что одно, что другое увеличивает сопротивление в контактном соединении и приводит перегреву в закрытом корпусе, поскольку выхода тепла нет. Контакт теплового разъединителя плавно греется, что неизбежно вызовет его размыкание.
Что рекомендуется сделать:
- убедиться, что провода затянуты надёжно;
- если затяжка слабая, провода нужно извлечь, зачистить концы и хорошо затянуть;
- подгоревшие контакты, не разбирая автомат, очистить не удастся. Эту проблему лучше не исправлять, а поставить новый автомат.
Разобрать его конечно можно, рассверлив заклёпки и вскрыв корпус, но не нужно. Есть большая вероятность допустить ошибки при сборке, что, в конечном итоге, приведёт к выбраковке устройства и покупке нового.
Перегрев случается и от стоящих вблизи с автоматом тепловых источников, возможно, греются какие-либо приборы в щите.
Поиск неисправности при срабатывании автоматического выключателя: алгоритм действий
Без особой причины автомат никогда не отключится, а значит, имеет место нештатная ситуация, заставившая обесточить цепь. Поэтому прежде чем включить его снова, нужно понять, почему он сработал, обнаружить неполадку, и устранить ее. Только после этого можно перевести устройство в рабочее состояние. Рассмотрим два наиболее распространенных срабатывания и алгоритм поиска неисправностей.
Выбивает автомат, отвечающий за линию розеток
- Сразу после срабатывания защиты следует отключить от розеток, подключенных к этому автоматическому выключателю, всех потребителей. Стоит прикинуть суммарную нагрузку, которая была подключена. Есть вероятность, что была непроизвольная перегрузка линии. Это нужно учесть, и в дальнейшем не допускать одновременного включения большого количества потребителей.
- Включить автомат, если повторного срабатывания защиты не произошло, то, скорее всего, произошла перегрузка линии или короткое замыкание в каком-либо из электроприборов. Если устройство защиты не включается, то можно говорить о коротком замыкании или в контактах розетки, или в самом подводящем кабеле.
Порядок действий, если автоматический выключатель отключился без нагрузки
- Осмотреть розетки на предмет подгораний, если таковые есть, то разобрать или заменить.
- Визуальный осмотр ничего не дал, то стоит допустить, что произошел пробой изоляции в подводящих проводах.
- Возможен слабый контакт или неисправность самого автомата. После устранения неполадки или замены можно пробовать подать напряжение на линию.
Порядок действий, если автомат включился без нагрузки
- Выключить устройство защиты и подключить к той же розетке один из электроприборов, который был ранее сюда включен.
- Включить автоматический выключатель, если он опять сработал, то данный прибор неисправен. Если срабатывания не произошло, то включить по очереди все потребители, которые работали до момента отключения защиты. Таким образом можно найти неисправный электроприбор.
Срабатывает автоматическая защита, отвечающая за линию освещения
Неисправность в линиях освещения обнаруживается, как правило, в момент включения люстры. Здесь сразу все понятно, но такая ситуация бывает не всегда. Как же тогда поступить? Алгоритм действий простой и вполне доступен любому:
- Перевести все клавиши выключателей в режим «Выключено». Этим обесточивается фазный провод, идущий на светильники.

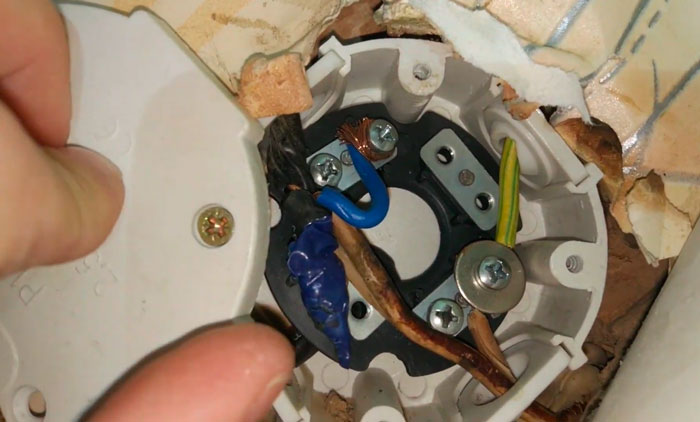

- Выкрутить лампочки, осмотреть их и патроны – обычно после КЗ на лампе и цоколе остаются следы нагара. Где обнаружены такие последствия, там и произошла неисправность. Светильник нужно демонтировать, осмотреть состояние проводки и патрона, при необходимости заменить.
- Когда ничего подозрительного на лампах и патронах не обнаружено – включить автомат. Если он снова сработал, то стоит искать замыкание в самой проводке. Это может случиться как в распределительной коробке, так и где-либо по линии. Второй вариант – автоматический выключатель включился, значит, идем дальше.
- Теперь время включать поочередно освещение, если на какой-то клавише сработал автомат, то нужно искать поломку в проводке данного светильника.
- Если после включения выключателей защита не сработала, нужно ввернуть все лампочки на место, и пробовать поочередно включать клавиши. Это поможет обнаружить дефектную лампочку.
Выполняя любые работы по поиску неисправностей, будьте аккуратны и осторожны, потому что не исключены повторные короткие замыкания. При малейших сомнениях лучше обратиться к специалистам-электрикам, которые имеют опыт подобной работы.
Алгоритм выявления неисправностей
Чтобы не допустить развития трагической ситуации, нужно должным образом реагировать на срабатывание защиты и знать алгоритм выявления причины автоматического отключения. Необходимо четко знать причины, почему выбивает автомат в щитке, чтобы реагировать должным образом.
Не вдаваясь на данном этапе в электрические подробности процессов, можно выделить несколько основных причин срабатывания защиты:
- Неисправность в самом автоматическом выключателе;
- Неполадки в системе подключения автомата;
- Моментальная перегрузка в сети (короткое замыкание);
- Перегрузка сети, продолжающаяся длительное время.
Именно в таком порядке необходимо выяснять причины частого выбивания автоматического автомата без явственных признаков короткого замыкания (КЗ) или длительной перегрузки, последовательно убеждаясь в отсутствии факторов, побуждающих реакцию системы защиты.

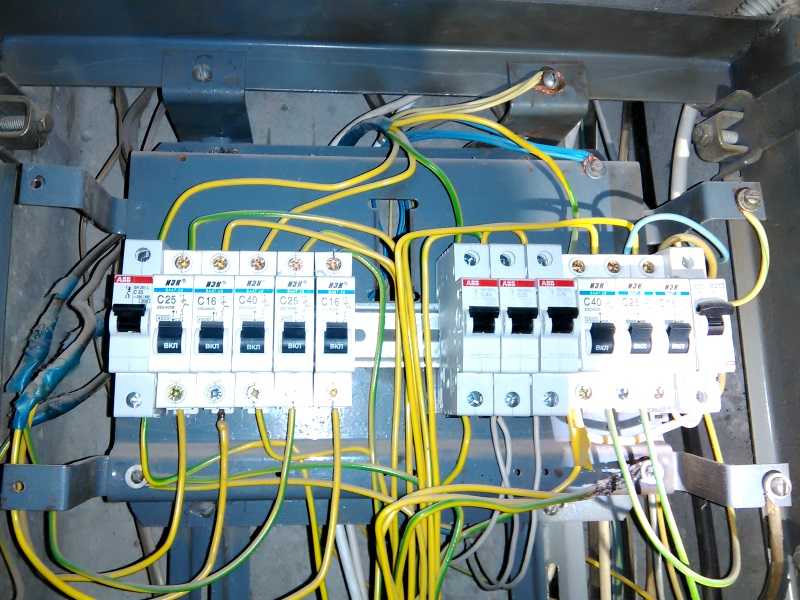

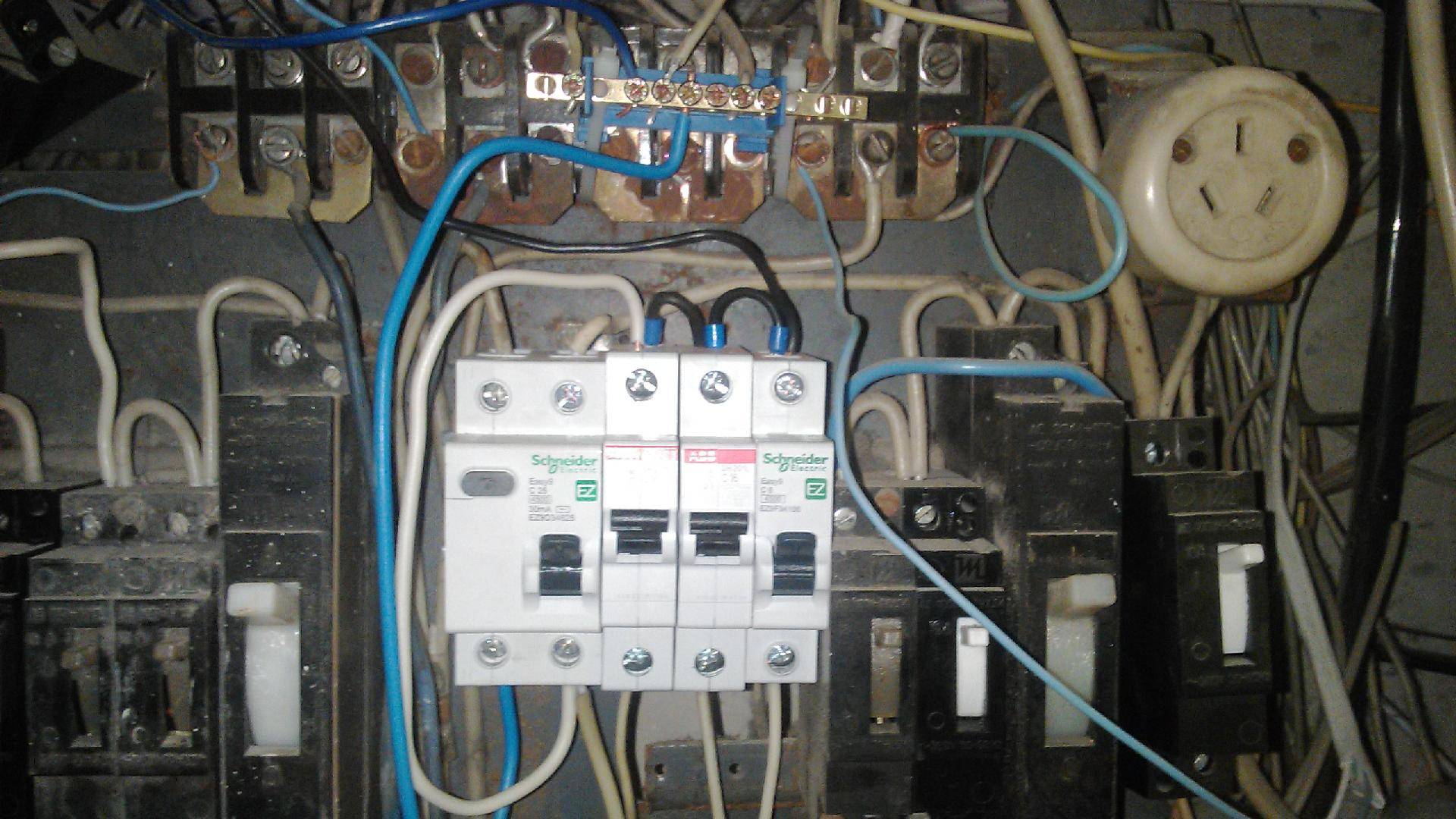

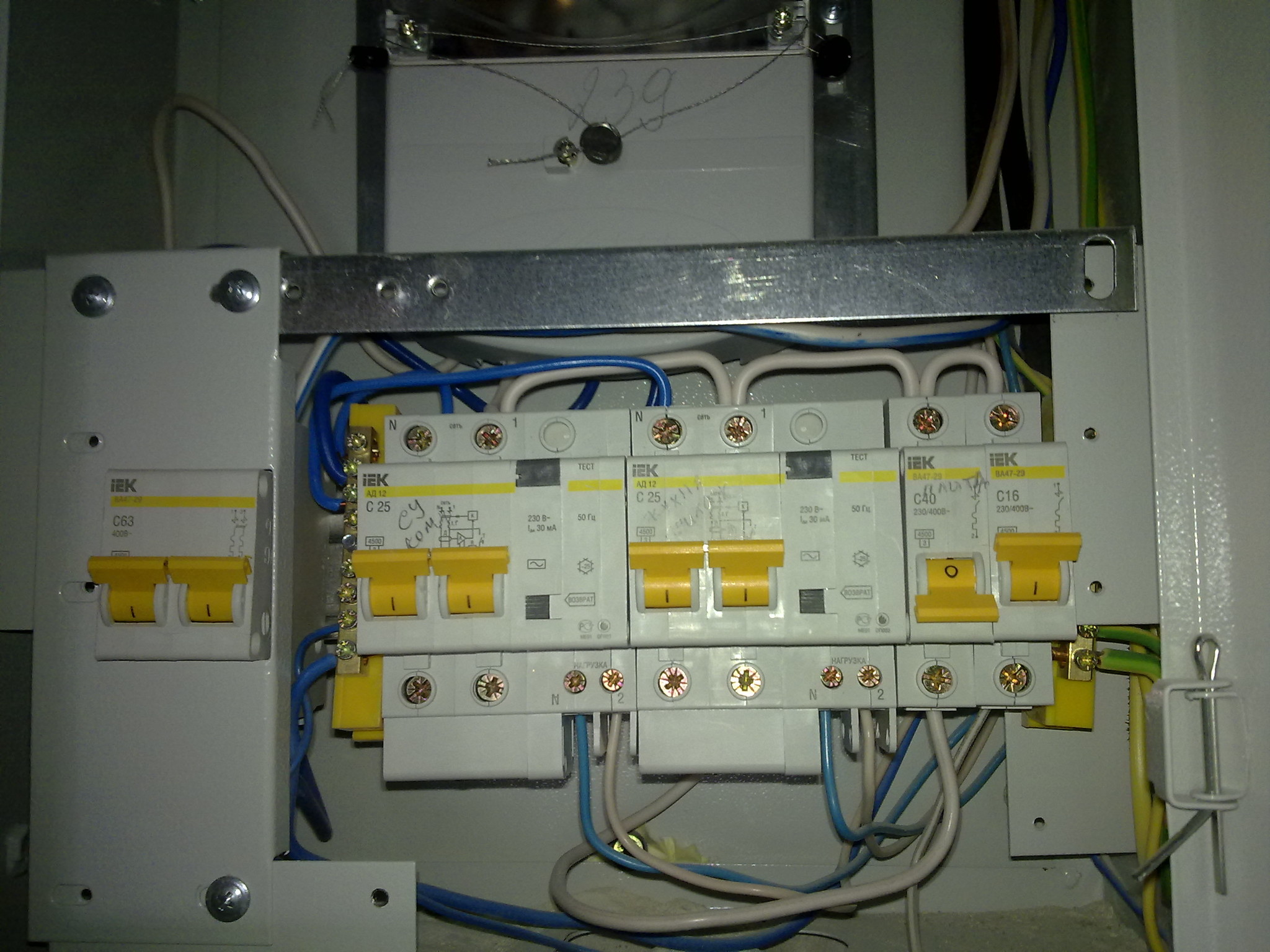

Простая система защиты в обычном квартирном щитке
Ниже будут описаны возможные неполадки в сети и оборудовании, относящиеся к каждому пункту из списка. Убеждаясь в отсутствии описанных неполадок, можно переходить к изучению следующего пункта.
Выявление неисправного автомата
В случае частого срабатывания автоматического выключателя без видимых причин, нужно начать поиск неисправностей с распределительного щитка и самих устройств защиты. Данная проверка наименее трудоемкая, и часто неполадки бывают выявлены именно на этом этапе.
Неисправность автоматического выключателя можно выявить и без покупки нового устройства и его замены – достаточно иметь в щитке подключенные аналогичные по параметрам защитные автоматы.
Поменять местами одинаковые по мощности автоматы, не изменяя расположение перемычек и проводов
Если какой-то автомат часто выбивает, то для его проверки нужно группу пользователей, которую обслуживает данное устройство, подключить на соседний аналогичный автомат, а освободившиеся провода от линии по соседству подключить на данный автоматический выключатель (поменять местами линии).
При данном переключении автоматически устраняется частая причина выбиваний автоматов – недотянутые контакты могут сильно греться, и тепло от них будет передаваться к биметаллической пластине устройства, вызывая его ложное срабатывание. При затяжке контактных клемм данная причина срабатываний может быть устранена даже без ведома мастера. Этот нюанс также нужно иметь в виду.
Плохой контакт не только является причиной ложного срабатывания, но и может полностью вывести автомат из строя
Из-за искривления корпуса возможен механический дефект в автомате, и его срабатывание от вибрации. При отсоединении проводов и повторном подключении дефективного автоматического выключателя, в нем могут быть сняты механические натяжения в корпусе, что вызовет недоумение мастера из-за самопроизвольного устранения неполадки.
Подтягивание контактов может снять механические напряжения в корпусе автомата
В случае срабатывания другого, исправного автомата на переключенной группе пользователей, следует искать причину в электропроводке. Если на новой линии тот же автомат будет таким же образом часто срабатывать, то он однозначно подлежит замене или ремонту.
Замена неисправного автомата
Причины износа автомата
Несмотря на то, что автоматические выключатели не являются разборными по определению, народные мастера научились их разбирать и ремонтировать. Рассверлив при помощи дрели заклепки, корпус автомата можно разобрать.
Для разборки автомата понадобится дрель
Подгоревшие контакты имеют большее переходное сопротивление, вследствие чего они перегреваются, и тепло переходит к биметаллической пластине, заставляя ее деформироваться и выключать ток.
Разобранный автоматический выключатель
Элементарная чистка подгоревших контактов автоматического выключателя может продлить срок службы автомата, и предотвратить дальнейшие ложные срабатывания. Нужно помнить, что подгорание контактов возникает при включении автомата в то время, когда все электроприборы включены в сеть, то есть, под нагрузкой.
Как работает автоматический выключатель
Чтобы ответить на поставленный вопрос, необходимо знать, для чего необходим автомат, какие функции на него возложены. И уже после этого можно говорить и о самих причинах.
- Во-первых, этот прибор устанавливается на фазный контур, который по необходимости разрывает. Если в щитке устанавливается многополюсный выключатель, то разрывать он будет и нулевой контур.
- Во-вторых, само название автоматический выключатель говорит о том, что разрывать он может цепи не только по желанию хозяина квартиры или дома, но и в автоматическом режиме.
- В-третьих, основное предназначение этого прибора – защитить электропроводку и бытовые приборы от электрического тока высокой мощности, который возникает по разным причинам. Кстати, ток этого типа может вызвать пожары и незначительные разрушения.
Вступление
Электрика хороша до тех пор, пока исправно работает. Любая неисправность в электрике ставят в тупик большинство людей на планете. В этой статье посмотрим как определить неисправность автоматического выключателя и на способы её устранения.
Кстати, не всегда всё работает, как должно не только в электрике. Ремонт помогающей нам техники, такой же рабочий процесс, просо к нему нужно быть готовым. Относится это и к дорожно-строительной технике. Поможет в ремонте дорожно-строительной техники надёжный поставщик запчастей с широким ассортиментом запчастей для большинства мировых производителей. Где его найти? Попробуйте на сайте arsenal-zapchast.ru. Не пожалеете, там запчасти для 13 марок ведущих производителей строительно-дорожной техники.
Советы
Чтобы избежать аварийной ситуации, владельцам необходимо придерживаться следующих рекомендаций:
- правильно проектировать проводку, с учётом нагрузки и расположения бытовых потребляющих устройств;
- подбирать защитные элементы с учётом нагрузки;
- устанавливать на вводе дополнительное оборудование, поддерживающее характеристики сети;
- при эксплуатации бытовой электросети, поддерживать нагрузку ниже предельной на 15 – 20 процентов;
- обеспечить исправное состояние потребляющего бытового оборудования и его эксплуатацию, в соответствии с паспортными требованиями;
- контролировать исправность электропроводки в целом и её отдельных элементов (розеток, контактов в коробках и пр.);
- исключить воздействие сторонних факторов – проникновение влаги и пр.
Надёжная защита на входе, правильная компоновка проводки и эксплуатация бытовых приборов, согласно предусмотренным нормам, позволит исключить срабатывание автоматов и обеспечит исправность домашней сети.
Что сделать после замыкания?
Подскажите пожалуйста. Вчера менял люстру в квартире и у меня замкнуло — свет в квартире погас. Я сходил в электрощиток — выключил и включил выключатель на мою квартиру. После этого в квартире остался свет только в прихожей
Розетки все работают. А лампочки — нигде — ни в одной комнате.
квартира не моя — скоро хозяин приедет. что делать-то. не хотелось бы так, чтобы он узнал. кроме вызвать электрика — что можно сделать? если не сложно — дайте совет пожалуйста.
Arkadi4 написал : выключил и включил выключатель на мою квартиру. После этого в квартире остался свет только в прихожей
Что-то как-то совсем непонятно
в щитке есть такой включатель/выключатель на квартиру — который полностью включает и выключает свет. После включения — свет стал гореть только в прихожей, а в других комнатах — света не стало — не включается
Arkadi4 написал : не включается
То есть при попытке включить автомат, он тотчас же выключается?
2Arkadi4 один на всю квартиру? может исчо где автоматы есть.
там в щитке — два автомата — один — общий — а другой по зонам как-то разделенный — два рычажка подняты = может и третий поднять?
поднял — все заработало, спасибо — значит его выбило, по аналогии с пробками )) спасибо огромное.
Arkadi4 написал : поднял — все заработало,
Дабы не плодить темы спрошу здесь: когда замкнуло насос вырубло автомат, виновник был выключен, а сразу включить автомат не получилось с искрой обратно выключался. Через некоторое время включился без проблем. Почему так?
пробой изоляции в подводящем кабеле или в резетке нагар от КЗ насоса, потом место пробоя «выгорело» после нескольких вкл/выкл автомата. Проверять надо.
аматор1 написал : место пробоя «выгорело»
да вот не понятно. когда пришел домой, автомат выключен — значит где-то было КЗ. попробывал включить — сразу вырубило. после выключены все потребители, но включить не удалось. спустя некоторое время автомат заработал.
стал определять место-виновник КЗ. при включении насоса снова вырубило автомат. дабы избежать случайного нажатия другими членами семьи, провода из выключателя вынуты и заизолированы. автомат не включился, а только через некоторое время.
после насос заменен, подключение восстеновлено ии высе работает по сей день без проблем. т-т-т)))
Вышел из строя АВ: что делать, если выбило пробки
Ещё одной причиной срабатывания автомата является короткое замыкание в электропроводке. Если предохранитель сработал при коротком замыкании, надо искать причину. Идет действие на фазу, что в каком-то месте задевает ноль, из-за этого случается замыкание и АВ защищает, моментально срабатывает. Если электроприборы выключены из розеток, а пробки выбивает, необходимо полностью проверить электропроводку. Дело это занимает достаточно большой период и, кроме того, необходимо иметь навыки, чтобы отыскать неисправность, а может и сразу две. Первостепенно надо изучить все розетки и выключатели, выполнить проверку качества присоединений ТПЖ к клеммам. Если электропровода болтаются, винты следует затянуть.
После розеток надо изучить распределители. Понять, что соединение электропроводов в них в норме, нет оголенных мест, которые могут закоротить. После коробок надо проверить светоприборы. Очень часто неопытные электрики забывают выполнить проверку люстры, после срабатывания АВ без нагрузки. После этого перегорает лампочка. Надо провести проверку надежность соединений, как в ситуации с розетками. В конце надо проверить электропроводку, которая обычно прячется в стенке. Правильно в этом случае применять специальный прибор, который поможет оперативно обнаружить короткое замыкание. Но, дома вряд ли у кого-то он будет под рукой, поэтому выйти из положения поможет мультиметр. Вот причины, отключающие электрический автомат и способы их устранения.
Наиболее редко встречающаяся причина, которая то же может быть – некачественный МТА автомат, который вышибает из-за того, что при изготовлении был допущен брак.
Проверить автомат следует, если есть 100% уверенность что:
- Электроприборы исправные;
- Электропроводка в норме;
- О перегрузках и речи нет.
Исправить ситуацию поможет замена автомата на аналогичный, заменить можно и электросчетчик. Это точно разрешит проблему. Чтобы в дальнейшем не столкнутся с таким случаем, электрики советуют познакомиться с рейтингом лучших брендов автоматических выключателей и подобрать один АВ и счетчик из перечня. Также правильно почитать отзывы потребителей. Кроме перечисленных причин, по которым вырубило АВ в электрощитке, бывают ещё и другие, редкие ситуации.
Как избежать поломки автомата
- Перегрузка сети
— самая распространённая проблема. Следите за номинальным током, и подключаемой техникой, и при необходимости, замените 16(А) автомат на 25 (А). - Не стоит выключать автомат под нагрузкой
. Именно в этом случае происходит обугливание и обгорание проводов. - Покупайте качественные модели. Сейчас на рынке лидируют такие производители как АВВ, Legrand,
Schneider Electric,
Hager
, Schrack Technick,
Eaton
, General Electric
, ETI
. - Всегда помните, что качество проводки во многом зависит от качества монтажа.
Современные автоматические выключатели не предназначены для ремонта потому что поставляются в неразборном корпусе. Производитель предполагает их замену, в то же время автоматы типа АП отечественного производства предполагали не только разборку, а регулировку, при определенной сноровке вы могли собрать из нескольких неисправных один вполне рабочий. Из статьи вы узнаете, какие бывают неисправности автоматических выключателей и способы их устранения. Рассматриваемые автоматы используют в электрических цепях напряжением до 1000 В, для защиты стояков и питающих линий.
Пробки: древние, старые, современные
Самая старая керамическая пробка – цилиндр черного цвета. Это устройство с предохранителем – плавкой вставкой, которая в случае перегрузки (или КЗ) разрушается, размыкая сеть. После каждого ЧП ей нужна замена предохранителя, совпадение характеристик (силы тока и напряжения) старого и нового устройства защиты – обязательное требование. В противном случае завышенный номинал приведет не к отключению от сети, а к перегоранию электропроводки. К тому же найти проблемный участок будет затруднительно.
Более современная пробка – уже автоматическое устройство, имеющее 2 кнопки – белую (серую) и красную. Первые предназначаются для включения, красная – для прямо противоположной цели – размыкания цепи. Эта улучшенная конструкция пробки дает возможность быстрого восстановления подачи электроэнергии.
Новые приборы имеют совершенно другой вид: это миниатюрные рубильники, которые включают, перемещая рычажок в верхнее положение. Такие автоматы изготовлены из пластмассы, внутри устройств размещены два защитных элемента. Это специальная биметаллическая пластина – тепловой расцепитель, защищающий сеть от перегрузки, и катушка с сердечником (электромагнитный расцепитель). Последнее устройство предохраняет электрическую цепь от короткого замыкания.
Устройство автоматического выключателя серии ВА47-29
Основное назначение автоматических выключателей – использование их в качестве защитных аппаратов от токов коротких замыканий и токов перегрузок. Преимущественным спросом пользуются модульные автоматические выключатели серии ВА. В данной статье рассмотрим устройство автоматического выключателя серии ВА47-29 фирмы iek.
Благодаря компактному исполнению (унифицированные размеры модулей по ширине), удобству монтажа (крепление на DIN-рейке с помощью специальных защелок) и обслуживания, они широко используются в бытовых и промышленных условиях.
Наиболее часто автоматы применяются в сетях со сравнительно небольшими значениями токов рабочего режима и короткого замыкания. Корпус автомата выполнен из диэлектрического материала, что позволяет устанавливать его в общедоступных местах.
Устройство автоматических выключателей и принципы их работы подобны, различия заключаются, и это важно, в материале комплектующих и качестве сборки. Серьезные производители используют только качественные электротехнические материалы (медь, бронзу, серебро), но встречаются и изделия с комплектующими из материалов с «облегченными» характеристиками
Простейший способ отличить оригинал от подделки – цена и вес: оригинал не может быть дешевым и легким при наличии комплектующих из меди. Вес фирменных автоматов определяется моделью и не может быть легче 100 – 150 г.
Конструктивно модульный автоматический выключатель выполнен в прямоугольном корпусе, состоящем из двух скрепленных между собой половинок. На лицевой стороне автомата указаны его технические характеристики и расположена рукоятка для ручного управления.
Шаг №5 – Короткое замыкание в эл.проводке
Поиском замыкания в домашней эл.проводке должен заниматься профессиональный электрик с соответствующими приборами. Что вы можете сделать без него?
Вот несколько советов. В 99% случаев неисправность происходит в местах соединения проводов. Очень редко это случается на цельном отрезке кабеля.
Разве что кто-то случайно не воткнет в него саморез или гвоздик.
Ну или строители не перебьют провод при сверлении стены. Для таких строителей в аду предусмотрен отдельный котел с перебитым датчиком температуры
Где у нас соединяются все провода?
Правильно, в распредкоробках и розеточных блоках. Как минимум осмотреть эти места вы можете самостоятельно.
Сначала вскрываете все крышки распаечных коробок под потолком и внимательно разглядываете там скрутки (которые должны быть запрещены ).
Поверьте, при коротком замыкании двух проводов они обязательно оставят следы и последствия такой аварии. Увидеть это можно будет даже неопытным взглядом.
Если распредкоробки “чистые”, переходите к розеткам. Там также не должно быть никаких нагаров, почернений и т.п.
Особое внимание уделите двойным и тройным блокам, в первую очередь местам, где идут перемычки между ними.
Как правило, жилы здесь очень сильно изогнуты и плотно уложены в тесном пространстве, что и приводит к нагреву изоляции.
Только пройдясь по всем этим этапам, и не найдя ничего подозрительного, можно смело вызывать электрика со специальными приборами на дом.
Как он определяет “коротыш” в эл.проводке? Отключает все автоматы и все приборы + освещение.
Далее вставляет в розетки щупы для замера сопротивления.
Если какой-то прибор остался подключенным, на экране высветятся некоторые значения сопротивления. Все зависит от типа аппарата.
При наличии КЗ в сети или на каком-нибудь включенном оборудовании, на табло будут около нулевые показания.
Ну а далее в дело вступает инструмент для определения скрытой проводки с генерацией и улавливанием сигнала.
Когда не стоит пытаться самостоятельно решать проблему выбитого автомата
Хотя в некоторых случаях можно попытаться самостоятельно решить проблему с выбитым автоматом, есть ситуации, когда такой подход может быть опасным или неправильным.
1. Сложные поломки: Если причина поломки автомата неочевидна, и вы не имеете опыта работы с электроникой или электрическими устройствами, то лучше не пытаться ремонтировать его самостоятельно. Это может только усугубить проблему и повредить автомат еще больше.
2. Гарантийные обязательства: Если автомат является новым или еще находится на гарантии, то ремонт должен быть выполнен профессионалами, чтобы не задеть условия гарантии. Вмешательство в работу автомата самостоятельно может привести к аннулированию гарантийного обязательства.
3. Нехватка знаний и опыта: Если вы не знакомы с устройством и работой автомата, то лучше обратиться к специализированной службе по его ремонту. Они имеют не только необходимые навыки и опыт, но и доступ к специальному инструменту, который может потребоваться для исправления поломки.
4. Работа без инструмента и безопасности: Разборка автомата может потребовать использования специальных инструментов и соблюдения определенных мер безопасности. Без этого вы можете нанести вред не только автомату, но и своей собственной безопасности.
Когда сталкиваетесь с проблемой выбитого автомата, рекомендуется не пытаться самостоятельно ремонтировать его, если у вас нет соответствующих знаний и опыта. Лучше обратиться к специалистам, чтобы они произвели ремонт или замену. Помните, что вмешательство в работу автомата без необходимых навыков и знаний может повредить его еще сильнее и привести к дополнительным расходам на починку. Безопасность и правильность ремонта всегда важнее самостоятельного эксперимента.
