Навесы для мангалов своими руками — разновидности конструкций

Особенности навеса

Навес для мангала

Навес не только предоставит возможность защиты от палящего солнца либо осадков в летние дни, но и создаст комфортное нахождение во время пикника при любых условиях погоды.

А, если к нему провести электричество, тогда рядом с барбекю можно будет проводить с комфортом и летние ночи.

Навес для мангала своим внешним видом напоминает беседку, внутри которой имеется все необходимое.

Габариты конструкции могут быть разных вариантов. Если создать его большим, то здесь же возможно установить стол.

За ним смогут разместиться несколько человек, либо соорудить маленькую кухоньку. Навес защищает очаг и поленья от осадков. Как своими руками сделать навес для мангалов из дерева и из металла рассмотрим далее подробно.

Основание конструкции послужит остовом для всей постройки. Его выполнение возможно посредством надежного профиля из металла, из древесных столбов либо из кирпича. Опорные столбы должны быть стойки к резким перепадам температурных режимов и к действию воды.

Конструкцию можно выполнить как пристроенным, так и поодаль стоящим вариантами:

Постоянный навес, который создается на продолжительный период, по обыкновению, фиксируют к зданию либо устраивают вблизи него

Если решили крепить навес к зданию, значит при его создании обратим внимание на тип крепежных деталей кровли и показатели прочности стены фасада.
Временная постройка функционально служит на протяжении дачного сезона, а по окончании жарких дней его на зимний период убираем.. Мангал, который снабжен навесом имеет все шансы отлично влиться в любой ландшафт

Выбирая под него территорию на даче не стоит забывать о преобладании направления ветров, чтобы оградить себя и своих соседей от едкого дыма

Мангал, который снабжен навесом имеет все шансы отлично влиться в любой ландшафт. Выбирая под него территорию на даче не стоит забывать о преобладании направления ветров, чтобы оградить себя и своих соседей от едкого дыма.

Какая бы конструкция ни была, она должна отвечать определенным условиям:

  • исходить из основных правил безопасности против пожара, высота строения должна быть хотя бы два метра и более
  • по такой же причине его не располагают вблизи с легковоспламеняющимися предметами либо постройками
  • фундамент должен быть выполнен с учетом массивности всей конструкции

Красивые примеры

Качество мангала с крышей должно, безусловно, стоять на первом месте, но не стоит забывать и о его красоте. Ведь оригинальная современная модель может стать настоящим украшением дачного участка. Среди последних вариантов готовых мангалов можно выделить несколько особенно интересных моделей.

  • Мангал дачный с крышей МД-6 – это очень простое и оригинальное решение. Его дизайн с паутинкой и паучком на задней стенке изделия моментально поднимает настроение. За счет колесиков всю конструкцию можно легко передвинуть в любой уголок дачного участка. При этом все максимально просто – крыша, симпатичная полочка для дров, аккуратная полочка-стол рядом с жаровней и, конечно же, сама жаровня. Пожалуй, основным преимуществом данной модели является простота сборки.
  • Печь-мангал «Искандер Инклайн» поражает своим современным минимализмом. Только прямые линии, но сколько изящества и компактности в этом мангале. В нем все предельно просто и элегантно: мангал, печь, труба, полочка под дрова, пара боковых столиков, скатный навес. Чтобы немного скрасить насыщенный черный цвет, было решено некоторые элементы окрасить в яркий красный. Такая модель станет идеальным решением для тех, кто ценит простоту. Причем этот мангал будет отлично смотреться практически в любом саду.

  • Мангал дачный ММ-27 станет спутником практичных отдыхающих. Приятные изгибы и необычная сборка крыши, немного кованых, но очень заметных элементов, а главное – это большое количество полочек, невольно притягивающих к себе взгляды. Готовить на таком мангале – это сплошное удовольствие. Конечно, стоит учесть, что под него стоит отвести немало места и заодно продумать, в каком уголке сада он будет смотреться лучше всего.
  • Мангал-универсал «Венеция» понравится всем любителям ковки и особенно оригинальных моделей. Его кованые элементы выше всяких похвал, но что действительно заслуживает внимания, так это жаровня на выдвижной платформе. Это решение действительно потрясающе для мангала под крышей. Особенно если учесть, что сам готовящий может быть под ней, в то время как жаровне ничто не мешает находиться, например, под палящим солнцем. К тому же в данной модели предусмотрена двухкамерная печь под казан и чугунная плита с кольцами. Однако стоит учитывать, что за всю эту красоту и функциональность придется заплатить как за профессиональный мангал.

Строим навес из дерева

Для оборудования стационарного места отдыха, в большинстве случаев, используют дерево. Этот экологически чистый материал не только хорошо обрабатывается и легко монтируется, но и прекрасно вписывается в дизайн участка, особенно если конструкция располагается среди деревьев. Его небольшая масса позволяет изготовить навес над мангалом своими руками без посторонней помощи.

Для создания опор применяется сосновый брус сечением 150х150 мм. Желательно использовать древесину, не имеющую темных разводов, Их наличие говорит о том, что из сосны извлекалась живица. Такая древесина гигроскопична и поэтому быстро поддается гниению. Для установки опор проводится разметка контура навеса на площадке. По углам и боковым линиям копают ямы со стороной, равной 35-40 см, глубиной 50-60 см и заливают их бетоном. В нем устанавливают анкер с креплением для опоры. Расстояние между рядом стоящими столбами не должно превышать 2,5-3,0 м. При большем — установленные на них балки от нагрузки будут прогибаться.

Другой вариант крепления опор предполагает установку в бетон швеллера или уголка с шириной полки не менее 50 мм. Столбы крепятся к ним или закладным с помощью болтов.

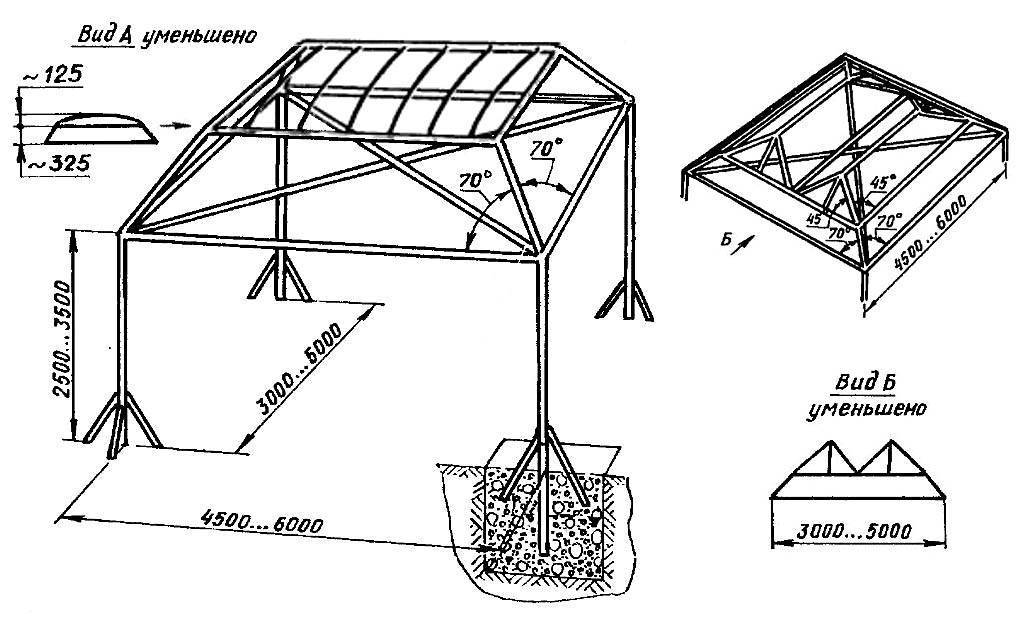

Нажмите на чертеж, чтобы увеличить схему Для того чтобы уменьшить нагрузку на узел крепления, внутри швеллера приваривается полка, на которую опирается основание столба. Опоры выставляют вертикально по уровню и связывают между собой планками. В верхней части столбов делают L-образные вырезы, нижние полки которых будут основанием горизонтальному брусу. На нем, в месте крепления, оборудуют сквозной паз. Размеры их должны быть такими, чтобы при соединении плоскости брусьев заходили заподлицо. Крепление этих элементов выполняют болтами. Выступающие концы украшают фигурными вырезами. Горизонтальные несущие элементы будут являться опорами для стропил. Брусья поддерживаются раскосами, которые опираются на опоры. Подробнее можете посмотреть на видео:

Установка кровли

Как правило, деревянный навес оборудуют скатной крышей. Если будет использоваться переносной мангал, то возводят симметричную двускатную крышу. При постройке под навесом основательной кирпичной печи-мангала, обустраивают обычно односкатную либо двускатную асимметричную кровлю. Стропила можно собирать на земле, потом готовую конструкцию поднимать и крепить наверху. Но для такой работы нужен минимум 1 подсобник. Если же они собираются на крыше, то все действия можно выполнить и одному.

На стропильных ногах делают пазы, которыми они будут опираться на подпорные брусья. В верхней части элементы крепятся коньковой доской. Шаг их установки должен быть не более 1 м. После этого настилается обрешетка. Изготавливается она из обрезной строганной сосновой доски толщиной 25 мм. Обрешетка выполняется без зазора между деталями, так как она одновременно является потолком навеса.

Нажимаем для увеличения фото

По окончании установки подготовленную поверхность накрывают пленочным гидроизоляционным материалом. По нему проводится монтаж кровли. Как правило, используют профнастил или металлочерепицу. Это долговечное, легкое и прочное покрытие можно установить без помощи, одному человеку. Богатый ассортимент цветов позволит выбрать самый подходящий вариант. Деревянный навес не накрывают поликарбонатом: это связано с трудностями, возникающими при креплении его к обрешетке.

Площадка под навесом выкладывается тротуарной плиткой. Деревянные элементы пропитываются олифой и вскрываются лаком. После такой обработки хорошо видна структура дерева. А также можно их просто покрасить масляной краской. Под навесом устанавливается стол и скамейки.

В южных регионах страны для защиты от палящего солнца проемы между опорами закрывают легкой тканью. Под такими навесами использование открытого мангала без обустроенной вытяжки нежелательно. Поэтому некоторые хозяева устанавливают вытяжку с дымовой трубой и регулируемой высотой дымосборного колпака.

Для украшения конструкции используются кованые светильники, подставки для цветов и другие элементы. Применение различных поделок и украшений, изготовленных своими руками, придаст индивидуальность даже серийному сооружению. Создав навес своими руками, можно выложить фото на своей страничке в соцсетях и поделиться радостью с друзьями и знакомыми.

Особенности строения и кровельные материалы

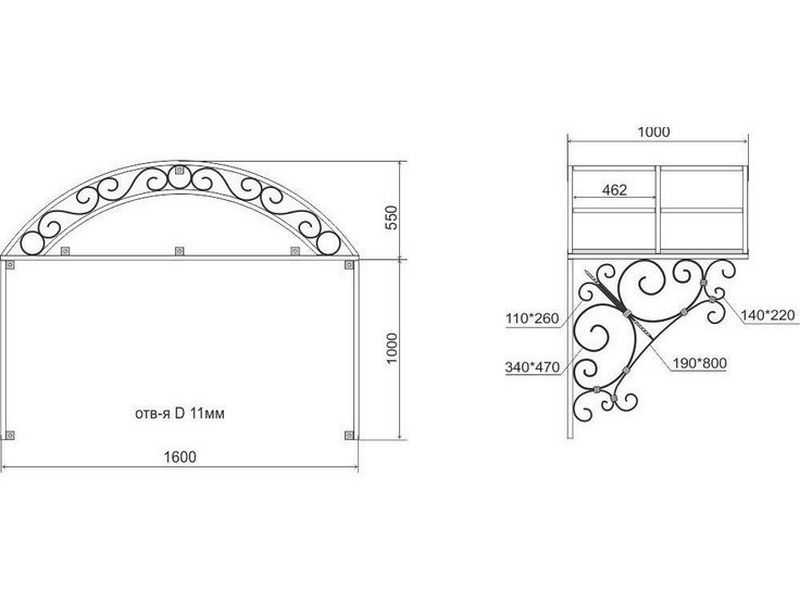

Навес металлический с элементами ковки для барбекю

Материал покрытия фиксируют к конструкции крыши, опирающейся на прочные стойки. Столбы укрепляют между собой подкосами, угловыми распорками. Каркас устанавливают на основании, для передвижных моделей сваривают внизу опорную раму из стального профиля. По краю навеса предусматривают желоба для слива дождевой воды.

Тип покрытия выбирают в зависимости от условий монтажа и эксплуатации. Применяют материалы:

  • поликарбонат сотовый и сплошной;
  • кровельную сталь;
  • мягкую битумную черепицу;
  • профильный лист;
  • металлочерепицу;
  • шифер;
  • дерево.

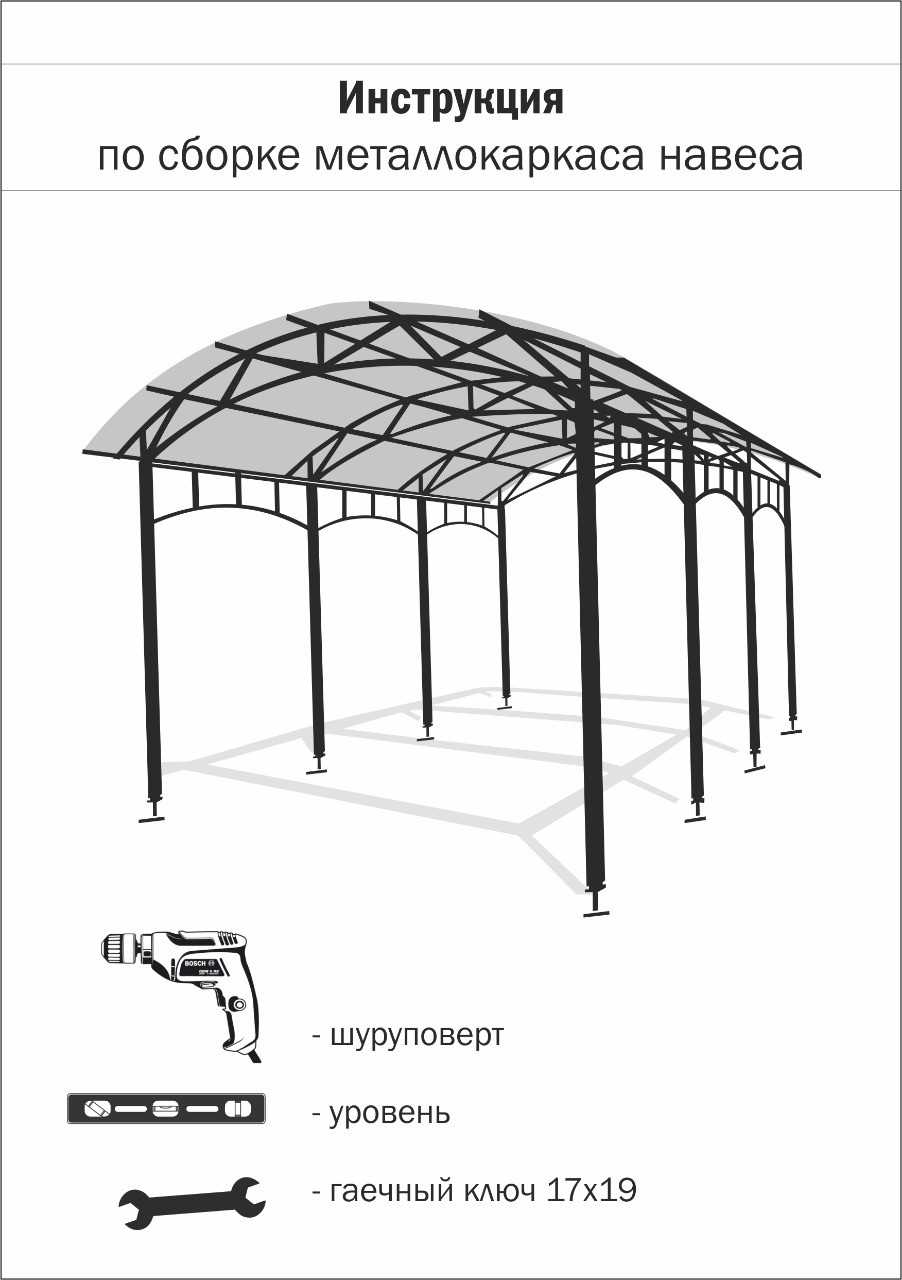

Как сварить навес для мангала.

У многих на дачах есть мангалы, на которых в теплое время года жарят шашлык и готовят барбекю. Навес ставят для того, чтобы в непогоду мангалом можно было пользоваться. Из нашей сегодняшней статьи вы узнаете, как изготовить навес для мангала своими руками.

Разновидности

Навесы для мангала служат не только украшением, но и защищают его от дождя. При наличии навеса готовить шашлык в непогоду станет просто, и вы не будете беспокоиться о том, что капли дождя потушат угли.

Выделяют две основные разновидности навесов, которые отличаются друг от друга по своей форме:

  1. Простые. Такие конструкции выглядят, как четыре опоры, на которых закреплен лист металла. Они надежно укрывают мангал от прямого дождя, но в целом не слишком эффективны при сильном ливне. Хотя такую конструкцию можно украсить дополнительными декоративными элементами, придавая ей элегантный вид.
  2. В виде беседки. Этот вариант подойдет тем, кто хочет сделать мангал декоративным элементом своего участка. К тому же беседка защитит от непогоды и сильного ветра.

Из чего можно сделать

Конструкцию можно изготовить из разных материалов, каждый из которых имеет преимущества и недостатки. Сейчас мы детально рассмотрим этот вопрос.

Из чего делают навес:

  1. Металл. Металлическое укрытие – бюджетный, но не слишком хороший вариант. Материал будет нагреваться от солнечных лучей, а также от огня и дыма – неизменных спутников жарки шашлыков. Из-за этого в жару находиться под навесом будет невыносимо. Поэтому металлическими делают только компактные укрывные конструкции для маленьких мангалов.
  2. Дерево. Деревянные навесы украсят любой участок, так как выглядят эстетично. К тому же их легко подгонять по размерам и монтировать. Однако есть существенный недостаток – плохая огнеупорность. Учитывая, что это навес для мангала, что означает работу с огнем, этот недостаток может иметь критическое значение. Также деревянное укрытие менее долговечное и прочное, чем его аналоги из других материалов.
  3. Поликарбонат. Самый популярный вариант. Материал недорогой и прочный, легкий в установке. Отлично выполняет возложенные на него обязанности. Кроме того, поликарбонат гибкий и долговечный, так что конструкция простоит очень долго. Также поликарбонат пропускает много света. Недостатков у этого материала нет.
  4. Профнастил. Не менее популярный вариант, чем предыдущий. Он долговечный и легкий. Кроме того, профнастил не воспламеняется. Его легко вписать в любой интерьер. Кроме того, благодаря большому ассортименту вы сможете выбрать тот цвет или оттенок, который придется вам по вкусу. Из минусов можно выделить плохую светопроницаемость и быстрое нагревание.

Строим своими силами

Сейчас мы расскажем, как построить навес без привлечения специалистов. Это сделать несложно, если следовать пошаговой инструкции, которую мы приведем ниже.

Опоры

Начинаем с опор, на которых будет располагаться «крыша» укрытия:

  1. Выкапываем четыре ямы, в которые позже поместим опоры. Диаметр каждой ямы должен быть около 30 см, а глубина – 60 см.
  2. Теперь берем металлические профили 50х50 см и около 3 м в длину, и устанавливаем их в центре каждой ямы. Чтобы закрепить их, заполняем оставшееся место в каждой ямочке жидким бетоном.

Берем металлический квадрат и пропускаем его через все верхние точки на опорах, затем привариваем

Важно, чтобы все стороны квадрата находились на одинаковом уровне

Кровля

Теперь, когда готовы опоры и каркас, займемся кровлей.

  1. Устанавливаем 3 арки. Две из них будут находиться по обе стороны беседки, а последняя – в центре.
  2. Чтобы все верхние точки арок были закреплены на одном уровне и не расходились, их соединяют квадратом 20х20 см.
  3. Последний штрих – покрытие. Мы рекомендуем выбрать поликарбонат как самый распространенный материал. Лучше всего выбрать такую разновидность, которая выдержит нагрузки до 150 кг.
  4. Сначала лист прикручивается к одному из краев арки, а напуск должен быть примерно 30 см – для надежной защиты от дождевых капель.
  5. Теперь через шаг в 50–60 см закрепляем слой поликарбоната болтами (подойдут болты М8).
  6. Готово! Вы сделали самый простой навес для мангала.

Итак, мы рассмотрели особенности разных навесов для мангала, а также рассказали, как соорудить конструкцию своими руками. Теперь вы можете самостоятельно изготовить укрытие и спокойно готовить шашлыки даже в непогоду.

Правильный выбор места как средство экономии на опорах и кровле

Существует простой способ значительно сэкономить на возведении навесной конструкции, а именно построить навес вплотную к дому. Технически вопрос о том, как построить навес, примыкающий к дому, решается установкой двух или трёх опорных столбов.

Количество столбов рассчитывается исходя из размеров поперечной балки и имеющихся строительных материалов. Например, если используется брус имеющий сечение 75х75 мм, то промежуток между стойками должен быть около метра. В этом случае, можно обойтись без поперечной балки, используя в качестве опоры сами столбы.

В случае, когда брус имеет сечение от 150 см, для опоры хватит двух угловых стоек. К ним крепится поперечная несущая балка, а затем к ней прикрепляются стропила. С обратной стороны стропила прикрепляются к опорной балке, которая загодя крепится на стену дома.

Помимо простоты конструкции навесу, который построен вплотную к дому, не так страшен ветер, как постройке стоящей обособленно.

В случае если решено не пристраивать навес, необходимо заранее рассчитать направление воздушного потока т. к. нижний край односкатной крыши должен быть расположен с подветренной стороны, что в свою очередь может вызвать ряд неудобств, в частности, если навес будет использоваться как парковочное место.

Возведение двускатной крыши может решить проблему с ветром, однако для неё понадобится более сложное соединение стропил.

Конструктивные особенности

Любой навес для барбекю состоит из опорных вертикальных столбов и крыши. Это может быть отдельно стоящее строение, конструкция на отдельной площадке, примыкающая к дому, хозблоку, бане, гаражу, беседке, либо моносооружение, обычно мобильное, где крыша и мангал соединены между собой стойками.

Размер навеса для барбекю напрямую связан с размером печи. Это может быть маленькое укрытие только над очагом, либо полноценная крыша с местом для отдыха.

Навесы для барбекю, фото мобильной кованой конструкции

Каркас навеса для мангала – материалы

Каркас – это опора навеса для мангала, она должна быть прочная, огнеупорная, жаростойкая, простая в уходе, не реагировать на дельты температуры и перепады влажности. Но вместе с тем красивая и гармонично вписываться в общий архитектурный ансамбль участка. Здесь можно выделить 3 вида навесов для барбекю:

Деревянные из бруса, оцилиндрованного бревна, стволов деревьев. Такие сооружения прекрасно вписываются в любой ландшафтный дизайн. Построить деревянный навес для барбекю своими руками достаточно просто, не требуется специальных навыков и оборудования, материал легко обрабатывается бытовыми инструментами. К недостаткам можно отнести недолговечность, пожароопасность и гниение дерева, его поражают грибки, отдельно подчеркнем уязвимость перед грызунами и насекомыми. Чтобы продлить срок эксплуатации и сохранить эстетику, деревянный каркас для навеса барбекю необходимо тщательно обработать огнестойкими и антисептическими средствами, дополнительно прогрунтовать и покрасить.

Навес для мангала, фото деревянной постройки в рустикальном стиле

Металлические: кованые, сварные, сборные. Это самый востребованный вид навесов над мангалом. Главное преимущество – долговечность и пожаробезопасность материала. Если в хозяйстве есть сварочный аппарат, а у вас навыки работы на нем, по сути, навес для барбекю из металла – это недорогое, простое и очень надежное сооружение, которое прослужит не один десяток лет. Но металлический навес для мангала подвержен коррозии, нагревается от УФ-лучей и огня. Каркас необходимо обработать антикоррозийным средством, покрыть грунтом и краской, здесь хорошо себя зарекомендовали составы с молотковым эффектом.

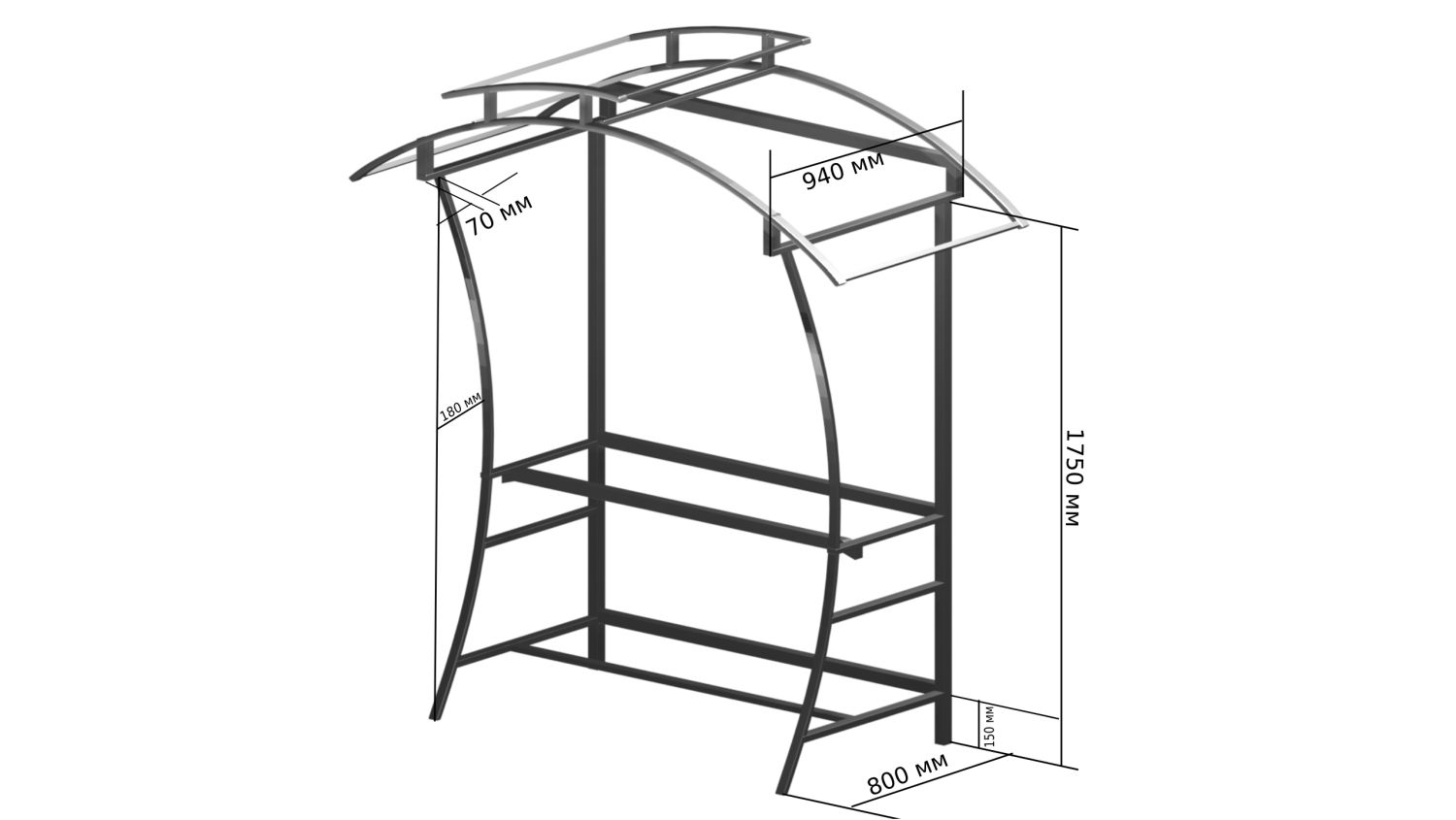

Навес над мангалом, фото переносной сварной конструкции из круглой трубы и профнастила

Каменные, бетонные, кирпичные – такие условно можно отнести к капитальным сооружениям. Чтобы построить навес для мангала из кирпича или камня потребуется, навыки в кладке вертикальных столбов, значительные временные и трудозатраты, а также некоторые неудобства при работе с раствором. Но такой навес над барбекю самый долговечный, совершенно не боится огня и не нагревается от солнца, не нуждается в финишной отделке, в процессе эксплуатации не требуется дополнительного ухода.

Фото барбекю из кирпича под навесом, для такого сооружения рекомендован ленточный или плитный фундамент

Как и из чего лучше сделать крышу для навеса над мангалом

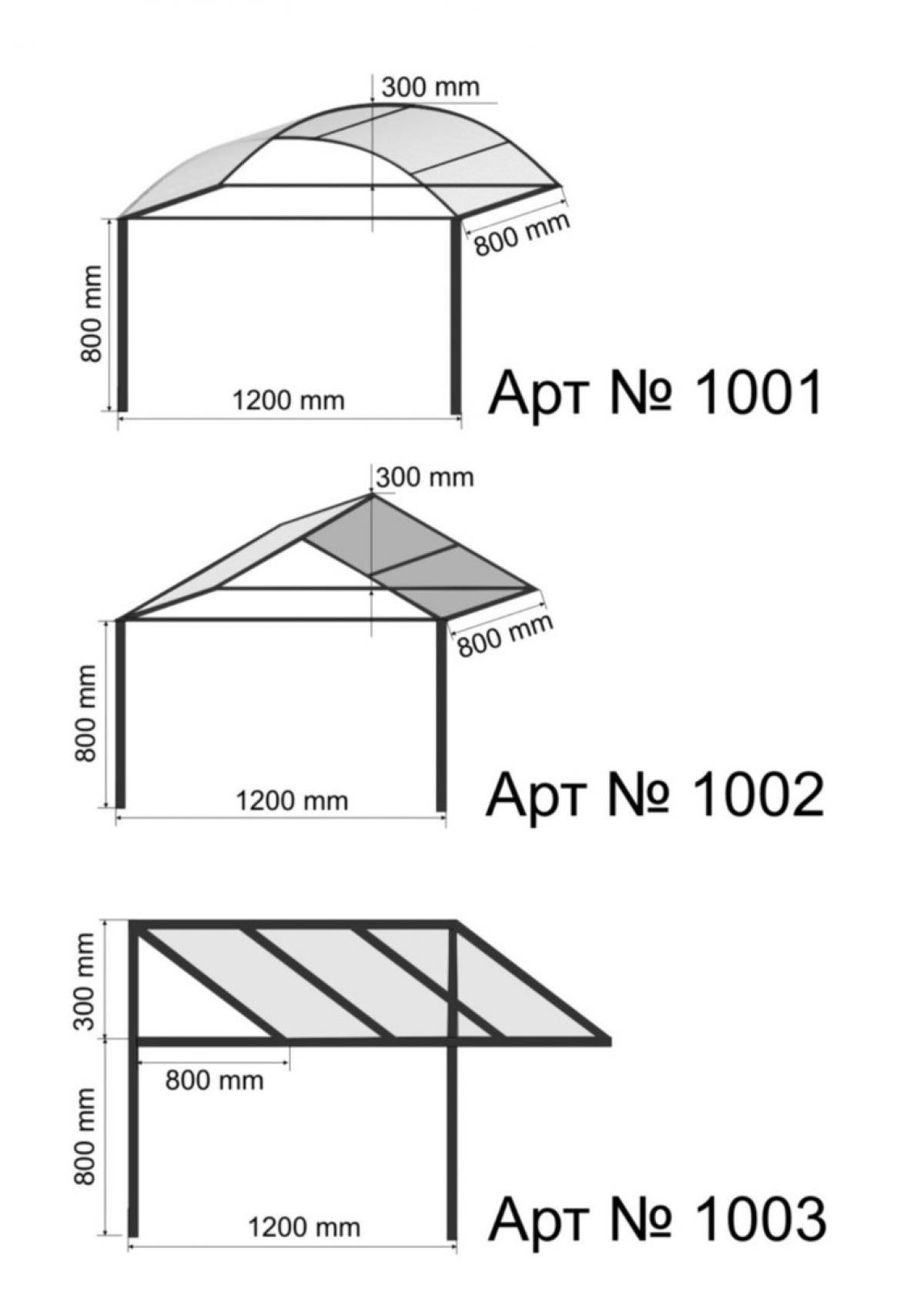

Крыша навеса для мангала может быть одно- или двускатная, арочная, вальмовая, купольная, конусная и даже фигурная криволинейная. Выбор формы зависит от кровельного материала и ваших возможностей. Проще всего своими руками сделать односкатный и арочный навес для барбекю.

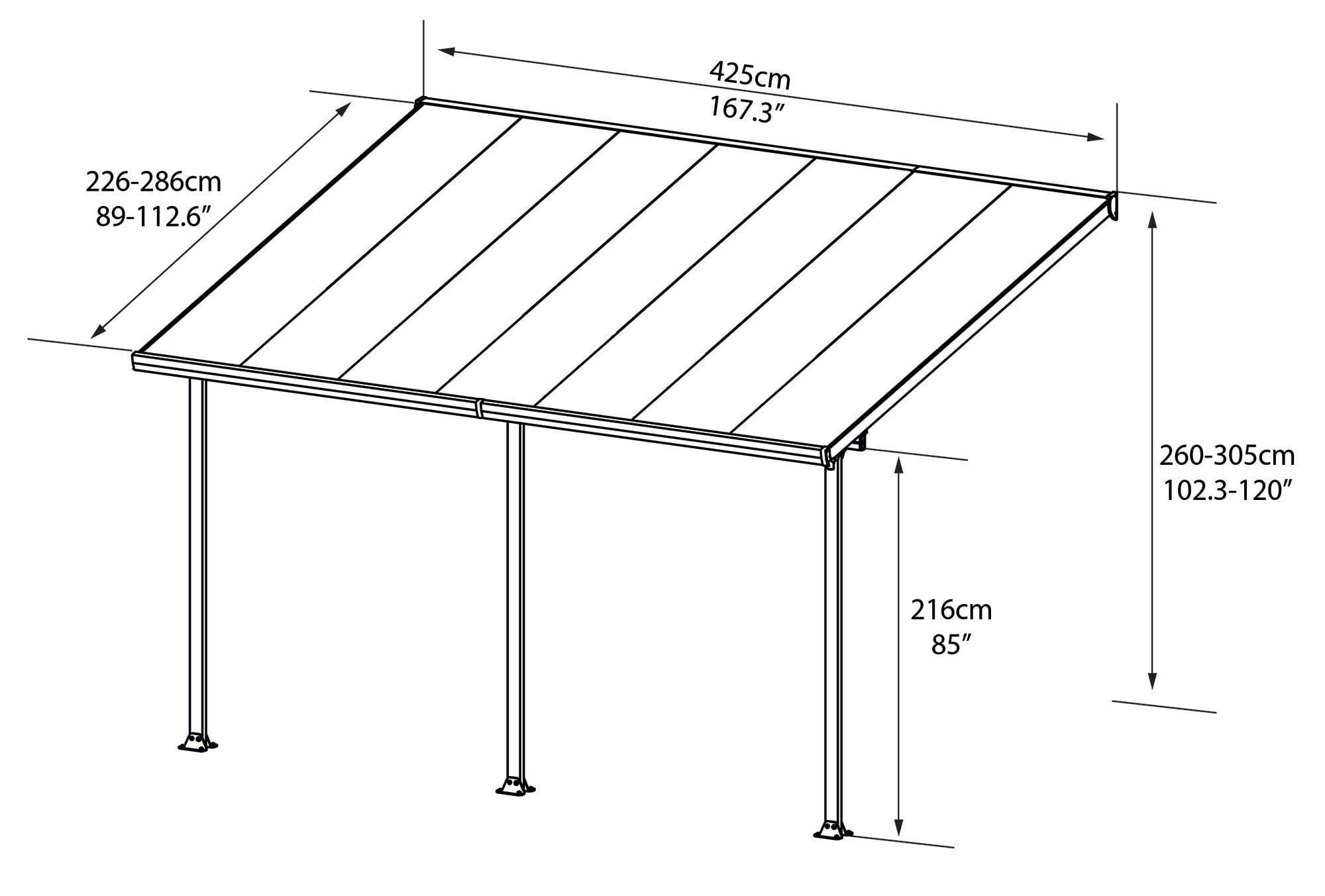

Односкатная крыша – самый простой способ защитить барбекю от осадков

В качестве кровельного материала для навеса барбекю чаще всего используют профнастил, рубероид, для арочных конструкций идеальным решением служит цветной поликарбонат. Для сложных, больших пристроек – металлочерепица, мягкая кровля.

Профнастил – это рифленые металлические листы, покрытые прочным полимером, защищающим материал от ржавчины, выгораний, вредных химико-биологических воздействий окружающей среды

Не боится огня, что важно для постройки вокруг барбекю. Огромная цветовая палитра позволяет подобрать листы практически под любой стиль архитектурного ансамбля на участке

Крышу над барбекю рекомендуется делать из профнастила толщиной 0,5 мм

Поликарбонат более универсален относительно профнастила. Для кровли над барбекю лучше подходит сотовый поликарбонат, с ребрами жесткости внутри, толщиной 6-12 мм. Материал слабогорюч, плавится, но почти не поддерживает горения, а монолитно-литые листы вообще не горят. Материал легкий, практически не создает нагрузку на опоры.

Материал гнется, поэтому из него легко своими руками можно сделать крышу над барбекю не только с прямым уклоном, но и арочную, криволинейную, сложной формы, с несколькими изгибами, что открывает широкие горизонты для дизайна пристройки к мангалу.

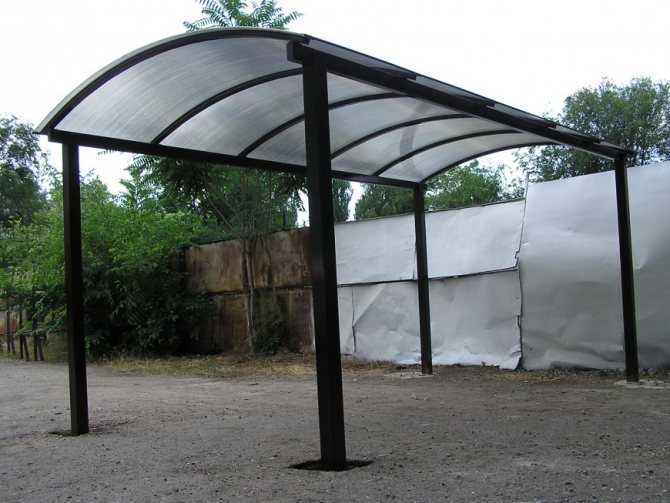

Навес для мангала из поликарбоната выглядит легко и невесомо, благодаря прозрачности материала

Настил кровельного покрытия

Для лучшей защиты конструкции от влаги перед укладкой кровельного материала желательно использовать рубероид — так проникающая между элементами жидкость не будет попадать внутрь сооружения.

Листы шифера просто прибиваются к обрешётке кровли гвоздями. Металлические листы кровельного материала можно прикрутить к раме с помощью болтов. Под шляпки крепёжных элементов и гайки следует заготовить пластиковые или резиновые прокладки для предотвращения коррозии.

Предпочтительно, чтобы края кровли выступали за периметр сооружения хотя бы на 1 метр — это даст возможность использовать мангал даже во время дождя

Прямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок

Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей. Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами

Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и  измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

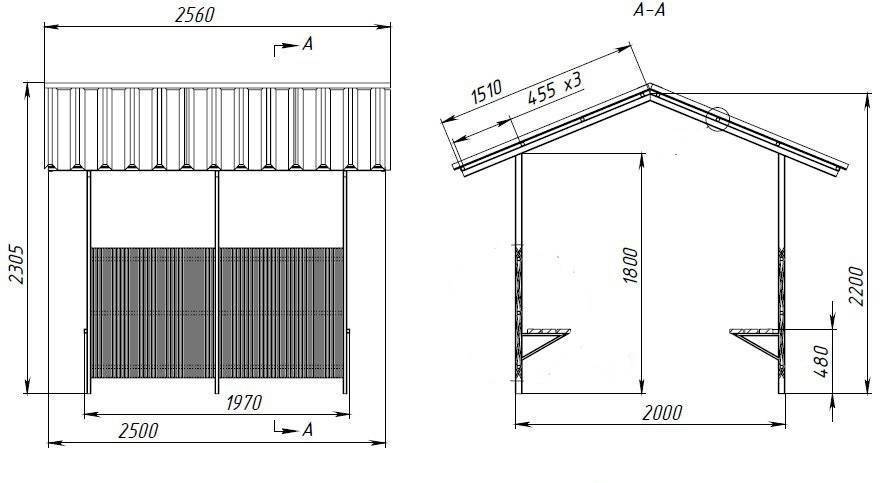

Как построить двускатную крышу для прямоугольной беседки.

Первый этап это изготовление и установка верхнего гребня и стропил. Как видите на картинке, необходимо отрезать концы стропил нужного размера и закрепить на верхние перекладины шурупами. Убедитесь, что верхний гребень расположен горизонтально, иначе крыша не будет симметричной. Следующий этап установка стропил с обеих сторон крыши. Вы должны поместить балки по центру. Обрежьте стропила до необходимого размера ( 45 °) и формы и установите их на место. Просверлите отверстия и закрепить их оцинкованными винтами. Прикрепите стропила к передним и задним граням прямоугольной беседки. Установите боковые стропила. Закрепите кровельные листы. Для того, чтобы защитить беседку от осадков, рекомендуется покрыть кровельные листы толем

Закрепите планки к стропилам, при этом очень важно отрезать концы планок под углом 45º, если хотите, чтобы крыша выглядела красиво

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo-roof/

Из чего можно сделать

Конструкцию можно изготовить из разных материалов, каждый из которых имеет преимущества и недостатки. Сейчас мы детально рассмотрим этот вопрос.

Из чего делают навес:

  1. Металл. Металлическое укрытие – бюджетный, но не слишком хороший вариант. Материал будет нагреваться от солнечных лучей, а также от огня и дыма – неизменных спутников жарки шашлыков. Из-за этого в жару находиться под навесом будет невыносимо. Поэтому металлическими делают только компактные укрывные конструкции для маленьких мангалов.
  2. Дерево. Деревянные навесы украсят любой участок, так как выглядят эстетично. К тому же их легко подгонять по размерам и монтировать. Однако есть существенный недостаток – плохая огнеупорность. Учитывая, что это навес для мангала, что означает работу с огнем, этот недостаток может иметь критическое значение. Также деревянное укрытие менее долговечное и прочное, чем его аналоги из других материалов.
  3. Поликарбонат. Самый популярный вариант. Материал недорогой и прочный, легкий в установке. Отлично выполняет возложенные на него обязанности. Кроме того, поликарбонат гибкий и долговечный, так что конструкция простоит очень долго. Также поликарбонат пропускает много света. Недостатков у этого материала нет.
  4. Профнастил. Не менее популярный вариант, чем предыдущий. Он долговечный и легкий. Кроме того, профнастил не воспламеняется. Его легко вписать в любой интерьер. Кроме того, благодаря большому ассортименту вы сможете выбрать тот цвет или оттенок, который придется вам по вкусу. Из минусов можно выделить плохую светопроницаемость и быстрое нагревание.
