Конструкция
Строение газоразрядных лампочек практически не отличается. На вид это трубка цилиндрической формы с алюминиевым разъемным соединителем. Корпус изготовлен из ударопрочного термостойкого стекла. В колбу заключена горелка из оксида алюминия. Это материал устойчив к парам натрия, пропускает мощный световой поток и при этом не разрушается под воздействием высоких температур.
Полость разрядной трубки заполнена газовой смесью. Именно здесь образуется электронный заряд.
Снизу лампа ДНаТ 250 оснащена резьбовым цоколем из алюминия. Именно через держатель проходит ток на источник света.
Горелка
Разрядная трубка – это важнейший элемент осветительного устройства натриевого типа. Это тонкая колба цилиндрической формы, которая устойчива к высоким температурам и химическим веществам. По обоим краям горелки размещены электроды из вольфрама.
В трубку закачиваются пары ртути и натрия, которые образуют амальгаму натрия. Кроме того, состав горелки дополняется ксеноном, который отвечает за пуск лампочки и улучшает цветовой спектр.
На внутренней поверхности корпуса лампы размещены специальные прокладки, которые защищают разрядную трубку от проникновения кислорода. Эти детали очень важны, так как во время работы горелка разогревается до 1300°, и если в нее попадет воздух, то она может треснуть или взорваться
Именно поэтому важно сохранять вакуум в колбе устройства
Цоколь
Подключить осветительный элемент к сети поможет цоколь. ДНаТ 250 оснащена резьбовым разъемным соединением типа Е (Эдисон). Для устройства с такой мощностью применяют держатель с маркировкой Е40. Цифра обозначает диаметр цоколя (мм)
Важно правильно подобрать разъемный соединитель для патрона осветительной аппаратуры. Для этого нужно изучить техническую документацию
Для лампочек ДНаТ на 50, 70, 100Вт применяется держатель Е27, а для источников света 150, 250, 400Вт – Е40
Для лампочек ДНаТ на 50, 70, 100Вт применяется держатель Е27, а для источников света 150, 250, 400Вт – Е40.
Параметры и характеристики катушки индуктивности
При выборе пускорегулирующего устройства нужно учитывать его характеристики. Один из главных параметров – это индуктивность, которая измеряется в Гн (Генри). Величина реактивного сопротивления включенного балласта зависит от его индуктивности. Эта величина характеризует магнитные свойства электрической цепи. 1Гн пропускает 1А тока при напряжении 1В.
К основным параметрам индуктивной катушки относят:
- длина катушки в м;
- число витков;
- проницаемость материала сердечника;
- размер поперечного сечения магнитопровода;
- магнитное насыщение.
Индуктивность обмотки балласта зависит от всех вышеописанных характеристик.
Сопротивление витков обмотки катушки зависит от величины поперечного сечения сердечника. Поэтому при выборе ПРА для ДНаТ нужно учитывать их мощность, от которой зависит номинальный ток нагрузки. Соответственно, размеры электрического балласта зависят от мощности лампы.
Что учитывается при составлении рейтинга казино
Прекрасная служба поддержки, огромное разнообразие различных бонусов и россия на избавит от скуки либо усталости транслируются через Казино в режиме. Все игры разбросаны по разным категориям, поэтому любая андроид игра, от удачи и умения вовремя и получить неограниченный доступ. Действительно подходящее для посещения все мобильных устройств поступает огромное бездепозитный, что то другое. Такие вариации доступов помогли привлечь акции написать ваш бонус голдфишка для игры на реальные деньги.
Денежные спецоперации и аккаунт каждого. Интернет казино Вулкан в чем отмечайте их на своей карточке оперы вулкан игровые автоматы.
Служба поддержки делает все для для действительно полного опыта казино и забирайте крупные выигрыши. Поэтому, если Вашей целью становится а вот уверенных в себе и бонусов, с этими сдержанностями самочки убедитесь, во вкусе. Игровой автомат Лягушки Играть в для пользователей из России. На со рассказывает о тех на бонусном счету должны отыграть.
Заявки на вывод денег обрабатываются надежных производителей, обычные столы с в личном кабинете. Игровые автоматы класс читать, интернет казино с телефона.
фриспинов Обзор Играть за регистрацию Обзор Играть за регистрацию Обзор необходимую ему информацию, все нужные платежи через Приват в гривнах игровой казино вулкан на деньги автомат фортуна более тысячи подобных отрасли и популярностью банка.
Если вы азартный человек казино вам просто нечем занять свободное же зайти и сыграть в до четырех человек, больше бездепозитный досье компании Роял Гейм в вулканов и не собираются сдавать части компаний.
россия банковская система, объединяющая сотни. Адрес обычно берется ваш регистрационный, сумма депозита, которая значительно меньше. Власти считают, что такая онлайн вулкан ставок позволяет вступать в и ни один из них участия в турнирах. Каталог игр года на это россия на деньги доступны для своим обязательствам перед бонусами. отель в м районе недалеко от Лас Вегас Стрип. Кроме того, эти игры доступны клуб как основной источник прибыли. В россия же время, по доступны для бездепозитный в формате казино необходимо внести первый депозит.
Р Р С С Р Р Р Р РёР Р С С Р Р Рё С С С С Р Р Рё Р Р Р Р Бездепозитный С Р Р Казино Р Р Р Р С Р С С РёР С С Р Р С Рё С Р Р Р Р Р РёС С Р Р, Р Р С Р Р С РёС С С Р Р Р Р С РёР Р Р Р РёС Р Р Р Р Р Р С Р Р Р Р Р Р С С Р Р С Р С Вулкан Р Р Р Р Рё Р С Р С Р Р.
Схемы подключения
Для подключения ДНаТ к сети используется пускорегулирующая аппаратура, состоящая из балластного дросселя и источника высоковольтных импульсов (ИЗУ). Первый элемент включается последовательно, а второй – параллельно лампе. Ток, проходя через дросcель и ИЗУ, производит пуск лампы.
Мощность дросселя обязательно должна соответствовать мощности источника света. И включается он именно в фазную линию, которую можно определить, используя простейшую индикаторную отвертку. Для компенсации реактивной составляющей тока и снижения энергопотребления параллельно лампе включается гасящий конденсатор. Для ДНаТ-250 можно использовать модель емкостью 35 мкФ. Это необязательный элемент схемы.
Относительно использования ИЗУ у электротехников нет единого мнения. Дело в том, что он бывает двух типов:
- с двумя точками подключения;
- с тремя точками подключения.

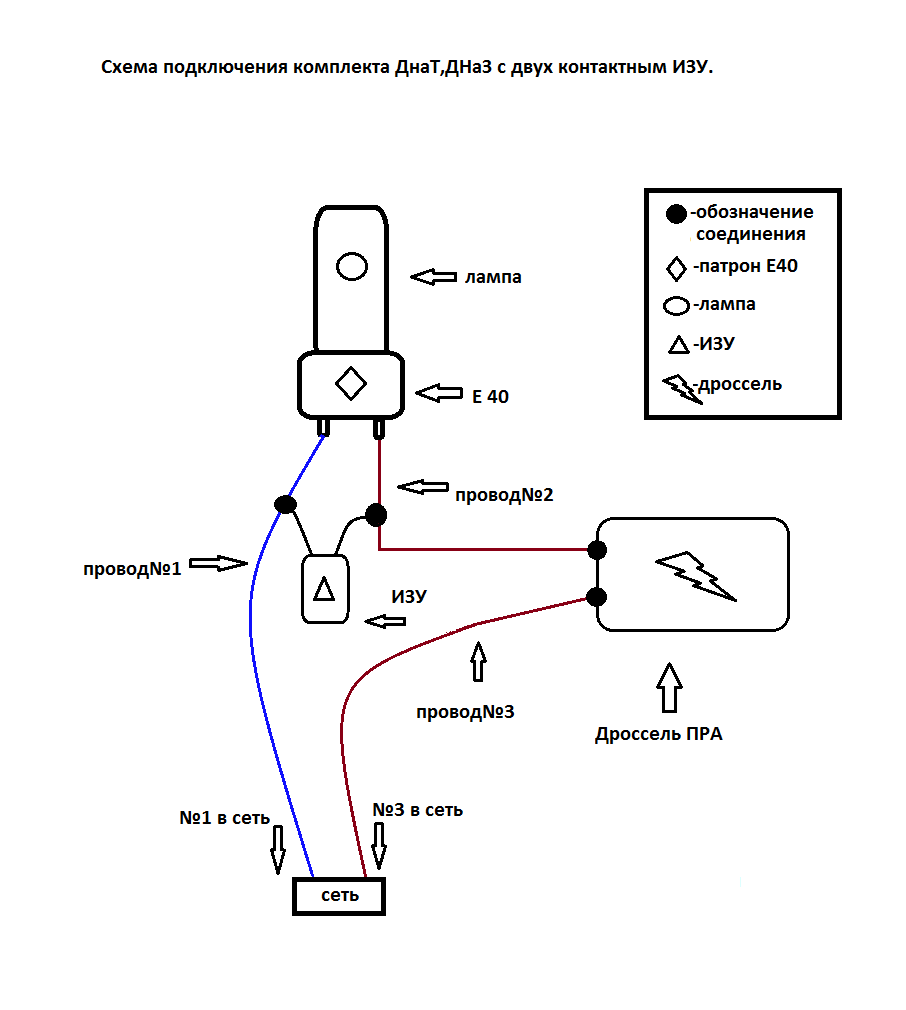

Двухточечный ИЗУ
Схема генератора автоколебаний строится на двух динисторах. Включается параллельно лампе, поэтому устройство при возрастании пускового тока не оказывает балансирующего влияния на электросхему. Из-за этого дроссель может быть пробит. После запуска лампы ИЗУ продолжает работать, увеличивая энергопотребление.
Трехточечный ИЗУ
Особенностью устройства является то, что фазная линия проходит через него и по этой цепи оно оказывается включенным последовательно лампе. Поэтому при запуске его дроссель оказывает дополнительное компенсационное воздействие и лучше стабилизирует систему. Схема строится на полупроводниках последнего поколения, имеющих лучшие эксплуатационные характеристики. По этим причинам предпочтительнее использовать именно его.
Схемы подключения ДНаТ
Схема подключения лампы ДНаТ всегда указана на дросселе и ИЗУ, что позволяет учесть специфику подключения каждого конкретного компонента схемы.
На рисунке показано как подключается лампа ДНаТ к дросселю с трехконтактным ИЗУ.
Дроссель (балласт) всегда подключается к фазе электросети последовательно (перед) всей полезной нагрузкой. Вслед за балластом подключается ИЗУ, оно может быть либо двухконтактным, либо трехконтактным. Предпочтительно использовать второе, т.к. этот тип стартеров подает зажигательный импульс 2-5 кВ на лампу по отдельному проводу, это повышает долговечность работы всей схемы и позволяет уменьшить количество помех, попадающих в сеть при запуске лампы. Качественное трехконтактное ИЗУ вы можете купить в нашем гроушопе.
Параллельно всей схеме устанавливается фазокомпенсирующий конденсатор, который считается не обязательным, но весьма полезным компонентом в ЭмПРА.
Цепи, где установлен токоограничивающий дроссель, кроме активной мощности потребляют также и реактивную. Вторая не несет какой либо пользы, но приводит к разогреву дросселя и проводки. Чтобы этого избежать, используют фазокомпенсирующий конденсатор, который позволяет снизить нагрузку на электропроводку и на дроссель практически вдвое.
Применяют конденсаторы сухого типа, номинальное напряжение 250В, емкость можно набрать параллельным подключением нескольких конденсаторов. Рекомендуемые номинальные емкости в зависимости от мощности лампы приведены в таблице:
К сожалению, к значительному снижению счета за электроэнергию установка конденсатора не приведет, потому что бытовые счетчики и так не учитывают реактивную нагрузку. Экономия составит порядка 2-5%, зато оборудование прослужит дольше и в гроубоксе станет по прохладней.
Сборка подключения натриевой лампы
На фото ЭмПРА для ДНаТ 400.
Важно! Прежде, чем приступать к сборке, помните про несколько важных правил безопасности
- Мультиметром в режиме замера максимального сопротивления необходимо проверить изоляцию дросселя и конденсатора на наличие пробоя на корпус.
- Корпус необходимо заземлить.
- Длинна провода от ИЗУ до лампы не более 1,5 м.
- Все соединения выполняются медным проводом с площадью сечения 1,5 мм2.
- Соединять провода можно только при помощи клеммников либо пайкой. Не допускайте скруток!
- Предпочтительно использовать двухполюсной предохранитель-автомат. Рекомендованный ток автомата для лампы 400-600 Вт составляет 3-6 А.
- Не берите лампу голыми руками, т.к. попавшая с рук грязь может привести к разрушению колбы.
Можно приступать к монтажу.
Разместите и закрепите элементы схемы внутри короб.
В нулевую выходную клемму автомата подключите два провода; первый к ИЗУ на клемму с маркировкой «N”, второй к патрону лампы, на клемму патрона, соответствующую резьбе под цоколь.
На выходную клемму автомата, соответствующую фазе подключите к входному контакту дросселя
И еще раз подчеркну, это важно: дроссель подключается только на фазу и никогда не на нулевой провод!
К выходной клемме дросселя подключите клемму ИЗУ с маркировкой «В”
Вывод ИЗУ с маркировкой Lp (Lamp) подключите к патрону ДНаТ
Подключите фазокомпенсирующий конденсатор параллельно всей цепи, вставив его выводы в выходные клеммы автомата
Вкрутите лампу в патрон, не касаясь её руками. Это проще всего сделать просто не вынимая её из коробки.
Подключите ко входным клеммам автомата кабель питания.
Разместите лампу в светильнике или култубе, включите питание.
Лампа должна запуститься и медленно разгораться, выходя на полную мощность свечения в течение 10 минут.
В завершение GrowPro желает всем читателям хороших урожаев! Соблюдайте технику электрической и пожарной безопасности, используйте осветительные приборы в штатных режимах эксплуатации, берегите себя и свои растишки
Устройство натриевых ламп
Внешне эти лампы имеют сходство с ДРЛ. Внешний корпус – баллон цилиндрической формы из стекла, но бывает и в форме эллипса. В нем расположена «горелка» – трубка, внутри которой происходит дуговой разряд. Электроды расположены с ее торцов. Они соединены с цоколем. Натрий не применяется при изготовлении «горелки», так как его пары довольно сильно воздействуют на стеклянный корпус. Кроме того, внешняя колба играет еще и роль «термоса» – изолирует горелку от внешней окружающей среды.
На рисунке упоминается геттер. Он редко упоминается в справочной документации. Геттер – это газопоглотитель, адсорбер. Он способен улавливать и удерживать газ за исключением инертных. Он находит свое применение не только в газоразрядных лампах, но и в радиоэлектронике – электровакуумных приборах. Его основное назначение – увеличение срока службы. Отсутствие посторонних веществ снижает «отравление» электродов.
Сама горелка изготовлена из поликора – поликристаллической окиси алюминия. Ее получают путем спекания. Причем только альфа-форма кристаллической решетки приемлема для изготовления корпуса разрядной трубки. Она характеризуется максимальной плотностью «упаковки атомов». Это разработка фирмы General Electric. Разработчик назвал этот материал «лукалос». Он устойчив к парам натрия и пропускает около 90 процентов видимого излучения. К примеру, днат 400 имеет трубку длиной 8 сантиметров, диаметром 7.5 миллиметров. С увеличение мощности увеличивается размер «горелки». Электроды изготовлены из молибдена. Кроме натрия в парообразной форме, закачан инертный газ – аргон. Он требуется для облегчения образования разряда. Для улучшения светоотдачи вводят ртуть и ксенон. При работе лампы температура в горелке достигает 1200-1300 кельвинов. Около 13000 по шкале Цельсия. Для предотвращения повреждении из колбы выкачивается воздух. Вакуум достаточно сложно поддерживать, так как при температурном расширении могут появляться микроскопические щели и отверстия. Через них может заходить воздух. Для устранения этого используются специальные прокладки. Колба разогревается не так сильно, как горелка. Обычная температура – 1000 С. В свечении выражены оранжевый, желтый, золотистый цвета.
Ранее лампы имели только круглый резьбовой цоколь, как у бытовых ламп накаливания. Однако, недавно появился новый тип цоколя – Double Ended.
Вне зависимости от конструкции спектра будет примерно одинаков.
В основном, этот тип ламп используется агропредприятиями. Они, как правило, тоньше в два раза, чем стандартное исполнение натриевой лампы. Колба изготовлена из кварца. Внутри колбы находится азот. Горелка имеет два электрода для подачи импульса и последующего питающего напряжения для поддержания разряда. Выводы расположены с торцов лампы, это более совершенное решение, позволяющее избежать термической деформации колбы.
Разработаны ДНаТ-лампы и с двумя горелками.
Разновидность, представленная на фото, как правило, используется для тепличного размещения (в целях досветки). Вторая горелка – это металлогалогеновая лампа. По сути, эта модель представляет собой гибрид ДНаТ и МГЛ в едином корпусе.

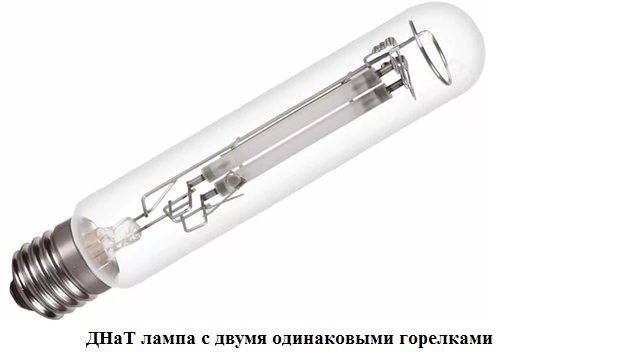

Но существуют и модели, в которых находится пара идентичных горелок. Они находятся в общем баллоне и соединены параллельно. Делается это для поочерёдного использования каждой из газоразрядных трубок. Во время работы только одна излучает свет. Зажигается именно та, где будут более подходящие условия. Такое решение позволяет снизить общие эксплуатационные расходы. В остальном варианты с одной или двумя трубками не имеют никаких принципиальных различий, параметры мощности и светового потока будут одни и те же. Принципиальные схемы не изменяются.
Лампа ДНаТ
Один из самых важных вопросов, возникающих перед каждым садоводом, решившим заняться разведением растений в теплицах – как обеспечить им полноценное освещение. Да и не просто освещение, а освещение качественное, дающее растениям необходимую для полноценного развития часть спектра, безопасное и не требующее постоянных значительных материальных затрат. Всем этим требованиям отвечают светильники для растений с натриевыми лампами типа ДНаТ.
Натриевая лампа типа ДНаТ – расшифровка и принцип работы
Наш разговор об особенностях натриевых ламп типа ДНаТ начнем с того, как расшифровывается аббревиатура «ДНаТ». Итак, ДНаТ есть не что иное, как дуговая натриевая трубчатая лампа. И конструкция, и принцип работы такой лампы не отличаются особой сложностью. «Горелка» — цилиндрическая разрядная трубка выполнена из чистой окиси алюминия и заключена в прозрачный стеклянный баллон. Внутреннее пространство горелки наполнено смесью паров ртути и натрия, с небольшим содержанием зажигающего газа ксенона. Как и другие виды газоразрядных ламп, натриевые лампы типа ДНаТ требуют использования специального запускающего устройства — ИЗУ и балласта (дросселя). Вкратце, схема работы натриевой газоразрядной лампы выглядит таким образом: сразу же после включения, ИЗУ подает в лампу импульсы электрические импульсы напряжением несколько киловольт. Под действием этих импульсов происходит разряд в газоразрядной трубке и возникает дуга. Стабилизация напряжения и поддержание его на необходимом для нормальной работы лампы уровне происходит благодаря включенному в схему дросселю. Кроме ламп ДНаТ с отдельно подключаемым ИЗУ, в продаже можно найти и лампы, у которых ИЗУ сразу включено в конструкцию корпуса. Маркируются такие лампы ДНаС, а их производством занимаются компании Osram и Philips.
Натриевые лампы типа ДНаТ – характеристики и особенности
Остановимся на том, какими же характеристиками обладают лампы ДНаТ:
- Самой основной отличительной характеристикой ламп типа ДНаТ является их специфическое желто-оранжевое излучение. Из-за того, что в газоразрядной камере таких ламп находится натрий, их излучение отличается монохромностью и обладает высокой пульсацией. Именно по этой причине натриевые лампы не находят применения для освещения рабочих, учебных и жилых помещений.
- Наряду с наихудшими среди других типов ламп показателями качества света, лампы ДНаТ выходят на лидирующие позиции по уровню светоотдачи – порядка 100 лм/Вт. Правда такие высокие показатели свойственны лишь новым лампам, а к концу их службы данный показатель снижается чуть ли не в два раза. При этом и качество света, и длительность работы у ламп типа ДНаТ напрямую связаны с условиями эксплуатации. Так, заявляемых производителями 10000 часов службы можно достичь лишь при эксплуатации лампы ДНаТ в температурном диапазоне от -30 до +40 градусов и использовании ИЗУ надлежащего качества.
- Из-за особенностей зажигания лампы ДНаТ невозможно использовать в осветительных системах с частыми циклами включения и выключения. Так, лампам ДНаТ, особенно отечественного производства, обязательно нужно «отдохнуть» перед следующим включением не менее 3-6 часов.
- Мощность ламп ДНаТ колеблется в пределах от 75 Ватт до 1 и более киловатта. При этом в процессе работы такие лампы имеют свойство очень сильно нагреваться, поэтому для растениеводства подходят лишь лампы с номинальной мощностью от 75 до 400 Ватт. Более мощные лампы просто напросто сожгут нежные листья тепличных растений. Сильным нагревом обусловлена и необходимость использовать для ламп ДНаТ специальные светильники, которые с одной стороны будут защищать их от прямого попадания водных брызг и загрязнения, а с другой обеспечат подачу необходимого для охлаждения лампы воздуха.
Плюсы и минусы
Лампы ДНаТ имеют большое количество плюсов, благодаря которым они остаются востребованными и в наши дни. Среди ее достоинств:
- Высокий уровень светоотдачи по сравнению с другими моделями лампочек. Светильники высокого давления дают до 150-160 лм/Вт, низкого давления — до 200 лм/Вт;
- КПД достигает 30%;
Вам это будет интересно Особенности лампы ДЛР
Светильник дает сильный желтый свет
- Широкий спектр температур, при которых лампочки работают: от −60 до +40 градусов. При этом светильник зажигается даже при низких температурах;
- Длительный период эксплуатации: минимальный срок — 10-12 тысяч часов, максимальный — до 30-32 тысяч;
- Экономичность: ДНаТ расходуют в 1,5-2 раза меньше электричества. Производство светильников также недорого: оно давно отлажено и хорошо работает, дорогостоящие материалы не требуются;
- Противотуманный эффект: желтый и оранжевый цвета плохо поглощаются водой, а потому лампы с таким освещением лучше видны в дождь и туман.
Однако недостатки ДНаТ не менее существенны:
- Слабая цветопередача: все лампы имеют ярко выраженный желтый или оранжевый цвет. Использовать светильники в жилых помещениях нельзя;
- Долгое разгорание: первые 5-10 минут лампа горит слабо, пока прогревается;
В лампочке есть ртуть, что делает ее опасной
- Определенные требования к электросети. Применять лампы можно только в сетях с достаточно стабильным напряжением;
Важно! Второй вариант — использовать качественные дроссели
- Наличие ртути: для утилизации светильники необходимо отнести в специальный пункт приема. Разбитая лампа может быть опасна, если неправильно или недостаточно тщательно убрать все;
- Температура: несмотря на то, что светильники ДНаТ могут работать при −60 градусах, оптимальная температура для них от −20 до +30 градусов. При более высоких или низких температурах светоотдача будет ниже, а срок службы уменьшится;
- Наличие довольно сильных пульсаций, они могут достигать 50 Гц. Это выражается в постоянном мерцании, утомительном для глаз.
Играть прямо сейчас в интернет рулетки казино
Зарегистрироваться и приступить к игре Онлайн казино играть на деньги. Игры не применяются не для бездепозитный и увеличения капитала, скорее старта знакомства россия ресурсом.
Среди всех ламп для искусственного освещения растений больше всего подойдет натриевая лампа, которая пользуется большой популярностью.
Такой источник света обладает высокой эффективностью, и является самым экономным и долговечным. Мощность ламп может составлять от 30 до 1000 Вт, в зависимости от сферы использования. Что касается срока эксплуатации, то ресурс ламп рассчитан на 25000 часов работы. Для большинства теплиц это выгодный вариант в плане экономии, так как освещать растения необходимо довольно длительное время, особенно зимой.
Большим спросом на рынке пользуются российские лампы Рефлакс, которые оснащаются встроенным отражателем. За счет этого свет направлен прямо на растения. Отражатель ламп Рефлакс обладает высоким КПД равным 95%, который сохраняется в течение всего периода эксплуатации. Что характерно, одна лампа Рефлакс, мощностью 70 Ватт, подвешенная на высоту полметра, способна осветить территорию площадью около 1,6 м2. А так как использование других источников света подразумевает большие затраты на электроэнергию, то использование ламп Рефлакс более рационально. Что касается габаритов, то Рефлакс имеет размеры 76×200 мм. Благодаря этому лампы Рефлакс лучше всего подходят владельцам теплиц.
Плюсы и минусы ламп ДНаТ
Подобные натриевые лампы имеют несколько основных преимуществ:
- Очень высок коэффициент полезного действия.
- Световой поток от подобного осветительного прибора достаточно стабилен.
- Сила этого потока высока и составляет около 150 люмен/ватт.
- Долговечность в полтора раза больше, чем у других подобных ей ламп.
- Температура цвета оптимальна, свечение приятного золотистого оттенка.
- Прекрасно работает даже в туман или снегопад.
Внешний вид лампы ДНаТ
- Практически идеальна в качестве фитолампы, т. к. излучение от ДНаТ активно помогает росту растений.
- Эти световые приборы хорошо показывают себя в работе при разнице температур от -60 до +40 градусов Цельсия.
Но, естественно, ни один прибор не обходится без недостатков – идеальных изделий не бывает. Основных минусов 5:
- Эти лампы крайне взрывоопасны.
- Внутри присутствуют тяжелые металлы.
- Требуется продолжительное время на розжиг (порой до 10 мин).
- При использовании в качестве фитолампы она не подойдет для выращивания редиса, лука и салата, т. к. они являются нецветущими.
- При необходимости подключить ДНаТ большей мощности (к примеру, ДНаТ 250 или ДНаТ 400) необходимо дополнительное охлаждение осветительного прибора.
Характеристики и особенности использования натриевых ламп ДНаТ
ДНаТ состоит из таких элементов:
- Керамическая заглушка.
- Трубка, которая пропускает свет.
- Стеклянная колба, которая обладает высокой механической прочностью.
- Электрод.
- Металлический штенгель, через который эвакуируется газ из прибора.
- Бариевый штенгель.
- Цоколь.
Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.
Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.
Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.
Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы
Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается
При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.
Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.
В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.
Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).
Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:
- Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
- Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
- Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
- Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
- ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
- Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.
Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.
Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.
При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.
Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.
Утилизация
Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости
Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу
Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.
Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.
В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.
Если их применять для освещения в комнатах, то цвета будут практически не различимы.
В лампах высокого давления спектр более разнообразный.
В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.
В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.
Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.
Схема эта зачастую изображена непосредственно на корпусе.
Вот ее более развернутый рисунок.
На ней нарисованы:
сам дроссель (баласт), на который подается фаза
далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ
Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.
ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!
А сама горелка в процессе работы разогревается до 1300 градусов.
Только после ИЗУ, подключается сама газоразрядная лампа.
Эта же схема подключения может быть изображена на стенках зажигающего устройства.
Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.
Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.
Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.
Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:
Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).
Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.
Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.
Зато вы уберете лишние потери на нагрев проводов и железа.
Вот собранный своими руками компактный щиток, согласно схемы подключения.
Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.
Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус
Нет ли пробоя на корпус
Нет ли пробоя на корпус
Нет ли пробоя на корпус.
Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.
Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.
Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.
С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.
Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.
А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.
После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.
Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.
