Какую насосную станцию лучше купить ?
Обязательно обратите внимание на способность работать с жидкостями, имеющими посторонние включения. Если в планы входит употребление воды для питьевых нужд, то дополнительно установите оборудование тонкой фильтрации
Выбирайте модель с подходящим соотношением цены и качества.
Понятия :
- Глубина шахты, отсчитывается от нулевого уровня грунта.
- Статический уровень. Этот показатель измеряют, если нет забора воды на протяжении 1-2 суток. Измеряют расстояние от уровня дна до поверхности зеркала.
- Динамический уровень. То же расстояние, измеряемое при непрекращающейся пару суток эксплуатации пункта забора воды
Расценки на насосные станции могут сильно отличаться в зависимости от того, насколько востребована продукция производящего бренда. Кроме этого, на формирование цены влияет качество использованных при изготовлении материалов, характеристики оборудования, типа и шумовых показателей.
В установках производителя из России Джилекс покупателей привлекает то, что это оборудование рассчитано на российские электросети с соответствующими проблемами, на специфическое загрязнение водных источников.
Убедительно показало себя в бесперебойной работе итальянское оборудование Pedrollo, Marina, Ergus
Если основополагающим критерием при выборе вы считаете надежность устройства, то обратите внимание на насосные станции Grundfos, DAB, Gardena, Metabo
Автоматическое управление агрегатом снимет часть забот по эксплуатации с владельца. Правильно подобранная НС обеспечивает не меньший комфорт, чем централизованное водоснабжение. В распоряжении хозяина находится больше контролируемых параметров. Желаем Вам бесперебойной работы станции, оставайтесь всегда с водой!
Основные части и компоновка
Комплектно поставляемые компактные агрегаты оснащены поверхностными самовсасывающими насосами центробежного или вихревого типа. Станции, укомплектованные погружными (скважинными) насосами, будучи распределенными (не компактными) системами, далее не рассматриваются.
Компактная насосная станция с поверхностным насосом содержит следующие основные части:
- насосную установку:
- гидроаккумулятор (мембранный гидробак);
- блок автоматики.
Насосная установка с горизонтальным расположением валов насоса и двигателя (обычно асинхронного короткозамкнутого однофазного) монтируется сверху на гидроаккумулятор также горизонтального типа. Баки некоторых фирменных станций (например, Aquario) оснащены специальными монтажными площадками под насосы. Это обеспечивает большую его устойчивость при транспортировке и эксплуатации.

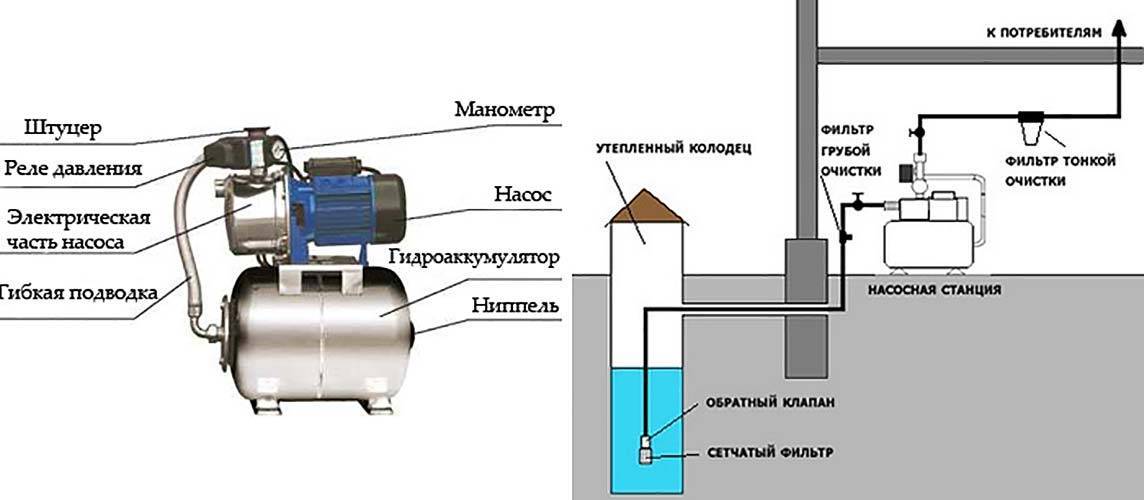

Составные части нососной станции.
В хорошо спроектированных агрегатах составные части соединяются посредством пятиходового штуцера (в просторечии «пятерика»), латунного или из нержавеющей стали. Конструктивно «пятерик» представляет собой обычный тройник с двумя дополнительными выходами, устанавливаемый на напорный патрубок насоса. Боковой выход служит для присоединения шланга-переходника (в металлооплетке) к гидроаккумулятору. Два дополнительных выхода малого диаметра служат для присоединения манометра и блока автоматики (реле давления). Оставшийся выход служит для присоединения напорного трубопровода.
Присоединение составных частей станции посредством пятиходового штуцера.
Однако на рынке достаточно распространены и другие варианты компоновки станций, производители которых используют упрощенную комплектацию, отказываясь от одних комплектующих и экономя на других. Существуют станции без пятиходового штуцера, в которых реле давления, соединительный шланг и манометр крепятся непосредственно к корпусу насоса. Есть компоновка, содержащая блок автоматики, закрепленный на фланце гидроаккумулятора. При этом производители таких станций, экономя на комплектующих, жертвуют удобством потребителя при эксплуатации оборудования.
Как осуществляется подключение насосной станции к колодцу?
В зависимости от типа насосной станции и глубины колодца, возможно подключение мощной насосной станции, расположенной в помещении, от которой идет трубопровод в колодец. Трубы желательно прокладывать ниже глубины промерзания.

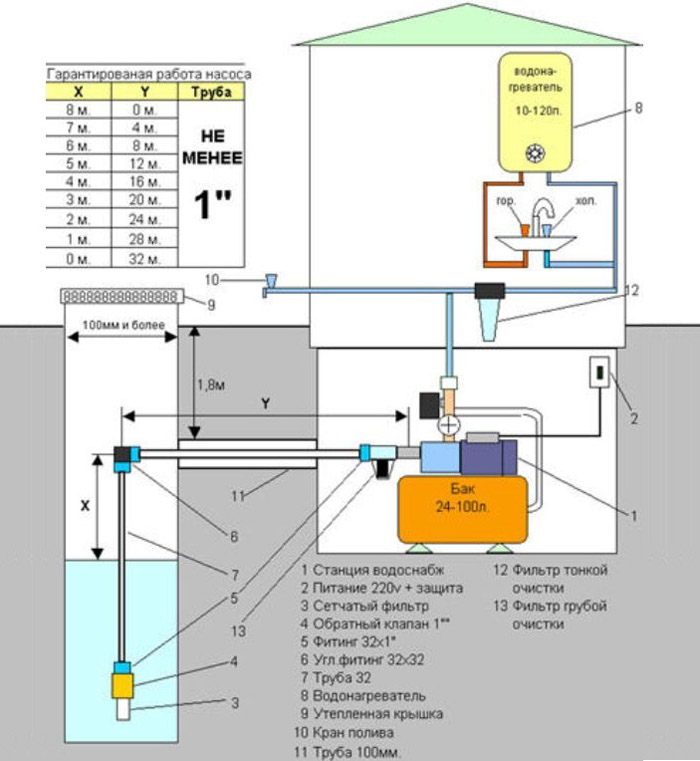

Схема подключения станционного устройства к водоему колодца
Возможна ли установка внутри?
Существуют специальные платформы насосной станции для колодца, которые монтируются непосредственно в нем. Но обслуживание насосной станции в этом случае затруднено. Лучше устанавливать насосную станцию в оборудованном приямке колодца или в отдельном строении, если нет возможности разместить насосную станцию в доме.
Какая станция подойдет для абиссинского колодца?
Поскольку ширина скважины абиссинского колодца обычно составляет 50 мм, лучше использовать насосную станцию, использующую самовсасывающий вакуумный насос и расположить станцию в непосредственной близости от скважины.
Об установке водозаборного оборудования следует думать при планировании скважины. Поскольку абиссинские скважины часто устраивают непосредственно в доме, проблем с размещением насосной станции не должно возникнуть.
Где купить?
В любом специализированном строительном супермаркете, магазине спецтехники, фирменных магазинах можно найти удобную в работе насосную станцию для ваших потребностей. Рекомендуется внимательно изучить техническую информацию и отзывы в интернете.
Цена вопроса?
Стоимость хорошей насосной станции приблизительно от 8 тыс. рублей.
Фирменные, надежные насосные станции повышенной мощности можно купить в среднем от 18 тыс. рублей.
Если приобретение насосной станции сейчас не по карману, а бегать с ведрами надоело, то стоимость совсем неплохого погружного насоса «Малыш» или «Ручеек» около 2 тыс. рублей.
Основные принципы работы устройства
Насосная станция с накопительным баком
Вода накачивается из скважины в водонапорный бак, установленный на чердаке или в достаточно высокой точке дома. Специальный поплавок регулирует уровень воды в баке и работу насосной станции.
Водяной накопитель насосной станции
Когда бак набирается, устройство автоматически перестает накачивать воду и переходит в режим ожидания. На сантехнические приборы вода поступает из водонапорного бака самотеком, под естественным напором.
Минусы системы — слабый напор, риск подтопления.
Плюс системы — остаться без запаса воды даже при отключении электричества невозможно. Расход энергии в этом случае минимален.
Насосная система с гидроаккумулятором
Гидроаккумулятор это усовершенствованный, обычно стальной накопительный бак, имеющий не слишком сложную конструкцию. Основная задача гидроаккумулятора это регулировка давления в системе и накопление воды. В некоторых моделях накопительная емкость гидроаккумулятора составляет до 500 литров. Обычный объем водонапорного бака гидроаккумулятора 20-100 литров.
Насосная станция с гидроаккумулятором
Устройство гидроаккумулятора следующее. Две, разделенные мембраной, камеры, в одной из которых находится сжатый воздух, во второй — вода, накачиваемая насосом.
Таким образом, вода постоянно находится под давлением, даже если насос в данный момент не работае. Разумеется, насос и не должен постоянно работать, иначе он выйдет из строя). Напор воды обеспечивается гидроаккумулятором.
Автоматический пуск и отключение насоса осуществляется при помощи реле давления. И при помощи механизма гидроаккумулятора, напор в магистрали остается прежним, независимо от работы насоса.
Техническое обслуживание гидроаккумулятора
Осуществляется не реже 1 раза в месяц. При помощи манометра измеряется давление в баке и, при необходимости, подкачивается воздух в напорную систему.
2 раза в год мембрану необходимо доставать и промывать с содой.
Недопустимо допускать загрязнение гидроаккумулятора, попадания в него грязи, поскольку это влечет за собой загрязнение всей системы водоснабжения в целом.
Плюсы системы. Хороший напор воды, современная система.
Минусы. Требуется слишком частое техобслуживание, что влечет за собой износ оборудования. В простом напорном баке ломаться нечему. В гидроаккумуляторе имеются детали, выход которых из строй критичен для системы в целом. Простой прорыв мембраны делает всю систему полностью бесполезной. При некоторой автономии и удаленности от других поселений и магазинов специализированного сантехнического оборудования, это может стать неразрешимой проблемой.
Накопительные баки ругают за возможность затопления, что особенно неприятно, промокнет весь дом. Но что произойдет, если из строя выйдет бак с водой под давлением?

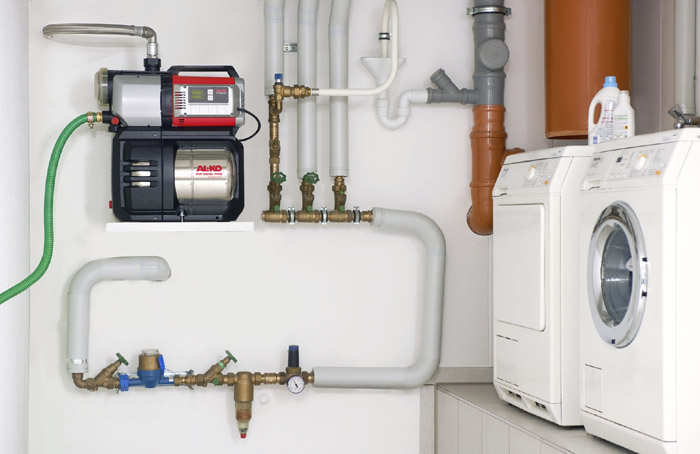

Монтаж насосной станции в частном доме
Примечание. Если накопительный бак, присоединенный к простому насосу или как часть системы с накопительным баком и распределением воды самотеком, можно располагать только на чердаках, то бак гидроаккумулятора может быть расположен в любом месте. Это довольно удобно, поскольку укреплять помещения верхних этажей для безопасного размещения бака на 500 литров, очень сложная задача.
Эжекторные насосы
Эжектор насосной станции может иметь как внутреннее, так и внешнее расположение.
Модели со встроенным эжектором неспособны поднимать воду с глубины более чем 7-8 метров (как правило, в средней полосе России, уровень водоносного пласта находится на 4-5 метрах).
Выносной эжектор насосной станции
Такие модели отличаются повышенной устойчивостью к воде с содержанием минеральных солей и песка до 2 мм. Устойчивость к механическим повреждениям и неприхотливость к качеству воды делают модели со встроенным эжектором весьма востребованными.
Насосные станции с внешним эжектором предназначены для поднятия воды из колодцев глубиной от 9 м и до 45. Главным элементом насосной станции с выносным эжектором является поверхностный насос с эжектором и обратным клапаном. Такой насос может легко поставлять воду с глубины до 45 метров. Модели с выносным эжектором подходят для скважин, шириной не менее 100 мм.
Схема основных частей насоса
Такие станции обязательно оборудованы сетчатым фильтром, который отфильтровывает примеси.
Взаимодействие насоса с гидроаккумулятором
Емкость мембранного бака подбирается с учетом объема водопотребления. Семейной паре вполне хватит варианта в 25–40 литров, а для семейства в несколько человек придется подбирать устройство от 100 литров.
Баки менее 15 л и вовсе покупать рекомендуется только для сезонного использования на даче. Из-за постоянной подкачки воды мембрана в них быстро изнашивается.
В гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный “запас”. При открытом кране сжатый воздух выталкивает воду.
По правилам, гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.
Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.
Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.
Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч).

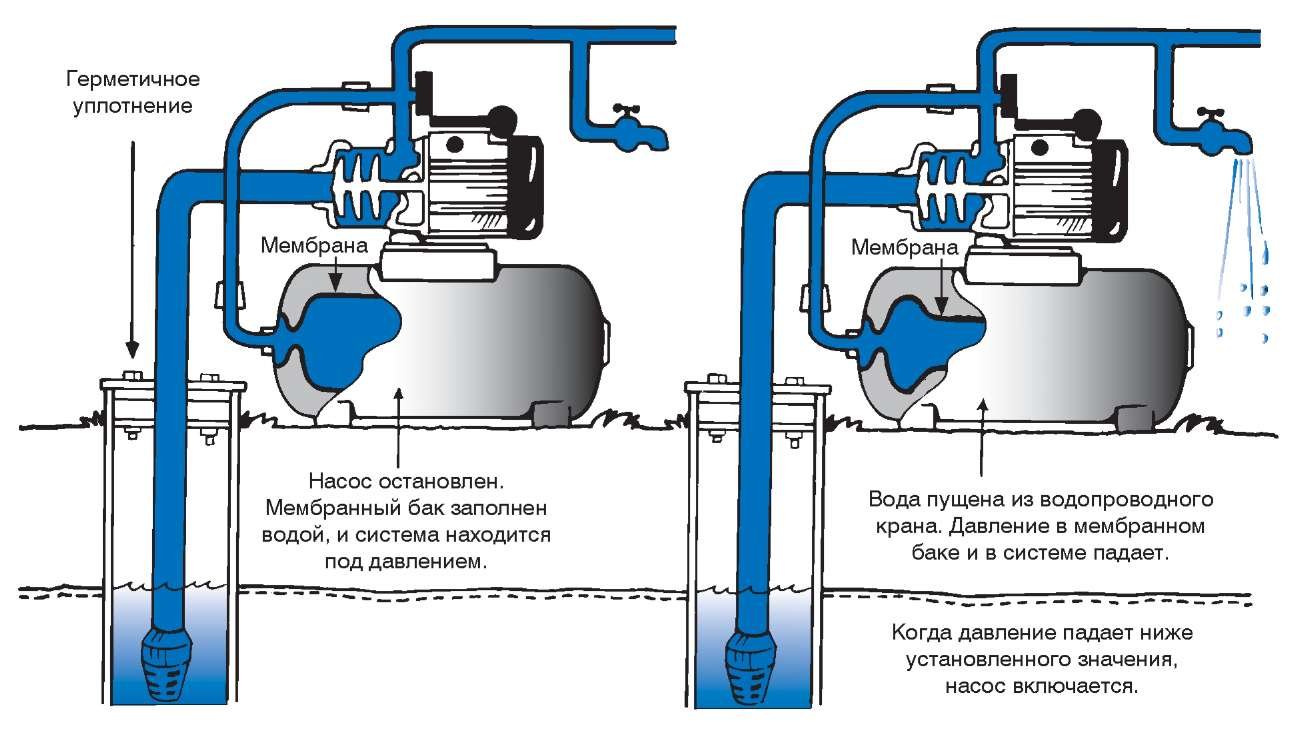

Работает автоматическая насосная станция в два цикла:
- Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
- При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.
Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.
Насос закачивает жидкость в мембранный бак только тогда, когда давление в системе падает до показателей в районе 1,5 атм, при достижении заданного предельно высокого значения давления, станция отключается (+)
После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.
При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.
Расчет стоимости – сколько стоит водяная насосная станция
Цена насосной станции зависит от следующих факторов:
- Страна производства оборудования.
- Отдаленность от источника воды. Чем больше расстояние, тем дороже обойдутся трубы.
- Стоимость изоляционных материалов места установки.
- Выполнение работы. Совершить монтаж оборудования самому дешевле, чем оплачивать работу специалистов.
Выбирая страну производства, не стоит обращать внимание на Китайских производителей. Они используют при изготовлении материалы низкого качества, что способствует быстрому выходу из строя оборудования, работающего в подобной среде
При наличии ограниченного бюджета подойдут станции Российского изготовления – идеальное сочетание цены и качества. Они стоят около 3-5 тыс. рублей.
В средний ценовой сегмент входят итальянские производители: 6-12 тыс. рублей.
К сегменту премиум-класса относятся Grundfos, Wilo и Karcher. Их стоимость от 16 тыс. рублей. Покупка насосов данных производителей для установки на дачном участке может быть неоправданной. При редком использовании лучше купить бюджетный вариант, а при частом – из среднего ценового сегмента.
Повысительные станции на основе поверхностного насоса
Их устройство следующее:
- Насос;
- Рыле, благодаря которому в насоснойстанции сохраняется стабильный уровень давления, которое должно быть примерно от 1,5 до 2,8 Бар;
- Манометр, по которому можно ориентироваться на стабильность уровня давления;
- Соединительные элементы;
- Мембранный бак. Внутри такого бака располагается мембрана, в которой находится вода. На задней поверхности мембранного бака предусмотрен нипель, который, по аналогии с машинным нипелем, подкачивается насосом. Вода из мембраны сжимает поступающий в бак воздух, вследствие чего возникает перепад давления. Мембраны для гидробака могут быть изготовлены из бутиловой резины, этилен-пропиленовой резины и из бутадиен-нитрильного каучука. Все эти виды резины экологичны и могут применяться, если вода будет использоваться в питьевых целях. Самая долговечная – это мембрана из бутиловой резины, а самая универсальная – мембрана из бутадиен-нитрильного каучука. Объем самого бака тоже весьма важен, поскольку от объема бака зависит частота включения силовой установки, а значит и срок службы всей станции.
Насосные станции на базе поверхностного насоса можно дифференцировать по материалу помпы: из пластика, из чугуна или из нержавеющей стали. Станция с помпой из пластика создаст меньше всего шума, к тому же пластик довольно недорогой материал. Использование чугуна также поможет избежать раздражающе громкого шума и обеспечит безопасность при высокой силе напора воды, например, как в эжекторной станции
Однако, в этом случае следует обратить внимание на наличие внутреннего покрытия, предотвращающего коррозию. Нержавеющая сталь – самый “шумный” из всех материалов, однако самый безвредный. Обращайте на это внимание, если хотите выбрать лучшую станцию для своего дома
В целом, такие насосные станции очень удобны, надежны и потому весьма популярны. Однако, максимальная глубина, с которой станция может закачать воду, составляет 8 метров. Поэтому, если владельцу дома предстоит закачивать воду с большей глубины, ему следует остановить свой выбор на станции для частного дома на основе эжекторного или погружного насоса.
Конструктивные особенности современной насосной станции для бытовых нужд

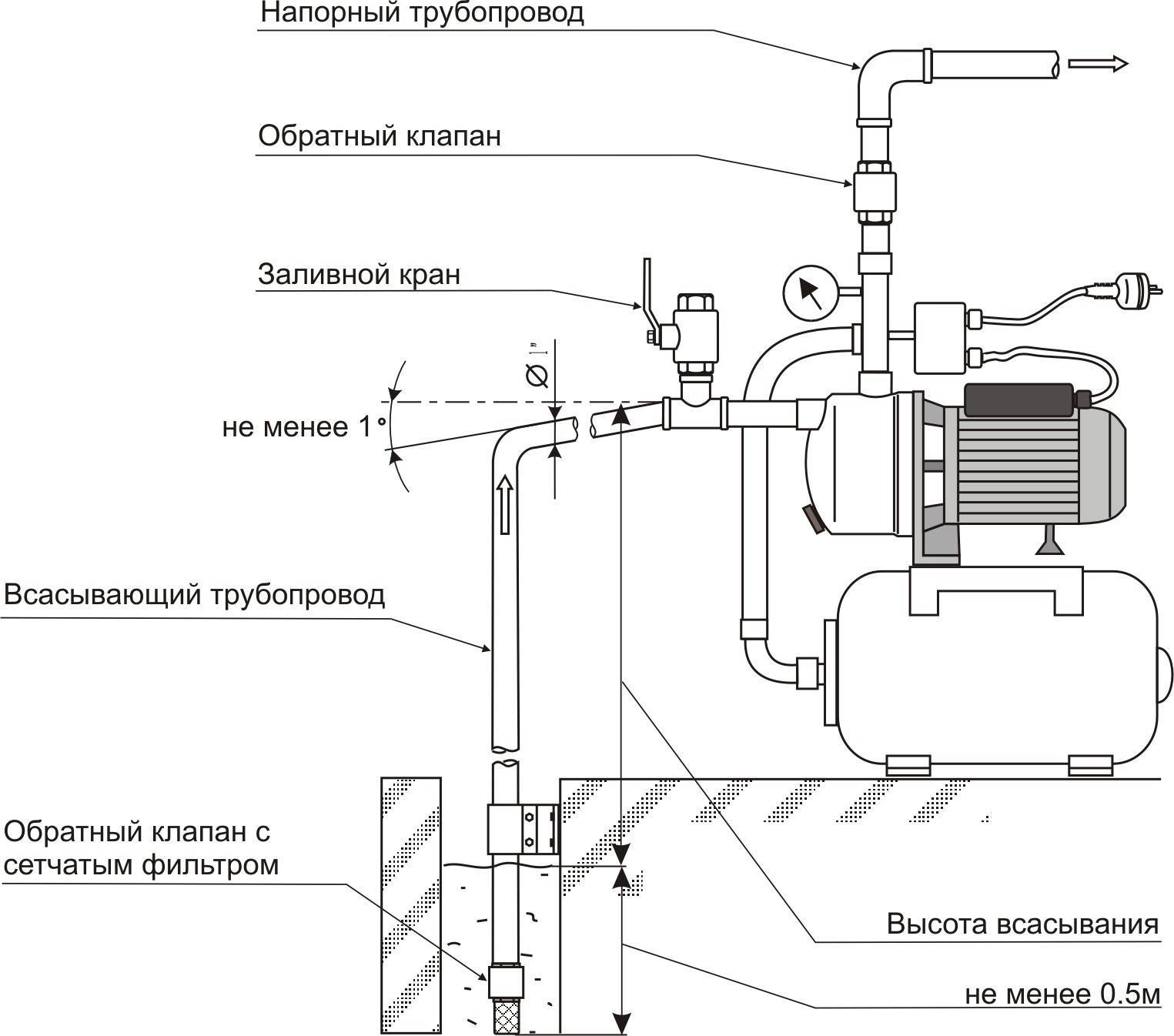

Система водоснабжения здания со схемой насосной станции, входящей в нее в качестве составной части, включает в себя нескольких основных элементов.
- Колодец или скважину, в которой происходит первичное накопление и отстаивание жидкости. Для круглогодичного использования ее следует утеплить.
- Всасывающий трубопровод, оборудованный обратным клапаном. Обычно на нем устанавливается в колодце или непосредственно перед насосной станцией фильтр грубой очистки от механических примесей.
- Саму насосную станцию, обеспечивающую объект водой с необходимым расходом и давлением.
- Напорный трубопровод с фильтром тонкой очистки, ведущий ко всем водоразборным устройствам.
Устройство насосной станции для домашнего водопровода предельно просто и функционально. В ее состав входят следующие механизмы.
- Водяной центробежный насос с приводом от электрического двигателя. При его включении создается разрежение в приемном патрубке и избыточное давление в напорном. В результате происходит всасывание жидкости из колодца и нагнетание ее в коллектор водоснабжения дома.
- Манометр, позволяющий на месте следить за тем, как работает насос.
- Мембранный гидроаккумулятор, отвечающий за постоянное наличие в системе необходимого запаса воды с рабочим давлением.
- Реле давления, дающее управляющие сигналы на пуск и выключение электродвигателя.
- Гибкий шланг, связывающий насос с гидроаккумулятором.
- Запорная арматура для возможности отключения трубопроводов на время ревизии, технического обслуживания и ремонта оборудования.
Важно! Устройство насоса центробежного типа не допускает включать его на длительное время без заполнения жидкостью. Это может привести к перегреву отдельных деталей и выходу из строя всего агрегата. Для исключения создания подобных ситуаций предусматривается датчик сухого хода, отключающий двигатель при отсутствии воды
Для исключения создания подобных ситуаций предусматривается датчик сухого хода, отключающий двигатель при отсутствии воды.
Датчик сухого хода DPR-6
