Предназначение, устройство, правильная установка и ремонт внешнего блока сплит-системы

Составляющие части внутреннего и наружного блока

Согласно закону сохранения энергии для того, чтобы обеспечить охлаждение воздуха в пространстве комнаты, необходимо обеспечить отвод тепла, полученного в результате фазового перехода. Чтобы понять, как устроен кондиционер, необходимо рассмотреть основные узлы, входящие в состав внутреннего и наружного блоков устройства.

Современные кондиционеры оснащаются электронным блоком управления, который позволяет обеспечивать необходимый температурный режим, задавая требуемые технические характеристики кондиционера. Рассмотрим устройство наружного блока кондиционера.

Устройство наружного блока

В его состав входят такие узлы и механизмы, как:

  1. фильтр для фреона;
  2. компрессор;
  3. вентилятор;
  4. конденсатор;
  5. четырехходовой клапан, устанавливаемый для изменения направления движения фреона в моделях, работающих и на охлаждение и на нагрев;
  6. плата управления, которая располагается в наружном блоке в инверторных моделях устройств, в других модификациях электроника размещается во внутреннем блоке;
  7. штуцеры для подключения трубок из меди, обеспечивающие соединение внешнего и внутреннего блока;
  8. крышка для обеспечения защиты электрических разъемов и штуцеров.

Размеры наружного блока кондиционера зависят от его мощности и производительности, например при мощности 2,7 кВт, высота устройства будет в пределах 42–60 см, при ширине 66–80 см и глубине 23–30 см. Однако более точные параметры, с учетом присоединительных размеров лучше уточнить у консультанта при приобретении изделия.

Далее приведено описание устройства внутреннего блока кондиционера.

Устройство внутреннего блока

В его состав входят такие узлы, как:

  1. Передняя панель, имеющая возможность легкого демонтажа для проведения технического обслуживания, представляет собой решетку из пластика, откуда кондиционер берет воздух для направления внутрь блока.
  2. Вентилятор, обеспечивающий циркуляцию прошедшего очистку, нагрев или охлаждение воздуха.
  3. Сетка из пластика, выполняющая функцию фильтра, обеспечивающего отделение механических и биологических примесей, находящихся в воздухе.
  4. Фильтры тонкой очистки, обеспечивающие удаление из подаваемого воздуха патогенных микроорганизмов, пыли, неприятных запахов.
  5. Испаритель для передачи тепла холодному фреону и его испарению, при котором подаваемый через конструкцию воздух нагревается или охлаждается.
  6. Плата управления с микропроцессором.
  7. Горизонтальные и вертикальные жалюзи, обеспечивающие движение воздуха в необходимом пользователю направлении.
  8. Соединения из штуцеров, к которым монтируются трубки из меди, обеспечивающие соединение внутреннего и внешнего блока.

Размеры внутреннего блока кондиционера определяются площадью помещения, в котором необходимо обеспечить охлаждение воздуха. Например, для помещения площадью 25 м² достаточно использования устройства мощностью 2,7 кВт, для которого усредненная длина внутреннего блока составляет 77 см, а высота может колебаться в пределах 25–29 см.

Таким образом, создание комфортных условий осуществляется во внутреннем блоке, устанавливаемом в подготовленную нишу из гипсокартона или подвесной потолок помещения. Принцип работы кондиционера на обогрев отличается тем, что в этом режиме обеспечивается движение фреона в обратном направлении. Он может реализовываться в конструкциях сплит-систем или многочисленных моделях тепловых насосов.

Специалисты подчеркивают, что сам по себе кондиционер не создает ни холода, ни тепла, он обеспечивает перемещение энергии из внешней среды внутрь комнаты, предварительно охлаждая либо нагревая его. Основными характеристиками кондиционеров считается их холодопроизводительность и мощность охлаждения, выражаемая в количестве кВт, которое необходимо затратить на обогрев площади комнаты. При этом для помещения с высотой потолков 2,5–3м 1 кВт способен обеспечить холодом комнату площадью 10 м².

Список источников

  • www.xiron.ru
  • VentilyaciyaDom.ru
  • vodakanazer.ru
  • stroy-podskazka.ru
  • sovet-ingenera.com
  • aiare.ru
  • StrojDvor.ru

Энергоэффективность

На всех моделях кондиционеров проставлен класс энергоэффективности, выраженный буквами от «A» до «G». Самым высоким считается класс «А», но сегодня трудно найти показатели ниже — к букве «А» приписываются плюсы (например, «А+++») характеризующие устройства еще более экономичными.

Немаловажными являются и коэффициенты энергоэффективности :

  • EER (охлаждение) – соотношение охладительной мощности к потребляемой электроэнергии.
  • СОР (нагрев) – соотношение выделенного тепла к потребляемой электроэнергии.

Считаются хорошими коэффициенты от 3 и выше, т.е . при таком показателе и мощности теплообмена 3 кВт прибору потребуется только 1 кВт электроэнергии.

Выбор места для установки блока

Обычно при выборе оптимальной точки для монтажа кондиционеров снаружи пользователи сталкиваются с проблемами совмещения удобства эксплуатации и защиты модуля. Например, расположение блока на высоте является наилучшим вариантом с точки зрения его безопасности, но в таком случае усложняется и доступ к кондиционеру с целью ухода. Неплохим решением может стать размещение модуля на стене возле оконного проема или лоджии. При этом надо учитывать и другие нюансы, среди которых отсутствие прямых лучей солнца и разрешение на установку со стороны соседей, поскольку шумный агрегат может доставить неудобства людям, проживающим на этом же уровне здания.

Кроме того, вырабатывает конденсат, который будет каплями стекать вниз. Соответственно, придется договариваться и с соседями на нижних этажах. В случае удачного согласования места установки блока с другими жильцами можно приступать к непосредственным монтажным операциям. Кстати, еще одним условием для инсталляции наружного блока является возможность прокладки коммуникаций в стене.

Вакуумирование для чего и как сделать

Вакуумирование необходимо для того, чтобы очистить медные трубки от воздуха и влаги, которая попадает вовнутрь во время монтажа. Если ее не удалить, будет создаваться большая нагрузка, а компрессор, соответственно, будет перегреваться.

Существует два способа выкуумирования сплит-системы.

Метод пшика

Если посмотреть на порт, в который подключаются медные трубки, можно увидеть две заглушки, помимо гайки со штуцером. Обе заглушки откручиваются.

Работа производиться с портом большего диаметра. Внутри есть специальный разъем под шестигранный ключ. Размер подбирается по месту, а также его можно найти в инструкции.

На 1 секунду ключом проворачиваем клапан на 90 градусов, затем отпускаем. Это значит, что в систему было выпущено немного фреона, что привело к излишнему давлению. На этом же порту есть золотник, на который необходимо нажать пальцем, чтобы запустить выпуск смеси фреона и остаточных газов. Операция проводится 1-2секунды 2-3 раза.

После всего на золотник одевается заглушка, а порт с шестигранником откручивается полностью, чтобы запустить фреон в систему

Важно убедиться, что все заглушки плотно закручены, можно смазать резьбу мылом для большей герметизации

Вакуумный насос

Вакуумный насос подключается к золотнику на 20-30 минут. За это время он должен полностью вакуумировать систему. Затем насос отключается, но трубка остается в золотнике на протяжении 15-ти минут. Это нужно для того, чтобы наблюдать с помощью манометра за давлением. Если стрелка замерла и стоит на месте, значит все хорошо. Хаотичное движение стрелки говорит об утечке воздуха или влаги, поэтому следует повторно включить насос.

Прежде, чем отсоединить насос, необходимо впустить фреон в систему с помощью шестигранного ключа. Характерный звук в системе говорит об успешном запуске. После этого необходимо быстро отсоединить насос.

Источник

Что представляет собой внешний блок?

В состав наружного сегмента, входящего в комплекс сплит-системы, включается компрессорная установка, конденсатор, развязки клапанов, трубы, фильтры-осушители и вентилятор. В зависимости от модификации и конструкционного исполнения внутренняя «начинка» может меняться, но традиционный комплект кондиционера с выносным блоком располагает именно таким набором элементов. К слову, наиболее заметные отличия наблюдаются в так называемых зимних системах, которые предусматривают наличие специальных контроллеров для управления вентилятором. В современных кондиционерах также используются многофункциональные реле силовой коммутации. Подобные устройства рассчитаны на нестандартную работу компрессора в условиях повышенных или пониженных температур. В отличие от внутреннего сегмента, наружный блок не имеет электронных модулей – его работа полностью подчинена механической функции.

Стандартные размеры кондиционера

Сплит-системы бывают разных видов: бытовые, полупромышленные и промышленные. Широкий ассортимент данного оборудования дает возможность выбрать оптимальную по габаритам и дизайну модель для любого помещения.

В одной серии определенного производителя могут быть представлены кондиционеры малой, средней и высокой мощности. Соответственно, их размеры будут отличаться.

Стандартные внутренние и наружные блоки имеют форму прямоугольника. Размер данных агрегатов характеризуют три величины: ширина, высота и глубина. Домашние сплит-системы имеют небольшие габариты. Промышленные устройства более мощные, поэтому их величина больше.

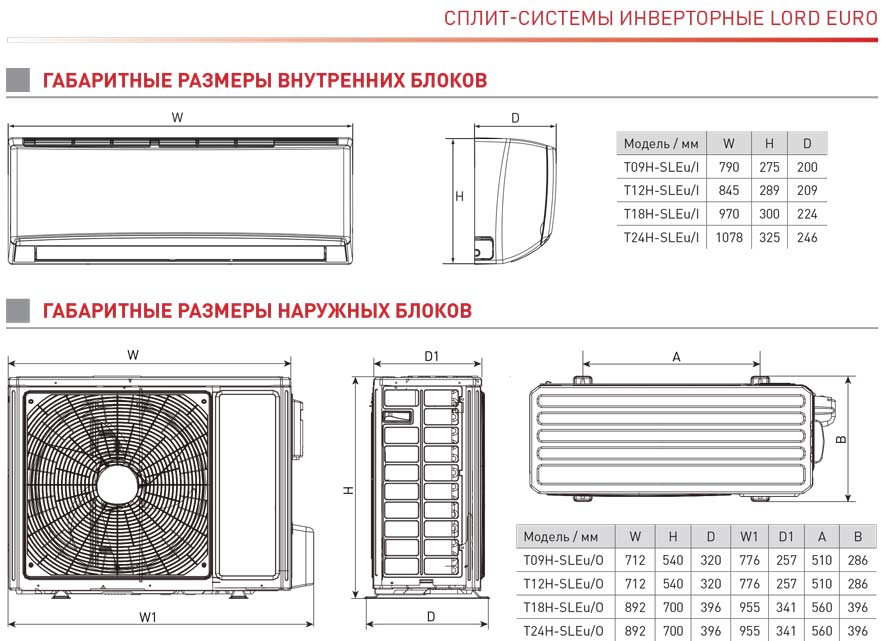

Размеры внутреннего блока

Сегодня производители выпускают кондиционеры в разных вариациях исполнения внутреннего блока. Это влияет на соотношение длины, ширины и высоты устройства.

Чаще в квартирах устанавливают сплит-системы с прямоугольным внутренним модулем.

Прямоугольные кондиционеры пользуются большой популярностью. За счет того, что их форма вытянутая, они выглядят не так громоздко, как квадратные сплит-системы. К тому же их можно разместить над окном или дверным проемом

Минимальные габариты внутреннего блока сплит системы представлены такими значениями: высота 24-25 см, глубина – 18-19 см, ширина – 70-74 см. Некоторые фирмы выпускают настенные кондиционеры с глубиной внутреннего модуля 18 см. Это существенно расширяет возможности установки такого оборудования в различных зонах небольшой по площади комнаты.

Ширина внутреннего блока среднемощного бытового кондиционера варьируется в пределах от 70 до 80 см. Реже встречаются системы до 90 см. Высота, как правило, равна 25-29 см. Усредненным значением является 27 см, при этом глубина достигает 24 см.

Максимальная высота настенного внутреннего модуля составляет 30-32 см, глубина – 30 см, а ширина – 110-120 см.

Если внутренний блок имеет нестандартную форму, например, предназначен для вертикального расположения, тогда его габариты будут другими. Компактный потолочный модуль часто делается квадратной формы. Его длина и ширина составляют 50-100 см.

Потолочные кондиционеры равномерно распределяют воздушные массы по всему периметру помещения. При этом исключено прямое попадание воздуха на человека. Это снижает риск простудиться. Также потолочные кондиционеры работают тихо. Поэтому такие сплит-системы рекомендуется устанавливать в спальных комнатах

У колонных блоков сплит-систем, которые монтируют на пол, высота достигает 100-150 см. Ширина и глубина при этом равны 70 и 80 см соответственно. Из-за таких габаритов колонные модули в малых по площади комнатах не располагают.

Если требуется устройство отличных от стандарта размеров, то, скорее всего, его придется изготавливать под заказ.

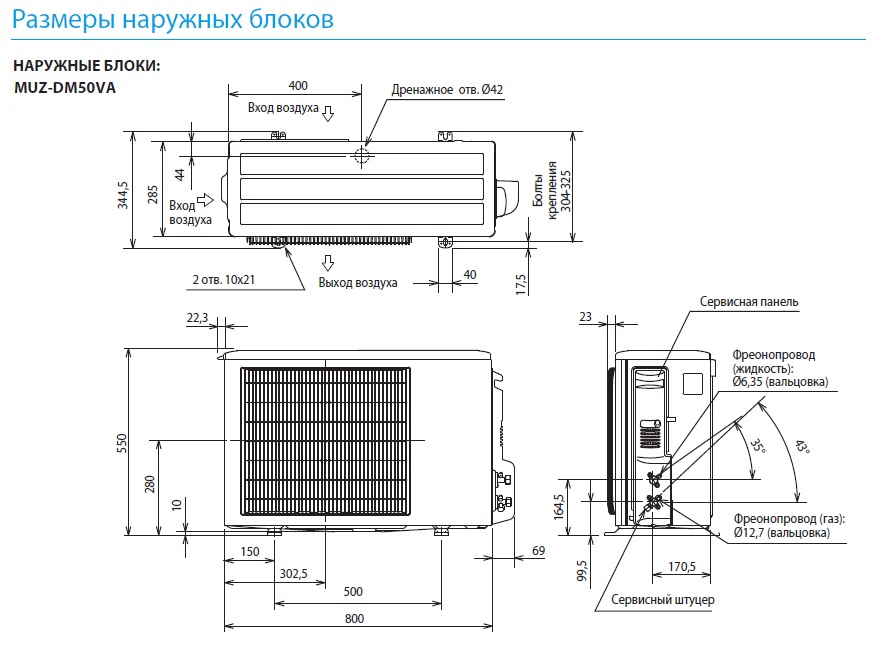

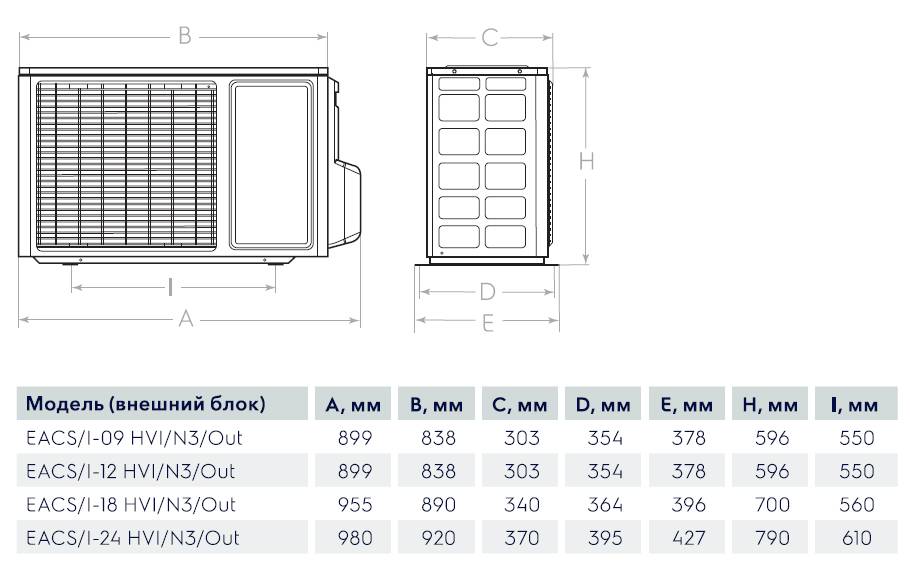

Размеры внешнего блока

На габариты внешних блоков кондиционеров влияет их форма исполнения. Наружный модуль может быть квадратным либо прямоугольным. Самыми крупными деталями этого блока являются радиатор и компрессор. Поэтому, чем они больше, тем крупнее и мощнее будет устройство.

Сплит-системы производительностью до 2,7 кВт имеют высоту внешнего блока 42-60 см. В среднем, это значение находится на уровне 50 см. Ширина стандартного наружного модуля варьируется в пределах 66-80 см.

Внешний блок обычно располагают, выдерживая от стены здания 15 см. С учетом этого, система выступает примерно на 42 см от облицовки дома

В кондиционерах средней мощности этот параметр составляет 70 см. Глубина небольших наружных блоков сплит-систем равна 23-30 см.

Устройства с более высокой производительностью оснащены более крупным внешним модулем. Его ширина может доходить до 86 см, высота – до 65 см, а глубина – до 32 см.

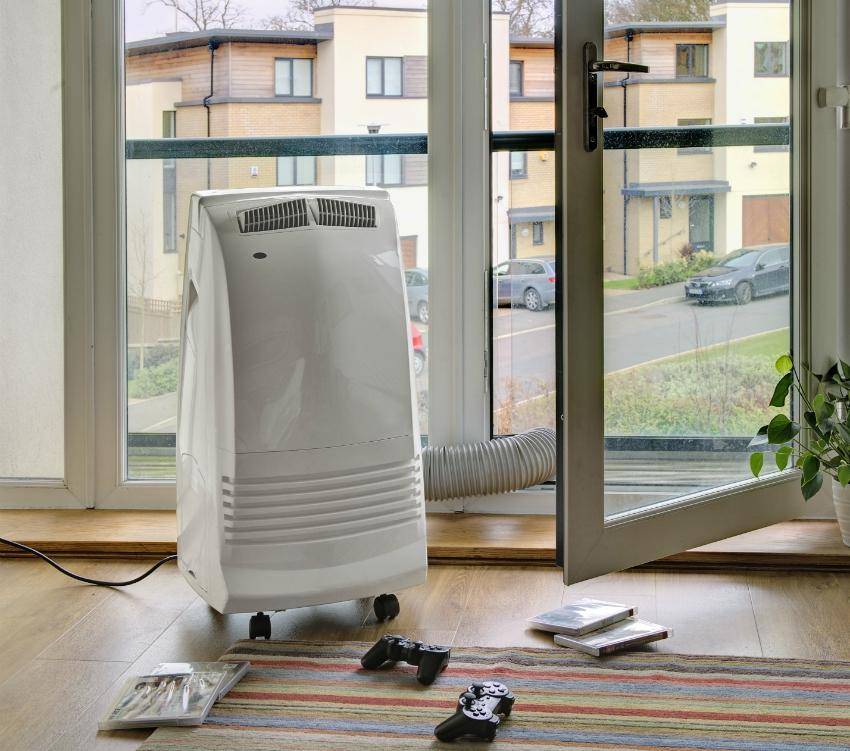

Размеры мобильных сплит-систем

Популярностью пользуются мобильные кондиционеры. Их конструкция схожа с настенными вариантами. Они также состоят из внутреннего и наружного блоков. Но их устройство немного отличается.

Компрессор находится во внутреннем модуле. Во внешнем блоке располагаются вентилятор и конденсатор.

Большую площадь мобильный кондиционер охладить не способен. Он имеет компактные размеры и, соответственно, обладает невысокой мощностью. Поэтому такое устройство принято устанавливать в маленьких комнатах

Обе части мобильной сплит-системы оснащены небольшими колесами для удобства транспортировки. Модули такого оборудования компактные: их длина составляет 50-70 см.

Классификация сплит систем

Согласно особенностям в работе кондиционеры принято классифицировать на несколько групп:

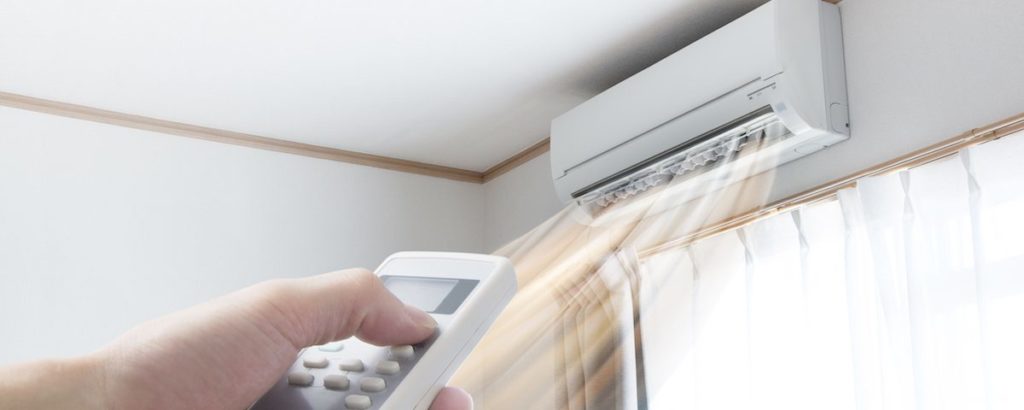

Настенный.
Самый популярный вид кондиционеров, который применяется в помещениях жилого назначения. Система состоит из внешнего и внутреннего блоков. Компрессор выводится за пределы помещения, чтобы минимизировать шум от его работы.

При этом внутренний блок может быть установлен абсолютно в любой точке комнаты. Недостатками в использовании является сложность выполнения монтажных работ, а также возможность возникновения утечки фреона.

Кассетный.
Состоит из внешнего и внутреннего блоков. Они соединены между собой магистралью, заполненную фреоном. Особенность установки внутреннего блока заключается в том, что он помещается за подвесным потолком.

Плюсы использования: бесшумность работы, возможность использовать в любом интерьере без нарушения дизайнерских решений, достаточно равномерное распределение воздуха, хорошие показатели эффективности.

Канальный.
Кондиционер с высокой мощностью, который может за достаточно короткий период времени охладить или нагреть воздух в помещениях с большой площадью. Его установка экономически обоснована для больших квартир или офисных помещений. Внутренний блок и система воздуховодов оборудования устанавливается в межпотолочной нише, что позволяет равномерно распределять воздух по всему пространству.

Плюсы: скрытая система кондиционирования, один наружный блок может обслуживать сразу несколько комнат или помещений.

Минусы: удорожание оборудования за счет дополнительной установки системы воздуховодов, монтаж кондиционера возможен только при наличии подвесного потолка и свободного пространства для установки оборудования в нише между потолками.

Колонный.
Способ установки оборудования – напольный. Кондиционер изготавливается в виде колонны, по виду напоминающей холодильник. Колонный тип оборудования имеет высокие показатели производительности и мощности, поэтому способен обслужить большую площадь или даже несколько помещений.

Плюсы: простой монтаж.

Минусы: установка возможна только при наличии большого свободного пространства, большой вес конструкции, непривлекательный внешний вид, который сложно вписать в стилистическую картину оформления помещения.

Потолочный.
Потолочный тип кондиционерного оборудования имеет внутренний и внешний блок. Обязательным условием выполнения монтажа является установка внутреннего блока под потолком.

Плюсы: удобный и быстрый монтаж, высокие показатели производительности.

Минусы: коммуникации не скрыты от взгляда, поэтому могут нарушать стилистическое оформление помещения, высокая стоимость оборудования.

Главные свойства

Прежде чем приобретать двухблочный кондиционер, нужно обратить особое внимание на наружный блок, а именно, на 4 его важные особенности:

  1. длина трубопроводов;
  2. мощность;
  3. уровень шума;
  4. габариты.

Мощность и функциональные свойства техники наиболее влияют на длину, высоту и ширину внешнего блока. В среднем, габариты внешнего модуля кондиционера составляют: 30 см в толщину, 80 см в длину и 50 см в высоту.

Сегодня покупатель может выбрать технику с любыми показаниями мощности, в зависимости от предназначения техники. Обычно, мощность кондиционера для домашнего пользования может обработать до 100 м2 площади помещения.

Уровень производимого шума также важный показатель наружного блока. Внутри здания сплит-система может не создавать шума при работе, зато наружный блок может работать достаточно шумно и мешать соседям.

Поэтому, лучше заранее узнать, эту характеристику внешнего модуля.

Верхняя его граница – 32 децибела.

Важны также и показатели длины соединительных трасс между внешним и внутренним блоком.

Нужно придерживаться длины, указанной в техпаспорте оборудования и не превышать ее. Иначе, могут значительно упасть показатели эффективности работы сплит-системы.

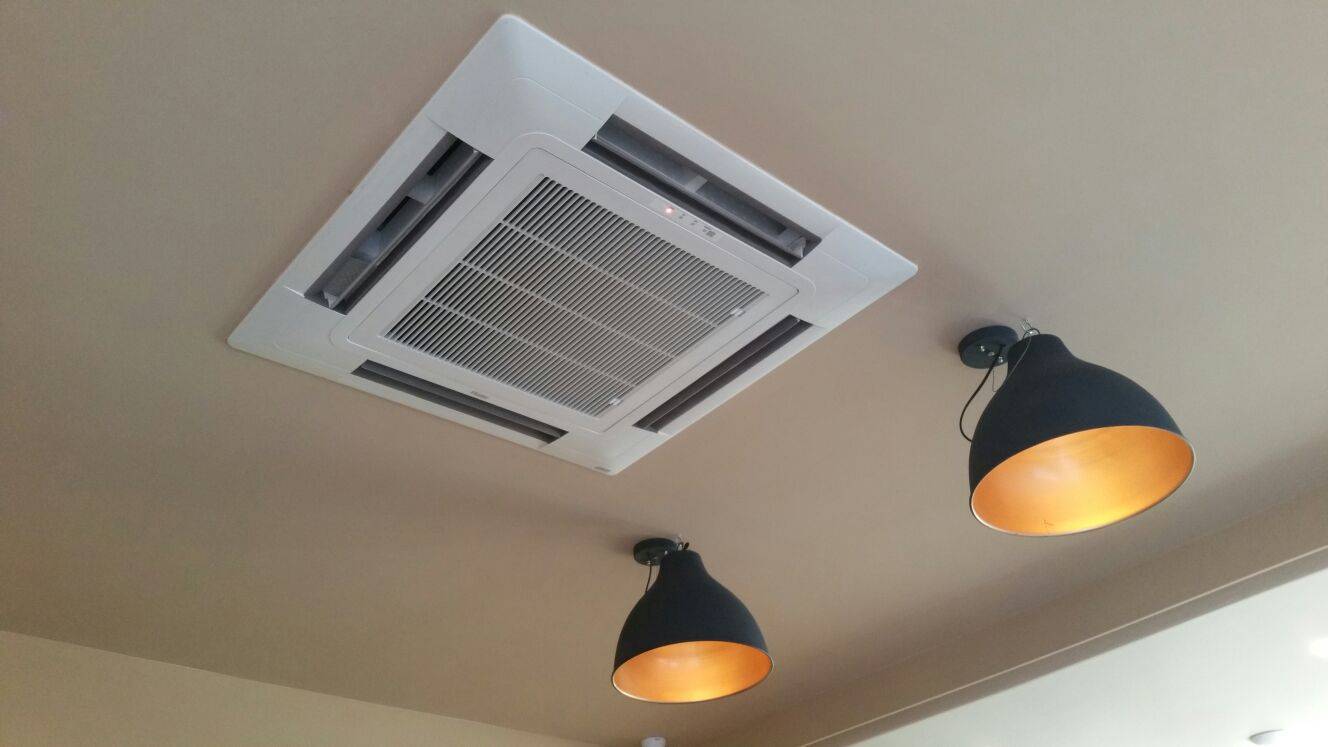

Кассетный кондиционер

Название «кассетные кондиционеры» было присвоено данным сплит-системам полупромышленого типа отнюдь не случайно. В названии этого типа коммерческих кондиционеров отражена их основная особенность. Кассетный кондиционер – это сплит-система скрытого типа, фактически вся видимая часть внутреннего блока скрыта за подвесным потолком. Видимой глазу остается только декоративная панель с вентиляционной решеткой, откуда и выходит обработанный воздух. Таким образом, в смонтированном положении эта сплит-система напоминает кассету или блок.

Нижняя видимая часть внутреннего блока кассетного кондиционера обычно соответствует по размерам стандартной потолочной плитке — 600 × 600 мм, доходя до вдвое больших параметров — 1200 × 600 мм у самых мощных по производительности моделей. Так как видна только декоративная решетка с распределительными жалюзи, кассетные кондиционеры можно назвать самыми компактными и незаметными в интерьере среди всех типов сплит-систем.

Отсюда же вытекает и основное требование к монтажу кассетных кондиционеров — наличие подвесного потолка (например, армстронг). Поскольку кассетная сплит-система крепится к капитальному потолку, необходимо минимальное межпотолочное пространство в 35-45 см. Также, мы рекомендуем устанавливать подобные системы кондиционирования только в помещения с высотой потолков не менее 3х метров.

В отличие от канальных сплит-систем, также устанавливающихся за подвесным потолком, кассетные кондиционеры распределяют охлажденный воздух через нижнюю часть блока. С этим связан целый ряд преимуществ!

Идущая в комплекте к кондиционеру декоративная панель снабжена 2-х или 4-х сторонними жалюзи подачи воздуха, что позволяет управлять потоками воздуха разных направлениях. Охлаждение помещения происходит равномерно.

Мощный воздушный поток в нескольких направлениях способен охватывать весь периметр помещения, благодаря чему достаточно всего одного кондиционера для охлаждения большого помещения.

Распределение чистого воздуха направлено не вниз, а вдоль, что позволяет вообще не ощущать работу сплит-системы.

Отсутствуют воздушные вихри в любой точке помещения при включенном устройстве. Можно смело располагаться для работы или отдыха прямо под кондиционером, не боясь, что надует.

Кроме того, в кассетные кондиционеры благодаря их уникальной конструкции можно опционально установить помпу для подмеса свежего воздуха снаружи. Это существенно расширяет ваши возможности, ведь подмешивание свежего воздуха выходит за рамки функций обычной системы кондиционирования – охлаждение и перераспределение воздуха в помещении. Кассетный кондиционер способен добавлять до 30% свежего воздуха с улицы в воздух, подающийся в помещение. В некоторых случаях это позволит сэкономить на установке приточной вентиляции.

Разумеется, как и сплит-системы любого другого типа, кассетные кондиционеры обязательно снабжаются фильтрами с различными функциями (очистка, ионизация). К другим плюсам кассетных кондиционеров относится малошумная работа. На климатическом рынке сегодня можно встретить модели на любой вкус, по функциональности не уступающие бытовым сплит-системам.

Управление кассетами (кассетными кондиционерами) не вызывает никаких трудностей. Производители обычно предусматривают два пульта для одного устройства: настенный и дистанционный.

Сплит-системы кассетного типа бывают как небольшими, так и мощными, рассчитанными на промышленные помещения крупных размеров. Традиционно кассетные кондиционеры способны обеспечить поддержание нужных температур в помещениях от 30 до 180 м2.

Классическое применение рассматриваемых устройств — это магазины (залы супермаркетов, шоу-румы, торговые секции), банки, крупные офисные помещения, залы различного назначения. По нашему опыту, кассетные кондиционеры являются одними из приоритетов при установке в офисах, холлах гостиниц, спортивных залах, конференц-залах и ресторанах — по той причине, что они практически бесшумны, органично вписываются и не портят дизайн помещения.

Добавим, что кассетные кондиционеры можно устанавливать, когда уже сделан ремонт, и монтаж кассетного кондиционера не разрушит внутреннее оформление. Что было бы невозможно при установке канального кондиционера. При монтаже на руку сыграет и заведомо длинные трубопроводы хладагентов: максимальная длина – 70 м (1) и максимальный перепад высот до 30м (2).

Наша компания осуществляет поставку, профессиональное проектирование и установку кассетных кондиционеров.

голоса

Рейтинг статьи

Что представляет собой внешний блок?

В состав наружного сегмента, входящего в комплекс сплит-системы, включается конденсатор, развязки клапанов, трубы, фильтры-осушители и вентилятор. В зависимости от модификации и конструкционного исполнения внутренняя “начинка” может меняться, но традиционный комплект кондиционера с выносным блоком располагает именно таким набором элементов. К слову, наиболее заметные отличия наблюдаются в так называемых зимних системах, которые предусматривают наличие специальных контроллеров для управления вентилятором. В современных кондиционерах также используются многофункциональные реле силовой коммутации. Подобные устройства рассчитаны на нестандартную работу компрессора в условиях повышенных или пониженных температур. В отличие от внутреннего сегмента, наружный блок не имеет электронных модулей – его работа полностью подчинена механической функции.

Основные ошибки подключения и их устранение

Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.

Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами. Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы. Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов

Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон. Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания

К числу такого оборудования относятся различные сварочные аппараты, станки и пр. Важно выдерживать максимальную ровность установки блоков

При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.

Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.

При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.

Наледь на кондиционере

Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.

Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.

Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированный мастер.

Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.

Кондиционер

Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.

Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности, но не забывайте о технике безопасности!

Удачной работы!

Особенности монтажа кондиционера

При монтаже настенного модуля в первую очередь следует определиться с местом его расположения. Специалисты рекомендуют выбирать место таким образом, чтобы расстояние до внешнего блока было минимальным и не превышало 5 метров. Это позволит сэкономить на коммуникациях и повысить эстетическую составляющую готовой конструкции.

Если сделать трассу короткой не получается, коммуникации можно скрыть в стене, либо аккуратно проложить в пластиковом коробе.

Другие разновидности внутренних блоков монтируются в следующих местах:

  • Кассетные. Встраиваются в конструкцию подвесного потолка с таким расчетом, чтобы холодный воздух по возможности шел не на места пребывания людей, а в нежилые или редко используемые зоны.
  • Колонные. Устанавливаются на ровном участке пола.
  • Канальные. Размещаются в конструкции подвесного потолка. Чтобы свести к минимуму шум от работающего устройства допускается размещение блока в нежилом помещении.

Это важно! Стоит избегать мест, где на внутренний блок будет попадать прямой солнечный свет, либо воздействовать иной источник тепла. Сама процедура монтажа не отличается большой сложностью. Достаточно произвести предварительную разметку, высверлить необходимое количество отверстий, вставить в них дюбеля и прочно закрепить на стене монтажную пластину

На эту пластину подвешивается внутренний блок кондиционера

Достаточно произвести предварительную разметку, высверлить необходимое количество отверстий, вставить в них дюбеля и прочно закрепить на стене монтажную пластину. На эту пластину подвешивается внутренний блок кондиционера

Сама процедура монтажа не отличается большой сложностью. Достаточно произвести предварительную разметку, высверлить необходимое количество отверстий, вставить в них дюбеля и прочно закрепить на стене монтажную пластину. На эту пластину подвешивается внутренний блок кондиционера.

Крепление на потолок несколько отличается по технологии. В подготовленные отверстия вставляются цанговые крепления, в которые вкручиваются шпильки. На шпильки подвешивается блок и плотно прикручивается гайками.

Следует иметь в виду, что установку канальных кондиционеров удобнее и проще производить на этапе строительных или ремонтных работ. Другие типы блоков можно монтировать в любое время.

Обязательные правила установки внутренних блоков кондиционеров

Самой распространенной проблемой, с которой нередко сталкиваются потребители в процессе эксплуатации настенных сплит-систем, является плохой вывод влаги по дренажной системе наружу, и возникновение неприятных запахов, источаемых внутренним блоком кондиционера. Нередки жалобы на то, что кондиционер часто отключается, так и не охладив воздух до нужной температуры. Какие могут причины возникновения этих проблем?

Правила установки внутреннего блока настенной сплит-системы

Первый важный момент. Внутренний блок настенного бытового кондиционера должен быть подвешен таким образом, чтобы от потолка до верхней кромки корпуса блока были зазоры не менее 10 см, и не менее 5 см от стены до боковой кромки корпуса. Во-первых, забор воздуха для охлаждения в настенных кондиционерах обычно осуществляется в верхней его части. Во-вторых, мастер-сервисник при чистке кондиционера и диагностике должен иметь возможность беспрепятственно снимать внешний пластиковый кожух внутреннего блока. Если корпус блока будет подвешен почти вплотную к потолку, эта операция всегда столкнется с дополнительными трудностями, а иногда и вовсе может не получится снять внешний кожух.

Второй важный момент. Следите за тем, чтобы установщики подвесили внутренний блок кондиционера, выровняв его горизонтальное положение по уровню. Влага с радиаторной решетки внутри блока стекает в дренажную ванночку, и оттуда уже самотеком попадает в дренажную трубку. Если наружный блок будет перекошен вниз на противоположной стороне, то часть влаги будет скапливаться в этой части дренажной ванночки, что приведет к ее застаиванию (появление плесени, неприятного запах, и большему загрязнению), и вам потребуется дополнительно провести дезинфекцию внутреннего блока, что приведет к увеличению стоимости проводимых работ.

Третий важный момент. Следите за тем, чтобы внутренний блок настенной сплит-системы не подвешивали далеко от наружной стены (не более 1.5. метров)

Это важно соблюдать вот в какой связи – чаще всего влага с внутреннего блока выводится по дренажной трубке наружу (на улицу) без дополнительной помпы самотеком. Если расстояние от дренажной ванночки до конца трубки будет более 1.5 метров, могут возникнуть проблемы с вытеканием влаги наружу, а также в самой трубке будут часто возникать засоры

Последствия этого вы обнаружите быстро – влага будет капать из дренажной ванночки внутреннего блока прямо у вас в помещении. Если сливная дренажная трубка выводится в канализационный коллектор, требуйте, чтобы вам установили на нее специальный сильфон, который будет препятствовать попаданию запахов канализации по трубке внутрь помещения через внутренний блок кондиционера.

Для любителей скрытых проводок коммуникаций. Нередко по просьбе потребителей установщики осуществляют монтаж всех трубок сплит-системы в специальных штробах внутри стен, которые после установки кондиционера заделываются наружным покрытием стен. В этом случае установщики обязаны вам выдать схему скрытой проводки, на которой будут проставлены все размеры для ориентирования относительно нахождения коммуникаций внутри стены без вскрытия наружной отделки. И еще – в этих случаях мы настоятельно рекомендуем на дренажную трубку устанавливать специальную помпу, которая будет принудительно выгонять наружу дренажную влагу. С такой помпой у вас гораздо реже будут возникать ситуации застаивания влаги внутри трубки. Разумеется, если дренаж по трубке стекает самотеком, следите за тем, чтобы дренажная трубка всегда была проложена под наклоном в сторону вывода, нигде не имела перепадов и загибов.

Размещение внутреннего блока кондиционера относительно мебели и прочих предметов интерьера. Следите за тем, чтобы выходящий из кондиционера охлажденный (или подогретый) воздух попадал в пространство помещения беспрепятственно. То есть, не рекомендуется вешать внутренние блоки над высокими шкафами (которые нередко еще и имеют декоративные бортики). Дело в том, что датчик микроклимата на внутреннем блоке ориентируется на фактическую температуру воздуха вокруг внутреннего блока. Если выходящий из него воздух будет встречать препятствия и скапливаться преимущественно в этой зоне, создавая там заданный потребителем температурный режим, кондиционер будет «считать», что свою работу выполнил и отключится. При этом в самом помещении температурный микроклимат будет весьма далек от того, который вам необходим.
