Фановый стояк: назначение, устройство и монтаж
Фановый стояк (он же — воздушный) является очень важным элементом при обустройстве загородного дома. Он представляет собой специальную трубу, которая соединяет канализационную систему с открытым воздухом. В случае если фановый стояк отсутствует, то тогда в канализации может возникнуть разряжение, что приведёт к нарушению гидрозатвора. Это приводит к проникновению в помещение канализационных газов.
Фановый стояк — это важная составляющая канализационной системы дома, отвечающая за вентиляцию сети водоотведения
Для чего необходима фановая труба и в каких случаях её нужно устанавливать
Все сантехнические устройства в обязательном порядке должны оснащаться отводящей трубой с коленом. В этом колене располагается вода, которая является водяным затвором и препятствует попаданию неприятных запахов из канализации в дом. Срыв гидрозатвора может произойти при резком сбросе большого количества воды в систему и возникновении в ней разряжения.
Фановый стояк выполняет стабилизирующую функцию. При возникновении разрежения в системе, через такую трубу поступает воздух с улицы. В результате этого происходит выравнивание давления и исключается возможность нарушения гидрозатворов в сантехнических приборах.
Полезная информация! В некоторых случаях можно обойтись без монтажа фанового стояка. Например, если здание имеет 1–2 этажа и оборудовано только одним сантехническим узлом. В противном случае установка такой конструкции является необходимостью.
Рассмотрим варианты, когда монтаж такого стояка необходим:
- постройка, состоящая из двух и более этажей, на каждом из которых располагается сантехнический узел;
- в случае если канализационный сток имеет показатели сечения 50 мм;
- если присутствует бассейн или любого другой объект, который осуществляет сброс огромной массы воды;
- в случае если в доме установлена герметичная канализация, в которой используется септик.
Большой диаметр канализационной трубы подразумевает устройство фанового стояка
Все вышеперечисленные случаи требует обязательного монтажа фановой канализации, иначе существует риск возникновения аварийной ситуации. Канализационные газы не только обладают неприятным запахом, но также являются ядовитыми, содержат вредоносные грибки и споры и могут причинить вред человеческому здоровью.
Требования, которым должны соответствовать фановые стояки
Монтаж этого оборудования требует необходимых расчётов и не терпит отклонения от них. Фановый стояк выполняет очень важную функцию, поэтому к его установке нужно подойти со всей серьёзностью. При монтаже воздушного стояка необходимо учитывать несколько важных пунктов:
- обустраивая трубу на кровле, стоит запомнить, что высота наружной фановой трубы для канализации над материалом крыши должна составлять не менее 30 см;
- если в доме есть мансарда или чердак, то тогда высота трубы над крышей должна быть не менее 3 м;
- дистанция между такой конструкцией и световым проёмом или лоджией должна составлять минимум 4 м;
- монтаж такой конструкции должен осуществляться через отапливаемые помещения. В случае если труба проходит через неотапливаемые помещения, рекомендуется оснастить её специальным теплоизоляционным материалом;
- категорически возбраняется выводить фановую трубу через дымоход;
- на конец трубы необходимо устанавливать защитные приспособления (колпаки и решётки), которые будут защищать конструкцию от попадания атмосферных осадков, а также мусора и птиц.
Многих хозяев интересует ответ на вопрос: можно ли выводить фановую трубу горизонтально (через стены)? Горизонтальное расположение, как правило, проводится в том случае, если производится индивидуальное строительство. А также если в доме недостаточно вентиляционных шахт для вертикального монтажа конструкции. Стоит отметить, что если труба выведена через стену, её конец закрывается защитной решёткой, а не оголовком.
Вывод фановой трубы может быть осуществлен через стену
Проектирование
Чтобы выполнить правильный монтаж этого воздуховода, в первую очередь необходимо позаботиться о составлении проекта. Такой проект должен соответствовать двум требованиям, которые необходимо учитывать во всех случаях без исключения:
- монтаж трубы осуществляется в сторону отвода канализационных газов с помощью силы ветра;
- труба для вентиляционного стояка должна иметь показатель сечения не больше, чем у канализационного стояка.
Монтаж канализации
Этап 1. Подготовка
Если вы не поленились и начертили схему будущей канализационной системы, ее монтаж не вызовет трудностей.
Рассмотрим более детально каждую стадию работы:
- Нужно вычислить и купить нужное количество фитингов и переходников разного диаметра.
- После этого направляться нарезать трубы на отрезки нужной длины. Если вы не владеете обширным опытом, лучше делать это перед установкой. Так возможно примерять их на месте.
- Порезка производится посредством ножовки по металлу. Перед этим рекомендуется разметить срез, дабы торец был ровным и угол составлял 90 градусов. В другом случае вероятны неприятности со состыковкой отдельных деталей. Края трубы направляться шепетильно зачистить ножом или наждачной бумагой.
- Все трубы должны устанавливаться под маленьким уклоном. Удаление канализационных отходов происходит не посредством насосов, а под действием земного притяжения. Фиксировать наклон трубы возможно посредством особых скоб, продающихся в строительных магазинах.

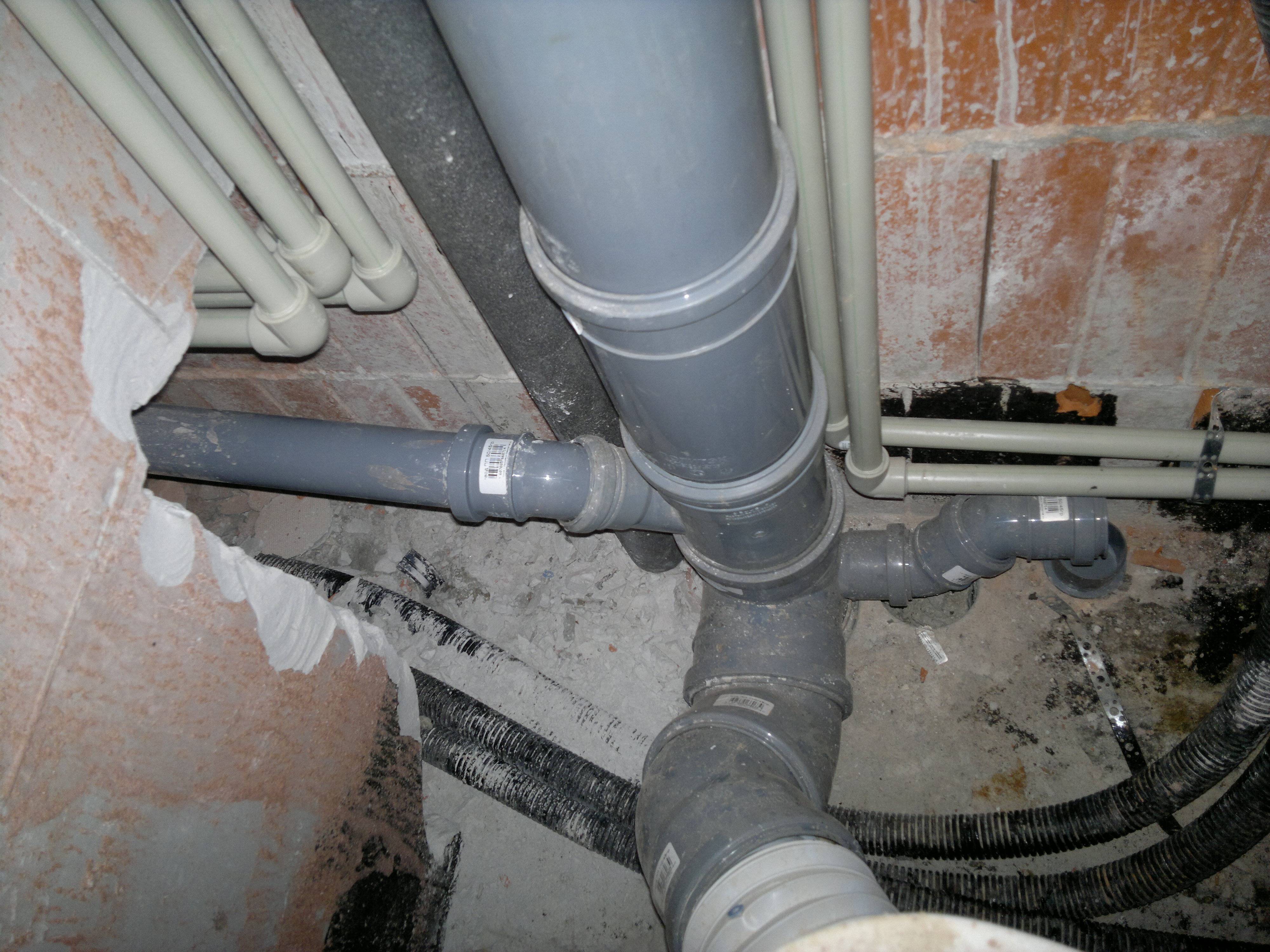

Этап 2. Монтаж стояка
Замена центральной трубы – наиболее важная стадия всей работы. Перед тем как создавать ее разборку, направляться убедиться, вправду ли это нужно. В случае, в то время, когда чугунный стояк хорошо сохранился, лучше покинуть все на месте.
Для замены подойдет труба размером от 160 до 220 мм (в зависимости от диаметра использованного ранее чугунного слива).
В случае если ваша квартира находится не на верхнем этаже, направляться предусмотреть дополнительные крепления. В другом случае пластик может не выдержать веса чугунного стояка, расположенного у соседей сверху.
Схема замены такова:
- в нижней части монтируется тройник либо крестовина, закрепляемая посредством резиновой манжеты, смазанной герметиком,
- для удержания центральной канализационной трубы употребляются хомуты, поставляемые в наборе,
- не забудьте осмотреть монтируемый стояк на предмет трещин и других повреждений,
- все раструбы должны быть направлены по ходу тока воды.

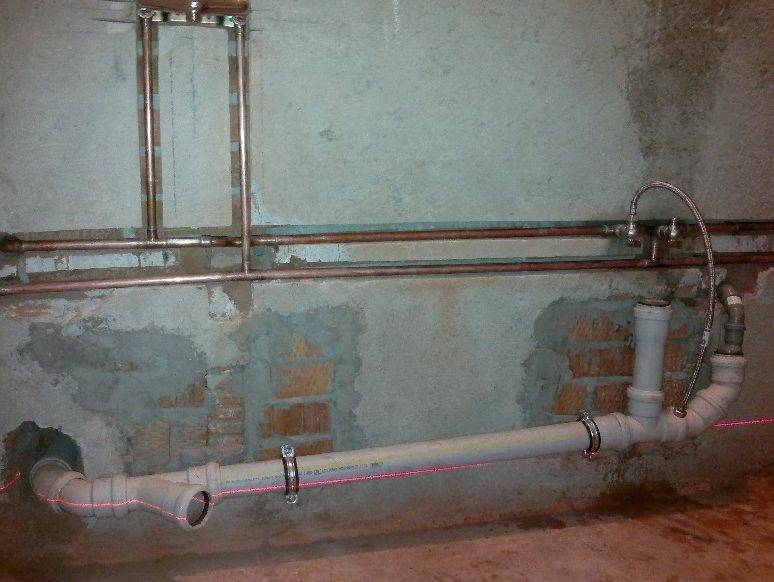

Этап 3. Монтаж труб
По окончанию подготовительного этапа возможно приступать конкретно к сборке готовой системы. Монтаж канализационных труб в ванной комнате занимает около 2 часов. Конструирование сложной системы удаления отходов в громадном частном доме может ‘настойчиво попросить’ 2-3 дней.
Процесс сборки не требует особенных навыков или применения особых инструментов.
Затевать работу направляться от стояка. После этого, монтируя секцию за секцией, трубы доводятся до сантехнических устройств.
Соединения производятся без применения герметиков, клея и паяльника. Достаточно только вставить трубу до упора, не допуская перекосов. Герметичная резинка, которой оборудованы фитинги, не допустит протечек.
Обратите внимание! Уплотнитель и труба должны быть чистыми. Лишь в этом случае соединение будет надежным и долговечным
В другом случае вероятны аварии, ущерб от которых возможно намного больше, чем цена всего произведенного ремонта.
Нарушение герметичности может привести и к появлению неприятного запаха. Потому в ходе монтажа будьте особенно внимательны. Возможно кроме того смазать резиновые детали мыльным раствором или вазелином, добиваясь более плотного соединения.
Когда вся система собрана, к ней необходимо подсоединить устройства. Не забудьте, что для ванны и раковины в обязательном порядке наличие сифонов.
Этап 4. Тестирование
По окончании завершения работы направляться убедиться в ее качестве и надежности.
С целью этого нужно включить на полную мощность все устройства, имеющиеся в ванной комнате. Возможно кроме этого набрать воды в ведро и резко вылить ее в ванну, унитаз либо умывальник.
Лишь такие действия смогут проверить готовую систему на надежность. Шепетильно обследуйте все соединения. В случае если найдена протечка, проблемный узел потребуется собрать заново.
В крайнем случае, возможно применять особый сантехнический клей. Им обрабатывается резиновый уплотнитель, по окончании чего труба вставляется в фитинг и оставляется на некоторое время до застывания состава. Затем тестирование повторяется снова.
Материалы
- Какие трубы можно использовать для монтажа канализации?
В настоящее время в массовой продаже можно найти четыре разновидности труб и фасонины:
Чугунные. Они дороги, обладают солидным весом и требуют значительных затрат времени на монтаж раструбных соединений: раструб чеканится каболкой (органическим волокном со смоляной пропиткой) и герметизируется цементом. Достоинство чугунных труб — низкий уровень шума: вы практически не слышите слива воды соседями по стояку;

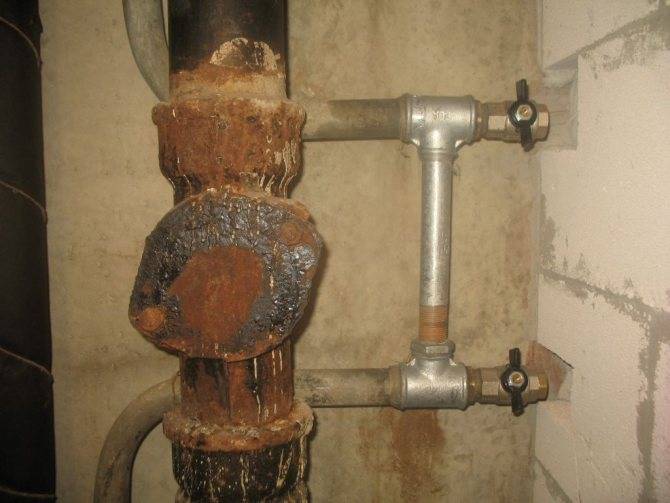

Чугунный стояк канализации
ПВХ. Низкая цена сочетается с долговечностью материала (ВСН 58-88 предусматривает срок службы полимерной канализации в 60 лет против 40 лет у чугуна) и предельной простотой монтажа: отрезанная по размеру труба вставляется в снабженный резиновым уплотнителем раструб;
Раструб канализации ПВХ
- Полипропиленовые. Они отличаются от ПВХ повышенной термостойкостью (90 градусов против 65) и несколько большей кольцевой жесткостью;
- Так называемая бесшумная канализация отличается от обычных полимерных труб слоем полимера с минеральным наполнителем. Он действительно заметно снижает уровень шума при сливе воды, но лишь в комплексе с другими мерами — уменьшенным шагом крепежа и хомутами с поглощающими вибрацию прокладками.
Стояк из бесшумной пластиковой трубы
Производители фасонины и труб обычно используют цветовую маркировку:
- Серый цвет указывает на назначение для монтажа внутренней канализации;
- Оранжевые трубы предназначены для укладки в грунт;
Греющий кабель в канализацию
В некоторых местностях с особо суровыми погодными условиями канализационные трубы требуют дополнительного утепления, которое поможет предотвратить промерзание системы. Для этого используют пенопласт, вспененный полиэтилен, изовер и другие теплоизолирующие материалы. Для подземных магистралей рулонные материалы не годятся, для этих целей применяют только формованные утеплители, надевающиеся на трубы еще до их стыковки.
Но иногда таких мер оказывается недостаточно, тогда под утеплитель укладывают греющий кабель. В холодное время года кабель подключается к электропитанию и нагревает трубу, не давая замерзнуть находящейся в ней жидкости. Монтаж кабеля возможен как снаружи, так внутри трубы – и в том, и в другом случае он закрепляется вдоль трубы, хотя иногда, при наружном применении, кабель обматывают вокруг трубы в виде спирали.
Для закрепления кабеля используют стяжные ленты, бандаж или термостойкий скотч, главное, чтобы эти элементы хорошо переносили высокую температуру. Если необходимо продеть кабель в уже смонтированный и уложенный трубопровод, в систему врезают тройник, и через образовавшееся отверстие вводят кабель.
Как удалить засорение
Итак, забился стояк канализации что делать? Можно решить вопрос самостоятельно, или обратиться в управляющую компанию. Обращение в УК будет, скорее всего платным, хотя возможны разные ситуации. Существует два вида самостоятельной очистки:
- механическая;
- химическая.
Пробивать засор своими руками надо с помощью специальных инструментов:
- вантуз;
- сантехнический тросик.
Вантуз эффективен только при засорении в гидрозатворе раковин, ванн или унитазов. Если проблема кроется в горизонтальных трубах, следует использовать тросик. Механические методы очистки не менее эффективны, чем химические, но работать тросиком приходится вслепую и наугад, а химические средства заполняют всю внутренний объем трубы до самого засора и растворяют его. Некоторые используют различные «народные» средства — уксус и т.п. этого делать нельзя, так как агрессивные химикаты могут разрушить чугунные трубы стояка или в подвальной линии. Надо пользоваться сертифицированными средствами, которых полно в магазинах. Обычно чистящий состав заливают в раковину или унитаз и выдерживают определенный срок для воздействия на засор.
Вам также может быть полезно — Как прочистить канализацию и устранить засор своими руками
Если обнаружилось, что проблема кроется в вертикальном стояке, лучше всего обратиться в УК для получения квалифицированной помощи.
Советы по обустройству
После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.
После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.
Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев. Запрещается использовать для этой цели твердые фракции или камни, размер которых превышает 30 сантиметров, поскольку они могут повредить канализационные трубы из пластика.
Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.
Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.
Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:
- непременно соблюдать величину наклона трубопровода;
- минимизировать число изгибов и поворотов на протяжении всей магистрали.
Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.
Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.
Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.
Постоянно засоряется канализация в квартире, достало ?
- 09.10.2011 22:52 #4 Александр Георгиевич, АлександрАн,спасибо за ответы.Уточните пожалуйста ,какие действия должна предпринимать» управляющая компания» ,при засоре дворовой канализации.Они должны решать эту проблему с «коммунальными системами» методом предъявления претензий,обращению в жилинспекцию, в крайнем случае в суд (всё таки 11 засоров с начала года)?Управляющая компания заявляет,что максимальное «благо»,которое может для нас сделать, в случае засора дворовой канализации,слить канализацию в подвал ,что бы не залило квартиры первых этажей.Проблема водоотведения делится на две части:зона ответственности управляющей компании (в пределах дома), а далее зона ответственности «коммунальных систем» ? Ответить с цитированием
- 10.10.2011 00:52 #5 Сообщение от потребитель+ какие действия должна предпринимать» управляющая компания» ,при засоре дворовой канализации.
Правил Управляющие организации и лица, оказывающие услуги и выполняющие работы при непосредственном управлении многоквартирным домом, отвечают перед собственниками помещений за нарушение своих обязательств и несут ответственность за надлежащее содержание общего имущества в соответствии с законодательством Российской Федерации и договором;- в соответствии с пунктом 4.1.15 постановления Госстроя РФ от 27 сентября 2003 г. N 170 «Об утверждении Правил и норм технической эксплуатации жилищного фонда» Не допускается подтопление подвалов и техподполий из-за неисправностей и утечек от инженерного оборудования. На тот момент подвал затоплен не был, но грунт был пропитан сыростью, стоял мерзкий запах, местами песчаный пол участками до нескольких квадратных метров покрывал толстый слой копошащихся червей. Однако надо работать. На то время мы уже не были новичками, — качество смонтированной нашими мастерами сантехники значительно превышало средний уровень по стране. Однако такого опыта как сейчас безусловно не было, в теорию также особо не вникали — старались делать работу немного лучше других, и это нас (а также клиентов) вполне устраивало. Через несколько дней подвал было не узнать — везде чистота и порядок, пропал неприятный запах, проложены новые коммуникации. И вот только мы закончили перекладку канализации, как произошёл очередной аварийный засор (потом выяснилось что кто-то из жильцов затолкал в унитаз здоровенный пластиковый пакет, и более чем вероятно что это было проделано специально).
Основные поломки в системах водоснабжения
На протяжении многих лет эксплуатации водяных систем, определены наиболее часто возникающие поломки и неисправности. Поэтому современный ремонт не занимает много времени.
Основные неисправности:
- Давление в трубопроводе не соответствует норме. Поломка возникает очень часто, из-за неё в многоэтажных домах может не подаваться вода на верхние этажи. Причиной низкого давления может стать поломка насосного оборудования.
- Скапливание большого количества различного рода загрязнений. Возникает по причине игнорирования своевременной чистки трубопровода.
- Поломка насосной станции или оборудования, которое используется для подачи воды.
- Утечка воды в системе. Происходит по причине прорыва трубопровода. Определяется по показаниям счётчика.
- Появление избыточного конденсата на поверхности трубопровода.
- Возникновение неестественного шума при работе системы.
- Замерзание водопроводных труб. Следует из-за неправильного или некачественного утепления.
Для определения неисправности системы проводят тщательную диагностику, которая требует применения соответствующих измерительных приборов и специализированного инструмента.
Чего нельзя делать при монтаже канализации в квартире
Есть несколько основных ошибок, которые допускают неопытные мастера:
- нельзя игнорировать основной закон монтажа канализации, – чем ближе труба к главному стоку, тем больше должен быть её диаметр;
- трубы белого и серого цвета нужно использовать только для внутренних работ, – если их закопать в грунт, их просто раздавит;
- при монтаже труб от 32 до 50 мм угол наклона магистрали должен быть 30 мм на один метр, а при диаметре от 110 мм – 20 мм, не больше;
- не рекомендуется использовать повороты на 90 градусов, лучше выполнить 2 поворота магистрали на 45 градусов;
- все стыки должны быть ровными и герметичными;
- нельзя отказываться от вентиляции и гидрозатворов.
И ещё одно требование, которое многие игнорируют. Перед засыпкой грунта и запуском всей системы нужно провести её испытания. Иначе протечка в земле или под бетоном дорого обойдётся.
