Как выбрать накопитель электрической энергии для частного дома

Гравитационные жидкостные накопители

Этот тип резервуара конструктивно отличается от ТАЭС и состоит из двух бассейнов воды или одного бассейна со скважиной, размещенных друг над другом и соединенных трубами для откачки воды со встроенным электронасосом и генератором внутри. Обычно она строится рядом с другими электростанциями, как вспомогательная, и называется «ГАЭС).

Насосы начинают качать воду из колодца или резервуара внизу в периоды избыточной выработки электроэнергии из альтернативных источников или в льготный период, когда неиспользованная электроэнергия остается в сети. А когда потребность в энергии возрастает, вода из верхнего резервуара, стекающая обратно по трубам, используется для вращения генераторов.

Резервное электроснабжение

Проблема полноценного электроснабжения дома — суровая реальность вдали от больших городов. В настоящий момент, когда при эксплуатации загородного жилья все больше и больше используется современное высокотехнологичное оборудование, подразумевающее непрерывный и безостановочный график работы (системы отопления с электронным поджигом, системы водоснабжения и канализации, охранные системы, противопожарные системы, системы вентиляции, кондиционирования и мониторинга микроклимата помещений) особенно актуальным становится обеспечение непрерывного и высококачественного электроснабжения основных компонентов указанного оборудования. К сожалению, обеспечить это при помощи штатных характеристик электрических цепей, имеющихся в большинстве загородных домов, невозможно. Основных проблемы обычно две – низкие характеристики напряжения в сети и периодические, непредсказуемые отключения электроснабжения на несколько часов. А Вы можете представить, что произойдет с домом в зимний период в случае отключения системы отопления?

Чтобы этого избежать необходимо предусмотреть систему бесперебойного электроснабжения дома для систем жизнеобеспечения — автономное энергоснабжение.

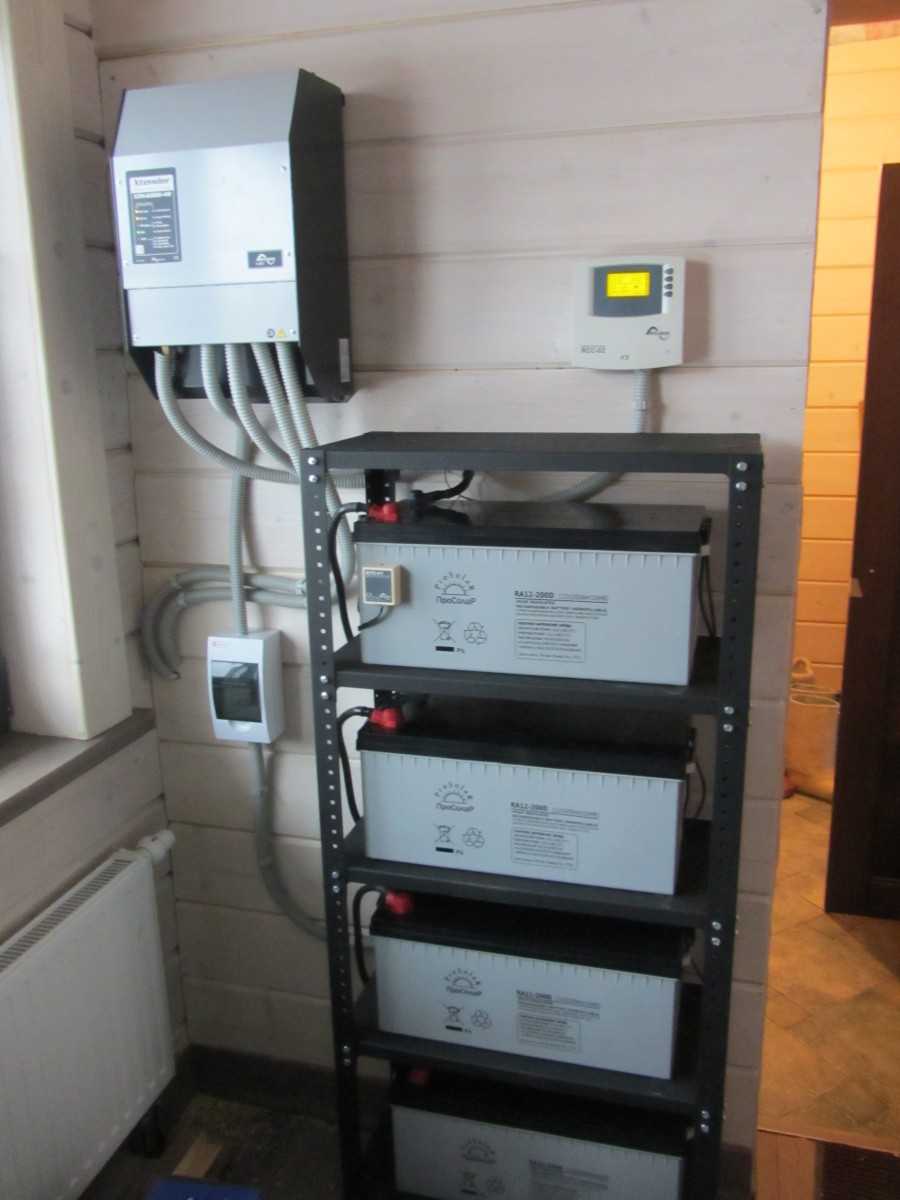

Инверторная система — это электрическая система, функционирующая в качестве «накопителя». Когда есть внешняя сеть, энергия накапливается в больших аккумуляторных батареях. Когда сеть пропадает, происходит мгновенный переброс нагрузок на блок аккумуляторных батарей.Инверторные системы обеспечивают бесперебойность и автономность работы приборов 220 В при авариях и перебоях внешней сети.

Оборудование:

• Инверторный блок определенной выходной мощности
• Блок аккумуляторных батарей глубокого разряда и большой емкости

Реле коммутации с сетью и зарядное устройство определенного уровня тока определяющее максимальную емкость аккумуляторов встроены в инверторный блок. Инверторная система может располагаться в доме. Специальное помещение для данного оборудования не требуется. Аккумуляторные батареи — герметичные, необслуживаемые, устанавливаются в металлической стойке. Инвертор фиксируется на стене над батареями.

Мы всегда готовы оказать помощь в подборе имонтаже системы для резервирования Вашей нагрузки. Связаться можно различными способами:

• Cамый быстрый — позвонить 8 921 752 97 99
• Заказать звонок с сайта нажав иконку в нижне правом углу, Вам перезвонят через 30 секунд
• Заполнить форму «обратный звонок» в верхнем меню, Вам перезвонят в указанное время
• Написать письмо

Особенности источников резервного питания

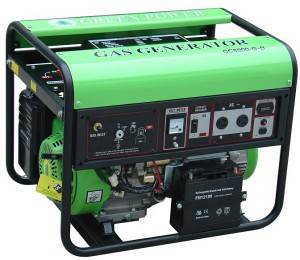

Газогенераторы

Если дом газифицирован, то это наиболее оптимальный вариант. Топливо для такого устройства самое дешевое. Мощность большинства таких изделий начинается от 7 кВт, что вполне достаточно для загородного дома с периодическим пропаданием напряжения в сети.

Примерная стоимость – 180 000 рублей. Но если учесть, сколько будет сэкономлено на топливе (по сравнению с бензином или солярой) за весь период эксплуатации, то цена вполне приемлемая. Кроме того, почти отсутствуют вредные выхлопы.

Бензогенераторы

Наиболее распространенный тип устройств для резервного эл/питания. Отчасти это потому, что мы лучше разбираемся именно в таких двигателях, чем в дизельных. Ведь многие собственники загородных домов имеют личный автомобиль, следовательно, хотя бы общее понятие о принципе работы есть. К тому же они проще в обслуживании.

Дизельные агрегаты

Под этим наименованием подразумевается несколько разновидностей подобной «техники» — дизель-генераторы, дизельные станции и так далее. Неоспоримое достоинство – возможность длительной (без остановок) эксплуатации. Кроме того, нет паров бензина, которые требуют принятия особых мер по пожарной безопасности.

Мы привели только наиболее распространенные устройства для организации резервирования. Но есть и ряд других, которые хотя и применяются реже, но тоже достойны внимания. Например, ИБП, солнечные батареи, системы на инверторах.

Вывод

Практика показывает, что независимо от способа решения проблемы резервирования системы электроснабжения, необходимо все-таки иметь запасной генератор. По отзывам большинства собственников загородных домов, более удобными как с точки зрения эксплуатации, так и ремонта являются агрегаты бензиновые. Например, их всегда можно дозаправить прямо из бака автомобиля.

Решая вопрос организации резервного электроснабжения, не стоит руководствоваться чьим-то мнением, ориентироваться на друзей или соседей. Главный «подсказчик» – собственный дом и находящееся в нем имущество (в первую очередь, технические устройства и расположение осветительных приборов). Они и определяют целесообразность приобретения того или иного агрегата.

Нужно учесть, что ИБП, солнечные батареи имеют ограниченное применение как по времени, так и по подключаемым устройствам (схемам). В их комплект входят АКБ, а они требуют постоянного внимания (контроль состояния, подзарядка). Кроме того, современные батареи (в отличие от «старых» моделей, в которых можно было заменять отдельные банки) ремонту не подлежат.

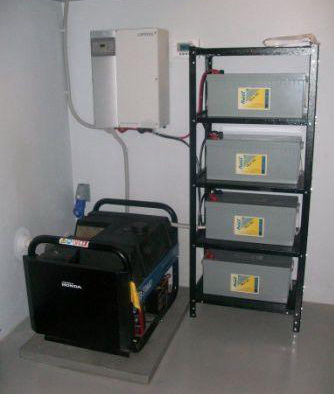

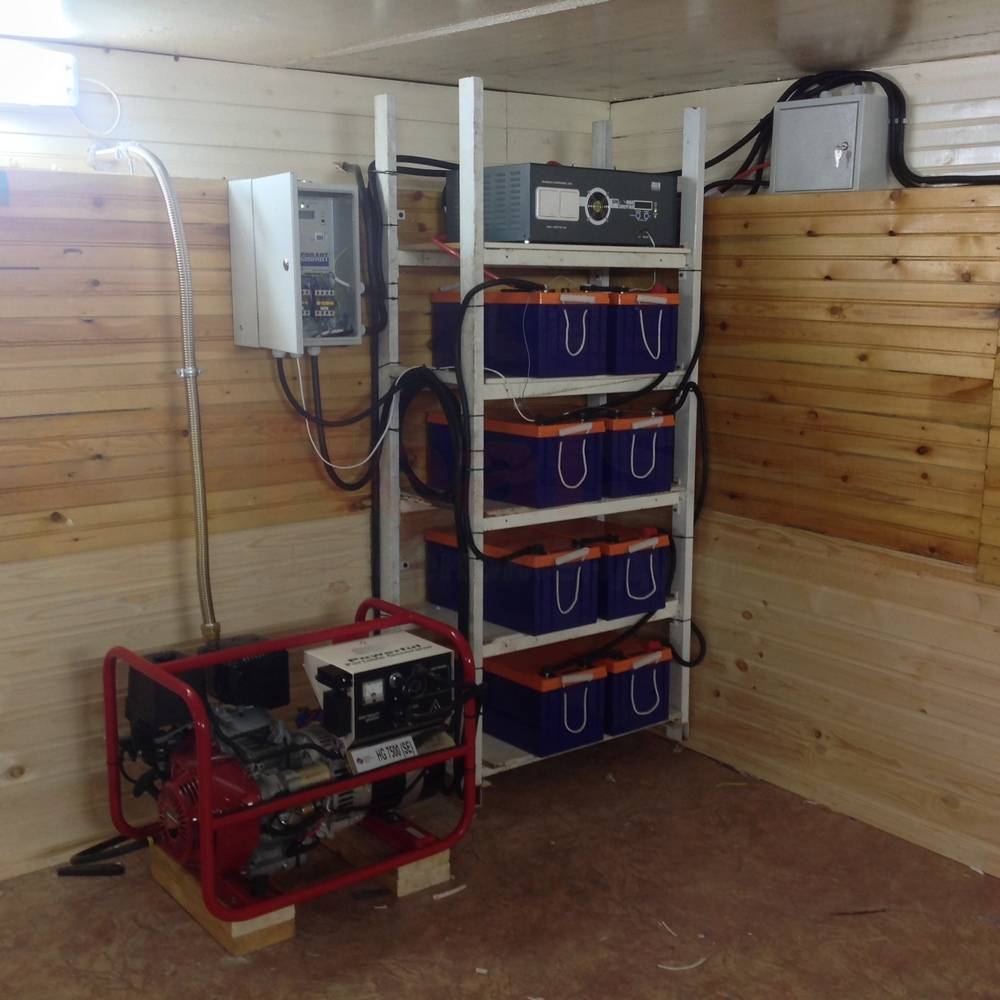

При наличии средств целесообразно смонтировать более сложную, но надежную комбинированную схему резервирования. Например, включение аварийного питания от ИБП с последующим автоматическим запуском дизеля. Это более затратно, зато перебои в электроснабжении исключены.

Виды панельных СЭС

Домашние электростанции по принципу действия подразделяются:

• автономные;
• сетевые;
• гибридные.

Автономная станция

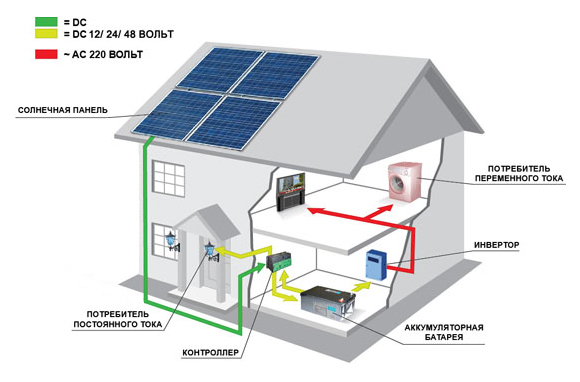

Схема автономной станции

В состав входят, кроме солнечных панелей, накопительные аккумуляторы, что позволяет создать полностью независимую от внешних источников систему электроснабжения. Существенный минус такой станции, — её высокая стоимость, на две трети зависящая от количества накопителей электрической энергии.

Сетевая СЭС

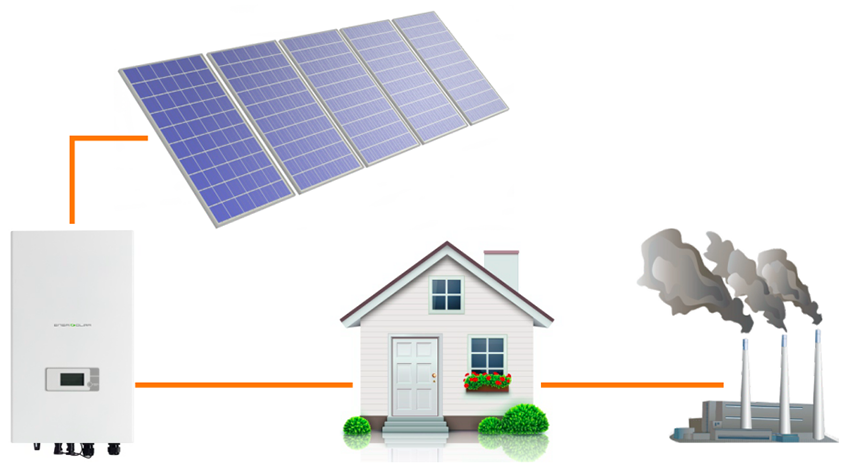

Схема сетевой СЭС

У этой станции отсутствуют дорогостоящие аккумуляторы. Применяется такая схема при наличии стационарной электрической сети. Полученная солнечная энергия идёт на нужды потребителей. При избытке, часть электричества отдается в сеть, при недостатке – добирается из неё дополнительно.

В последнем случае электросеть несёт роль своеобразного аккумулятора. Минус схемы – зависимость от наличия электроэнергии в стационарной сети. Изготавливают сетевые станции для дома мощностью до 10 и более кВт.

Гибридная установка

Схема гибридной установки

В ней используются обе, вышеуказанные схемы. Такое сочетание, позволяет снизить общую стоимость СЭС и одновременно может компенсировать форс-мажорные обстоятельства, например, при обрыве стационарной электросети или возникновении непредвиденных пиковых нагрузок.

Когда необходимо резервное электроснабжение и бесперебойное питание частного дома: классификация задач

По форме реализации, да и по сути действия – это практически две разные задачи. Они могут быть решены как по отдельности, так и в комплексной форме. Грамотный подход к организации автономного электропитания должен учитывать, прежде всего, сроки и частоту его отключения. Условно эти периоды можно классифицировать по следующему принципу:

• Микроотключения – случаются по причине проседания напряжения или пробоев в сети. Продолжительность таких отключений составляет от нескольких секунд до 2-5 минут. В таких случаях система резервного электроснабжения загородного дома не требует каких-либо сложных приспособлений, бывает достаточно одного ИБС.
• Краткосрочные – происходят из-за отключений на КТП (замыкания на ЛЭП, выгорание плавких вставок). Масштаб поломки носит локальный характер, поэтому ликвидация аварии производится за промежуток до 12 часов.
• Среднесрочные – такие отключения происходят по причине аварий на высоковольтных ЛЭП, которые инициированы коммунальными или газовыми службами. Устранение аварии этого типа происходит в промежуток 10-24 часа.
• Длительные – отключения из-за бедствий стихийного характера. Ликвидация аварии выполняется всеми службами, в том числе МЧС и коммунальщики. Однако масштабы и объем работ не позволяют выполнить ремонт ранее 2-4 недель.

Возможные варианты

Учитывая, какие из перечисленных видов отключения случаются в вашей местности, и следует подбирать вариант резервного электроснабжения и бесперебойного питания сетей частного дома или коттеджа. Для качественной аварийной системы обеспечения электротоком сегодня не достаточно установить генератор, понадобятся еще и силовые инверторы, способные на начальном этапе автоматически подключить оборудование.

Артём Ш. Домашний мастер Требования пользователя могут быть различны, например, некоторым достаточно задействовать только стратегически важные компоненты в виде холодильника или отопительного котла. Для этого достаточно пары аккумуляторов и одного инвертора. Для продления автономного функционирования инверторного комплекта можно применить ветрогенератор, солнечные панели или дизельгенератор.

Как портативная электростанция поможет Вам обеспечить своё жилище энергией при отключении света

5725

Мы хорошо знаем, сколь много неудобств приносит нам внезапное отключение света. И поэтому многие люди стремятся иметь резервный источник электропитания на случай временного блэкаута

Особенно это важно для жителей частных домов, потому что в обесточенном домовладении насос не подает воду из скважины, а котёл перестаёт согревать дом, что весьма опасно в зимние холода

Долгое время частные домовладельцы использовали два различных решения для аварийного питания дома на случай внезапного отключения электроэнергии. Первый из них – бензиновый либо дизельный генератор.

Если в доме пропадает электричество, хозяин жилища заводит генератор, который и обеспечивает дом энергией. Плюс этого решения в том, что генератор можно купить довольно мощный, чтобы он с запасом обеспечивал электроэнергией все домашние приборы.

Минус этого решения в том, что мощный генератор весьма дорог. Кроме этого, он довольно громко шумит, и непрерывно производит выхлопные газы. Также стоит учесть, что генератор постоянно расходует топливо и весьма немало, если генератор достаточно мощный.

Альтернативным решением служит источник бесперебойного питания (ИБП) для газового котла. Здесь домовладелец идёт на компромисс, фактически обеспечивая энергией лишь один, но очень важный прибор – свой газовый котёл. В доме какое-то время не будет света и воды, но, по крайней мере, будет тепло, потому что очень многие современные газовые котлы работают с электроподжигом.

Для работы ИБП требуется один или несколько автомобильных аккумуляторов, которые нужно приобретать отдельно. При отключении внешнего электричества ИБП преобразует заряд аккумуляторов в напряжение 220 вольт, и питает подключённый к устройству газовый котёл.

Преимущество ИБП в том, что этот способ резервного питания тих и экологичен. Среди недостатков – небольшой запас энергии, который способен питать лишь котёл. Кроме того, рядом с газовым котлом Вам наверняка будут мешать один или несколько автомобильных аккумуляторов, связанных проводами с блоком ИБП.

Некоторое время назад появилось и третье решение, которое мы можем использовать. Это так называемая зарядная станция или же портативная электростанция.

Внутри этого устройства расположены ряд небольших аккумуляторов, которые накапливают энергию. Кроме того, многие зарядные станции имеют и преобразователь накопленной энергии в стандартное напряжение 220 вольт, а на внешней поверхности станции имеется обычная электрическая розетка. Также у станции есть информативное табло, которое показывает актуальный уровень ее заряда, и остаток времени работы при текущем уровне нагрузки.

Фактически портативная электростанция представляет собой очень ёмкий повербанк с возможностью подключения к ней бытовых приборов с напряжением 220 вольт. И если в доме отключили электроэнергию, Вы вполне можете запитать свой газовый котёл от этого устройства. И не только котел – к станции можно подключить лампу, монитор, а также и довольно энергоёмкие приборы типа болгарки.

Помимо стандартной розетки, портативные станции имеют также на борту и несколько USD-портов для зарядки гаджетов, что также очень важно в случае временного блэкаута. Также имеется гнездо автомобильной зарядки, чтобы можно было запитать автомобильные приборы с помощью этого устройства

Зарядные станции могут быть очень интересны городским жителям. Потому что при отключении электричества на балконе не заведёшь генератор, а хранить дома несколько автомобильных аккумуляторов негде. Портативная электростанция способна обеспечить семью автономным светом на несколько дней, и всё это время заряжать гаджеты домочадцев.

Если говорить о ценах, то устройство ёмкостью 10800 мАч и номинальной мощностью 500 Вт будет стоить примерно 20.000 – 25.000 рублей. При этом вес устройства составит около 5-ти килограммов, а накопленной в нём энергии хватит, чтобы непрерывно питать газовый котел дома площадью до 200 квадратных метров на протяжении примерно 5,5 часов.

Если же блэкаут затягивается, устройство можно довольно быстро зарядить у друзей или знакомых по соседству, чтобы и далее обеспечивать свой дом теплом и энергией. Стоит отметить, что устройство способно заряжаться от прикуривателя в автомобиле. Поэтому если Вы в течение дня много времени проводите за рулём, домой Вы будете привозить уже заряженную портативную электростанцию.

При полном и/или частичном копировании данного материала, для последующего размещения его на стороннем ресурсе, обратная, индексируемая ссылка на источник обязательна!

06.12.2022 в 20:50

Окупаемость

Один из основных вопросов, возникающих при рассмотрении того или иного источника электроэнергии, — это экономическая выгода или срок окупаемости. Но вначале необходимо проанализировать режим работы станции в течение суток.

Так как главный источник выработки электроэнергии – солнце, то ночное время можно вычеркнуть из режима работы станции, она будет бездействовать Утреннее и вечернее (сумеречное) освещение позволят вырабатывать панелями максимум 20–30% своей мощности, а ведь это самые пиковые нагрузки.

Утром просыпаемся, умываемся, готовим завтрак, попутно смотрим телевизор, орудуем утюгом, феном. Вечером всё тоже самое, но добавляется стирка, уборка, другие хозяйственные хлопоты, требующие потребление электричества.

Дневное время отличается минимальным уровнем потребления электроэнергии, кроме выходных, праздничных или отпускных дней. Ночью энергия необходима для уличных фонарей или домашних ночных светильников, работает холодильное устройство и, возможно, охранная система.

Отсюда следует вывод:

1. Применение сетевой СЭС в качестве вспомогательного устройства, обеспечивающего дневную подпитку электропотребителей, например, строительного инструмента, насоса для поливки садовых растений или электроинструмента, использующегося днём, при уходе за дачным участком.
2. Установка гибридной станции, аккумуляторы которой будут компенсировать утренние и вечерние пиковые нагрузки. Подзарядка накопителей будет осуществляться днём, в период минимального потребления электроэнергии.

Экономический аспект о возможности использования энергии солнца удобнее рассмотреть на конкретном примере:

• дано, — источник с максимальной пиковой нагрузкой до 5кВт в день, подключённый к стационарной электросети;
• круглосуточная эксплуатация станции, установленная в частном доме;
• пятидневный рабочий день, проживающих в этом доме, то есть, присутствуют утренние, вечерние пиковые нагрузки и полная загрузка станции в выходные, праздничные и отпускные дни;
• наличествует земельный участок под газон-огород, живность – максимум собака или кошка, или и то и другое.

Исходя из приведённых данных, следует, что более предпочтительным будет использование гибридного устройства.

• солнечные монокристаллические панели со средним КПД 20% и максимальной мощностью 200 Вт, 6 шт., усреднённая цена 20000 руб.;
• необслуживаемые гелевые аккумуляторы, 2 шт., стоимость единицы 20000 руб.;
• инвертор, — 1 шт. по 90000 руб.

Итого, полный комплект станции (со всеми приборами) обойдётся около 300000 рублей.

Средний срок службы панелей до 25 лет, батарей – до 12 лет. Последних придётся докупить, то есть стоимость стации за весь период эксплуатации составит 350000 рублей. При расчётах не учитывалось улучшение технических АКБ, падение мощности панелей до 80% от изначальных показателей.

Тариф на электроэнергию в 2015 г. составлял для населения 3,5руб/кВт*час. Ориентировочный прогноз роста тарифов около 10% в год.

Тогда, за весь период эксплуатации, изменение тарифа составит:

Год	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30
Руб.	3,5	3,85	4,24	4,66	5,12	5,64	6,2	6,82	7,5	8,25	9,08	10,0	11,0	12,08	13,29	14,62

31	32	33	34	35	36	37	38	39	40
16,08	17,69	19,46	21,41	23,55	25,9	28,49	31,34	34,47	37,92

Общая наработка электростанции составит: 25 лет х 365 дней = 21875 дней.

Расходы в день: 350000 рублей / 21875 дней = 16 руб./день, то есть с 2031года деньги, потраченные на оборудование, полностью вернутся, и начнётся чистая экономия. При более высоких ставках на тариф электроэнергии, например, при ежегодном росте в 15%, срок окупаемости наступит с 2026г.

К сожалению, но в России до сих пор не разработан и принят пакет законов о так называемом «зелёном» тарифе. Такой способ оплаты действует в США, большинстве стран Европы и Украине. Он подразумевает выкуп излишков электричества у населения по повышенным тарифам, например, стоимость продаваемой электроэнергии и выкупаемой, на Украине, различается около трёх раз. При таких же условиях в России, срок окупаемости солнечных станций составлял бы 3–6 лет.

Экскурсия на производство

Производство накопителей разделено по постам, где выполняются различные операции.

Склад компонентов

Начнем со склада компонентов: на него поступают мелкие детали на стеллажах. Крупные компоненты  хранятся в другом месте.

Склад компонентов

Нарезка проводов

Следующий пост — нарезки проводов и опрессовки. На фотографии показан толстый пучок проводов — это жгуты постоянного тока для подключения аккумулятора.

Пост нарезки проводов и опрессовки Жгуты постоянного тока для подключения аккумуляторов

Полуфабрикаты

Переходим к посту полуфабрикатов. Здесь собираются монтажные панели, в корпус устанавливается плата управления, ставятся клеммы и крепятся провода.

Пост полуфабрикатов Монтажная панель

Подготовка аккумуляторов и BMS

Пост подготовки аккумуляторов и BMS — здесь к блоку ячеек добавляется плата BMS с пассивной балансировкой. Ячейки закупаются только класса А, но они все равно проходят входной контроль — проверяется, что здесь нет разбалансировки (разница до 20 мВ на начало эксплуатации).

Готовые блоки ячеек на посту подготовки аккумуляторов и BMS

Стенд испытаний АКБ

На стенде испытаний АКБ проверялись два массива ячеек с активной и пассивной балансировкой. Напомним, что пассивная балансировка (выравнивание напряжения) выполняется резисторами, при этом энергия заряженных ячеек утилизируется в тепло, пока не будут заряжены все ячейки батареи. В активных BMS энергия перераспределяется между неравномерно заряженными ячейками как во время заряда, так и во время разряда. Это позволяет не только повысить КПД циклов заряд/разряд, но также увеличить отдаваемую емкость и сократить тепловыделение. Однако стоят такие системы дороже.

В качестве нагрузки используется тепловентилятор мощностью 2 кВт. Специалисты компании на основе проведения многомесячных наблюдений за циклами разрядки/зарядки собирают статистику о том, как будет изменяться емкость. В сутки система успевает провести около трех циклов. Причем буквально на каждую ячейку есть информация изменения емкости по циклам.

Щит стенда для испытаний аккумуляторов

Обратите внимание на обилие счетчиков WB-MAP — требуется снимать много различных параметров

Приклеивание стекла с логотипом компании

Еще один пост выделен под приклеивание фирменного стекла к металлической двери основного аккумуляторного блока. Стекло прижимается металлу на несколько часов и приклеивается. Также есть и подсветка.

Здесь творится магия приклеивания стекла к металлу А вот и результат: стеклянная панель приклеена к металлу, включена подсветка

Упаковка

Пост упаковки понятен по названию, обратите внимание на брендированные деревянные ящики. Деревянные ящики красиво брендированы

Деревянные ящики красиво брендированы

Модели

Выбрать идеальное устройство бесперебойной энергии можно, ориентируясь на количество кВт, которое механизм способен передавать без снижения частоты. Немаловажным фактором является цена.

Лучшие бюджетные марки бесперебойников являются импортными. Модель BACK-UPS CS 500VA 230V (BK500EI) от производителя APC имеет резервную схему и заряжается всего 6 часов. Выходное напряжение устройства составляет 230 Вольт. Работать механизм может в течение пяти минут при усиленной подачи энергии для компьютера и электрических компонентов.

Выходная мощность достигает 500 ВА, мощность батареи составляет 300 ват. Присутствует устройство для предотвращение перегрузки. Модель радует компактными и небольшими габаритами 91x165x284 мм, а весит всего 6.32 кг. Цена данного устройства составляет 3 094 рублей. Нет автоматической регулировки напряжения. На перебои в сети устройство реагирует за 4-8 мс.

Back Power Pro 500 от производителя Ippon. Ибп заряжается за 4 часа. Мощность его батареи составляет 250 Вт. Есть автоматическая регулировка напряжения, блок весит всего 6 кг. Покупателей порадует цена — всего 1 788 руб. Его габариты: 100x140x330.

Warrior WAR-500A весит всего 4 кг, а его цена составляет 1 529 рублей. Мощность аккумулятора всего (250 Вт). Устройство подзаряжается 6 часов, а работает 8 минут.

PRO550X от Tripp Lite подзаряжается дольше вышеперечисленных моделей — 11 часов. Работает устройство в течение 4 минут, его мощность составляет 275 Вт. Отсутствует управление с ПК. Механизм весит 4.2 кг, а его цена составляет 2 468 руб.

Как выбрать хороший бензиновый генератор: советы покупателям

Подбор с учетом топлива

Бензиновые — самые простые, легко обслуживаются, но расход топлива большой (в сравнении с другими вариациями электрогенераторов). Дизельные — более экономные, подходят под большие нагрузки. Газовые (а также комбинированные) — самые экономные и долговечные, но их перезаправка предусматривает замену баллона, что выполнить быстро не получится (за исключением тех моделей, которые можно подключать к «домашней» газовой сети).

Дополнительный функционал

Наличие розетки на 12В позволяет использовать генератор как «прикуриватель» для автомобиля. А наличие разъема для подключения автоматики потребуется в том случае, если в помещении оборудована, например, система пожарной сигнализации.

Классы мощности: как рассчитать нужную

Чтобы рассчитать подходящую для своих потребностей мощность необходимо отдельно посчитать, сколько потребляет каждое из устройств, установленных дома (которые планируется обеспечивать резервным источником питания). А далее полученное число умножить на 1,3 (для нивелирования пиковых нагрузок). То есть у электрогенератора должно оставаться примерно 30% запаса мощности.

Однофазный или трехфазный: сравнение

3-фазные используются для питания специальных приборов, требующих повышенное напряжение в 380В (станки, высокопроизводительные насосные станции). Для большинства же бытовых приборов необходимо напряжение в 220В.

Какой способ запуска лучше

Самый удобный — электрический или автоматический запуск. Но рекомендуется покупать генераторы, у которых дополнительно предусмотрен и ручной пуск. Это пригодится на тот случай, если встроенный аккумулятор вышел из строя.

Что влияет на цену

На цену влияют:

• производительность;
• тип двигателя (2-тактный или 4-тактный);
• используемое топливо (у бензиновых простая конструкция, у дизельных — сложнее, у газобензиновых — самая сложная);
• наличие дополнительных функций (розетки на 12В, поддержка метана, разъем для подключения автоматики, вариант стабилизации напряжения).

Какие бренды считаются лучшими

Самыми надежными считаются электрогенераторы от Hyundai, но они стоят чуть дороже среднего. Оптимальные в соотношении цена/качество — это Fubag, Daewoo и Huter. Российские бренды (ЗУБР, Спец) по качеству не уступают зарубежным аналогам. Более того, их чаще всего собирают на одних и тех же заводах.

Итого, к выбору электрогенератора подходит необходимо основательно. Самое главное — это понять, для каких целей он приобретается и скольким приборам с его помощью необходимо обеспечить резервное питание. И исходя из этого уже смотреть по собственному бюджету, какие модели будут приемлемыми для потребителя. Как выбрать бензиновый генератор видео

Скачать

• Теория и практика применения аккумуляторов. Виды аккумуляторов. Лучшее, что можно почитать по теме – • Выбор и эксплуатация аккумуляторов для автономного и резервного электроснабжения. / Теория и практика — подробно простым языком, pdf, 6.97 MB, скачан: 640 раз./
• • Дасоян, Новодережкин, Томашевский. Производство электрических аккумуляторов / В книге изложено производство электрических аккумуляторов (свинцово-кислотных, щелочных, серебряно-цинковых и др.), даны необходимые сведения об устройстве, важнейшие электрические и эксплуатационные характеристики, pdf, 19.88 MB, скачан: 392 раз./ .

Как выбрать подходящий

Выбирать ИБП следует, исходя из ситуации, в которой он вам понадобится. Если компьютер мощный или вы используете локальную сеть, то лучше выбирать самый дорогой и мощный бесперебойник, который обеспечит стабильную работу сети. Идеальным вариантом в этом случае станет устройство с двойной схемой.

Для поддержания работоспособности небольших компьютеров, а также электрических приборов в дачах и коттеджах лучше воспользоваться обычными ИБП с небольшой мощностью на базе интерактивной или резервной схемы. Важным фактором является предпочтительная ценовая категория, в рамках которой подбирается машина.

Подключение ИБП в цепь управляющего напряжения

Прежде всего, надо разобраться, где что на выходе ИБП. Буковкой L я отметил фазовые входы-выходы:

Панель для подключений ибп АРС

Это нужно для того, чтобы случайно не перепутать фазу и ноль и не сделать КЗ при подключении ИБП.

Вот, если кому интересно, плата управления холодильником. Через реле внизу платы включаются те самые пускатели на 220 VAC.

Плата управления холодильником

Вот какая схема питания получилась:

Схема питания с использованием ИБП

Под нагрузкой при питании от батареи квазисинус искажался, на выходе было напряжение такой формы:

Back UPS_Напряжение на выходе под нагрузкой

Вообще, при включении ИБП создается жуткая помеха, которая может влиять на работу оборудования, поэтому это тоже надо учитывать.

Стоит сказать, что применяю я источники бесперебойного питания в таких случаях не в первый раз. Чаще всего это требуется там, где питание по каким-то причинам нестабильно, но вполне приемлемо для питания силовой части (двигателей).

А вот в первый раз пользовался такими замечательными приборами. Анализатор напряжения, цифровой осциллограф, и даже тепловизор, которым мы посмотрели температуру клеммных и болтовых соединений. По этому поводу выражаю благодарность Дмитрию, специалисту фирмы “ИК Энергопартнер”. Фирма занимается энергоаудитом, энергосберегающими технологиями, системами энергоснабжения.
