Как выполнить монтаж термоматов
После того, как установлена мощность, по значению ее величины можно выбрать и купить маты для теплого пола. Прежде чем приступать к их укладке, лучше всего предварительно составить схему, как будет располагаться нагреватель. Кроме того, необходимо установить место расположения терморегулятора, монтаж матов теплого пола надо начинать с этой точки.
Терморегулятор может находиться в любом удобном месте. От него пробивают штроб, в котором будут помещены проводники к термодатчику и силовые провода для питания нагревателя. После того, как будет убран мусор с пола, можно начинать укладывать нагревательные маты, теплый пол монтируется по разработанному плану.
Термоматы помещают на пол кабелем вниз, хотя это не является обязательным требованием.
После того как размещены нагревательные маты, под теплый пол подбирают подходящее напольное покрытие. Перед его монтажом термоматы крепятся любым способом, обеспечивающим их неподвижность. Для этого могут быть использованы клей, жидкие гвозди или другой, аналогичный метод крепления.
Когда выбирают напольное покрытие, укладывая теплый пол, маты под плитку можно считать оптимальным вариантом реализации обогрева комнаты.
Благодаря расположению термоматов в слое плиточного клея, отпадает необходимость делать дополнительную стяжку, и вследствие этого высота пола увеличивается незначительно. Такой обогрев, когда используют, создавая теплый пол, маты, отзывы, распространенные в Интернете, оценивают положительно. Другие варианты теплых полов под плитку.
Монтаж терморегулятор и датчика температуры
Регулятор тепла устанавливается в предназначенном для него месте. Провод, который будет соединять регулятор и кабель укладывает в гофру. В свою очередь, гофра помещается в трубу и доводится до места расположения датчика. Датчик устанавливается на расстоянии 300-400 мм. от края стены между витками кабеля. Это дает возможность адекватно замерять температуру системы.
Гофру следует уложить без перегибов (особенно актуально это в районе плинтуса), а край, упирающийся в систему заизолировать герметиком, во избежание попадания раствора стяжки.
Датчик температуры тоже размещается в гофре. Такое место его установки оправдано тем, что существенно повышает ремонтопригодность этого прибора.
Подводка кабелей электрического теплого полаСхема подключения терморегулятора к теплому полу электрическому
Укладка электрического теплого пола на стяжку
Это самый распространенный способ укладки нагревательных матов электрического теплого пола. Он эффективен при последующей укладке плитки. Вместо классической стяжки применяется плиточный клей, толщина которого получается меньше толщины стяжки.

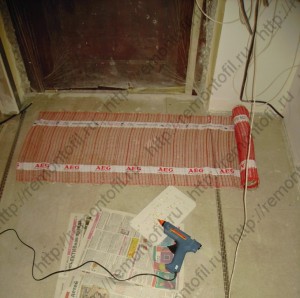

Для крепления мата на поверхности применяют двухсторонний скотч. Когда требуется изменить конфигурацию мата, на нем производится надрез. По нему можно провести разворот на 90/180 градусов. Необходим контроль целостности кабеля. Напольный обогрев может устраиваться на старом кафельном слое.
Основные этапы монтажа электрического теплого пола под плитку рассмотрены ниже:
- мастер должен подготовить место постановки температурного датчика и терморегулятора. Термостат должен размещаться на высоте от 30 до 90 см от поверхности пола. При выборе места необходимо учесть, чтобы обеспечивалось удобство эксплуатации и устройство не мешало расстановке мебели. В местах с высоким уровнем влажности прибор выносится за пределы помещения;
- реализуется разметка и отмечается зона установки термостата. Проводится разметка места монтажа силового кабеля и температурного датчика. От стены до датчика должно находиться не менее 50 см. При установке кабеля требуется проверить, чтобы сечение провода силовой линии соответствовало силе тока нагревательного мата;
- посредством перфоратора или электродрели вырабатывается отверстие для монтажа терморегулятора. Мастер должен соблюдать технику безопасности, защиту перчатками и очками;
- промышленным пылесосом собирается пыль;
- при помощи штробореза или углошлифовальной машины реализуется штроба размером 2*2 см. Она необходима для монтажа кабеля питания мата и монтажной гофротрубки с температурным датчиком;
- проводится монтаж датчика и регулятора. Датчик помещается в гофротрубку. Конец провода с датчиком должен размещаться на самом краю, внутри гофры. Перед установкой гофра плотно закрывается заглушкой, что предотвратит проникновение цементного раствора или плиточного клея;
- в предварительно подготовленную штробу укладывается гофра. Для фиксации принято использовать дюбель-хомуты или специальные пластиковые клипсы. Радиус изгиба изделия у стены не должен быть меньше 50 мм;
- проверяется корректность электрических соединений. Шпателем штроба с гофрой заполняется плиточным клеем;
- поверхность пола проходит подготовку: удаление мусора, очищение щеткой. Пол покрывают грунтовкой для лучшей адгезии в плиточным клеем;
- на основание встык настилается подложка. Отражающая сторона должна быть обращена вверх. Все швы проклеиваются металлическим скотчем;
- перед монтажом нагревательного мата выполняется разметка с соблюдением всех отступов;
- на размеченной площади проводится укладка матов теплого пола под плитку;
- если при укладке теплого пола, матам под плитку требуется придать определенную форму, сетчатое основание разрезается на фрагменты, без повреждения нагревательного кабеля;
- при монтаже теплого пола, маты, сформированные на фрагменты, не должны накладываться друг на друга, кабель не должен пересекаться;
- датчик при укладке матов теплого пола размещается посередине между витками кабеля;
- после монтажа поверхность проверяется на отсутствие механических повреждений;
- проводится проверка корректной работы теплого пола измеряется сопротивление мата. Полученные значения сверяются с данными инструкции;
- штроба заполняется раствором, проводится подключение электрического теплого пола к терморегулятору в соответствии с указаниями инструкции.
Если нагревательные маты будут использоваться в качестве основного обогрева, их мощности будет недостаточно, — потребуется устройство дополнительного теплоизоляционного слоя
Далее требуется проверить работоспособность мата, в систему на 1 мин подается напряжение. Если напольный обогрев смонтирован корректно, на терморегуляторе включается индикатор зеленого цвета, мат начинает нагреваться. После проверки питание отключается.
Укладка напольного покрытия

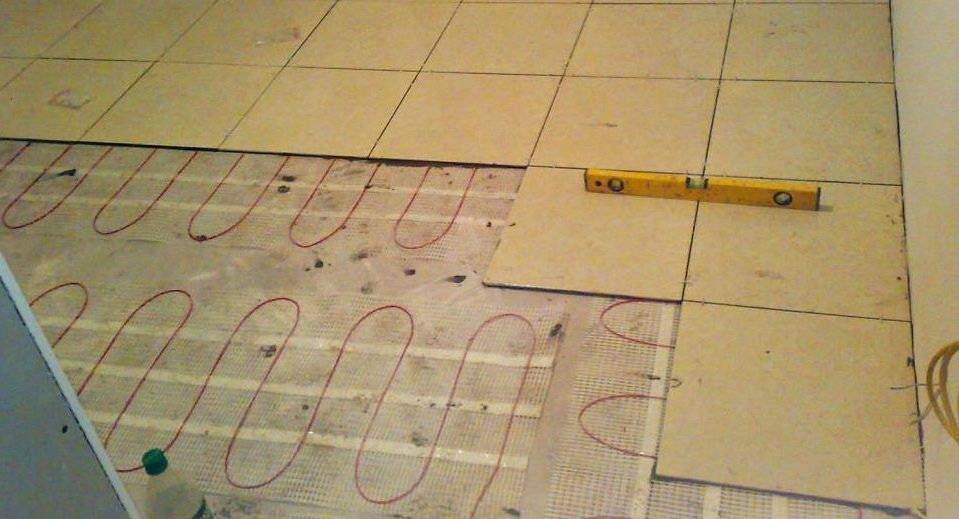

После того, как мастер убедился в работоспособности системы, приступают к заливке раствора для фиксации плитки. В помещении должен соблюдаться стабильный микроклимат, недопустимо наличие сквозняков.
Клей наносится небольшими участками, плитка слегка вдавливается в раствор. Толщина рабочего слоя должна составлять 8-10 мм. Состав должен покрывать нагревательный мат полностью, соприкасаясь со всей поверхностью декоративного покрытия, без образования воздушных полостей. Когда клей полностью просох, можно приступать к эксплуатации напольного обогрева.
Подготовка основания
Схема укладки электрического теплого пола
Укладка выбранных элементов происходит после окончания всех черновых работ – штукатурки стен, потолков, заливки стяжки и других. Чтобы уложить данные конструкции для устройства теплого пола, необходимо тщательно очистить основание. Нужно удалить пыль, грязь, застигшие частицы раствора после оштукатуривания поверхностей.
Для подготовки основания своими руками рекомендуют использовать шпатель или специальный растворитель, который устранит все лишнее. После этого поверхность пола нужно увлажнить водой и очистить при помощи щетки или веника.
Какой вид электрического пола выбрать?
Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.
Нагревательные кабели
Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.
Выпускается два вида нагревательных кабелей – одно- и двужильные.
Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.
Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.
Большим технологическим шагом вперед стало производство двужильный кабелей.
Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.
Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.
Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.
Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.
И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).
Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.
Обогревательные маты
Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.
Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.
Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.
Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.
Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.
Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.
Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.
Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.
Что еще потребуется для работы
Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.
Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.
Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».
Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.
Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».
При использовании электрических матов под кафель такую подложку не делают.
Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.
Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.
Применение в помещениях
Дополнительный обогрев с применением термоматов используют в ванных комнатах, санузлах, на кухнях, в бассейнах и других помещениях с холодными полами.
Такие отопительные системы обладают рядом преимуществ:
- благодаря тому, что нагревательный кабель не контактирует с атмосферой, они не сушат воздух в помещении;
- за счет надежной изоляции электрические теплые полы можно применять в помещениях с любой влажностью;
- благодаря тому, что нагревательные элементы спрятаны в пол, увеличивается полезная площадь комнаты.
Помимо термоматов часто применяются электрические кабели. Они хорошо подходят в тех случаях, когда теплый пол должен выполнять роль основной отопительной системы — к примеру, в загородном доме. Главное в такой ситуации — выбрать достаточно мощный термокабель, который обеспечит хороший прогрев помещения.
Теплый пол на основе термоматов — это эффективная и долговечная система, которая хорошо подойдет для дополнительного обогрева помещения. Она обеспечит комфорт и защитит ноги от переохлаждения. Термоматы достаточно просты в монтаже, и с их укладкой и подключением к электросети можно справиться своими силами.

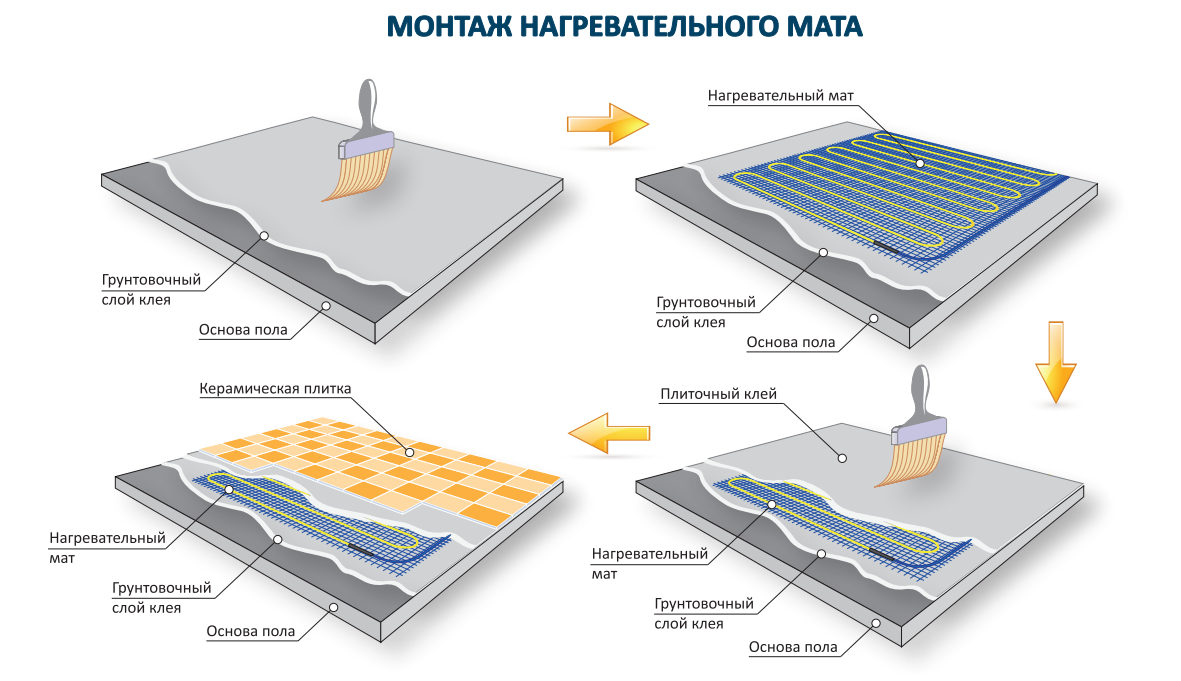

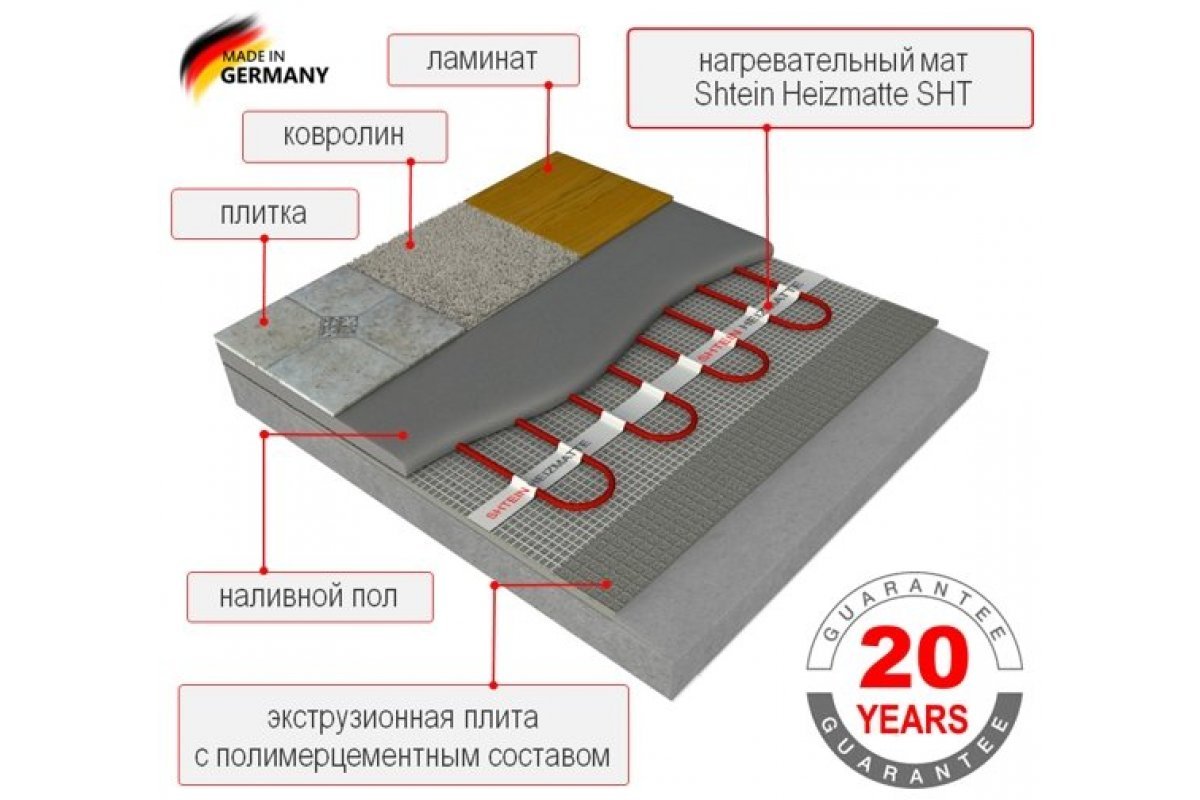

Два способа монтажа теплого пола
- Нагревательный мат заливается тонким слоем наливного пола, и после его высыхания производится укладка плитки.
- Теплый пол устанавливается в слой клея для плитки в момент укладки.
Для тех, кто будет впервые производить монтаж теплого пола, лучше всего выбрать первый способ. Он чуть дольше по выполнению, но зато с гарантированным результатом. Второй способ мы также рассмотрим, но позднее. Приступим.
Укладка теплого пола своими руками
Тщательно очищаем стяжку пола от загрязнений, отслоений.
Правильно грунтуем, это очень важный момент. Подробности рассказывались не раз, например: Укладка плитки на пол.Подготовка стяжки
Разворачиваем теплый пол вдоль стены (или согласно конфигурации помещения), сеткой вниз. На нее нанесен самоклеющийся слой, но способность его не велика. И в случае применения наливных смесей, мат теплого пола может просто всплыть. Чтобы избежать этого, фиксируем сетку (не кабель!) к стяжке пола с помощью клеевого термопистолета.
Как только доходим до границы расположения теплого пола, разрезаем сетку посередине кабельной петли и разворачиваем в необходимую нам сторону. Укладываем и фиксируем термоклеем.

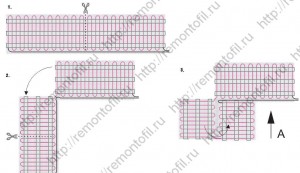

Варианты разреза нагревательного мата.
Мат лучше всего выбирать двужильный. У него один, так называемый холодный, провод для подключения. У одножильных потребуется возвращать еще один провод от места окончания нагревательного кабеля (на фото выше). Также необходимо заметить, что одножильные системы обладают большим излучением и предназначены для установки лишь в хозяйственных помещениях с непродолжительным нахождением людей. Для всех остальных помещений с постоянным присутствием людей рекомендовано использование двухжильных систем теплого пола.
В месте соединения нагревательного и холодного кабеля всегда существует утолщение, муфта. И её диаметр больше заявленных 3,5 мм толщины мата. Поэтому для уменьшения высоты, если это принципиально, делам канавку в стяжке. Фиксируем холодный кабель используя отрезки сетки мата и термоклей.
Проверяем, что мат теплого пола плотно прилегает к стяжке, надежно закреплен, не имеет повреждений. Измеряем сопротивление и сравниваем с биркой.
Подробно зарисуйте или сфотографируйте, используя линейку, расположение мата теплого пола, датчика, соединительной муфты и кабеля. Выполняя капитальный ремонт квартиры своими руками нужно быть готовым ко всему, вдруг понадобится что-то просверлить позднее или возникнут неисправности в системе.
Чтобы нам было легче, устанавливаем оцинкованные штукатурные маяки 6мм по длине помещения. И подготавливаем штукатурное правило. Маяки установили, ведем по ним правилом “на сухую”, как по рельсам и проверяем, что мат нигде не торчит. Теплый пол 3,5-4мм, маяки 6мм, то есть правило нигде не должно цеплять кабель.
Заливаем тонким слоем наливного пола. Главные условия успеха: смесь должна работать от 4 мм(или менее) и предназначена для использования в системе теплый пол.
Смесь замешиваем согласно инструкции производителя.
Стягиваем правилом все лишнее и добавляем смесь, пока не зальем всю площадь.Если возле выхода из помещения Вы столкнулись с тем, что смеси много и она стремится от правила в обратную сторону, то аккуратно удалите лишний объем в ведро. Лучше небольшие “ямки” на стяжке, чем бугры.
Наливные полы допускают хождение уже через 4 часа (см.инструкцию), проверяем ровность покрытия, если есть бугры, то их можно счесать правилом. И вновь измеряем сопротивление, сравниваем с контрольным значением. Если все отлично, то дожидаемся полного высыхания смеси для теплого пола, обычно не менее 7суток и переходим к укладке плитки.
Подключение терморегулятора
Зачищаем провода в распаячной коробке. Если Вы точно не уверены, какой провод фазовый. То включите напряжение, определите фазу индикатором и отключите напряжение. На терморегуляторе обычно обозначены места подключения L-фаза и N-ноль, земля к экрану. Или используется нумерация цифрами и приложена схема подключения (см.обязательно!), пример: 1-2 датчик,3-4 мат и 5-6 ноль и фаза.
Датчик теплого пола подключается без соблюдения полярности.
Порядок подключения:
- Снимаем лицевую панель. Держится на защелках. Или в случае с механическим, первой удаляется ручка переключателя температуры
- Снимаем рамку
- Подключаем терморегулятор к сети и датчику
- Закрепляем в подрозетнике
- Устанавливаем рамку, панель (ручку).
Дожидаемся высыхания плиточного клея, затираем швы плитки и только тогда впервые включаем электрический теплый пол.
Предварительная подготовка
Основание пола должно быть ровное и сухое.
Необходимый инструмент и оборудование: отвертка, рулетка, маркер, нож, электрическое измерительное оборудование и обжимной инструмент (плоскогубцы).
- 2.1. Определите место расположения терморегулятора.
Терморегулятор желательно размещать вблизи источника питания (220 В) со свободным доступом. На функционирование термостата не должны влиять прямые потоки теплого воздуха от других источников тепла, солнечные лучи, сквозняки из дверей и окон.
2.2. Определите конфигурацию зоны обогрева.
2.3. Составьте схему расположения греющих полос.
Монтаж теплого пола удобнее начинать от терморегулятора (для наименьшего количества проводов).
2.4. Нарисуйте электрическую схему и рассчитайте максимальный потребляемый ток теплого пола.
Пример, для площади обогрева 10 квадратных метров при использовании пленки удельной мощностью Р уд. = 220 Вт/м² суммарная мощность системы составит Р сум. = 2200 Вт, а ток соответственно I макс. = Р сум. / U = 2200 Вт / 220 В = 10 Ампер.
Нужно убедиться, что для выбранного терморегулятора максимальная нагрузка допускается более 2,2 кВт или 10 А (желательно на 20% больше).
Если суммарная мощность системы отопления превышает допустимую для одного термостата, то необходима установка дополнительного терморегулятора.
Порядок при укладке материалов должен строго соответствовать порядку указанному на рисунке!
Тонкий теплый пол
Термоматы просто и легко монтировать
Для создания качественного эффективного подогрева уложенного напольного покрытия и равномерного распределения тепла в помещении современные производители выпускают несколько моделей оборудования.
Одна из самых результативных – маты теплого пола под плитку, оснащенные электрическими нагревательными элементами. Кабель, имеющий малое сечение, закреплен на специальной сетке, свернутой в рулон.
Особенность такой конструкции заключается в простоте монтажа и удобстве эксплуатации. Полноценный обогрев возможен благодаря максимальной приближенности матов к нижней поверхности плитки.
Такая конструкция хорошо переносит стяжку, накладываемую поверх
Маты под плитку укладывают на подготовленную ровную поверхность основания пола, а поверх них на плиточный клей кладут кафель или керамогранит. Существуют одно- и двужильные нагревательные маты.
Одножильные системы монтируют на поверхности бетонной стяжки, а двужильные на любом напольном покрытии. Основанием для такого устройства может служить не только цементно-песчаная стяжка, но и деревянные полы, ламинат или паркет.
Кабель одножильной конструкции укладывают так, чтобы начинались работы от установленного на стене термостата, и после завершения монтажа второй конец тоже подходил к нему.
Кроме того, такая система требует подготовки качественного теплоизоляционного слоя с использованием:
- пенополистирола;
- пенопласта;
- жесткой теплоизоляционной коробки.
Двужильные термоматы можно укладывать только в одну сторону
Двужильный имеет в своем оснащении возвратную жилу и концевую муфту. Это позволяет осуществить подключение к терморегулятору только с одной стороны, оставляя второй конец кабеля в месте завершения укладки.
Нагревательные маты – это готовая система теплого пола, мощность которой составляет от 100 до 180 Вт/м².
Как произвести монтаж кабельного мата
В состав электрических систем теплого пола входит три составляющих:
- греющий элемент;
- терморегулятор;
датчик температуры.
Укладка матов производится на ровное основание. Причем в данном случае маты могут укладываться непосредственно на старую кафельную плитку. Если же в качестве основания выступает черновой пол, на него необходимо уложить теплоизоляцию, к примеру, листы пенополистирола, и демпферную ленту по периметру. Это позволит использовать систему более рационально, не тратя энергию на обогрев нижнего бетонного перекрытия.
Кабельные маты нельзя укладывать под мебель, если она стоит не на ножках, а также под бытовую технику, так как при нагревании тепло не сможет подняться вверх и вернется к кабелю, что приведет к перегреву системы и выходу ее из строя. Укладывать маты под плитку следует, отступая от стен и мебели 15-20 см.
Плюсы и минусы нагревательных матов
Укладывать матовый пол начинают с монтажа терморегулятора. Для этого в стене специальной насадкой на дрель высверливают круглое отверстие и штробят канавку к полу. В канавку вкладывают шланг датчика температуры, предварительно надев на него гофру. Следует учитывать, что в эту же канавку будут помещаться и провода системы теплого пола.
Технические характеристики кабельных матов
Перед укладкой матов проверяют их работоспособность. Для этого с помощью тестера измеряется сопротивление жил и изоляция.
Показатель первого должен соответствовать паспортным параметрам с допустимой погрешностью на уровне 5-10%. Показатель измерения изоляции должен соответствовать бесконечности.
Теперь раскатывают маты, начиная он стены, на которой установлен терморегулятор. Дойдя до противоположной стены, сетку разрезают, не повреждая кабеля, и поворачивают мат в нужном направлении. В помещениях со сложной геометрией можно срезать кусок сетки, освободив кабель, и уложить его отдельно также в виде змейки.
Установка датчика температуры для кабельного мата
Когда укладка матов завершена, греющие элементы повторно тестируют, а затем устанавливают датчик температуры. Для этого необходимо проложить штробу от стены по полу размером не менее 0,5 м
Важно, чтобы шланг датчика располагался не возле одного отрезка кабеля, а между двумя
Таким образом, показания датчика будут наиболее полно отражать текущую ситуацию. Конец шланга, находящийся в полу, защищается изоляцией от попадания плиточного клея. В конец шланга, заведенного в терморегулятор, вставляется непосредственно сам датчик.
Если на нижней стороне матов нет самоклеющегося слоя, маты закрепляют на полу малярным скотчем, скобами или гвоздями, прибивая ими сетку.
Далее провода матов заводятся в монтажную коробку и подключаются к соответствующим клеммам, а затем проводится тестовое включение системы. Согласно существующим нормам, допустимая температура теплого пола должна составлять 30°С, поэтому на терморегуляторе необходимо выставить именно такой параметр.
Подключение кабельного мата к термостату
Убедившись в исправной работе электрического теплого пола, можно укладывать плитку на клей, специально предназначенный для таких систем. Клей можно наносить непосредственно на маты, однако во избежание повреждения кабеля, его желательно защитить армирующей сеткой.
Следует помнить, что укладывать плитку на маты можно при условии увеличения расхода плиточного клея. Поэтому толщина покрытия вместе с клеем должна превышать 2 см. А эксплуатировать систему теплого пола можно лишь после полного высыхания клея.

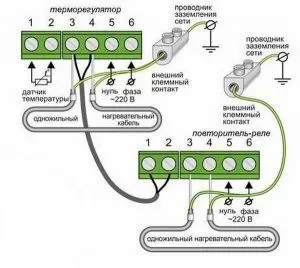

Подключение кабеля к терморегулятору
После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.
Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.
А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.
Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.
Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.
После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.
После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.
Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.
Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.
Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.
фазная жила – Lтп
нулевая жила (синего цвета) – Nтп
Как рассчитать мощность системы
Укладка электрического теплого пола под плитку, чаще всего, подразумевает использование системы лишь в качестве дополнительного обогрева. В этом случае расчеты производятся на основе усредненных значений:
- для обогрева кухни и другого жилого помещения требуется 110-150 Вт/м²;
для ванных комнат и санузлов – 140-150 Вт/м².
При выборе между одножильными и двужильными системами теплого пола важно учитывать их устройство и температуру в помещении, которая будет наиболее комфортной для каждой конкретной семьи. Хотя требуемую температуру могут поддерживать обе системы, устройство двужильных позволяет достигать ее гораздо быстрее
Устройство матов
Все кабельные маты делятся на два вида:
- одножильные;
двужильные.
Каждый из них имеет свои особенности монтажа и эксплуатации.
Маты с одножильным кабелем состоят из полимерной сетки, на которой уложен кабель определенного диаметра и с соблюдением определенного расстояния между петлями. Устройство таких матов заключается в единственной жиле, изготавливаемой из латуни, или другого материала. Сопротивление, возникающее в результате подачи электричества, способствует нагреву материала.

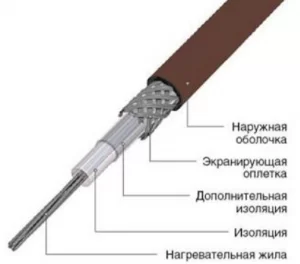

Строение одножильного кабеля
Безопасность при эксплуатации системы теплого пола достигается несколькими слоями изоляции, которой покрыта жила. Максимальная температура ее нагрева составляет порядка 80°С, однако изоляция способна выдерживать более интенсивный нагрев.
Устройство одножильного кабеля влияет на срок его эксплуатации, увеличивающийся или уменьшающийся в зависимости от интенсивности нагрева. Это означает, что со снижением температуры нагрева значительно увеличивается срок службы кабеля.
Но в таком случае для поддержания оптимальной температуры в помещении придется увеличить расход материала.
Двужильные маты состоят из такой же полимерной сетки, на которой закреплен кабель, состоящий из двух жил. Его устройство существенно увеличивает нагревательную мощность системы.

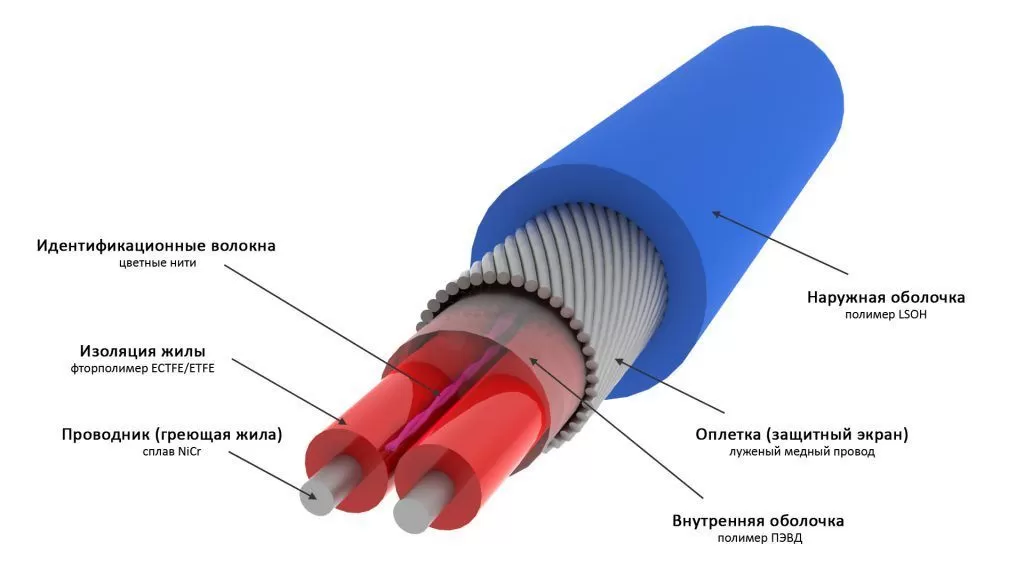

Схема двухжильного греющего кабеля
Несмотря на то, что в процессе монтажа и эксплуатации одножильных и двужильных систем теплого пола существенной разницы не заметно, подключить второй вариант гораздо проще. Двужильные маты подключаются путем замыкания между собой контактов на концах кабеля. Подключение одножильных систем осуществляется путем подвода двух холодных концов кабеля.
https://youtube.com/watch?v=b3Ddf6UcXwc

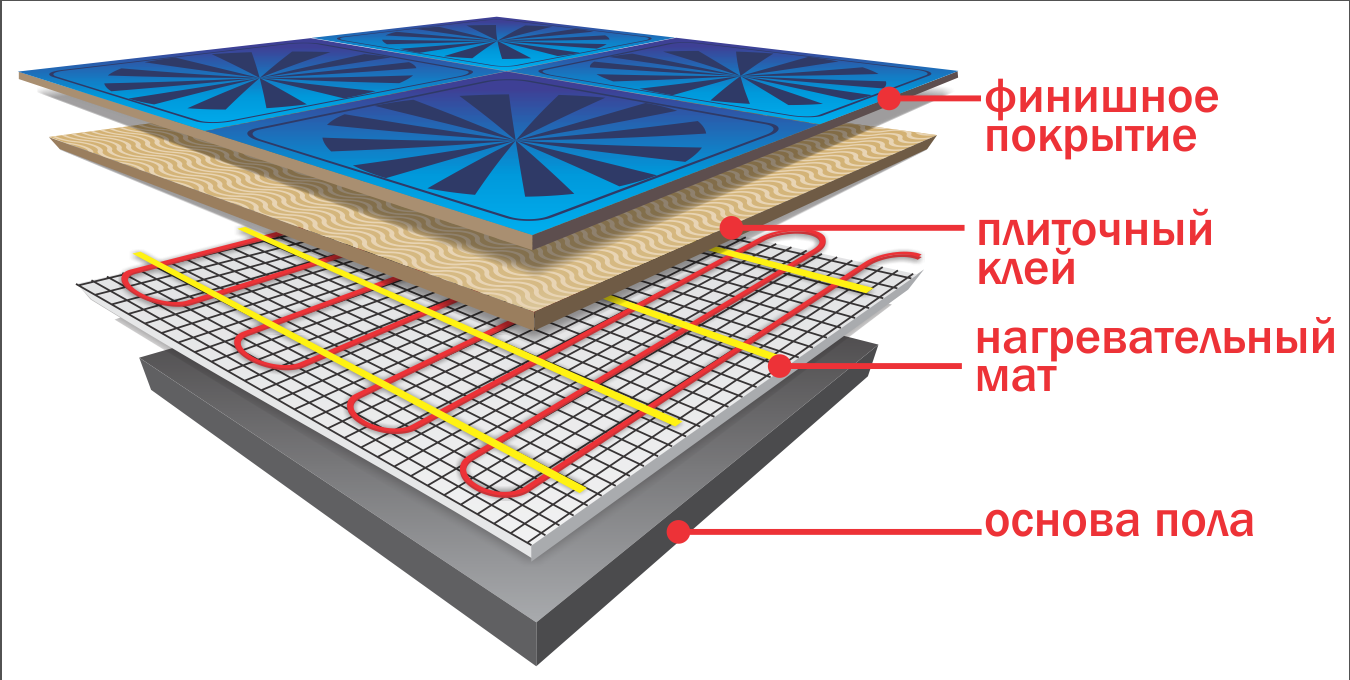

Устройство нагревательных матов
Уход за теплым покрытием с плиткой
Многие после установки теплого пола под кафельную плитку интересуются тем, нужно ли как-то по-особенному ухаживать за таким напольным покрытием.
Однако уход за ним ничем не отличается от ухода за обычным напольным плиточным покрытием, где нет под ним обогрева. Вы можете смело применять все те же моющие средства, как и обычно при мойке плитки.
Однако нюансы в плане ухода все же небольшие существуют. Вот они:
- проводите влажную уборку пола почаще, поскольку он способен быстро сохнуть, а это способствует быстрому распространению пыли по помещению, что негативно отражается на здоровье жителей квартиры или дома;
- не применяйте для уборки средства, содержащие кислоту, а для придания покрытию блеска используйте теплую воду с размешанным в ней нашатырем в количестве одной столовой ложки;
- устаревшую грязь с плитки можно стереть при помощи смеси из жидкого мыла и сахарного песка, оставив ее на полу на 15 минут, а затем смыв чистой и теплой водой;
- плитку от мусора нужно чистить мягкой щеткой, особенно это касается твердых частиц грязи, которые царапают поверхность;
- не нужно специально передвигать мебель, чтобы она не находилась в местах непосредственного обогрева, так как это может негативно сказаться скорее на мебели, а не на поле.
Все эти нюансы и рекомендации позволят значительно увеличить срок эксплуатации вашего теплого пола.
Решение по укладке теплого пола под кафельную плитку отличное тем, что ваше помещение будет не только иметь красивый вид, но и хорошо обогреваться, так как обычное отопление не всегда способно оправдать наши ожидания в плане обогрева.
Как выбрать?
Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:
- Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
- Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.
Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.
Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.
Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели. Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола
Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.
Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.
Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.
Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.
Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится
Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева
Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные
Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.
Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.
Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.
Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.
Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.
Всего же существует три разновидности терморегуляторов.
Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.
Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.
Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.
Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.
