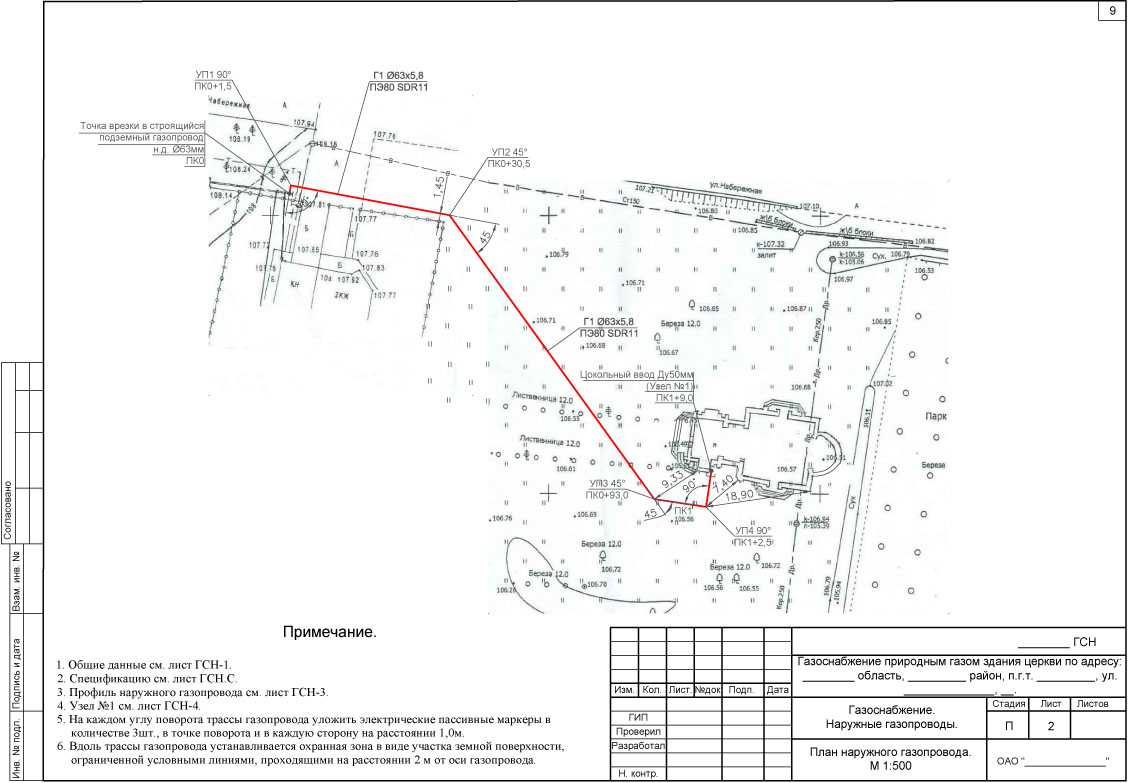

Особенности устройства надземного газопровода

Теплоизоляция трубопровода

Технология прокладки газопровода для уменьшения потерь тепла предусматривает использование изоляционных материалов. Утепление состоит из покровного и теплоизоляционного слоев, между которыми может быть добавлен пароизоляционный слой. При монтаже наружных газопроводов используют специальные трубы в скорлупе, покрытые оцинкованным листом, утепление не горючими ламельными матами или цилиндрами, фольгированными алюминием. Теплоизоляционный материал обеспечивает сохранение тепла, исключает образование конденсата при эксплуатации в условиях постоянного перепада температур и холодного климата.

Чтобы учесть все требования надежности и безопасности, действия согласовываются на любом этапе от проектирования до монтажа газового отвода. Выполнение сборочных операций производится квалифицированными рабочими с соответствующими допусками и удостоверениями, а контроль качества сварных соединений выполняется специально аттестованными лабораториями. Только комплексный подход позволит выполнить качественно работы и вовремя сдать объект в эксплуатацию.

Для эффективного выполнения сборки и получения работоспособной системы требуется опыт, специально подготовленный персонал, обладающий нужным опытом, получивший соответствующие допуски.

Работы занимают длительное время и выполняются в несколько этапов:

• Подготовка задания, сбор исходных данных. На этой стадии проводится обследование территории и здания, где пройдут газоотводы и трубопроводы, определение особенностей рельефа, влияния находящихся на участке объектов, выбираются ближайшие дымовые трубы.
• Разработка проекта, определяющего протяженность и конфигурацию вертикальных и горизонтальных газопроводов, необходима для изготовления узлов и деталей, конструкций для его установки, составления ппр. Проект согласовывается в Ростехнадзоре.
• Строительство системы для отвода газа, прокладка труб, установка арматуры и приборов.
• Оформление исполнительной документации, пуск и наладка.
• Испытание и сдача объекта в эксплуатацию.

На всех этапах учитываются требования, предъявляемые к прокладке газовых труб согласно правилам, приведенным в приказе Ростехнадзора от 27.12.12 № 784 «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов». Расчеты выполняются исходя из условий эксплуатации газопровода, характеристик транспортируемого вещества. Определение высоты установки трубопроводов, подбор материала теплоизоляции выполняется строго в соответствии с нормативной базой и учитывает требования поставщика технологического оборудования.

Факторы, которые необходимо учитывать при проектировании трубопроводов для отвода газов:

• Трубопровод должен обеспечивать проход газов по всей высоте и длине трубы, удаляя продукты сгорания.
• Необходимо создание эффекта «самотяги». Расчеты должны учитывать особенности оборудования.
• Трубопроводы проектируются в каждом случае по-разному, и требуют индивидуального подхода при разработке.

Укладка газопровода

Укладка газопровода — один из основных этапов монтажа надземного газопровода. Правильная укладка газопровода обеспечивает его надежность и безопасность эксплуатации. В данном разделе будут рассмотрены основные этапы укладки газопровода.

1. Подготовка места укладки газопровода:
   • Очистка территории от растительности, камней и других препятствий.
   • Выравнивание поверхности для обеспечения ровной укладки газопровода.
2. Маркировка участка под укладку газопровода:
   • Выставление осей газопровода и определение трассы.
   • Установка опор и определение мест для закрепления газопровода.
3. Подготовка газопровода к укладке:
   • Проверка и очистка газопровода от механических примесей и посторонних частиц.
   • Защита газопровода от коррозии с помощью антикоррозийного покрытия.
4. Укладка газопровода:
   • Раскатка газопровода по предварительно подготовленной трассе.
   • Фиксирование газопровода при помощи специальных скрепляющих элементов и крепежных деталей.
5. Проверка укладки газопровода:
   • Проверка газопровода на отсутствие повреждений, неплотностей и других дефектов.
   • Проверка соответствия газопровода требованиям безопасности и нормативным актам.

Важно подчеркнуть, что укладка газопровода должна выполняться с соблюдением всех требований и норм безопасности, а также с учетом особенностей местности и климатических условий

Характеристики процесса и особенности транспортировки наружного газопровода

Наружный газопровод – это система трубопроводов, предназначенная для транспортировки газа на длинные расстояния от месторождения к потребителю.

• Характеристики процесса:
  • Газ транспортируется под высоким давлением, что позволяет экономить на транспортных расходах и передавать большие объемы газа.
  • Используются специальные компрессорные станции для поддержания давления и передачи газа на большие расстояния.
  • Газопровод проходит под землей или морским дном в пределах экономической зоны соответствующих государств.
  • Для транспортировки газа используются специальные стальные трубы, которые защищены от коррозии и выдерживают высокое давление.

Особенности транспортировки:Газопроводы могут проходить через различные природные и географические условия, поэтому при их строительстве необходимо учитывать сложность местности и геологические особенности.
Важным этапом при создании газопровода является экологическая оценка и мониторинг воздействия на окружающую среду.
Особое внимание уделяется безопасности: газопроводы должны соответствовать высоким требованиям по устойчивости к чрезвычайным ситуациям и противостоять внешним воздействиям, например, землетрясениям или наводнениям.
Транспортировка газа по наружному газопроводу отличается высокой эффективностью и экономичностью, что делает его одним из наиболее востребованных способов транспортировки газа.

2.5.280

Пересечение ВЛ 110 кВ и выше с надземными и
наземными магистральными и промысловыми трубопроводами* для транспорта горючих
жидкостей и газов, как правило, не допускается.

________________

* Магистральные и промысловые трубопроводы в дальнейшем
именуются магистральные трубопроводы.

Допускается пересечение этих ВЛ с действующими
однониточными наземными магистральными трубопроводами для транспорта горючих
жидкостей и газов, а также с действующими техническими коридорами этих
трубопроводов при прокладке трубопроводов в насыпи.

В районах с вечномерзлыми грунтами допускается пересечение
ВЛ 110 кВ и выше с надземными и наземными магистральными нефтепроводами, а также
с их техническими коридорами без прокладки нефтепроводов в насыпи. При этом
нефтепроводы на расстоянии 1000 м в обе стороны от пересечения с ВЛ должны
отвечать требованиям, предъявляемым к участкам трубопроводов категории I, а в
пределах охранной зоны ВЛ 500 кВ и выше – категории В по строительным нормам и
правилам магистральные трубопроводы.

В пролетах пересечения с ВЛ надземные и наземные
трубопроводы для транспорта горючих жидкостей и газов, кроме проложенных в
насыпи, следует защищать ограждениями, исключающими попадание проводов на
трубопровод как при их обрыве, так и необорванных проводов при падении опор,
ограничивающих пролет пересечения.

Ограждения должны быть рассчитаны на нагрузки от
воздействия проводов при их обрыве или при падении опор ВЛ, ограничивающих
пролет пересечения, и на термическую стойкость при протекании токов КЗ.

Ограждение должно выступать по обе стороны пересечения на
расстояние, равное высоте опоры.

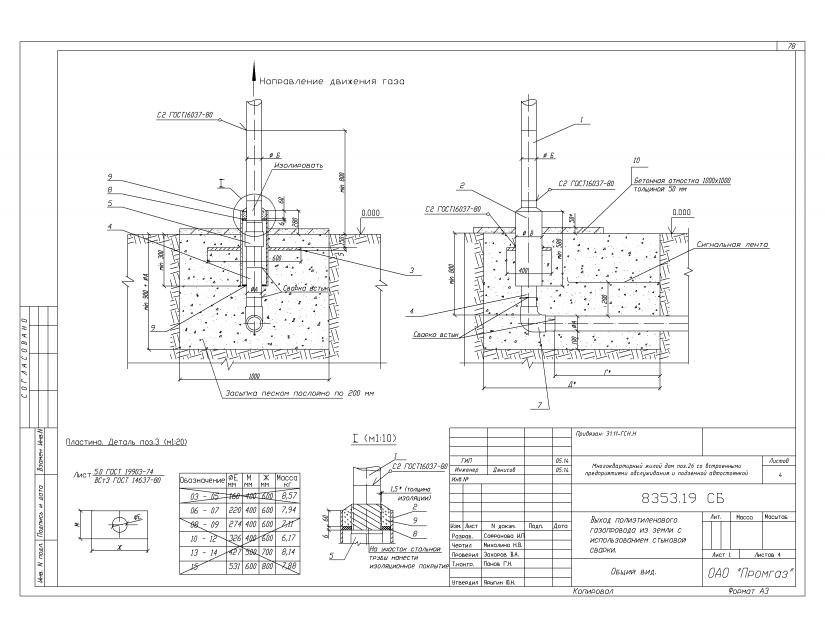

Преимущества такого типа ввода сети

Одно из преимуществ заключается в том, что отделочные работы можно отложить на второй план. А это значит, что придется потратить меньше материальных средств на прокладку коммуникации. Еще один важный плюс, который также уменьшает количество работы и стоимость проекта, — это отсутствие необходимости в проведении радиографического контроля. Поэтому нет необходимости и в просветке, так как отсутствуют сварные стыки в конструкции.

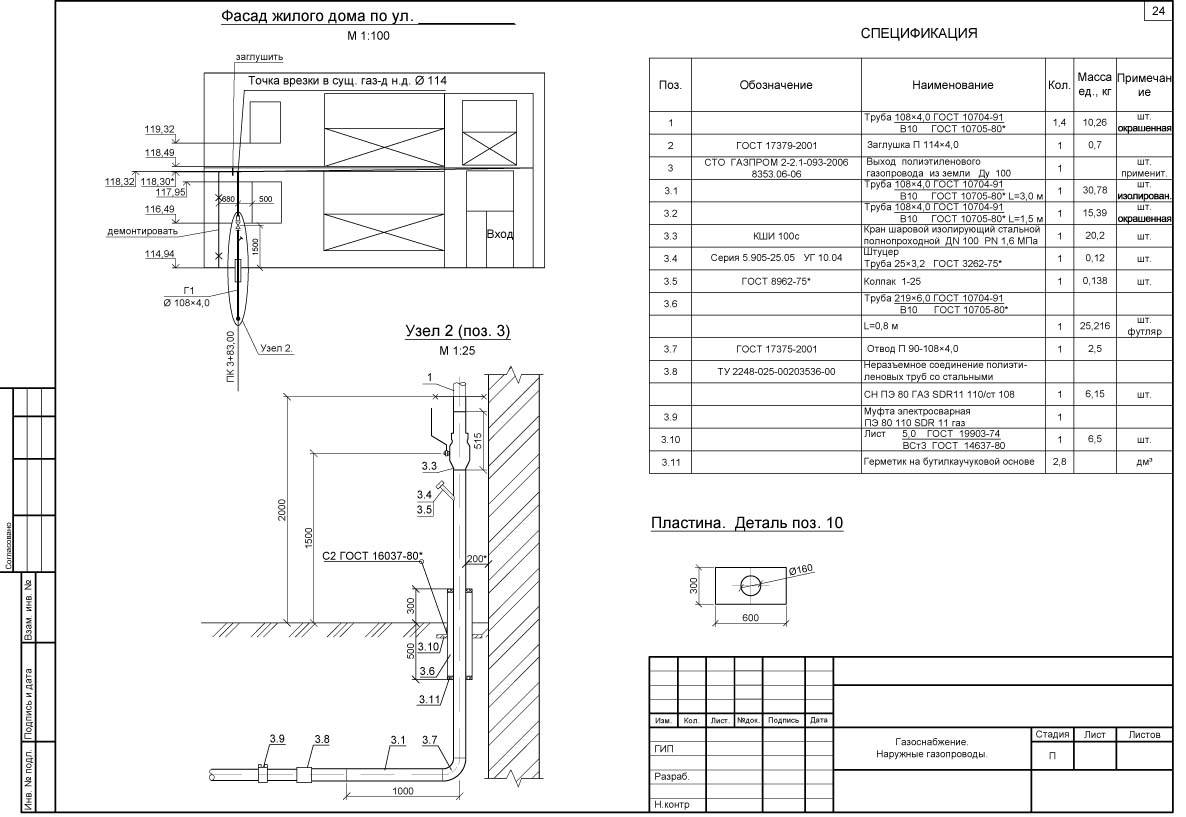

Из-за использования при проведении цокольного ввода футляров для всех труб, они отлично изолируются от попадания влаги внутрь. Это значительно повышает срок эксплуатации оборудования. Отпадает необходимость также и в ИС, так как центровка и качественная электроизоляция обеспечивается и без этого.

Еще один плюс утепленного футляра заключается и в том, что он дает дополнительную теплоизоляцию. Это позволяет применять цокольный способ ввода газопровода практически во всех климатических условиях. Система может устанавливаться в районах, где наблюдается повышенная сейсмическая активность. Для этого трубы имеют все необходимые характеристики и конструкцию, способную выдерживать высокие механические нагрузки.

Так как в нижней части трубопровода используется полиэтилен для соединения труб, то это дает возможность применять систему в пучинистом грунте. Этот материал отличается средней плотностью, которой вполне хватит для нормальной работы газопровода в глине.

Вентиляция и безопасность

При установке газовой колонки обязательно должна использоваться вытяжная труба (прочитайте: «Нюансы установки вытяжных труб для газовой колонки – советы мастера»). Гибкую гофтрубу из алюминия для этих целей применять запрещается. Вытяжные трубы для колонки могут быть только стальными или оцинкованными. Газовую колонку, как и любой другой прибор для нагревания рекомендуется оснащать предохранителями: они перекроют подачу газа в случае затухания пламени.

Особенности обустройства газопровода на кухне из тонкостенных металлических труб:

• Работа начинается с перекрывания газового крана подачи.
• Если газовую трубу на кухне необходимо перенести, газопровод следует предварительно продуть для удаления остатков газа их системы.
• Газовая труба на стене должна быть очень хорошо закреплена. Для этого в комплектацию изделия входят хомуты и скобы: их применяют с учетом диаметра и протяженности трубопровода.
• При прохождении возле газопровода электрического кабеля, следует соблюдать между ними расстояние в 25 см. Газовая система и электрический распределительный щиток должны отстоять друг от друга на 50 см.
• Газопроводная кухонная система не должна соседствовать с охладительными приборами типа холодильника или морозильной камеры. Если закрыть газовые трубы холодильником, его радиатор, скорее всего, будет перегреваться.
• При монтаже тонкостенных газовых труб следует удаляться нагревательных приборов и газовой плиты.
• Запрещается прокладка газовых труб в кухонном помещении по поверхности пола, под раковиной, возле посудомоечной машины.
• При проведении ремонтных работ желательно не применять источники искусственного света. Помещение необходимо постоянно проветривать.

Указанными нормативами можно руководствоваться при эксплуатации как уже готовых газовых систем, так и при установке или переносу газопроводов.

Соединение газовых труб

Габаритные трубы из стали, имеющие сварные швы, обычно используются для газопроводов с сечением ½–2. Трубы, являющиеся бесшовными, подходят для более крупных соединений в газовой системе. Под землей лучше всего прокладывать стальные битумизированные трубопроводы без швов, которые имеют не сварные, а резьбовые стыки. Принцип сцепления у их частей аналогичен тому, что применяется у водопроводных (по типу фитингов). Раструбы в этом случае уплотняются современными герметиками или льном со специальной пропиткой.

Запорные краны газопроводов герметизировать нежелательно, ведь в этом случае их будет проблематично открыть при срочной необходимости. Такие краны следует плотно подгонять друг к другу и закрывать вручную или ключами. В подвальных помещениях трубы стыкуют хомутами и скобами, а там, где они проходят через стену, защищают особым чехлом. В шлакобетонной кладке поверхность газопровода дополнительно покрывают изолирующей антикоррозионной краской.

Герметики для соединений газовых труб — необходимые составы и приспособления, игнорировать применение которых нельзя. Они обеспечивают должный уровень надежности стыков и позволяют продлить срок службы оборудования.

Источник

Виды, конструкции и монтаж газопроводных опор

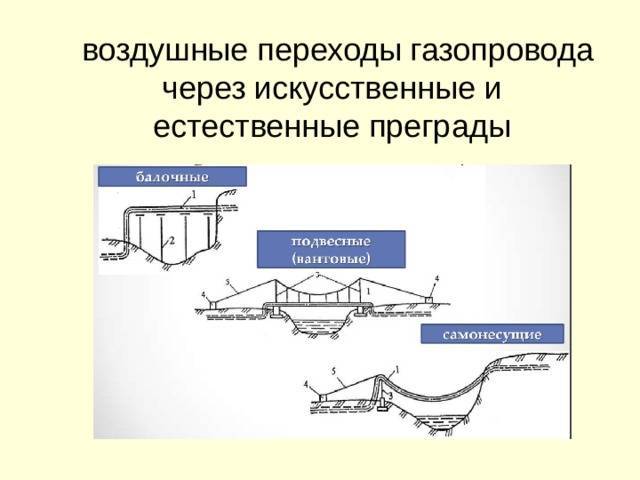

В промышленности существуют десятки разновидностей опорных конструкций, предназначенных для надземных газовых сетей высокого и среднего давления. С магистралями низкого давления, подающими голубое топливо в частные дома, ситуация намного проще. Здесь не применяют сложные скользящие опоры и мощные эстакады. Их ставят на трубопроводах большого диаметра и протяженности.

В частном домостроении применяют жесткие опоры. Они фиксируют трубу в проектном положении, не позволяя ей отклоняться от горизонтали и вертикали. Конструкция жесткой опоры состоит из двух элементов:

• стойки (труба или профиль);
• платформы с креплением.

В качестве стоек чаще всего используют стальную трубу. Ее диаметр выбирают в зависимости от размера поперечного сечения газовой магистрали. На практике пользуются простым правилом: диаметр стойки должен быть равен диаметру газопровода, но не менее 57 мм.

Нужно помнить о том, что какую бы мощную трубу вы не взяли в качестве стойки, она не будет держать магистраль без надежной заделки в грунт. Поэтому перед началом монтажа выполняют бетонирование опорных конструкций. Для этого в грунте выкапывают или бурят ямки. Глубина заделки стоек в бетон зависит от их высоты и диаметра газовой трубы. Она определяется расчетом и указывается в документации. Чаще всего за основу берут чертежи типовой серии 5.905-18.05, в которых указаны узлы и варианты крепежа надземных газопроводов.

В плотном сухом грунте с небольшим содержанием крупных камней можно обойтись без бетонирования. В этом случае трубы просто забивают в землю на заданную глубину или ставят винтовые сваи. Выставив опорные стойки по уровню, к ним приваривают опорные платформы.

Для фиксации трубы к платформе используют неподвижные опоры. Наибольшее распространение получили два вида таких конструкций:

• Фиксация опор с круглым хомутом, изготовленным из металлического прута;
• плоским хомутом из стальной полосы.

Монтаж труб ведут, оставляя между хомутом и опорной платформой зазор не менее 1,5 мм. Для защиты от коррозии между трубой и опорой ставят прокладку из алюминиевого листа.

Каким должно быть расстояние между опорами

Ответ на этот вопрос дают нормативы. Дистанцию между опорными стойками выбирают, исходя из диаметра трубы, используемой для прокладки магистрали. Для газопроводов низкого давления, прокладываемых к частным домам, максимально допустимые расстояния между опорами должны быть такими:

• газовая труба диаметром 25 мм – 2,5м;
• 32мм – 3,2м;
• 40мм – 3,9м;
• 57мм – 4,9м;
• 76мм – 6,4м;
• 89мм – 6,9м;
• 108мм – 8,3м;
• 133мм – 9,6м;
• 159мм – 10,4м.

Кроме диаметра магистрали, расположение опор выбирают, учитывая расстояние до сварочных стыков. Согласно требованиям норматива ОСТ 108, для труб диаметром до 50 мм расстояние от опоры до ближайшего стыка сварки не должно превышать 5 см. Для трубопроводов большего диаметра эта величина принимается не больше 20 см.

Дистанция от опоры до точки установки на трубе фасонной детали или регулирующей арматуры четко не нормируется. В нормативе содержится только одно требование, гласящее, что это расстояние должно быть минимально возможным.

Для устранения напряжений, вызванных температурным расширением металла газовой магистрали, применяют линзовые и сильфонные компенсаторы. Владелец частного дома может не беспокоиться об их установке. Эти устройства необходимы, когда протяженность трубы составляет сотни метров.

Требования к материалу опор и месту их установки

Поскольку опорные блоки для труб можно приобрести в готовом виде, то нет необходимости детализировать прочностные характеристики металла, из которого они изготовлены. Производители используют для них особо прочные марки стали, стойкой к коррозии и деформационным нагрузкам.

Для исключения изгибающих напряжений эти детали необходимо устанавливать точно посередине опорной платформы.

Прокладка подземных газопроводов

Данный вид монтажа включает в себя прокладку газопровода под землей. Как правило, подобный монтаж требует заранее подготовленные вырытые траншеи. При этом следует учитывать глубину вырытого канала и проводки коммуникации согласно проекту, она должна быть не менее 0,8 м. При выборе месторасположения необходимо учитывать расстояние до зданий, сооружений и других коммуникаций (канализация, тепловая сеть). Нежелательно прокладывать подземный газопровод вблизи деревьев, поскольку их корневая система может затруднить его ремонт и эксплуатацию. При прокладке труб и сборки газового устройства таким способом следует учитывать следующие моменты:

Схема укладки подземного газопровода

• промежуток между газопроводом и другими подземными коммуникациями должен быть не менее 0,2 м;
• на участках пересечения с коммуникационными коллекторами газопроводные трубы нужно протягивать в футлярах;
• газовая магистраль размещается выше других инженерных сетей;
• футляры должны выводиться за пределы пересечения на расстояние не менее 0,2 м;
• с помощью гидроизоляционных материалов обрабатываются концы футляров.

Виды бестраншейной прокладки труб

Другим способом подземного монтажа является бестраншейный вариант прокладки. Подобный вариант является наименее затратным. Преимущества бестраншейного способа прокладки газопровода в следующем:

• яуменьшает финансовые затраты на устройство газопровода;
• снижает время проведения монтажа.

Подземный способ прокладки газопровода является наиболее безопасным, однако реализация такого монтажа обходится дороже.

На каком расстоянии от газовой трубы можно ставить забор

Нормами и правилами строительства четко не устанавливается максимально допустимое расстояние от надземного газопровода до сооружений.

Забор не может располагаться в охранной зоне газопровода, ограждения не могут проходить вдоль насыпи коммуникаций, даже в одностороннем порядке.

При варианте подземной прокладки газопровода существуют ограничения по расстоянию до забора. Так, заборы могут располагаться на расстоянии не менее 2 метров от места расположения газопроводной сети

Важно, чтобы дистанция от газопровода до забора соблюдалась по обеим сторонам коммуникационной насыпи

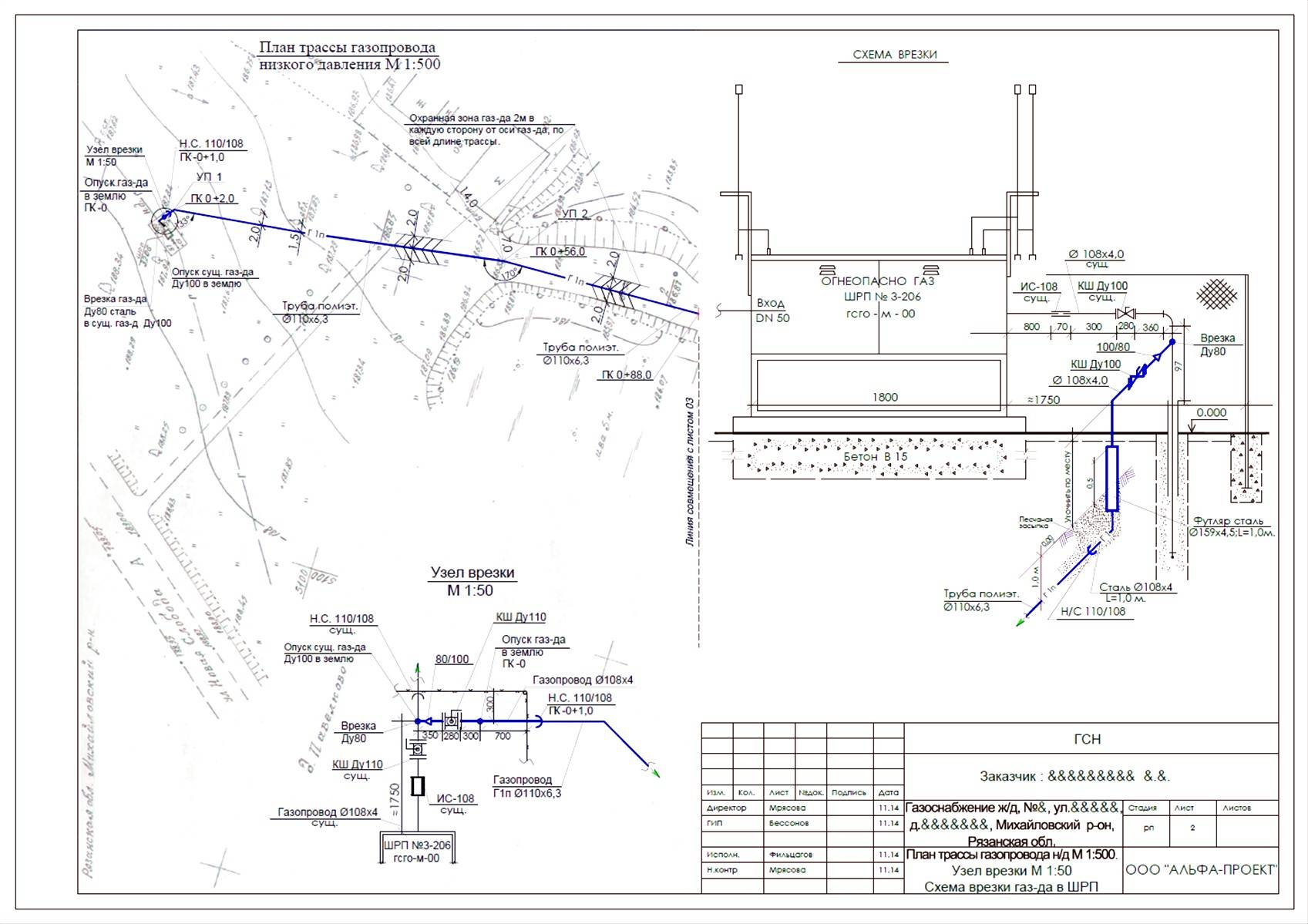

Особенности устройства газовых магистралей

Когда понятно назначение газопровода, легче выбрать способ его устройства или монтажный материал. Например, если нужно подключить к магистрали отдельно стоящий коттедж, предварительно анализируют рельеф территории, берут пробы грунта, рассчитывают расстояние и наиболее короткий путь, ищут способы экономии ресурсов.

Рассмотрим более подробно технические и юридические стороны устройства этих видов газопроводов – подземного и надземного.

При укладке подземных коммуникаций важно заранее просчитать все нюансы: длину магистрали, глубину траншеи, вид трубного материала. По правилам монтажа, глубина заложения подземного газопровода равняется 0,8 м – учитывается не дно траншеи, а расстояние до верхней точки трубы или футляра

По правилам монтажа, глубина заложения подземного газопровода равняется 0,8 м – учитывается не дно траншеи, а расстояние до верхней точки трубы или футляра

Если территория пустынная, без дорог и строений, допускается глубина, уменьшенная до 0,6 м

Наоборот, траншеи придется углублять, если на участке выявлены следующие факторы:

• сложные почвенно-климатические условия;
• повышенные динамические нагрузки;
• подземные воды.

Динамические нагрузки характерны для городов и промышленных зон – это резкие колебания температуры, наличие автомобильных магистралей, трамвайных и железнодорожных путей.

Если по территории дачного участка будет пролегать дорога, траншею под газопровод, проходящий под ней, делают глубже. В некоторых случаях используют и другой вид магистрали – надземную

Если подземные газопроводы пересекаются с другими коммуникациями, следует соблюдать между ними определенные расстояния:

• 0,1 м и более – до дождевой или дренажной канализации;
• 0,2 м и более по вертикали – до водостоков, канализационных или тепловых труб;
• 0,5 м и более – до телефонного, сетевого или электрического кабеля.

Последнее расстояние можно сократить, если обе магистрали – газовая и электрическая – заключены в защитные футляры.

Надежные футляры для усиления защиты также используют, если газовые трассы под землей пересекают ж/д пути или автострады. При этом концы футляров герметизируют – запаковывают предварительно просмоленной льняной прядью, а затем закупоривают битумом.

Недалеко от места пересечения, на расстоянии не более 1 км, вырывают неглубокие колодцы и устанавливают в них отсекающие краны. Кольцевым газопроводам требуется два отключающих устройства, а тупиковым – достаточно одного, расположенного со стороны подачи топлива.

Возможна подземная (подводная) прокладка труб и в более сложных условиях, при пересечении водных преград – каналов, рек, ручьев. Выбирают прямолинейные участки со стабильным, устойчивым руслом, спокойным течением, крепкими пологими берегами, не размываемыми водой. Для труб применяют усиленную изоляцию

Для экономии ресурсов и увеличения скорости работ в одну траншею допускается укладывать 2 или более газопровода. Их располагают на одном уровне или ступенчато так, чтобы сохранялась возможность быстрого доступа и ремонта. Расстояние между трубами до 30 см диаметром – не менее 0,4 м.

В некоторых случаях следует соблюдать уклон, например, если в здание вводят неосушенный газ. При монтаже труб в промерзающем грунте устанавливают конденсатосборники, и тогда уклон должен вести в их сторону.

Чтобы не возникал провис трубопровода, провоцирующий изгибы труб и деформацию стыков, предотвращают просадку грунта в траншее. Для этого на дно укладывают плотно засыпку из твердых пород, а затем – слой песка.

Перед началом работ производят разметочные работы, выверяют прямые участки, а также горизонтальные и вертикальные углы

Траншею под трубы вырывают одноковшовым экскаватором, доработку выполняют ручным способом. Параллельно производят транспортировку труб на место

Производят монтаж газопровода: укладывают последовательно трубы, соединяют их сварным способом. В конце обязательно проводят испытания

Для засыпки больших траншей используют спецтехнику, для узких канав – ручной труд. Во время засыпки укладывают сигнальную ленту, устанавливают знаки

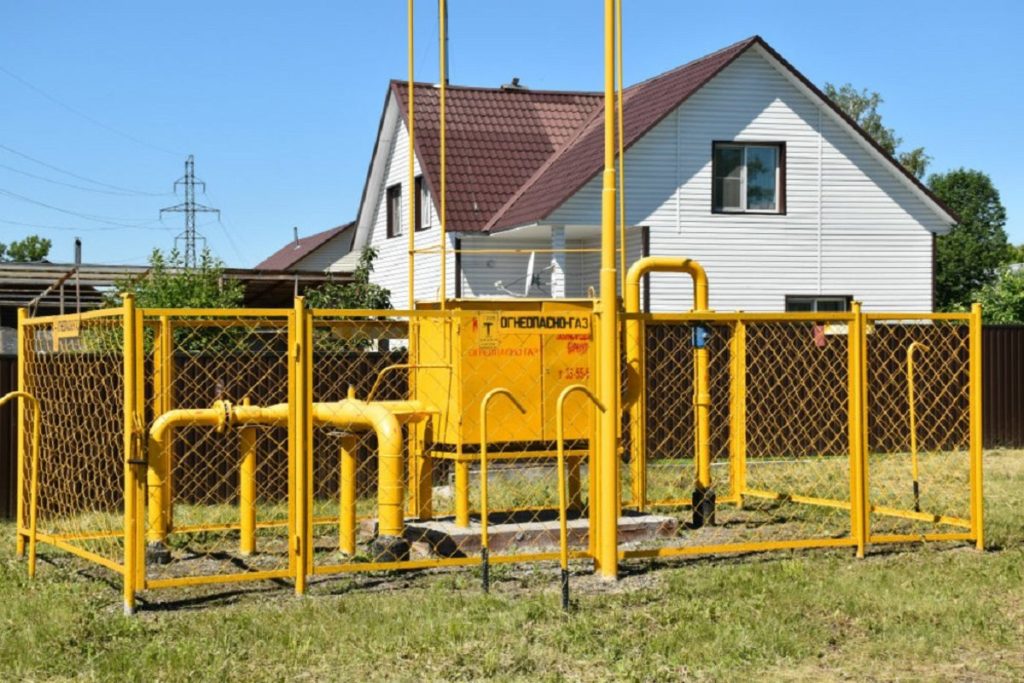

Все работы до точки подключения магистрали к частной сети газопотребления – дело ГРО, а все, что делается внутри двора, как снаружи, так и в доме, уже забота владельца.

2.5.281

Опоры ВЛ, ограничивающие пролет пересечения с надземными и наземными трубопроводами, а также с канатными дорогами, должны быть анкерными нормальной конструкции. Для ВЛ со сталеалюминиевыми проводами площадью сечения по алюминию 120 мм и более или со стальными канатами площадью сечения 50 мм и более, кроме пересечений с пассажирскими канатными дорогами, допускаются анкерные опоры облегченной конструкции или промежуточные опоры. Поддерживающие зажимы на промежуточных опорах должны быть глухими.

При сооружении новых трубопроводов и канатных дорог под действующими ВЛ 500 кВ и выше переустройство ВЛ не требуется, если выдерживается наименьшее расстояние в соответствии с табл.2.5.39.

Выводы и полезные видео по теме

Обзор входа в подвал – снаружи и внутри:

Вход газа в дом из бензобака:

Меры по прокладке газопровода в доме:

Устройство входа в подвал – лишь один из этапов подключения дома к трассе, доставляющей природное топливо, но к этому нужно отнестись серьезно и ответственно. Рекомендуется заключить договор с сервисной компанией, которая установит, подключит, протестирует и в будущем проверит работу трубопровода.
