Технические характеристики и разновидности сверхярких светодиодов

Цветовая маркировка.

Маркировка led в мире не стандартизирована. Изготовитель сам решает, что он будет обозначать на корпусе.

Светодиоды российского производства маркируются цветовым кодом. Он состоит из цветных кружочков или черточек. Примеры маркировки приведены ниже на рисунке.

Цветовая маркировка российских индикаторных светодиодов.

Рассмотрим маркировку известных мировых производителей.

Philips.

В качестве примера возьмем модель Luxeon Rebel. Она маркируется LXML-ABCD-EFGH. В этой аббревиатуре зашифровано следущее:

• LXML – серия;
• ABC – информация о свете:  как распределяется, цветовая температура;
• D – величина тока;
• E – запасная буква на будущие модели;
• FGH – яркость (в люменах).

Cree.

Фирма предлагает обозначение SSSCCC-BD-0000-NNNNN, где:

• SSS – серия;
• CCC – описание цвета:
• BD – индекс цветопередачи:
• 0000 – код производителя;
• NNNNN – индивидуальный номер по цветовой температуре и яркости. Стоит уточнить в техническом описании.

Технические характеристики

Основной технической характеристикой сверхяркого светодиода средней мощности является световой поток (лм). Среди параметров слаботочных моделей вместо него часто фигурирует сила света (кд).

Например, двухвыводные круглые светодиоды от Cree серии С503 с минимальным углом свечения 15° характеризуются силой света 11-40 кд, что примерно в 10 тыс. раз больше, чем у советского АЛ307. Светодиоды с такой яркостью, измеренной при токе в 20 мА, поистине заслуживают звания High Brightness.

Всем известные четырёхвыводные P4-пиранья, от компании Cree, обладают световым потоком в 5–8 лм (I=70 мА) с углом свечения 40-120°. Несколько лет назад это считалось огромным достижением. Размещенные в квадратном корпусе со встроенной линзой и, благодаря устойчивости к вибрации, они до сих пор находят применение.

Семейство PLCC является самым многочисленным из группы сверхярких светодиодов от Cree и насчитывает более 20 моделей. Весь модельный ряд предназначен для поверхностного монтажа и отличается высокими цветовыми характеристиками (разнообразием бинов). В самой яркой модели (однокристальный белый PLCC-4) световой поток равен 7 лм при номинальном токе 30 мА. За рубежом PLCC часто используются в архитектурном освещении.

Белые яркие SMD светодиоды от Samsung серии 541 с углом рассеивания 120° способны произвести до 38 лм при токе 65 мА. Не отстаёт от них и продукция Lumileds. Например, линейка Luxeon 3030 выделяется световым потоком 72–109 лм, в зависимости от цветовой температуры. Стоит учесть, что столь высокие значения светоотдачи Luxeon 3030 измерены на токе 120 мА.

Классификация светодиодов

По типам их можно классифицировать на 220, 24 и 12 В. Есть светодиоды и с более низкими требованиями по количеству переменного тока. В них встраивают специальные резисторы. Изделия с известной маркировкой от производителя SMD 3528/5050 пользуются большим спросом у потребителей. Если рассматривать другие маркировки последнего поколения, например, SMD 2835/5730/5630. Данные изделия светят максимально ярко. У этой группы светодиодов показатели люмен намного выше остальных маркировок. Если рассматривать мощность светового потока, то она выглядит следующим образом: — От 4.5 до 5 Люмен для SMD 3528. — От 12 до 14 Люмен для SMD 5050. — От 24 до 28 Люмен для SMD 2835. — До 75 Люмен для SMD 5630. — До 75 Люмен для SMD 5730. SMD 5730 является самым мощным и может подойти для любой сферы использования.

Виды

Существует несколько разновидностей светодиодов повышенной яркости. Они различаются по названию фирм-изготовителей этих устройств или по типу монтажа на несущую поверхность:

• Epistar. Название этих изделий пошло от наименования тайваньской компании-производителя. Это компактные высококачественные сверхяркие светодиоды, которые имеют большой срок службы. Широко используются в разных областях светотехники;
• Cree. Такие лампы — детище американской одноименной компании. Светодиоды отличаются низким энергопотреблением, продолжительным сроком эксплуатации и высоким качеством. Это является причиной дороговизны элементов Cree;
• SMD. Название означает способ монтажа — непосредственно на несущую поверхность (surface mount device). Эта группа устройств наиболее распространена и обширна. Состоит из элементов в корпусе PLCC различных серий — LN, LA, LN, LP и т.д.
• STD. Стандартные и всем известные круглые или овальные светодиоды сигнального типа. Серии — 374, 503, 4SM, 5SM и т.п.;
• P4 (Пиранья). Светодиод, напоминающий по форме корпуса SMD, но приподнятый над поверхностью несущей плоскости для увеличения вентиляции и отведения тепла. Серии — P41, P42, P43.

Существуют также мощные сверхяркие LED-элементы фирмы Cree, известные как XLamp. Они оснащены радиаторами для теплоотведения, поскольку высокая мощность способствует увеличенному нагреву, который губителен для светодиодов. Выпускается три разновидности светильников — XR, XP и MC. Они активно используются для установки в автомобильную систему освещения.

Печатная плата светодиодов

Печатная плата позволяет максимально точно определить качество светодиодной ленты. Рекомендуется выбирать изделия с гибкой конструкцией. Она получила название «FPC»

При выборе нужно обратить особое внимание на полупроводники и качество их нанесения. Если плата качественная, то в ней можно наблюдать использование прокатной меди. Чтобы обеспечить низкий уровень сопротивляемости качественная плата должна быть двухсторонней

Двухсторонняя плата позволяет обеспечить мягкое и равномерное свечение по всему периметру. В платах низкого качества производитель используется обычное напыление. За счет маленькой толщины такого напыления печатная плата светодиода за короткий срок приходит в неисправное состояние. Чтобы отличить напыление от прокатной меди, следует проводник потереть. Напыление быстро сотрется, поэтому такое изделие не рекомендуется покупать

Чтобы обеспечить низкий уровень сопротивляемости качественная плата должна быть двухсторонней. Двухсторонняя плата позволяет обеспечить мягкое и равномерное свечение по всему периметру. В платах низкого качества производитель используется обычное напыление. За счет маленькой толщины такого напыления печатная плата светодиода за короткий срок приходит в неисправное состояние. Чтобы отличить напыление от прокатной меди, следует проводник потереть. Напыление быстро сотрется, поэтому такое изделие не рекомендуется покупать.

DIP светодиоды

Сокращение DIP расшифровывается как Direct In-line Package. Именно их в первую очередь начали массово выпускать в недалеком прошлом.

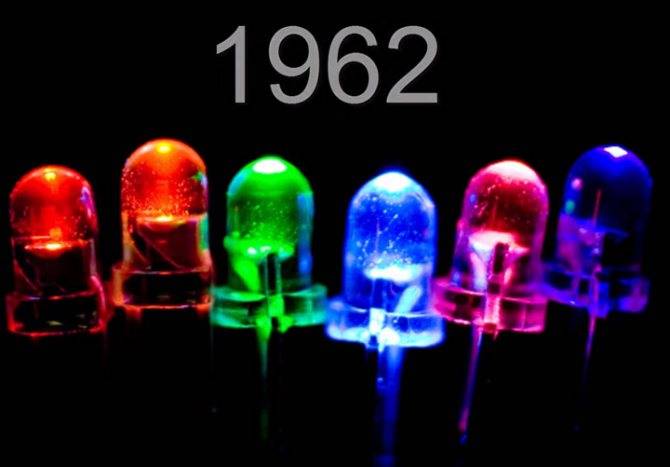

Трудно представить, но первые неказистые экземпляры для рядовых пользователей стоили от 200$ за штуку.

На сегодняшний день они уже не так распространены, но все же применяются:

в устройствах индикации

в панелях электронных приборов

световых табло

или елочных украшениях

По форме корпуса они могут быть круглыми, овальными или прямоугольными. Самые популярные типоразмеры с выпуклыми линзами – 3,5,8,10мм.

Напряжение питания 2,5-5В, при токе до 25мА.

Бывают разноцветными и многоцветными (RGB). Это когда в одном корпусе спрятано 3 перехода, а внизу есть 4 вывода.

В электрических схемах все светодиоды обозначаются как обычный диод с двумя стрелочками.

Несмотря на малые размеры и свою “древность”, отдельные модели из-за специфической формы корпуса, могут выдать в 1,5-2 раза больше яркости, чем некоторые SMD.

К тому же потребление энергии у DIP меньше чем SMD, да и стоят они дешевле. Однако SMD технология не стоит на месте и с каждым годом их параметры стремительно сближаются.

Вот таблицы с основными техническими характеристиками (сила света, рабочее напряжение, сила тока, угол свечения, цена) для индикаторных светодиодов DIP разных типоразмеров. А также расшифровка маркировки их названий и обозначений (для просмотра нажмите на соответствующую вкладку):

Круглые 3ммКруглые 5ммКруглые 8ммКруглые 10ммПрямоугольныеКвадратныеОвальныеЦилиндрические

Фосфорилированный арсенид галлия

КПД известных материалов оказывался слишком мал для создания сверхъярких светодиодов. Так Холоньяк и Бевака пришли в 1962 году к необходимости фосфорилирования арсенида галлия для улучшения характеристик. Особенностью новых приборов стала высокая когерентность излучения. Это означало, что аппаратуру связи ждут дальнейшие усовершенствования, однородность пучка играет большую роль.

Современные технологии

Прежде речь шла о разработках преимущественно инженеров фирмы IBM, если не считать секретных проектов НАСА. В 1962 году в борьбу включилась знаменитая General Electric. Выращивая кристаллы методом газофазной эпитаксии, инженеры компании добились заметных успехов. Быстро удалось повысить КПД устройств, но когерентность излучения сильно снизилась. Цена Дженерал Электрик вдвое превышала Texas Instruments, партия вышла мизерной.

В 1968 году Монсанто выкупили права и занялись массовым выпуском светодиодов на основе фосфорилированного арсенида галлия. Объем продаж ежегодно рос как минимум вчетверо, но в абсолютном отношении оставался микроскопическим. Появляются наконец первые светодиодные цифровые дисплеи (табло).

Характеристики светодиодов 5 мм. Основные параметры светодиодов в светодиодных лампах, ленте, светильниках

При выборе светотехнического устройства необходимо принимать во внимание параметры установленных в нем светоизлучающих диодов. Рассмотрим главные характеристики

Ток

Однокристальные светодиоды имеют среднюю величину рабочего тока в пределах 200 mA. В многокристальных чипах ток соответственно выше. Нестабильность тока, выдаваемого драйвером (блоком питания), негативно сказывается на интенсивности свечения и длительности службы. Увеличение тока является причиной повышения цветовой температуры и оттенка свечения чипа.

Напряжение

Для электропитания светодиодов используются специальные драйверы, обеспечивающие стабильность тока. Напряжение «плавает» в границах, отличающихся для различных моделей. В таблице ниже можно посмотреть виды светодиодов по напряжению.

Размер LED

Размеры светодиодов (LED) различаются в зависимости от их типа и применения. Наиболее распространены светодиоды с размерами от 3мм до 10мм. Существуют также светодиоды с размерами от 1мм до 20мм и даже больше.

Выбор размера светодиода зависит от размера и световой мощности устройства. Например, если устройство требует большой световой мощности, то необходимо выбрать светодиод большего размера или использовать несколько светодиодов меньшего размера.

Большие светодиоды имеют высокую световую мощность и могут использоваться в уличном освещении, рекламных щитах и других подобных приложениях. Меньшие светодиоды применяются в электронике и других устройствах, где требуется более компактный размер.

При выборе светодиодов необходимо учитывать размеры и требования проекта. Некоторые светодиоды имеют стандартные размеры, так что они можно заменить без изменения конструкции устройства.

Характеристика сверхъярких светодиодов

Светодиоды высокой яркости (так более точно следует их называть) представляют собой результат развития технологий и научных изысканий. К этой группе светильников принято относить элементы мощностью от 1 Вт и силой тока от 300 мА. Поскольку четкой классификации LED приборов не вводилось, для обозначения этих устройств используются разные синонимы — суперяркие, ультраяркие или сверхяркие светодиоды.

Все эти термины являются следствием вольного перевода английского HB LED (High Brightness LED) — светодиоды высокой яркости. Никакого принципиального различия между ними нет, все эти названия относятся к единой группе светильников.

Более точную идентификацию можно произвести по анализу технологии изготовления. В производстве сверхярких светодиодов используются два типа полупроводников:

• AlInGaP. На базе этого материала создают
  красные, оранжевые, желтые и зеленые элементы;
• InGaN. Служит основой для изготовления синих,
  сине-зеленых, зеленых и белых светодиодов. Для производства последних
  дополнительно используется фосфор.

Характеристики светодиодов в led лампах. Мощность

Мощность определяется максимальным рабочим током. По этому показателю диоды делятся на 2 группы:

Маломощные .

Мощный диод – тот, у которого количество Вт достигает единицы. У этого класса примерная величина – 0,06 Вт. Чтобы добиться показателя единицы, понадобится 20 элементов. Их используют, как индикаторы в гаджетах, подсветке кнопок, светильниках и бытовой технике.

Преимущества в том, что они небольшого размера, а, следовательно, имеют маленький нагрев. По этой причине теплоотвод необязателен – ленту можно клеить на поверхность без профиля.

Мощные .

Светодиоды с высокой мощностью выпускают, как правило, компании-флагманы, которые приняли непосредственное участие в разработках и усовершенствовании led-освещения. Это CREE, Nichia, Osram. Вместе с американскими брендами рынок делит Китай. Продукция дешевле и выбор больше. Но нет именитых компаний. Товары, как правило, можно купить в онлайн-магазинах.

Хороший чип напрямую влияет на мощность – важно, чтобы не было дефектов. Американские бренды гарантируют качественные кристаллы

А вот китайские производители закупают их в Тайване или Корее. Большую роль также играет размеры светодиода и кристалла. Чем больше, тем мощнее, светлее и ярче.

Напряжение

Светодиод, в отличие от лампы накаливания, имеет полярность. Это значит, что при неправильном подключении он может выйти из строя

Обращать внимание стоит на прямое падение напряжения светодиода и рабочий ток – продавец указывает их в документации. У каждой маркировки индивидуальные показатели

Обычные светодиоды рассчитаны на ток 5-20 мА. Но есть и более мощные с рабочим током – от 150 до 500 мА. Самые мощные – матрицы, то есть комбинации светодиодов.

Чем больше напряжения подается на светодиод, тем ярче свет

Однако, если оно слишком высокое, диод перегорает, поэтому важно найти баланс

Яркость

Помимо яркости самих диодов на свет влияет модификатор. Это может быть оптика, повышающая яркость, или рассеиватель, который ее «съедает». Понять уровень света у той или иной модели можно по количеству люмен. Так можно узнать насколько яркий свет излучают диоды.

С помощью люменов определяют, сколько ламп или лент понадобится для освещения комнаты.

Чтобы выбрать подходящее устройство, рекомендуют ориентироваться на люксы. Это параметр, который говорит об освещенности поверхности на 1 метр. Например, прямой солнечный свет – это 30 000-100 000 лк, восходы и закаты дают 400 лк, ночью, при отсутствии дополнительного освещения величина составляет менее 1 лк.

Характеристика сверхъярких светодиодов

Светодиоды высокой яркости (так более точно следует их называть) представляют собой результат развития технологий и научных изысканий. К этой группе светильников принято относить элементы мощностью от 1 Вт и силой тока от 300 мА. Поскольку четкой классификации LED приборов не вводилось, для обозначения этих устройств используются разные синонимы — суперяркие, ультраяркие или сверхяркие светодиоды.

Все эти термины являются следствием вольного перевода английского HB LED (High Brightness LED) — светодиоды высокой яркости. Никакого принципиального различия между ними нет, все эти названия относятся к единой группе светильников.

Более точную идентификацию можно произвести по анализу технологии изготовления. В производстве сверхярких светодиодов используются два типа полупроводников:

• AlInGaP. На базе этого материала создают красные, оранжевые, желтые и зеленые элементы;
• InGaN. Служит основой для изготовления синих, сине-зеленых, зеленых и белых светодиодов. Для производства последних дополнительно используется фосфор.

Проверка светодиода мультиметром – как ее выполнить

Самым простым и доступным способом является «прозвонка». На мультиметрах есть отдельное положение переключателя, специально для диодов. Переключив прибор в нужную позицию, прикасаемся щупами к ножкам светодиода. Если на дисплее высветилась цифра «1», следует поменять полярность. В этом положении зуммер мультиметра должен издавать звуковой сигнал, а светодиод светиться. Если подобного не произошло, значит, он вышел из строя. Если же световой диод исправен, но при впайке его в схему не работает, этому может быть две причины – неправильное его расположение или выход из строя резистора (у современных SMD-компонентов он уже встроен, что будет ясно в процессе «прозвонки»).

Мультиметром довольно просто прозвонить световой диод

Характеристики 5050, 2835, 5730, 5630, 3528

Цифры в маркировке обозначают только размер SMD  корпуса. И это никак не связано с его мощностью. Например для SMD5050 габариты будут 5,0мм на 5,0мм.

В больших корпусах SMD5630, SMD 5730 европейские и америкаские бренды Samsung, LG, Philips производят лед чипы на 0,5W. Китайцы этим умело пользуются, и ставят в стандартный корпус 5630 и 5730 слабый КР на 0,01W,продавая их как 0,5W. Поэтому китайские лампы-кукурузы утыканы слабыми диодами.

Технические характеристики китайских

	Китайские 5630, 5730 тип №1	Китайские 5630, 5730 тип №2	Китайский 5050
Мощность	0,09W	0,15W	0,1W
Яркость	7 лм	12 лм	8 люмен

Светодиоды High-Brightness

Сверхъяркие светодиоды Cree составляют вторую крупную группу — High-Brightness, представители которой отличаются малой величиной тока от 20 до 70 мА. В группе выделяют 4 линейки светодиодов, которые отличаются вариантом исполнения. Благодаря такой унификации производителям удаётся конструировать конструкции разного форм-фактора и назначения.

PLCC

Линейка PLCC от компании Cree состоит из светодиодов, предназначенных для поверхностного монтажа. Независимо от цвета свечения их собирают на одном или нескольких кристаллах. В линейке представлен большой ассортимент светоизлучающих SMD диодов разных цветов и размеров. Среди новинок стоит выделить RGB диод CLYBA-FKA в корпусе PLCC-6, которые применяют в формировании табло с бегущей строкой.

Овальные

Американская компания Cree более чем на три четверти обеспечивает мировую потребность в карбиде кремния, пригодном для производства полупроводников, в том числе и светодиодов. Имея полный производственный цикл от выращивания кристаллов до создания светильников, корпорация прямо или косвенно участвует в техническом перевооружении осветительных систем многих предприятий мира.

Снижение себестоимости мощных светодиодов и уменьшение промежутка между разработкой и серийным выпуском – два неоспоримых факта, подтверждающих надёжность сотрудничества с Cree. Компания работает в соответствии с директивой RoHS, которая ограничивает содержание вредных веществ в продукции, поставляемой на рынок.

Выходные параметры

Под выходными параметрами подразумевают характеристики светодиодов, измеренные при определённых условиях. Замер выходных параметров производят на номинальном токе и температуре окружающей среды, равной 25°C.

Световой поток и сила света

Оптические характеристики светодиода выражают в виде светового потока и силы света. Световой поток (лм) – это количество световой энергии (видимый свет), излучаемой кристаллом и переносимой на поверхность за единицу времени. Для слаботочных светодиодов с рассеивающей линзой обычно указывают силу света (кд). Её физический смысл состоит в отношении светового потока к углу, внутри которого распространяется излучение. Другими словами, сила света – это интенсивность светового потока в некотором направлении. Отсюда следует, что светодиод с меньшим углом излучения обладает большей силой света при одинаковом световом потоке. Современные 5 мм светодиоды высокой яркости способны выдавать до 15 кд.

Угол излучения

В разных источниках можно встретить названия: «видимый угол», «угол рассеивания». С физической точки зрения его правильно называть «Двойной угол половинной яркости» и обозначать – «2Q1/2». Двойной угол половинной яркости присущ только приборам, которые имеют фокусирующую линзу, и зависит от формы корпуса. Он может иметь значения в пределах 15-140°. Белые светодиоды, предназначенные для smt монтажа, и матрицы на их основе характеризуются широким углом излучения – 115-140°.

Цвет излучения и длина волны

В зависимости от типа полупроводникового материала светодиод излучает свет в определённом волновом диапазоне. Например, зелёному цвету соответствует диапазон длин от 500 до 570 нм. При этом прибор с λ=500-520 нм имеет салатный оттенок, а с λ=550-570 нм – бирюзовый оттенок. Белый светодиод излучает в ультрафиолетовом или в широком спектре с дальнейшим выделением белого света с помощью люминофора. ИК и УФ диоды работают в невидимой зоне спектра. Поэтому в их маркировке указывается рабочая длина волны.

Цветовая температура

Этот параметр присущ исключительно белым светодиодам. Цветовая температура указывает на оттенок, который получают предметы, освещаемые в данном свете. Условно весь белый свет разделяют на тёплый, нейтральный и холодный и измеряют его в градусах Кельвина. Свет от светодиодов с одинаковой цветовой температурой может восприниматься по-разному, что объясняется их различным коэффициентом цветопередачи. Более подробно об этом написано здесь.

Световая отдача

Этот параметр показывает, какое количество светового потока излучает светодиод на единицу потреблённой мощности и измеряется в лм/Вт. Светоотдача является своеобразным коэффициентом полезного действия светодиода. По этому показателю мощные светодиоды уже превзошли газоразрядные лампы, перешагнув рубеж в 150 лм/Вт. Серийно выпускаемые светодиоды имеют светоотдачу около 100 лм/Вт. Световая отдача светодиодных ламп на 220В в 5-7 раз больше, чем у ламп накаливания.

Инерционность

Такое понятие как «инерционность» часто отсутствует в datasheet на светодиоды. Общепринято считать, что они мгновенно включаются и отключаются, т.е. являются безынерционными. На самом деле задержка при переключении может достигать нескольких нс. Для отечественных ИК излучающих диодов инерционность указывают в виде времени нарастания и спада излучающего импульса. Эти временные интервалы колеблются в пределах единиц-сотен наносекунд и оказывают влияние на работу в высокочастотном импульсном режиме.

Светодиоды High-Brightness

Сверхъяркие светодиоды Cree составляют вторую крупную группу – High-Brightness, представители которой отличаются малой величиной тока от 20 до 70 мА. В группе выделяют 4 линейки светодиодов, которые отличаются вариантом исполнения. Благодаря такой унификации производителям удаётся конструировать конструкции разного форм-фактора и назначения.

PLCC

Линейка PLCC от компании Cree состоит из светодиодов, предназначенных для поверхностного монтажа. Независимо от цвета свечения их собирают на одном или нескольких кристаллах. В линейке представлен большой ассортимент светоизлучающих SMD диодов разных цветов и размеров. Среди новинок стоит выделить RGB диод CLYBA-FKA в корпусе PLCC-6, которые применяют в формировании табло с бегущей строкой.

P4

Следующий представитель сверхъярких светодиодов – SuperFlux, более известный под названием «Пиранья». Корпус из эпоксидного компаунда квадратной формы с вогнутой, выпуклой или овальной линзой равномерно распределяет световой поток под заданным углом рассеивания. Четыре металлических вывода гарантируют надёжность крепления в условиях повышенной вибрации. LED P4 от Cree устанавливают в прожекторах, сигнальных огнях авто и пр.

Круглые

Новое поколение круглых слаботочных светодиодов от Cree обеспечивает превосходное свечение. Их корпус выполнен из оптической эпоксидной смолы диаметром 5 мм. Потребляемый ток составляет всего 20 мА. Цветные круглые светодиоды имеют несколько модификаций, различных по силе света и углу свечения. Белые C535A-WJN и C503D-WAN выпускаются без стопперов, остальные модели оснащены ограничителями на выводах.

Овальные

Производство овальных светодиодов ориентировано на создание LED-экранов больших габаритов, что востребовано при создании рекламных щитов во всем мире. Овальные светодиоды Cree отличаются размером корпуса в 4 мм. Их уникальная конструкция позволяет излучать свет в двух направлениях: по оси X и по оси Y, что отображено в технических характеристиках. Наравне с круглыми аналогами они рассчитаны на ток 20 мА, устойчивы к солнечному свету, перепаду температур и влажности. Овальные светодиоды имеют меньшую силу света из-за большого угла рассеивания.

Американская компания Cree более чем на три четверти обеспечивает мировую потребность в карбиде кремния, пригодном для производства полупроводников, в том числе и светодиодов. Имея полный производственный цикл от выращивания кристаллов до создания светильников, корпорация прямо или косвенно участвует в техническом перевооружении осветительных систем многих предприятий мира.

Снижение себестоимости мощных светодиодов и уменьшение промежутка между разработкой и серийным выпуском – два неоспоримых факта, подтверждающих надёжность сотрудничества с Cree. Компания работает в соответствии с директивой RoHS, которая ограничивает содержание вредных веществ в продукции, поставляемой на рынок.

Читайте так же

Рассмотрим светодиодную продукцию, начиная от старых 5-мм, до сверхъярких мощных светодиодов мощность которых доходит до 10 Вт.

Чтобы выбрать «правильный» фонарик для своих нужд, нужно разобраться в том какие бывают светодиоды для фонариков и их характеристики.

Плюсы и минусы

Использование смд светодиодов в различных моделях осветительных приборов объясняется их многочисленными плюсами:

• широкая сфера применения;
• продолжительный срок службы;
• устойчивость к вибрации;
• экономное потребление электроэнергии;
• эксплуатация при низкой температуре;
• мгновенный запуск осветительного прибора.

К минусам электронных компонентов относятся:

• чувствительность к нагреву;
• высокая стоимость качественных изделий;

СМД светодиоды являются эффективными источниками основного освещения и декоративной подсветки. Разнообразие элементов позволяет подобрать оптимальный вариант по мощности, яркости и цвету.

Кем производятся самые яркие LED?

Современные мощные светодиодные лампы выпускаются фирмой CREE. В ассортименте этого бренда насчитывается немало различных образцов светодиодов. Они подразделяются на такие группы:

• XLamp – мощные;
• High-Brightness – сверхъяркие.

Безусловно, что эта компания не единственная, которая занимается производством подобной осветительной продукции. Просто товары под брендом CREE пользуются наибольшей популярностью среди потенциальных потребителей. Так, к примеру, высоким качеством и достойными эксплуатационными данными обладают товары фирм Bridgelux, OSRAM, NICHIA.

Светодиоды CREE XLamp в системах освещения

Какие бывают светодиоды

Светодиод (обозначается СД, СИД, LED в англ.) представляет собой прибор, в основе которого лежит искусственный полупроводниковый кристаллик. При пропускании через него электротока создается явление испускания фотонов, что приводит к свечению. Данное свечение имеет очень узкий диапазон спектра, и цвет его находится в зависимости от материала полупроводника.

Светодиоды вполне могут заменить обычные лампы накаливания

Светодиоды с красным и желтым свечением производят из неорганических полупроводниковых материалов на базе арсенида галлия, зеленые и синие изготавливают на основе индия-галлия-нитрида. Чтобы увеличить яркость светового потока используют различные присадки или применяют метод многослойности, когда слой чистого нитрида алюминия размещают между полупроводниками. В результате образования в одном кристаллике нескольких электронно-дырочных (p-n) переходов, яркость его свечения возрастает.

Различают два типа светодиодов: для индикации и освещения. Первые используют для индикации включения в сеть различных приборов, а также как источники декоративной подсветки. Они представляют собой цветные диоды, помещенные в просвечивающийся корпус, каждый из них имеет четыре вывода. Приборы, излучающие инфракрасный свет, используют в устройствах для удаленного управления приборами (пульт ДУ).

В области освещения используют светодиоды, излучающие белый свет. По цвету различают светодиоды с холодным белым, нейтральным белым и теплым белым свечением. Существует классификация применяемых для освещения светодиодов по способу монтажа. Маркировка светодиода SMD означает, что прибор состоит из алюминиевой или медной подложки, на которой размещен кристаллик диода. Сама подложка располагается в корпусе, контакты которого соединены с контактами светодиода.

Применение светодиодной подсветки в интерьере кухни

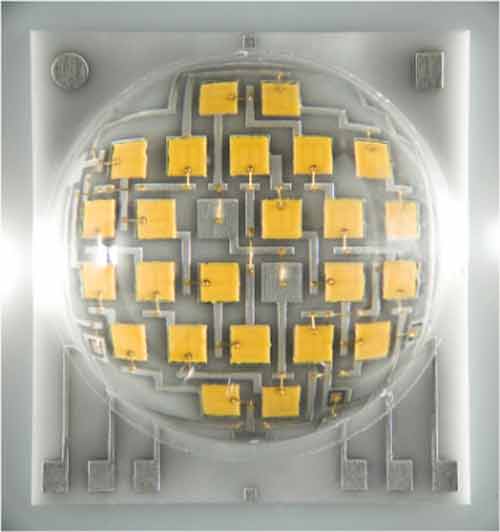

Другой тип светодиодов обозначается OCB. В таком приборе на одной плате размещается множество кристаллов, покрытых люминофором. Благодаря такой конструкции достигается большая яркость свечения. Такую технологию используют при производстве светодиодных ламп с большим световым потоком на относительно малой площади. В свою очередь это делает производство светодиодных ламп наиболее доступным и недорогим.

Цена

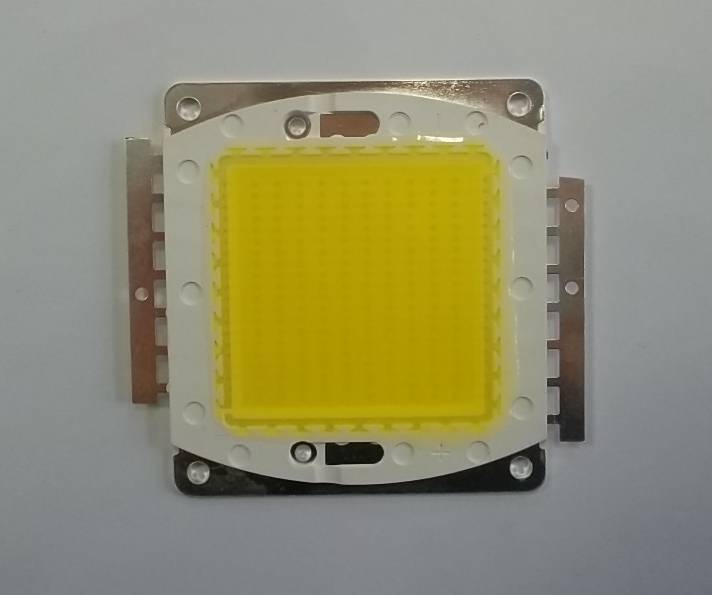

Осталось самое интересное, это цена таких изделий на 10W, 20W, 30W, 50W, 100W. Укажу цены в рублях, по которым покупал. Как вы видите цена отличается в 3-4 раза. Покупая дешевое барахло не надейтесь на чудо, что вам повезёт и попадется хороший. единственный способ длительной эксплуатации, это использование заниженного тока. Таким образом можно избежать активной деградации и лишнего нагрева.

Энергопотребление	24*24mil	24*44mil	30*30mil
10W	33 руб.	20 руб.	129 руб.
20W	78	63	226
30W	98	82	278
50W	131	107	302
70W	150	—
100W	205	121р.	453

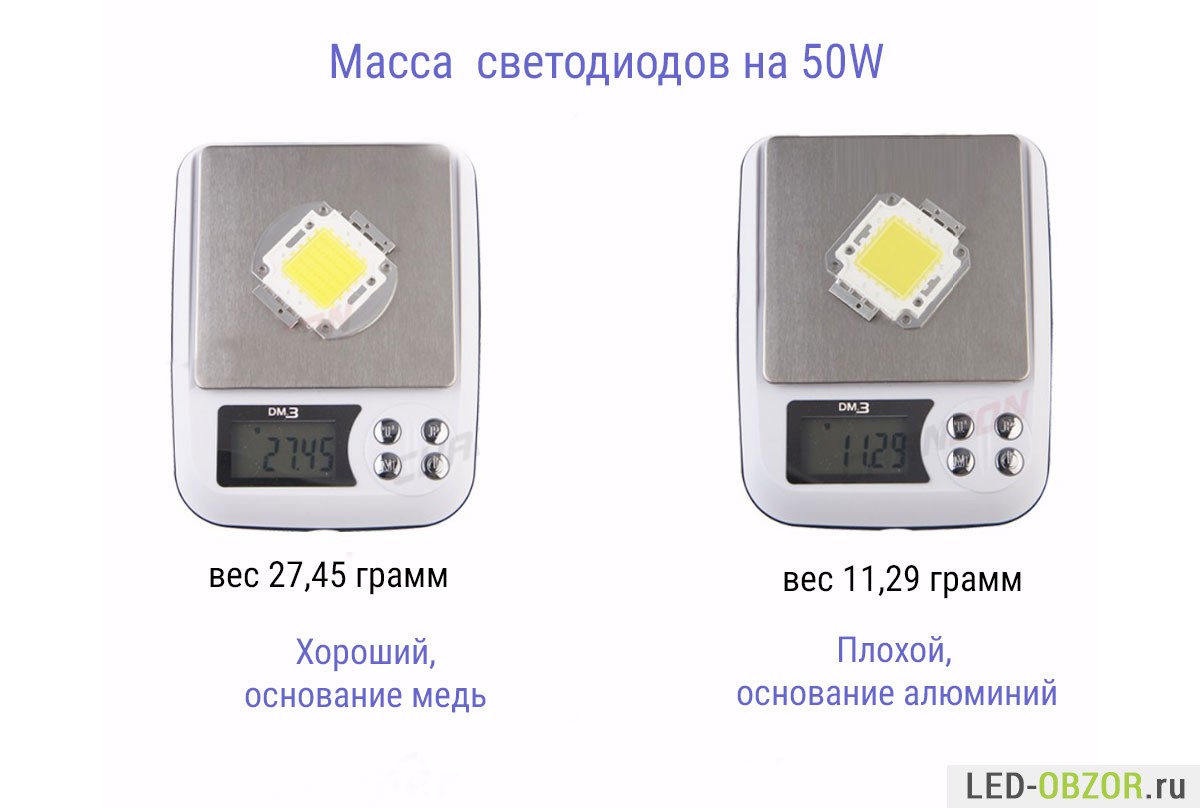

Максимум такие чипы можно нагревать до 60° и это  температура кристалла, а не корпуса. Критическая будет 70°. У мощных фирменных  нагрев допустим до 110°, у самых качественных и дорогих до 150°.

Световой поток, конечно же у них прилично завышен, китаец обещает 100 лм/вт. Реально  бывает от 60 до 80лм/вт.  У качественного фирменного этот показатель 105-120 лм/вт.

Эту информацию можно использовать для возврата денег за товар. Вас обманули, если реальная мощность оказывается в 2 раза меньше. Открываем диспут на Aliexpress и просим возврат половины суммы. Две недели назад купил таких диодов на 2000 руб. скоро придут и буду просить возмещение ущерба за обман.

Как расшифровать маркировку

Сверхъяркие smd светодиоды принято маркировать четырьмя цифрами, а линейка выпускаемых сегодня приборов выглядит примерно так:

Типов приборов, конечно, намного больше, но для разбора маркировки нам хватит и этих. Как же разобраться в этой маркировке и что обозначают цифры? Оказывается, ничего сложного тут нет: цифрами обозначены горизонтальные размеры корпуса smd светодиодов – длина и ширина в сотых миллиметра. К примеру, прибор 5050 имеет размеры 5.0х5.0 мм, а 3528 – 3.5х2.8 мм. Больше никакой информации маркировка не несет. Технические характеристики ты можешь узнать только из сопроводительной документации или же поверить на слово продавцу.

Достоинства и недостатки

Всего за несколько лет светодиодные источники света, включая сверхяркие и обычные диоды, стали очень востребованными. Причина здесь кроется в следующих преимуществах, получаемых при их установке:

• энергоэффективность. Это самые экономичные в плане потребления электроэнергии источники света. При использовании таких изделий получается экономить до 80%;
• длительный период службы;
• отсутствие нагревания при работе. Здесь необходимо учитывать, что самым нагретым элементом в схеме будет блок питания;
• может нормально функционировать в обширном температурном диапазоне;
• наличие ударопрочности и влагостойкости (при необходимости).

Как видим, параметры работы подобных устройств очень выгодны. Но кроме достоинств, здесь имеются и некоторые недостатки:

• при наружном применении необходима дополнительная защита от влаги, пыли и механических повреждений;
• необходимость в установке специального радиатора;
• чувствительность к очень высокой температуре;
• возможность поломки при изменении мощности сигнала;
• со временем уменьшается проводимость света, и уровень яркости снижается.

Сегодня, благодаря очевидным достоинствам таких источников света они широко применяются в:

• промышленности;
• рекламной сфере;
• бытовой сфере (подсветка LCD техники, внутренняя и внешняя подсветка объектов различного плана и т.д.);

Подсветка дома

в качестве подсветки на транспортных средствах.

Как видим, несмотря на обилие достоинств, здесь все же имеются и определенные недостатки. При правильном подходе к монтажу, часть их можно нивелировать. Использование сверхяркой светодиодной продукции позволит вам создать необходимый уровень освещения в любом месте дома или улицы.

Недостатки

Параметры работы изделий довольно хороши и выгодны. Однако нужно учитывать, что имеются еще и недостатки. Какие?

• Из-за того, что со временем ухудшается проводимость света, падает яркость излучения.
• Если совершается процесс изменения мощности сигнала, то чип может сгореть. Такие ситуации происходят не сильно часто, однако вероятность поломки имеется.
• К чересчур высокой температуре диоды все же восприимчивы. К каким именно показателям тепла – необходимо узнавать конкретно по отношению к приобретенной модели.
• Для того чтобы диод работал, необходимо устанавливать специальный радиатор.
• Если изделие используется в открытом пространстве, придется обеспечивать дополнительную защиту от влаги, грязи, повреждений.

Светодиоды Super Flux Piranha (Пиранья)

Особая группа светодиодов, широко применяемых в рекламной промышленности и в автотюнинге — сверхъяркие светодиоды Piranha прямоугольной формы. Светодиоды отличаются особой формой основания, и улучшенными рассеивающими свойствами. Они удобно и жестко крепятся четырьмя выводами на печатную плату или на другое плоское основание.

   Виды светодиодов

Цвета: белый, красный, зеленый и синий. Размеры — от 3 до 7,7 мм. Благодаря подложке большей площади и высокой теплопроводности, ток через светодиод может доходить до 50 мА при напряжении до 4,5 вольт. Угол рассеяния достигает 120 и более градусов.
