Как провести водопровод в частный дом

Советы от строителей

• Для быстрого отключения части системы нужно устанавливать так называемые запорные краны.
• По всей системе нужно применять одинаковые фитинги, разветвители и крепления.
• Делайте уклон в сторону крана при установке сливных кранов.
• Применяйте резьбовые соединения.
• Применяйте прокладки для прохода стен. Прокладки защитят трубы от стирания.

Провести монтаж разводки в доме можно самостоятельно. Для проведения таких работ потребуются инструменты и материалы.

Работа проводится в несколько этапов:

1. Выбор схемы.
2. Выбор материалов.
3. Разводка водопровода.

Разводка труб водоснабжения вполне доступна новичкам для понимания.

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи

Важно учесть при подготовке уровень ее  глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года

Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

• Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
• Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

• Пенопластовый утеплитель;
• Стекловата;
• Полистирольная «скорлупа»;
• Базальтовая вата в цилиндрах.
• Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

Шаг второй. Получение технических условий на подключение воды

После того, как у вас на руках будет ситуационный план участка, сразу возникает закономерный вопрос, что же делать дальше.  На втором этапе для подключения к дому воды нужно получить технические условия.  При этом, будущие абоненты должны знать, что основным и главным законодательным актом, который регулирует все процедуры подключения абонентов к сетям водоснабжения и водоотведения, является Федеральный закон от 07.12.2011 № 416-ФЗ «О водоснабжении и водоотведении». Кроме того, в каждом регионе есть свои нормативные акты, регулирующие этот вопрос. Поэтому, кроме общих правил, существуют региональные особенности подключения. Однако мы рассмотрим правила, одинаковые для всех российских регионов.

Итак, чтобы провести в дом воду, для получения технических условий необходимо обратится в местное предприятие водоканала, в ведении которого находятся магистральные водопроводные сети, к которым вы планируете подключится. Желательно, еще до визита в водоканал, позвонить туда по телефону и выяснить приемные часы специалиста, который заведует оформлением технических условий в вашем районе.

Для получения технических условий понадобится целый пакет документов:

• Правоустанавливающие документы на земельный участок и дом;
• Копии документов, удостоверяющих личность заявителя;
• Ситуационный план земельного участка – 7 копий;
• Градостроительный план земельного участка или разрешение на строительство – 2 копии;
• Заявление установленного образца – 2 экземпляра;
• Заявка на получение нагрузки водозабора и водоотведения;
• Баланс водопотребления абонента по установленной форме, составленный проектной организацией с предоставлением методик расчета в соответствии с технологическим заданием.

Абонент, который планирует осуществить подключение или, иначе говоря, технологическое присоединение принадлежащего ему объекта капитального строительства к централизованной системе холодного водоснабжения и водоотведения первым делом должен обратится в орган местного самоуправления, который выдавал разрешение на строительство дома. В течение 5 рабочих дней чиновники должны определить к какой организации водопроводно-канализационного хозяйства, в соответствии со схемой водоснабжения и водоотведения будет относится новый абонент. Именно в эту организацию необходимо подать все документы на получение технических условий. Такие ТУ выдаются абоненту через 14 рабочих дней после регистрации заявления. Услуга оказывается бесплатно.

При этом, надо уточнить, что технические условия подключения являются документом, который определяет обязательства организации водопроводно-канализационного хозяйства, которая предоставила эти технические условия, подключить объект капитального строительства, в виде частного домовладения к сетям водопроводного инженерно-технического обеспечения. В технических условиях указана максимально допустимая нагрузка на водопроводные сети нового абонента (мощность или объем водопотребления и водоотведения), а также сроки для подключения дома к водопроводу.

Правила присоединения дома к центральному водопроводу

Порядок подключения дома к центральному водопроводу регламентируется федеральным законодательством и правительственным постановлением. Право на врезку в магистраль возникает после подписания типового договора между водоснабжающим хозяйством и владельцем частного жилья. В территориальном органе власти будущий абонент узнает о службе, которая отвечает за водопровод по адресу расположения частного дома.

Заказчик обращается к ней с просьбой выдать техусловия для использования центральной магистрали, предъявляет необходимые документы. На проверку бумаг, технических возможностей подключения отводится 3 рабочих дня. Если не хватает документов, обнаружены ошибки, об этом уведомляется заказчик. В течение 20 дней он должен предоставить недостающую информацию.

Когда за отведенное время документация не будет приведена в надлежащее состояние, заявление аннулируется, о чем заказчику сообщается в течение 3 дней. Если все требования соблюдены, исполнитель на протяжении 20 дней отправляет клиенту технические условия, договор о подключении и расчеты на оплату услуг.

Горячее водоснабжение дома

Температура воды в скважине или колодце не превышает 10°C, поэтому современная система автономного водообеспечения предусматривает возможность нагрева воды – горячее водоснабжение дома. Как это работает?

После того как вода поднята из недр и заведена в дом её разбивают на потоки – холодное (ХВС) и горячее водоснабжение (ГВС). Нагрев воды делается при участии специальных приборов – водонагревателей, которые работают от электричества или от теплоносителя котла. Бывают проточные или емкостные накопительного типа. Проточные модели нагревают воду сразу, как только пользователь откроет кран в ванной или на кухне. Водонагреватель накопительного типа позволяют пользоваться горячей водой лишь по истечении какого-то времени (продолжительность нагрева зависит от мощности и емкости водонагревателя, а также от заданной на реле температуры). Схема ГВС с проточным водонагревателем не может обеспечить комфортное и экономное пользование горячей водой в доме, так как при открывании еще одного крана скачком сильно меняется температура воды и напор в системе горячего водоснабжения. А так же горячая вода из крана появляется с некоторой задержкой и часть воды в самом начале приходится бесполезно сливать в канализацию, а это лишний расход и расточительство! Кроме того быстро накапливаются отложения накипи. По этим причинам чаще прибегают к установке отдельностоящего водонагревателя с косвенным нагревом воды для горячего водоснабжения. Например для дома с семьёй 3-4 человека вполне достаточно бака 100 литров, а для большой семьи устанавливают бойлер на 100, 150 или 200 литров.

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.

6. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
7. В траншеи прокладываются водопроводные трубы.
8. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
9. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
10. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
11. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
12. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
13. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним.  Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

• гидрогеологические условия местности изменились;
• используется устаревшее оборудование;
• поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
4. Далее производится прокладка и подключение электропроводки.
5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

• На реле давления открывается крышка.
• Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
• Для регулировки давления включения нужно крутить винт с обозначением «Р».
• После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования  влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Перечень оказываемых услуг по монтажу

Специалисты компании оказывают ряд услуг по монтажу системы водоснабжения в коттедже:

• выполняют монтаж точки водоснабжения (стоимость взимается за одну единицу обслуживания);
• проводят монтаж трубопроводных коммуникаций любой протяженности. При этом учитывается тип материала продукции, диаметр трубы, трудовые затраты по устройству прессовых резьбовых соединений и пайки;
• утепляют трубы, используя вспененный рукав, вспомогательные слои изоляции;
• устанавливают спецфильтры грубой очистки для холодного водоснабжения и датчики давления для горячего водоснабжения, обеспечивающих безопасность и работоспособность инженерной системы.

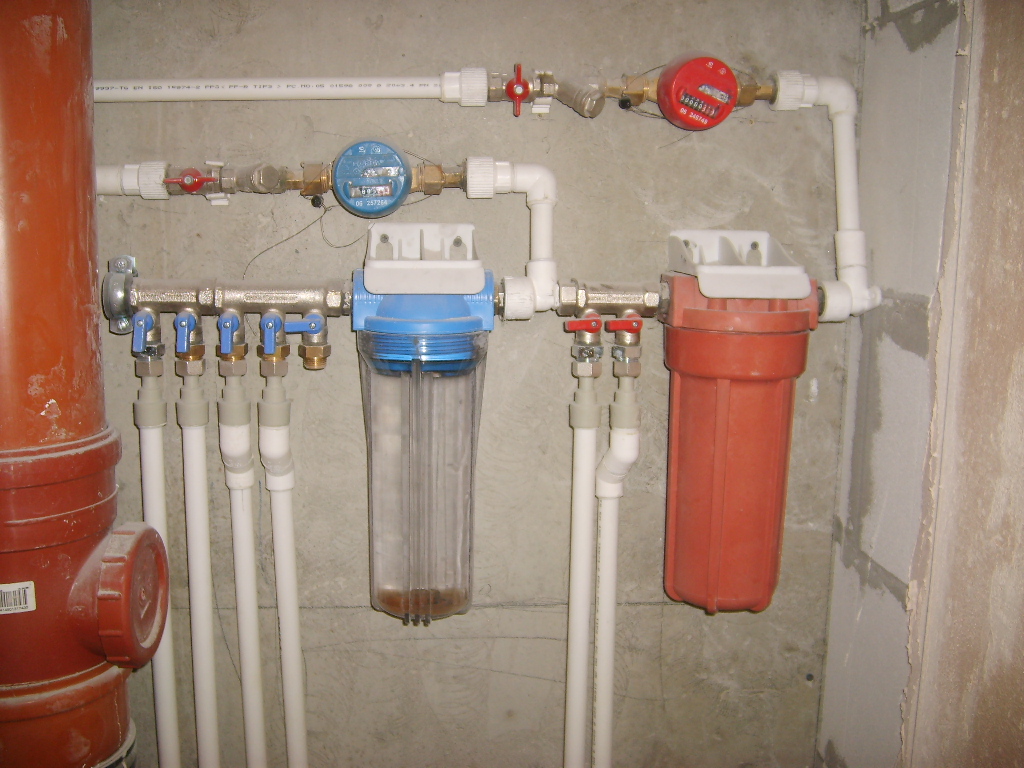

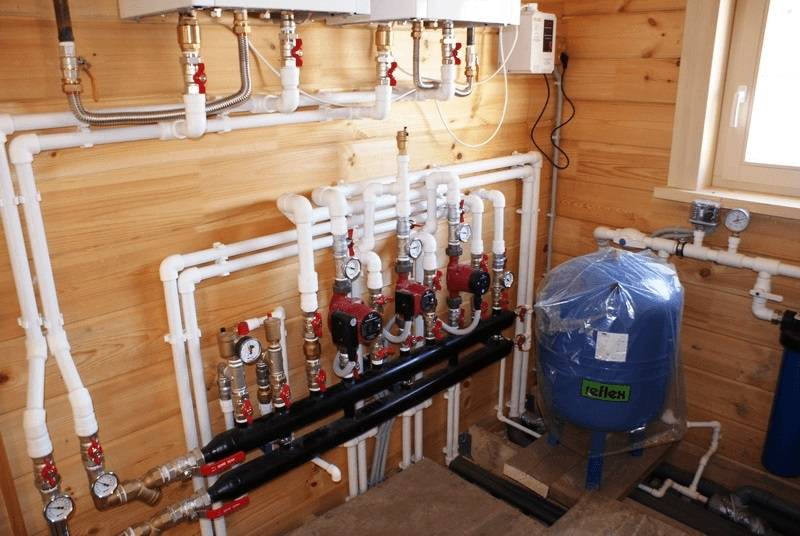

   Фото работ по прокладке труб водоснабжения

Трубы PEX Трубы ПП Трубы медные Трубы МП Коллектор Фильтр очистки

Компания «Коттедж-Эксперт» гарантирует своевременное и качественное устройство водоснабжения коттеджа, обеспечивая надежное функционирование системы.

Источник для водоснабжения: какой предпочесть

Водоснабжение в частном доме: разводка по зданию

Схема водоснабжения частного дома может быть реализована несколькими способами:

• От центральной магистрали;
• От скважины.

Подключение к центральному водопроводу требует разрешения от соответствующей инстанции, и это не всегда возможно касательно частных домов. Если вы решили использовать этот вариант, учтите, что в центральном водопроводе давление уже определено изначально, и при одновременном пользовании несколькими приборами, напор воды в дальне расположенном будет ниже, чем в ближе находящемся. Поэтому старайтесь размещать потребители как можно компактней.

Колодец дает возможность обеспечить участок водой без официального разрешения госслужб, но этот вариант подходит только для сезонного использования, поэтому не подходит для жилищ с постоянным проживанием.

Система водоснабжения частного дома из скважины позволяет использовать воду лучшего качества, чем колодец. Но для ее подъема нужно хорошее давление, поэтому придется использовать более мощное оборудование, например, глубинный электронасос OPTIMA (Оптима) 4SDm 3/18 1.5кВт перекачивает жидкость с большим содержанием песка, отфильтровывая его без угрозы для агрегата.

Как подключиться к водопроводу и врезать трубу

Качественно выполненный центральный водопровод имеет специальные железобетонные колодцы, в ближайшем из которых проектной документацией предусмотрена врезка. Он может отсутствовать или располагаться слишком далеко. Если главная магистраль проходит по индивидуальному участку, практичнее устроить собственное сооружение.

Подключение к водопроводу.

Для подключения дополнительных пользователей на стальных трубах предусмотрены отводы. Может оказаться, что они отсутствуют. Тогда врезку осуществляют, используя хомуты, или приваривают резьбовые переходники.

Монтаж выполняют таким образом, чтобы оставалось место для осмотра и обслуживания специалистами организации, осуществляющей эксплуатацию водопровода. Для врезки в магистраль из пластика понадобятся специальный хомут, запорный кран и трубы.

Монтаж системы водоснабжения в домах из дерева, пенобетона или газобетона

Для зданий из газобетона обычно выбирают разводку труб, спрятанную в стяжке. Выходы трубопровода делают в стене, для этих целей газобетон штробят. Чтобы сделать штробу, применяют специальный инструмент – штробрез.

Прокладка труб осуществляется в гофре или утеплении (изделия из сшитого полиэтилена в этом не нуждаются). Чтобы поднять трубопровод к прибору сантехники или бытовой технике, в стене делают штробу, в которую укладывается труба и монтируется водорозетка. Затем всё замазывается затиркой.

Для деревянных домов характерна открытая последовательная разводка. Для неё используют полипропиленовые или медные трубы. Однако в современных строениях каркасного типа можно спрятать разводку в полах, а водорозетки скрыть получиться только за мебелью

Где поставить станцию

Выбор местонахождения станции автономного водоснабжения, зависит от её вида, типа насоса, сезонности эксплуатации.

Если вы пользуетесь системой только летом, на зиму консервируя оборудование и продувая трубы, то прокладка трубопровода может быть поверхностной или мелкозаглубленной. Главное, чтобы поверхностный насос был надежно защищен от атмосферных осадков и механических повреждений. Этого требует инструкция по эксплуатации и здравый расчет на продолжительную работу агрегата.

Дачную насосную станцию можно установить в любом хозяйственном помещении

Если же у вас загородный дом с круглогодичным проживанием, оборудование нуждается ещё и в защите от морозов. Поэтому, его устанавливают в отапливаемом помещении (подвале, хозблоке) или в утепленном кессоне над скважиной. А трубы от источника к дому прокладывают ниже уровня промерзания грунта.

Станция в доме, в помещении бойлерной

Все сказанное относится и к системам с погружными насосами, за исключением того, что от атмосферных осадков их прятать не нужно – они работают, будучи погруженными в воду. Там же их можно оставлять и на зиму, если вода в источнике находится на достаточной глубине и не замерзает.

Но для удобства обслуживания и нормальной работы автоматики, все остальные элементы должны находиться в сухом и теплом месте. Чаще всего это кессон, устроенный прямо над оголовком скважины.

Но нередко скважину бурят прямо в доме, на этапе его возведения. Подобный вариант был показан выше. Это очень облегчает эксплуатацию станции, не требуя строительства для неё отдельных утепленных укрытий. Но усложняет обслуживание и ремонт самой скважины.

Как оформлять врезку

1. В водоканале либо в центре регистрации зем. участков оформите план участка (масштаб 1:500), в котором указываются все подземные коммуникации.
2. В районном водоканале пишется заявление о желании подключиться к водопроводу. Сюда же предоставляются документы на домо- и землевладение. По прошествии месяца служба водоканала выдает условия подключения — место врезки ответвления, диаметр нужной трубы и т.д.
3. С этими документами нужно обратиться в санстанцию и там составить заявление на получение заключения о врезке.
4. В проектной группе водоканала или другой организации, имеющей на это лицензию, на основании условий подключения нужно сделать проект подключения.
5. Этот проект регистрируется в санстанции.
6. Далее районная коммунальная система, на основании вышеуказанных документов, выдает разрешение на земельные работы. При этом обязательно учитывается расположение других подземных коммуникаций: труб газоснабжения, телефонного кабеля и т.д.
7. Прокладывать трубы и врезаться в систему могут только специальные службы, имеющие на это лицензию. В водоканале всегда можно получить список таких организаций.

После выбора монтажной бригады необходимо заключить с ними договор на подключение к водопроводу и установку счетчика.

Внимание! Строго запрещено самостоятельно врезаться в водопроводную систему и устанавливать счетчики. Самим разрешается провести только нелицензионные работы, а именно: рытье траншеи, подсыпку песком и закапывание траншеи после врезки.

После всего проделанного представители водоканала осматривают работу и составляют акт ввода в эксплуатацию

После всего проделанного представители водоканала осматривают работу и составляют акт ввода в эксплуатацию.

Выполнение разводки водопровода в частном доме своими руками

Проведя соединение отрезков труб, переходят к прокладке водопровода внутри здания. Рекомендуется начинать прокладку от потребителя. Присоединение трубы к потребителю воды выполняется посредством переходника с резьбовым соединением. Предусматривая проведение в дальнейшем ремонтных работ, производится установка шарового крана, занимающего место между переходником и шлангом, подведенным к крану. При необходимости ремонта шаровым краном будет перекрываться вода. Далее труба прокладывается к коллектору с обязательной установкой запорной арматуры, позволяющей отключить потребителя от системы для проведения ремонта или с другой целью.

Монтаж водопровода в обязательном порядке используется запорная арматура

Проводя разводку водопровода в частном доме, придерживаются таких требований:

• избегают, по возможности, прокладки труб через элементы строительных конструкций. При прокладке через стену труба помещается в специальном стакане;
• облегчая доступ к трубам на случай ремонта, следует прокладывать их в отдалении от стены, хотя бы на пару сантиметров;
• подходя к наружному углу, трубу отдаляют на полтора сантиметра от него. От внутреннего угла сегмент трубопровода отводится на три-четыре сантиметра;
• чтобы прикрепить изделия к стенам, пользуются одинарными или двойными клипсами, располагая их на прямых участках на расстоянии не более полутора-двух метров друг от друга. Закрепление угловых соединений совершается в обязательном порядке;
• состыковывая ПП изделия под углом, пользуются особыми фитингами, тройниками, позволяющими подключение изделий одинакового и разного диаметров;
• монтаж сливного крана (и гидроаккумулятора) требует легкого уклона в его сторону.

Соблюдение несложных правил позволит успешно провести разводку и добиться надлежащей работоспособности установленной системы.

Советы от строителей

• Для быстрого отключения части системы нужно устанавливать так называемые запорные краны.
• По всей системе нужно применять одинаковые фитинги, разветвители и крепления.
• Делайте уклон в сторону крана при установке сливных кранов.
• Применяйте резьбовые соединения.
• Применяйте прокладки для прохода стен. Прокладки защитят трубы от стирания.

Провести монтаж разводки в доме можно самостоятельно. Для проведения таких работ потребуются инструменты и материалы.

Работа проводится в несколько этапов:

1. Выбор схемы.
2. Выбор материалов.
3. Разводка водопровода.

Разводка труб водоснабжения вполне доступна новичкам для понимания.

Выбор схемы разводки

Существует два способа подведения воды к точкам потребления, и выбор схемы разводки водопровода в частном доме своими руками зависит от параметров системы, а также от интенсивности водопотребления (постоянное или периодическое проживание, количество жильцов и пр.).

Последовательное соединение

Такое соединение также называют тройниковым. Кран, душ и другие точки подключаются последовательно. Такой способ требует использования меньшего количества материалов (труб, фитингов и др.), поэтому является более дешевым.

Недостатком последовательного соединения при разводке водопровода является вероятность снижения напорного давления в наиболее удаленных точках при единовременном использовании нескольких точек водозабора.

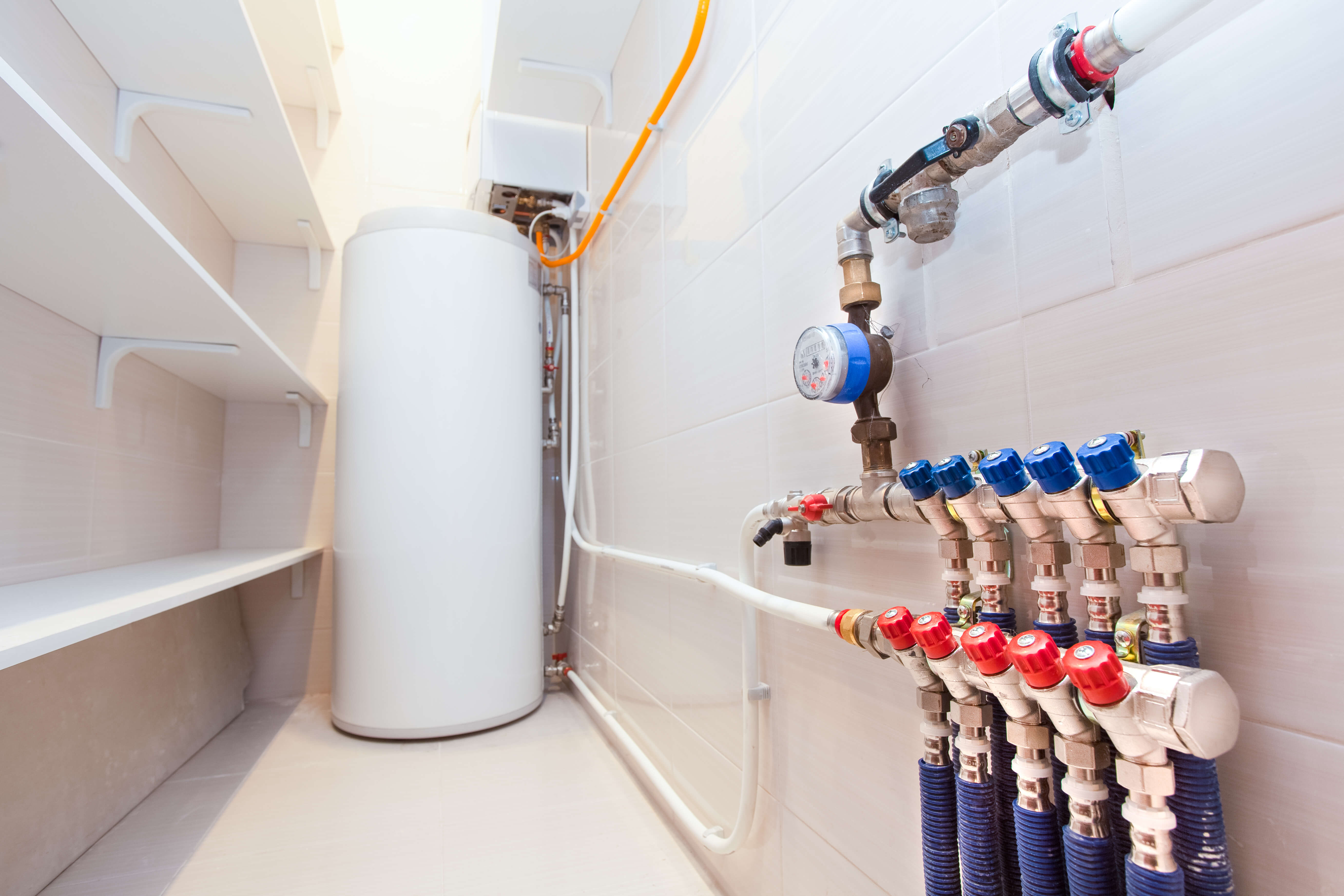

Коллекторное соединение

Коллекторное (или параллельное) соединение представляет собой организацию коллектора (или двух коллекторов – горячего и холодного водоснабжения), к которому подсоединяются линии, ведущие к каждой водозаборной точке. Для реализации подобной схемы потребуется большее количество труб, однако ее принцип работы позволяет обеспечить стабильное давление.

Тройниковая и коллекторная схемы разводки воды в доме

Есть и дополнительные нюансы при выборе принципа подачи воды. Монтаж водопровода в частном доме своими руками может выполняться двумя способами:

• «Глухие» линии, заканчивающиеся тупиком (заглушкой). Такая схема разводки водопровода в доме более экономична, однако при подаче горячей воды она может создавать некоторые неудобства – при открывании крана необходимо выждать определенное время, пока жидкость дойдет до заглушки, и только после этого в кране появится горячая вода.
• Циркуляционные замкнутые линии практичнее и удобнее, однако, для реализации такого проекта потребуется не только большее количество труб, но и специальный циркуляционный насос.

Специалисты признают наиболее рациональным комбинированный вариант, в котором «глухая» разводка холодной воды сочетается с циркуляционной линией горячего водоснабжения.
