Особенности различных систем подогрева
Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.
При выборе системы обогрева пола нужно учитывать множество факторов
Электрический теплый пол под плитку
В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.
Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.
Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.
Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.
В связи с этим монтаж инфракрасного обогрева имеет свои особенности.
Монтаж инфракрасного пола под плитку
Водяной подогрев под плитку
Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.
Водяной теплый пол чаще всего монтируется под плитку
Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.
Монтаж теплого пола: особенности
Один из этапов проектирования включает создание схемы монтажа, которой впоследствии необходимо будет придерживаться, выполняя работы непосредственно на объекте.
Пирог пола с трубами внутри стяжки – оптимальная толщина
В схеме монтажа следует отразить следующие моменты:
План разбивки поверхности основания на несколько участков. Этот этап нельзя игнорировать при заливке стяжки на большой площади, так как температурное расширение в этом случае приводит к ее разрушению. Разбивка на отдельные участки позволяет сформировать между ними температурные швы. При этом один участок не должен превышать 40 м², а помещения Г и П-образной конфигурации разбиваются на участки независимо от их площади.
- В схеме монтажа должна быть ссылка на наличие температурных швов, для заполнения которых используют демпферную ленту, элементы из экструдированного пенополистирола или вспененного полиэтилена. Внутри шва трубы помещают в кожух, например в гофру.
- В проекте указывают способ, которым будут уложен трубы – это позволит приобрести необходимый материал в определенном количестве. Также отражают способ устройства стяжки – мокрый, полусухой или сухой.
- Производят расчет температуры труб – это поможет определиться с чистовым напольным материалом, производитель которого указывает совместимость материала с системой «теплый пол» и его допустимый нагрев. Так, паркет может быть нагрет до 25 градусов – не более.
Принцип укладки в стяжку
Распределение тепла: особенности
Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.
Распределение тепла от разных источников
Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.
Преимущество использования теплого пола
Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.
Подключение к общедомовой системе отопления
Довольно спорный вариант, во многих случаях требуется специальное разрешение управляющей компании, а они дают их очень неохотно, и не только по субъективным причинам. Дело в том, что во время проектирования строения подключение дополнительных потребителей тепловой энергии не предусматривается, все элементы системы, начиная от диаметров центральных магистральных труб и кончая разводкой по квартирам, не могут обеспечивать оптимального движения воды. Как следствие, велики риски полной разбалансировки отопления многоквартирного дома.

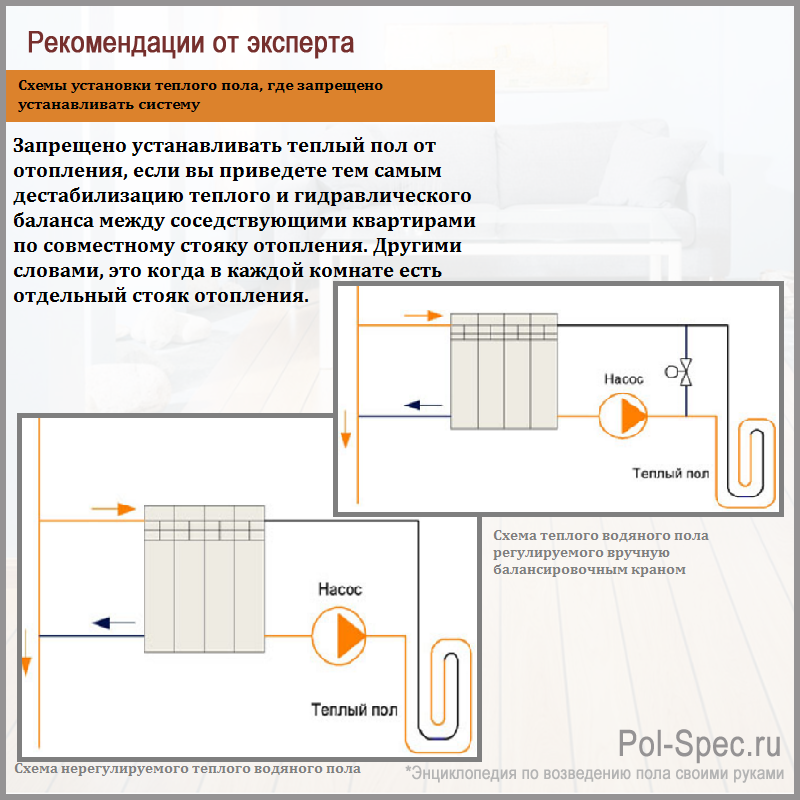

Схема подключения к общедомовой системе отопления
Если вам удалось получить такое разрешение, то индивидуальную систему подогрева пола можно подключить при помощи трехходового клапана. Вода в батареях центрального отопления нагревается до +70–80°С, такой горячий теплоноситель нельзя подавать в систему. Как снизить температуру? При помощи трехходового клапана холодная обратка подмешивается к горячей воде. Температура и количество контролируется в автоматическом режиме. После смешивания теплоноситель по своим параметрам пригоден для заполнения системы подогрева пола и все работает в рекомендованном режиме.
Трехходовой клапан позволяет регулировать температуру воды на входе в систему
Недостаток такого способа – наличие температурных колебаний нагрева, что оказывает негативное влияние на комфортность пребывания в помещениях.
Как выбрать трубы для пола
Для теплого пола используют только те материалы, которые отвечают требованиям долговечности и прочности. Трубы подбирают такие, чтобы на них не было сварных швов, а диаметр определяют в зависимости от длины. Для конструкций до 80 м подходит 16 мм, до 100 м — 20 мм, а до 120 — 25 мм. Раскладка теплого водяного пола допустима только из материалов, которые соответствуют требованиям безопасности.
Гофра
Такие трубы считаются одними из самых надежных, их легко можно сращивать друг с другом. Материал легко гнется и при этом сохраняет положение, в котором его зафиксировали. После установки его покрывают полиэтиленом под высоким давлением.
Полипропилен
Для теплого пола этот материал стараются не использовать, поскольку на изгибах он теряет свою прочность. У полипропилена низкая теплоотдача, поэтому его использование становится неоправданно.
Медь
Она подходит для теплых полов, поскольку при окислении покрывается платиной. Естественная защита от коррозии защищает трубы на срок до 200 лет. У меди высокая теплоотдача и прочность.
Монтаж системы водяного подогрева
Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.
Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего
Не критичны только мелкие изъяны основания, на них можно не обращать внимание
Вначале проводятся подготовительные работы
Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)
Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать
Закрыть ими нужно всю поверхность пола.
Укладка утеплителя
Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.
Крепление демпферной ленты
Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.
Укладка пенополистирольных матов
Выступы должны совпадать
При необходимости маты можно резать
Шаг 5
Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке
Удаление мусора с матов
Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.
Удаление мусора с матов
Труба заводится в отверстие
Вывод трубы в соседней комнате

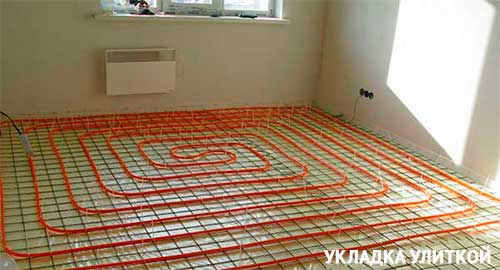

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору
Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

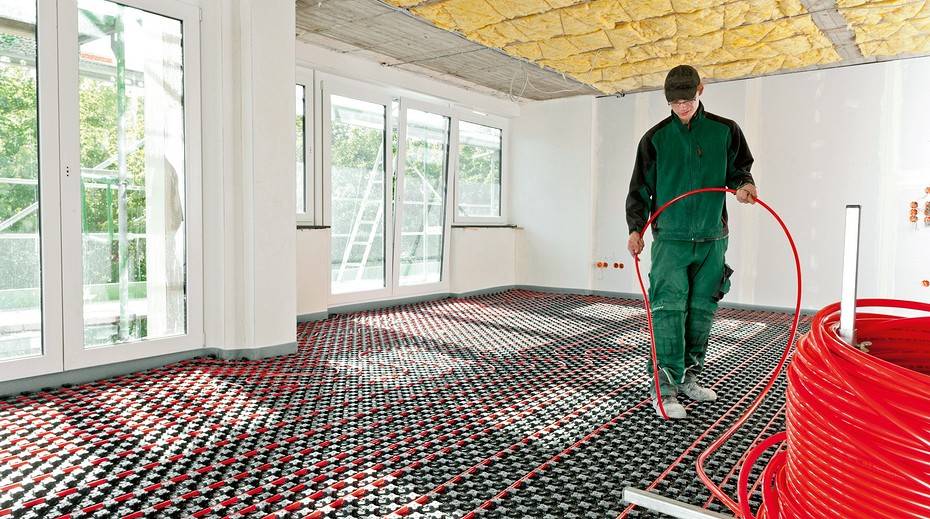

Процесс укладки труб
Еще одно фото процесса
Конец трубы обматывается скотчем
Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.
Далее можно заливать стяжку
Для работы используется лазерный уровень
Шаг 9
Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность
Выравнивание стяжки
Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.
Затирка стяжки
Настильная технология монтажа
Шаг 1: Если в доме плиты перекрытия не рассчитаны на высокие нагрузки, контур водяного пола можно смонтировать без заливки стяжки. На ровное основание пола укладываются плиты из вспененного полистирола, в которые по схеме монтируются специальные пластины из алюминия, снабженные каналами для труб. Металлические пластины рассеивают тепло, делая прогрев равномерным, они должны покрывать не менее 80% поверхности пола.
Для деревянного основания пола подходит модульная система с использованием листов ДСП, которые укладываются поверх слоя из теплоизолирующего материала. В модулях из древесно-стружечных плит необходимо выполнить пазы для крепления алюминиевых пластин согласно схеме укладки контура. Трубы защелкиваются в каналы пластин.
На втором этаже дома с деревянными полами можно уложить водяной контур по реечной технологии
Важно, чтобы лаги располагались с шагом 300 – 600 мм. Пространство между лагами заполняется теплоизолятором, затем на них набиваются доски высотой от 28 мм таким образом, чтобы между рейками оставалось пространство для укладки отопительного контура
Получившиеся пазы должны имеет ширину около 20 мм.
Шаг 2: Во всех случаях поверх уложенного в пазы контура укладываются листы ГВЛ. Для паркетного пола достаточно одного слоя листов, для керамической плитки либо укладки ламината, основание выполняется из двух слоев ГВЛ.
Выбрав оптимальную технологию укладки, вы сможете без проблем, самостоятельно смонтировать надежный водяной теплый пол.
Видео по теме «Монтаж водяного теплого пола своими руками»:
Подготовительный этап
Теплый пол может функционировать, как в качестве вспомогательной системы в дополнение к радиаторному или воздушному отоплению, так и являться основным источником тепла в помещениях
Важно правильно спроектировать систему с учетом размеров и теплового расчета помещений, гидравлического сопротивления труб и других нюансов

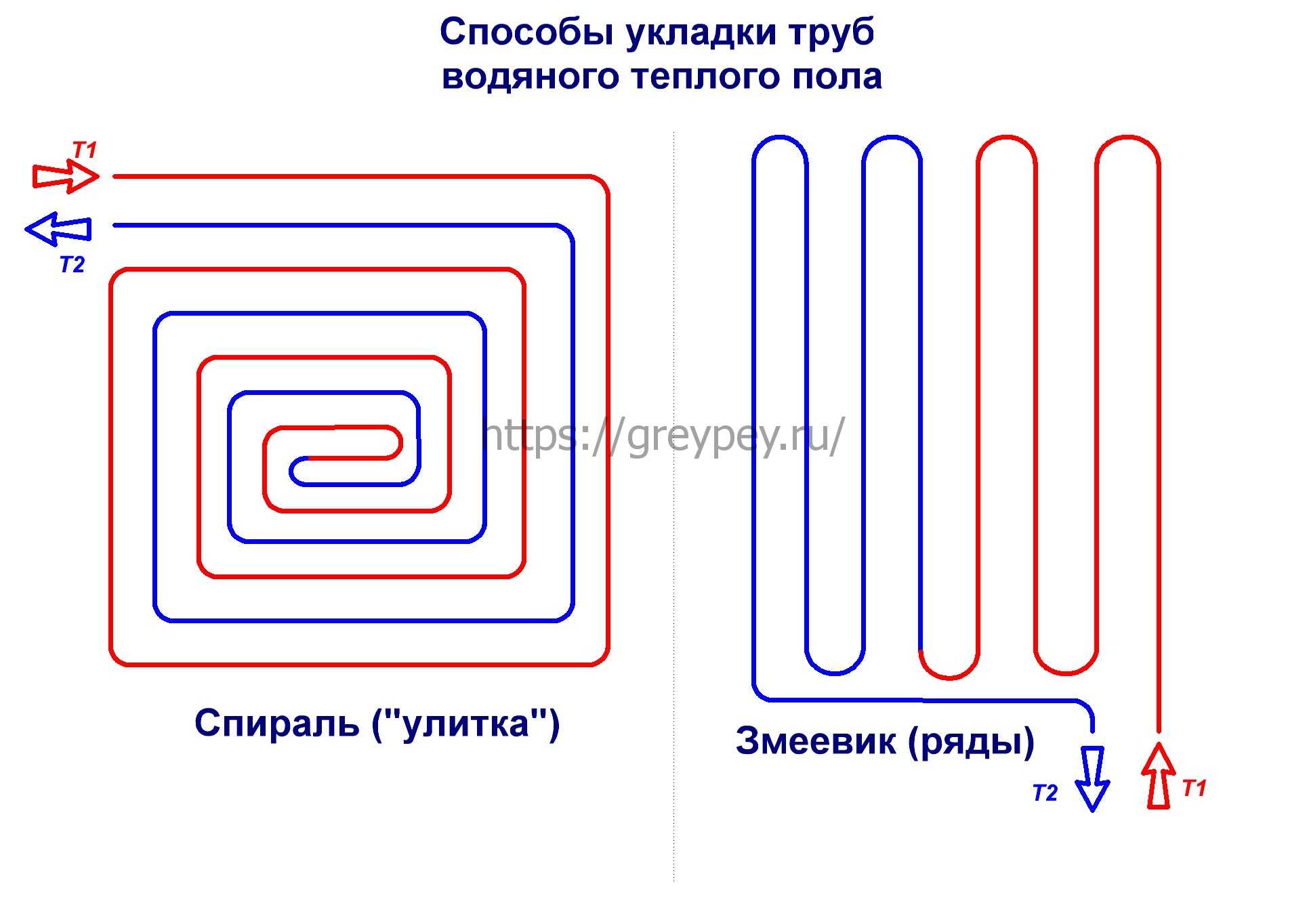

При подготовке чертежей определяется тип раскладки труб и шаг их монтажа. Спиральная раскладка (улитка) выполняется от края к центру с двойным шагом, а затем обратно в промежутки между уже уложенными трубами. В результате трубы, по которым поступает нагретый теплоноситель, чередуются с «обраткой», создавая равномерный нагрев пола.
Укладку змейкой выполнить проще, но начинать ее надо от наиболее холодной (внешней) стены, так как к концу змейки температура теплоносителя успевает понизиться. Если коллекторный шкаф расположен далеко от внешней стены, часть подающей трубы, ведущей к началу змейки, рекомендуется теплоизолировать. Теплоизоляция также необходима участкам труб, проходящим через стены.
Советы по монтажным работам
После установки напольных схем и до монтирования стяжки проводится проверка конструкции на правильную работу и всевозможные утечки. При этом проверка выполняется разными методами.
Система тестируется при помощи специального оборудования и в нее нагнетается воздушная смесь. В процессе давление поднимается до 4 бар. Подобный метод помогает определить даже малейшую негерметичность.
Система устройства
Также проверка выполняется с помощью заполнения системы жидкостью под определенным давлением. При этом за полчаса его значение не должно понизиться более, чем на 0,6 МПа. Через пару часов оно не должно понизиться более, чем на 0,02 Мпа при постоянной температуре внутренней жидкости.
При подсоединении системы к оборудованию котла используются разнообразные коллекторы. Система запускает насосное оборудование и автоматические механизмы для контролирования разных параметров.
Применение циркуляционного насоса
Монтажные схемы водяных теплых полов в частном доме разрабатываются в соответствии с расчетным потреблением энергии и его потерями через ограждающие конструкции. Стоит учитывать, что суммарная нагрузка зависит от способов утепления, материала стен и толщины, а также от перекрытий и от количества дверных и оконных проемов. Рекомендуется установка циркуляционных насосов в каждом контуре для балансировки напольного отопления. Также при оформлении дверных и оконных проемов необходимо учитывать высоту конструкции напольного покрытия.
Комфорт и уют конструкции
Выбор подходящей системы монтажа помогают создать уют и комфорт теплых полов. Достоинство данного оборудования в возможности держать установку на малой мощности в течение всего года. При этом можно отключить большую часть контуров. Запуск производится при наступлении холодов.
Данная система обеспечивает бесконечные возможности современных технологий для создания комфортных условий и домашней атмосферы.
Электрические теплые полы
Чаще всего электрический теплый пол используется как дополнительный обогревающий контур, который запускается в межсезонье или при необходимости повысить температуру сверх имеющейся.
Из достоинств электрических систем больше всего выделяются:
- Простой и быстрый монтаж;
- Отсутствие необходимости подключения к отопительному оборудованию с жидким теплоносителем;
- Сравнительно небольшая стоимость;
- Минимальная толщина, практически не влияющая на подъем напольного покрытия.
Недостатки сводятся к следующему списку:
- Электрический теплый пол генерирует магнитные волны (конечно, их уровень очень слаб, но по возможности стоит экранировать конструкцию);
- Высокая стоимость эксплуатации (электричество на сегодняшний день является одним из самых дорогих энергоресурсов);
- Высокая нагрузка на электросеть здания.
Расчет теплого пола водяного
Отопление теплый пол водяной нужно провести правильно
Очень важно сделать расчет труб до монтажа. Для этого чертят на бумаге проект
На том месте, где всегда будет мебель, сантехника, ванна, можно трубы не укладывать.
Не забудьте отступить от стен по 30 см. Нужно распределить, сколько контуров нужно для всего помещения.
Чтобы определить длину труб на контур, надо площадь помещения разделить на длину шага и умножить на 1,1(запас трубы в 10% на повороты.) L = S / N * 1,1.
Нужно обязательно прибавить длину трубы до коллектора (один конец-к подающему коллектору,2 конец контура-к обратному.), умноженной на 2. Длина контура зависит и от ширины трубы. Ширина16 мм-контур 80 м-100 м, труба из полиэтилена18 мм-120м, не более 80-100м,20 мм металлопластиковая труба-не более 120-125 м. При расчете следует учитывать и длину шага. Обычно при шаге 10 см, труб нужно 7 м,15 см-10м.
Расчеты о теплом водяном поле-сложный процесс, который учитывает также мощность, теплопотери, толщину стяжки, плотность потока.
Для этого нужно сумму теплопотерь разделить на полезную площадь.
Чтобы правильно просчитать все отопление, лучше обратиться к профессионалам.
Есть программа Audytor CO компании Sankom, которая поможет в точных расчетах системы.
На сайтах есть калькулятор теплого водяного пола ,легко справляющийся с этой трудной задачей.
Что представляет собой теплый водяной пол
Она представляет собой сеть труб, находящихся между бетонным и деревянным покрытием. Сверху деревянного покрытия укладывают плитку, ламинат или какой-нибудь другой напольный материал по выбору хозяина дома. По трубопроводам циркулирует вода, нагреваемая от газового котла или центрального отопления.
Под воздействием горячей жидкости напольное покрытие прогревается, теплый воздух распространяется по всему помещению, нагревая его. Устремляясь ввысь, воздух понижает свою температуру, остывая. Поэтому у потолка его температура намного ниже, чем на поверхности пола.
Преимущества такого вида отопления в доме:
Эстетичный вид.
В квартире не видны источники отопления, можно использовать любой дизайн дома по вашему усмотрению.
Безопасность.
Дети случайно не обожгутся, как в случае с радиаторами. Отопительные трубы находятся глубоко, под напольным покрытием.
Экономичность.
По сравнению с радиаторами, которые потребляют больше тепла, чем водяные полы, экономия на отоплении будет-20-30%. (хорошо прогревается расстояние на уровне 2-2, 5 м от пола).Если потолки выше, то и экономия больше. Пол в деревянном доме, как и в каменном нагревается водяными теплоносителями низкой температуры-40-50 градусов. Экономятся энергоресурсы на прогревание помещения.
Комфортность.
Такая отопительная система несет приятное тепло в дом. От нее прогревается все помещение равномерно. Ногам всегда тепло(у поверхности температура воздуха+22.) По полу можно ходить босяком даже в сильные морозы. Дети могут ползать, играть, бегать по полу, не опасаясь заболеть. Остывший воздух на уровне головы прогрет только до 18 градусов. В таких условиях человек чувствует комфортно. При отоплении радиаторами теплый воздух циркулирует по кругу, сначала поднимается вверх, а затем возвращается вниз. Теплопотери приводят к тому, что на поверхности пола воздух остывает, ногам холодно. Вверху-самая высокая температура, поэтому человек испытывает дискомфорт от жары.
Износоустойчивость.
Этот вид отопления в частном доме обладает долгосрочным действием. Срок годности полипропиленовых труб-50 лет.
Можно регулировать температуру нагрева.
Главными недостатками такой системы является:
- невозможность установления в многоквартирном доме.
- трудность ремонта труб, потому что заменить их можно только подняв напольное покрытие.
- трудоемкость монтажа
Видео водяной теплый пол в доме покажет вам, когда можно монтировать данную отопительную систему, выявит ее плюсы и минусы.
Особенности водяного теплого пола
Теплые полы – давно не новшество. Уже несколько десятилетий они используются для создания комфорта и уюта в доме и особенно популярны в частных домах, где нет соседей снизу, а только подвал или фундамент. И, конечно, в холодные сезоны года пол под ногами будет прохладным, если не ледяным (тут многое зависит, насколько качественно были утеплены сами полы).
Основные виды теплых полов
Теплый пол на основе воды достаточно часто рекомендован к применению для подогрева полов в любом частном доме, хотя также есть электрические и инфракрасные системы. Последние часто обустраиваются в квартирах, так как они не несут опасности затопления помещений, а также более просты в укладке – в частности, не нуждаются в сооружении цементной стяжки. А вот водяные полы – это, пожалуй, идеальный вариант для частного дома, особенно если в нем стоит отопительный котел.
Инфракрасный теплый пол
Водяной теплый пол является вспомогательной системой
Несложно понять, что, в отличие от электрической системы, в водяной роль нагревателя выполняет вода, которая поступает в уложенные и залитые стяжкой трубы. Теплоноситель подается через специальный коллектор, который подключен к системе отопления (центральной, отопительному котлу и т. д.). Тепло поступает от нагретой, циркулирующей по трубам, воды к бетонной стяжке, нагревает ее, а она, в свою очередь, отдает тепло в помещение и прогревает напольное покрытие. Поэтому ходить по такому полу будет приятно.
Принцип действия водяного теплого пола
