Монтаж датчика температуры
Прокладываете и закрепляете в штробе от коробки до секции нагревательного мата гофротрубу. Диаметр подбираете по размеру датчика.
Радиус изгиба трубки у стены должен быть не менее 5см.
Через нее пропускаете сам датчик температуры с проводами. При этом нужно соблюсти определенные расстояния:
между датчиком и стеной должно быть не менее 0,5-1 метра
сам датчик должен располагаться ровно посередине между витками нагревательных элементов
Шаг между витками в матах выдерживают в строго заданных параметрах (чаще всего 7,5-8см). За счет этой разбежки, компенсируется так называемая “тепловая зебра” под плиткой.
То есть, тепло полностью и равномерно распределяется по поверхности плитки, и вы босыми ногами никогда не почувствуете провалы температуры между линий кабеля и пустым местом, где его нет.
Чтобы строительный раствор не пошел во внутрь гофротрубки, на ее конец устанавливается заглушка. Если в комплекте ее нет, можно обойтись изолентой.
Иногда в комплекте идет специальный латунный наконечник. Многие не подозревают для чего он. А он именно и предназначен для установки во внутрь него головки датчика.
После выполнения всех вышеуказанных работ, обязательно еще раз произведите измерение сопротивления. Вдруг вы что-то нарушили или замкнули в процессе монтажа.
1 этап – создание проекта и выполнение расчетов
Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.
В зависимости от этого выделяют такие типы систем:
кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;
нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;
пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.
Виды электрического теплого пола
Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.
Варианты схем укладки нагревательных кабелей
Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов
Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:
монтируется в стяжку;
укладывается поверх стяжки под плитку, ламинат;
укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).
Разработанный проект содержит такие сведения:
расчет теплого пола электрического;
место установки регуляторов обогрева и подвод питания;
место монтажа нагревательного кабеля в каждой из комнат;
Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.
Пример проекта для ванной
Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате
Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.
Расчет электрического теплого пола
Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:
Р=р*S
Где,
Р – мощность системы, Вт/м.кв.
Р – мощность нагревательного элемента, Вт;
S – площадь комнаты, м.кв.
Примечание: расчет теплых полов производится для каждой
комнаты отдельно.
Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.
План действий по этапам при укладке систем
Монтаж системы теплого пола своими руками начинается с подготовительного процесса. Он включает:
- Определение места для расположения датчика пола и терморегулятора.
На стене отмечается расположение регулятора в самом удобном месте. Под него проделывается отверстие для монтажной коробки, а до пола опускается штроба, предназначенная для расположения в ней пластиковых труб или гофрированной трубы для проводов.
- Начальную подготовку поверхности пола.
Перед стартом работ необходимо очистить пол от мусора и пыли, а также выровнять поверхность с помощью специальных строительных смесей. Для этого делается предварительная стяжка толщиной 3-7 мм, которую вполне можно сделать своими руками. Для того чтобы стяжка лучше контактировала с поверхностью пола, его можно обработать грунтовкой. После высыхания грунтовки, на ней отмечаются участки, где установка такого способа обогрева как теплый пол осуществляться не будет. Необходимо учитывать, что расстояние от стен до нагревательного кабеля должно превышать минимум в 5 см.
- Укладку теплоизоляционного слоя.
Термоизоляция может располагаться вертикально и горизонтально:
Схема утепления пола плитами
- первый вариант охватывает весь периметр стен помещения. Для этого применяется демпферная лента или полистирольные листы сантиметровой толщины. Вертикальный монтаж термоизоляции помогает значительно снизить теплопотери;
- горизонтальный монтаж предполагает утепление бетонного пола с помощью теплоизоляционного материала. Его толщина должна быть не менее 2 см, а сам он обязан быть прочным и устойчивым к перепадам температур. Для утепления своими руками можно использовать следующие материалы: пенопропилен, пенополистирол или волокнисто-минеральные плиты.
Если пол укладывается в ванной, поверх теплоизоляционного слоя необходимо уложить гидроизоляционный. Монтаж теплоизоляционного слоя позволяет уменьшить потерю тепловой энергии до 30%.
Схема-пример укладки электрической системы в ванной
Если организовать стяжку не представляется возможным, то кабель можно крепить на металлическую сетку, расположенную сверху слоя термоизоляции. Установка пола в таком варианте предусматривает заливку финишной стяжки вместе с кабелем за одну процедуру. Сетка выступает в качестве надежного каркаса, поэтому стяжка получается надежной.
После затвердения стяжки, ее укрывают теплоизоляционным слоем фольги. На стыках ее необходимо укладывать с некоторым запасом, а свободные края нужно склеить скотчем. Покрытие фольгой обеспечивает равномерное прогревание помещения.
Для фиксации нагревательного элемента кабельного пола используется монтажная лента, которую прокладывают через каждые полметра и крепят с помощью саморезов (гвоздей). На монтажной ленте предусмотрены специальные скобы, которые расположены с определенным шагом. Это позволяет равномерно располагать нагревательные элементы. Основной этап включает монтаж нагревательных элементов.

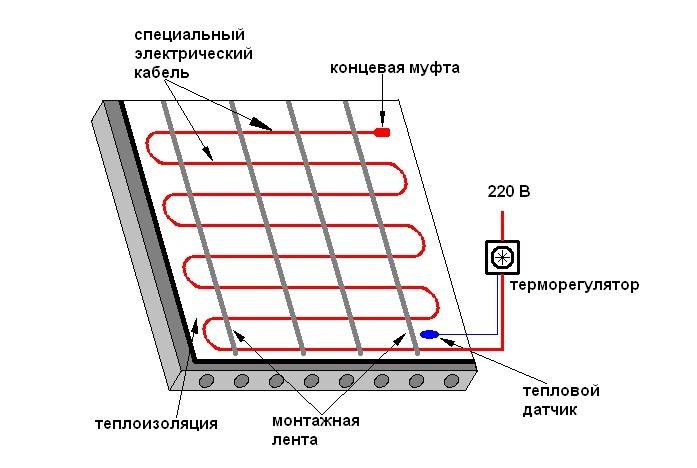

Схема устройства поверхности теплого пола
Для начала нужно размотать кабель и проверить его сопротивление. Уровень сопротивления должен соответствовать указанным цифрам на этикетке. Далее конец двужильного кабеля вставляется в гофру и укладывается в подготовленную штробу. Один край кабеля и муфта для соединения закрепляются на строительную ленту, после чего начинается укладка кабельного элемента. Соединительную муфту необходимо полностью залить стяжкой.
Этапы монтажа теплого пола под стяжку
Монтаж системы обогрева пола своими руками нужно проводить, соблюдая определенное расстояние и следить, чтобы кабели не соприкасались. Концевая муфта фиксируется на ленте для монтажа так, чтобы ее можно было полностью залить стяжкой. Если для установки кабельного пола используется одножильный кабель, нужно учесть, что к терморегулятору будут подключены оба конца провода.
Подключение кабеля к терморегулятору
После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.
Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.
А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.
Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.
Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.
После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.
После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.
Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.
Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.
Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.

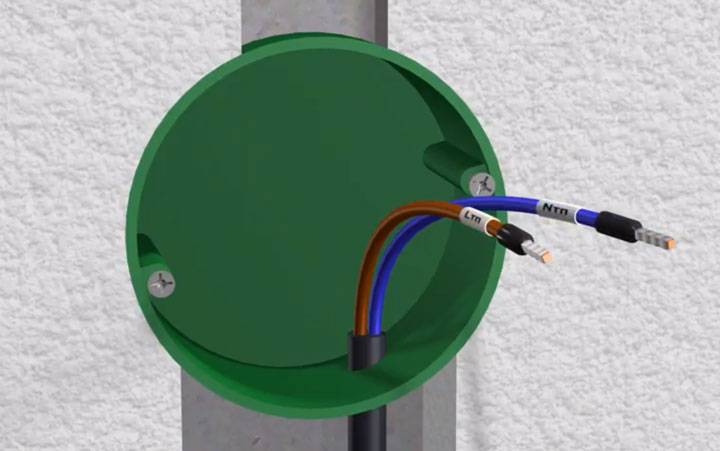

фазная жила – Lтп
нулевая жила (синего цвета) – Nтп
Укладка кабельного пола
Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.
Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.
В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:
- зигзага;
- улитки;
- петель.
Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.
Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.
Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.
Как правильно уложить электрический теплый пол (кабельный)?
Инструкция по монтажу электрического теплого пола (кабельного):
- Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
- Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
- Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
- После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
- Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
- Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.
Так производится укладка и подключение теплого кабельного пола.
О видах теплых полов
Прежде чем знакомиться с различными системами обогрева теплых полов, необходимо отметить, что для жителя многоэтажного городского дома доступным будет только электрический подогрев. Поэтому именно вариант монтажа теплого пола такого типа и присущие ему особенности будут рассмотрены ниже. Не вдаваясь в конструкцию самих нагревательных элементов, являющихся основой всей системы обогрева, необходимо отметить такие виды теплых полов:
- кабельные;
- с использованием нагревательных матов;
- инфракрасные или пленочные.
Монтаж пленочного теплого пола прост и понятен, хотя и он обладает своими тонкостями. Однако с целью более подробного ознакомления с теплыми полами, остановимся на нюансах, присущих первым двум типам.

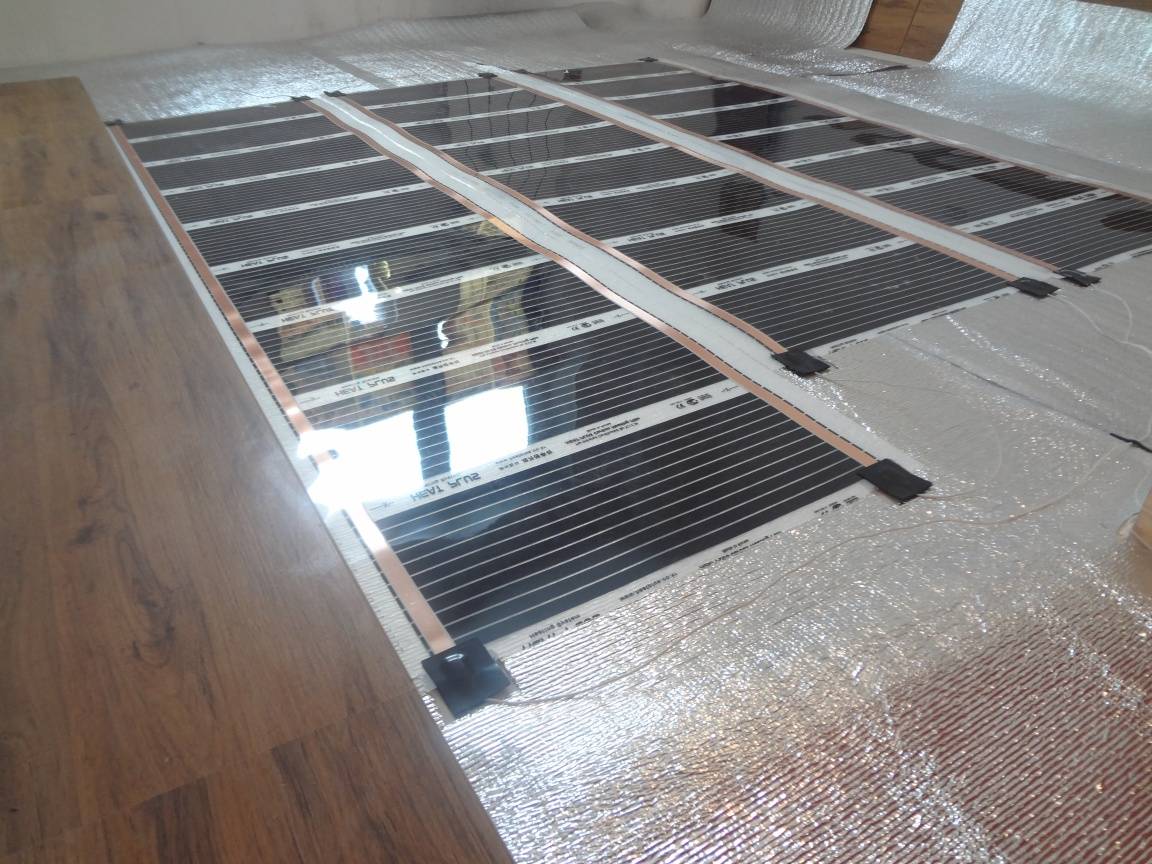

Пленочный пол
Немного забегая вперед, стоит отметить основную сложность монтажа теплого пола с использованием кабеля. Это создание на поверхности пола дополнительной стяжки, повышающей уровень пола на величину до восьми сантиметров. Во многих случаях это является неприемлемым, но существует и другой подход, позволяющий выполнить монтаж теплого пола без таких затруднений.
Советы по монтажу плёночного пола
Специалисты советуют проводить укладку плёночного пола придерживаясь ряда правил:
- не подключать к сети пленку, свернутую в рулон;
- монтаж тёплого пола делать при влажности не больше 60% и положительной температуре;
- при обнаружении повреждения на графитовой поверхности плёнки, отверстие нужно изолировать с обеих сторон;
- делать монтаж плёночного пола под ламинат нельзя на влажную поверхность;
- при затоплении тёплого пола, требуется быстро выключить из сети и дать просохнуть естественным путём;
- термодатчик устанавливать в свободном доступе, чтобы при необходимости было несложно поменять;
- сохранять схему укладки плёночного пола.
Инфракрасный плёночный полсегодня имеет большую популярность, так как способен обогреть как квартиру, так и дом. Придерживаясь, правил монтажа, можно легко и быстро установить данную систему обогрева своими руками. Кроме того, при правильном её настрое, обходиться она будет финансово не накладно.
Укладка теплого пола
Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов
Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой
Укладка кабеля
Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.
На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.
Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.
Укладка кабельного теплого пола с отступами
Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.
Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.

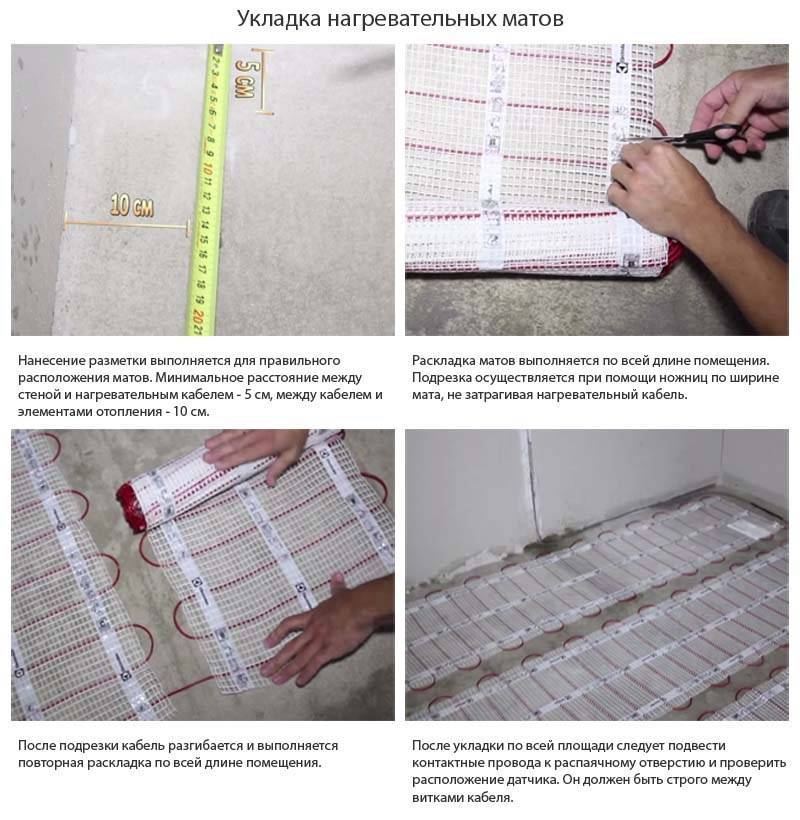

Укладка нагревательного мата

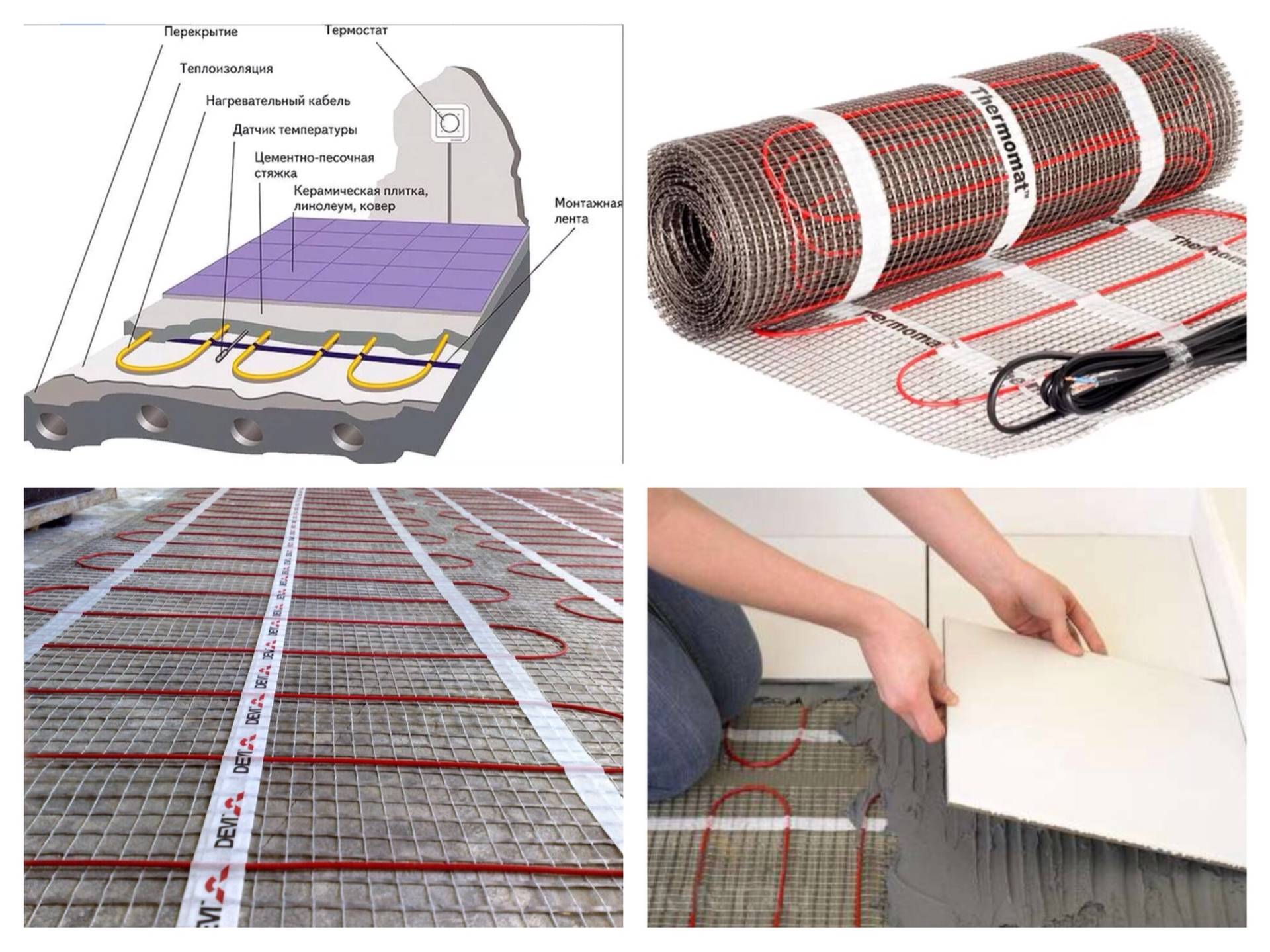

Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.
Разворот нагревательного мата при укладке
Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.
Укладка стержневого пола
Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.
Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.
Стержневой теплый пол
После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.
Укладка кабельного теплого пола
Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.
После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.
Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.
Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем
При этом важно правильно выбрать его толщину
Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.
Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.
После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.
Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.
Крепление лент производить лучше дюбелями.
Закончив с установкой монтажных лент, приступают к укладке самого кабеля.
Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.
После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.
Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.
Затем переходят к укладке датчика температуры.
Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.
Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.
После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.
На этом этапе можно провести пробный запуск системы.
Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.
Если все нормально, можно приступать к завершающим работам.
Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.
Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.
После на высохшую стяжку наноситься напольное покрытие.

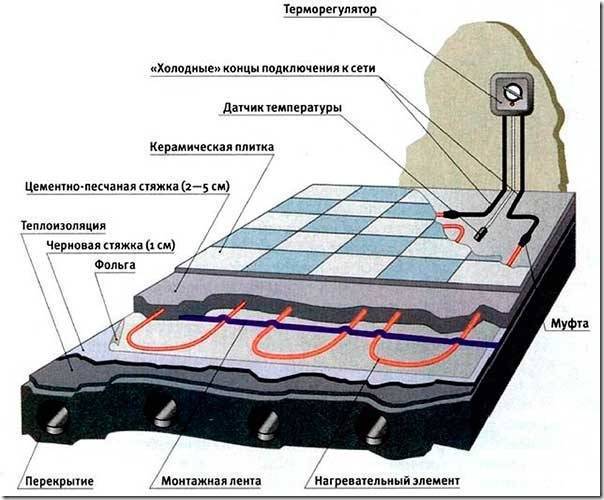

Теплый кабельный пол в разрезе.
Как делают в деревянном доме.
Кабель
Наконец, переходим к тому, как подключается теплый пол кабельный. Здесь, самое сложное – правильно рассчитать мощность и шаг. Многие производители предлагают уже готовые таблицы, которыми можно воспользоваться. Если вы не нашли нужной информации, просто обратитесь к специалисту. Стоит такая услуга недорого. Начинается все стандартно – с обустройства стяжки или выравнивания пола. Затем, укладывают гидроизоляцию и отражающая теплоизоляцию. Листы крепят скотчем.
Классические электрические схемы теплого пола требуют обязательно проверить кабель перед укладкой. Его параметры должны соответствовать паспортным (допустимое расхождение не больше 10%). Укладывать провод можно «змейкой» или «улиткой», главное, чтобы не было пересечений. Фиксируется он с помощью специальной монтажной ленты.
3 этап – подбор оборудования и материалов
Система электрический теплый пол включает в себя:
- нагревательный кабель;
- провода соединительные;
- регулятор, датчик температуры;
- система защиты (устройства защитного отключения);
- кабель для заземления (медный);
- прочий материал: крепления, дюбель-гвоздь, демпферная лента, мел (для разметки).
Инструмент для работы используется стандартный: молоток, зубило, перфоратор, ножницы по металлу, рулетка, отвертки.
Виды нагревательного кабеля для теплого пола
Выбор нагревательного кабеля имеет определяющее значение, поэтому следует знать, что для монтажа используются такие его виды:
резистивный кабель. Нагревательным элементом выступает жила, отличающаяся повышенным сопротивлением. Благодаря этому сопротивлению, ток, движущийся по кабелю, преобразуется в тепловую энергию;
саморегулирующийся кабель. В этом случае обогрев происходит за счет полимерной матрицы. Особенность саморегулирующего кабеля заключается в том, что исключен перегрев. Такой вид кабеля отличает высокая стоимость, но и более длинный период эксплуатации.
Теплый пол стержневого типа
Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.
Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие
Тонкости работы и организации
В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.
Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.
Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю
Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.
Устанавливаем и закрепляем температурный датчик и терморегулятор
Размещаем температурный датчик в защитной гофрированной трубке
Сам датчик должен быть расположен возле окончания трубки, ее конец должен быть закрыт крышкой. Этим вы защитите температурный датчик от попадания раствора цемента при формировании стяжки.
Образец крепления датчика
Выводим температурный датчик
Конец трубки с находящимся внутри температурным датчиком должен быть выведен на расстояние не менее полуметра от стены помещения. При этом следите, чтобы радиус изгиба гофротрубки с находящимся внутри датчиком был не менее 5 сантиметров.
Фиксация гофротрубки для теплого пола
Зафиксируйте гофротрубку с находящимся внутри температурным датчиком на поверхности пола, на равном расстоянии между витками линий нагревающего кабеля.
Заполняем монтажный канал раствором алебастра
После установки датчика и вывода проводов заполните монтажный канал раствором алебастра.
Подключаем конец кабеля к терморегулятору
Залудите монтажные концы проводом и подключите кабель к терморегулирующему устройству.
После установки терморегулятора поставьте его на минимальную температуру и подайте примерно на минуту рабочее напряжение на нагревательную систему. Затем плавно увеличивайте нагрев и проверьте работоспособность электрического нагрева.
