Монтаж теплого электрического пола под плитку

Укладывание кабеля

Монтаж одножильного или двужильного кабеля производится с учетом следующих правил:

Схемы подключения одножильного и двужильного кабеля для теплого пола

• от стен нужно отступить не меньше 5 см;
• от отопительных приборов до первого элемента теплого пола минимальное расстояние составляет около 10 см;
• кабели не укладывают на участке, где будет размещаться мебель или какие-то электроприборы.

Раскладка нагревательных элементов происходит по типу «змейки»

При этом важно обеспечить расстояние между витками не меньше 8 см. Во время монтажа кабеля нужно следить, чтобы он не натягивался, не перегибался, а все переходы был максимально плавными. Нагревательные элементы фиксируются в определенном положении при помощи клейкой ленты

Нагревательные элементы фиксируются в определенном положении при помощи клейкой ленты.

Конструкция одножильного и двухжильного нагревательных кабелей

После установки кабеля происходит заливка цементно-песчаной стяжки. Ее толщина должна составлять не меньше 3 см, а при использовании теплоизоляционных плит – от 5 см. Когда стяжка достаточно затвердеет, производят укладку плиточного покрытия.

Особенности монтажа пленочной системы

Пленочный теплый пол, как и пол на основе термоматов, не предполагает обязательного покрытия стяжкой. Финишную отделку можно укладывать прямо поверх обогревательных элементов. Еще одно преимущество пленочной отопительной системы — она менее требовательна к качеству основания, на которое ее укладывают, чем кабельный теплый пол.

Пол пленочный

Для теплоизоляции при монтаже инфракрасных обогревателей можно использовать материалы на основе металлизированной лавсановой или полипропиленовой пленки. Теплоотражатели с алюминиевой фольгой для этой цели не подходят.

При укладке пленки ее нужно разрезать на полосы подходящей ширины и разложить на полу, отступив от стен около 25 см. Накладывать один лист на другой нельзя, иначе система может выйти из строя преждевременно.

Особенности монтажа стержневого инфракрасного пола

Данный тип теплого пола состоит из стержней, которые между собой соединены гибкими проводами. Когда по стержням пропускают ток, они выделяют тепло. Этот тип обогрева может саморегулировать температуру, поэтому его можно использовать без терморегулятора.

Основные недостатки стрежневого инфракрасного пола: высокая стоимость и сложность подключения к электросети.

Последовательность монтажа стержневого инфракрасного пола:

• создание схемы укладки;
• подготовка основания;
• укладка теплоизоляции;
• подготовка места для датчика;
• раскладывание полос и соединение кабеля согласно с составленной схемы;
• фиксация полос к основанию при помощи монтажного скотча;
• установка терморегулятора;
• подключение датчика и кабеля к терморегулятору;
• подключение терморегулятора к сети;
• испытание системы;
• заливка стяжки;
• укладка плитки.

Для такого пола также лучшим финишным покрытием является керамическая плитка, он укладывается в стяжку, толщина которой должна быть больше 2-3 сантиметров.

Включать стержни для ускорения процесса затвердевания стяжки нельзя, так как это может привести к перегоранию нагревательных элементов из-за того, что они находятся в сырости и к растрескиванию стяжки, что снизит эффективность работы теплого пола.

Способы монтажа

Наиболее распространено применение бетонной стяжки. Трубы под водный пол имеют значительно больший диаметр по сравнению с электрическим кабелем, спрятать их в слой плиточного клея невозможно. Кроме того, при толщине 16 мм их необходимо заливать сверху слоем не менее 30 мм.

Стяжку можно сделать тоньше, если уложить трубы в пазы, выполненные в листах из пенополистирола (рис. ниже). Для улучшения теплоотдачи трубы закрываются алюминиевыми листами.

Стяжка из пенополистирола

Таким образом решаются одновременно две задачи: утепление снизу для снижения потерь тепла и уменьшение нагрузки на перекрытие. Способ подходит для плитки, если ее приклеить к ГВЛ.

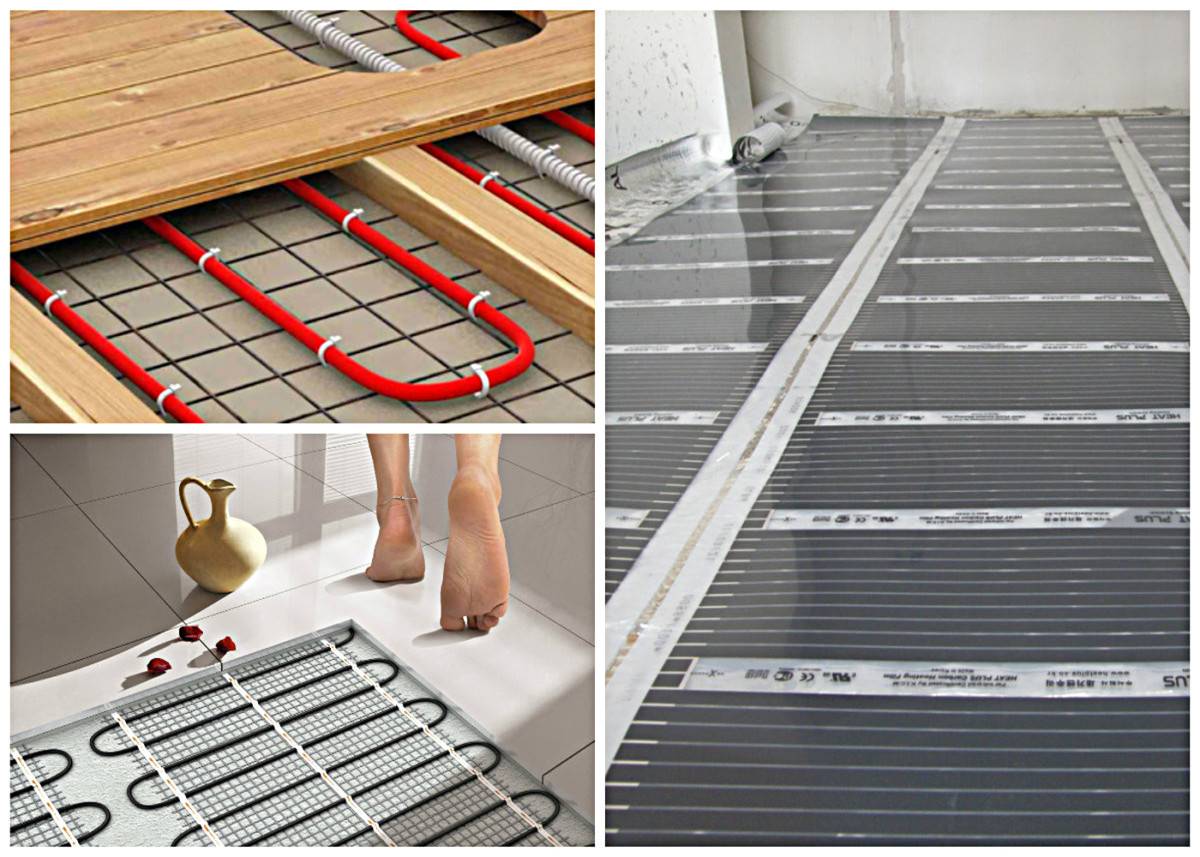

Варианты исполнения нагревательных систем

Есть две разновидности конвекционных теплых полов:

• водяные;
• электрические.

Водяной теплый пол может быть классическим и электро-водяным. Первый состоит из труб, в которые подается нагретый этиленгликоль или вода из центральной отопительной системы либо от газового котла. Насос обеспечивает непрерывную циркуляцию жидкости, которая прогревает напольное покрытие.

Теплый водяной пол

В случае с электро-водяным теплым полом нагревающие элементы находятся непосредственно внутри трубы. Жидкость прогревается равномерно на всем протяжении отопительной системы, насос для ее циркуляции не нужен.

Электрический конвекционный теплый пол может быть:

• кабельным;
• на основе термоматов.

В первом электроэнергия преобразуется в тепло за счет нагревательных элементов, выполненных в виде кабелей. Они укладываются под покрытие пола и заливаются сверху бетонной стяжкой.

Термомат представляет собой нагревательный элемент, состоящий из стекловолоконной сетки, на которой закреплен все тот же кабель. Такая система оказывается более удобной в монтаже, чем обычный кабельный теплый пол.

Термомат

Инфракрасные обогревательные системы могут быть:

• пленочными;
• стержневыми.

В первых роль проводника тепла выполняют карбоновые полоски. Они расположены внутри полимерной пленки, которая защищает их от влаги, вмятин и проколов. Расстояние между полосками из карбона в стандартной отопительной системе такого типа составляет 1-1,5 см.

Также выпускаются теплые полы, в которых пленка покрыта сплошным листом из углеродистого материала. Они лучше проводят тепло, но стоят дороже.

Нагревательный элемент стержневого теплого пола представляет собой мат, который состоит из карбоновых трубок, соединенных многожильными кабелями. После подачи тока графитовые стержни вырабатывают инфракрасное излучение, которое нагревает помещение.

Достоинства и недостатки ИК пола под плитку

Плюсов у инфракрасного пола немало:

1. Излучения нагревают не воздух, а окружающие предметы интерьера. Длина волн составляет от 5 до 20 мкм, они легко проходят через плитку.
2. Регулирование температуры выполняется автоматически, что позволяет устанавливать собственный микроклимат в отдельной комнате.
3. Малое потребление электроэнергии.
4. При работе не выделяется вредных для здоровья излучений, как при использовании для обогрева кабельной системы.
5. Не высушивает воздух, а наоборот, обогащает его отрицательно заряженными ионами.

Сравнение теплого пола с обычным отоплением

Но у таких систем также имеются и минусы. Особенно они проявляются при укладке ИК теплого пола под кафельную плитку:

1. Использовать пленочную систему выгодно только для обогрева небольших помещений. В противном случае затраты на оплату коммунальных услуг превысят все ожидания.
2. Не допускается укладка инфракрасного пола в местах, где он будет закрыт сантехникой или крупной, тяжелой мебелью. Перестановка в комнате будет уже невозможна.
3. Цементная стяжка, как и клей для плитки, со временем будет вызывать повреждения пленки. Срок службы ее из-за этого снизится.
4. При выходе ИК-пола из строя, он потенциально может являться причиной короткого замыкания и возгорания.
5. Низкая адгезия материала усложняет монтажные работы. Ее можно увеличить, поместив между пленкой и плиткой гипсокартон либо армирующую сетку, но греющая способность при этом снизится.
6. Укладка системы должна выполняться только на ровную поверхность, для чего требуется проведение достаточно сложных подготовительных работ.

Укладка выполняется только на ровную поверхность

Монтаж пленочного теплого пола

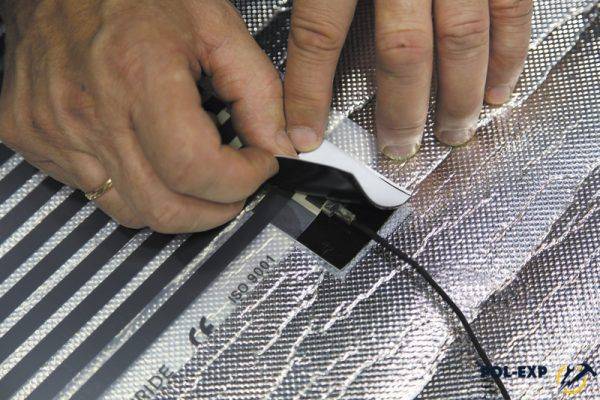

Во время монтажа пленки нужно следить, чтобы медные контакты были обращены книзу и размещались около стены, где находится терморегулятор. Данный нагревательный элемент должен укладываться таким способом, при котором его матовая поверхность будет сверху. Отдельные листы устанавливаются впритык, но не внахлест.

Схема монтажа пленочного теплого пола

Последний вариант категорически запрещен при монтаже теплого пола. Нагревательные элементы крепятся к основанию при помощи двустороннего скотча. Отдельные листы соединяются между собой с применением обычной клейкой ленты.

На установленный теплый пол производится монтаж армирующей сетки при помощи саморезов. В это время нужно следить, чтобы они не повредили основные контакты. После заливки цементно-песчаной стяжки необходимо выждать около 28 дней. Только после этого можно приступать к использованию теплого пола.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Можно ли укладывать пленочный пол под плитку

Под плитку систему теплого пола класть можно. В инструкции указано, что, ИК-пленку допускается класть под дерево и кафель, в том числе, и на улице, под керамогранит.

Задумывая укладку теплого пленочного пола под керамическую плитку, нужно помнить об особенностях такого покрытия:

1. Низкая адгезия пленки. Из-за этого ее нельзя заливать цементом, а сверху укладывать кафель – стяжка получается плавающей. Повысить сцепление пленки можно посредством стеклотканной армирующей сетки, но это приведет к снижению теплопроводности обогревателя.
2. Чувствительность к воздействию щелочей. Использовать растворы на щелочной основе не допускается, так как это приведет к существенному сокращению срока службы. Также может случиться короткое замыкание, и система вовсе выйдет из строя.

Инфракрасный теплый пол

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

Почему теплые полы лучше укладывать под плитку

Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид. Поскольку плитка имеет такие свойства:

• отличный внешний вид;
• практичность;
• хорошие показатели теплопроводимости;
• способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).

Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.

Можно ли укладывать пленочный пол под плитку?

Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную

Таким образом, монтаж этой системы под кафель можно производить смело.

Монтаж пленочного теплого пола

Инфракрасная пленка для пола

В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов

Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ

1. Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.

2. Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.

У инфракрасного теплого пола есть свои минусы

В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.

Пленочный теплый пол Heat Plus

Технология выполнения теплого пола под плитку своими руками

1. Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону.  При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
2. Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
3. Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
4. Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

Монтаж терморегулятора

1. Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
2. При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
3. Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
4. После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Кстати про подключение терморегулятора к теплому полу читайте у нас на сайте.

Монтаж обогревающего мата

1. Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
2. Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
3. Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
4. Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

1. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
2. Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
3. К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
4. Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

Подключение проводов к терморегулятору

1. Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
2. Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
3. Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
4. Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки

До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить  комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Также советуем прочитать, про теплый пол под линолеум своими руками.

Как сделать своими руками?

Если вы хотите сэкономить средства при установке обогрева полов в ванной, то вам проще всего заняться его монтажом самостоятельно. Пошаговая инструкция по каждому виду пола расскажет вам как это сделать.

Монтаж водяной системы подогрева

Планировать монтаж водяного пола лучше всего, если вы только начинаете строить дом или планируете его полную переделку, так как установка такого пола потребует переделку дверных проемов.

Необходимые и материалы:

• металлопластиковые трубы диаметром от 14 до 25 мм;
• распределительный коллектор;
• материал для гидроизоляции;
• регулировочные краны;
• утеплитель;
• фольгированный материал для теплоизоляции;
• смесь для стяжки;
• армированная сетка;
• крепежные элементы;
• насос и водонагреватель.

Этапы монтажа водяного пола:

1. Сначала требуется создать качественную гидроизоляцию – куски покрытия укладывается внахлест друг да друга, закрепляются паяльной лампой. Покрытие должно находиться не только на полу, но и на 10-15 см по стенам.
2. Далее создается слой теплоизоляции из ценментно-керамзитной стяжки или утеплителя. Эти материалы укладываются/заливаются так, чтобы до уровня готового пола оставалось примерно 7 см свободного пространства – тут будут лежать сами трубы. Далее покрытие укрывается фольгированным теплоизоляционным материалом блестящей стороной вверх.
3. По фольгированному материалу укладывается армированная сетка.
4. Далее устанавливаются крепления для труб – их прикрепляют к армированной сетке.
5. Затем укладывают сами трубы с шагом в 10 мм и соединяют их при помощи специальных тройников. Два конца системы труб подводятся к трубам отопления. Затем следует проверить систему на наличие протечек.
6. Если неисправностей нет, то приступаем к заливке бетонной стяжки. Все, пол готов! Укладку основного полового покрытия следует только после полного высыхания бетонной стяжке (1-2 недели), а саму систему следует запускать примерно через месяц

Монтаж кабельного пола

Кабельный теплый пол подходит для ванных комнат в многоквартирных домах.

Монтаж такой системы осуществляется достаточно просто, ведь он не требует особой подготовки.

Необходимые материалы:

• нагревательный элемент – кабель;
• утеплитель;
• армированная сетка;
• регулятор температуры;
• тепловой датчик;
• материал для стяжки.

Этапы монтажа кабельного теплого пола:

1. На бетонный пол укладывается утеплитель фольгой вверх.
2. Затем укладывается армированная сетка, на которую крепится кабель с помощью пластиковых хомутов.
3. Производится укладка кабеля. Следите, чтобы провод не перекрещивался. Шаг между электрическими проводами должен быть указан в инструкции к ним, но должен быть не менее 6 см.
4. На высоте в 1 м от пола устанавливаются регулятор температуры и тепловой датчик.
5. Производится проверка системы. Если все работает исправно, то сверху кабель заливается бетонной стяжкой.
6. Через 1-2 недели устанавливается лицевое покрытие пола, а через месяц можно использовать и саму систему подогрева.

Установка инфракрасного пола

Самый простой и удобный в монтаже и эксплуатации – инфракрасный теплый пол. Укладывать его можно под любое половое покрытие, а монтаж настолько прост, что не требует вызова мастера.

Но основа, на которую кладется такой пол, должна быть идеально ровной, чтобы избежать нарушений в работе системы. Также не кладут пленку под мебель и бытовую технику.

Необходимые материалы:

• нагревательный элемент – специальная пленка;
• полоски битумной изоляции;
• датчик температуры;
• терморегулятор;
• утеплитель.

Этапы монтажа инфракрасного теплого пола:

1. Основной пол очищается от мусора, он должен быть идеально ровным.
2. Затем укладывается теплоизоляционный материал, чтобы тепло от пола не уходило в соседнюю квартиру.
3. Далее полосы термопленки укладываются на теплоизоляционный материал. Резать пленку следует только по отмеченным на ней линиям, места отреза следует заизолировать полосками битумной изоляции. Расстояние от стен должно быть не менее 10 см, зазоры между пленкой – не более 1 см.
4. Пленочные маты соединяются проводами. Провода, проводящие ток, следует зачистить и зажать в клемме контакта – левые с левыми, правые с правыми.
5. Установка датчика температуры осуществляется на расстоянии 25 см от стены под нагревательную пленку в заранее сделанное отверстие в полу.
6. Установка и подключение терморегулятора.
7. Проводится проверка работоспособности пола и затем на пленку укладывается основное половое покрытие.

Варианты для установки системы

Уложить теплый пол под керамическую плитку или другое покрытие можно несколькими способами:

кабельная система. Для устройства такой конструкции происходит укладка кабеля своими руками. Он может быть одножильным, двужильным или сверхтонким. Технология укладки кабельного пола подразумевает заливку стяжки значительной толщины (в некоторых случаях до 5-6 см). Это уменьшает высоту помещения, что может быть допустимо только на этапе установки чернового основания. Укладка кабельной системы требует определенного опыта и знаний. В обязательном порядке необходимо произвести расчет для эффективного устройства всей конструкции. Существенное преимущество такой системы – низкая стоимость по сравнению с другими технологическими схемами;

Схема укладки кабельного электрического пола под плитку

нагревательные маты. Данный вариант чаще всего используется под керамическую плитку. Нагревательные маты состоят из тонкой полимерной сетчатой основы, на которую уложен кабель по определенной схеме. Для их установки не нужно заливать цементно-песчаную стяжку значительной толщины. Для укладки своими руками матов достаточно применить обычный плиточный клей. При помощи тонкого слоя раствора фиксируются элементы, после чего происходит установка плитки;

Инструкция укладки электрических матов под плитку

пленочный пол. Состоит из тонких элементов, которые запаяны в полиэтиленовую пленку. Такая конструкция предотвращает контакт нагревательного механизма с влагой. В зависимости от использованных материалов для изготовления пластин, разделяют углеродный и биметаллический пленочный пол. Технология укладки нагревательных элементов под плитку своими руками подразумевает применение конструкций исключительного первого типа. Они не поддаются коррозии и являются ремонтоспособными;

Правильная укладка пленочного теплого пола под кафельную плитку

водяное отопление. Укладка системы данного типа идеально подойдет для помещений со значительной площадью. Ее монтаж требует специальных навыков, а пренебрежение рекомендаций специалистов ведет к снижению эффективности работы или к образованию серьезных дефектов. Оно состоит из трубопроводов, по которым циркулирует горячая вода. Технология устройства теплого пола подразумевает заливку толстого слоя цементно-песчаной стяжки, что значительно уменьшает высоту помещения.

Укладка теплого водяного пола под плитку своими руками

Устройство и монтаж

Далее – несколько возможных вариантов «пирога» для пола, в зависимости от выбранной нагревательной системы (имеется ввиду схема расположения слоев из которых состоит теплый пол).

1. Бетонная основа.
2. Гидроизоляция.
3. Слой листового утеплителя.
4. Слой фольги.
5. Кабель и стяжка.
6. Финишное плиточное покрытие.

Устройство теплого пола электрического под плитку – нагревательные маты:

1. Бетонная основа.
2. Мат.
3. Слой плиточного клея.
4. Сама плитка.

Как установить теплый пол электрический под плиткой – пленочная система:

1. Основа или стяжка.
2. Теплоотражающий фольгированный слой.
3. Термопленка.
4. Гидроизоляция (полиэтилен).
5. Тонкий слой гипсокартона.
6. Клей и плитка.

Выбор способа монтажа теплого пола электрического под плитку зависит от особенностей помещения:

• мокрое (ванная, баня, кухня);
• сухое;
• неотапливаемое (холодный балкон, открытая терраса);
• отапливаемое.

При подготовке к монтажу обратите внимание:

• предельно допустимая нагрузка терморегулятора должна быть выше мощности системы;
• клеевые смеси и другие материалы выбирайте только те, которые подходят для теплых полов.

Далее – последовательность монтажа для двух вариантов пола, со стяжкой и без нее.

Под плитку без стяжки

Как положить электрический теплый пол под плитку без устройства стяжки. Это делается при помощи специальных нагревательных матов.

Схема работы:

1. Нарисовать чертеж размещения матов, исключая участки с тяжелой мебелью.
2. Сделать в стене и в полу штробу сечением два на два сантиметра для соединительного кабеля. Если терморегулятор встраиваемый, сделать в стене нишу для размещения коробки.
3. Выровнять пол, убрать мусор.
4. Кабель температурного датчика поместить в гофротрубку сечением полтора сантиметра.
5. Поставить заглушку и поместить трубку в штробу (датчик будет расположен в полу между петлями кабеля в 5 сантиметрах от края петли).
6. Раскатать полосами мат в соответствии с чертежом. Витки кабеля пересекаться не должны. Варианты крепления: сажать на клей или фиксировать армирующую сетку к основе метизами.
7. Замерить сопротивление матов. Допустимая погрешность – 10 процентов от значения, указанного в паспорте системы.
8. Покрыть маты клеем для плитки.
9. Оттестировать систему еще раз.
10. Уложить плитку.
11. Подсоединить терморегулятор, через него подключить систему к сети.

Приступать к эксплуатации можно только когда клей полностью застынет.

Все про армирование ростверка свайного фундамента.

Хотите узнать, как выбрать теплый электрический пол под плитку?

Под плитку со стяжкой

Как сделать электрический теплый пол под плитку со стяжкой? Это делается при помощи нагревательного кабеля.

Порядок работы:

1. Подготовить основание с помощью выравнивающей смеси.
2. Настелить гидроизолирующую пленку.
3. Проштробить канал для кабеля и выполнить нишу для терморегулятора как в предыдущем случае.
4. Сделать штробу в полу, уложить в нее датчик в гофрированной трубке 1,6 см сечением.
5. Настелить теплоотражающую подложку под электрический теплый пол под плитку (фольгированный пенофол или другую аналогичную).
6. Уложить армирующую сетку.
7. Уложить кабель змейкой в соответствии с чертежом, начиная от штробы. Подвязать к ячейкам сетки.
8. Оттестировать мегомметром сопротивление изоляции. Оно должно быть 20 М? минимум. Оттестировать сопротивление жил как в предыдущем случае.
9. Подключить систему к источнику энергии и проверить работоспособность. Выключить.
10. Проклеить стыки пола со стенами демпферной лентой по всему периметру. Это делается для компенсации температурного расширения.
11. Стяжку кладут толщиной не меньше трех сантиметров. Для лучшего качества укладки рекомендуется добавлять в рабочий раствор пластификаторы.
12. После застывания стяжки кладут плиточное покрытие.

Видео монтажа теплого электрического пола под плитку.

https://youtube.com/watch?v=n5169Wly0-g

Принцип работы

Система представляет собой тонкую пленку, между слоями которой уложены карбоновые полосы. Именно они являются нагревающими элементами. Укладка выполняется на заранее подготовленное основание, система подключается к электросети и начинает греться. Обогрев всех расположенных вокруг пленки элементов происходит за счет ИК-излучения.

Конструкция ИК-пола

За счет небольшой толщины пленки поверхность пола нагревается очень быстро и выключается терморегулятором, работая порядка 20 минут в час. При снижении температуры в помещении система снова начинает работу и прогревает основание. По сравнению с иными типами обогревателей, ИК-пол отличается большим КПД, потребляя совсем немного электроэнергии.

Сравнение водяного и пленочного пола

Система может применяться в любых помещениях с учетом расстановки мебели: под крупные и тяжелые объекты пленка не ложится. Проще использовать ее только в тех местах, где ноги контактируют с поверхностью плитки, к примеру, на выходе из ванной.

Последовательность монтажа

Для укладки кабельного пола вам понадобится:

• • нагревательный кабель или мат;
  • терморегулятор;
  • датчик температуры;
  • утеплитель;
  • изоляционные материалы;
  • зажимы;
  • перфоратор;
  • пассатижи;
  • система защиты УЗО;
  • молоток;
  • зубило;
  • рулетка.

Чтобы качественно уложить плитку, основание должно быть ровным и без повреждений, поэтому его выравнивают при помощи стяжки. Если используется кабель, то его необходимо укладывать в бетонную стяжку, а если маты, то их можно монтировать на плиточный клей.

Под стяжку укладывается гидроизолирующий слой и теплоизоляция, чтобы тепло шло в комнату и не распространялось вниз. Чаще всего, в качестве утеплителя используется пенофол, который с одной стороны покрыт фольгой, а с другой имеет самоклеящийся слой.

Кроме теплоизоляционной функции, этот материал еще и выступает в качестве звукоизоляции, поэтому в доме будет более уютно и комфортно. Так как в стяжку укладывается кабель, то перед ее заливкой, по периметру комнаты клеят демпферную ленту, которая не позволит покрытию расширяться и не повреждаться.

Сопротивление провода проверяют до и после его укладки.

При помощи перфоратора, в стене делают место для монтажа терморегулятора, к ней подводят заземление и силовой провод, а также делают канавку для подключения нагревательного кабеля. По предварительно выполненной схеме укладывают кабель или маты. Делают это только на полезной площади, то есть там, где не будет мебели и других стационарных предметов.

Крепление кабеля к основанию выполняется при помощи монтажного скотча. Если укладывают кабель, то он должен быть одним куском, а если маты, то их можно резать, но так, чтобы не повредить провод. Соединяют греющий и силовой электрический кабель, проверяют сопротивления и подключают к терморегулятору.

Теплые электро полы необходимо подключать к отдельному устройству защитного отключения (УЗО).

Проводится испытание системы в разных режимах, если все нормально, то кабель заливают стяжкой, а на маты можно сразу укладывать керамическую плитку.

Особенности монтажа датчика и терморегулятора

Датчик температуры фиксирует ее показатели и передает их на терморегулятор. Есть приборы под мягкое и твердое финишное покрытие. Те, которые предназначены для плитки и керамогранита, имеют большие размеры и помещены в защитную гелевую оболочку, она предохраняет датчик он негативного воздействия стяжки или клея, а также от повреждений.

Установить датчик температуры можно в коробке между греющим кабелем и терморегулятором или напрямую между ними, чаще используют последний вариант.

Для удобства использования, терморегулятор обычно размещают на высоте 50-90 см от пола и помещают в монтажную коробку. Датчик укладывают в пластиковую трубку между кабелем, который располагается на расстоянии 50-100 см. Чтобы в трубку не мог попасть раствор, ее конец закрывают. Работоспособность системы можно проверять только после того, как высохнет стяжка.

Есть терморегуляторы с встроенным датчиком температуры пола. Лучше купить устройство, в котором есть выносной и встроенный датчик.

Как класть плитку на электрический теплый пол

Монтаж керамической плитки проводится как обычно, только надо использовать клей для теплого пола. Если кабель спрятан в стяжку, то укладка плитки проводится после ее высыхания. На маты можно сразу укладывать плитку. Над греющим элементом должно быть порядка 5 мм клея, им заполняются все пустоты, для этого используют зубчатый шпатель.

Кладку плитки начинают с дальнего угла и движутся к выходу. Для получения одинаковых швов, используются пластиковые крестики. После укладки всей плитки, необходимо подождать несколько дней, чтобы клей высох и только потом можно включать теплый пол.
