Монтаж систем водоснабжения и канализации: требования, материалы и этапы работ

Выбор материалов для систем автономного водопровода и канализации

Выбор материалов для систем автономного водопровода и канализации проводится с учётом:

СНиП.
Предпочтений владельцев дома.
Проекта.
Бюджета.

В первую очередь все материалы должны соответствовать нормам, к примеру, использовать канализационные трубы, предназначенные для внутренней разводки канализации, на наружных участках нельзя (даже при наличии необходимого диаметра), так как прочность стенок таких труб ниже и они могут не выдержать нагрузок, которым подвергаются сети наружной канализации.

С точки зрения проекта и предпочтений владельцев дома могут быть выбраны полимерные материалы – например, трубы ПВХ, пластиковый кессон и установка очистки сточных вод в корпусе из полиэтилена или металлические (стальные или чугунные) трубы, металлический кессон и септик из бетонных колец.

В отношении бюджета также следует учитывать, что расходные элементы из различных материалов имеют разную цену

Бетонные кольца для септика обойдутся дешевле пластиковой накопительной ёмкости, однако помимо стоимости следует обращать внимание и на характеристики готовой системы, её долговечность и удобство эксплуатации

Проведение земляных работ

Подготовительные мероприятия

Перед началом земляных работ необходимо произвести всестороннюю проверку места будущей установки труб. Необходимо убедиться, что никакие коммуникационные или электроэнергетические кабели и линии не проходят через данную территорию. Далее необходимо определить трассу будущих труб и провести геодезические исследования для определения глубины закладки и уровня расположения труб. Если планируется прокладка труб под землей, необходимо убедиться, что к услугам нанимаемой компании есть необходимые технические средства.

Выбор техники и материалов

При проведении земляных работ необходимо выбрать не только качественную техника, но и правильный материал для трубопровода. Трубы могут быть изготовлены из различных материалов, таких как пластик, металл и керамика. Необходимо выбрать качественный материал, который обеспечит долговечность труб и защиту от коррозии и истирания.

Земляные работы

После выбора материалов и определения местоположения труб нанимаемая компания приступает к земляным работам. Необходимо следить за скоростью работы, чтобы не повредить трубы и оборудование

Важно учитывать текущие погодные условия: земля не должна быть замерзшей или слишком сухой. Затем производится прокладка труб, монтаж затворов и ревизионных колодцев

Бурение скважины является более сложным процессом и проводится при достаточно большом расстоянии от водозаборных колонок.

Завершающие работы

После установки труб и замены коллекторов, производится заполнение землей и установка дренажных систем на местах таких работ. Исходным этапом подготовительных мероприятий становится снятие грунта, а затем неразрушающей проводимости подземных коммуникаций различных типов, линий и магистралей.

Ещё раз о материалах и инструментах

О том, какими бывают трубы для канализации и водоснабжения, вы уже знаете. Осталось выбрать самый оптимальный вариант для самостоятельной сборки.

Трубы для водоснабжения

Выбирая между полипропиленовыми и металлопластиковыми трубами для водоснабжения, рекомендую остановиться на первых. И не только потому, что они обойдутся дешевле.

Любой специалист скажет вам, что они надежнее, так как сварные соединения не «разбалтываются» и не текут. Тогда как металлопластик, собранный на фитингах с резиновыми прокладками, приходится постоянно контролировать и подтягивать соединения. А то и менять их. Вряд ли вам захочется в процессе эксплуатации думать о замене труб водоснабжения и канализации.
Система из полипропиленовых труб и фитингов действительно намного дешевле. На общую стоимость влияет даже не стоимость самого трубопровода, а цена фитингов – они довольно дорогие, а требуется их много.
Этот материал труб водоснабжения и канализации отличается практичностью и надежностью, так как не подвержен коррозии и не влияет на вкус и цвет воды.

Единственное, что может вызвать опасения новичка в этом деле – это необходимость приобретения специального инструмента для спаивания, а также неумение работать с ним. Но эти сомнения можно смело отбросить, потому что стоит «паяльник» недорого (для одноразовой работы можно найти инструмент за тысячу рублей), а в использовании он прост до безобразия.

Вы сами убедитесь в этом, когда дочитаете статью до конца и попробуете самостоятельно спаять трубы для сантехники водоснабжения и канализации.

А пока посмотрите, что вам потребуется для работы:

То есть, помимо утюга вам понадобятся такие простые инструменты, как рулетка и уровень, а также специальные ножницы для ровного разрезания полипропиленовых труб. Хотя без них можно обойтись, если в доме есть ножовка по металлу.

Ножницы часто идут в наборе с «утюгом»

Трубы для канализации

Тут в принципе и выбирать не из чего: только пластик:

Чугун и выглядит непрезентабельно, и тяжелый и неудобный для монтажа, и коррозии подвержен.
Керамические трубы дорогие и неудобные для самостоятельной сборки – их соединяют с помощью специальных мастик или глиняных замков. К тому же это в основном изделия для наружной канализации.
Асбестоцементные трубы меньше 100 мм в диаметре не выпускаются, поэтому и их можно исключить из перечня материалов для устройства внутренней разводки. А вот для наружной они вполне годятся, так как очень прочные и не разрушаются химическими веществами.

Для сборки пластиковых канализационных труб никаких специальных инструментов, кроме той же рулетки, уровня и ножовки, не нужно.

Монтаж наружных сетей водопровода и канализации: требования и особенности

Рекомендуемые материалы для монтажа наружных сетей
Материал	Преимущества	Недостатки
Полиэтиленовые трубы	Хорошо сопротивляют коррозии и агрессивным веществам, долговечны	Строятся только на низком давлении, требуют поддержания гидростатического давления.
Керамические трубы	Долговечные, хорошо сопротивляют коррозии и агрессивным веществам	Дорогостоящие, ломучие при механических нагрузках
Железобетонные трубы	Хорошо сопротивляют внешним нагрузкам, долговечны	Для производства и монтажа требуют больших затрат, затрудняют узлы соединения

Как производится монтаж внутренних и наружных водопроводных и канализационных сетей

Проработав проект и подобрав требуемые материалы и инструментарий, чтобы провести монтаж, можно приступать к его осуществлению. К прокладке внутренних сетей, по общему правилу, принято поступать по мере готовности каркаса здания, когда завершено возведение стен и крыши. Прокладывая внутренние сети, принято соблюдать ряд правил:

вводить в здание водопроводную трубу, соблюдая минимальное полутораметровое расстояние от канализационной, газовой и отопительной;
установку водомерного узла проводить по месту ввода, отступив от первой наружной стены;
установка ведомственного вентиля, перекрывающего подачу воды, рекомендована перед водомером, а домового вентиля – после водомера;
величина диаметра труб подбирается исходя из количества потребителей;
при монтаже в здании прокладка трубопровода производится, по обыкновению, в подвальном помещении;
предвидя недостаточность напора воды на вводе в здание, предусматривают установку двух отдельных насосов, работающих, соответственно, при низком и высоком уровнях потребления воды, и третьего – резервного;
прокладка труб ведется с уклоном, предусмотренным в проекте.

При прокладке наружных водопроводных и канализационных сетей принято:

глубину залегания труб устанавливать так, чтобы трубопровод проходил ниже линии сезонного промерзания грунта;
укладывать подушку из песка и щебня, не допуская провисания труб;
производить послойную засыпку с обеспечением гидро- и теплоизоляции;
при предусмотренном проектом пересечении водопроводной и канализационной сетей трубы, по которым подается вода, прокладывать хотя бы на полметра выше. На месте пересечения устанавливать стальной кожух, уходящий в каждую сторону на минимальное пятиметровое расстояние в глинистом грунте и на минимальное десятиметровое расстояние, если грунт песчаный. Угол выполняемого пересечения делать прямым;
при параллельной прокладке водопроводных и канализационных труб диаметром менее 200 мм предусматривать расстояние между стенками не менее полутора метров;
восстанавливать слой дерна поверх траншей и благоустраивать окружающую территорию.

Работы, связанные с монтажом и заменой водопроводных и канализационных коммуникаций, существенно упростились с распространением пластиковых труб и соединительных элементов для их установки. При незначительном весе и невысокой стоимости материалов, достаточной простоте оборудования для их монтажа проведение работ по прокладке автономных внутренних и наружных сетей стало вполне возможным собственными силами. Грамотное составление проекта и выбор материалов, соблюдение в деталях технологического процесса позволят создать комфортные условия пребывания в зданиях. Самостоятельный монтаж водопровода и канализации, внутренних и наружных, с применением пластиковых труб обеспечит многолетнюю надежную эксплуатацию систем.

Где расположить септик на участке

Где можно устанавливать септик

Дополнительные требования к размещению септика

При покупке стоит учесть основные характеристики:

ёмкость;
устойчивость к условиям эксплуатации (температура, наличие грунтовых вод);
материал, из которого сделан резервуар;
зависимость от постоянного наличия электроэнергии;
стоимость оборудования.

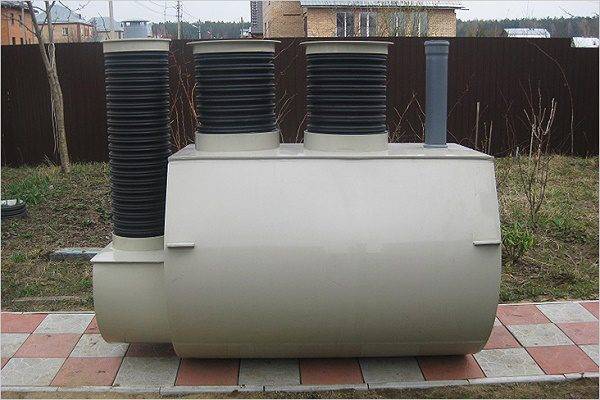

Внешний вид резервуара септика фирмы ТАНКОтличительная особенность оборудования этой фирмы наличие рёбер жёсткости, которые позволяют хорошо справляться с повышенным давлением и высокими грунтовыми водами. Низкая цена на оборудование по сравнению с другими производителями.

Модели данной фирмы отлично подходят для установки на дачных участках.

Внешний вид септика ДКСВыпускаются модели с различной пропускной способностью. Корпус изготовлен из сшитого пластика, который не подвержен коррозии.

Водопроводные сети должны располагаться выше канализационных. Особенно это актуально в местах пересечения коммуникаций. Если данное условие выполнить не представляется возможным, то канализационные трубы помещают в кожух, длина которого зависит от типа грунта. В суглинках и глинах она должна составлять 10 метров, а в песках — 20 метров

Пересечение допускается делать только под прямым углом.Важно! При необходимости ремонта канализации или водопровода в месте их пересечения использовать экскаватор можно лишь до глубины, которая на метр выше уровня расположения верхней стенки трубы. Далее земляные работы проводят вручную без ударных инструментовРасстояние между бытовой канализацией и параллельно проложенными в пределах города соседними подземными трубопроводами может составлять не менее:0,5 м — до подземных кабелей 1 м — до тепловых сетей 10 метров — при диаметре 1000 мм От речных берегов — 250 м.Важно! Все эти расстояния рекомендуется увеличивать на 10% в связи с тем, что не всегда охранные водные зоны на схемах соответствуют фактическим размерам. Расстояние от септика до скважины и других объектовРасстояние от септика до скважины и других объектовСреди специалистов существуют различные мнения о том, что представляет собой охранная зона для канализации

На практике возникают разногласия между местными органами власти и эксплуатирующими организациями. В этом случае правильные доводы приведут специалисты предприятий водоканала. Поэтому предварительное проектирование, согласование и точное исполнение всех требований предотвратят возможные конфликты и обеспечат стабильную, безаварийную эксплуатацию канализационного коллектора в течение долгих лет

Расстояние от септика до скважины и других объектовРасстояние от септика до скважины и других объектовСреди специалистов существуют различные мнения о том, что представляет собой охранная зона для канализации. На практике возникают разногласия между местными органами власти и эксплуатирующими организациями. В этом случае правильные доводы приведут специалисты предприятий водоканала. Поэтому предварительное проектирование, согласование и точное исполнение всех требований предотвратят возможные конфликты и обеспечат стабильную, безаварийную эксплуатацию канализационного коллектора в течение долгих лет.

Основной период

Основной период монтажа наружных водоснабжения и канализации (НВК) представляет собой этап непосредственной установки труб, фитингов и других компонентов системы. Этот этап играет ключевую роль в создании надежной инженерной сети и включает в себя ряд важных операций.

Земельные работы и подготовка местности:

Одним из первых шагов в основном периоде является начало земельных работ. Это включает в себя выемку траншей для прокладки труб, создание ям и колодцев для установки арматуры и оборудования. Траншеи должны соответствовать проекту и обеспечивать правильное расположение труб.

Прокладка труб и соединение фитингов:

На этом этапе происходит укладка труб по заранее размеченным маршрутам. Трубы соединяются с помощью фитингов – специальных соединительных элементов, обеспечивающих герметичность и надежность соединения.

Установка арматуры и оборудования:

Важным шагом является установка арматуры, насосов, клапанов, фильтров и другого оборудования, необходимого для работы системы водоснабжения и канализации. Каждое устройство устанавливается согласно проектной документации.

Монтаж колодцев и насосных станций:

В процессе основного периода также осуществляется установка колодцев, в которых будут располагаться элементы системы, требующие обслуживания и контроля. Насосные станции, которые обеспечивают подачу воды с необходимым давлением, также устанавливаются на данном этапе.

Контроль качества:

На каждом этапе основного периода проводятся контрольные мероприятия для обеспечения качества работ. Осуществляется проверка сетей наружного и внутреннего водопровода, герметичности соединений, правильности укладки труб и правильной установки оборудования.

Соблюдение сроков и стандартов:

Основной период также включает в себя соблюдение заранее определенных сроков выполнения работ и соответствие монтажа стандартам качества и безопасности.

Компания ООО «ТБ Индустрия» обеспечивает профессиональное выполнение всех этапов основного периода монтажа НВК. Наши специалисты гарантируют точное следование проекту, высокое качество установки и соблюдение всех стандартов.

Канализация

Прокладку инженерных сетей и коммуникаций завершает построение систем канализации Этот этап важен, так как его грамотное исполнение позволяет создать приемлемые, комфортные санитарно-гигиенические условия обитания. Наружные инженерные системы канализации представляют собой автономный комплекс для очистки фекальных стоков. Или же просто прокладываются трубы и делается врезка в систему центральной канализации. Определение места врезки в центральную канализацию и проведение самой операции стоит проводить только опытным специалистам.

Канализационная система одного здания, целого комплекса или района может быть автономной или подключенной к центральной сети водоотведения

Под внутренней канализацией понимают систему вывода проложенных труб к месту, где находится наружный канализационный сток.

Беспроблемная работа канализации требует учета ряда условий при прокладке:

уклона трубопровода;
глубины залегания труб;
типов труб и создания минимально необходимого для монтажа свободного пространства;
объема сточных вод;
проведения теплоизоляции;
закладки канализационных колодцев.

Прокладка инженерных сетей и коммуникаций создает систему, обеспечивающих жизнедеятельность человеческого общества. Эффективность человеческого труда напрямую зависит от качества системы коммуникаций. Это относится не только к хозяйственным объектам, но и к среде обитания, жилью. Комфортные условия существования позволяют повысить производительность труда, качество жизни отдельных людей и социума в целом.

Правила строительства канализации и водопровода

Существуют определенные правила строительства, по которым осуществляется монтаж канализации и водоснабжения для частных и производственных зданий.

Прежде всего, для канализационного трубопровода необходимо создать определенный уклон. Это нужно для того, чтобы сточные воды выходили из здания самотеком.

Величина уклона должна составлять 2-3 сантиметра на один погонный метр длины трубы.

Если наклон труб сделать меньшим, то возможны засоры и пробки. Если сделать слишком большой угол наклона, то на стенках труб могут образовываться наслоения отходов, которые также приведут к тому, что прохождение стоков будет затруднено.

Монтаж канализации необходимо начинать от места выхода сливной трубы из дома. Все трубы необходимо надежно закреплять во избежание их повреждения. Особенно это касается больших пролетов трубопровода.

Утепление наружных труб

Канализационные трубы в этом отношении находятся в более благоприятных условиях из-за более высокой температуры сточных вод, которые сразу стекают в септик.

Для чугунных труб условия монтажа более жесткие, однако, системы водоснабжения и канализации из чугуна в наше время строятся крайне редко из-за дороговизны и трудоемкого процесса установки.

У труб из этого материала есть одно положительное свойство – большая толщина и структура металла обеспечивают необходимый уровень звукоизоляции.

Пластиковые трубы, для того чтобы в доме не было слышно звуков сливающейся воды, нужно изолировать или укладывать в специальные короба.

После устройства наружных сетей канализации можно переходить к устройству внутренней системы. Если здание имеет в высоту более двух этажей, то необходимо позаботиться о фановой трубе. Ее установка поможет избежать неприятных запахов в доме. Сантехнические приборы в здании необходимо устанавливать с устройством гидравлического затвора, иначе запахи из септика будут проникать в дом. Сифоны должны иметь диаметр, который сопоставим с размером канализационных труб в доме.

Очень важно, чтобы соединение фановой трубы и выхода унитаза было надежным. Поэтому фановая труба должна иметь диаметр 100 миллиметров, такой же, как у выходного отверстия унитаза

Для соединения существуют специальные гофрированные манжеты, которые обеспечивают герметичность и надежность соединения.

Монтаж систем водоснабжения и канализации лучше выполнять специализированными бригадами работников, которые обладают необходимыми знаниями и навыками. Бывают ситуации, когда в доме установлена качественная и дорогостоящая сантехника, однако, она работает плохо и с перебоями. Подобные неудобства возникают тогда, когда все расчеты и монтаж произведен неверно, с нарушениями правил и норм. Поэтому только специалисты сделают все работы качественно и надежно.

После монтажа необходимо провести гидравлические испытания на работоспособность всех систем и приборов

Также следует обратить внимание на места протечек и нестыковок. Все неисправности следует тут же устранить

Несколько советов по монтажу канализации своими руками

Однако, если есть способности и определенные навыки, то монтаж систем водоснабжения, канализации и отопления можно сделать своими руками. Но для этого придется потрудиться сначала с проектом, затем с выбором качественных и недорогих материалов. Затем нужно провести комплекс работ по прокладке внешней системы канализации и водоснабжения.

Глубина траншеи трубопровода должна находиться в зоне, где грунт зимой не промерзает.

Пластиковые трубы для внешней системы канализации, обычно, имеют коричневый или оранжевый цвет. А трубы для прокладки внутри здания выпускаются серыми.

Пластиковые трубы для канализации

Диаметр отводной трубы от унитаза, а также фановой трубы должен быть 110 миллиметров. Внутри дома можно прокладывать трубы к сантехническим приборам диаметром 50 миллиметров.

Внутренние трубопроводы рекомендуется укладывать с небольшим уклоном к стояку для того, чтобы сточные воды самостоятельно уходили от приборов сантехники.

Для водоснабжения лучше использовать полипропиленовые трубы, которые устойчивы к низким температурам, прочны и надежны.

Категорически запрещено укладывать в одну траншею водопроводные и канализационные трубы.

Только правильно произведенные расчеты, подбор материалов и качественное выполнение всех этапов работы может обеспечить комфорт проживания в частном доме.

Выбор варианта обустройства разводки внутреннего водопровода

Внутренний водопровод желательно прокладывать таким образом, чтобы его протяженность была наименьшей, а проект по минимуму содержал повороты и пересечения. Монтаж труб водоснабжения внутри здания выполнить закрытым способом достаточно сложно. Для этого необходимы определенные профессиональные навыки и проведение точных предварительных расчетов.

Открытым способом устройство водопровода внутри здания осуществить значительно проще, да и проведение профилактики, обслуживания и ремонта не вызовет никаких затруднений. Размещение водопроводных труб в вертикальной плоскости предусматривается в углах помещений, в горизонтальной плоскости их размещают на уровне пола, на незначительном расстоянии от стен.

Разводку водоснабжения выполняют:

Последовательно. При тройниковой системе трубопровод, идущий от основной магистрали, последовательно подводится к потребителям. По двум трубам, отходящим от стояка, на котором стоит вводное запорное устройство, посредством тройников ко всем потребителям подаются горячая и холодная вода. Преимущество последовательной разводки состоит в предельной простоте монтаже и экономичном использовании материалов. Значительным недостатком является возможность заметного перепада давления в системе при одновременном подключении нескольких потребителей. Что касается необходимости отключения системы в целом для проведения ремонтных работ, то ее несложно избежать. Для этого производится установка запорной арматуры на каждой ветке.
Параллельно. Коллекторной системой предусматривается наличие одноименного устройства. У него один ввод, а количество выводов соответствует числу точек водоразбора. Преимущество параллельной разводки состоит в равномерности распределения воды между потребителями, а также в возможности производить обслуживание и ремонт, отключив от системы только требующий внимания участок. Еще один весомый плюс коллекторной системы – сосредоточение всех приборов управления в едином коллекторном шкафу. К недостаткам относится возрастание трудоемкости и стоимости выполняемых работ и системы в целом.

Коллекторная разводка имеет важное преимущество — равномерное распределение воды между всеми потребителями

Как осуществляется монтаж водопровода и канализации
