Как выполняется монтаж наружных сетей водопровода и канализации и какие требования нужно при этом соблюдать

Общие сведения

Специалисты считают, что автономная система оправдывает себя только в том случае, если суточный расход составляет не более пяти кубических метров. При более высоком расходе целесообразнее подключить свой дом к центральной канализации. В этой статье мы расскажем о плюсах и минусах подключения к центральной канализации, перечне документов, который необходимо собрать, как подготовить свой участок к работам, а также о том, как грамотно провести процедуру подключения.

• — возможность экономии на материалах, т.е. не потребуется приобретать дорогостоящее оборудование для установки септика, а также избежание затрат по обслуживанию септика;
• — нет необходимости следить за количеством и качеством стоковых вод;
• — после подключения можно пользоваться канализацией долгое время.

К недостаткам подключения к центральной канализации относятся:

• — сбор большого количества разрешительной документации по многочисленным организациям;

• — продолжительное время ожидания согласования подключения;
• — внесение ежемесячной оплаты за использование канализации.

Теперь поговорим о документах, которые владелец должен собрать для подключения, а также о том, где их получить. Для начала нужно обратиться к геодезистам, где для вас разработают план-схему подключения трубопровода. Далее необходимо получить технические условия присоединения к магистрали, которые можно получить в организациях, занимающихся обслуживанием канализационных сетей.

После этого вам следует обратиться в проектную организацию, которая разработает проект подключения к общему трубопроводу. Завершающими шагами будут согласование проекта Водоканалом и Управлением архитектуры. Параллельно определяется организация, которая будет проводить работы по подключению к канализации и заключается соответствующий договор с Водоканалом.

Хочется отдельно отметить, что немаловажным документом является перечень фамилий ваших соседей с их адресами и подписями, которые будут подтверждать, что они ничего не имеют против проведения по соседству с ними строительно-монтажных работ.

Кроме этого, вы должны знать – если прокладка трубопровода будет проводиться через земельный участок, по которому проходят другие сети, либо там находится дорога, то вам необходимо будет получить согласование от организаций, которые эксплуатируют данные сети. Если разрешающая документация будет отсутствовать, то владельцу земельного участка, который решил провести подключение, будет грозить штраф, а также он будет обязан провести работы по демонтажу канализационной ветки за счет личных средств.

После того, как вами будут получены все согласования и разрешающие документы, необходимо будет провести работы по подготовке своего земельного участка к подключению.

• — Установка специального колодца для ревизии, при помощи которого вам будет доступна индивидуальная часть центральной канализации. Это нужно для того, чтобы в случае необходимости у вас была возможность устранить засор или выполнить ремонт.
• — Выкапывание траншеи и подготовка места, в котором сливной водопровод будет соединен с колодцем. Траншея должна быть выше планируемого заглубления магистралей на пять сантиметров. Также вам следует знать, что при малом уклоне трубопровода отходы будут стекать медленно, тем самым повышая риск возникновения засоров. Однако, если уклон будет чересчур крутым, то жидкость будет сливаться слишком быстро, не успевая захватить с собой грязь. Это тоже рано или поздно приведет к засору. Поэтому уклон водопровода должен быть около двух сантиметров на метр.
• — Присоединение имеющихся внутри дома канализационных систем к общему входу.

Подготовив участок для врезки, можно начинать проводить работы по подключению к основной канализационной магистрали. Подключение к центральной канализации бывает двух видов: смешанное и раздельное.

Смешанный подход используется для трубопровода смешанного вида, он подразумевает врезку общего водоотвода для всех типов стоковых вод. Такой способ хорош тем, что он не требует значительных денежных затрат, а также на выполнение работ потребуется меньше времени. Также при смешанном подключении нет необходимости обслуживать вторую систему частного земельного участка.

Раздельное подключение проводится, если необходимо отдельно подключать ливневую и бытовую канализации. В этом случае недостатком будет то, что придется врезать две трубы, что повлечет за собой двойную оплату.

Требования СанПиН

Санитарные требования не ограничиваются непосильным расстоянием до колодца в 12 м, равно как и до погреба, также необходимо 8-метровое расстояние до бани или сауны в частном доме. Кроме этого, предусмотрены нормы расстояний до скважины, которые зависят от типа водозаборного устройства и наличия недалеко от него отстойника.

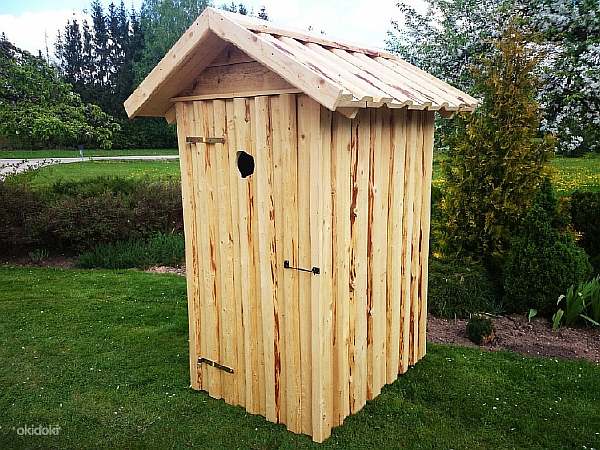

На фото изображена уличная уборная на участке около частного дома.

В сельской местности

В данном случае можно приобрести:

1. Люфт-клозет – сооружение с тщательно загерметизированной выгребной ямой. Оно обеспечивает максимальную санитарную безопасность и соответствует любым нормам. Основное неудобство – необходимость обеспечения проезда ассенизаторской машины для опорожнения бака. Кроме того, существующие правила требуют согласования его установки с надзирающими органами.
2. Пудр-клозет – дорогое удовольствие, не только из-за стоимости самого сооружения, но и ввиду необходимости покупать наполнитель для пересыпания фекалий после каждого посещения. Однако на территории садового или дачного участка его можно располагать в любом месте, а из содержимого бака формировать компостные кучи и использовать их впоследствии для удобрения.
3. Септик Топас можно устанавливать даже непосредственно в доме, после его использования не остается ни опасности загрязнения окружающей среды, ни неприятного запаха. Оборудуя септик-станцию, можно легко придерживаться только положенного расстояния в 1 м от соседнего участка, а чтобы обезоружить соседей окончательно – на двухметровом удалении.

На складе готовой продукции

Частный дом, отстоящий в стороне от основных благ, придуманных цивилизацией (канализации и водопровода) приходится оборудовать минимальными необходимыми условиями с особой тщательностью. Потому что количество существующих норм и правил, регламентирующих состояние септика и водозаборника, не ограничивается только федеральными законами. Есть еще и указы местных органов или правлений СНТ и кооперативов. Поэтому самый простой способ – получить разрешение на все типы возводимых построек в соответствующих инстанциях.

Подготовительный период

Подготовительный период в процессе монтажа наружных водоснабжения и канализации (НВК) является первым и важным этапом, определяющим успешное выполнение всего проекта. В этом периоде осуществляются ряд важных действий, направленных на подготовку к последующим работам.

Анализ проектной документации: В начале подготовительного периода производится внимательное изучение проектной документации, в которой описаны планируемые параметры системы НВК, маршруты прокладки труб, требования к материалам и другие детали. Этот анализ позволяет точно определить объем работ и требования к материалам и оборудованию.
Подбор материалов и оборудования: На основе анализа проекта и учета местных условий производится выбор оптимальных материалов для труб и фитингов, а также необходимого оборудования, такого как насосы, клапаны, фильтры и другие компоненты.
Разметка маршрутов: Одной из важных задач подготовительного периода является разметка маршрутов прокладки трубопроводов. Это включает в себя определение оптимального расположения траншей, мест установки колодцев, а также точек подключения к основным системам.
Планирование земельных работ: Определение характеристик местности, глубины залегания трубопроводов, учет особенностей грунта и климатических условий – все это важные аспекты, которые влияют на планирование земельных работ

Профессиональное планирование помогает предотвратить проблемы на этапе монтажа.
Обеспечение безопасности: Важной частью подготовительного периода является обеспечение безопасности работников и окружающей среды. Принимаются меры по предотвращению возможных рисков и аварийных ситуаций на стройплощадке.

Компания ООО «ТБ Индустрия» уделяет особое внимание подготовительному периоду, чтобы обеспечить высококачественное и безопасное выполнение монтажа наружных сетей водоснабжения и канализации

Материалы, которые используются для монтажа наружных канализационных сетей

Кроме всех вышеперечисленных факторов, очень важным моментом является подбор необходимых материалов для обустройства канализационной сети и сети водоснабжения. Сточные воды являются средой, которая транспортируется по канализационным трубам. Такая рабочая среда отличается агрессивными свойствами, поэтому для обустройства коммуникации необходимо подбирать материалы, которые имеют соответствующие характеристики для работы в таких условиях.

При прокладке наружных сетей во многих случаях применяют современные полимерные трубы

Рассмотрим основные материалы, которые используются для монтажа наружных сетей водоснабжения и канализации:

• поливинилхлорид (ПВХ);
• полипропилен (ПП);
• полиэтилен (ПЭ);
• сталь;
• чугун;

На сегодняшний день металлические канализационные трубы активно вытесняются со строительного рынка полимерными деталями. При наружной прокладке особенно популярен пластиковый вариант водопровода. Это связано с тем, что наружная установка металлических труб отличается гораздо большей трудоёмкостью.

Полиэтиленовые трубы также довольно популярны при монтаже канализационных систем, однако, открытая прокладка таких труб — не лучший вариант. Это связано с тем, что они имеют слабую устойчивость к воздействию ультрафиолетовых лучей. На улице они довольно быстро теряют свои свойства и разрушаются, поэтому их наружная установка разрешена только в случае использования защитного кожуха. В качестве такового может выступать старый стальной трубопровод.

Наиболее выгодным и надёжным вариантом из всех считается использование труб из поливинилхлорида. Они отличаются невысокой стоимостью, хорошими прочностными показателями, устойчивостью к ультрафиолетовому излучению. Их монтаж производится быстрее, чем проводка металлических аналогов. ПВХ трубы для наружной канализации отличаются по диаметру и длине, а также имеют различную толщину стенок. Диаметр и длина ПВХ труб для наружной канализации представлены в таблице № 1.

Таблица 1

Ду, мм	Длина, м
500	3,0–6,16
400	1,2–6,15
315	1,2–6,14
250	1,2–6,13
200	1,2–6,09
160	0,58–6,08

Канализационные трубы из поливинилхлорида используются для обустройства внутренних и наружных канализационных сетей и сооружений.

ПВХ труба может быть:

• напорной;
• безнапорной.

Поверхность таких труб, как правило, является гладкой, однако, встречаются и гофрированные канализационные трубы из поливинилхлорида.

Безнапорные трубы из ПВХ могут быть установлены только в системе самотечного типа

Безнапорные трубы из поливинилхлорида используются для монтажа наружных канализационных коммуникаций, транспортирующих жидкость под определённым уклоном. Скорость передвижения рабочей среды в таких трубопроводах не превышает 8 м/с. Из напорных труб монтируют конструкции, которые осуществляют отвод сточных вод с использованием насосов. Давление в напорной канализации из поливинилхлорида, установленной наружным методом, может достигать 10 атмосфер и более.

Гофротрубы из поливинилхлорида имеют основное преимущество в том, что их монтаж может осуществляться в проблемных местах. Кроме этого, для их установки не нужно иметь специальное оборудование. Гофрированные ПВХ трубы эксплуатируются и в напорных, и в безнапорных коммуникациях. Зависимость толщины стенки ПВХ трубы от диаметра указана в таблице №2.

Таблица 2

Ду, мм	Толщина стенки, мм
Лёгкие (SN2)	Средние (SN4)	Тяжёлые (SN8)
500	9,8	12,3	15,3
400	7,7	9,8	12,3
315	6,2	7,7	9,7
250	4,9	6,2	7,7
200	3,9	4,9	6,2
160	3,2	4,0	4,9
110	–	2,7	3,4

В некоторых случаях используются такие материалы, как железобетон и асбоцемент. Их применяют тогда, когда необходима организация труб с очень большим диаметром. Такие материалы не отличаются высокой прочностью, поэтому из них монтируют безнапорные канализации, которые отводят сточные воды естественным путём.

Инженерные наружные сети водоснабжения объектов строительства

С незапамятных времен существует проверенный способ обеспечения водой человека. Это копка неглубокого колодца и отбор воды из поверхностного слоя грунтовых вод.

Водоснабжение может быть централизованным из общей разветвленной сети системы водоснабжения всего города или любого другого населенного пункта, а также локальным (местным, автономным) при отсутствии центральной системы подачи воды к зданиям на данном участке.

Централизованные водопроводные сети включают в себя наличие:

• водозабора, которым может быть любой открытый водоем, будь то река, озеро, глубинная скважина;
• стационарного комплекса подготовки, очистки воды, приведение ее в соответствие санитарным нормам для последующей подачи в распределительную разветвленную сеть и доставки питьевой воды потребителям;
• перекачивающей насосной станции, осуществляющей прохождение воды под определенным давлением по трубам до конечного потребителя;
• запорной арматуры, колодцев обслуживания и точек подключения объектов водоснабжения.

Подготовительные работы

Практическая прокладка наружных сетей водопровода и канализации начинается с разметочных работ на строительном участке и подготовке необходимых материалов. Включает в себя этапы:

• определение местоположения напорных и сточных систем;
• местонахождение промежуточных и смотровых колодцев;
• точки выхода из здания и входа в главную магистраль или местную очистную систему;
• уточняется состав грунта по горизонту и вертикали, уровень грунтовых вод;
• намечаются стороны выкладки грунта при рытье траншей;
• отводится место стоянки для техники и хранения труб.

В холодное время года определяется, как сделать подогрев земли или бетонной подушки.

Процесс укладки коммуникаций

Монтаж наружных сетей водопровода и канализации состоит из нескольких подэтапов:

• устройство наружных сетей напорного водопровода;
• прокладка канализации;
• проверка, пуско-наладочные работы;
• приёмка в работу готовых коммуникаций.
• Устройство напорного водопровода

Напорные магистрали прокладываются в соответствии с правилами, разработанными на основе СНиП. Учитывается:

• глубина прокладки;
• устройство защитного кожуха;
• условия труда монтажников и сварщиков;
• месторасположение техники и другие регламенты.

Подготовительные работы и этапы монтажа

Подготовительные работы

Перед началом монтажа наружных сетей водопровода и канализации необходимо провести ряд подготовительных работ:

• Определить траекторию трассы сетей и разработать проектные решения.
• Получить необходимые разрешительные документы и согласования.
• Определить вид и количество необходимых материалов и инструментов.
• Организовать уборку и маркировку места монтажа.

Этапы монтажа

Монтаж наружных сетей водопровода и канализации происходит по следующим этапам:

1. Подготовка участка. Для этого производятся работы по прокладке траншеи, чистке места монтажа от растительности и мусора, выравниванию поверхности и установке опорных точек.
2. Установка труб. В соответствии с проектом устанавливаются трубы из выбранного материала и типоразмера. Производится соединение труб посредством муфт, фитингов и клеевых соединений.
3. Установка арматуры. После установки труб на место устанавливают специальную арматуру, такую как краны, вентили, регуляторы давления и другое оборудование для контроля и управления работой сети.
4. Герметизация сети. Все соединения проверяют на герметичность, при необходимости перетягивают затяжки и производят герметизационные работы труб и соединений.
5. Заполнение сети. После герметизации производится заполнение сети водой для проверки на протекания и обнаружения возможных неисправностей или дефектов.
6. Отделка участка. После успешной проверки и исправлении выявленных недочетов на месте монтажа проводится работа по восстановлению поверхности, выравниванию грунта и укладке асфальтовой крошки.

Проектирование сетей НВК

Проектирование наружных сетей водоснабжения и канализации (НВК) играет ключевую роль в обеспечении надежной и эффективной работы инженерных систем. Этот этап является фундаментом для успешного монтажа и долгосрочной эксплуатации системы, поскольку все последующие этапы зависят от качества и точности проекта.

Важной частью проектирования сетей НВК является анализ местности и ее характеристик. Это включает в себя учет геологических и гидрогеологических условий, топографии, климатических факторов и других важных параметров

Анализ помогает определить оптимальные маршруты прокладки труб и выбор материалов, учитывающих особенности местности.

В процессе проектирования также учитываются потребности потребителей в водоснабжении и канализации. Рассчитывается пропускная способность системы, объем воды для различных целей (питьевая, бытовая, техническая), а также необходимые параметры давления и расхода.

Проектирование сетей НВК включает создание подробных схем и чертежей, на которых отображены маршруты прокладки труб, расположение колодцев, насосных станций и другого оборудования. Эти документы становятся основой для дальнейшего монтажа и эксплуатации системы.

Компания ООО «ТБ Индустрия» предоставляет профессиональные услуги по проектированию сетей НВК, учитывая все необходимые параметры и особенности местности. Мы предлагаем качественный монтаж сетей НВК. Наши специалисты обладают опытом работы с различными типами систем и гарантируют высокое качество проекта, соответствующее современным стандартам и требованиям.

Стоимость монтажа сетей водоснабжения

Монтаж водопровода

Результаты проверки оформляются актом.

Очистка воды путем добавления определенного химического вещества создает осадок в воде, который связывает не осаждающие частицы, чтобы удалить мутность. Затем осадок удаляют фильтрованием. Фильтрация чаще всего используется в быстро движущихся фильтрах, в которых вода экструдируется через различные слои зерна песка или других измельченных материалов. Они содержат грязь, которую необходимо удалить из воды. Фильтры всегда должны быть очищены через определенные промежутки времени, промывая заряд водой и воздухом.

Химическая обработка состоит из разглаживания или де-манганизации, возможно, при регулировании жесткости воды или фазы. Магнитная обработка воды не несет химических реакций, содержание соли и солей не изменяется, но их характер меняется. Такое расположение имеет смысл в стальных и чугунных трубах, поскольку оно влияет на соединения железа. Дезинфекция может быть выполнено различными способами, а именно: Хлорирование воды добавляют к определенному количеству газообразного хлора, который растворяют в воде и убивает любые микробы.

Строгое соблюдение технологии монтажа сетей водоснабжения, следование проекту и строительным нормам гарантирует своевременную приемку объекта. Избежать дополнительных временных и финансовых затрат на исправление недочетов можно только привлекая к производству работ квалифицированных специалистов.

При строительстве или реконструкции дома обустройство водопровода и канализации является задачей №1. Монтаж этих сетей очень важен, и от его правильности напрямую зависит дальнейшая работоспособность и долговечность всей системы.

Недостатком этой обработки является то, что вода затем имеет аромат хлора и может продуцировать хлорированную органику с неблагоприятным воздействием на организм человека. При облучении водой лучами ультрафиолетового излучения используются специальные высокоэффективные лампы. Эта обработка не влияет на качество воды. Озон добавляется к озону, который оказывает сильное дезинфицирующее действие. Дезинфекция может также осуществляться другими, более часто используемыми процессами, например, активным серебром.

Вся процедура редактирования видна на схеме. 20. Процедуры и задачи обработки воды Перечислите основные физические свойства воды. Какова жесткость воды и как она оценивается? Что оценивается с точки зрения биологических свойств воды? Назовите и опишите типы воды по происхождению и использованию. Как собираются подземные воды?

Однозначно, наружный водопровод и канализация выполняют важнейшие функции для создания комфортного проживания в доме.

Водопровод – это система, которая отвечает за бесперебойное обеспечение водой в необходимых объемах.

При этом основная задача канализационной системы – вывод загрязненных вод.

На первый взгляд может показаться, что выполнить монтаж наружной проще простого, ведь она не взаимодействует с электричеством, и нет опасности для жизни человека. На самом деле это ошибочное мнение. Несмотря на то, что обустройство канализации не зависит от электричества, это довольно-таки трудоемкий процесс, и от правильности монтажных работ зависит долговечность всей канализационной системы. Лучше доверить это дело специалистам.

На каких шагах состоит процедура очистки питьевой воды? 21. В распределении необходимо защитить воду от нового бактериального загрязнения. Эта мера уничтожает только бактерии, содержащиеся в проточной воде, бактерии, содержащиеся в системе уничтожения, не знают. Очень эффективным методом дезинфекции воды является дозировка диоксида хлора. Это химическое вещество может уничтожать, помимо всех бактерий, вирусы и плесени, содержащиеся в воде. Недостатком является необходимость химической обработки и дозирования в систему.

Последняя опция дезинфекции воды фильтруется фильтрами с отверстиями менее 1 мкм. Недостатком фильтрации является то, что вода, расположенная за фильтром, не подвергается гигиенической защите. Как определить потребность в горячей питьевой воде? С какими температурами мы работаем в горячей воде? Сравните свойства горячей и холодной воды. В соответствии с методом теплообмена он делится на отопление: прямое, косвенное. Прямое нагревание осуществляется путем непосредственного смешивания холодной воды с паром или горячей водой, горячая вода.

Выполнить монтаж наружной канализации своими руками вполне возможно, но стоит придерживаться всех норм и правил СНиП. Для разработан специальный документ, и требования в нем обязательны к выполнению. Так, в СНиП (в разделе «Наружные сети») подробно расписаны все нормы, условия, правила и требования.

Правила монтажа наружной системы канализации

Для создания такой системы канализации обязательно нужно следовать ряду правил, чтобы потом возможно было эксплуатировать сооружение. Требования СНиП, которые относятся к наружной канализации и системе сооружение подобного типа, строятся в основном на следующих факторах:

• уровень грунтовых вод;
• свойства почвы;
• климатические условия;
• средний объем сточных вод;
• расстояние до ближайших очистных сооружений или насосов.

Важным является соблюдение уклона труб, чтобы отходы могли проходить по ним самотеком. Для труб каждого диаметра предусмотрен оптимальный уклон:

1. Диаметр — 50 см, минимальный уклон — 3 см на 1 м трубы.
2. Диаметр — 100 см, уклон — 2 см на 1 м трубы.
3. Диаметр — 160 см, уклон — 0,8 см на 1 м трубы.
4. Диаметр — 200 см, минимальный уклон — 0,7 на 1 м трубы.

Особенности монтажа наружной канализации в соответствии со всеми правилами СНиП

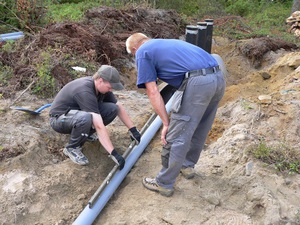

подготовительные работы.копание траншеи

Все стыки труб тщательно закрепляются, обрабатываются герметиком и подвергаются проверке перед запуском системы. Водопровод необходимо утеплять, чтобы он не промерз в сильное снижение температуры. После выполнения всех этих работ, канализацию подключают к системе очистки или коллектору, выполняется тестовый пуск. Всегда сначала проходит полная проверка конструкции и после ее утверждения, траншея засыпается и утрамбовывается.

Монтаж внутренних сетей

Сооружать водопроводную и канализационную систему начинают после возведения стен и крыши здания. При этом соблюдают расстояние от канализации до водопровода.Основные правила монтажа внутренней сети:

1. Ввод водопроводной трубы в дом выполняют не ближе полутора метров от канализационной магистрали, а также от газопровода.
2. В месте ввода за наружной стеной монтируют водомерный узел. Его также можно сделать с обводной линией, обеспечивающей повышенное потребление воды при возникновении, например, пожара или без нее.
3. До водомера нужно смонтировать ведомственный вентиль, перекрывающий воду, а следом за ним домовой вентиль.
4. Диаметр труб для водопровода зависит от количества точек водозабора.
5. При монтаже внутреннего водопровода и канализации в здании, трубопроводы обычно прокладывают в подвальных помещениях.
6. Когда на вводе недостаточен напор воды, необходимо запланировать установку трех насосов: два из них станут обеспечивать подачу воды в случае минимального или максимального уровня потребления, а третий будет резервным.
7. Прокладывая внутренние трубопроводы, нужно помнить о необходимости соблюдать наклон труб – его размер зависит от диаметра изделий, указанного в проектной документации.

Нормы расстояний

Планируя водоотвод, а также водоснабжение частного дома, первоочередный шаг  – ознакомление с требованиями СНиП относительно минимально разрешенных дистанций между сетями:

между проезжей частью и водопроводной трубой требуется соблюдение дистанции не менее 2 м

Если нет возможности избежать прокладки коммуникаций под проезжей частью, важно использовать трубы с применением металлического кожуха; от цоколя дома до коммуникаций – не меньше 4 м; дистанция от водяной и канализационной трубы к линии электропередач не менее 1 м; между системами водоснабжения и водоотвода и кабелями связи, силовыми кабелями допустимой нормой считается промежуток 0,5 м; от деревьев к водоснабжению нужно соблюдать промежуток в 2 м, к канализации – 1,5 м; расстояние между водопроводом и канализацией не меньше 0,4 м при параллельном расположении линий. При пересечении, специалисты рекомендуют водопровод располагать на 0,4 м выше канализации. Угол пересечения – 90о, острый угол запрещен; если использовались полимерные водопроводные трубы, в местах пересечения необходима дополнительная защита

Подойдут специальные кожухи длиной от 5 до 10 м, все зависит от плотности грунта (для глинистых достаточной считается дистанция  5 м в обе стороны от точки пересечения, для песчаных – по 10 м); при обстоятельствах, когда нет возможности расположить канализацию ниже водопровода, защитный кожух нужно монтировать на трубу со сточными водами, предусмотрев минимальную вертикальную дистанцию 0,4 м от водяной трубы; при проведении ремонтных работ в местах, где пересекаются инженерные коммуникации, механизированный способ копки траншеи применим на глубину не больше метра до верхней трубы; ввод различающихся инженерных систем в дом должен предусматривать расстояние между ними не менее 1,5 м

Угол пересечения – 90о, острый угол запрещен; если использовались полимерные водопроводные трубы, в местах пересечения необходима дополнительная защита. Подойдут специальные кожухи длиной от 5 до 10 м, все зависит от плотности грунта (для глинистых достаточной считается дистанция  5 м в обе стороны от точки пересечения, для песчаных – по 10 м); при обстоятельствах, когда нет возможности расположить канализацию ниже водопровода, защитный кожух нужно монтировать на трубу со сточными водами, предусмотрев минимальную вертикальную дистанцию 0,4 м от водяной трубы; при проведении ремонтных работ в местах, где пересекаются инженерные коммуникации, механизированный способ копки траншеи применим на глубину не больше метра до верхней трубы; ввод различающихся инженерных систем в дом должен предусматривать расстояние между ними не менее 1,5 м.

Данные из СНиП 2.07.01-89:

Таблица 14

Таблица 15

Основные этапы монтажа наружных сетей водопровода и канализации

Монтаж наружных сетей водопровода и канализации является важным этапом строительства объектов коммунальной инфраструктуры. Данный процесс требует соблюдения определенных требований и последовательного выполнения ряда этапов.

1. Подготовительные работы. Включают в себя разработку проекта монтажа, исследование грунта, выбор материалов и оборудования, расчет глубины прокопа и укладки труб. Также проводится согласование проекта с соответствующими органами и получение разрешений на проведение работ.
2. Прокопка траншей. На данном этапе производится механическое или ручное выемка земли для прокладки труб. Глубина прокопа зависит от местных климатических условий и требований проекта. Для обеспечения безопасности работников, траншеи должны быть оборудованы соответствующими опорами и защитными конструкциями.
3. Прокладка и установка труб. На этом этапе осуществляется укладка труб в прокопы. Трубы могут быть выполнены из различных материалов, таких как полиэтилен, чугун, сталь или композитные материалы. При укладке труб следует обеспечить ровность и правильный наклон, чтобы обеспечить нормальное функционирование системы.
4. Соединение труб. После укладки труб производится их соединение. Для этого используются специальные фитинги, которые обеспечивают герметичность и надежность соединения. Соединения следует тщательно проверять на отсутствие течей и утечек.
5. Установка оборудования. На данном этапе производится установка различных элементов системы, таких как насосы, фильтры, счетчики, клапаны и другие компоненты. Все установленное оборудование должно соответствовать требованиям безопасности и нормативам качества.
6. Гидравлические испытания. После завершения монтажных работ производится проверка на герметичность и исправность собранной системы. Гидравлические испытания включают заполнение системы водой и проверку на отсутствие утечек и изменений давления в трубах.
7. Закрытие траншей и восстановительные работы. После успешного прохождения испытаний траншеи закрываются, а земельные работы восстанавливаются. Это может включать восстановление газонов, асфальтирование дорог или другие меры для восстановления изначального состояния территории.

Все работы по монтажу наружных сетей водопровода и канализации должны выполняться с соблюдением требований действующих нормативных документов и соответствующих технических стандартов. Это позволит обеспечить надежность и безопасность функционирования системы.

Проектирование

Монтаж наружных сетей водопровода и канализации основан на правилах, изложенных в СНиП 3.05.04-85 «Наружные сети и сооружения водоснабжения и канализации». При проектировании магистралей берутся требования и нормы, изложенные в этом документе.

Устройство траншей, разработка грунта и его выемка, обратная засыпка по окончании монтажных работ с трубопроводами ведутся в соответствии со СНиП 3.02.01–1987. Требования по последовательности приёмки в эксплуатацию готовых магистралей изложены в СНиП 3.01.04–1987.

Проект должен учитывать:

• местные геологические и климатические условия;
• протяжённость магистралей;
• уровень потребления чистой и технической воды, объём бытовых и промышленных стоков;
• требования к монтажу коллекторов.

В процессе расчётов выбирается подходящий размер и материал для напорных и сливных самотечных магистралей. Учитывается укладка греющего кабеля внутри канализационной трубы.
