Основные правила монтажа канализации, советы специалистов

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Монтажные работы

                После
подготовки схемы и приобретения необходимых материалов наступает время
переходить к непосредственному выполнению работ. Все посторонние предметы из
ванной удалены, площадка готова к замене канализации или первоначальному монтажу системы. Рассмотрим,
как правильно делается канализация в ванной своими
руками:

Демонтаж старых труб

                Перед
тем, как начать устанавливать
новые трубы, надо удалить старую отслужившую разводку. Если она открыта и
находится на виду, никаких проблем не возникнет. Однако, в старых домах нередко
встречаются трубы, замурованные в пол, стены, частично утопленные в перекрытия

Важно действовать
аккуратно и четко представлять себе, что именно в данный момент происходит. В
противном случае можно повредить водопровод, разрушить канализацию у соседей,
испортить общий стояк

Важно заранее наметить себе, до какого переходника
система будет демонтирована и удалена.

Это особенно необходимо в
случаях, когда производится полная реконструкция ванной комнаты, объединение с
туалетом или расширение площади. Как правило, все сантехнические приборы
переносят на другое место, поэтому схема размещения канализации в ванной комнате меняется. Оставляют
лишь стояк (чаще всего, чугунный) и тройник, образующий отвод в квартиру. Все
остальные трубы подлежат удалению. Чугунные элементы соединялись на цементный
раствор или на серу, поэтому перед разборкой стыка надо аккуратно удалить
уплотнение с помощью зубила и молотка. Деликатными ударами раскалывают цемент и
удаляют отбитые кусочки, пока труба не отделится от муфты.

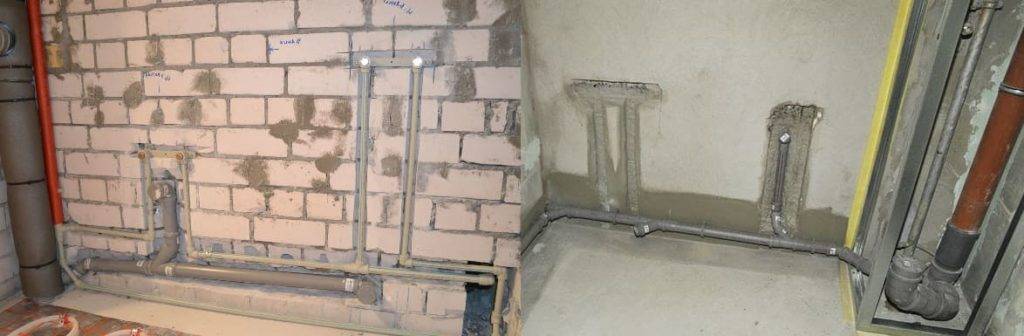

Монтаж новой разводки

                Монтаж канализации в ванной
начинают с разметки. На стене отмечают осевую линию будущего трубопровода.
Необходимо помнить про уклон
и выдерживать нормативную величину:

• для труб диаметром 50 мм — 3 см/м погонный;
• труб диаметром 110 мм — 2 см/м;
• для труб 160 мм — 0,8 см/м.

Монтаж и правильный уклон

Это оптимальные величины, они
могут быть немного изменены. Предельная величина уклона канализации составляет
15 см/м погонный, пролагать
трубы с большим наклоном нельзя. Это создаст возможность слишком быстрого
прохода воды, а твердые
частицы будут оставаться на стенках и накапливаться. В любом случае следует
соблюдать правило — угол наклона канализационной трубы уменьшается с
увеличением ее диаметра.

После выполнения разметки
отмечают точки установки крепежных элементов и делают отверстия под дюбели. Затем
начинается поэтапная сборка трубопровода. Как правило, сначала присоединяется
труба диаметром 110 мм с отводом для подключения унитаза. После него
устанавливают переходник на 50 мм, так как для ванной комнаты и кухни такого
диаметра вполне достаточно. Чрезмерно большой диаметр в данном случае вреден
тем, что на стенках быстро наслаивается жир и органические частицы, образующие
засор.

Необходимо стараться смонтировать разводку так,
чтобы количество соединений оказалось минимальным

Это важно, так как любой
стык трубопроводов может оказаться источником протечки. Если создается канализация в стене ванной,
трубы будут замурованы и доступ к ним станет невозможен (или слишком
проблематичен), поэтому минимизировать риск надо как можно больше

Прокладка системы в канале,
пройденном в стене, требует полной герметичности соединений и аккуратного
вывода патрубков, к которым будет подключаться слив из ванны или умывальника. Такой монтаж довольно
сложен, поэтому его выполняют редко.

Все муфты (раструбы) следует
направлять в сторону стояка. Это также позволит снизить опасность появления
протечек. Кроме того, надо установить ревизионные люки (как минимум, один),
чтобы имелась возможность пользоваться сантехническим тросиком для устранения
засора. Иногда в качестве люка используют отвод на умывальник, из которого на
время вынимают гофрированную выпускную гарнитуру.

Тестирование системы

                После
завершения сборки и внимательного осмотра готовой разводки, наступает время
проверки работоспособности вновь смонтированной линии. Самый простой
способ — открыть воду в кране и осмотреть все соединения на предмет
обнаружения протечек. Можно набрать воду в ванну и выпустить ее, произведя
внимательный осмотр всех узлов и элементов трубопровода. На полу не должно быть
никаких капель или луж воды.

Обнаруженные неплотности соединяют вновь с усилением стыка силиконовым герметиком. Если резиновое уплотнение слишком слабое или деформированное, рекомендуется полностью поменять трубу или фитинг. В критических ситуациях, когда нагрузка на систему будет максимальной, проблемное соединение не выдержит и создаст массу неприятностей владельцу квартиры. Если никаких протечек не выявлено, монтаж системы считается успешно завершенным.

Виды канализации

Обычно канализация в ванных своими руками в квартире или доме устанавливается в несколько этапов. Каждый этап стоит проводить учитывая определенные технические особенности, которые нужно учитывать:

• установка канализации внутренней — в этот этап входит прокладка всех канализационных элементов, которые располагаются внутри помещения, а именно подключение сифонов к канализации, раковины, холодного, горячего водопровода:
• устройство канализации внешнего типа — в этот этап входит прокладка труб, которые соединяют внутреннюю канализационную систему, слив, септик или центральную канализационную систему.

Подготовительный этап

Многих интересует вопрос, как правильно сделать канализацию? Стоит уделить повышенное внимание подготовительному этапу. Если этим этапом пренебречь и не сделать подготовку нужных инструментов, то разводка труб в ванной комнате и монтаж канализации отнимет достаточно много времени

Подготовительный этап состоит из важных правил:

• для начала нужно определиться с приборами и с местом их расположения. На чистом листе бумаги можно начертить схему. Обязательно продумайте, какие фитинги и дополнительные трубы понадобятся для полноценной работы системы канализации;
• если вдруг будет установка еще, какого то дополнительного прибора, для рабочего процесса которого потребуется канализационный слив, то лучше предусмотреть отведение закрываемого типа с дополнительной заглушкой;
• после того как все размеры будут высчитаны можно будет нарезать изделия. Обязательно учитывайте параметры фитингов;
• многие специалисты советуют нарезать трубы перед началом установки, потому что их можно будет с легкостью примерять при сборе сетей;
• трубы из пластика лучше разрезать ножовкой для металлических изделий;
• для легкого отрезания трубы, ее можно очертить по кругу в нужной области. Срез будет обладать ровностью и герметичностью;
• отрезаются изделия только под прямым углом;
• срезанные края изделий чистятся бумагой наждачного вида или ножом;
• обязательно запомните, что замена трубы канализации в квартире должна производиться под уклоном, потому что рабочий процесс практически любой канализационной системы происходит под влиянием «земного притяжения». Фиксация наклона изделий осуществляется за счет скоб, которые прикрепляются к стене.

Для рабочего процесса потребуется следующий инвентарь:

• болгарка или ножовка для обрезания материалов из металлического состава;
• дрель ударного типа или перфоратор;
• монтажный пистолет;
• зубило;
• отвертка;
• молоток;
• ключ разводного типа.

Опрессовка водопроводной системы

Это обязательное мероприятия, его можно поручить специалистам, но достаточно просто выполнить и самому. Оборудование для этого – опрессовщик приводной или ручной – можно приобрести на строительном рынке, а можно просто взять на несколько дней в арену.

Испытание системы давлением производится в следующем порядке:

1. Ознакомиться с исходными данными для труб по максимально допустимому давлению. Этот показатель указывается в сертификате качества, и превышать его нельзя.
2. Изучить инструкцию агрегата и действовать в соответствии с ее рекомендациями.
3. Заполнить систему водой и подключить прибор.
4. Довести давление в системе до 4,8 атмосфер (рабочее давление), проверить на наличие протечек, при необходимости – устранить дефекты.
5. Продолжить нагнетание жидкости до давления 7,2 атм (5,8 х 1,5), повторить контрольную операцию.
6. Для полной уверенности поднять давление в системе до 9 атмосфер и в таком положении оставить на сутки.

В идеальном случае по истечении этого времени давление в системе должно остаться неизменным.

Таким же образом произвести проверку остальных контуров.

Как сделать поворот

Зачастую монтаж систем канализации требует делать поворот трубы. Поворот обеспечивает изменение направления водопровода. Для того чтобы осуществить поворот применяются различные фитинги. Они могут иметь различные характеристики и конструктивные особенности. Цвет фитингов также может быть разный – белый серый, черный, оранжевый и так далее. Цвет можно выбрать в зависимости от тона самих труб.

Если разводка канализации будет выполнена неправильно, то в местах соединений могут возникать утечки. Слив воды может привести к протеканию, а места с поворотными фитингами часто становятся зонами скоплений осадков и возникновений засоров. По этой причине нужно устанавливать ревизии.

Кроме этого необходимо очень внимательно подойти к монтажу сетей поворотных узлов водопровода. Поворот не следует сразу делать под уровнем 95 градусов в горизонтальном положении. Лучше поворот сделать фитингом под углом 45 градусов. Если это невозможно, то в том месте, в котором должен располагаться поворот лучше смонтировать колодец ревизионного типа.

Разводка канализации при помощи труб внутреннего вида должна выполняться без стыковок отводами со стояком центрального типа и обязательно под прямым углом. Если это не соблюдено, то может вызвать серьезные проблемы:

• во-первых, это приведет к невозможности осуществления правильной установки угла наклона;
• во-вторых, в месте, где располагается поворот, будут скапливаться все отходы, частицы и они не будут уходить должным образом, что в итоге вызовет возникновение засоров.

Внимательно стоит отнестись к подключению унитаза. Мест поворотов в этой области должно быть не большое количество. По этой причине монтаж канализации в квартире должен осуществляться рядом с каналом отводящего типа. Независимо от величины и характеристики канализационных стояков, все соединяются в одну ветку канализационного типа.

Особенности устройства

Перед тем делается прокладка канализационных сетей и замена канализации в квартире, рассматривается устройство канализации. Главное предназначение сетей водопровода и канализации заключается в естественном истекании нечистот в трубах. Поэтому стоит запомнить важные особенности устройства канализационной системы дома:

устанавливая трубопровод стоит учитывать главное условие — наличие небольшого уклона от 2 до 15 процентов к коллектору и резервуару. Уровень уклона всегда высчитывается индивидуальным способом. Для этого дела применяются табличные формы, которые отображают средние параметры, применяемые для соединения разных сантехнических элементов трубами с нужными размерами. Самое маленькое значение уклона предназначено для общего слива душа, ванной, мойки, а наибольшее значение уклона – под слив раковины

Под слив душа, ванной, мойки предназначены трубы с длиной 170-230 см и размером диаметра 5 см, а под слив раковины – с размером длины 80 см, размером диаметра 4 см; важной частью канализации является вентиляция. Присутствие системы вентиляции обеспечивает регулирование изменений давления в канализационной системе во время протекания стоков; материал — делая установку систем водоснабжения, канализации, следует подготовить трубы из различного состава

Зачастую устанавливают пластиковые изделия. Можно применять изделия из разного пластикового состава – поливинилхлорида, полипропилена, полиэтилена. Они имеют отличия от изделий из чугуна — не трескаются, не подвергаются коррозийному воздействию, обладают небольшой массой. Кроме этого их не нужно смазывать, а монтаж канализации в ванных комнатах своими руками осуществляется за короткий период; цвет — цвет труб для холодного, горячего водопровода можно выбрать разный. Например, для горячего водоснабжения пластиковые трубы можно покрасить в красный цвет, а для холодного в синий цвет; что касается схемы соединения сантехнических приборов с канализационной системой, то тут имеются некоторые нюансы. Это связано с тем, что некоторые изделия можно прокладывать на нулевом этаже, в подвальной комнате, других похожих комнатах. В этих ситуациях произвести уклон практически невозможно; дополнительное оборудование — часто устанавливается специальное оборудование для перекачивания. Кроме этого дополнительно прилагается измельчитель для туалетной бумаги, фекальных отбросов. Этой конструкцией дополняются и другие приборы сантехнического вида для горячего водопровода или для водоснабжения холодной водой. Она бывает автоматической, поэтому во время использования не вызывает особых трудностей у хозяев.

Влияние уклона труб и их значение при монтаже канализации

Установка и монтаж труб производится в строгом соответствии с уклонами, а также их пределами. Должна быть золотая середина. При малых уклонах сток не уходит из трубы и в ней происходит засорение.

Специалистам прекрасно знакомо такое явление, как засорение труб при больших протечках. Причем такие засоры носят хронический характер. Есть СНиП, который дает следующие значения (речь идет о минимальных уклонах): если диаметр трубы 50 мм, то уклон 30 мм/м, 110 мм — 20 мм/м, 160 мм — 8 мм/м, 200 мм — 7 мм/м.

Максимальный уклон не должен превышать 150 мм/м. Только в вертикальной плоскости возможно соединение труб под прямым углом

Естественно, выдержать уклоны в квартире или загородном доме достаточно сложно, но придерживаться их необходимо, так что это очень важно для нормального функционирования системы

Вентиляция канализации

Согласно СНиП, необходимо предусматривать вентиляцию канализационной сети через специальные стояки, проходящие через кровлю. Каждый водоотводный стояк должен быть оборудован устройством для вентиляции. Вентиляция выполняет три основных задачи:

1. Удаление неприятных запахов.
2. Поддержание постоянного давления.
3. Снижение уровня шума.

Диаметр вентиляционной трубы должен быть равным, или превышать размер стояка. Вытяжную часть канализационных стояков нельзя объединять с дымоходом или вентиляционной системой.

Примерная схема размещения вытяжной части канализации двухэтажного дома представлена на рисунке:

Схема размещения вытяжной части канализации

В данном примере фановая труба проходит между стропил крыши и выводится на кровлю вблизи конька. Также могут быть использованы другие варианты размещения вентиляции:

Другие варианты размещения вентиляции

Если внутренняя канализация не обустроена вытяжной вентиляцией, при сливе воды будет происходить разрежение воздуха и распространение запахов в помещении.

СНиП регулируют также возвышенность вытяжной части канализации над кровлей. Общие правила расчета высоты следующие:

• На плоской неэксплуатируемой кровле – 0,3 м;
• На скатной кровле – 0,5 м;
• На эксплуатируемой кровле – 3 м;

Расстояние от сборной вентиляционной шахты должно составлять не менее 0,1 м.

Если вентиляцию канализации невозможно обустроить по техническим причинам, следует использовать воздушный вентиляционный клапан канализации. Его устанавливают на стояке выше сантехнических приборов, чтобы избежать попадания в него нечистот.

Укладываем трубы без ошибок

Разработав схему разводки и подготовив материалы, можно приступать к сборке всей системы. Рассмотрим особенности монтажа водопровода и канализации.

Монтаж водопроводной системы

Выполнять своими руками разводку водопроводных труб в ванной мы начинаем с установки контрольного вентиля, который должен находиться вблизи от общего стояка. Таким образом в случае возникновения аварийной ситуации или при ремонте можно будет перекрыть подачу воды в квартиру.

Около запорной арматуры ставим фильтр грубой очистки, затем – прибор учета воды. Если есть желание, после счетчика можно установить дополнительный фильтр так называемой тонкой очистки.

Если водопровод монтируется в частном доме, стоит поставить редуктор, который должен быть оснащен манометром.

Устройство позволит контролировать и при необходимости регулировать уровень давления воды в системе, в норме он не должен превышать 6 атмосфер. Следующий узел, который монтируется для водопровода, это коллектор. Понятно, что оборудование устанавливается только в том случае, если оборудуется разводка коллекторного типа.

После чего трубы прокладываются ко всем сантехническим приборам. Для подключения оборудования к водопроводу проще всего использовать гибкие шланги-подводки.

Особенности прокладки труб к полотенцесушителю

Если в ванной комнате присутствует полотенцесушитель, он может быть подключен либо к магистрали горячего водоснабжения, либо к отоплению. Специалисты рекомендуют первый вариант, поскольку иначе оборудование сможет полноценно работать только в отопительный сезон.

Кроме того, врезка в трубу отопления связана с определенными ограничениями. Ее проведение возможно только в летний период. Оптимальное решение – подключение к горячему трубопроводу.

При его выполнении нужно учесть, что между полотенцесушителем и магистралью следует установить специальную перемычку или байпас.

Элемент будет соединять обратную и прямую трубы, а перед змеевиком и сразу после него стоит поставить запорные шаровые краны.

Таким образом при необходимости полотенцесушиетль можно будет отключать от общей системы для ремонта, замены или для сохранения в нем тепла

Обратите внимание на то, что в процессе монтажа прибора нужно точно выдержать минимальный отступ от стенки

Для устройств с диаметром трубы выше 25 мм оно равняется 50 мм, а для радиаторов сечением до 23 мм – 35 мм

Кроме того, особое внимание следует обратить на межосевое расстояние патрубков, предназначенных для подключения оборудования. Оно должно быть точно выверено, иначе подсоединить полотенцесушитель будет невозможно

Укладываем канализационную магистраль

Канализационные трубы укладываются под уклоном, который составляет 0,03 для элементов сечением 40-50 мм и 0,02 при диаметре от 85 и до 100 мм. Монтаж начинаем от наиболее удаленной от стояка точки. Отсюда начинаем выводить уклон трубопровода, около 2 см на каждый погонный метр.

С большим уклоном скорость стоков будет слишком высокой, с меньшим – низкой. В любом случае это приведет к оседанию крупных частиц загрязнений на стенках трубы, что гарантирует регулярное появление засоров. Элементы соединяются при помощи специальных раструбов, которые должны быть направлены в сторону стояка.

Внутри раструба должно находиться уплотнительное кольцо, препятствующее подтеканию стоков. При монтаже оно создает некоторое сопротивление, поэтому специалисты советуют смазывать внутреннюю поверхность раструба хозяйственным мылом или силиконом.

Гладкие концы деталей обрезаем под прямым углом и зачищаем от фаски. Не забываем, что канализационная разводка должна быть предельно простой. Сантехнические приборы следует подключать последовательно, избегая «перекрестков».

Иначе при одновременном сливе из двух устройств может произойти «затор».

Важный момент: обеспечение возможности прочистки канализации. Если сантехническое оборудование находится на довольно большом расстоянии, есть смысл установить дополнительный тройник с крышкой на верхнем отверстии. Через него впоследствии можно будет при необходимости чистить канализацию.

После того, как все сантехнические приборы будут подключены к канализационному трубопроводу, можно считать работы завершенными. Разводка труб в ванной – вполне посильная для домашних мастеров задача. Чтобы выполнить все работы качественно и правильно понадобится четкое соблюдение всех пунктов инструкции, аккуратность и терпение.

Только тогда результат порадует безупречной многолетней службой!

Рекомендации по монтажу канализации

Как правильно проложить канализацию? Помогут несколько важных советов:

• во время монтажа сетей канализационной системы нужно использовать как можно меньше стыков и поворотов;
• для раковины, ванной, туалета, душа лучше использовать трубы с размером диаметра 50-100 мм;
• размер угла наклона варьируется от 1 до 2 см;
• во время обустройства канализации трубами из пластика нужно применять специальную смазку;
• поворот трубы должен состоять из ревизии. Иначе в месте, где имеется поворот, будут скапливаться отходы;
• для прочной фиксации сантехники с материалом необходимо применять манжеты переходного типа из резинового материала;
• фиксирование стояков должно осуществляться сверху вниз с помощью хомутов;
• цвет труб для холодного и горячего водоснабжения должен отличаться;
• наличие сифона в раковине или ванной. При помощи сифона слив работает в нормальном режиме. А также присутствие сифона устраняет всевозможные неприятные запахи из канализации;
• разрезание труб из полипропилена должно производиться при помощи ножовки или болгарки;
• если при стыковке труб из полипропилена используются раструбы, то не нужно использовать герметизацию.

Канализационная система в доме имеет особое место и каждый выбирает свой вариант как подсоединение и отвод выбрать. Благодаря ей обеспечивается нормальная работа горячего и холодного водоснабжения раковины, душа и другой сантехники, канализации. Поэтому монтаж водоснабжения и канализации должен состоять из различных нюансов – материал, цвет, качество труб, а также обязательно должны быть слив, муфты, соединения, хорошая герметизация от подтеканий и наличие сифона. Это конечно не все технические характеристики канализационной системы. Главное, чтобы канализация своими руками выполнялась согласно правилам, тогда и канализации правила монтажа которой описаны и система горячего и холодного водоснабжения прослужит долгое время, и всегда будет радовать своей полноценной работой.
