Как провести электропроводку в каркасном доме своими руками

Способы монтажа проводки в каркасном доме – их достоинства и недостатки

Каркасный дом, это постройка основой которого являются деревянные изделия. Это жилище повышенной пожароопасности. Грамотная прокладка электропроводки должна выполняться тщательно с соблюдением требований пожарной безопасности. Поэтому проект прокладки электросети дома изготавливается на этапе проектирования жилища. Причем количество точек электросети в каждой комнате не должно превышать пяти штук.

55555

Обустройство электропроводкой дома осуществляется наружным или внутренним способами монтажа. Открытая проводка монтируется после окончания строительства. При необходимости в такую цепь всегда можно внести изменения и дополнения. Подключение точек осуществляется через распредкоробку. Монтаж такой сети не является финансово затратным, поскольку расходные материалы могут быть недорогими. Недостатком этого типа монтажа является плохая защита проводов от механических повреждений. Высокая вероятность возникновения пожара.

Внутренняя проводка не виляет на интерьер. Повредить ее механически сложно, поскольку она скрыта. При коротком замыкании цепи сработает автоматическая защита, и цепь обесточится. Одним из основных недостатков такого монтажа является невозможность внести изменения в оборудованную цепь без механического повреждения стен.

Преимущества монтажа:

• обеспечение высокого уровня пожарной безопасности здания;
• увеличение сроков эксплуатации токонесущих кабелей;
• высокая степень безопасности при эксплуатации.

Специалисты советуют монтаж проводки в каркасном доме осуществлять кабелями с медными жилами. Для экономии электроэнергии электрощит желательно оборудовать распределителем мощности, это позволит контролировать не используемые источники потребления электроэнергии.

Внутренняя проводка, обдуманное решение

Четких законов и нормативов по поводу установки внутренней проводки в каркасном доме нет, и во всех надзорных органах этот процесс никак не регламентирован. Существует два нормативных акта: первый – ПУЭ, и предназначен он для электриков, второй – СП, и им пользуются строители каркасных домов.

Документ ПУЭ – «Правила устройства электроустановок». Согласно нему, каркасные строения относятся к изделиям из дерева и, как следствие, внутренняя проводка производится в металлической трубке. По этому акту использование гофры или металлорукава недопустимо. А теперь произведите несложный расчет и представьте, в какую сумму вам обойдется использование самой тонкостенной трубы, даже для дома небольших размеров.

В нормативном акте о строительстве каркасных домов (СП) требования гораздо проще. По данному документу допускается использование проводов в полостях стен, а также в перекрытиях и других пустотах строения, без использования дополнительных втулок и трубок. Единственным требованием является то, что кабель должен быть изолирован материалом, препятствующим распространению огня. Этим требованиям отвечает проводка с маркировкой ВВГ-НГ или NYM. Какой же норматив использовать? Если общие или специальные акты противоречат друг другу, то у специального норматива очевидные преимущества, СП как раз к ним и относится.

В ПУЭ о внутренней проводке в каркасном доме для физических лиц ничего не говорится и, если прокладку делает в своем доме владелец, а не предприниматель, то акт сдавать в пожарные и другие надзорные органы не обязательно. Как показывает опыт таких стран, как Америка и Скандинавия, такие нормативные ограничения вовсе не требуются. Хотя надзорные органы в этих странах гораздо строже, чем наши, и наказания у них также в разы строже, и это притом, что пожаров из-за электропроводки на порядок меньше чем у нас.

Для уменьшения риска возникновения пожара электропроводка в каркасном доме должна быть смонтирована из качественного материала, а сами работы должны выполняться грамотно и с соблюдением всех технологических норм.

Именно безграмотный монтаж проводов, в большинстве случаев, становится причиной пожаров. Приобретать необходимо только кабель высокого качества и ни в коем случае не дешевый, непонятно где и кем произведенный. Провода лучше приобретать, изготовленные в соответствии с ГОСТом, хотя даже это не даст 100 % гарантии безопасности. Материал неизвестного происхождения может быть покрыт изоляцией, которая легко воспламеняется или даже просто поддерживает огонь. А у безответственного производителя может быть занижено сечение проводов от изначально заявленного, что повышает стоимость при низкой себестоимости.

Грамотный подход при использовании трехфазной сети рекомендует разбивать точки на группы, что равномерно распределит нагрузку на каждую из фаз. Электропроводка в каркасном доме предусматривает нагрузку на каждую из фаз порядка 5 кВт при общей нагрузке трехфазки 15 кВт. Необходимо стремиться к тому, чтобы при обычном напряжении фаза не была перегружена.

От непредвиденных форс-мажорных ситуаций надежно убережет современная, качественная автоматика. Мировыми брендами на нынешнем рынке являются такие фирмы, как:

1. Schneider;
2. Electric;
3. Hager;
4. Legrand;
5. ABB.

Автоматы других производителей могут не соответствовать требованиям безопасности и, в некоторых случаях, просто отказать. Соединение проводки в каркасном доме необходимо осуществлять качественно, ведь при неправильном соединении изолентой именно в этом месте возникает риск короткого замыкания, что может привести к пожару.

Разработка проекта электропроводки

Организация проведения электросети от основной системы к дому или по всем помещениям каркасного здания требует тщательной подготовки. При отсутствии необходимых знаний в области электросистема лучше всего доверить работу профессиональным мастерам. В любом случае необходима разработка проекта, который чётко отражает все особенности системы.

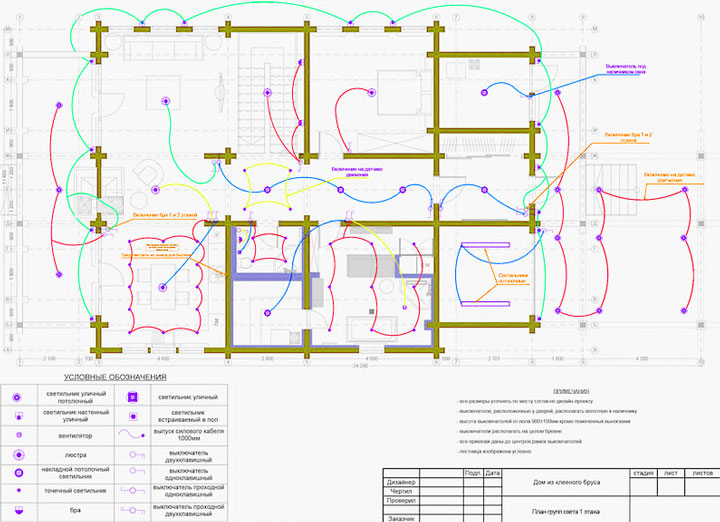

Проектирование требует повышенного внимания

Проектирование предполагает расчёт нагрузки, определение количества и типа необходимых материалов, расположение розеток и выключателей в доме, а также другие важные моменты. При этом учитываются установленные правила и нормы. Например, высота размещения розеток и выключателей для разных помещений в каркасном доме. Соблюдение норм позволяет обеспечить безопасность, надёжность и эффективную работу электросистемы.

Материалы и инструменты для изготовления своими руками

При проведении внутренних работ по созданию наружней проводки используются только качественные материалы. Своими руками довольно просто проложить кабель по всем помещениям в доме, но при сложных работах с системой требуется профессиональная помощь. Особенного внимания требует расчёт количества материалов и определение типа провода. Метраж подсчитывается с помощью рулетки на протяжении всей сети во всех помещениях в каркасном доме. При этом лучше всего прибавить несколько метров для запаса. Дополнительная изоляция должна быть равна длине всего кабеля.

Основные материалы для проводки в каркасном доме:

• кабель электрический, имеющий сечение в 14 мм;
• коробки распределения, количество которых высчитывается из расчёта минимум одна штука на этаже;
• розетки и выключатели необходимого уровня функциональности;
• крепёжные элементы и переходники приобретаются с большим запасом.

Для проведения работ своими руками понадобятся довольно простые инструменты. Молоток, дрель, индикатор напряжения в электросети, отвёртки различного типа, плоскогубцы, нож строительный — это основные приспособления. Инструменты должны быть качественными, нож — острым, а электрическая дрель — надёжной.

Правила, нормы, расчёт нагрузки

Особенное значение при обустройстве системы имеет расчёт нагрузки и правильное её распределение. На каждом этаже каркасного дома должна располагаться минимум одна распределительная коробка. Чем меньше нагрузка на каждый такой элемент, тем безопаснее будет система. А также учитывается высота расположения розеток и выключателей и их количество для каждого помещения.

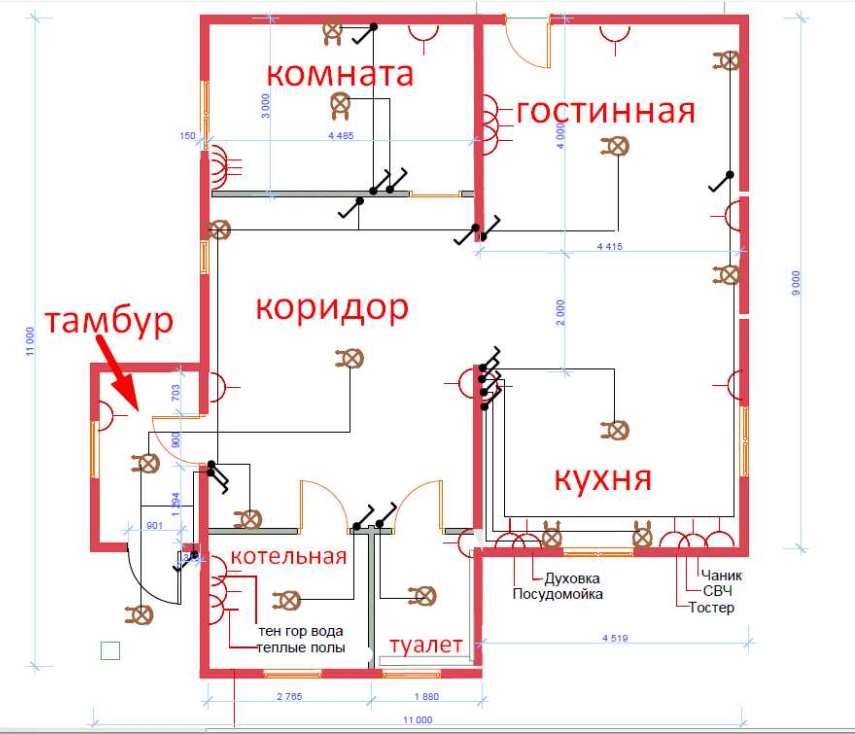

Стандартные параметры нужно учитывать при монтаже

При произвольном размещении выключателей и розеток лучше всего учитывать основные нормы, так как правила необходимы для безопасности электросистемы

В ванной комнате, на кухне и санузле особенно важно использовать розетки с защитой от влаги. При подключении бытовых приборов применяются стабилизаторы, предотвращающие поломку техники при коротком замыкании. Нормативы следует учитывать для безопасности электросистемы

Нормативы следует учитывать для безопасности электросистемы

Нормативы следует учитывать для безопасности электросистемы

Проведение кабеля в дом и от щитка

Кабель проходит от опорного столба воздушным или подземным путём в дом. После подведения кабеля устанавливается вводное распределительное устройство — ВРУ. Прибор принимает и распределяет электроэнергию по каркасному дому. В щиток входят следующие устройства:

• счётчик электроэнергии;
• вводный двухполюсный автомат защиты;
• защитный автомат отключения по группам;
• прибор УЗО.

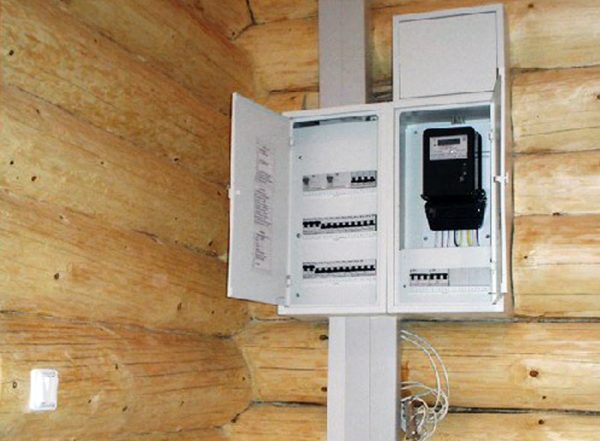

Установка щитка и всех его элементов проводится профессиональными мастерами. Питающий кабель входит в каркасный дом через гофру, защищённую металлической трубкой. Далее проводится разводка провода ко всем розеткам, выключателям согласно проекту.

6 Коммутация электроточек – как установить и сделать надежные контакты

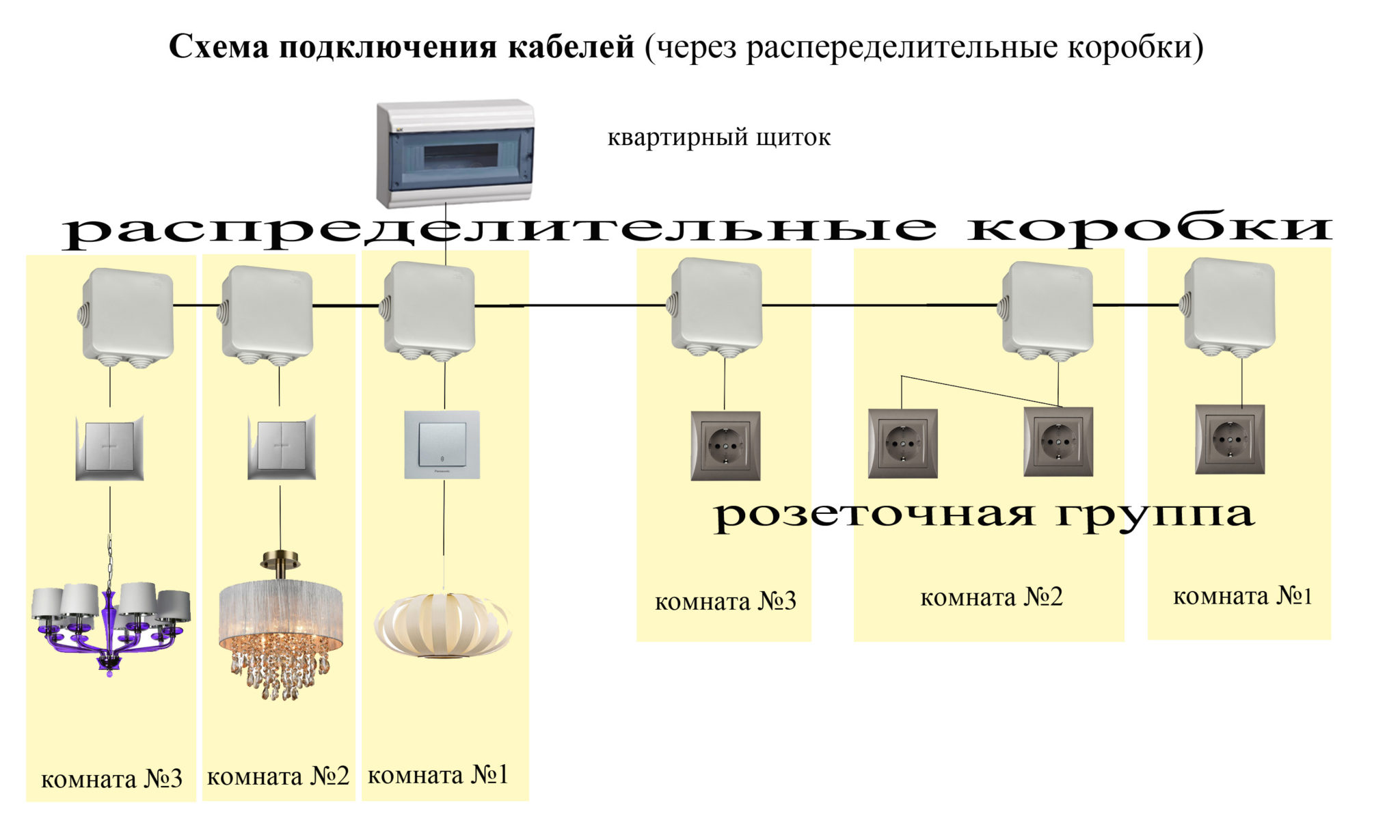

Для обеспечения всех помещений электричеством  делаем развод проводки в  распределительных коробках. Они изготовлены из различных материалов, имеют разнообразную форму. Одни предназначены для установки на поверхности – подходят для открытой проводки, другие утапливаются в стену, применяются для скрытой проводки. От них проводники направляются на розетки, к выключателям, светильникам.

При монтаже учитываем расцветку проводов: фазный белого цвета (на схеме L), нулевой синий (N), заземляющий с зелеными и синими полосами (РЕ). Для повышенной надежности контактов используем клеммы фирмы WAGO. Это простые изделия пружинного типа. Зачищаем изоляцию, вставляем концы проводов в клемму, где они сами прочно фиксируются, прижатые пружиной. Подключение очень качественное, контакты никогда не греются.

Останавливаем выбор на розетках, конструкция которых предусматривает заземление. Они отличаются внешним видом: имеют два пружинящих контакта снаружи. В розетках с подключением трех проводов при установке вилки сначала подключается заземление, затем фаза и нуль. Это обеспечивает безопасность при повреждении проводки. Выключатели также должны иметь три контакта, один сбоку служит для заземления.

Каркасное домостроение сопровождается различными мифами. Отдельные из них связаны с обеспечением электричеством сооружений такого типа. При этом ссылаются на повышенную пожароопасность каркасных зданий. Следует отметить, что этот фактор зависит только от конкретных материалов, использованных при строительстве. Относительно проводки, то умело выполненный монтаж, применение качественных материалов и комплектующих снижают уровень пожароопасности от электричества до минимального уровня.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

• скрытый или внутренний;
• наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

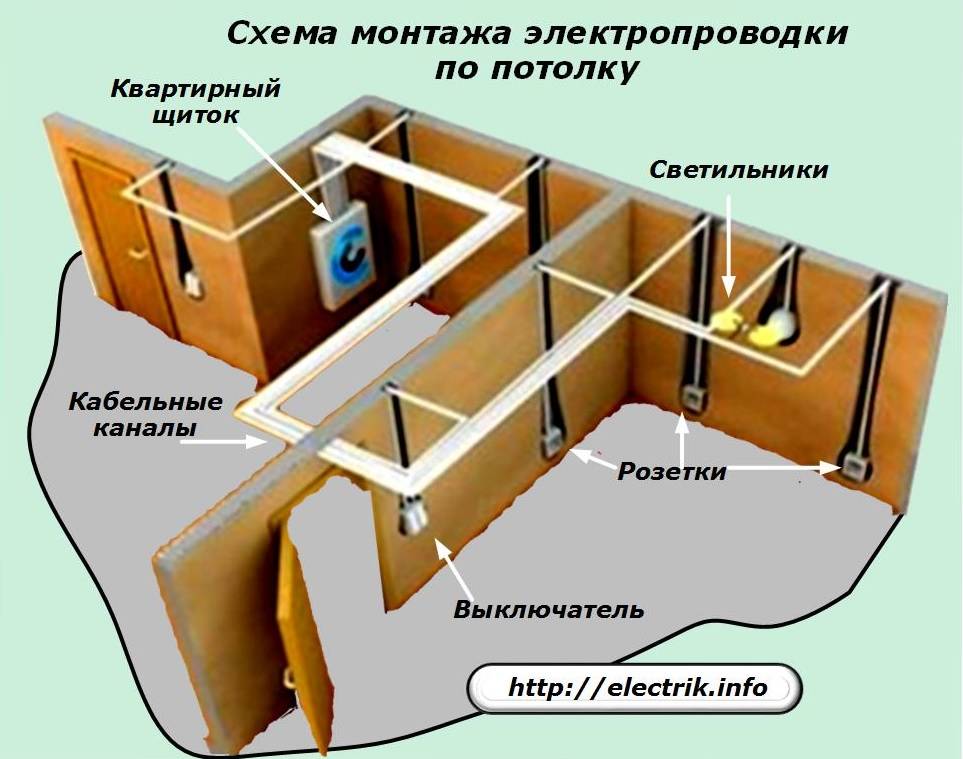

Вариант открытой проводки — как все сделать правильно

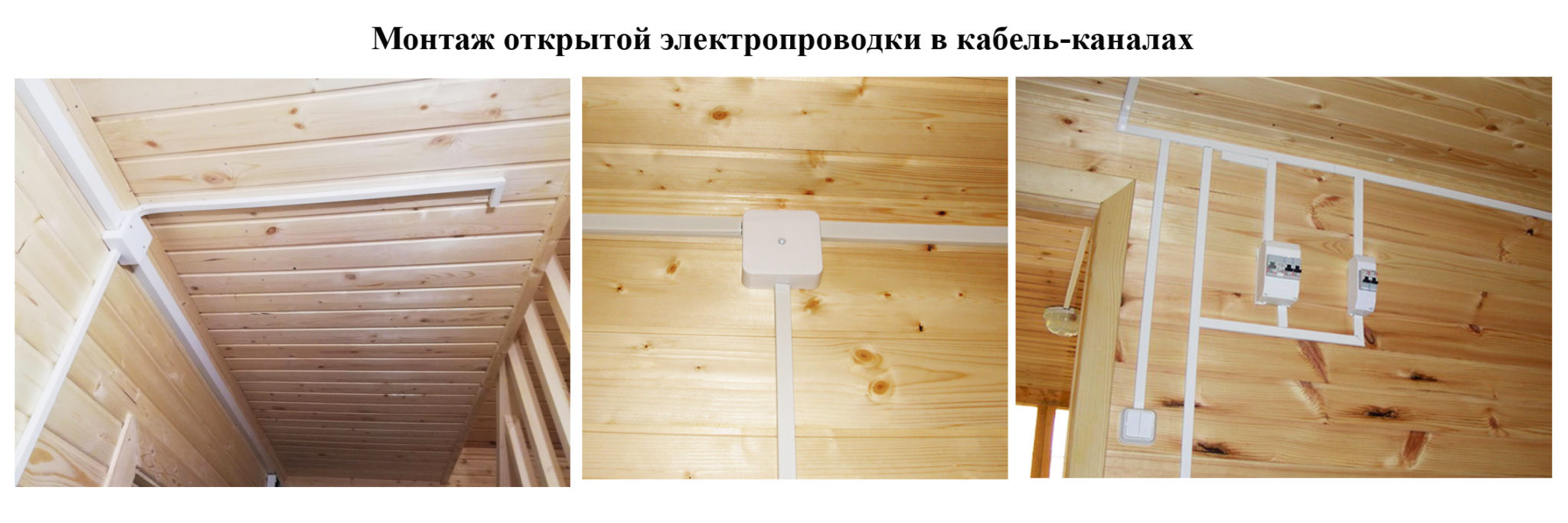

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

• с использование пожаробезопасных гофротруб;
• в каналах из ПВХ;
• с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

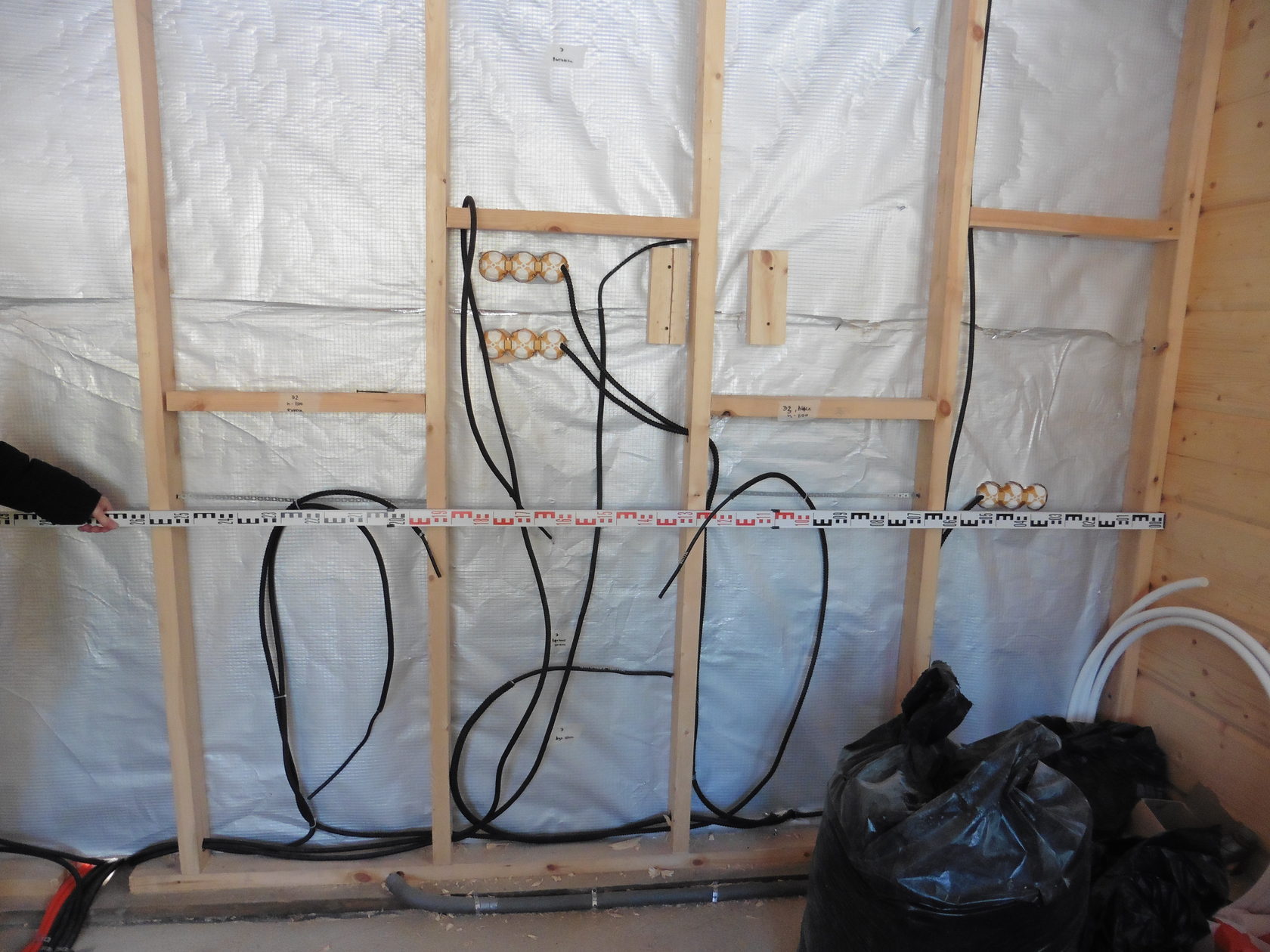

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

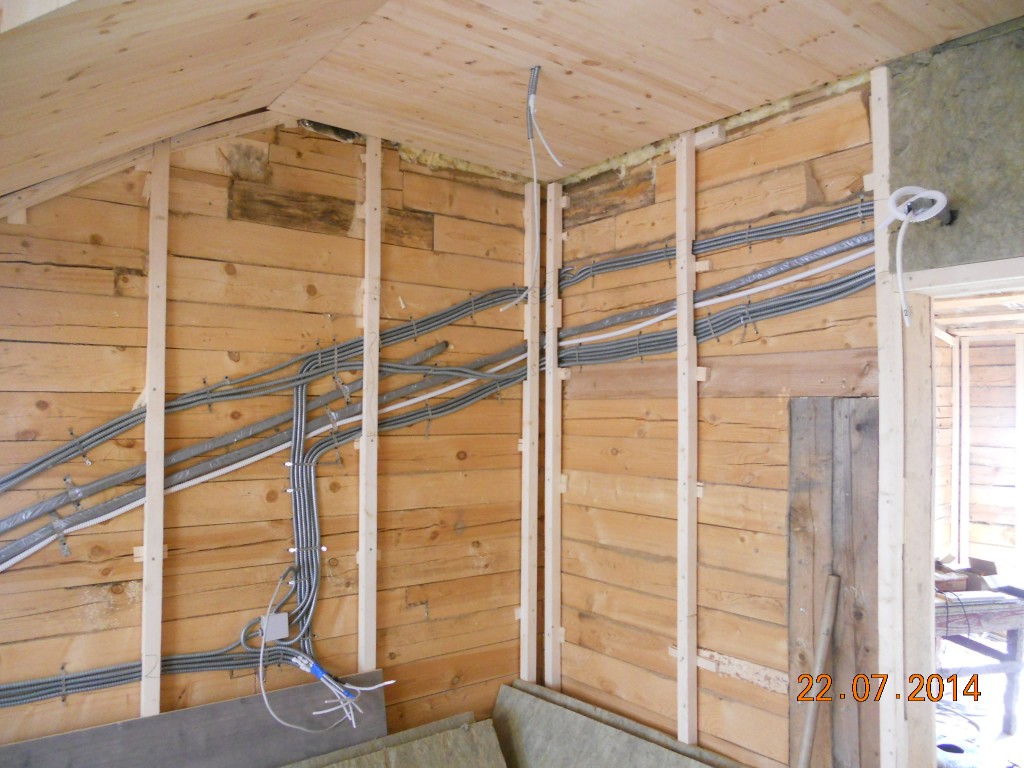

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

• не портит внешний вид интерьера дома;
• защищена от случайного внешнего воздействия;
• не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

• финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
• затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
• невозможно внешним осмотром определить состояние заложенного электрического кабеля;
• вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

• осуществление доступной проверки состояния электрокабеля;
• простота ремонта или замены вышедших из строя деталей электроцепи;
• доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

• существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
• осуществление особых требований по прокладке электропроводов.

Ввод в дом

Ввод силового кабеля в дом

Ввод силового кабеля в дом может производиться путем его прокладки по воздуху или под землей. Исходя из этого делаются отверстия в потолочной плите или в цоколе. При подводке по воздуху между строением и столбом протягивается стальной трос и уже к нему на клипсах подвешивается провод. Если выбран подземный вариант, предварительно в траншею укладывается труба, в которую протягивается кабель. Это предотвратит его разрыв при пучении грунта. В месте входа проводки в дом вставляется гибкий переходник из стали.

В соответствии со СНиП линия сначала заводится на счетчик, который устанавливается снаружи. Для защиты от влияния окружающей среды счетчик размещается в герметичном ящике с окошком. После счетчика устанавливается пакетный выключатель, который прервет подачу энергию при возникновении нештатных ситуаций на линии.

Проводка от входа в дом до счетчика

Про то, как сделать проводку от входа в дом до счетчика, пишут мало, однако не стоит забывать, что это одно из самых проблемных мест электропроводки.

Дело в том, что этот участок абсолютно не защищен автоматикой от короткого замыкания или перегрузок. Поэтому часто именно в этом месте начинаются проблемы.

Счетчик в доме

Чтобы избежать возгорания и повреждения проводки, можно воспользоваться двумя вариантами решения проблемы:

1. Можно всю проводку на данном участке спрятать в металлическую трубу. Однако если участок более двух с половиной метров, это становится проблемным. Провод такой длины затолкать в трубку практически невозможно. При чем необходимо помнить о том, что на протяженности провода могут быть повороты, и это усложнит использование металлической трубы.
2. Второй вариант немного дороже, но предпочтительнее. Перед входом проводов в каркасный дом можно установить защитный автомат, поместив его в герметичный бокс от осадков. Порог его срабатывания выставляем слегка больше, чем у основного автомата защиты. Основной АЗ ставится на ВРУ. Дополнительный автомат защиты чаще всего крепится прямо к фасаду здания.

Распределительный щиток в каркасном доме

Кабель в доме идет прямо к распределительному щитку. При расчете мощности учитываются индивидуальные данные каждой зоны. Далее выполняется открытая или скрытая разводка кабеля.

Заземление электросети

Заземление — это процесс подключения электрических устройств к земле для защиты от электрического удара и предотвращения возможных повреждений оборудования. Заземление электросети является обязательным требованием безопасности при монтаже электропроводки.

Заземление выполняется путем подключения одной или нескольких жил провода к заземляющему устройству, которое затем соединяется с заземляющим электродом, обычно прокладываемым под землей.

Процесс заземления электросети включает в себя следующие шаги:

1. Выбор заземляющего устройства. В качестве заземляющего устройства обычно используется заземляющий контакт розетки, который соединяется с заземляющим проводом.
2. Устанавливаем заземляющий провод. Заземляющий провод должен быть надежно закреплен и проложен так, чтобы минимизировать возможность его повреждения.
3. Прокладываем заземляющий электрод. Заземляющий электрод должен быть изготовлен из специальных материалов, способных обеспечить надежное соединение с землей.
4. Подключаем заземляющий провод к заземляющему электроду. Заземляющий провод должен быть надежно присоединен к электроду с помощью специальных зажимов или сварки.
5. Проверяем работу заземления. После монтажа заземляющей системы электросети необходимо провести тестирование и измерение сопротивления заземления для убедительности в надежности и эффективности заземляющей системы.

Важно придерживаться всех правил и рекомендаций при монтаже заземления электросети для обеспечения безопасности и гарантии правильной работы электрооборудования

Пожаро- и электробезопасность деревянного дома

Загорится ли деревянной дом от одной искорки — вопрос спорный. Чтобы не испытывать судьбу, необходимо исключить искрообразование в электроустановочных изделиях — розетках и выключателях. Для решения этой электротехнической задачки необходимо при организации системы электроснабжения загородного дома использовать высококачественную продукцию ведущих производителей (АВВ, Gira, Legrand, Schneider Electric и др.). К сожалению, электроустановочные изделия нередко приобретаются по остаточному принципу. Низкие цены и приемлемый дизайн — вот основные критерии выбора. О пожаро- и электробезопасности задумываются в последнюю очередь. А ведь именно эти показатели определяют качество электроустановочной продукции.

Пылевлагозащищённые электроустановочные изделия для наружного монтажа

В деревянных домах не рекомендуется использовать розетки и выключатели, токоведущие части которых закреплены на механизме из технического фарфора. Керамика — прекрасный диэлектрик, не горит и к тому же дёшево стоит. Но у неё есть один серьёзный минус — хрупкость. Под действием температурно-динамических нагрузок (периодическое нагревание и остывание при включении и выключении прибора) фарфоровый механизм покрывается трещинами и может даже лопнуть. Закреплённые на нём токоведущие части приобретают подвижность. В результате возникает неплотность контакта, что, в свою очередь, приводит к образованию искр и даже дуги утечки с характерным ярким свечением.

Розетка на керамическом основании

На деревянные стены следует монтировать розетки и выключатели с механизмом, изготовленным из термостойкого пластика. Такая основа хорошо воспринимает динамические воздействия и со временем не деформируется.

Розетки на пластиковом основании, подвергнутые воздействию открытого огня а) Основание из обычного пластика б) Основание из термостойкого пластика

К сожалению, на рынке присутствуют розетки и выключатели, изготовленные из дешёвого пластика. Бывает так, что при аварийном нагреве из розеток начинает капать расплавленное основание. Вместе с тем изделия из термостойких пластиков (поликарбоната или полиамида) способны выдерживать температуру до 130 °С без изменения геометрии. К тому же при выборе розеток и выключателей предпочтение следует отдавать продукции с надёжными винтовыми или пружинными зажимами.

Система электроснабжения загородного дома и участка должна быть организована в соответствии с действующими нормативными документами, в частности, «Правилами устройства электроустановок», ГОСТ Р 50571.3-94 «Требования по обеспечению безопасности. Защита от поражения электрическим током», «Рекомендациями по электроснабжению индивидуальных жилых домов, коттеджей, дачных (садовых) домов и других частных сооружений» и др. Приведём лишь некоторые положения:

• При устройстве наружной сети, ввод электрокабеля в строение осуществляется от воздушной линии электропередачи. Прокладка проводов в трубах в земле не допускается.
• Расстояние от проводов ответвления до земли должно быть не менее 6 м над проезжей частью и 3,5 м над пешеходными участками. Наименьшее расстояние от проводов ввода в дом до земли должно быть не менее 2,75 м. Наружные контуры электросети не должны пересекать проезжую часть владения.
• Высота установки выключателей на стене должна приниматься 1,5 м от пола, штепсельных розеток — 0,8 -1,0 м от пола. Выключатели и розетки, применяемые для открытой электропроводки, должны устанавливаться на прокладках из непроводящего материала.

Электроустановочные изделия «Дачный этюд» и пылевлагозащищённые электроустановочные изделия

Какой тип проводки выбрать

В соответствии с обновленными правилами обустройства помещений для электрификации частного дома разрешается использовать только кабели с медными жилами. Если строение будет оснащено линиями из алюминия, инспекторы не дадут разрешения на его ввод в эксплуатацию.

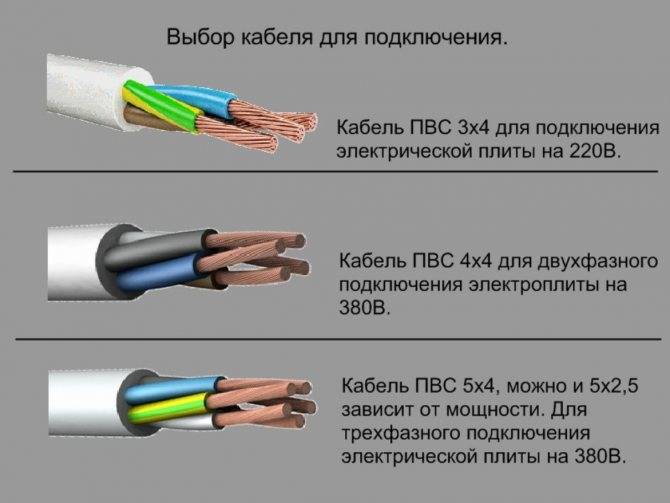

В зависимости от напряжения, которое поступает в здание, выбирается трехжильный кабель для 220 В и пятижильный для 380 В.

Выбор проводки делается исходя из мощности потребителей, которые планируется подключить к сети.

Оптимальное сечение провода для различных направлений:

• верхний уровень: лампы, люстры, подсветка, сигнализационные датчики, видеокамеры — 1,0-1,5 мм²;
• розетки в жилых комнатах — 2,5 мм²;
• мощные приборы: плиты, духовки, водонагреватели — 4,0 мм².
