Модульные очистные сооружения канализации: назначение, принцип работы и стоимость

Введение. Проблема очистки стоков городов. Методы существующей очистки.

1.1. Введение. Проблема очистки стоков городов. Методы существующей очистки.

Сущность метода заключается в способности микроорганизмов питаться субстратом органи-ческих и неорганических соединений, содержащимся в стоке. Биологические процессы осуществляются в сооружениях биологической очистки, предназна-ченных для удаления растворенных, коллоидных и взвешенных органических веществ. В со-оружениях обеспечивается контакт загрязнений с оптимальным количеством организмов ак-тивного ила, в присутствии соответствующего количества растворенного кислорода, в тече-ние необходимого периода времени. Процесс окисления и минерализации загрязняющих ве-ществ в блоках биологической очистки осуществляется в течение нескольких ча-сов, в то время как в водоемах на это потребовалось бы от 4 до 6 месяцев.

В основе биологической очистки лежат два свойства микроорганизмов: · способность превращать примеси воды в биомассу клеток и внеклеточные продукты; · способность синтезировать биофлокулянты и с их помощью образовывать многоклеточ-ные агрегаты, легко отделяемые от воды.

1.2. Содержание процесса биологической очистки стоков

Очищение сточных вод происходит в результате биологических процессов (биосинтез, био-окисление и биовосстановление примесей воды) и физико – химических процессов (флокуля-ция, адсорбция). Газообразные продукты межклеточного метаболизма (продукты биоокисле-ния и биовосстановления) десорбируются из воды, а нерастворимые в воде продукты и кле-точные агрегаты удаляются отстаиванием. В осадок переходят также взвешенные веще-ства сточной воды, которые с помощью биофлокулянтов включаются в клеточные агре-гаты, а также некоторые сорбированные биомассой примеси

Для функционирования си-стем биоочистки важно поддерживать условия, в которых образуются биологические «реа-генты» – активные микробные ценозы.

₂₂

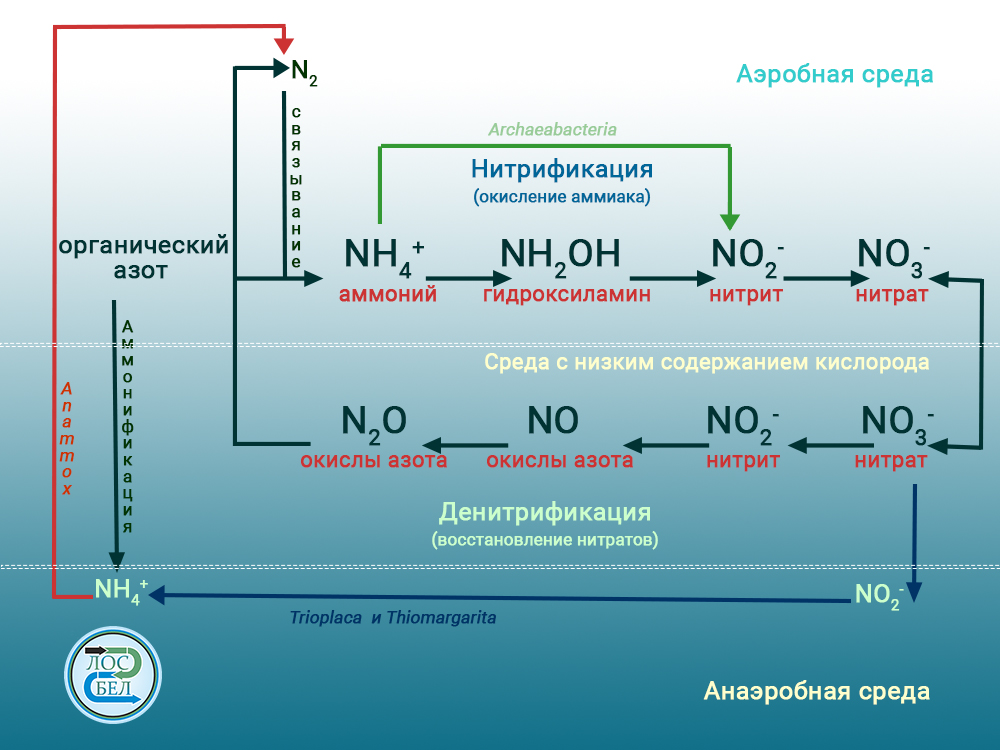

1.3. Процессы нитрификации и денитрификации.

Для эффективной аэробной биологической очистки загрязненных биоразлагаемыми органиче-скими соединениями производственных сточных вод, либо их смеси с хозяйственно-быто-выми сточными водами, необходимо обеспечивать содержание биогенных элементов не ме-нее 5 мг/л азота и 1 мг/л фосфора па каждые 100 мг/л БПКполн

Концентрация в исходных сточных водах, подаваемых на биологические очистные сооруже-ния, состав-ляет БПК₅ – 370 мг/л. Для эффективной аэробной биологической очистки на 370 мг/л БПК₅ должно приходиться не менее 18,50 (3,70*5) мг/л азота общего и не ме-нее 3,70 (3,70*1) мг/л фосфора. Соотноше-ние БПК : N : Р в поступающих сточных водах позволяет осуществить аэробную биологическую очистку загрязненных сточных вод, так как содержание в поступающих сточных во-дах азота аммонийного – 40,0 мг/л, фосфора фосфатов – 28 мг/л. Расчет показывает, что дополнительного введения биогенных веществ не требуется.

1.4. Преимущества, возникающие при де- и нитрификации.

Помимо совершенствования качества очистки сточных вод, при реализации схем де- и нитри-фикации, обычно удается снизить энергопотери при аэрации (поскольку вместо растворен-ного кислорода для окисления органики в зоне денитрификации используется кислород нит-ритов и нитратов) и снизить объема избыточного ила (из-за улучшения седиментацион-ных свойств). И как следствие, система легче реагирует на залповые сбросы сточ-ных вод с высоким содержанием загрязняющих веществ.

Составляющие модульной системы очистки

Следует учесть, что возможно подобрать комплектацию модульной очистной системы с учетом персональных требований и определенных параметров объекта. Система может включать в себя:

распредлеительный колодец, которые используется в комплексе систем очистки поверхностного стока для снижения нагрузки;
пескоилоотделители, в которых оседают твердые частицы. Попадая в емкость, стоки замедляют свою скорость, поэтому на дне остаются тяжелые примеси;
сорбционный фильтр, где стоки очищаются дополнительным угольным фильтром;
маслобензоотделитель позволяет отделять масла, жиры и другие подобные примеси. Производятся такие устройства из специальных материалов, к которым жиры и масла не могут прилипнуть;
блок УФ-обеззараживания помогает уничтожить все возможные вредные микроорганизмы;
камеры денитрификации и дефосфотации применяются для очистки различных промышленных сточных вод, а также помогают подготовить выделяемые осадки к обезвоживанию, обеззараживанию и утилизации с учетом современных санитарно-эпидемиологических норм;
септики, которые представляют собой герметичные емкости, в которой осуществляются биологические процессы. Биореакторы применяются такие же технологии, как и обычные городские очистные сооружения, только отличаются меньшими габаритами;
контрольный колодец – особая конструкция, которая является одной из частей канализационной системы, и нужен для проверки качества водоотведения. Также такие колодцы довольно часто используют для таких работ, как очищение или промывка канализационной системы;
накопительные емкости применяются, если нет возможности почвенной фильтрации или при расположении в экологически чистой или природоохранной зоне.

Если вы заинтересованы в результате, который будет вас устраивать по всем параметрам, выбирайте только качественные варианты. Отдавайте предпочтение сотрудничеству с организациями, которые зарекомендовали себя с наилучшей стороны и имеют безупречную репутацию.

Типы бытовых стоков и необходимость их очистки

В бытовую канализацию поступают два вида сточных вод:

серые стоки — загрязненная вода из кухонных моек, стиральных и посудомоечных машин, ванн и душевых кабин;
черные стоки — органические отходы из санитарных узлов.

Подсчитано, что в процентном соотношении серые воды по объему составят 70%, а органика 30%.

Отсутствие централизованной канализации вынуждает домовладельцев искать выход из ситуации, где самый простой вариант — разделение стоков с установкой наружного туалета и выкапывание колодца для серых вод. Часто подобные сооружения не имеют герметичного дна и стоки уходят прямо в землю, загрязняя почву и водяные пласты неглубокого залегания, для очистки туалета и сточной ямы заказывают ассенизаторскую машину. Если в деревнях и домах сельских районов подобная практика используется повсеместно, то рядом с крупными городами в коттеджных поселках такое нарушение санитарных норм может быть замечено соседями или санитарными службами. При отсутствии централизованного водоснабжения с большой вероятностью сточные воды могут проникнуть в колодец или скважину самого владельца коттеджа или его соседей — это приведет к заражению воды и возможным отравлениям, наложению штрафных санкций. К тому же отсутствие канализации и пользование наружным туалетом ухудшают комфортабельность проживания и заставляют домовладельцев искать способы автономной очистки канализационных вод.

Рис. 3 Емкости для септиков

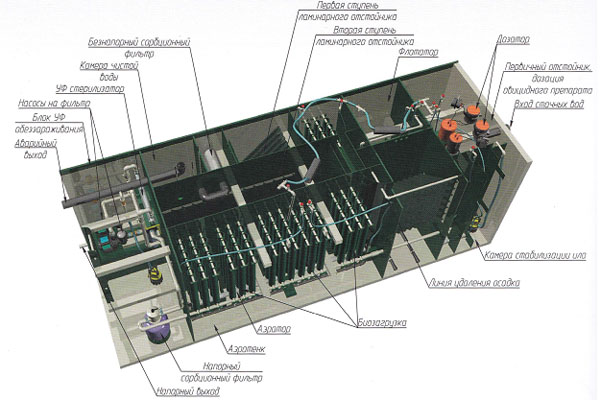

Принцип работы блочно-модульных очистных сооружений

В основу технологии биологической очистки сточных вод в блочно-модульном комплексе положен многоступенчатый процесс окисления органических остатков в анаэробных, аноксидных и аэробных условиях, происходящий в аэрируемых емкостях в результате жизнедеятельности биоценоза бактерий, формирующегося на специальном субстрате (загрузке). Многоступенчатый процесс очистки воды, протекающий в толще биопленки, позволяет осуществить одновременное протекание процессов нитри-денитрификации и дефосфотации. С целью оптимизации этих процессов и повышения их устойчивости к изменению нагрузок, в технологическую схему биологической очистки включены процессы ацидофикации (сбраживания) первичного осадка сточных вод и обогащения обогащение их легкоокисляемой органикой. Благодаря балансу, формируемому из различных видов бактерий, простейших и многоклеточных, сооружения работают с минимальным приростом осадка (ила), что исключает строительство дополнительных иловых площадок. Запасы закрепленной биомассы обеспечивают стабильную работу блока очистных сооружений при залповых сбросах или временном прекращении поступления сточных вод.

Автоматическое поддержание оптимальных аэробных условий на каждой стадии процесса, а также обеспечение непрерывного режима ферментации позволяет вести очистку воды с полной минерализацией органических остатков и минимальными затратами электроэнергии. Полная биологическая дезинфекция, а также высокая степень очистки стоков, позволяет использовать очищенную воду повторно для технических и хозяйственно-бытовых нужд.

Методы очистки

Существует множество методов очистки воды с использованием механических, физических, химических, электрических и биологических процессов, но в силу ограниченных финансовых возможностей, большинство из них недоступно владельцам загородных домов. Если крупное промышленное предприятие или городской поселок могут позволить себе проектирование локальных очистных сооружений с очисткой сточных вод химическими препаратами с использованием кислот, щелочей и хлора, имеют большие земельные участки для полей фильтрации, то индивидуальный собственник ограничен в своих возможностях.

Существует всего два доступных ему метода очистки канализационных стоков:

Механический. Заключается в поэтапном отстаивании взвешенных фракций, после чего осветленная жидкость сливается в почву.
Биологический. Тот же механический метод, но с процессом разложения отходов при помощи бактерий, благодаря чему ускоряется очистка, исчезают неприятные запахи, повышается качество сбрасываемой воды и появляется возможность ее повторного использования в хозяйственных целях.

Для очистки сточных вод используют два вида бактерий:

Анаэробные — работают в среде, где не требуется доступ кислорода. Подобный вид бактерий процветает в бытовых туалетах, расположенных на улице, и в обычных септиках.
Аэробные — бактерии, для жизнедеятельности которых необходим кислород, по эффективности работы значительно превосходят своих анаэробных конкурентов, применяются в станциях глубокой биологической очистки ГБО, где для развития бактерий в емкость с их колонией компрессором подается кислород.

Рис. 4 Поля фильтрации

Технические характеристики и стоимость модульных очистных сооружений канализации

Технические характеристики

Модульные очистные сооружения канализации представляют собой комплексное оборудование, включающее в себя механические, биологические и химические методы очистки сточных вод. Они могут обрабатывать до 10 000 м³ воды в сутки и выделять более 99% загрязнений. Системы работают в автоматическом режиме и не требуют постоянного присутствия оператора.

Модульные строительные блоки устанавливаются на специальную площадку и соединяются трубопроводами. Системы оснащены современным контроллером, который контролирует работу всех устройств и переключается на аварийный режим в случае сбоя.

Стоимость

Стоимость модульных очистных сооружений канализации зависит от их производительности и необходимости дополнительных опций, таких как системы подогрева, обеззараживания и pH-регулирования. В среднем, стоимость таких систем составляет от 500 000 до 3 миллионов рублей. Однако, их монтаж и эксплуатация значительно экономят средства на строительстве традиционных канализационных систем и оплате услуг государственных эксплуатирующих организаций.

При этом, эксперты отмечают, что современные модульные очистные сооружения канализации окупаются весьма быстро, в среднем за два-три года, и являются выгодным инвестиционным проектом для частных и государственных организаций.

Общие сведения

Двухэтажные автоматизированные станции LBR-BM предназначены для очистки хозяйственно-бытовых и близких по составу сточных вод в условиях неравномерной технологической нагрузки до стабильно высоких показателей, позволяющих повторно использовать очищенную воду для технических нужд.

Производительность станций варьируется от 100 до 1 200 м³/сут. в зависимости от количества условных жителей, концентрации и режима поступления исходных сточных вод, а также модификации станции.

Возможна компоновка нескольких станций для увеличения производительности очистных сооружений до 4 800 м³/сут.

Преимущества оборудования

Использование блочно-модульных систем очистки сточных вод на предприятии или в коттеджных поселках, небольших населенных пунктах дает следующие преимущества:

компактность расположения систем для экономии территории;
долговечность (срок службы емкостей из стеклопластика достигает 50 лет);
привлекательный внешний вид (визуально система представляет собой отдельно стоящее здание);
глубокая качественная очистка механическим и биологическим методами;
сжатые сроки строительства и введения в эксплуатации;
отсутствие каких-либо неприятных запахов и шума при работе;
простота технического обслуживания и эксплуатации;
доступная стоимость обустройства по сравнению с классическими очистными сооружениями.

Устройство и принцип работы «БИОТОК М»

В основу технологии биологической очистки сточных вод в очистных сооружениях блочного типа, разработанных ООО «НПО «Агростройсервис» заложен процесс удаления органических загрязнений и биогенных элементов в анаэробных и аэробных условиях, искусственно создаваемых в блок-контейнере. Глубокое удаление азота достигается методом нитри/денитрификации, благодаря которому соединения азота превращаются в молекулярный азот, глубокое удаление фосфора — методом биологической дефосфотации, благодаря которому фосфаты потребляются бактериями активного ила (фосфор аккумулирующими) и удаляются вместе с избыточным илом.

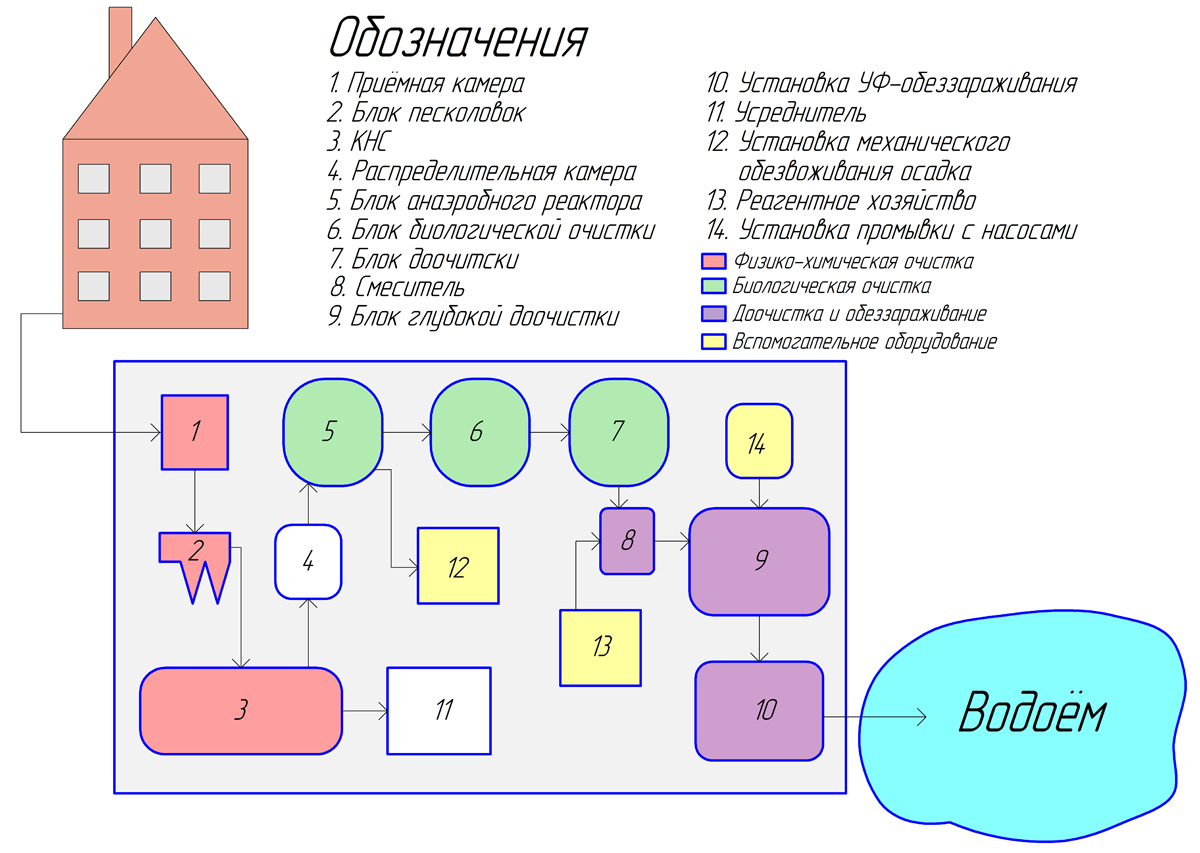

Сточные воды под напором подаются в производственное здание очистных сооружений и проходят следующие ступени очистки:

Первая ступень – механическая очистка на решетках и песколовках, на которых отделяются грубые отбросы, песок и аналогичные по размеру взвешенные вещества
Биологическая очистка с помощью микроорганизмов активного ила в блоках биологической очистки. В блоках размещено специальное оборудование, обеспечивающее биологическую очистку сточных вод. В анаэробных и аэробных зонах блоков установлена технологическая загрузка, на которой непрерывно развивается активная иммобилизованная биомасса. Отстойные зоны блоков оборудованы тонкослойными модулями и эрлифтами, обеспечивающими рециркуляцию активного ила. Наличие в блоках биологически прикрепленной и взвешенной активной биомассы создает условия для эффективного и устойчивого процесса биологической деструкции органических загрязнений и нитрификации солей аммонийного азота. Установленные в аэробной зоне микропористые полимерные аэраторы насыщают иловую смесь в этой зоне растворенным кислородом и обеспечивают эффективное перемешивание активного ила и сточных вод с непрерывной рециркуляцией иловой смеси в кассетах с затопленной технологической загрузкой. В результате биологической очистки в блоках удаляется основная масса органических загрязнений, и сточные воды очищаются от азотистых соединений
Глубокая очистка с обработкой коагулянтом и флокулянтом , отстаиванием и фильтрацией для стабильного достижения качества очищенных сточных вод, соответствующего установленным нормативам к их выпуску в водоем рыбохозяйственного назначения.
Ультрафиолетовое обеззараживание стоков, основанное на фотохимических реакциях, которые приводят к необратимым повреждениям ДНК и РНК микроорганизмов. В результате микроорганизм теряет свою способность к размножению (инактивируется).
Сбор, уплотнение, обезвоживание осадков или сброс на иловые карты.

Технологическое оборудование может отличаться исполнением в зависимости от производительности сточных вод.

Описание блоков биологической очистки

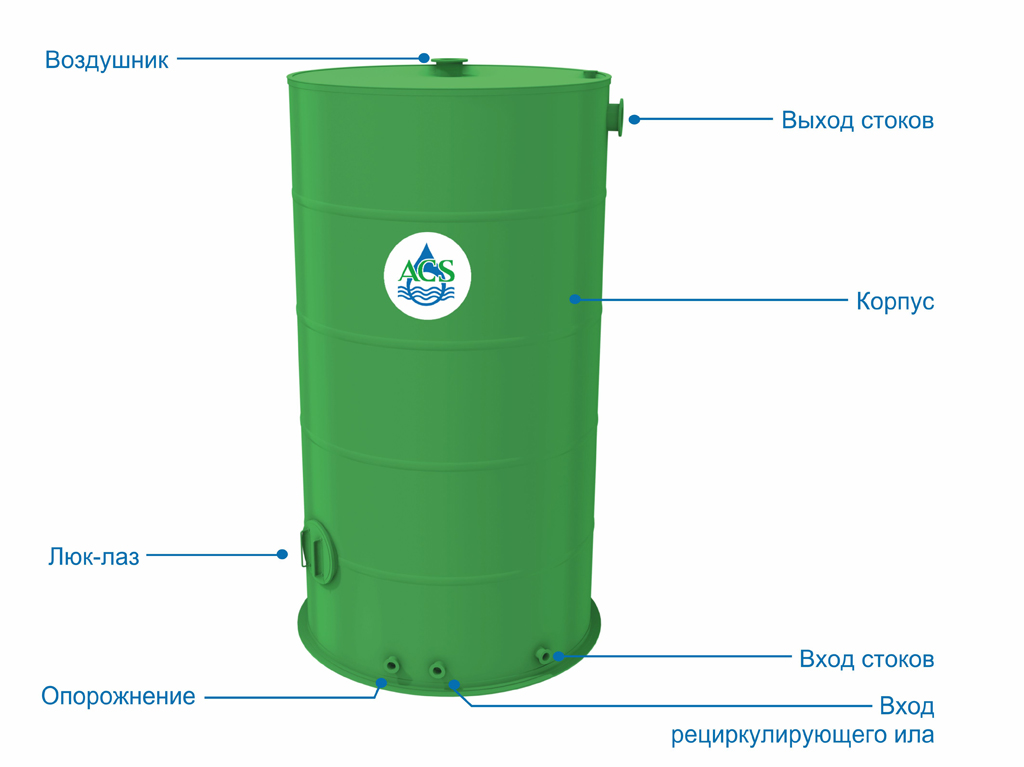

Блок анаэробного реактора – БАР

Описание: Блок анаэробного реактора представляет собой вертикальную цилиндрическую емкость, оборудованную системой смешивания поступающих на очистку сточных вод и рециркулирующей иловой массы. Рециркулируемая иловая смесь из блоков биологической очистки второй ступени непрерывно возвращается в блок анаэробного реактора, где обеспечивается ее анаэробная обработка, денитрификация, и перевод трудно окисляемых веществ в доступные для последующих ступеней очистки формы.

Из блоков анаэробных реакторов сточные воды поступают самотеком на аэробную обработку в блоки биологической очистки 1-й ступени.

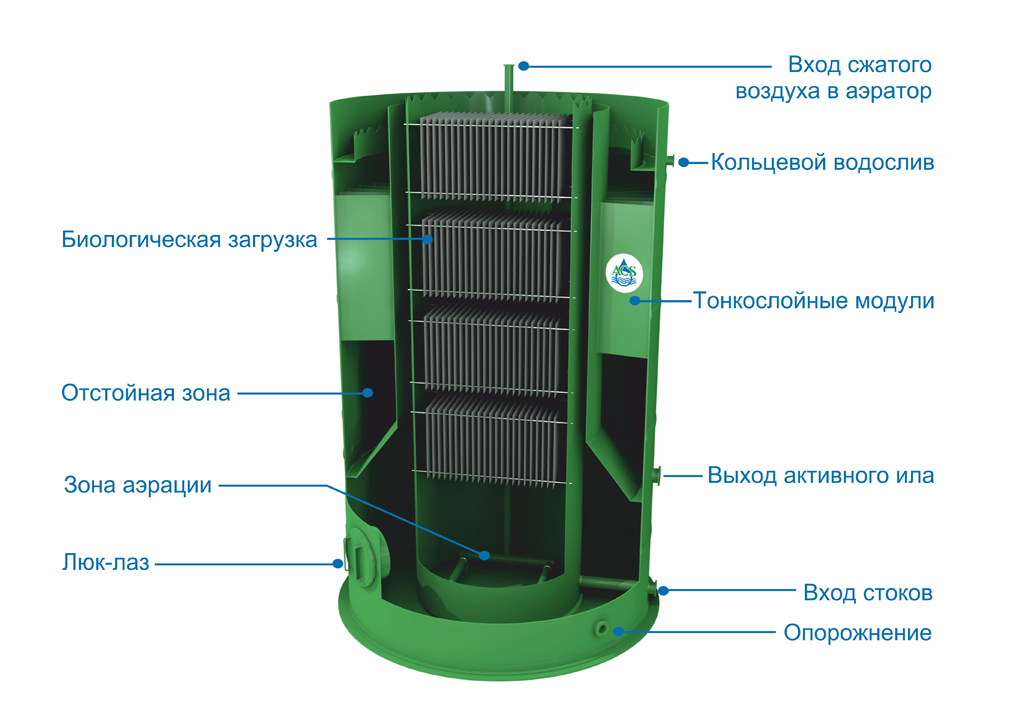

Блок биологической очистки первой ступени – ББО-1

Описание: Блок биологической очистки 1-й ступени представляет собой вертикальную цилиндрическую стеклопластиковую емкость. В центральной части блока биологической защиты установлена затопленная биологическая загрузка, на поверхности которой развивается прикрепленная аэробно-факультативная биомасса, обеспечивающая совместно с циркулирующим активным илом деструкцию органических загрязнений сточных вод и окисление аммонийного азота до нитритов и нитратов.

Для биологического окисления органических загрязнений и поддержания во взвешенном состоянии активного ила в зону аэрации блока воздуходувками постоянно подается сжатый воздух. Сточные воды в смеси с рециркулируемым активным илом проходят зону аэрации и самотеком поступают в блоки биологической очистки 2-й ступени.

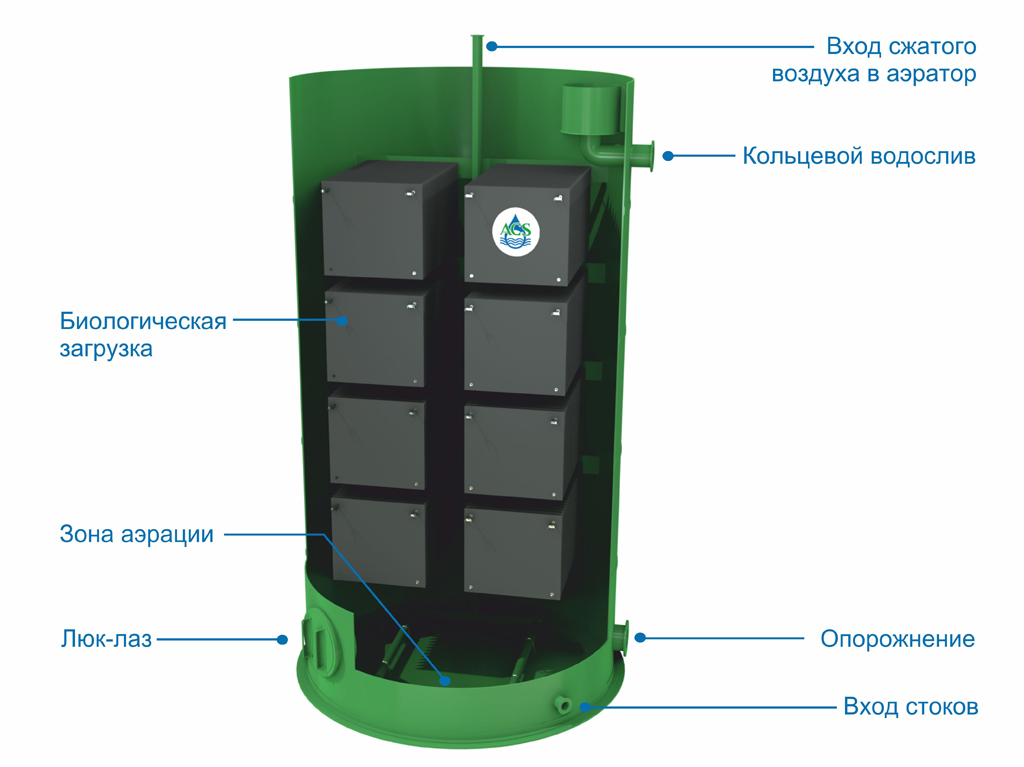

Блок биологической очистки второй ступени – ББО-2

Описание: Блоки биологической очистки 2-й ступени представляют собой вертикальные цилиндрические стеклопластиковые аппараты с соответствующим технологическим оборудованием. Блоки ББО-2 включают в себя центральную, периферийную и отстойную зоны. В центральной части блока установлена затопленная биологическая загрузка, на которой непрерывно развивается активная иммобилизованная биомасса. Для протекания биоокислительных процессов и перемешивания сточных вод с активным илом в зону аэрации блоков биоочистки постоянно подается сжатый воздух. Сточные воды в смеси с рециркулируемым активным илом проходят зону аэрации и попадают в отстойные зоны. В отстойных зонах оборудованных тонкослойными модулями, активный ил отделяется от биологически очищенных сточных вод и возвращается в технологический процесс в блоки анаэробных реакторов посредством насосов или эрлифтов.

Биологически очищенные стоки собираются в кольцевые лотки и по трубопроводам отводятся на доочистку.

ЛОС для промпредприятий

Принцип действия ЛОС для производственных объектов основывается на многоэтапной переработке, устраняющей сложные загрязнения.

В состав конструкций входят:

Линия грубой очистки. Загрязненная вода попадает в накопитель, где удаляются крупные включения. Одновременно производится химическая нейтрализация. После устранения крупных частиц вода подается в отстойники с реагентами и растворителями. Они связываются с загрязнениями, образуя нерастворимые соединения, выпадающие в осадок.
Теплицы с аэротэнками. Активный ил способствует разложению органических включений.
Биологические фильтры. Здесь протекает последний этап очистки воды микроорганизмами.
Обеззараживающая станция. Патогенные бактерии уничтожают ультрафиолетовым излучением.

Каждая стадия обработки стоков протекает в отдельном корпусе или помещении. Это препятствует попаданию загрязнений в воздух и обеспечивает комфорт управления работой комплекса. Промышленные ЛОС обслуживают мясокомбинаты, масло-жировые заводы, автомобильные мойки, консервные фабрики.

Принцип работы очистных сооружений

Очищение стоков происходит последовательно в несколько этапов, среди которых могут быть следующие:

Механический
На данном этапе удаляется до 75% процентов стоковых загрязнений – разные примеси, в том числе жировые, и предметы.
Биологический
Устранение загрязнений с использованием микроорганизмов. Такие микроорганизмы перерабатывают загрязнения (органику, азот, фосфор и другие) в более безопасные для окружающей среды.
Физико-химический
Применяется для очистки нерастворимых загрязнений (взвеси, тяжелые металлы, цианиды, фториды и т.д.). Принцип очищения основан на использовании химических реагентов и законов физики (нерастворимые фрагменты с помощью коагулянтов укрупняются, укрупнённые твёрдые фракции осаждаются на дне резервуаров и удаляются специальными механизмами).
Химический
Растворённые в сточных водах химические соединения с помощью специальных реагентов преобразуются в нерастворимые, и затем также либо осаждаются на дно, либо образуют на поверхности жидкости пену, которая удаляется механически.
Ультразвуковой
Данный метод используется как один из способов обеззараживания сточных вод.
Обработка ультрафиолетом
Ещё один способ обеззараживания сточных вод, наиболее частый из всех применяемых: поток воды пропускается через специальные установки с УФ-облучателями, излучение которых убивает большинство патогенной флоры.
Обратный осмос
Наиболее действенный и один из самых дорогих способов очистки сточных вод. Применяется для достижения степени очистки стока, позволяющей использовать сточные воды в производственном цикле повторно (то есть создать замкнутый цикл водопотребления).
Очистка на ионообменных фильтрах (с использованием ионообменных смол)
Применяется для удаления из сточных вод таких ионов, которые нельзя удалить осаждением с помощью простой коагуляции или флокуляции, например, железа.

Как работает канализация

Состоят локальные очистные сооружения канализации из ряда отдельных модулей.

Несмотря на то, что набор блоков может отличаться, алгоритм работы у всех систем одинаковый:

Вначале поступившие внутрь стоки проходят механическую очистку. Это позволяет извлечь крупные частицы минерального и органического происхождения. Приспособления применяются самые простые – решётки и сита. Чтобы отфильтровать менее крупные фракции (стеклянный бой, песок, шлак), используются песколовки. Благодаря мембранным приспособлениям достигается более тщательная чистка. Отстойник позволяет выявить взвешенные компоненты – в основном речь идет о минеральных примесях.
Далее в работу вступают очистные сооружения биологической очистки. Чтобы разложить органические соединения на отдельные компоненты, используют бактерии повышенной активности. Жидкие составляющие проходят через биофильтр, что позволяет получить ил и газообразные соединения.
Последним этапом работы локальных канализационных очистных сооружений является обеззараживание отходов химическим путем. Выходящая наружу жидкость с точки зрения санитарных норм вполне подходит для технического использования.

Эффективность очистки

Блочные очистные сооружения БИОТОК-М обеспечивают эффективную и стабильную очистку с достижением показателей качества очищенных сточных вод соответствующих требованиям СанПиН 2.1.5.980-00 и ПДК вредных веществ, для воды водных объектов, имеющих рыбохозяйственное значение.

№ п/п	Наименование показателей	Сточные воды
До очистки	После очистки
1	рН	6,5-8,5	6,5-8,5
2	Взвешенные вещества, мг/дм3	до 350,0	3,0
3	БПК_п, мг/дм3	до500,0	3,0
4	ХПК, мг/дм3	до 600,0	15,0
5	Азот аммонийный, мг/дм3	до 45,0	0,4
6	СПАВ, мг/дм3	до 12,0	0,1
7	Нефтепродукты, мг/дм3	до 3,0	0,05
8	Фосфаты, мг/дм3	до 16,0	0,2

Типовые установки заводского изготовления «БИОТОК М»

	БИОТОК М-150	БИОТОК М-300	БИОТОК М-700	БИОТОК М-1000
Рекомендуемая производительность, м3/сутки	50 -150	до 300	до 700	до 1000
Габаритные размеры зданияLxBxН, м	11,0х7,0х6,0	18,0х12,0х9,0	25,0х12,0х9,0	30,0х12,0х9,9

	БИОТОК М-1500	БИОТОК М-2000	БИОТОК М-3000
Рекомендуемая производительность, м3/сутки	до 1500	до 2000	до 3000
Габаритные размеры установки LxBxН, м	30,0х18,0х12,0	30,0х24,0х9,9	48,0х18,0х12,0

Характеристика локального типа очистных конструкций

Еще одной причиной установки локального типа подобных систем является удаление центральной канализационной системы на значительное расстояние либо невозможность принятия ею дополнительного количества стоков.

Иначе говоря, локальные очистные сооружения можно считать автономной канализацией либо автономными магистралями. Они стали пользоваться особой популярностью в наше время, так как значительно возросло строительство частных домов и коттеджей в загородной зоне.

Клиентами локального типа очистных сооружений в большинстве случаев являются владельцы дач, коттеджей, мини-гостиниц, различные базы отдыха, поселки и даже небольшие города. В зависимости от того, для чего предназначены локальные очистные сооружения, их классификация предусматривает два основных вида:

бытового назначения (хозяйственного);
промышленного назначения.

Схема локального очистного сооружения.

Что же представляют из себя локальные очистные сооружения? Давайте рассмотрим этот вопрос внимательнее и попытаемся разобраться в тонкостях применения подобных конструкций. Итак, локальные очистные сооружения (ЛОС) подразумевают строение или комплекс подобных конструкций, созданных для приема и последующей очистки вод сточного характера. В основе их работы лежит способ проведения очистки биологическим способом. Локальные очистные сооружения (канализация) отличаются по своей конструкции, способу и степени очистки. Самыми популярными в настоящее время являются такие разновидности:

септик;
аэротанк.

Для того чтобы не совершить ошибку при выборе конструкции и избежать многих проблем при последующей эксплуатации локальных очистных сооружений, нужно знать ряд важных сведений:

количество сточных вод бытового характера и их состав;
количество проживающих человек;
их режим проживания;
расположение уровня грунтовых вод;
глубина, на которую промерзает грунт;
вид почвы;
отсутствие либо наличие электрического питания.

Локальное очистное сооружение для дачи либо коттеджа не требует получения специального разрешения. Однако не забудьте, что любой вид данных систем должен иметь сертификацию Роспотребнадзора и прочую необходимую документацию (руководство по установке и эксплуатации).

Монтажные работы

Создание проекта.
Осмотр площадки и определение ее готовности к установке.
Возведение устройства.
Подсоединение установок к коммуникационным сетям.
Работы по пуску и наладке, регулировка и настройка автоматического оборудования.
Тестирование и сдача объекта.

Определение полного объема установочных работ зависит от особенностей местности и конструкции очистной установки.

При составлении схемы устройства и последующем монтаже руководствуются санитарными и строительными нормативами.

Если для откачки отходов придется использовать ассенизаторскую машину, понадобится обустроить свободный подъезд к накопительной емкости.

Современные канализационные установки представляют собой удобные устройства для эффективной очистки сточных вод. При грамотном применении они обеспечат комфорт жителям домов и владельцам предприятий и позволят предотвратить экологическое загрязнение местности.

ЛОС для дождевых ливневых стоков

Системы избавляют дождевые и талые воды от естественных взвесей, загрязнений крупной фракции и вредных веществ. ЛОС такого типа используются для отведения воды с загородного участка, производственного объекта или автостоянки.

Стандартный комплекс включает лотки для сбора осадков, пескоуловитель, обеззараживающую установку и контрольную емкость. ЛОС ливневой канализации обеспечивает высокую степень очистки стоков. Система включает резервуар, где жидкость отстаивается и отделяется от уличного мусора. Изучить механизм действия ливневых очистных сооружений можно, посмотрев видео.

Обновления 2016 года в станциях биологической очистки канализационных стоков LBR-BM

1. На ступени механической очистки применяются механизированные шнековые решетки.

2. В установках ультрафиолетового обеззараживания очищенных сточных вод применяются амальгамные лампы, отличающиеся повышенной эффективностью и экологичностью.

3. Даже в базовом уровне автоматизации технологического процесса включены:

локальная автоматизация работы узлов станции;
автоматическое включение «резервного» оборудования;
сигнализация об аварийных ситуациях посредством SMS по GSM каналу;
осуществление контроля и управления оборудованием с местных шкафов управления.

Производительность станций варьируется от 100 до 1 200 м³/сут., в зависимости от количества условных жителей, концентрации и режима поступления исходных сточных вод, а также модификации.

Размеры

Типичный размер канализационной трубы (чугунной или полимерной – не имеет значения) составляет 5-11 см. Но это не значит, что на этом освоенные промышленностью габариты заканчиваются. Трубы, рассчитанные на эксплуатацию без напора, могут иметь размер 5, 9 либо 11 см, при этом полимерная стенка имеет толщину 0,32 см. По длине канализационные трубы варьируются от 50 до 800 см. Это позволяет практически для любого случая подобрать идеальное решение.

Иначе обстоят дела с безнапорными элементами. Для них характерен больший разброс типовых размеров – минимальный 6,3, а максимальный – 31,5 см. Наиболее востребованными форматами оказываются трубы на 10 и 11 см, несколько реже покупают трубные детали на 7,5 см. Уменьшенные варианты нужны, чтобы отводить стоки от ванн и кабин для душа. Труба на 20 и 30 см даже в крупном коттедже избыточна, ее место – на промышленном предприятии.

Принцип работы сооружений

Очистные сооружения канализации — это очень важные установки для функционирования системы отвода воды

Не обращая внимания на тот факт, что канализационная установка имеет большое разнообразие видов и моделей, выбрать оптимальный тип конструкции можно по такому общему принципу работы:

Первый этап – механический процесс очистки. Это такой тип, который может происходить в отстаивании, фильтрации и жироулавливании канализационных потоков. После окончания работ, получается так называемая осветленная жидкость.
На второй стадии происходит переработка биологическими средствами. Жидкость переливается в биофильтр, где перерабатывается органические материи. Результат работы – ил и образование газов.
Последний процесс – это обеззараживание потока. Стоит отметить, что выполняется он при помощи химикатов.

Внимание! По окончании всех процессов получается техническая вода, которую можно применять повторно

Локальные очистные сооружения

Локальный тип очистных сооружений позволяет собирать и очищать стоки на отдельных объектах. В зависимости от типа обслуживаемых зданий, локальные системы делятся на хозяйственно-бытовое и промышленные. Традиционное устройство очистных сооружений предусматривает постепенное снижение скорости сточных вод по мере их удаления от точки сброса. При этом твердые фракции постепенно выпадают в осадок, образуя на дне трубы налет. Для удаления оставшихся примесей используются системы доочистки.

Принцип работы очистных сооружений канализации классического типа подразумевает наличие достаточно габаритных ёмкостей (или – отстойников). Они нужны для отстаивания отходов. Подобные системы очистных сооружений практически не применяются для оснащения небольших частных построек. Как показал опыт эксплуатации локальных очистных сооружений, что эти конструкции больше всего подходят для небольших населенных пунктов, в которых отсутствуют централизованные канализационные магистрали.

Регулирование по СНиП

Данный тип установок на каждом этапе монтажных работ регламентируется законодательство РФ

Именно по этой причине очень важно выполнять работы в соответствие всем нормам и требованиям, чтоб в будущем избежать большого количества проблем. Если брать СНиП, то он содержит строительные правила и санитарно-защитные зоны (СЗЗ)

Давайте, выясним основные понятия:

Пункты о «Канализации. Наружных сетей, и сооружений», они зафиксированы в СНиП 2.04.03-85;
Пункт 4.5, СанПиН 2.2.1, прописаны правила «Санитарно-защитная зона и защитная санитария классификаций предприятий». Стоит отметить, что СЗЗ следит за защитой природы от различных видов загрязнений. Например, зона должна располагаться к дому на дистанции от 50 до 100 метров.

ФГУП «НИИ ВОДГЕО» описывает нормы для различных расчетов при создании проекта.

Если придерживаться всех санитарно-защитных норм, то это даст гарантию качественного выполнения монтажных работ и обезопасит вас от различных проблем с контролирующими организациями.

Общая классификация систем канализации сточных вод

Канализацию классифицируют по нескольким видам, в зависимости от поставленных перед водоотведением задач, а также степени и характеру загрязнения стоков.

Прием сточных вод в систему канализации дождевой (ливневой) осуществляется после дождя и таяния снега. В производственно-дождевую канализацию сбрасывают незагрязненные производственными отходами стоки.

Бытовая система канализации сточных вод принимает и выводит стоки одноименного названия – бытовые.

Через производственную канализационную сеть транспортируется только загрязненная техническая вода с промышленных предприятий. Это автономная сеть водоотведения.

Производственно-бытовая сеть осуществляет прием сточных вод в систему канализации от бытовых и производственных источников. Такие коммуникации устанавливаются в том случае, если они не нарушают работу сети и очистных сооружений.

Систему канализации сточных вод, по которой транспортируют все категории сливов, именуют общесплавной. По единой, общесплавной, канализационной системе бытовые, промышленные и дождевые стоки выводятся за жилые районы для их очистки до нормативных показателей.

Раздельными называют системы, при которых дождевые и допустимо загрязненные воды с промышленных предприятий отводятся по самостоятельной системе водоотведения, а бытовые и загрязненные производственные стоки – по другому коллектору или нескольким сетям.

Раздельная система канализации бывает полной и неполной.

Полная раздельная система включает две и более независимые системы канализации сточных вод, по каждой из которых транспортируется лишь конкретный вид стоков:

сеть исключительно для дождевых или производственно-дождевых вод;
сеть для отвода бытовых и частично загрязненных технических вод, разрешенных к спуску в бытовую канализацию;
сеть, по которой отводят производственные воды, степень загрязненности которых не позволяет их транспортировать совместно с бытовыми.

Неполной раздельной называют систему канализации сточных вод, предназначенную только для крайне загрязненных производственных и бытовых вод.

Атмосферные воды при такой системе самотеком спускаются в естественный водоем или овраг по склонам и кюветам, по канавам и тальвегам.

Как разновидность общесплавной и раздельной системы существуют полураздельная и комбинированная система канализации сточных вод.

Полураздельная система канализации представляет собой комплекс раздельной канализационной системы с одним главным (перехватывающим) коллектором. Его назначение – транспортировать на очистные сооружения бытовые, производственные, талые стоки, а также воды, образованные после мытья улиц и особо загрязненные атмосферные воды.

Комбинированные системы канализации являются совокупностью общесплавной и раздельной канализационных систем. Их образование объясняется ростом городов, имеющих общесплавную систему канализации. Учитывая частичную загруженность общесплавной канализации (в отсутствие осадков она не задействована), ее соединяли с бытовой и производственной канализационной сетью от новостроек. А атмосферные воды стали выводить напрямую без очистки в природные водоемы с помощью самостоятельных ливневых коллекторов.

Так образовалась комбинированная канализационная система, при которой одни районы города сохранили общесплавную систему, другие оборудовали раздельной системой, третьи — неполной раздельной системой.

Что представляют собой модульные очистные сооружения канализации
