Температурный диапазон
Отдельным пунктом нужно рассмотреть диапазон допустимых температур при монтаже гофры и кабеля. Например, провод Р3-Ц может использоваться в пределах от -40 до +100 град. Цельсия. Если к данной аббревиатуре добавляется ПВХ, то диапазон значительно снижается и составляет от -5 до +60 градусов. Впрочем, допустимо кратковременное воздействие повышенной температуры вплоть до +90 °С (например, при монтаже).
Изменение рабочих температур (при эксплуатации) находится практически в тех же пределах. Единственное исключение для кабеля Р3-Ц-ПВХ – минимальная планка составляет -25 град. Цельсия.
Правила установки ПВХ трубок для электропроводки
Только для обеспечения механической защиты кабелей производится монтаж негерметичного трубопровода. От других внешних воздействий провода защитит влаго- пыленепроницаемая конструкция.
Во избежание нагрева проводов от труб отопления размещение проводки должно быть ниже их уровня. Также не допускается соединять провода внутри изделий. В таких местах необходимо устанавливать электротехнические коробки.
В помещениях с повышенным уровнем влажности необходима установка уплотнителей в точках соединения труб. Если показатели влажности в норме, то это требование необязательно.
Наличие протяжки в гофрированной трубе для электропроводки требует особой внимательности к ее разрезанию, поскольку стальная жесткая проволока находится в изделии с некоторым натяжением.
В местах стыковки кабелей нужно устанавливать специальные коробки, так как соединения размещать внутри трубы нельзя
Для крепления трубы к стене либо потолку применяются алюминиевые или пластмассовые клипсы. Сначала помечаются расположения концов труб, а потом определяется трасса проводки, углы поворотов, точки фиксации, места нахождения коробов. Изгиб пластиковых труб возможен при 100 °С. Металлические элементы проводки заземляются и зануляются при помощи перемычек либо заземляющих гаек.
Коротко о главном
Для защиты электропроводки от механического воздействия и прочих негативных моментов среди прочих используются трубы из поливинилхлорида.
Материал для производства применяется с низкой степенью горючести, справляется с перепадами влажности и температуры, может быть пластичным и в разной степени прочным.
Одним из главных критериев выбора канала является его физическое исполнение.
Гладкие образцы могут быть с раструбом, жесткость зависит от толщины стенки.
Гладкие заготовки из НПВХ оптимальны актуальны для монтажа под стяжку или в стенах, могут служить до 50 лет.

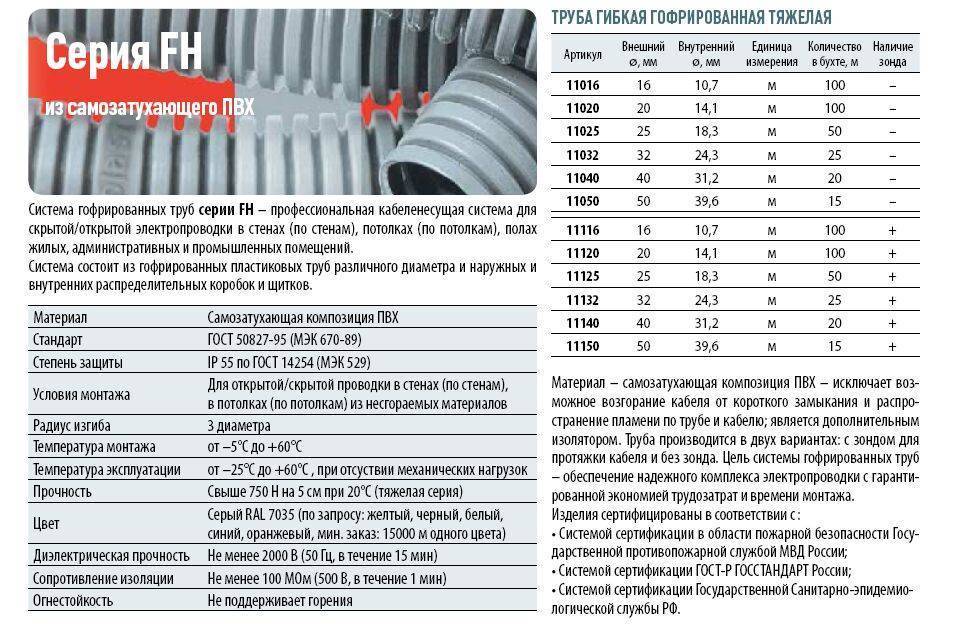

Гофрированные каналы, в том числе с армированием, характеризуются повышенной гибкостью, в бухтах может быть до 100 метров цельной трубы,
Для фиксации каналов существуют различные хомуты, клипсы, скобы.
Вопрос

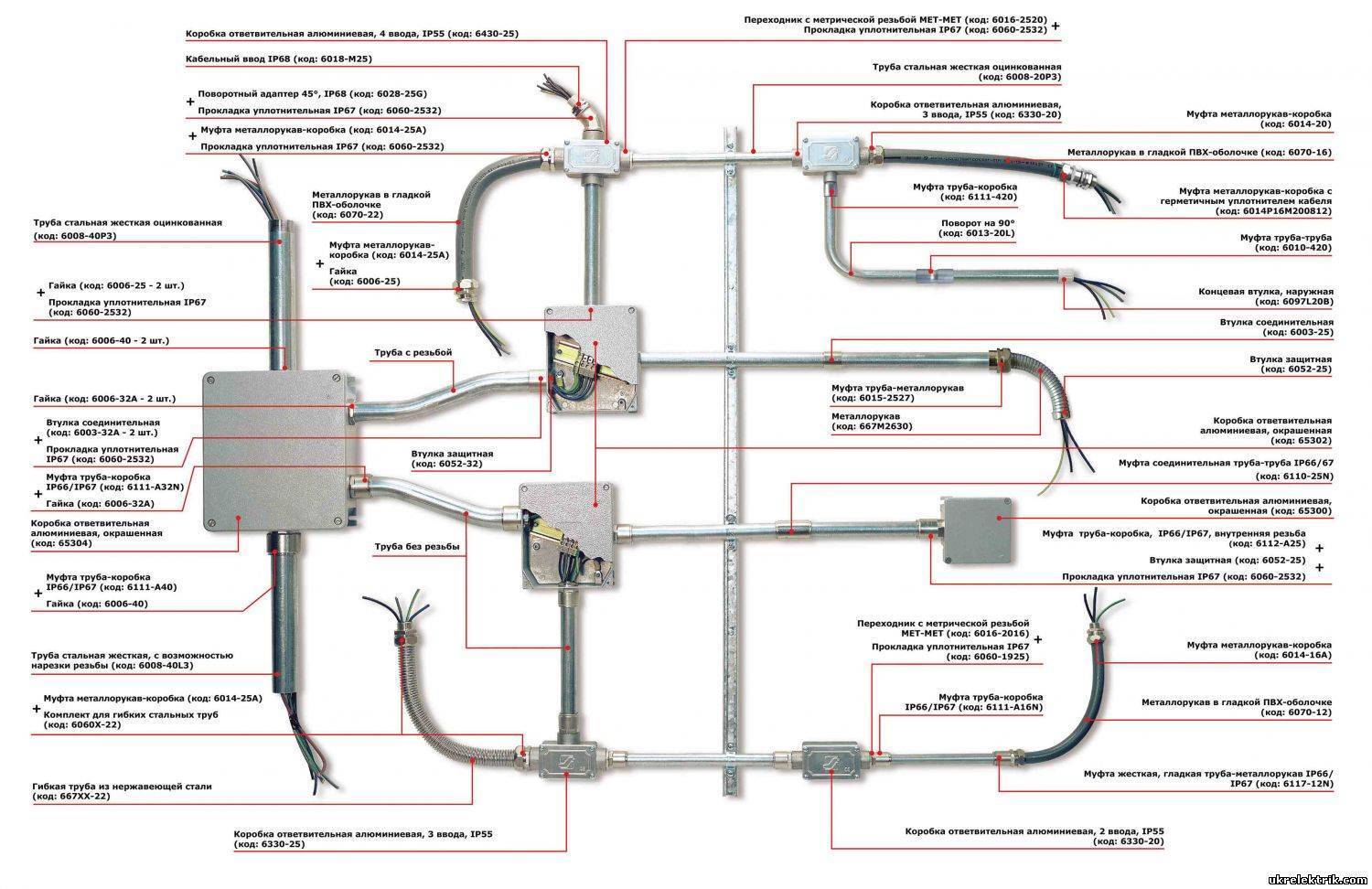

Стальные трубы для электропроводки – виды, плюсы и минусы
Стальные трубы для электропроводки используются как защита провода и кабеля от любых видов механических повреждений при прокладке в полу из бетона, в стенке, при вводе в постройки.
Плюс ко всему этому стальные трубы защищают электрическую проводку от загрязнения, от дождя, солнца и другого влияния окружающей среды.
На сельскохозяйственных производственных объектах стальные трубопрокаты при обустройстве электропроводки ставят в пожароопасных и взрывоопасных помещениях, складах, где размещают горючесмазочные материалы, легкозагорающиеся жидкости, лак, краску и прочее.
Для магистрали такого типа применяют стальные изделия без резьбы с тонкими стенками. Также устанавливают специальные электротехнические стальные трубопрокатные материалы, и в этом случае они имеют резьбу и одну состыковочную муфту. Данный трубопрокат лучше всего подходит для монтажа во взрывоопасных местах.
Их производят без защитного верхнего покрытия, они имеют черный цвет, а внутри оцинкованное покрытие.
В помещениях, отличающихся невысокой влажностью, стыки в данных трубопроводах не уплотняются. А в пыльном помещении, где есть пыль, газ или влага и при скрытых прокладках, их состыкуют резьбовыми муфтами с уплотнителем.
Стальные изделия, которые берут для обустройства электропроводки, должны обладать хорошим антикоррозийным покрытием. По этой причине после укладки их красят кузбасслаком.

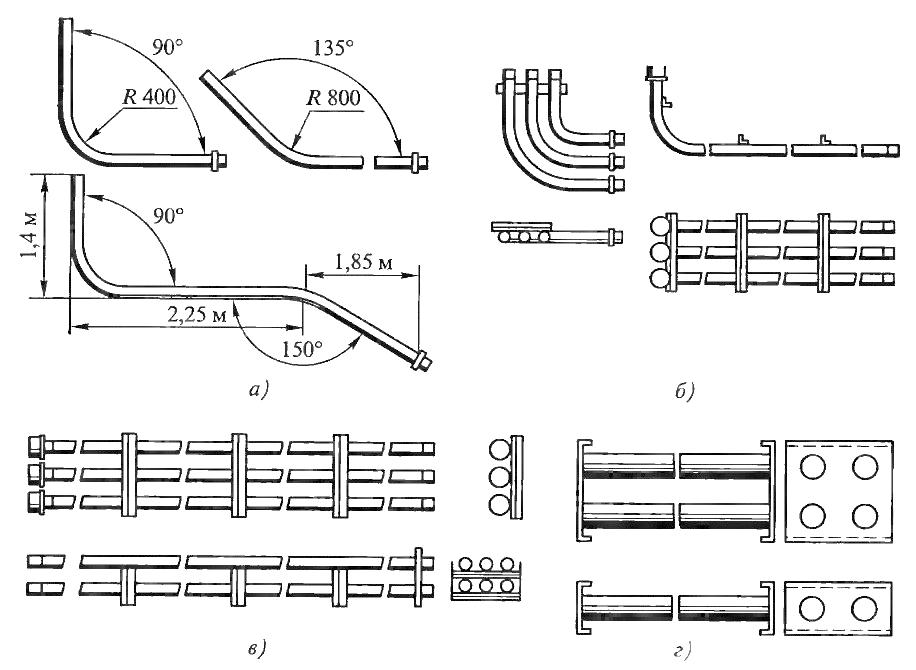

Стальные трубы для электропроводки на прямых участках лучше проложить под уклоном. Иначе на них будет скапливаться жидкость. Уклон рекомендуют делать к направлению распределительной коробки. Эти действия дадут возможность избежать короткого замыкания.
Читайте так же: Как забить трубу в землю бабка
Достоинства металлических труб

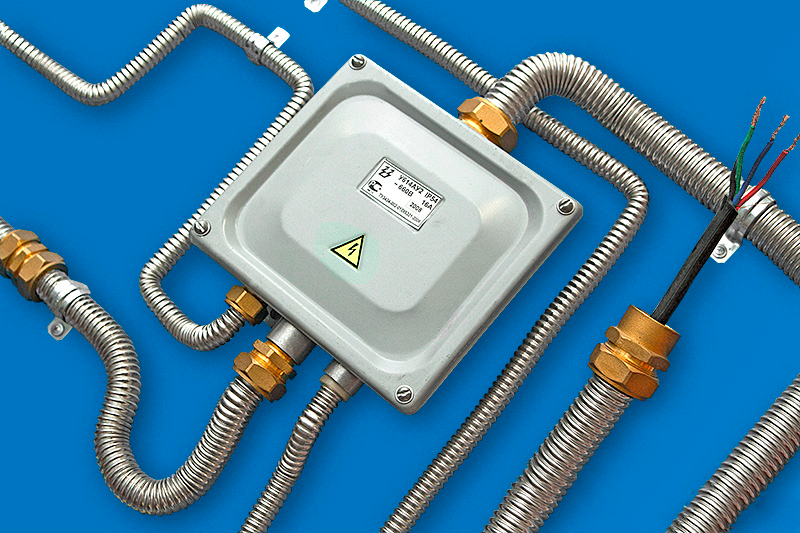

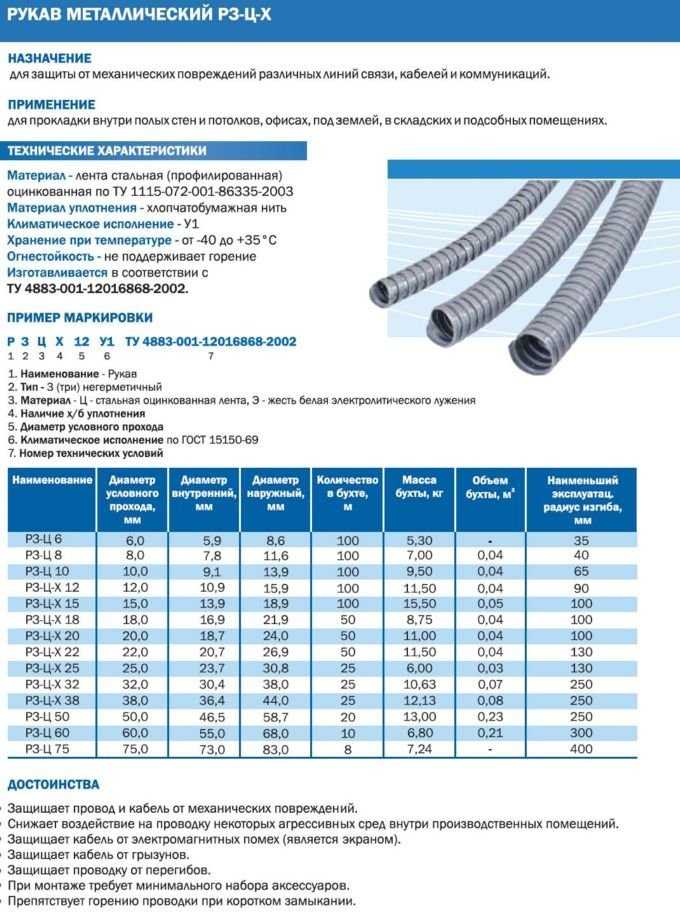

Достоинства металлической гофрированной трубы
Чтобы понять, почему из-за большого количества аналогов по более приемлемой стоимости металлические конструкции не теряют своей актуальности, нужно ознакомиться с их основными преимуществами:
- Даже в легковоспламеняющихся строительных сооружениях провода надежно защищены от возгорания гофрированным металлорукавом.
- Благодаря гибкости нержавеющей стальной гофре можно придавать любые формы без использования дополнительных инструментов.
- Во время эксплуатационного периода кабель-каналы не нуждаются в обслуживании и каких-либо профилактических мероприятиях.
Читайте так же: Тройник 32х32х32 для труб пнд
Для монтажа не требуется большой арсенал инструментов.

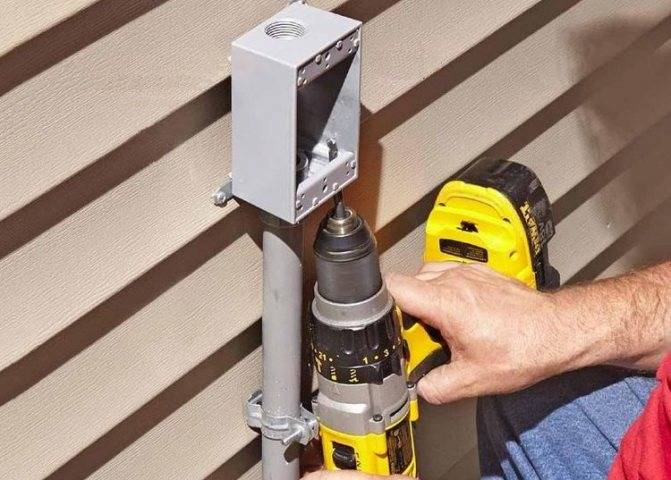

Наружные электропроводки
2.1.75. Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо).
От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:
При горизонтальной прокладке:
- под балконом, крыльцом, а также над крышей промышленного здания — 2,5
- над окном — 0,5
- под балконом — 1,0
- под окном (от подоконника) — 1,0
При вертикальной прокладке до окна — 0,75
То же, но до балкона — 1,0
От земли — 2,75
При подвеске проводов на опорах около зданий расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.
Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам (см. 2.1.79).
Незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные.
2.1.76. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части — не менее 3,5 м.
2.1.77. Расстояния между проводами должно быть: при пролете до 6 м — не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.
2.1.78. Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться в соответствии с требованиями, приведенными в 2.1.63–2.1.65, причем во всех случаях с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.
2.1.79. Вводы в здания рекомендуется выполнять через стены в изоляционных трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь здания.
Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м (см. также 2.4.37 и 2.4.56).
Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы крыши и т.п.) должно быть не менее 0,2 м.
Вводы допускается выполнять через крыши в стальных трубах. При этом расстояние по вертикали от проводов ответвления к вводу и от проводов ввода до крыши должно быть не менее 2,5 м.
Для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т.п.), на крышах которых исключено пребывание людей, расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши допускается принимать не менее 0,5 м. При этом расстояние от проводов до поверхности земли должно быть не менее 2,75 м.
Гофра
Использование гофрированных каналов для обустройства проводки обладает рядом преимуществ.
Среди них следует выделить:
- долгий срок службы;
- высокие параметры надежности и прочности;
- повышенная защищенность от физических воздействий, в том числе высокого давления;
- гибкость и пластичность;
- способность изделий сгибаться без деформации и изменения диаметра;
- высокая стойкость к окислительным процессам;
- экологическая безопасность;
- стойкость к появлению плесени и грибка;
- простой монтаж;
- многофункциональность.
Применение гофры позволяет соблюдать технику противопожарной безопасности при выполнении укладки кабелей скрытым способом. Данную продукцию также можно использовать для решения задач в деревянных домах. Но для этого нужно одновременно использовать дополнительный огнеупорный материал — асбест. При таком методе монтажа возникновение возгорания практически исключено.
Гофрированные каналы допустимо монтировать в штукатурке или под иными отделочными материалами. Чтобы облегчить протяжку через эти конструкции применяют проволоку из стали.
Гофрированные изделия
Использование клипс существенно упрощает процесс укладки. Они довольно легко крепятся посредством саморезов на стены. При этом сам трубопровод крепится путем нажатия клипсы. После того, как это устройство устанавливается, возникает характерный щелчок.
Использование гофры позволит произвести монтаж максимально быстро и эффективно. При этом применение данных конструкций позволит сэкономить. Цена одной бухты гибкой стальной трубы длиной 50 метров, предназначенной для укладки проводки, составляет примерно сорок долларов США.
Важные нюансы заземления
Ключевой задачей защитного заземления считается обеспечение безопасности человека от контакта с электротоком (ЭТ). Его влияние вырисовывается так:
- при токе 0,6-1,5 тыс. мкА ощущается действие электричества на организм;
- при 2-4 тыс. мкА – начинают дрожать пальцы;
- при 5-7 тыс. мкА – могут происходить судороги кистей рук;
- при 10-15 тыс. мкА – руку с проводником тяжело разжать собственными силами без помощи;
- при 20-25 тыс. мкА – ощущается сильная боль, утруднено дыхание и нереален отрыв руки от провода;
- при 50-80 тыс. мкА – происходят перебои в работе сердца, имеет место паралич дыхания.
Опасный ток, вызывающий фибрилляцию сердца и завершение дыхания – 100 тыс. мкА. 1 мкА – это миллионная доля Ампера.
Любая электрическая система в первую очередь оборудуется устройством защитного выключения
В отношении к проводнику постоянного ЭТ либо фазному проводнику земля имеет нулевой потенциал, что и объясняет использование заземления. Значение сопротивления заземляющего устройства, равное отношению напряжения на нем к току, который уходит в землю, должно быть не более 4 Ом.
Современная электрическая проводка создается исключительно с применением устройства защитного выключения, фактически быстро срабатывающего на любую утечку (несанкционированную) тока. Отличают такие разновидности систем заземления: TN-C; TN-S; TN-C-S; TT; IT.
Расшифровка букв на первой позиции: Т – заземлена нейтраль ИП (источника питания); I – все токоведущие детали оборудования (в т. ч. рабочий нулевой кабель) от земли изолированные. Символы на второй позиции означают: N – открытые токопроводящие детали заземляемых устройств соединены с нейтралью ИП; Т – проводящие части приборов и электрических установок заземлены при помощи отдельного контура. Буквы через дефис: С – функции нулевого защитного и нулевого рабочего проводника соединены в едином проводнике; S – рабочий и защитный ноль предоставляют различные проводники.
Железные гофрированные трубы и гладкие виды подобных труб отлично подойдут для прокладки скрытых коммуникаций. Хотя в наше время очень часто используются альтернативные волнистые либо гладкие полимерные электротехнические короба, стальные/изделия сделанные из меди превосходят их характеристики по своей прочности и степени механической защищенности.
Трубы ПНД для прокладки кабеля в земле
Прокладка электрического кабеля под землей может выполняться при помощи следующих видов ПНД труб:
- Легкие гофрированные;
- Тяжелые гофрированные;
- Безгалогеновые;
- Жесткие гладкостенные;
- Двустенные.
Чтобы придать гофрированной трубе большую жесткость, можно использовать металлическую проволоку в качестве армирующего элемента. Трубы с двумя стенками отличаются гладкой полиэтиленовой внутренней оболочкой и гофрированным верхним слоем. Подобное устройство имеет повышенную степень кольцевой жесткости, обеспечивающей конструкции дополнительную прочность.
Гладкостенные трубы – это оптимальный вариант для монтажа электрического кабеля, серьезно упрощающий процесс прокладки коммуникаций. Простота монтажа подкрепляется еще и небольшим весом полиэтиленовых изделий, для установки которых не требуется сложное и громоздкое оборудование. Технология соединения труб предусматривает использование муфт без раструбов.
От качества системы электроснабжения зависит ее надежность, поэтому еще на стадии проектирования учитываются не только виды проводов и кабелей, которые будут в дальнейшем проложены, но и способы монтажа. К тому же создается чертеж монтажа всех электрических коммуникаций в соответствии с требованиями пожарной и электрической безопасности.
Виды монтажа проводов
Монтаж электрических кабелей (проводов) может осуществляться двумя способами:
• Открытый. При таком монтаже кабельная продукция крепятся непосредственно к несущим и опорным конструкциям здания. При этом открытая проводка подразделяется на стационарную, переносную и передвижную, а сама прокладка кабеля может выполняться методом подвеса на роликах и штангах, натяжения с дополнительным несущим нагрузку элементом или без него или укладкой в заранее смонтированных кабельростах, лотках, трубах и пр. • Скрытый. Такой способ подразумевает монтаж кабелей (проводов) внутри конструкционных элементов здания, перекрытий или в стяжке пола. Скрытая проводка относится к стационарному виду прокладки коммуникаций, причем при такой прокладке может оставаться доступ к кабельно-проводниковой продукции. К примеру, монтаж электрических кабелей (проводов) в полости подвесных потолков обеспечивает доступ при необходимости к кабелю, а вот прокладка в штрабе или стяжке пола не позволяет сохранить доступ к кабелю.
Стоит отметить, что не все виды кабелей допускается прокладывать равнозначными видами и способами, а в зависимости от технических характеристик кабеля подбираются виды и способы монтажа. В частности, большие отличия в прокладке возникают в зависимости от наружной оболочки.
Особенности монтажа многожильного кабеля
При прокладке однофазной электрической цепи, как правило, особых проблем не бывает, а вот с трехфазной могут возникнуть сложности правильного подключения каждого проводника. Особенность монтажа кабелей, используемых для 3х фазных цепей – обязательное условие использования цветной, цифровой или другой маркировки токопроводящих жил, т.к. прокладка кабеля без использования маркировки может привести к путанице и неправильному подключению электроустановок.
Стоит учесть, что соединение проводников в распределительной коробке также необходимо производить в соответствии с выбранной маркировкой, т.е. для сохранения общих принципов идентификации фаз, ноля и “земли”.
Кроме того, при монтаже необходимо учитывать их жесткость, т.к. кабели с однопроволочными проводниками за счет жесткости требуют меньшего количества фиксирующих элементов, но их ограниченная гибкость часто не позволяет выполнять прокладку в труднодоступных местах с разнообразными изгибами и поворотами. Кабели с многопроволочными проводниками в силу повышенной гибкости требуют дополнительных креплений при горизонтальной прокладке, но легко протягиваются в любых сложных местах.
Биомедицинская этика и нравственное самосознание медицинского сообщества кратко
Декабрист цветок уход кратко
Борьба за существование и естественный отбор кратко
Потребительские свойства тканей кратко
- Экстремистские материалы это кратко
Для чего кабель помещают в металлическую трубу
В ходе эксплуатации электропроводка подвергается различным воздействиям. Изнутри это скачки напряжения, которые могут привести к разрушению провода и оплетки. Снаружи прочности электрокабеля могут угрожать влажность, ультрафиолет, химически агрессивные вещества. Но самой частой причиной нарушения целостности кабеля является физическое воздействие: удар, сжатие, растяжение. Даже спрятанная в стену, пол, потолок или под землю проводка может быть повреждена сверлом или зубилом во время ремонта, элементами несущих конструкций при усадке, сжатием грунта при передвижении техники над закопанными линиями коммуникаций.
В большинстве случаев достаточной защитой для кабелей электросети будет полимерный короб или гофрированный стальной кожух.
Но бывают ситуации, когда приходится прибегать к более дорогостоящему и технически сложному решению – укладыванию электрокабелей в металлическом трубопроводе:
Если помещение, в котором располагается участок электросети, возведено из легковоспламеняемых материалов, либо такие материалы использованы в отделке и обстановке. В деревянном доме, в бане или на террасе деревянные стены или обшивка легко загорятся даже от небольшой искры, если у кабеля повреждена оплетка.
- Если пожароопасно само помещение в силу функционального назначения. Например, в мастерской, где работают с металлом, искра от сварочного аппарата или болгарки может прожечь оплетку электропровода и вызвать короткое замыкание. На кухне или в котельной опасны для проводки печь, кухонная плита, отопительный котел. В таких помещениях можно спрятать в металлические трубы не всю электропроводку, а только участки, находящиеся в пожароопасных зонах.
- Использование труб при прокладывании электрокабелей подземным способом необходимо, особенно в каменистом грунте, под дорогами и пешеходными дорожками. На таких участках проводу угрожает движение камней при усадке грунта, давление почвы и живущие под землей грызуны.
- Если электропроводка проложена открытым способом, где велик риск механического повреждения. Например, в спортивном зале, где работают с тренажерами, легко пережать или перебить кабель, в мастерской, где обрабатывают стекло, дерево или камень повредить оплетку может осколок обрабатываемого материала.
- Если металлические трубы являются элементом декора. Стиль лофт, при котором помещению стараются придать сходство с промышленным объектом, предусматривает прокладывание коммуникаций открытым способом. Винтаж или ретро-стиль также предполагает прокладывание проводки по стенам и потолку – металл для изоляции в этом случае подходит больше других материалов и по стилю, и по безопасности.
Возможные проблемы и их решение при установке электротехнических труб
Установка электротехнических труб является важным этапом проведения электромонтажных работ. Однако, в процессе установки могут возникать различные проблемы, которые могут усложнить или задержать выполнение работ.
1. Неправильный выбор материала трубы
Одной из основных проблем может быть неправильный выбор материала трубы. В зависимости от условий эксплуатации, необходимо учитывать такие факторы, как влажность, температура окружающей среды и воздействие агрессивных химических веществ. Неправильный выбор материала может привести к преждевременному износу или повреждению трубы.
Решение: Перед установкой электротехнической трубы необходимо тщательно изучить условия эксплуатации и выбрать соответствующий материал, учитывая факторы, которые могут негативно повлиять на долговечность трубы.
2. Повреждение трубы при монтаже
При проведении монтажных работ часто возникает опасность повреждения трубы. Небрежное обращение с трубами, использование некачественного инструмента или неправильная техника монтажа может привести к появлению трещин, царапин или иных повреждений.
Решение: При установке электротехнических труб следует быть внимательным и осторожным. Используйте качественные инструменты, следите за правильной техникой монтажа и избегайте небрежных действий, которые могут повредить трубу.
3. Неправильное соединение труб
При установке электротехнических труб может возникнуть проблема неправильного соединения между секциями трубы. Неплотное соединение может привести к проникновению влаги, пыли или грязи внутрь трубы, что может вызвать коррозию или неисправность кабельной системы.
Решение: При соединении труб необходимо обратить особое внимание на правильность и надежность соединения. Убедитесь, что соединение плотное и герметичное, чтобы предотвратить попадание влаги или других загрязнений внутрь трубы
4. Неправильная укладка электрического кабеля
При установке электротехнических труб необходимо также учитывать правильную укладку электрического кабеля внутри трубы. Неправильная укладка кабеля может привести к его перегреву, повреждению изоляции или ухудшению сигнальных характеристик.
Решение: При укладке кабеля внутри электротехнической трубы следует соблюдать рекомендации производителя
Обратите внимание на минимальный радиус изгиба кабеля и правильное размещение кабеля внутри трубы, чтобы предотвратить его повреждение или перегрев
В случае возникновения проблем при установке электротехнических труб, важно своевременно обратиться за помощью к квалифицированным специалистам, чтобы избежать дополнительных проблем и повреждений
Тонкостенная металлическая труба для электропроводки
Применение металлических труб – самый надежный и безопасный способ прокладки проводки. Толщина стен проводов зависит от их сечения. Толщина проводов может быть разной – это зависит от того, для какого вида труб они применяются.
Стальные трубы не разрешено применять для установки в сырых и слишком влажных помещениях, если их толщина составляет 2 мм. Если проводку устанавливают в сухом и непыльном помещении, стальные провода могут не содержать уплотнений. Стальные провода прокладывают в особых случаях, когда нужна надежная и сильная защита.
Советы по выбору стальных труб:
- Диаметр труб должен быть таким, который будет способствовать свободной прокладке кабелей , не оснащенных уплотнениями.
- Трубчатый кабель должен быть изготовлена таким способом, чтобы провода не заламывались.
- Внутри труба должна быть обязательно гладкой. Нужно избегать сварных выступающих швов, а также заусенцев.
- Трубы нужно укладывать под уклоном – это поможет снизить риск возникновения коррозии.
А вот тонкостенные трубы из меди или латуни имеют ряд преимуществ перед стальными трубами. Медь и латунь не так подвержены «нападению» коррозии. Монтаж проводки можно сделать самостоятельно благодаря разнообразию фитингов.
Труба винипластовая – технические характеристики
- – напорная труба винипластовая используется для подачи холодной воды и устройства несамотечной канализации, может достаточно долго подвергаться высокой температуре, повышенному давлению (до 16-и ампер), воздействию агрессивной среды, размер диаметра варьирует в пределах 110 – 500 мм. Герметичность обеспечивают фитинги или клей («холодная сварка»). Раструб глубокий, фитинги литые, поэтому возможно присоединение в линии из винипласта элементов из ПНД, ПП или стали;
- – канализационная труба винипластовая диаметром 110 – 500 мм соответствует определенным ГОСТ Р 52134-2003 стандартам, устойчива к ржавчине, отложениям, влажности, воздействию химических веществ, механическим повреждениям. Призводится при помощи трехслойной экструзии, при замерзании не трескается, может укладываться на глубину до 7-и метров, монтаж не требует привлечения спецтехники;
- – труба винипластовая гофрированная для проводки обладает диэлектрическими качествами и устойчивостью к возгоранию. Возможно прокладка в полах, стенах и потолках (даже бетонных), а так же вне помещений. Вмонтированная протяжка облегчает монтаж. Повышенной кольцевой жесткость обладают двухстенные и армированные изделия, что позволяет использовать их для соединения технологического оборудования и различных щитов, а так же на производстве с повышенным уровнем вибрации. Как двухстенная структура, так и арматура значительно повышают устойчивость материала к старению. Винипласт исключает возможность горения проводки при коротком замыкании и дает дополнительную защиту от механических повреждений.
Труба винипластовая по установленным конструкциям (стенам, потолкам, колоннам) с диаметром 25, 50 или 63 мм используется при прокладке и ремонте сетей электроснабжения в промышленных и жилых зданиях и крепится при помощи скоб.
Монтаж трубопроводов из винипласта
Вид монтажа зависит от типа трубопровода
В системах подачи воды и канализации следует уделить повышенное внимание герметичности. Водопровод лучше монтировать при помощи «холодной сварки» или низкотемпературного паяльника. Для канализации подходит и соединения в раструб с резиновым уплотнителем или клеем
Для канализации подходит и соединения в раструб с резиновым уплотнителем или клеем.
Винипластиковые трубы (если их прогреть) можно и гнуть (до ста градусов). Но следует учитывать, что деформации уменьшают просвет и влекут за собой появление неровностей на стенках. Так что лучше подобрать угольник, вмонтировать который достаточно просто.
Если для проведения ремонта необходим монтаж трубопроводов и приобретается труба винипластовая, сертификат соответствия качества и гигиенический сертификат обязательны, особенно, если речь идет о водопроводе. Только наличие этих документов может гарантировать качество коммуникаций.
Предназначение гофрированной изоляции
Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:
Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.
- При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
- При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.
Подготовка скрытой электропроводки по полу к последующей укладке стяжки
Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:
— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;
— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.
Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.
- При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
- В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.
Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.
