Стальные гофрированные трубы для электропроводки

Полезные рекомендации

Чтобы создать безопасную и долговечную проводку при выборе гофротрубы и ее монтаже руководствуйтесь нашими советами:

• по возможности не используйте острые углы;
• куски гофры при использовании в длинных сетях соединяйте при помощи транзитных коробок;
• в монолитные конструкции гофра монтируется до заливки, а проводка тянется после застывания;
• при проведении скрытой проводки заранее делаются штробы, куда будет закладываться труба;
• внешняя проводка прячется за подвесными или гипсокартонными потолками.

Протягивание проводов под кровлей

Если будете соблюдать все рекомендации, то сможете выбрать подходящий вариант гофры и сделать правильный монтаж всей электропроводки.

Рекомендации по монтажу электропроводки в гофротрубе

Для эффективной и безопасной эксплуатации защитных элементов важно правильно подобрать диаметр труб в соответствии с типом электромонтажных работ

Электрики рекомендуют использовать трубы следующих размеров сечения:

• для монтажа осветительных приборов (люстр, торшеров), а также бытовой техники (холодильников, стиральных машин) используется гофротруба диаметром 16 мм;
• для установки электротехнических приборов (розеток, выключателей, переходников) — диаметром 20 мм;
• при подключении кабеля к распредкоробке или к щитку — диаметром 25 мм;
• для маломощных кабельных сетей, телефонных линий, телеантенн, DSL-кабелей также 25 мм.

Установка кабеля в гофротрубе не требует от исполнителя особых навыков, но предполагает использования средств индивидуальной защиты (диэлектрических перчаток, ковриков, сапог).

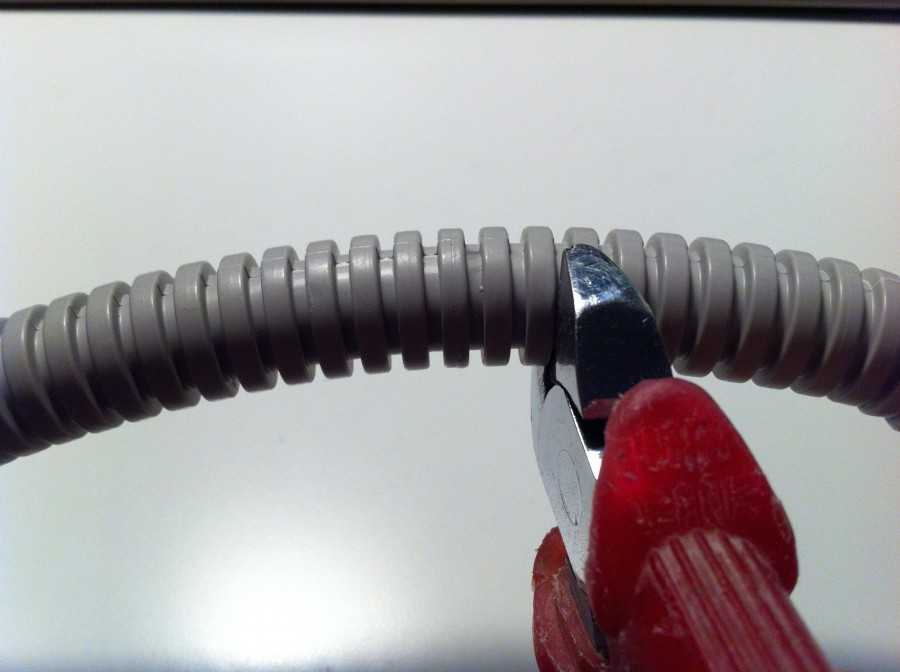

Перед монтажом с помощью ножа отрезается кусок гофротрубы так, чтобы расположенный внутри тросик не соскочил и не зацепился за внутренние рёбра жёсткости. Кабель, который будет помещён в защитную оболочку, необходимо выровнять и соединить в пучок аккуратно, не перекручивая и не сгибая. Пучок фиксируется с помощью скотча или изоленты в нескольких местах, равноудалённых друг от друга.

Чтобы поместить подготовленный кабель внутрь гофры, на верхний его отрезок надевается петля тросика протяжки, расположенного внутри трубы, либо проволокой прокалывается изолента, соединяющая кабели. Далее следует натяжка гофрированной трубы на кабель вручную.

Последний этап – фиксация гофротрубы на рабочую поверхность. В зависимости от места крепления и способа прокладки (надземный, наружный, в штробах) используются различные крепёжные элементы из металла или пластика (петли, хомуты), которые прикручиваются к стенам, потолку или полу с помощью болтов или саморезов.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

грызуны

заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

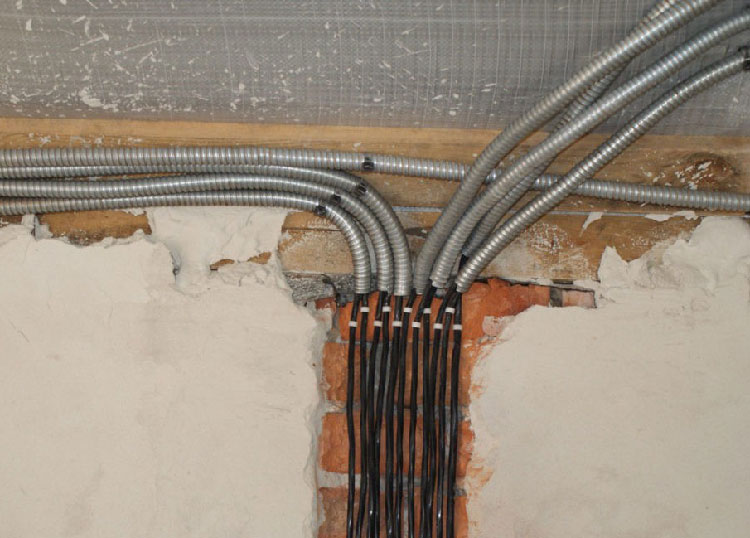

Зачем нужна металлическая гофра для кабеля?

Металлическая гофра для кабеля — это защитная оболочка, которая применяется для защиты кабелей от механических повреждений, воздействия окружающей среды и электромагнитных помех. Она представляет собой гофрированную металлическую трубку, внутри которой проходят провода или кабели.

Основная функция металлической гофры для кабеля — обеспечение надежной защиты электропроводки от повреждений, таких как перегибы, затяжки и изгибы, вызванные различными факторами. Гофра позволяет уменьшить вибрацию и изгиб кабелей в условиях эксплуатации, что способствует их сохранности и продлевает срок службы.

Кроме того, металлическая гофра защищает кабели от воздействия внешних факторов, таких как влага, пыль, грязь и химические вещества. Она обладает высокой степенью герметичности и герметизированности, что позволяет использовать ее даже в агрессивной среде.

Важной особенностью металлической гофры для кабеля является ее электромагнитная совместимость. Она не только защищает кабели от электромагнитных помех, но и сама служит экранирующей оболочкой, предотвращая наводки и помехи внешних сигналов

Металлическая гофра для кабеля может быть использована в различных сферах применения, включая электротехнику, строительство, машиностроение, транспорт и др. Она предлагает надежную защиту и возможность безопасной и надежной работы проводки.

Назначение гофры из металла

Изделие выполняет функцию чехла, предотвращающего контакт проводов с окружающими поверхностями, механические повреждения кабеля, защищающего от попадание воды и воздействия ультрафиолета.

Помимо предохранения проводов, гофра, с точки зрения пожарной безопасности, защищает поверхности, особенно горючие, от контакта с нагретым кабелем и предотвращает возгорание, выполняя функцию диэлектрика, защищающего от попадания искры на горючий материал.

В случае короткого замыкания гофра препятствует распространению пламени, а также защищает персонал от электротравм.

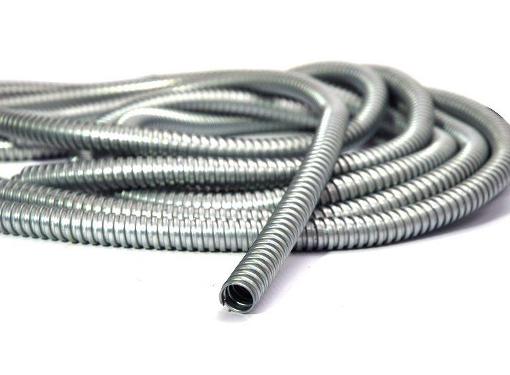

Металлическая гофра – это изделие в форме полой трубки, имеющей складки и рёбра жёсткости, параллельные её сечению. Эта особенность обеспечивает гофре главные преимущества – гибкость и высокую устойчивость к нагрузкам.

Прочность гофрированной трубы объясняет простой физический закон: чем больше площадь поверхности материала трубы, тем меньшее суммарное давление приходится на её стенки. Поэтому гофрированная труба отличается высокой устойчивостью к давлению и легко выдерживает динамические и статические нагрузки. Это позволяет прокладывать её наземным и подземным способом, через стены, где она способна выдерживать давление грунта и бетона.

Гибкость гофрированной трубы – ещё одно преимущество, благодаря которому изделие не требует дополнительных переходных элементов, как в случае с обычными металлическими трубами. С её помощью можно прокладывать кабель и делать повороты вдоль стен, обходить препятствия.

Сфера применения

Область применения металлических гофротруб широка: их используют практически во всех сферах промышленности и в быту там, где необходимо проложить кабель.

Вот лишь несколько примеров использования изделий:

• электромонтажные работы в доме – прокладка проводки через стены, над навесными потолками, под напольным покрытием, а также открытым способом;
• установка и подключение осветительных приборов и бытовой техники;
• монтаж высокомощного электрооборудования на производстве;
• создание разветвлённых компьютерных сетей с подключением серверных;
• запитка частного дома от внешнего источника.

Разновидности металлической гофры

Принято использовать несколько видов классификации металлической гофры. По классу прочности:

• лёгкая – отличается относительно невысокой механической прочностью, поэтому подходит для установки кабеля наружным способом, над навесными потолками и лёгкими гипсокартонными конструкциями;
• тяжёлая – изделия высокой прочности, позволяющие прокладывать их в бетонных стенах, в земле, покрывать толстым слоем штукатурки;
• сверхтяжёлая – изделия, предназначенные для повышенных механических нагрузок, а также для прокладки на ответственных участках с высокими требованиями пожарной безопасности (в общественных местах, больницах, учебных заведениях).

По степени стойкости к механическим воздействиям:

• очень лёгкая – способна выдержать нагрузку до 125Н/см2;
• лёгкая – выдерживает давление 320 Н/см2;
• средняя – противостоит давлению до 750 Н/см2;
• высокая – способна выдержать до 1250 Н/см2;
• очень высокая – выдерживает давление до 4000 Н/см2.

По типу сечения гофра делится на круглую, квадратную, грушевидную, арочную, эллипсную. По классу гибкости гофрированная труба разделяется на жёсткую, гибкую, особо гибкую, а также трубу с эффектом памяти.

Материалы для изготовления

Гофрированный шланг для проводки или просто гофра — это полая трубка специальной формы, защищающая провода от надломов и не допускающая их намокания. По внешнему виду изделие представляет собой чередование колец: тонких и плотных широких, большего диаметра.

В разрезе – это трубка напоминающая гребенку с выступами. Такая конструкция гарантирует высокую жесткость от поперечных нагрузок, которую обеспечивают плотные наружные кольца, и гибкость от тонких внутренних колец.

Шланг гофрированный для проводки, может изготавливаться из:

• Полиэтилена низкого давления. Этот материал имеет отличные пластические свойства – он хорошо гнется.
• Полиэтилена высокого давления. Применяется для изготовления двухслойной гофры.
• Полипропилена. Используется в монолитном строительстве, при укладке электропроводных каналов.
• Поливинилхлорида — практически не горит.
• Полиамида. Надежно обеспечивает защиту от влаги.
• Металла. Имеет более высокие показатели на излом, устойчивость к низким температурам.

Его особенности представлены в таблице:

Преимущества

Недостатки

Длительный период эксплуатации. Легкая прокладка кабеля и провода, без использования специального инструмента. Хорошая гибкость, без образования микротрещин, напряжений внутри гофры и нарушения ее проходного сечения. Стойкость проводки от небольших механических повреждений, от воздействия грызунов, внешней среды. При наличии заземления трубы, дополнительно защищает человека от удара током. Защищает провода от пожара. Небольшая масса.

При накоплении внутри влаги снижаются защитные свойства изоляции. Окисляется. Высока цена.

Полезные советы по монтажу кабеля в гофре

В помощь тем, кто столкнулся с необходимостью прокладки кабелей в гофрированных трубах, предлагаются ряд рекомендаций от опытных специалистов:

Иногда при попытке протянуть кабель внутри гофры происходит отрыв струны от провода. Причина кроется в неопытности исполнителей, создающих слишком сильное натяжение. Если это произошло, нужно обрезать тот участок оболочки, в котором кабель уже протянут. Далее, соединив провод со струной, аккуратно завершить процедуру. Для соединения двух кусков гофры подойдет обычная изолента.

Чтобы соединить два отрезка гофротрубы, можно использовать бюджетные муфты. При отсутствии в этой точке кабельных соединений гофру и муфту разрешается попросту склеить между собой.
Дешевая муфта для соединения гофрированных труб

Для организации проходки сквозь стену или перекрытие рекомендуется применить специальные гильзы (если нужно, их изолируют с помощью герметика).
Фитинги для гофрированных труб

Иногда возникают такие ситуации, когда в условиях обычной квартиры необходимо погрузить в гофру кабель большой длины. В этом случае можно воспользоваться пролетами между этажами. Для этого на самом последнем этаже свободный конец струны фиксируется к перилам, а гофра провешивается вниз в просвете между площадками. Прикрепив нижний край перетяжной проволоки к кабелю, аккуратно надевают гофру. Подробнее о данном способе смотрите в видео:

В некоторых моделях гофрированных каналов имеется резиновая изоляционная прокладка. Если начать тянуть кабель обычным способом, это спровоцирует сильное трение между оболочкой провода и резиновым покрытием. Специально для этих целей была разработана смазка для электромонтажных работ.

При выборе подходящей гофры проще всего ориентироваться на ее цвет. Для организации обычной электропроводки внутри квартиры хорошо подходят поливинилхлоридные трубки серого цвета. Что касается разноцветных изделий, то они предназначены для скрытой прокладки внутри бетонных и кирпичных оснований.

Меняя кабель в гофре, размещенной в стяжке, можно проявить следующую хитрость. Перед извлечением провода к его краю привязывают струну, которая при вытягивании кабеля окажется внутри трубки. Далее ее можно использовать в качестве протяжного зонда.

Работая с гофрами, необходимо избегать их перегибов сверх разрешенного радиуса. Рекомендации по этому поводу есть в сопроводительной документации.

Применение гофрированных трубок для организации кабельных линий существенно увеличивает защищенность проводки и удобство ее обслуживания. При выборе подходящей гофры лучше отдавать предпочтение изделиям с внутренним перетяжным зондом.

Преимущества и недостатки

Все гофрированные металлотрубы для проводки отличаются рядом преимуществ:

• высокий срок эксплуатации (30-50 лет);
• защита проложенного кабеля от мелких вредителей, грызунов, механических повреждений;
• простота установки канала на провода;
• возможность замены старой проводки на новую без сложных демонтажных работ;
• при условии заземления надежная защита от поражения током;
• устойчивость к влаге, давлению, температурным перепадам;
• нулевой уровень горючести;
• сравнительно малый вес.

К минусам использования защитного гофроканала относят:

• большие затраты на устройство проводки;
• трудоемкость процесса;
• риск скопления конденсата в канале и как следствие снижение сопротивляемости проводов.

Металлические гофры реализуются катушками либо метражом.

Особенности монтажа

Использовать рассматриваемую продукцию особенно удобно во время укладки проводов в грунте, деревянных или бетонных конструкциях.

Чтобы осуществить монтаж необходимо следовать следующей инструкции:

• Укладку нужно выполнять строго в соответствии с чертежом.
• Для соединения каналов применяют сварку или используют изделия с резьбой.
• Трубопровод заземляется и наклоняется в направлении распределительного короба.
• Внешнюю поверхность подвергают покраске для защиты от окисления.
• Протяжка выполняется посредством металлической проволоки.
• Трубопровод закрепляется с помощью специальных скоб, через каждые 50-100 сантиметров.

Для недопущения повреждения изоляционного слоя проводов тубы с обоих концов оконцевывают специальными втулками. Если вы рассчитываете в будущем проводить разборку трубопровода, выполняйте его монтаж без применения сварки. Для этого нужно использовать исключительно резьбовые соединения.

На участках, где возникновение пыли или влаги невозможно, места стыков можно не герметизировать. Для обустройства электропроводки в стальных каналах используйте провода ШВВП и ПУГНП.

Для обустройства проводок освещения можно использовать не только стальные трубы, но и медные. Последние отличаются большей стойкости к процессам коррозии.

Медные изделия

Монтаж стальных трубок для рассматриваемой задачи можно полностью выполнить самостоятельно. Это достаточно простая задача, в которой нет ничего сложного. Но нужно учитывать массу нюансов и деталей, и строго следовать технологии укладки.

Использовать стальные трубы можно и для повышения эстетичности помещений. Некоторые дизайнеры предлагают выполнить проводку в доме в стиле ретро. Стальные трубки идеально подходят для этого. Таким образом, можно решить сразу несколько задач. С одной стороны надежно уложить электропроводку в частном доме или квартире, а с другой сделать интерьер своего жилища оригинальным и необычным.

Смотреть видео:

Технические характеристики

При подборе металлических рукавов гофрированного типа следует ориентироваться на основные технико-эксплуатационные характеристики:

Внутренний диаметр трубы. Он может значительно отличаться от внешнего. При укладке одного кабеля высчитайте его диаметр и увеличьте значение в полтора-два раза, чтобы узнать величину нужной гофры. При размещении двух и более кабелей нужно суммировать их диаметры.
Условный проход. Минимально допустимый диаметр витков, на который ориентируются при покупке соединительных элементов.
Наружный диаметр. Не забывайте, что у гофрированных изделий два внешних диаметра, которые зависят от глубины продавленных роликами сегментов. Тем не менее, под наружным диаметром понимают максимальный размер волны на витке. В случае с гладкоствольными трубами все намного проще.
Класс устойчивости к воздействию пыли и влаги. Может использоваться международная система классификации IP или отечественная – P1, P2, P3 и т. д. Если в первом случае, чем выше цифровое значение, тем лучше защита от пыли и влаги, то в отечественной системе его понижение символизирует ухудшение герметичности, но приводит к уменьшению стоимости изделия.
На герметичность влияет уплотнительный материал, расположенный между витками. Его выбор определяет условия будущей эксплуатации. К примеру, хлопок подойдет для внутреннего монтажа в сухих помещениях без воздействия агрессивной среды, асбест – идеальный вариант при эксплуатации в условиях повышенной пожарной опасности (или там, где происходит локальный нагрев линии). Есть еще и полипропилен – отличное изделие для уличного использования или в комнатах, где на гофру оказывается прямое воздействие каких-либо жидкостей.
Климатический класс нужно учитывать при прокладке наряду с остальными параметрами. По данному критерию металлорукава делятся на несколько десятков разновидностей.
Пропускание помех

Важно определить, насколько хорошо гофра отражает как входящие, так исходящие помехи. Лучшим вариантом станет применение трубы в форме «гармошки», хотя не менее полезными и качественными будут витковые изделия при должном заземлении.

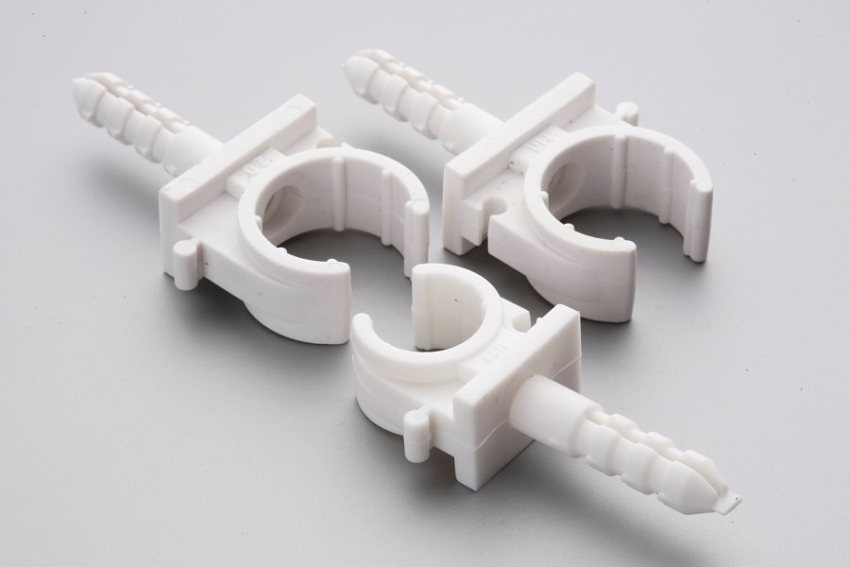

Как осуществляется монтаж: клипсы для гофры

Для монтажа гофрированной конструкции предлагается достаточный ассортимент аксессуаров, включая зонд для протяжки и клипсы для гофры 16 мм – цена в пределах 5 рублей за 1 шт.

Пластиковые скобы для монтажа можно комбинировать с гвоздями, если для такого крепления подходит материал поверхности.

В штробах (бороздах внутри стен) производится укладка под быстро застывающие растворы (алебастр или стартовую штукатурку).

Клипсы подбираются в зависимости от диаметра гофрированной трубы

Специальные клипсы для наружного монтажа выпускаются разного формата – с учетом диаметра труб, например, клипсы для гофры 20 мм. Возможно применение хомутов, оставшихся от строительно-монтажных работ, особенно для укладывания внутри вентиляционных и других коробов при совмещении коммуникаций.

Защищенный монтаж скрытых коммуникаций вполне возможно организовать своими руками, если гофрированное изделие правильно подобрано по диаметру. Для этого предварительно штробят стену, сделав разметку специальным инструментом, чтобы получилась бороздка. Ориентировочная цена прокладки кабеля в гофре за метр погонный уточняется у специалиста строительной фирмы. Размеры и стоимость укладки кабеля в гофре в смете отражаются заранее.

Открытый тип монтажа кабеля выполняют за стенами из ГКЛ и за натяжным полотном, используя скобы и специальные клипсы. Их устанавливают с одинаковым интервалом, исключающим провисание на горизонтальной поверхности. Кабель внутри теплого пола монтируется на специальную решетку.

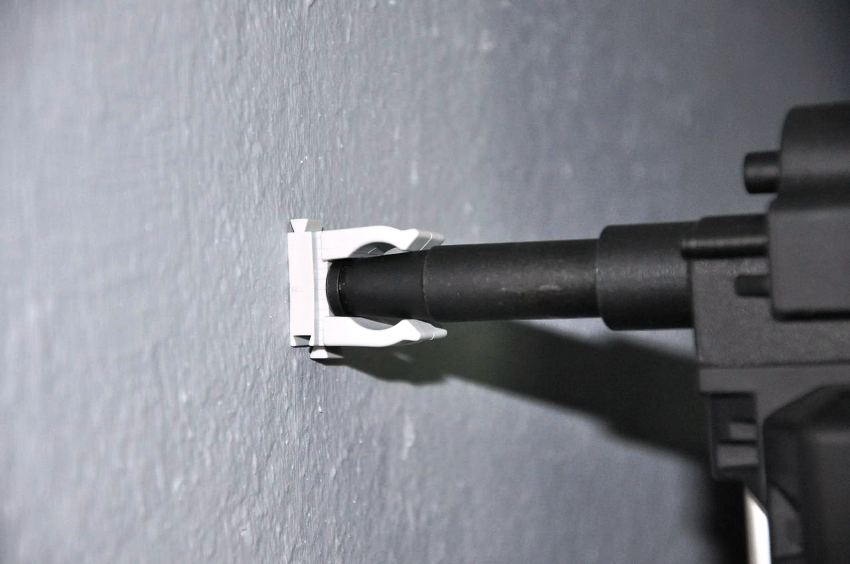

В зависимости от материала стены, зажим может крепиться либо вкручиванием шурупа, либо в предварительно просверленное отверствие

Как видим, перед приобретением защитных изделий для электропроводки стоит учесть все характеристики и уточнить, как протянуть кабель в гофру. При укладке электрокабеля внутри гофры на большом отрезке желательно наличие зонда, чтобы упростить протяжку. Сверхтяжелая двойная гофра применима только для подземной укладки кабеля и внутри пола с повышенной нагрузкой. В бытовых условиях доступен самостоятельный монтаж легких изделий, если сечение кабеля будет меньше диаметра гофрированного рукава.

Сфера применения металлического гофрированного рукава

Правила устройства электроустановок (ПУЭ) предписывают использование дополнительной металлической оболочки в следующих условиях:

1. Монтаж силовой линии в помещениях, построенных из горючих материалов: бревно, брус, СИП панели, композитные материалы на основе пенопласта, пластик.При этом, есть жесткие ограничения: гибкий металлорукав применяется только для открытой прокладки. Для скрытой проводки в деревянном массиве применяется цельная металлическая труба.
2. Прокладка кабеля в толще тепло или звукоизоляции (за исключением минеральных материалов, не поддерживающих горение).
3. Встроенный монтаж в стенах, подверженных увлажнению.
4. Уличная (наружная) прокладка, подвесной монтаж.
5. Помещения с напряженными температурными условиями: котельные, кухонные блоки, цеха с термообработкой металлов, бани.
6. Проводка в зоне механических рисков: пилорамы, слесарные цеха, автосервисы и мастерские.
7. Прокладка в грунте. Особенно, если есть риск несанкционированных земляных работ.

Кроме того, металлорукав для электропроводки используется в целях защиты от помех: если рядом с силовым кабелем, параллельно располагается сигнальный.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь

При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой

В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

В чем отличия, и какие гофротрубы лучше?

Гофра ПВХ выпускается преимущественно серого цвета, поэтому ее легко отличить от других и в прокладке и на витрине магазина

Обладает ценным свойством самозатухания, что очень важно при монтаже особо ответственных сетей с повышенными требованиями к пожарной безопасности. Влагостойкость данного вида гофры не слишком высока, уступая аналогам из других материалов. Преимущественная сфера применения: жилые и производственные помещения с нормальным уровнем влажности воздуха (50-60%)

Преимущественная сфера применения: жилые и производственные помещения с нормальным уровнем влажности воздуха (50-60%).

Полиэтиленовые трубы бывают разных цветов: оранжевые, черные. Сам по себе полиэтилен – горюч, в сравнении с ПВХ не стоек к воде и агрессивным химическим воздействиям. Именно этот вид гофры выбирают для монтажа электросетей в стяжках из бетона, штробах внутри штукатурки и других негорючих материалов, для прокладки проводки открытым способом вне помещений, то есть для улицы.

Для чего вообще нужен гофрорукав?

Монтаж электропроводки – дело ответственное и не терпящее ошибок. От его качества напрямую зависит безопасность пребывания в электрифицированных помещениях.

Блага цивилизации в виде светящихся лампочек и многочисленной бытовой техники по определению не могут работать без подключения к электросети. А любой электрический кабель под напряжением является источником поражающего тока, опасного для человека.

Гофру для электрических проводов рекомендуется использовать везде (при скрытом и открытом способе монтажа, при укладке на улице и в помещениях). Если это невозможно по эстетическим соображениям, то ее стоит заменить декоративным кабель-каналом

Первой защитой от поражения электротоком является изоляционная оплетка самого кабеля. Независимо от материала исполнения, она надежно оберегает человека от протекающего по жилам тока.

Однако изоляция не долговечна. Это алюминий или медь провода способны прослужить 15–25 лет, а вот внешняя оплетка на них нередко повреждается уже через 3–4 года после ввода проводки в эксплуатацию.

Срок службы изоляции электропровода сильно снижается из-за:

• повышенной влажности (уличной либо комнатной);
• перегрева при повышенных нагрузках;
• ультрафиолета и других факторов.

В результате – пробой, замыкание, пожар и поражение током человека. Чтобы минимизировать риски, электрики и укладывают провода в жесткие кабель-каналы или гибкие гофрорукава. Он, с одной стороны, выполняет функцию дополнительного барьера между электротоком и человеком, а с другой – служит защитой кабелю.

При возникновении необходимости заменить старый провод в гофре он просто вытягивается из рукава, а на его место вставляется новый – и неважно, под отделкой либо в бетонной стяжке находится этот канал

Уложенный в гофру-трубу кабель получает защиту от:

• сдавливания и иных механических повреждений;
• ультрафиолета и осадков (при прокладке проводов на улице);
• воздействия влаги.

И последнее – пожаробезопасность

Это качество особенно важно, если прокладывают проводку в деревянном доме. Все гофрорукава для электрических кабелей выполнены из негорючих либо самозатухающих материалов. Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика

Это снижает вероятность воздействия открытого пламени на провод внутри гофры, а также предотвращает распространение огня при коротких замыканиях и возгораниях кабельной оплетки из пластика.

Существуют ли ограничения по размерам металлической гофры для разных типов кабелей?

Металлическая гофра является одним из основных средств защиты кабелей от внешних факторов, таких как механические повреждения, влага, пыль и т.д. Основной задачей гофры является обеспечение надежной защиты проводов и кабелей в любых условиях эксплуатации.

Размеры металлической гофры варьируются в зависимости от типа кабеля, который необходимо защитить. Приведено ниже описание ограничений по размерам металлической гофры для различных типов кабелей:

Одиночные провода:
Для медных одиночных проводов гофра должна иметь внутренний диаметр, позволяющий удобно прокладывать провод. Размер гофры обычно выбирается таким образом, чтобы провод свободно пролегал внутри гофры без излишнего давления и перекручивания.
Для алюминиевых одиночных проводов используются аналогичные размеры гофры.

Многожильные провода и кабели:
Для многожильных медных проводов и кабелей размер гофры выбирается таким образом, чтобы обеспечить достаточное пространство для прокладки нескольких проводов.
Для многожильных алюминиевых проводов размер гофры также должен быть достаточно большим, чтобы комфортно разместить несколько проводов.

Оптоволоконные кабели:
Оптоволоконные кабели имеют особые требования к защите, поскольку волокна очень хрупкие и чувствительные к механическим повреждениям

Поэтому важно выбрать гофру с размерами, обеспечивающими не только физическую защиту от воздействия внешних факторов, но и предотвращающими излишнее перекручивание оптоволоконного кабеля.

Таким образом, выбор размера металлической гофры для кабелей зависит от типа провода или кабеля, который требуется защитить. Размер гофры должен обеспечивать достаточное пространство для комфортной прокладки проводов или кабелей без излишнего давления и перекручивания.
