Марки медных кабелей

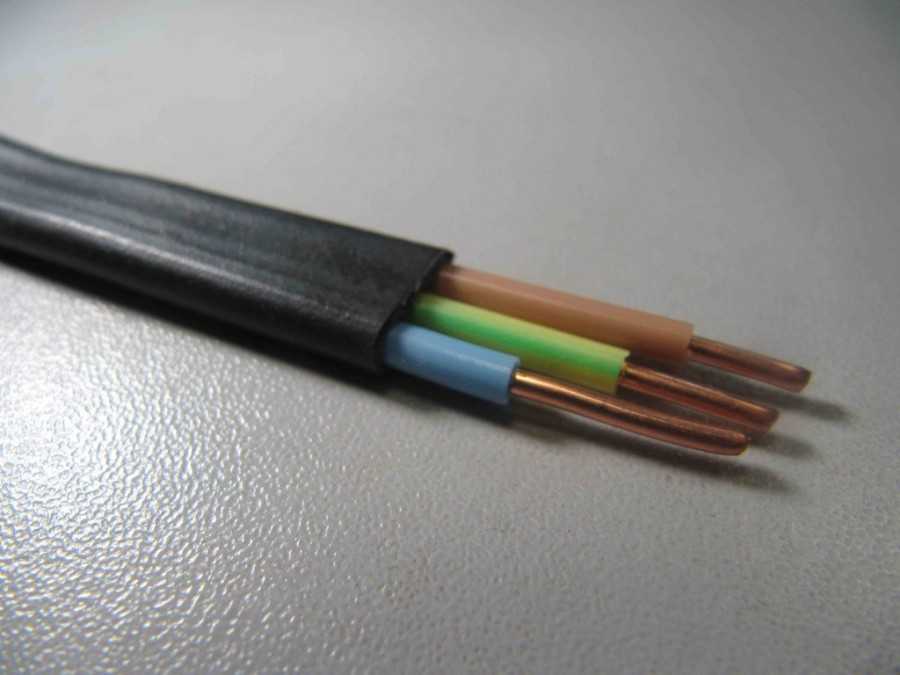

Расшифровка аббревиатуры кабеля ВВГ
ВВГ – кабель многопроволочный медный гибкий. Один из распространенных видов для электропроводки как в квартире, так и на производстве. Используется для подключения к сети любого электрооборудования. Состоит из нескольких медных жил и внешней изоляции. Каждый из проводников скручен в одной плоскости, защищен оболочкой и имеет свой цвет. Имеет негорючие модификации – круглый ВВГнг, и плоский ВВГп.
NYM – это кабель с изоляционной прослойкой из негорючего поливинилхлорида. Число жил от 1 до 5, сечением от 1,5 до 16 мм2. Максимальная прочность и термостойкость достигается за счет мелованной резины, которой заполнено пространство между жилами.

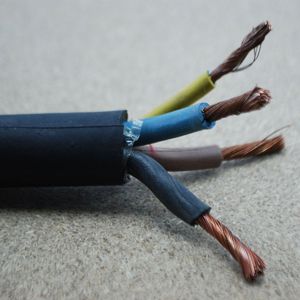

Кабель гибкий (КГ) применяется в условиях постоянного напряжения до 660 В, или переменного – 1000 В. Благодаря гибкости изделие используется для переносного оборудования. Например, подключения держателя к сварочному аппарату.
Высоковольтный медный кабель ПвПг рассчитан на сеть от 6 до 10 кВ. Имеет одну жилу сечением от 50 до 800 мм2. Изоляция жилы и внешняя оболочка выполнена из сшитого полиэтилена с защитным экраном. Это дает возможность прокладывать кабель по дну водоема, под землей.
Где применяют
Одножильные провода можно увидеть абсолютно в любом доме в виде стационарной проводки: подвод электричества в жилых помещениях к розеткам, лампам освещения и так далее.
Плюсы
- Низкая стоимость провода.
- Повсеместное использование (не требуют специальных клемм для соединения; концы скручиваются при помощи использования щипцов, фиксируются изоляционной лентой – соединение готово).
- Применяются в цепях, работающих на высоких частотах.
Минусы
- Такой провод не терпит к себе небрежного обращения в виде многократных перегибов.
- Не терпит сильной вибрации.
- Очень восприимчив к коррозии.

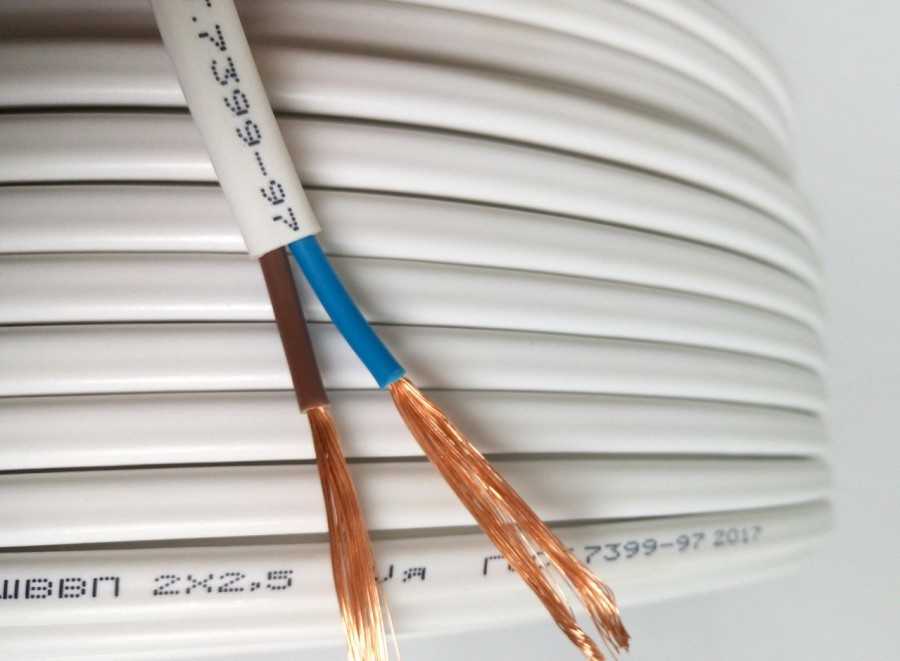

Однопроволочный или многопроволочный кабель
Применяются как однопроволочные или монолитные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, используемым оборудованием: стационарным или переносным.

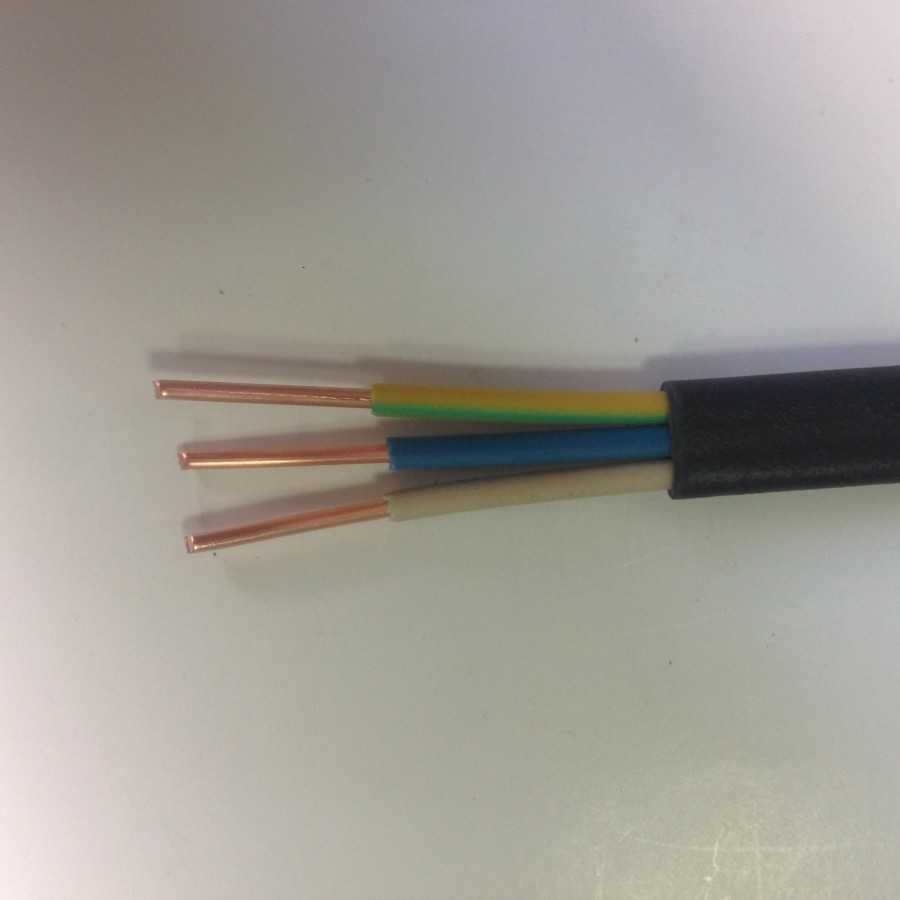

Однопроволочный кабель имеет повышенную жесткость, применяется при стационарной электропроводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам необходимо осуществлять их опрессовку или оконцовывание. Подобные элементы используются в труднодоступных местах и подключении переносного оборудования.
Возможно использование для домашней электропроводки и того, и другого варианта. Выбор осуществляют исходя из удобства монтажа и эксплуатации. Для скрытой проводки возможно использование одножильного провода под штукатуркой. При массовых крутых поворотах лучше использовать многожильный проводник при любом варианте проводки. Сегодня для электропроводки в квартире применяют 3-жильный однопроволочный (однопроводниковый) кабель.
Watch this video on YouTube
Однопроводниковые элементы применяют и для ввода в квартиру. Многопроволочные кабели из-за повышенной горючести при стационарной прокладке для квартирной проводки не используются.
Выбор способа соединения проводников
Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.
Watch this video on YouTube
Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.
Соединение многожильных и одножильных проводников
Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.
При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.
Соединение проводов с сечением разного диаметра
Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.
Соединение проводов большего сечения
Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.

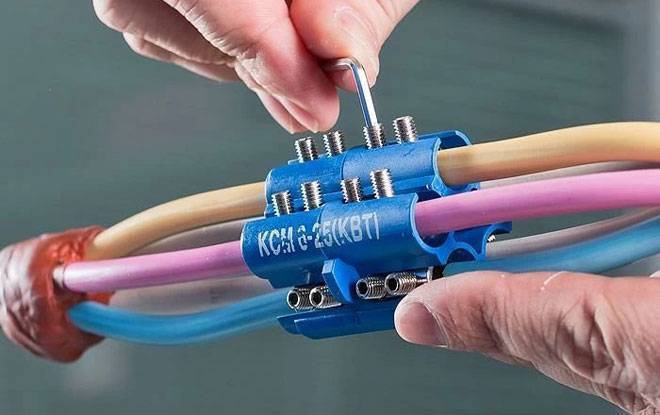

При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.
Соединение перебитых в стене проводов
Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.
После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.
Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.
Соединение меди и алюминия
Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.
Способы соединения провода СИП с разными кабелями
Как можно соединить провода в распределительной коробке?
Виды клемм для соединения проводов
Как правильно соединить медный и алюминиевый провода?
Какие бывают виды клеммных соединительных колодок?
Как пользоваться клеммниками Wago для соединения проводов?
Обзор параметров медных проводов для электропроводки
Диаметр проводника
Один из наиболее важных параметров медного провода — его диаметр. Чем больше диаметр провода, тем большая его способность переносить ток. При выборе медного провода следует учитывать не только требуемый ток, но и его продолжительность, среду эксплуатации и температуру.
Материал оболочки
Для медного провода обычно используются оболочки из ПВХ, ПЭ, РВСН или РГО. Каждый материал имеет свои преимущества и недостатки. Например, PVC обладает хорошей устойчивостью к окислению и коррозии, но его трудно утилизировать. Некоторые материалы могут быть более прочными или устойчивыми к воздействию температуры или влажности, а другие — более дешевыми или экологически безопасными.
Напряжение и частота
Медный провод должен быть подобран под спецификацию напряжения и частоты системы, в которой он будет использоваться. Существует множество различных систем напряжения, и каждая из них имеет свои требования к медным проводам. Например, в сетях с высоким напряжением могут потребоваться провода с большим диаметром и специальными устройствами защиты от короткого замыкания.
Гибкость провода
Гибкость провода также может играть важную роль в выборе медного провода. Гибкие провода обычно имеют более маленький диаметр, что позволяет их использовать в труднодоступных местах. Также они могут лучше адаптироваться к температурным изменениям и механическим воздействиям. Негибкие провода же обычно более прочные и долговечные.
Стоимость и качество
Конечно, стоимость и качество медного провода тоже являются важными факторами. При выборе провода стоит учитывать, что более дешевый провод может быть менее прочным и менее устойчивым к условиям эксплуатации. С другой стороны, переплата за излишнюю прочность или устойчивость к среде может оказаться нецелесообразной. Лучшим решением является подобрать медный провод под требования конкретной системы и бюджета.
Оконцевание многожильных кабелей
У многопроволочной жилы есть один серьезный недостаток, который, впрочем, легко исправляется: многочисленные тонкие жилки-проволочки имеют свойство распушиваться, что существенно снижает качество контакта. С этой целью на окончания жил надевают специальные наконечники, которые зажимаются на кабеле при помощи инструментов или простой пропайкой.
Для обжима используются особые обжимные клещи (на рисунке слева), обычный стриппер с прессом (инструмент для снятия изолятора, на рисунке справа) или молоток с плоскогубцами.
Технический процесс оконцевания можно посмотреть в роликах Обжим проводов. Гильзование провода или Опрессовка многожильного провода наконечником.
Расшифровка названий и сокращений
Вот сборные данные с расшифровкой всех названий основных марок кабелей применяемых при монтаже проводок и строительстве электросетей:
Исходя из вышеизложенного, нельзя делать однозначного вывода что лучше, кабель или провод. У каждого из них своя область применения.
Главное правильно определиться и четко понимать, когда можно применять один вид изделий, а когда другой. Каждый случай имеет разные оптимальные условия эксплуатации и монтажа.
Но монтаж домашней электропроводки согласно ПУЭ, нужно делать только кабелями (за исключением сборки щитка).
Популярные марки кабельной продукции
В удобной и наглядной табличной форме приведены наиболее известные и востребованные марки моно- и мультижильных проводов, а также короткое описание способов прокладки и сфер применения.
| Однопроволочный проводник | Многопроволочный проводник | ||
| Марка | Места монтажа | Марка | Места монтажа |
| ВВГ NYM АВВГ ПуВ | Кирпич и бетон в штробе, в т.ч. в жилых помещениях и на промобъектах. Механическое воздействие не приветствуется | ПВС ШВВП ПуГВ | Трубы и провод-каналы с многочисленными изгибами. Для временного энергопитания энергоустановок, в т.ч. в помещениях офисного и промназначения |
| АВБбШв АСБ СКл | Бронированные марки, которые применяют при прокладке электролиний в земле и траншеях, тоннелях, коллекторах и шахтах, заводских помещениях с агрессивной средой | МГШВ ВВП ПВС | Подключение нестационарных приборов, мобильных промустройств, домашней техники, бытовых и промышленных удлинителей, переносных светильников |
| НЛФ | Контактная сеть электро-транспорта (локомотивы, электрички, трамваи, троллейбусы | ПГВА КРПТ ПТЛ200 ПуГВ | Автомобильная электро-проводка, аудиоприборы и системы |
| ПНСВ АПВ | Особые марки нагревательных кабелей для прокладки в бетоне в холода для быстрого застывания раствора | UTP FTP | Информационные марки типа «витая пара» |
Силовые кабеля и их маркировка
Силовые провода — это конструкция с медным или алюминиевым стержнем, чаще всего состоит из нескольких токоведущих жил и имеет несколько слоев изоляции. Провода подобной характеристики используются для уличных электросетей или для ввода электричества в дом.
Встречаются проводники различного типа, но сегодня людьми чаще используются медные или алюминиевые жилы. Маркировка на кабелях отмечается различными буквами.
- первая буква, которая чаще указывается на оболочке провода обозначает состав проводника (медь либо алюминий);
- следующая по счету, дает обозначение проводнику (он может быть плоский, контрольный, монтажный и др.);
- третья буква определяет изоляцию кабеля (встречается резиновая, полиэтиленовая, фальцованная, капроновая и др.);
- четвертая буква обозначает конструкцию кабеля (асфальтированная, бронированная, гибкая);
- нередко присутствуют цифровые обозначения на оболочках кабелей. Они обозначают количество жил, площадь сечения и номинальное сетевое напряжение.
Важно! Отсутствие первой буквы в маркировке кабелей говорит о медном проводнике, если нет первой цифры в обозначении, — значит кабель одножильный
Как выбрать провод для электропроводки?
Существует три различных вида материала, которые принято использовать для разводки электричества по дому. Сюда относят шнуры, кабеля и провода. Все эти виды совершенно разные и используются в определенных условиях.
Виды проводов для квартирной электропроводки
Покупая электрические провода, необходимо ориентироваться на их основу и материал, из которого он выполнен. Рассматривая для приобретения алюминий, следует помнить, что он обладает более низкой токопроводимостью, чем медь. Также такие жилы быстро окисляются и создают большое сопротивление электрическому току. Поэтому подобный вариант не подойдет для длительного использования. Одним из преимуществ алюминиевого кабеля, считается его дешевая стоимость.
Медные проводники имеют более достойные качества также меньше подлежат окислению. Прочны к множественным изгибам и другим механическим воздействиям. Медные электрокоммуникации прослужат не один десяток лет, к тому же они выдерживают более высокую мощность, чем предшествующие типы.
Для создания или для жилищных условий идеально подойдут марки кабелей: ВВГ, НУМ, ПВС, ШВВП. Более подробно о их особенностях и назначении посмотрите в нашей предыдущей статье.
Разновидности проводов
Различают несколько видов кабелей в зависимости от назначения. Соответственно, их характеристики будут существенно отличаться. Это:
- Силовые кабели.
- Провода.
- Кабели для передачи информации.
- Светодиодные и электролюминесцентные.
- Специальные виды.
Чтобы разобраться в назначении каждого из них, необходимо изучить их основные характеристики.
Силовые марки
К силовым кабелям относятся такие наиболее популярные изделия, как ВВГ, КГВВ и КОГ. Первый из них является гибким медным кабелем, состоящим из множества жил. Он оснащен изоляцией из материала ПВХ и обычно применяется для прокладывания электропроводки в различных помещениях. Это изделие хорошо зарекомендовало себя в самых разных условиях, например, высокой влажности или взрывоопасности. Ввиду своей многожильности ВВГ имеет повышенную гибкость, что позволяет использовать его в труднодоступных местах, требующих загибания провода.
КГВВ — контрольный гибкий многопроволочный медный кабель. Имеет модели с повышенным и высоким уровнем гибкости, способные выдержать 100 циклов сгибания/разгибания. Успешно используется в управленческих и силовых цепях.
Кабель многожильный особой гибкости КОГ имеет резиновое изоляционное покрытие, его жилы относятся к 5 классу и способны выдержать 10−12 тыс. циклов изгибов радиусом до 55 мм. Чаще всего этот кабель используют в подключении сварочных установок — как автоматических, так и полуавтоматов. Не боится влияния солнечного ультрафиолета и повышенной влажности.
Монтажные и передающие информацию
Среди проводов больше остальных распространены марки ПБПП (ПУНП) и ПБППг (ПУГНП). Они называются установочными, или по-другому — монтажными.
БПП (ПУНП) имеет плоское сечение, включает в себя две-три однопроволочных медных жилы с ПВХ изоляцией. Провода этой марки применяются в монтаже осветительных приборов, а также розеток и выключателей. Минимальный радиус сгибания составляет около десяти диаметров провода.
Как разновидность ПУНП существует провод с жилами из алюминиевой проволоки — АПУНП. Его гибкость немного меньше из-за особенностей материала, в остальном же характеристики не отличаются от ПУНП.
ПБППг (ПУГНП) — провод медный гибкий изолированный многожильный, отличается многопроволочными жилами, а следовательно, и гибкостью, о чем свидетельствует буква Г в обозначении. Радиус изгиба — не менее 6. Другие параметры совпадают с предыдущей разновидностью. ПУГНП существует только в медном варианте.
К кабелям для передачи информации относятся такие марки, которые способны передавать не только электроэнергию, но и энергоинформационные сигналы. Это всевозможные антенны — RG-59, RG-6, RG-58, а также серия РК 75; компьютерные витые пары, с помощью которых компьютеры соединены друг с другом и интернетом; провода для проведения телефонной линии.
Декоративные и специальные
Что касается светодиодных и электролюминесцентных проводов, то они используются в качестве силовых, выполняя к тому же декоративные функции. Есть и практическая сторона применения этих проводов — при повреждении сразу будет виден разрыв, так как светодиоды в этом месте перестанут гореть.
Медные многожильные кабели используются во множестве различных сфер жизни и промышленности. Они применяются в частных и многоквартирных домах, для прокладывания освещения на судах, дорогах и в шахтах, с их помощью подключают печи в пищевой, а также химической, сталелитейной и деревообрабатывающей промышленности, используют в сварочных работах и многих других областях. Кроме того, эти провода применяют для передачи информационных сигналов и декорации помещений как внешней, так и внутренней. Медные кабели имеют широкий диапазон температурного режима — от -60 до +600 градусов по Цельсию.
Выбор сечения медного провода электропроводки по силе тока
Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.
| Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный ток, А | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 10,0 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | 50,0 | 63,0 |
| Стандартное сечение, мм2 | 0,35 | 0,35 | 0,50 | 0,75 | 1,0 | 1,2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,80 | 0,98 | 1,1 | 1,2 | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.
Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.
| Онлайн калькулятор для определения силы тока по потребляемой мощности | |
|---|---|
| Потребляемая мощность, Вт: | |
| Напряжение питания, В: | |
Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.
4 Использование медной проволоки для лечения
Медь присутствует в составе более десяти жизненно важных ферментов организма человека и ее нехватка может привести к развитию различных заболеваний, в том числе серьезных. Медь обладает такими свойствами как:
- обезболивающим;
- антибактериальным;
- кровоостанавливающим;
- успокоительным для нервной системы;
- понижающим температуру тела;
- восстанавливает сон.
Лечение медью проводят посредством ее наружного применения – прикладывают к больному месту. Она ускоряет созревание и лечение нарывов, успокаивает боль, борется с воспалительными процессами, помогает избежать развитие инфекционных заболеваний. Лечение медью оказывается эффективным во многих случаях доброкачественных опухолей. Этот металл хорошо действует на сердце и сосудистую систему. Соприкасаясь с кожей медь оказывает бактерицидное воздействие.
Для лечения медной проволокой лучше всего взять мягкую многожильную марки сплава М1. Ее нужно извлечь из провода, а затем очистить от изоляции. Но и после этого на проволоке еще остается пленка (невидимая оксидная или защитная из лака – на эмальпроводе). Чтобы ее удалить, медная проволока должна быть прокалена на огне, а затем помещена в уксусную эссенцию на 2 часа. После этого ее надо промыть водой, а затем просушить. Концы медной проволоки перед лечением желательно обмотать пластырем.
Проволоку можно использовать только в качестве аппликатора – прикладывать к нужному месту. Если ей придать замкнутую кольцевую форму, то внутри нее возникнут круговые микротоки, оказывающие дополнительное лечебное воздействие. Обматывая медной проволокой поясницу или больной сустав, на дому можно проводить настоящую физиотерапию, которая может быть длительной без каких-либо противопоказаний здоровью. Кольцо из медной проволоки, надетое на голову, сильно ослабляет воздействие на мозг электромагнитного поля (земли, от электроприборов) и, следовательно, способствует предотвращению мигреней и эпилептических приступов.
Преимущества
Повышенные параметры теплопроводности и токопроводимости. Благодаря данному свойству, вы можете использовать медную жилу меньшего диаметра в сравнении с алюминиевым аналогом. Термические потери в таком случае меньше при отсутствии окислительных процессов.
Пластичность материала. Вследствие высокой гибкости облегчается монтажный процесс – изделие можно гнуть без риска поломки.
Долговечность. Медь отличается устойчивостью к коррозийным изменениям, а поэтому замену надо будет производить не ранее, чем через 30 лет.
Конечно, алюминиевые жилы будут дешевле, а сам материала легче. Однако сопротивление медных проводов выше. Поэтому требуемый размер сечения у таких изделий меньше, чем у алюминиевых образцов.
Зачем производится расчет
Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.
Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.
Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.
Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.
Что нужно знать
Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.
Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:
1) Формула расчета силы тока для однофазной сети 220 В:
расчет силы тока для однофазной сети
где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:
расчет силы тока для трехфазной сети
Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.
Какой провод лучше использовать
На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.
- Медь, по сравнению с алюминием, более эффективна:
- она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
- меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
- проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.
Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.
Преимущества многоволоскового провода
Если токопроводящая жила повода представляет собой монолитную проволоку, то это одноволосковый проводник. Если она состоит из множества сплетенных между собой тонких проволок (волосков) – это многоволосковый проводник, который обладает следующими преимуществами:
- Не ломается при кручении и сгибе;
- Подходит для постоянных механических нагрузок;
- Устойчив к вибрационной нагрузке;
- При одинаковом сечении с одноволосковым проводом сокращает потери тока на сопротивлении.
Многоволосковый провод стоит дороже. А из-за мягкости его тяжелее протягивать при монтаже скрытой проводки. Так какой провод использовать для проводки дома? Прокладывать одноволосковый провод легче, но он может ломаться при протягивании в стене или на местах сгиба. С многоволосковым все наоборот, но дополнительно он экономит электроэнергию. Сделайте выбор, исходя из ваших личных предпочтений.
Выбираем между одножильным и многожильным проводом
При выборе между одножильным и многожильным проводом необходимо учитывать ряд факторов. Ниже приведены некоторые из них:
Расстояние передачи
Одножильные провода подходят для передачи электричества на длинные расстояния, тогда как многожильные провода лучше подходят для более коротких расстояний. Как отмечает эксперт в области электрики, Джон Марта, «одножильные провода могут не обеспечивать достаточного количества гибкости для использования на коротких расстояниях».
Электромагнитные помехи
Многожильные провода лучше защищены от электромагнитных помех и имеют более высокий уровень экранирования, что может быть важно при работе с высокочастотными системами. Как отмечает специалист по электрике, Ричард Гинзбург, «многожильные провода лучше подходят для обеспечения более высокого уровня экранирования и защиты от помех»
Требования к гибкости
Многожильные провода обладают более высокой гибкостью и лучше сгибаются, что может быть важно в случаях, когда провод нужно установить в узких или сложных местах. Как отмечает инженер-электрик, Дэвид Фишер, «многожильные провода обычно обладают более высокой гибкостью и могут быть лучше согнуты без повреждения»
Цена
Одножильные провода часто дешевле многожильных, но их использование может быть ограничено в зависимости от конкретной ситуации.
Требования к монтажу
В зависимости от конкретной ситуации и условий монтажа, может потребоваться использование одножильного или многожильного провода. Например, многожильный провод может лучше подходить для ситуаций, когда требуется высокий уровень гибкости, в то время как одножильный провод может быть лучше подходит для ситуаций, где требуется передача электроэнергии на длинные расстояния.
Как правило, выбор между одножильным и многожильным проводом зависит от конкретных требований проекта и ситуации, в которой провод будет использоваться
Важно учитывать все вышеперечисленные факторы и выбирать провод, который лучше соответствует конкретным требованиям
Если вы все же не можете определиться с выбором, то рекомендуется проконсультироваться с инженером-электриком или другим специалистом в области электрики, который поможет выбрать подходящий тип провода в зависимости от конкретных требований вашего проекта.
