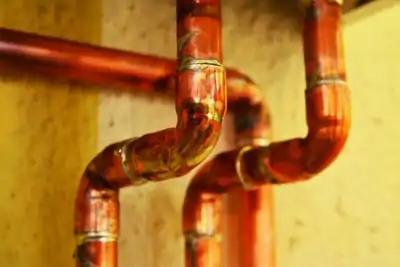

Классификация медного трубного хозяйства
Изделия, которые подвергались отжигу и стали мягкими, называются отожжёнными. Их прочность при этом снижается. В противоположность им, неотожжённые трубы – не гибкие, но немного прочнее. В связи с этим, можно классифицировать трубы из меди:
- неизолированная труба – наиболее универсальна, в быту её устанавливают чаще, выпускается в виде прутка (твердая или полутвердая), а мягкая – в бухте;
- хромированная труба для наружной протяжки имеет небольшой коэффициент шероховатости;
- мягкая труба в эластичной изоляции из вспененного полиэтилена отпускается в бухте. Применяется для трубопроводов любого назначения, особенно если их надо проложить под штукатуркой, в агрессивной среде, снаружи здания или под землёй. Идеальна для питьевого водоснабжения, и как подводка к отопительному прибору. Чтобы соединить две трубы, изоляцию сдвигают от концов – вовнутрь, а после соединения надвигают на фитинг;
- тонкостенная медно-пластиковая труба высокого качества. Пластмассовая оболочка защищает её от внешних воздействий. Малый вес, возможность легко гнуть руками, делают её универсальной для монтажа. Благодаря большой длине изделия, нет потребности при прокладке в большом числе трубных соединений. Их выполняют при помощи металлических пресс-фитингов;
- труба из меди прямоугольного сечения любых диаметров. Нестандартность формы, сложность в изготовлении, способствуют удорожанию их стоимости, по сравнению с традиционным круглым. В быту практически не применяется.
- медная тонкостенная труба в полиэтиленовой оболочке (прочное неразборное соединение), — с малым весом, высоким качеством, её легко гнуть вручную. Надёжно защищена от зарастания прохода панельного отоплении, так как имеет 100% диффузионную непроницаемость. Способна выдержать давление до 32 бар.
Выбор медных труб, с учётом различного диаметра, длины прутка или в бухте – огромный.
Нормативные требования
Как и положено, все производственные и монтажные процессы строго регламентируются государственными стандартами.
Производство
Для производства трубной арматуры используются медные сплавы, содержание меди в которых определяется российскими ГОСТами 617-2006 (взамен ГОСТа 617-90), Р 52318-2005, 859–2001, 11383-75 и европейским стандартом качества EN 1057, и, как правило, не бывает менее 99,5%. Различают следующие марки меди:
- М1. Содержание меди в соединении с серебром – 99,9%. Практически абсолютная чистота сплава обеспечивает наилучшие показатели пластичности, прочности, тепло- и электропроводности материала. Марка М1 рекомендована для отопительных контуров (max t рабочей среды — 250⁰С), а также криогенных установок.
- М2. Содержание меди и серебра – 99,7%.
- М3. — так называемая техническая медь, изготовленная в результате вторичной переплавки или огневого и электролитического рафинирования. Содержание меди и серебра – 99,5%. Металлопрокат марки М3 характеризуется хорошей прочностью и доступной стоимостью.
Снижение доли меди и увеличение доли соплавляемых элементов (никеля, олова, железа, свинца, мышьяка и пр.) в первую очередь оказывают влияние на коэффициент электропроводности, существенно его снижая. Индекс прочности при этом остаётся практически неизменным.
Нормы проверки качества определены ГОСТом 24231-80 и 6507—90.
Кроме химического состава нормативы оговаривают ряд технических условий, в соответствии с которыми производится медная трубная арматура:
- Отсутствие расслоений, трещин, ржавчины и заусенец на торцах.
- Внутренняя поверхность труб должна быть ровной и не иметь выпуклостей, препятствующих току носителя. Допустимое количество выемок и их размер строго ограничено: не более 2 на погонный метр и до 0,25 мм соответственно.
- Соответствие диаметров установленным типовым размерам.
- Сопровождение каждой партии (бухты) технической документацией и маркировкой.
Маркировка расшифровывается следующим образом:
Технология изготовления:
- Д – Холоднодеформированная прокатная.
- Г – Прессованная.
Форма поперечного сечения:
- КР (К) – Круглая.
- ПП – Прямоугольная.
- ПК – Квадратная.
- ПО – Овальная.
Точность производства:
- П – повышенная точность.
- Н – в рамках нормы.
- К – точность по толщине стенки.
- И – эталонная точность диаметра.
- Б – точность по длине.
- О – точность по кривизне.
- Р – норма по растяжению.
- Н — твёрдость по Виккерсу.
Тип пластичности:
- М/Л – мягкая.
- П/Ф – полутвёрдая.
- Т/Ч – твёрдая.
Обозначения длины:
- НД – немерный трубопровод.
- МД/КД – мерный трубопровод.
- БТ – бухта.
Обозначение формы намотки бухты:
- БУ – упорядоченная.
- БС – спиральная.
Пример расшифровки маркировки представлен ниже на фото:
Монтаж
Стандарты монтажа и эксплуатации изложены в СП 40-108-2004:
- Соединение медных коммуникаций с трубопроводами из стали и алюминия выполняется в строго определённой последовательности: перед медными участками по направлению движения носителя. Несоблюдение данного принципа приводит к эффекту электрохимической коррозии. В отношении латуниевых и пластиковых труб – особенных ограничений нет.
- Максимально допустимая скорость движения носителя в контуре – 2 м/с.
- Индекс жёсткости воды должен быть в пределах от 1,42 до 3,1 мг-экв/л. Иные показатели истощают ресурсы меди.
Таблица диаметров
Малое сечение позволяет не делать больших отверстий в стене здания при протяжке. В зависимости от мощности агрегата, диаметр варьируется. Перечень производимых диаметров приведён ниже:
| Диаметры в миллиметрах | В дюймовом выражении |
| 6.35 | 1/4 |
| 9.52 | 3/8 |
| 12.70 | 1/2 |
| 15.88 | 5/8 |
| 19.05 | 3/4 |
Чем выше заявленная производителем мощность кондиционера, тем большее количество хладагента должны пропускать через себя трубки. Да и расстояние между внешними и внутренними блоками бывает различное. Поэтому отличаются и размеры медной трубы для кондиционеров. Имеется в виду их длина. Обычно медные трубки поставляются в бухтах метражом 15; 25 и 50 метров.
Но некоторые производители ещё на заводе режут их на прутки длиной 2 метра, устанавливая на их концах пластиковые заглушки, во избежание попадания внутрь мусора и влаги. Если человек, купивший кондиционер, хочет сам установить его, целая бухта трубы ему не понадобится. Бухты используют специалисты, которые массово занимаются установкой кондиционеров.
Как и в любых наружных инженерных системах, требуется теплоизоляция. Это нужно, чтобы избежать скопления конденсата, перегрева или замерзания транспортируемой жидкости или газа. Обычно для этих целей используется специальная защита из вспененного, непористого каучука или полиэтилена. Производят его в виде двухметровых трубок чёрного цвета.
Их теплопроводность составляет l (0°С) = 0,036 Вт/мК. Изоляция для медных труб кондиционирования способна защитить их при разбросе температур от -150°С до +150°С. К тому же, очень тонкие стенки медного трубопровода, могут терять температуру, что резко увеличивает расход электроэнергии и хладагента при эксплуатации сплит-системы. Обычно термоизоляция продаётся в комплекте. Если нет – необходимо закупить её отдельно и обязательно установить.
При монтаже обычно не пользуются инструментами для резки металла. Это предупреждает попадание стружки, образующейся при распиле, в систему охлаждения. Стружка вполне может забить отверстие трубки и вывести из строя кондиционер. Именно поэтому применяются два основных метода крепления: соединение при помощи фитингов и пайка медных труб кондиционера между собой. У припоя низкая температура плавления, дающая возможность обходиться при стыковке трубок обычной газовой горелкой.
Медь отнюдь не является дешёвым металлом, её применяют только там, где такие расходы оправданы. Это не только установка систем охлаждения и кондиционирования. Этот металл, относящийся к категории цветных, практически не окисляется. Он не боится соприкосновения с другими металлами, и поэтому широко применяется как в химической и пищевой промышленности, так и в машиностроении.

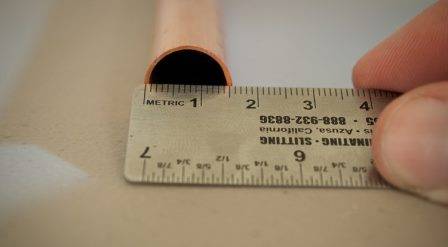

При обозначении изделий, например, труба медная диаметр 8 мм, имеется в виду один из основных параметров труб – внешний диаметр. От этого показателя зависит множество свойств будущего трубопровода (рабочее давление, длина и т.д.). Необходимо уметь оперировать такими величинами, как дюймы и миллиметры, так как согласно ГОСТ, они являются основными измерителями этого параметра. Цифровой эквивалент значений таких параметров, как длина и диаметр, часто используется в формулах при различных расчетах.
На сегодняшний день, можно выделить следующие диаметры медных труб, которые, так или иначе, фигурируют в таблицах:
 |
- Внешний;
- Внутренний;
- Номинальный.
Сама необходимость в сравнительных таблицах с диаметрами возникла из-за различных стандартов России и Европы(Все изделия связанные с медными трубами: http://rdmetall.ru/cvetmet/mednyj-prokat/mednye-truby/). Поскольку, большинство производителей труб являются иностранными, в характеристиках используются дюймы, тогда как на нашей территории оперируют значениями мм, см.
| Ø, дюйм | Наружный диаметр + толщина стенки, мм |
| 1/4 | 6.35+0.76 |
| 3/8 | 9.52+0.81 |
| 1/2 | 12.7+0.81 |
| 5/8 | 15.9+0.90 |
| 3/4 | 19.05+0.89 |
| 7/8 | 22.23+1.14 |
| 1 | 25.4+1.14 |
| 1 1/8 | 28.58+1.27 |
| 1 3/8 | 34.93+1.40 |
| 1 5/8 | 41.27+1.53 |
| 2 1/8 | 53.98+1.78 |
| 2 5/8 | 66.68+2.03 |
| 3 1/8 | 79.39+2.30 |
| 3 5/8 | 92.08+2.54 |
| 4 1/8 | 104.74+2.80 |
Прокладка и монтаж медных труб кондиционера
Процесс монтажа медной фреоновой магистрали в системах кондиционирования выглядит следующим образом:
- Для начала нужно высчитать протяженность трубопровода. Для этого меряют расстояние между наружным и внутренним блоком и прибавляют к нему 50-100 см. Благодаря этому запасу трубы можно правильно соединить в единую магистраль.
- При необходимости для получения трубопровода нужной длины соединяют несколько отрезков медных трубок. Для их стыковки используют пайку или фитинги. Максимальной герметичности можно добиться только пайкой.
- Слишком длинную магистраль обрезают. В работе используют труборез, который дает ровный срез. Если вместо него использовать ножовку, то кроме неровного среза образуется много стружки, которая попадет в магистраль и выведет из строя климатическое оборудование.
- Место среза хорошо зачищают от заусениц, чтобы получить ровный и гладкий край.
- На патрубках подключения, идущих из блока кондиционера, снимают накидные гайки и надевают их на подготовленные трубки.
- Края трубопровода развальцовывают. Для этого на конце трубки с гайкой устанавливают держатель на длину в 0,2 см. После этого трубу жестко фиксируют и развальцовывают методом вращения рычага специального приспособления.
- После этого медную магистраль укладывают в изоляционный рукав. Пренебрегать этим этапом не стоит, поскольку снижение теплопотерь хладагента способствует уменьшению расхода электроэнергии и самого фреона.
- При необходимости трубопровод сгибают, чтобы проложить его в штробе, или пропустить через отверстие в наружной стене. Для сгибания труб диаметром ½ дюйма никакое дополнительное оборудование не используют. Если сечение трубопровода больше, то сгибание ведут с использованием трубогиба.
- Подготовленную фреоновую трассу подключают к патрубкам кондиционера. Аналогично выполняют подключение второй магистрали. После подсоединения всех трубок трассу проверяют на герметичность при помощи течеискателя.
При подключении медного трубопровода к климатическому оборудованию соблюдают следующие правила:
Для затягивания фиксирующей гайки используют ключ с ограничителем крутящего момента
Для достижения необходимой герметичности прикладывают усилие в 50 килограмм.
При подсоединении труб к агрегату не используют герметизирующие прокладки, потому что мягкая медь сама обеспечивает герметичное прилегание.
Во время работы важно следить за чистотой внутреннего пространства фреоновой магистрали, потому что даже малейшие частицы мусора, грязи или влага выведут оборудование из строя.. Для эффективной и бесперебойной работы климатического оборудования важно не только правильно подобрать трубопроводы для соединения двух блоков, но и провести их подключения с соблюдением правил
Для эффективной и бесперебойной работы климатического оборудования важно не только правильно подобрать трубопроводы для соединения двух блоков, но и провести их подключения с соблюдением правил

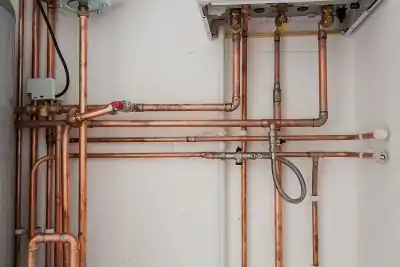

Достоинства и недостатки медных труб для отопления
Для изготовления медных труб используется только высококачественная медь. В некоторых случаях применяются сплавы данного материала с цинком. Чаще всего сверху изделия покрываются полиэтиленовым слоем или декорируются при помощи ПВХ. Это существенным образом улучшает их внешний вид, снижая потери тепловой энергии.
Основные преимущества медных труб:
- длительный срок эксплуатации;
- небольшая масса;
- выдерживание как низких, так и высоких температур;
- отсутствие необходимости осуществлять дополнительную внешнюю отделку;
- возможность использования после цикла заморозки и разморозки;
- гладкая внутренняя поверхность, не позволяющая накапливаться известковым отложениям;
- небольшой коэффициент температурного расширения;
- высокий уровень устойчивости к окислению и т. д.
Как и любые другие трубопроводы, медные изделия имеют ряд недостатков, на которые стоит обратить внимание перед покупкой:
- полная несовместимость с другими материалами;
- высокая стоимость;
- мягкость и пластичность, неблагоприятно сказывающиеся на системах, где есть твердые частицы в теплоносителе;
- необходимость изоляции от блуждающих токов;
- сложность монтажа;
- необходимость бережной эксплуатации.
Некоторые из перечисленных достоинств и недостатков можно воспринимать двояко.
Это касается пластичности и высокой теплопроводности. Мягкость, к примеру, позволяет легко сгибать трубы, но при этом их нужно фиксировать через очень малые расстояния.
Что касается высокой теплопроводности, то она является положительным фактором лишь при открытой схеме размещения, в таком случае прогревание происходит весьма эффективно.
Типы медных трубок
В настоящее время существует несколько разнообразных типов медных труб. Каждый из них имеет особенности эксплуатации и использования. Классифицируют изделия по 5 признакам:
- По составу материала. Иногда применяется чистая медь, но в большинстве случаев из нее делают сплавы, добавляя цинк или олово. На сегодняшний момент состав медных труб регламентируется в соответствии с ГОСТом 859 и ГОСТом 15527.
- По способу изготовления. Медные трубы бывают тянутыми холоднотканными или же тянутыми из сварной заготовки. В первом случае изделия помечаются индексом «Д», а во втором — индексом «С».
- По наличию шва. Те варианты, которые его не имеют, называются цельнотянутыми. Если швы присутствуют, то трубы изготовлены из сварной заготовки.
- По толщине стенок. Медные трубы могут быть как тонкостенными, так и толстостенными. В первом случае толщина стенок в пределах от 0,2 до 0,7 миллиметров, а во втором — от 0,8 до 1 мм. Тонкостенные трубы чаще всего не используются для систем отопления в отличие от толстостенных. При этом в жилых зданиях преимущественно применяются те изделия, в которых толщина стенок доходит даже до 1,5 миллиметров.
- По наличию или отсутствию защиты. Трубы могут быть без защиты или же с изоляцией. Во втором случае используются пластиковые материалы, такие как ПВХ и полиэтилен. Их роль заключается в предотвращении механических повреждений.
Популярные производители
Основные страны, в которых производятся медные трубы — Германия, США, Россия, Китай и Украина. Наиболее популярные бренды:
- KME;
- Majdanpek;
- Frigotec;
- Mueller;
- Hailiang;
- Wieland;
- «АРЛАН-МЕТ»;
- «Артемовский завод по обработке металлов»;
- «ТРАСТ-Контракт».

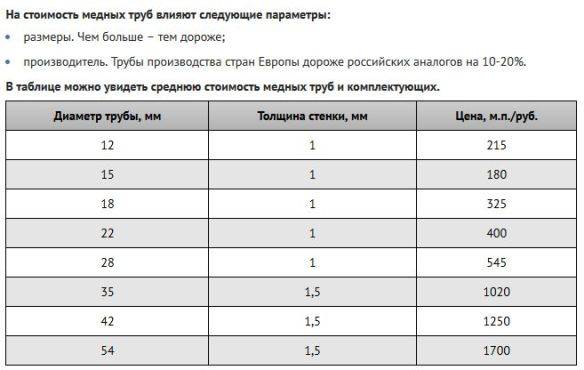

Стоимость медных труб зависит от нескольких факторов, среди которых наиболее важными считаются диаметр, место производства, тип изготовления, состав. Изделия с диаметром 6 мм можно приобрести за 117—142 рубля за 1 метр. Если величина просвета достигает 22 миллиметров, цена повышается до 409—484 рублей за 1 метр.
Дюймы против мм. Откуда путаница и когда необходима таблица соответствия
Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.
Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).
Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.
Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.
Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.
Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.
В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.
Таблица соответствия условного прохода дюймам
| Ду | Дюймы | Ду | Дюймы | Ду | Дюймы |
| 6 | 1/8″ | 150 | 6″ | 900 | 36″ |
| 8 | 1/4″ | 175 | 7″ | 1000 | 40″ |
| 10 | 3/8″ | 200 | 8″ | 1050 | 42″ |
| 15 | 1/2″ | 225 | 9″ | 1100 | 44″ |
| 20 | 3/4″ | 250 | 10″ | 1200 | 48″ |
| 25 | 1″ | 275 | 11″ | 1300 | 52″ |
| 32 | 1(1/4)» | 300 | 12″ | 1400 | 56″ |
| 40 | 1(1/2)» | 350 | 14″ | 1500 | 60″ |
| 50 | 2″ | 400 | 16″ | 1600 | 64″ |
| 65 | 2(1/2)» | 450 | 18″ | 1700 | 68″ |
| 80 | 3″ | 500 | 20″ | 1800 | 72″ |
| 90 | 3(1/2)» | 600 | 24″ | 1900 | 76″ |
| 100 | 4″ | 700 | 28″ | 2000 | 80″ |
| 125 | 5″ | 800 | 32″ | 2200 | 88″ |
Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.
| Условный проход трубы Dy. мм | Диаметр резьбы G». дюйм | Наружный диаметр трубы Dn. мм | ||
| Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75 | Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл) | Полимерная труба. ПЭ, ПП, ПВХ | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21.3 | 20 | 20 |
| 20 | 3/4″ | 26.8 | 26 | 25 |
| 25 | 1″ | 33.5 | 32 | 32 |
| 32 | 1 1/4″ | 42.3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75.5 | 76 | 75 |
| 80 | 3″ | 88.5 | 89 | 90 |
| 90 | 3 1/2″ | 101.3 | ||
| 100 | 4″ | 114 | 108 | 110 |
| 125 | 5″ | 140 | 133 | 125 |
| 150 | 6″ | 165 | 159 | 160 |
| 160 | 6 1/2″ | 180 | 180 | |
| 200 | 219 | 225 | ||
| 225 | 245 | 250 | ||
| 250 | 273 | 280 | ||
| 300 | 325 | 315 | ||
| 400 | 426 | 400 |
ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах
ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах
SMS — шведский стандарт диаметров труб и запорной арматуры
DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458
ДУ (Dy) — условный проход
Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>
Таблица соответствия условного диаметра труб с международной маркировкой
| ГОСТ | ISO дюйм | ISO мм | SMS мм | DIN мм | ДУ |
| 8 | 1/8 | 10,30 | 5 | ||
| 10 | 1/4 | 13,70 | 6,35 | 8 | |
| 12 | 3/8 | 17,20 | 9,54 | 12,00 | 10 |
| 18 | 1/2 | 21,30 | 12,70 | 18,00 | 15 |
| 25 | 3/4 | 26,90 | 19,05 | 23(23) | 20 |
| 32 | 1 | 33,70 | 25,00 | 28,00 | 25 |
| 38 | 1 ¼ | 42,40 | 31,75 | 34(35) | 32 |
| 45 | 1 ½ | 48,30 | 38,00 | 40,43 | 40 |
| 57 | 2 | 60,30 | 50,80 | 52,53 | 50 |
| 76 | 2 ½ | 76,10 | 63,50 | 70,00 | 65 |
| 89 | 3 | 88,90 | 76,10 | 84,85 | 80 |
| 108 | 4 | 114,30 | 101,60 | 104,00 | 100 |
| 133 | 5 | 139,70 | 129,00 | 129,00 | 125 |
| 159 | 6 | 168,30 | 154,00 | 154,00 | 150 |
| 219 | 8 | 219,00 | 204,00 | 204,00 | 200 |
| 273 | 10 | 273,00 | 254,00 | 254,00 | 250 |
Диаметры и другие характеристики трубы из нержавеющей стали
| Проход, мм | Диаметр наружн., мм | Толщина стенок, мм | Масса 1 м трубы (кг) | ||
| стандартных | усиленных | стандартных | усиленных | ||
| 10 | 17 | 2.2 | 2.8 | 0.61 | 0.74 |
| 15 | 21.3 | 2.8 | 3.2 | 1.28 | 1.43 |
| 20 | 26.8 | 2.8 | 3.2 | 1.66 | 1.86 |
| 25 | 33.5 | 3.2 | 4 | 2.39 | 2.91 |
| 32 | 42.3 | 3.2 | 4 | 3.09 | 3.78 |
| 40 | 48 | 3.5 | 4 | 3.84 | 4.34 |
| 50 | 60 | 3.5 | 4.5 | 4.88 | 6.16 |
| 65 | 75.5 | 4 | 4.5 | 7.05 | 7.88 |
| 80 | 88.5 | 4 | 4.5 | 8.34 | 9.32 |
| 100 | 114 | 4.5 | 5 | 12.15 | 13.44 |
| 125 | 140 | 4.5 | 5.5 | 15.04 | 18.24 |
| 150 | 165 | 4.5 | 5.5 | 17.81 | 21.63 |
Алюминиевая труба для монтажа кондиционеров
Во время монтажа рекомендуется:
- перед началом работы очистить инструменты, чтобы медь или другие металлы не привели к коррозии;
- защищать от взаимодействия с окружающей средой места соединений;
- зачищать кромку патрубка, чтобы избежать трещин во время развальцовки;
- основательно уплотнять соединения двух металлов;
- в местах соединений использовать термоусаживаемую муфту с клеевой прокладкой;
- при установке снаружи использовать защиту термоусаживаемой муфты от внешней среды (краска, специальный короб).
Нельзя подвергать воздействию влаги, стекающей с медных или других металлических труб, а также хранить с другими металлическими изделиями, которые могут их загрязнять.
Медные трубы для кондиционера
медная труба в бухте
Для фреоновых магистралей кондиционера используют медные трубы, которые соответствуют ГОСТ стандартам по размеру диаметра, если выпуск производится отечественной компанией, и DINy или ISO стандартам, если это импортный материал.
Требования ГОСТ
Как правило, в таких нормативных документах указываются основные параметры и размеры, которым должен соответствовать товар, а именно:
- толщина стенок труб;
- диаметр труб и фитингов;
- вес изделия;
- содержание меди в процентном выражении;
- способ производства.
В России по стандартам ГОСТ медные трубы для кондиционеров и холодильников должны соответствовать следующим параметрам:
- изделия из отожженной меди имеют диаметр не более 7/8, а толщина стенок не превышает 0,65 мм;
- изделия из неотожженной меди имеют диаметр более 7/8, а толщина стенок не превышает 0, 85 мм.
Поставляются медные трубы в бухтах с заглушенными концами или готовыми отрезками до 4 метров в длину. Бухты тоже могут иметь разные размеры – от пары до нескольких десятков метров.
Любая компания, оказывающая услуги по монтажу климатической техники, обязана предоставить сертификат качества как на медную трубу для кондиционеров, так и на другие материалы, применяемые при установке охлаждающих устройств.
В этой таблице приведены некоторые параметры, которым по ГОСТ медных труб для кондиционеров должны соответствовать готовые изделия.
| Номинальный диаметр в дюймах | Толщина (мм) | Вес трубы (кг/м) |
| 1/2 | 1,0 | 0,42 |
| 3/4 | 1,15 | 0,68 |
| 1 | 1,25 | 0,97 |
| 1-1/2 | 1,5 | 1,7 |
| 2 | 1,75 | 2,6 |
| 2-1/2 | 2,0 | 3,7 |
| 3 | 2,25 | 5,0 |
У трубных изделий из меди, произведенных по зарубежным стандартам, эти параметры могут немного отличаться.
Преимущества
фитинги
Почему именно этот металл используют для изготовления связующей фреоновой магистрали? Дело в том, что медь – это конструкционный материал, проявляющий идеальные свойства для монтажа кондиционерных коммуникаций. Она:
- имеет высокую степень устойчивости к коррозии, что исключает изменение сечения;
- обладает высокой прочностью относительно воздействия химически активных веществ (хладагента и масел);
- устойчива к колебаниям температуры в пределах от -150°C до +150°C;
- невосприимчива к воздействию ультрафиолета и теплового излучения.
Изделия из отожженной меди легко гнутся, с ними развальцовка кондиционерных труб не доставляет никаких проблем. С необработанной медью сложно произвести подобные действия, поэтому для стыковки элементов труб между собой применяют фитинги – муфты и уголки.
Монтаж
Для начала проверяют размер трубы и отрезают нужную длину с учетом небольшого запаса. Перед резкой обязательно выпрямляют изделие и устанавливают его в ролики резака так, чтобы нож находился перпендикулярно относительно него.
Отрезают изделие труборезом. Распиливать его нельзя, так как останутся неровности и шероховатости.
Установка фреоновой магистрали требует аккуратности и наличия комплекта монтажных инструментов.
Направив трубу концом вниз, риммером зачищают ее от заусенцев. Если оставить какие-либо неровности, может произойти утечка газа, и кондиционер перестанет работать.
после развальцовки
Дальше переходят к развальцовке кондиционерных труб, загнув их трубогибом. Радиус сгиба должен быть не меньше двух диаметров. Нельзя сгибать и разгибать изделия больше 3 раз. При трассировке избегают резких поворотов, чтобы не деформировать края и не уменьшить «рабочее» сечение.
После того, как развальцовка труб у кондиционера закончена, переходят к пайке элементов трубопровода между собой. Для холодильного оборудования используют серебряный и медно-фосфорный припой. Потом переходят к подсоединению трубопроводов к сервисным кранам внешнего и внутреннего блоков. Здесь применяют либо переходники, либо сварку.

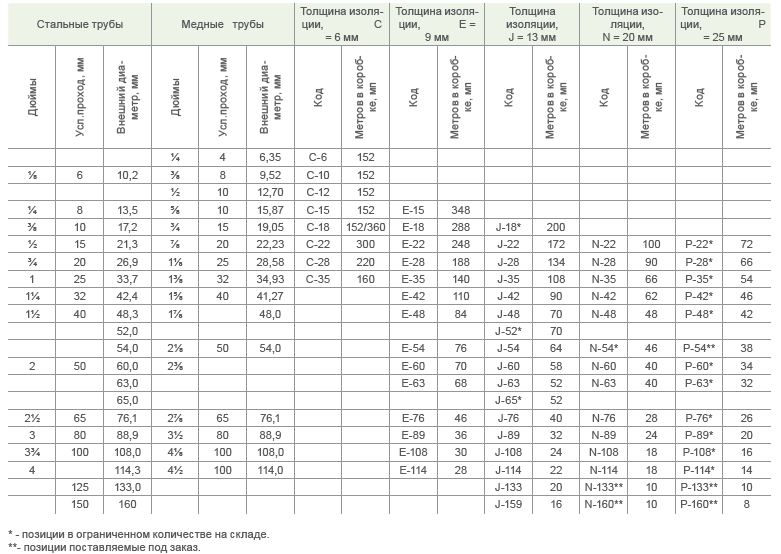

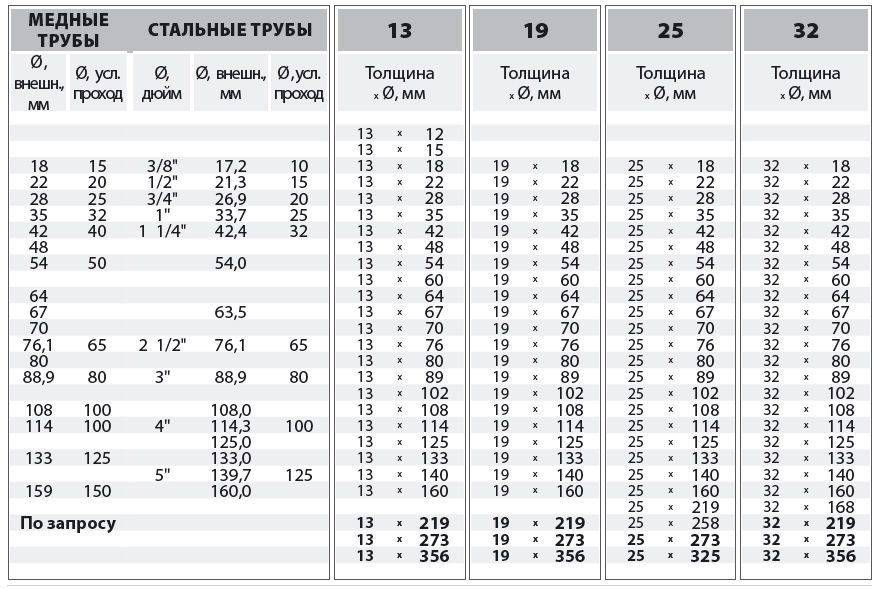

Изоляция медных труб
изоляция
Не стоит забывать об изоляции для медных труб кондиционеров, которая служит им утеплителем и не дает образовываться конденсату. Ее обычно делают из вспененного полимерного каучука, обладающего очень низкой удельной плотностью. Трубопровод с хладагентом теплоизолируют по всей длине, просто надев изоляцию сверху. Швы склеивают силиконовым герметиком или заматывают изолентой.
На фитинги и другие сложные участки изоляция для медных труб кондиционеров не надевается. Желательно максимально сократить число швов в механической и тепловой защите, чтобы не произошло падение производительности устройства.
У медных труб кондиционеров качественная изоляция способна выдержать температурный диапазон от -30°C до +80°C. Она легко режется, без усилий натягивается на трубопровод и имеет высокую прочность.
