Устройство мауэрлата в строительстве крыши

Подготовка к монтажу и расчет конструкции

Порядок возведения односкатной конструкции кровли весьма несложен, поскольку размеры строения небольшие то легко подбираются стропила, перекрывающие пролет между торцевых стен и опирающиеся на эти же стены. Наклон ската крыши выбирается под углом, обеспечивающим сход осадков, и зависит от перепада высоты фронтальной и задней стен. Регулируется угол наклона крыши двумя способами:

• Либо при возведении одной из стен, как правило, фронтальной, закладывается большая высота, чем противоположная;
• Либо на одной из стен крепятся специальные подпорки, для опоры верхних оконечностей стропил.

Первый вариант наиболее предпочтителен при сооружении из штучных элементов. Во втором случаи есть возможность сэкономить материалы, являющиеся основой для строительства стены. По строительным канонам конструкция кровли с одним скатом должна иметь угол наклона не превышающей 50-60°. Наиболее распространенным является наклон в 14-36°, но в конкретных случаях следует учитывать природные факторы и местные условия. В первую очередь стропильная система обязана выдержать свой вес и переносить внешние факторы создающие нагрузку – ветер и снег. Такие внешние нагрузки прямо пропорциональны угла наклоны крыши. А также важен правильный выбор кровельного материала. Конструктивная надежность кровли зависит также от величины шага укладки стропил. Короткий шаг дает более высокую расчетную нагрузку, которую способна выдержать кровля. Но при слишком малом шаге укладки стропил есть риск превысить вес конструкции, что в свою очередь приведет к повышенной нагрузке на стены и фундамент строения. Тогда как слишком большой шаг укладки стропил не позволит возвести прочную и надежную крышу, устойчивую к природным воздействиям.

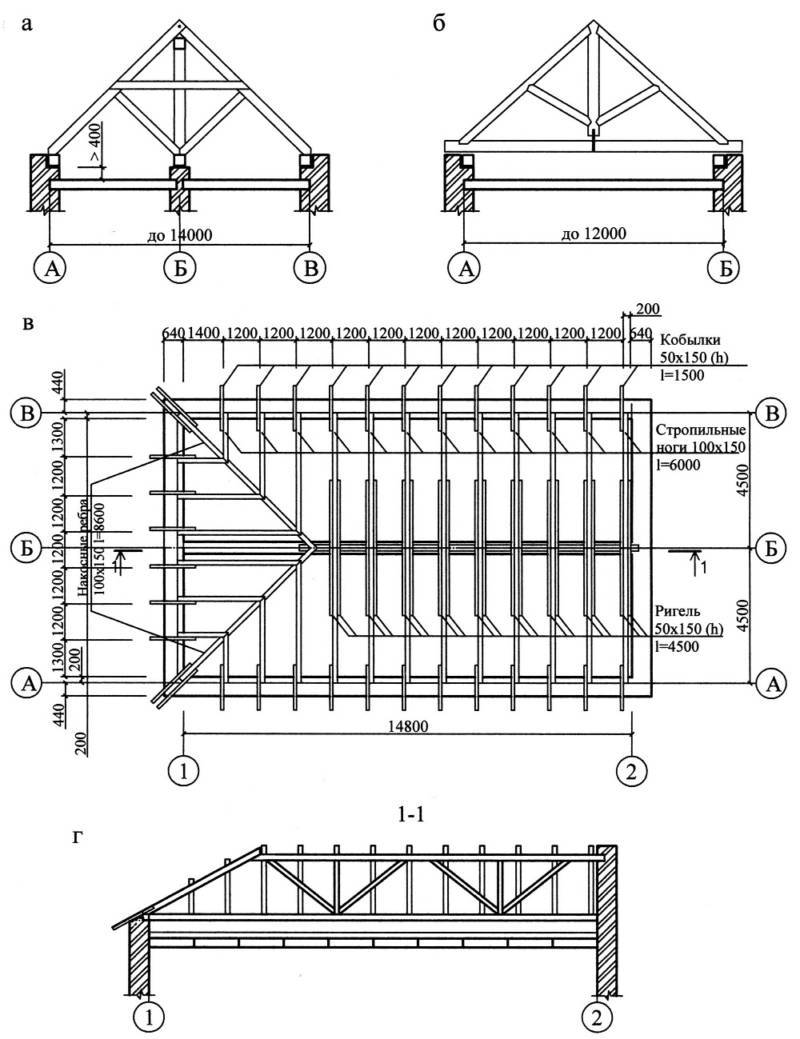

Для расчета стропильных конструкций существуют компьютерные программы ускоряющие расчет и облегчающие подбор вариантов. Хотя расчет односкатной кровли можно выполнить и вручную. В планируемом проекте крыши необходимо отразить шаг стропил, их размеры и материал, а также схемы исполнения узлов стропильной системы. Как правило, стропила односкатной кровли с небольшими пролетами изготавливаются из деревянных досок и балок. В случаях, когда ширина пролета более 4,5 метров, следует удлинить стропильные «ноги». Применяемы древесные элементы стропил, брус, доски и проч. необходимо тщательно просушить и проверить на предмет повреждений, влияющих на прочность материала. Рекомендуется перед началом монтажа все деревянные элементы обработать специальным составом, защищающим от огня и микроорганизмов, дабы уберечь стропильную систему от случайного возгорания и удлинить время службы.

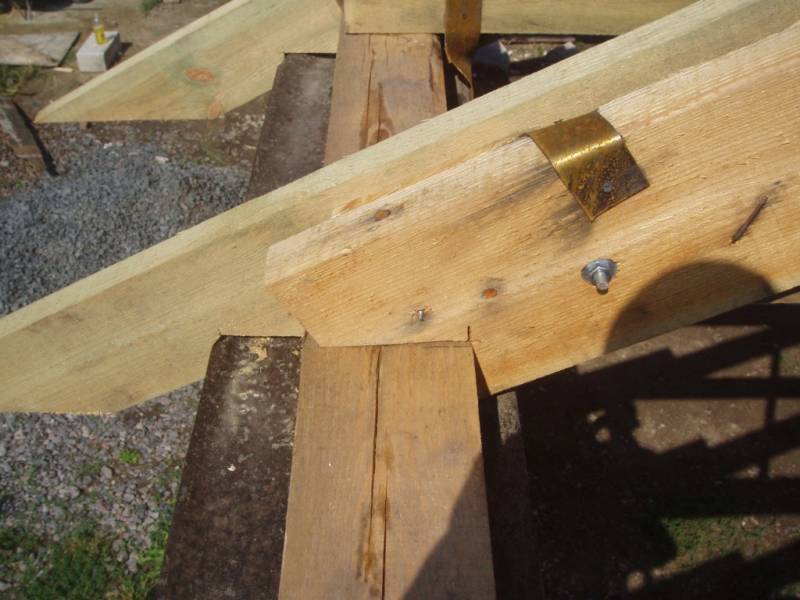

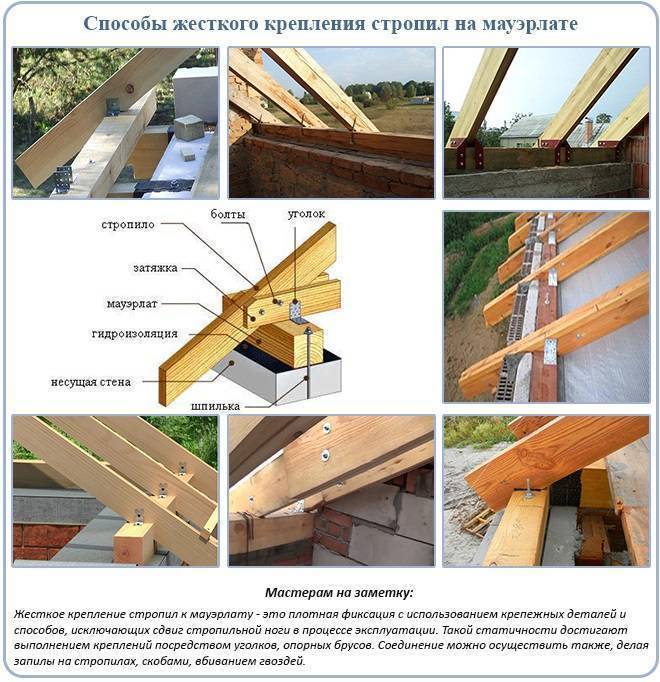

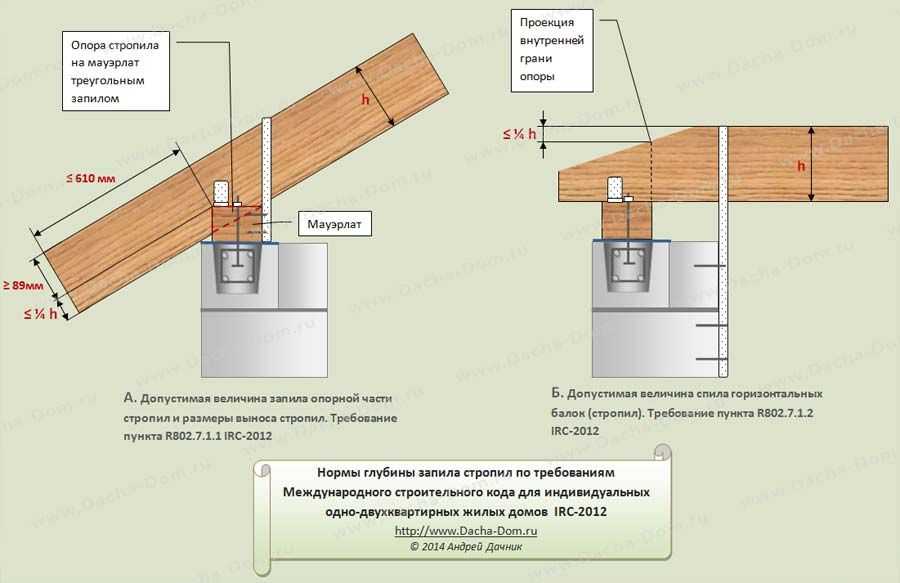

Установка стропил на мауэрлат: полезные советы

Итак, теперь подытожим все, что мы ранее описали и закрепим это в виде советов, которые будут полезны при монтаже кровельной системы. От правильно проведенных работ зависит устойчивость крыши, ее долговечность, способность вынести сильный ураганный ветер, тяжелые осадки.

1. Обязательно используйте рубероид при монтаже мауэрлата, чтобы избежать гниения дерева.
2. При сцеплении балок мауэрлата по длине стены. нельзя использовать слишком короткие участки. Необходимо соединять максимально длинные балки.
3. Длина опорной доски может составлять не больше одного метра.
4. Необходимо обеспечивать максимальное прилегание деревянных элементов при монтаже. Это обеспечит хорошее крепление.
5. При креплении болтами обязательно устанавливайте шайбы. а также металлические пластины. При их отсутствии гайка со временем может быть утоплена в древесину, от этого крепление расшатается.
6. Вместо рубероида можно использовать иные гидроизоляционные материалы. Это может быть дешевый полиэтилен или иной дорогостоящий. Разницы нет.
7. После того, как работа по установке мауэрлата закончена. приступают к креплению стропил. Оно может быть жестким или шарнирным.
8. Стропильные балки крепятся с учетом максимально опасных погодных условий и расширяющего эффекта, который так или иначе со временем отразится на дереве.
9. Вся кровельная система сначала конструируется на земле. Проводятся замеры, производятся врезки в мауэрлате, распилы на стропильных ногах. В итоге все подгоняется.

Подготовительные работы

Установка мауэрлата начинается с тщательной подготовки поверхности стены. Для начала, она очищается от грязи, лишних предметов и выравнивается. На поверхности не должно быть никаких выпуклостей (застывший раствор, гвозди и т.д.). Горизонтальность проверяется с помощью строительного уровня. Если необходимо, то накладывается выравнивающий слой цементного раствора. Поверх стены обязательно накладывается слой гидроизоляции из рубероида, полиэтиленовой пленки или других водостойких материалов.

Один из самых простых способов крепления конструкции к стене – использование стальной проволоки. Такой способ может быть применен при любом стеновом материале. Для обвязки применяется стальная проволока диаметром 4-6 мм, скрученная в пучок.

Технология обвязки проста. При строительстве кирпичной стены на расстоянии 4-5 рядов до конца ее кладки закладывается подготовленная проволока с выводом концов вверх с обеих сторон стены. Шаг укладки проволоки – 65-75 см. Длина выбирается так, чтобы после установки бруса поверх кирпича концы проволоки выступали на 30-35 см. После затвердения раствора и укладки мауэрлата свободные концы скручиваются между собой сверху бруса с максимальным уплотнением. При другом стеновом материале в стене на нужном расстоянии просверливаются отверстия, в которые пропускается проволока.

Крепление бруса к стене можно осуществить с помощью стальных скоб. Для этого при кладке кирпича производится закладка деревянных брусков за 2-3 ряда до окончания стены. Шаг закладки элементов 70-80 см. Размер брусков соответствует размеру кирпича. После установки мауэрлата он закрепляется путем вбивания скобы между его брусом и деревянной закладкой.

Для достаточно легких кровельных конструкций широкое применение находит способ соединения при помощи шпилек. В этом случае они вмуровываются в стеновую кладку на глубину порядка 40-45 см. Для соединения применяются Г-образные стальные шпильки с резьбой в верхней части. Можно изготовить шпильки, приваривая вертикально стальной стержень с резьбой к металлической пластине размером около 5х5 см. Над брусом мауэрлата шпилька должна выходить на высоту не менее 25-30 мм.

Монтаж мауэрлата производится в следующем порядке:

1. При кладке стены замуровываются шпильки с шагом 65-80 см строго вертикально, резьбой вверх.
2. В брусьях мауэрлата просверливаются отверстия, строго соответствующие расположению и диаметру шпилек. Для точности разметки чаще всего используется простой метод – брус ставится сверху шпилек и по нему производятся удары с целью получения отметок от шпилек.
3. После установки конструкции на шпильки брусья притягиваются к поверхности стены гайками. Для упрочнения системы иногда применяется укрепляющая бетонная подушка. Она накладывается на поверхность стены после установки шпилек. Толщина такой подушки выбирается в пределах 15-20 см, а ширина – не более 40 см.

Для этого в брусе и стене сверлятся отверстия. Глубина отверстия в стеновой кладке должна быть не менее толщины 2-х кирпичей (не менее 15 см).

Шаг установки анкеров – 65-80 см. Анкерные болты вкручиваются в подготовленные отверстия и плотно притягивают брусья. Чаще всего анкерное соединение применяется одновременно с армирующим поясом, что позволяет обеспечить максимальную прочность.

Обновлено: 25.12.2017

103583

Шпильки для мауэрлата

Шпильки для мауэрлата играют ключевую роль в укреплении кровельной системы, обеспечивая надежное и долговечное крепление. Они созданы для предотвращения смещения мауэрлата относительно стены и гарантируют стабильность всей кровельной конструкции.

Что такое шпильки для мауэрлата

Шпильки для мауэрлата — это металлические изделия, которые используются для крепления мауэрлата к стене здания. Мауэрлат — это деревянный или металлический брус, который устанавливается по периметру стены и служит опорой для кровельной системы.

Виды шпилек

Существует несколько видов шпилек, различающихся по материалу, размеру и форме:

1. Анкерные шпильки. Обычно используются для монолитных и кирпичных стен. Они имеют резьбу на одном конце и петлю на другом.
2. Шпильки с крючком. Используются для крепления мауэрлата к бетонным и кирпичным стенам.
3. Прямые шпильки. Применяются там, где требуется прочное соединение с минимальным вмешательством в структуру стены.

Преимущества использования шпилек

1. Надежность. Шпильки предотвращают смещение мауэрлата и укрепляют всю кровельную систему.
2. Долговечность. Благодаря высококачественным материалам, из которых изготавливаются шпильки, они способны служить десятилетиями без коррозии и деформации.
3. Удобство монтажа. Из-за своей конструкции и формы, шпильки легко устанавливать, не требуя специальных инструментов.

Процесс установки

1. Подготовка. Прежде всего, определите, сколько шпилек потребуется для установки мауэрлата. В зависимости от материала стены и размеров мауэрлата может потребоваться разное количество шпилек.
2. Отметка мест установки. Сделайте разметку на стене, учитывая распределение нагрузки и интервалы между шпильками.
3. Бурение. С помощью перфоратора или бура сделайте отверстия в стене под шпильки.
4. Установка. Вставьте шпильки в отверстия и закрепите их. Если вы используете анкерные шпильки, удостоверьтесь, что они надежно закреплены в стене.

Мауэрлат в строительстве занимает особое место, выполняя важную функцию распределения нагрузок и обеспечения устойчивости конструкции. Применение различных видов мауэрлатов, их правильный выбор и монтаж требуют глубоких знаний и опыта.

Современные технологии и материалы позволяют интегрировать мауэрлат в различные архитектурные решения, соблюдая при этом строительные нормы и стандарты. Исследование данной темы подчеркивает не только техническую значимость мауэрлата, но и его роль в эстетическом оформлении зданий, делая его незаменимым элементом современного строительства.

В каких случаях требуется мауэрлат?

Эта конструкция выполняет две функции:

• Компенсация взрывной силы от стропил.
• Держатель крыши.

Взрывная сила стропил означает, что сила тяжести, действующая на скат крыши, из-за угла начинает смещаться вниз. Это давление может достигать такой силы во время сильного снегопада, что стены под его действием просто разрушаются. В тех районах, где зимой выпадают особенно обильные осадки, архитекторы рекомендуют закреплять мауэрлат.

Опасность для крыши представляет не только снег. Ветер опасен и очень легко сносит крыши

Ветру неважно, легкая это крыша или усиленная крыша, он ее унесет, если хватит сил. Именно мауэрлат, плотно прикрепленный к стропильной системе и одновременно к стенам дома, надежно скрепляет крышу и удерживает ее при сильном ветре

Крепление мауэрлата к кирпичным стенам

Класть мауэрлат на кирпичное строение следует по всему периметру. При этом система должна быть уложена близко к внутреннему краю.

Снаружи выполняется небольшой выступ, который будет защищать конструкцию от негативного влияния природных явлений.

Способы крепления мауэрлата могут быть различными. В процессе кладки следует определиться с выбором крепления кровли, так как подготовительные мероприятия для установки крыши будут проходить в определенном порядке.

При обвязке проволокой за 3-4 ряда следует закрепить катанку и поместить ее в стену.

Рекомендуется оставлять такую длину, чтобы вся толщина мауэрлата была надежно зафиксирована. Необходимо сделать столько закладок проволоки, сколько будет установлено стропил.

Чаще всего количество элементов крепежа совпадает с числом стропил. Болты вбиваются в отверстия и хорошо затягиваются.

Существует еще один вариант крепления мауэрлата для односкатной крыши с использованием пробок. Предварительно их следует обработать составом против развития гнили, плесени.

Пробки следует заложить в кладку кирпича. Место расположения креплений определяет мастер. Пробки рекомендуется устанавливать за один ряд до края стены.

Любой вариант предполагает их расположение как можно ближе к наружному краю.  Система закрепляется к пробкам скобами.

Перед тем как положить кровлю, можно заложить в кладку части арматуры. Они должны быть закреплены в кладке, которая проходит за несколько рядов до края стены.

Ее следует согнуть в виде буквы «Г», короткий край которой должен составить 25 см или немного больше. Этот край следует укладывать в нижний ряд кладки.

Фото:

Длинная часть арматуры должна выступать вертикально. Часть, которая выступает над кладкой, должна быть такая, как сечение мауэрлата, плюс 25 см.

После этого в брусе нужно сделать отверстия в тех местах, где будет проходить арматура. Когда брус будет установлен на концы арматуры, их следует загнуть и зафиксировать скобами.

Оборудование для кровельных работ

Помимо ручных инструментов застройщики охотно прибегают к электрооборудованию, которые ускоряют процесс монтажа и делают его гораздо проще. Согласитесь, что пилить электропилой гораздо сподручнее, нежели использовать стандартную ножовку.

• Электрический рубанок и электропила. Данные инструменты пригодятся при монтаже деревянных элементов обрешетки и стропильной системы вцелом
• Электрическая дрель и шуруповерт. Здесь тоже все просто. Используются при креплениях кровельного материала

При настиле стальных листов фальцевым методом вам понадобится специальный станок, который создает картины по длине, равную скату. Кстати, картиной называют сцепленные между собой отдельные элементы металла, которые в последующем будут укладываться на крышу. Как правило, их сборку производят на земле, а лишь затем поднимают на рабочее место.

Помимо всего в холодное время года некоторые кровельные покрытия имеют свойство замерзать, поэтому застройщики используют газовые горелки. Они же используются в качестве инструментов для плавки мастики.

Практически любое строительство требует наличие крана, поэтому если вы собираетесь применять очень тяжелые конструкции, решите этот вопрос с какой-нибудь фирмой еще до начала строительства – это сэкономит вам уйму времени.

Утепление мауэрлата

В процессе строительства крыши важно утеплять район мауэрлата, обеспечивая таким способом прочность основания на долгие годы. При установке балок мауэрлата необходимо в первую очередь позаботиться о гидроизоляции. Это поможет предотвратить гниение бревен основания и образование наледи, которая будет разрушать их

Это поможет предотвратить гниение бревен основания и образование наледи, которая будет разрушать их

При установке балок мауэрлата необходимо в первую очередь позаботиться о гидроизоляции. Это поможет предотвратить гниение бревен основания и образование наледи, которая будет разрушать их.

Под обработанные специальной морилкой бревна мауэрлата на всей площади рекомендуется укладывать рубероид двумя слоями. Такой вариант гидроизоляции зарекомендовал себя в течение длительного времени.

При утеплении важно добиваться, чтобы угол «фундаментальной» конструкции крыши дышал. Для решения этих задач используется комплексное заполнение пространства возле балки мауэрлата разными материалами. Например, внешний утеплительный слой ближе к балке лучше сделать из минеральной ваты, керамзита, опилок, шлака, а изнутри запенить монтажной пеной

Например, внешний утеплительный слой ближе к балке лучше сделать из минеральной ваты, керамзита, опилок, шлака, а изнутри запенить монтажной пеной.

Для придания эстетической привлекательности все это обшивается влагостойким гипсовым картоном, досками или «вагонкой», которые составят стены мансардного помещения.

Такой способ обеспечит надежное утепление и защиту от влаги мауэрлата на длительный период времени. Даже при сильных морозах небольшое промерзание возможно только со стороны улицы.

При закладке утеплителя из минеральной ваты между балками можно обойтись без дополнительной изоляции монтажной пеной. Это обеспечит лучшую циркуляцию воздуха.

Таким образом, при монтаже крыши особое внимание следует уделить установке мауэрлата и его утеплению. При этом особое внимание рекомендуется уделять следующим моментам:. При этом особое внимание рекомендуется уделять следующим моментам:

При этом особое внимание рекомендуется уделять следующим моментам:

при гидроизоляции важно укладывать материал правильной стороной, обеспечивая таким образом ее правильное функционирование; углы балок мауэрлата обязательно жестко скреплять между собой; при монтаже бревен следует тщательно придерживаться геометрической точности, поскольку мауэрлат является фундаментом крыши, и от него зависит устойчивость всей целостной кровельной конструкции. Утепление и гидроизоляция мауэрлата требуют особого внимания и серьезного подхода, поскольку от качества и тщательности проведения этих работ зависит не только тепло в доме, но и долговечность, надежность всей конструкции крыши в целом

Утепление и гидроизоляция мауэрлата требуют особого внимания и серьезного подхода, поскольку от качества и тщательности проведения этих работ зависит не только тепло в доме, но и долговечность, надежность всей конструкции крыши в целом.

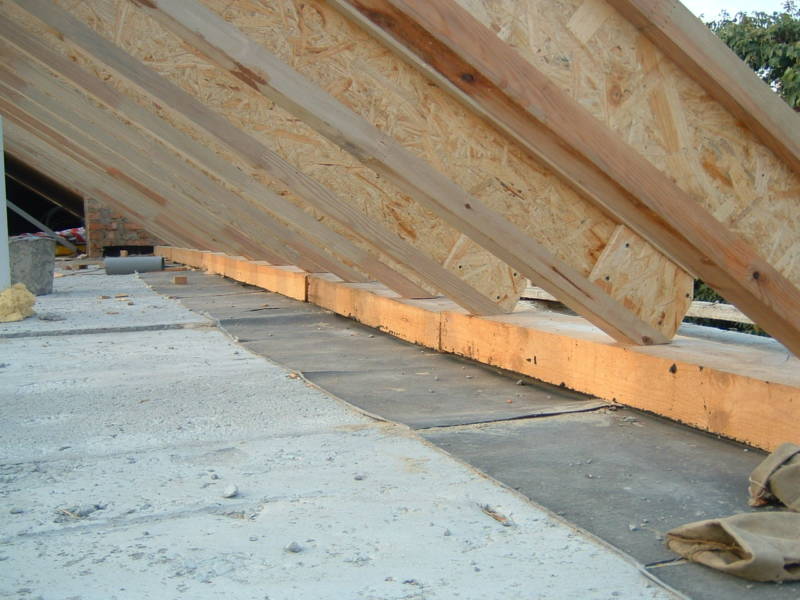

Монтаж мауэрлата кровли

Монтаж мауэрлата может выполняться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что бывает редко. Поэтому чаще всего встречается монтаж без армирующего пояса.

Мауэрлат крепится к стенам анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа закрепляют скобами на балках. А еще можно обработать края стен битумом, а потом укладывать доски. Это позволяет защитить основание от гниения и деформации. Следующие шаги заключаются в следующем:

1. Балки привязывают к единому жесткому каркасу сращиванием, которое выполняют с косым срезом и фиксируют спичкой из гвоздей или болтов. Брусья мауэрлата сращены вдоль стен и закреплены по углам
2. По мере соединения панелей они крепятся к предварительно установленным анкерным болтам. Возможна дополнительная фиксация на прочной металлической проволоке, заделанной в кладку. Концы болтов должны быть достаточно длинными, чтобы соответствовать гайкам
3. После укладки и закрепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, растянуть их и зафиксировать скобами. Также мауэрлат можно обработать защитной морилкой для предотвращения коррозии

Фиксацию подложки для крыши можно выполнить с помощью армопояса. Для этого по краю стен сооружается бетонная отливка армирующей конструкции из стержней, уложенных вдоль стен и закрепленных в прямоугольных конструкциях. Опалубка для отливки состоит из пластин, привинченных снаружи и изнутри к стенам. Внутрь арматуры заливают бетон и выжидают время закрепления от 5 дней и более.

Ширина армопояса не должна превышать толщину стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусков, скрепленных между собой врубкой или запиленных на половину толщины элементов. Если для основания используются доски размером 150х50 мм, их укладывают по три штуки в ряд. Между собой элементы аккуратно закрепляют крепкими саморезами, дополнительно устанавливаемыми на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате устройства подложки под крышу образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, часто такой зоной является место соприкосновения пола на чердаке и мауэрлата. В таких ситуациях необходима тщательная изоляция.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы необходимо обработать антисептическим составом, чтобы предотвратить развитие грибков. В качестве теплоизоляционного компонента чаще всего используется минеральная вата, также популярны листы пенополистирола, стекловолоконные материалы и пенополиуретан. Листы материала просто укладываются и приклеиваются к поверхности необходимых участков. Эффективным решением является напыляемая изоляция, а именно пенополиуретан.

Особенности гидроизоляции

предотвращение попадания влаги в конструкцию крыши – важный момент в строительстве. Гидроизоляция защищает балку от гниения и сохраняет целостность стропильной системы. Для этого балка мауэрлата оборачивается несколькими слоями рубероида или одним слоем гидроизоляции. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и огнетушащими средствами, предназначенными для дерева.

Рубероид и битум — популярная альтернатива гидроизоляции

Минимальное количество стыков, качественная древесина, отсутствие щелей – важные условия долгой службы мауэрлата. В этом случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Мауэрлат для односкатной крыши

Мауэрлат — это основная деталь кровельной системы, на которую укладывается кровля. Он принимает на себя основную нагрузку и распределяет её по стенам и фундаменту здания. Установка мауэрлата на односкатной крыше является важным этапом в строительстве и требует определённого навыка и точности.

Список инструментов

1. Молоток
2. Уровень
3. Электрическая дрель или отвертка
4. Линейка или рулетка
5. Пила (лучше электрическая)
6. Ключи и гайковерт
7. Комплект крепежных материалов (гвозди, болты и др.)
8. Строительные подставки или леса

Осмотрите поверхность крыши, убедитесь, что она ровная и чистая от мусора. Используя линейку или рулетку, проведите отметки под мауэрлат с учетом размеров и шага укладки.

Отрежьте мауэрлаты нужной длины, следуя рекомендациям производителя или проекту. Закрепите под мауэрлат специальные опоры или кронштейны, учитывая нагрузки и особенности конструкции.

Уложите мауэрлат на опоры, проверьте горизонтальность уровнем и закрепите крепежными элементами. При необходимости усилите крепление мауэрлата с использованием дополнительных болтов или гвоздей.

Внимательно осмотрите установленный мауэрлат, проверьте надежность крепления и правильность распределения по всей длине. Установленный мауэрлат готов к монтажу стропил и других элементов крыши.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

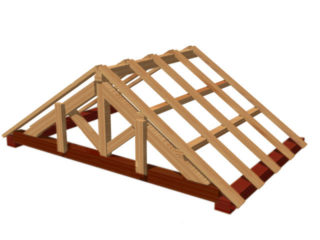

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Необходимость и назначение

Мауэрлат распределяет нагрузку кровли на стены

Мауэрлат – это основание конструкции крыши. Элемент выполняет ряд разных задач одновременно:

• Роль основания для монтажа стропил. Крепление мауэрлата помогает объединить их в единую систему.
• Распределение нагрузки, которую приходится нести стенам. Мауэрлаты способствуют увеличению площади воздействия каждого элемента. Это нивелирует неоднородность распределения создаваемых снегом и ветром усилий.
• Компенсация распирания ног стропил.
• Соединение каркаса кровли со стеновыми конструкциями. Устройство мауэрлата создает устойчивую связку крыши с остальным зданием. Благодаря этому ее не сорвут даже мощные ветровые порывы.

Следует разобраться, можно ли возводить крышу без мауэрлата и для каких видов построек существует потребность в нем. Если речь идет о каркасном или легком деревянном домике, этот узел конструкции может быть проигнорирован. Там его функции выполняют бруски либо финальный венец. Если кровля сделана из металла, за рассматриваемые задачи отвечает верховая поперечная перекладина, сделанная из швеллера или высокопрочной трубы.
