Машина для откачки канализации: виды, устройство и принцип работы

Модель КО-503

Эта помпа монтируется на ассенизатор, что позволяет выкачивать канализационные нечистоты. Для дизельного автомобиля необходимо приобретать оборудование с правосторонним роторным вращением.

Тогда как карбюраторную машину следует комплектовать оборудованием с левосторонним вращением.

Чтобы определить направление вращения, необходимо посмотреть на стрелку, изображенную на корпусе. Кроме того, если смотреть с торцевой стороны вала, в случае его кручения по часовой стрелке это будет означать, что кручение правостороннее, если же наоборот, тогда – левостороннее.

Оборудование создано по принципу емкостного вакуумного нагнетания воздуха, а также генерирования внутри емкостного вакуума.

Используемые цистерны обычно монтируются на базе ГАЗ-3309, 53.

К тому же помпа используется в емкостях ПЦФ-3, ПЦФ-4, что позволяет откачивать или закачивать нечистоты внутрь. Во время использования оборудования необходимо:

гарантировать настроенную подачу масла при помощи смазочной системы помпы;
вовремя производить замену изношенных лопаток;
не допускать безостановочной работы помпы более 60 минут.

Параметры насоса позволяют ему функционировать в диапазоне температур от -20 до +40°С. Благодаря разряжению, которое создается помпой, происходит заполнение или опорожнение емкости.

Следует отметить, что корпус помпы сделан из чугуна. Он закрыт крышками с подшипниками, которые фактически позволяют производить роторное вращение.

В роторные пазы вмонтированы лопатки. Также корпус помпы имеет отверстия, через которые происходит смазывание оборудования.

Кроме того, на остове прикреплен масляный бачок, откуда смазка в нужном объеме, регулируемом специальными винтами, поступает для смазывания деталей.

Маркировка КО-503 0214100 говорит о том, что это помпа с левосторонним роторным кручением, тогда как КО-503 0214100-02 указывает на помпу с правосторонним кручением.

Откачка канализации своими руками

Очистка ручным способом используется, когда:

объем извлекаемых стоков незначительный;
цель откачки только извлечение активного осадка;
механическая прочистка при наличии автономной канализации;
нет возможности организовать доступ к канализации специальной технике;
финансовые ограничения (нет средств на услуги ассенизатора).

Общее требование при выполнении самостоятельной откачки – заранее позаботиться об утилизации стоков. Обычно для этого используется герметичная емкость, чаще бочка для откачки канализации (пластиковая, редко металлическая), с помощью которой транспортируют стоки к месту их утилизации.

Откачка канализации вручную

Работы ведутся с обязательным применением средств защиты, причем задействовать нужно несколько человек (для подстраховки). Выкачка происходит без насоса. Жидкая составляющая стоков извлекается ведром, илистая – с помощью ведра и лопаты. Так же, механическим способом устраняются отложения на стенках принимающей емкости.

Выбор в пользу этого способа обычно делают на даче, где ассенизация недоступна или слишком дорогая.

К числу недостатков относят: крайне неприятное выполнение работ, наличие запахов, возможность загрязнить окружающую площадь участка, длительность процедуры. Как свидетельствуют отзывы, мало у кого хватает терпения выполнить процедуру в полном объеме, из-за чего периодичность её проведения возрастает.

Откачка канализации с использованием откачивающего насоса

Довольно высокая цена на приобретение окупается за одну откачку. А для работы с насосом не нужно никаких навыков.

Совет. Эффективному удалению донного ила поможет такой прием, как перемешивание стоков подручными средствами.

Рекомендуем материал по теме – откачка септиков, выгребных ям и канализационных колодцев

Технические характеристики моделей

Ассенизаторы имеют разные рабочие характеристики. Размеры автомобиля зависят от его производительности. Наиболее эффективной техникой является та, что подходит для выполнения задач пользователя. В таблице представлены основные параметры стандартных машин:

Марка	Технические характеристики
Вместимость цистерны(м3)	Производительность насоса (м3/час)	Размеры(мм)	Остановка откачки при заполнении резервуара
ГАЗ 3307	4	240	700025002500	Автоматическая остановка двигателя
ГАЗ 3309	3,75	240	700022002600	Электромеханический клапан
ГАЗ 53	5	260	7600250030000	Механическое отключение
КАМАЗ 65115	10	310	830025503180	Механическое отключение

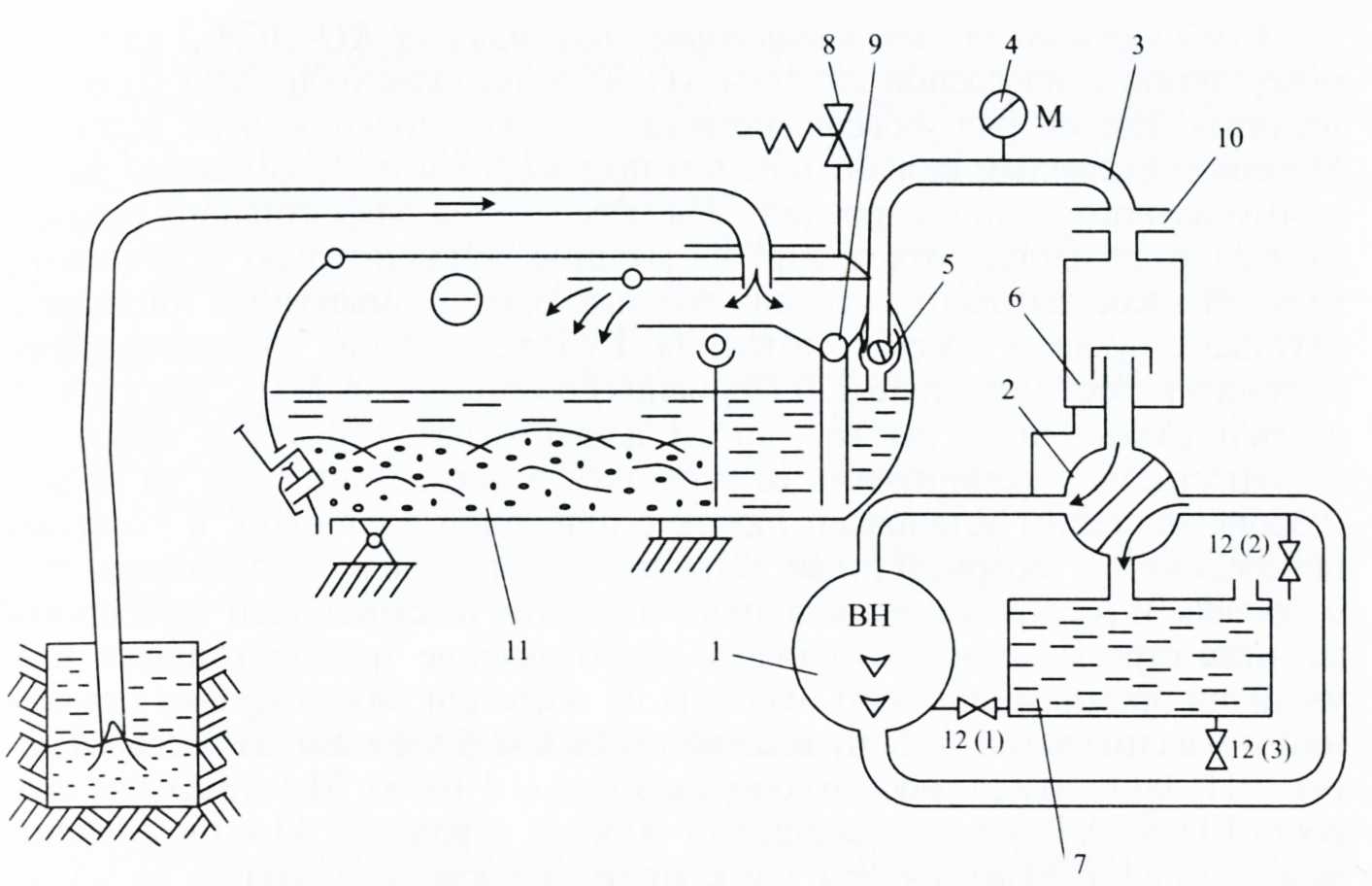

Устройство

Спецтехника для откачки отходов комплектуется соответствующим технологическим оборудованием. Устройство ассенизаторской машины следующее:

накопительная цистерна или емкость для временного хранения и транспортировки фекальной жидкости;
вакуумный насос с приводом;
всасывающий шланг;
система трубопровода;
технологический кран управления;
приемный люк;
сигнальное устройство, оповещающее о работе предохранителя;
электрооборудование.

Вместимость бочки

Технологический объем бочки ассенизаторской машины определяется параметрами автомобиля. В отечественных моделях цистерна-резервуар может вмещать до 12 м3 жидкости, в импортных – до 16м3. Спецтехнику подбирают в зависимости от поставленных задач.

Существуют такие размеры ассенизаторской машины:

Малогабаритные модели, предназначенные для частных канализационных септиков. Объем бочки в этом случае не превышает 4 м3.
Вместительные автомобили промышленного типа с объемом резервуара 10–12 м3 используются для очистки скважин от жидких фракций. Они более производительные, по сравнению со своими аналогами.
Илососы, оснащены мощным оборудованием, позволяющим откачивать плотные отходы: жидкость с грязью, илом, нефтешламом или глиной.

Последние, в отличие от стандартных ассенизаторских машин, могут иметь водяной плунжерный насос, а также бочку меньшей емкости для промывочной воды.

Вакуумный насос для откачки канализации

Наличие автономной канализации предполагает ее регулярную очистку. Если эту процедуру вовремя не выполнять, то на участке ухудшатся санитарные условия, септик или выгребная яма окажутся переполненными. А дальше будет еще сложнее производить уход за индивидуальной канализацией. Откачать нечистоты быстро и качественно вам поможет вызванная ассенизаторская машина, укомплектованная соответствующим оборудованием. Основным элементом, задействованным в процессе откачки, является вакуумный насос для откачки канализации. С его помощью машина буквально за считанные минуты произведет очистку вашего сливного сооружения.

Как происходит процесс откачки канализации?

Процесс откачки канализации обычно начинается с того, что ассенизатор подсоединяется к канализационной системе с помощью гибкого шланга. Шланг способен достичь удаленных участков подземных труб, чтобы откачать канализацию из всех точек системы.

1. Подсоединение шланга и настройка ассенизатора

Перед началом работы ассенизатора, шланг подсоединяется к специальному входному клапану, который обеспечивает плотное соединение между системой канализации и ассенизатором. Ассенизатор также проверяет работоспособность оборудования и регулирует настройки перед началом работы.

2. Включение насоса и откачка канализации

После подготовительного этапа ассенизатор включает насос, который создает вакуум и приводит в движение сточные воды и отходы. С помощью этого вакуума канализационные отходы затягиваются внутрь ассенизатора через шланг.

Ассенизатор продолжает откачивать канализацию до тех пор, пока все сточные воды и отходы не будут удалены из системы. Это включает в себя устранение всех загрязнений и прочих материалов, которые могут находиться в канализационной системе.

3. Транспортировка и утилизация откачанной канализации

После того, как канализация полностью откачана, ассенизатор перевозит сточные воды и отходы в специальные участки, предназначенные для их дальнейшей утилизации или очистки. В некоторых случаях, откачанная канализация может быть направлена в обработочные заводы, где она будет обработана и очищена от вредных примесей.

В результате процесса откачки канализации, окружающая среда остается чистой и безопасной для использования. Ассенизаторы играют важную роль в поддержании комфортной и безопасной жизни в городских и сельских регионах.

Виды ассенизационной техники

На заре развития ассенизационной техники было реализовано два модельных ряда спецтехники. К первой группе относились машины, которые осуществляли отсос коллекторным способом, то есть, за счёт коллекторного двигателя. Второй вариант спецтехники, это встроенная вакуумная помпа, который чуть позже был признан технологичным и рациональным. В коммунальной сфере санитарные нормы для ассенизаторской машины отлично были реализованы на реализованной вакуумной технологии отсоса.

Вакуумный насос согласно общему технологическому строению создаёт разряжение внутри рабочей цистерны (полностью герметичная установка), вследствие чего происходит эффект всасывания ЖБО по специальному приёмному шлангу. Встроенные специальные датчики в автоматическом режиме управляют и регулируют режим наполняемости внутри цистерны, и при достижении определённого уровня емкости автоматически отключают работу вакуумного насоса.

Продолжительность работы системы всасывания зависит от общего объёма резервуара, согласно техническим данным спецтехники, средняя продолжительность полного заполнения цистерны составляет от 4 до 12 минут. По окончании процесса всасывания, транспорт своим ходом следует в пункт утилизации ЖБО или ТБО, производится опорожнение резервуара, причём самотёком или при помощи насоса.

В целом виды и типы спецтехники ассенизационной машины имеют одинаковую схему работы, но отличаются по:

Объёму наполняемости цистерны;
Общая технологическая наполняемость емкости;
Габариты и размеры ассенизаторской машины;
Марка шасси, на которую устанавливается навесная техника.

Общее конструкционное строение спецтехники включает в себя несколько элементов:

Цилиндрический резервуар, который имеет монтаж под небольшим углом конструкционного наклона, для удобства слива самотёком;
Вакуумная помпа специального принципа действия;
Сигнальное звуковое и световое предохранительное оборудование;
Отсек с приёмным люком и встроенным всасывающим гофро-шлангом;
Технологический кран для работы системы трубопровода;
Вспомогательное навесное и электрооборудование.

Параметры работы

Среди прочих параметров – скорость откачивания, которая определяет объём, откачиваемый за конкретную единицу времени. Кроме того, скорость учитывается в определенном разрезе при давлении, которое измерялось в этом сечении.

Расчет скорости производится во входном разрезе работающего оборудования. Максимальное давление запуска – это допустимая величина давления на входном разрезе оборудования, при котором помпа может начать рабочий цикл.

Максимальное выпускное давление возникает на выходном разрезе оборудования, когда помпа еще производит откачивание. Наибольшее рабочее давление является допустимым давлением во входном разрезе помпы, благодаря которому она на протяжении длительного времени сохраняет номинальную скорость работы.

Предельное остаточное давление – это давление, к которому, неопределенно приближаясь, но так и не достигнув его, стремится давление в стандартном испытательном объеме при стабильно работающем оборудовании.

Максимальная производительность оборудования по парам жидкости определяет предельное количество паров жидкости в весовых единицах. Откачивание указанного объема жидкости может производиться вакуумным насосом на протяжении длительного времени.

Предельно возможное давление паров жидкости – это максимальное давление, измеряемое во входном разрезе помпы. С обозначенным давлением газобалластное оборудование может продолжительное время откачивать пары жидкости.

Величина сжатия насоса определяет отношение объемов, занимаемых газами в процессе компрессии в помпах объемного действия.

Периодичность откачки: как часто нужно чистить выгребную яму

Нельзя сказать строго, что откачку нужно совершать раз в месяц по четвергам. Ответ на этот вопрос складывается из количества отходов за сутки, размеров ёмкости, уровня залегания грунтовых вод, типа ямы, исправности канализации, погоды. В дождливую погоду наполнение происходит быстрее.

Вот когда скопится много твёрдых отходов, тогда и нужно начинать откачку, причём, если это герметичная ёмкость, то и процедура будет более частой.

Нарушение устройства ямы приводит к тому, что откачивать её придётся раз в 2-3 недели

Если из дома выходит вода из туалета, душа, от стиральной машины и кухни, то откачка будет частой.

Даже самый вместительный слив следует прочищать около двух раз в год, чтобы избежать заиливания и неприятного запаха.

Ассенизаторские услуги: бизнес-план

Вы решились заняться этим бизнесом? С чего начать? Сейчас расскажем.

Если вы не собираетесь привлекать кредиты можно обойтись без бизнес-плана. Но лучше сделать для себя набросок. В нем нужно учесть затраты:

на приобретение техники;
на ее обслуживание;
на топливо, учитывая расстояния до ближайших очистных сооружений;
оплату за прием стоков;
налоги.

Тогда можно узнать за какой срок все окупиться и начнет приносить доход.

Выгоден ли ассенизаторский бизнес?

Конечно же выгоден.

Основные затраты — это топливо, расчеты с утилизирующей компанией за прием мизерны.
В сельской местности практически нет конкурентов.
Цены на эти услуги не регулируются, можно заложить до 50% дохода. Причем, никто не считает, что за «грязную работу» берут дорого. За отзывы, если все делать качественно и не грубить, можно не беспокоиться.

Плюсы и минусы

Как и любой вид деятельности, бизнес на услугах ассенизатора имеет свои преимущества и недостатки, давайте поговорим о них более детально.

Плюсы:

постоянный спрос на услугу. У многих владельцев частных домов септики объемом 3 – 5 кубов, и не продумана грамотная система перелива воды, поэтому они часто заказывают услугу откачки выгребных ям.
нет сезонности.
если покупать б/у автомобиль, то можно стартовать с небольшим капиталом.
свободный график работы для предпринимателя.

Минусы:

запахи, которые поступают при выкачке и сливе отходов, а также они остаются возле машины.
высокая конкуренция, поэтому начиная этот бизнес нужно стараться не отказывать клиентам.
сложность получения разрешения на отгрузку отходов, к тому же за это нужно дополнительно платить.

Модификации ассенизаторов

Подобные агрегаты представлены большим разнообразием моделей, которые используются для аккумуляции и последующей транспортировки различных бытовых отходов. Наиболее распространёнными считаются варианты, сделанные на базе следующих типов шасси:

ГАЗ 3309. Имеет функцию автоматического выключения силовой установки после полного заполнения цистерны. Модель комплектуется специальным технологическим насосом, а также рукавом, длина которого составляет 6 м. Дополнительно установлен предохранительный механизм. Процесс выгрузки находящихся в баке отходов осуществляется посредством создания обратного давления воздуха или за счет самотека.
ГАЗ 3309. Подобная модель комплектуется вакуум-нагнетательной системой со специальным трубопроводам, а также четырех ходовым краном.
ГАЗ 53. Ассенизатор подобного типа, как и ГАЗ 66 имеет более крупную цистерну, а также дополнительный отсек, где находится чистая вода.
Камаз 65115. Используется полноприводное шасси, что позволяет добираться до труднодоступных мест, с целью очистки септиков, а также вместительный бак.

Обязательно почитайте: Грузоподъемность Рено Мастер (Renault Master)

Технические характеристики

Каждая модель из представленных ассенизаторов обладает определенными технические характеристики, от которых зависит их производительность, а также цена такой спецтехники. Стоит рассмотреть основные параметры подобных агрегатов:

Марка	Объем	Производительность	Габариты	Автоматическая остановка в случае заполнения бака
ГАЗ 3307	4 куб. м	240 м3/час	7000х2500х2500	Автоматическая остановка силовой установки
ГАЗ 3309	3,75 куб. м	240 м3/час	7000х2200х2600	Электромеханический клапан
ГАЗ 53	5 куб. м	260 м3/час	7000х2500х3000	Ручное отключение оператором
КАМАЗ 65115	10 куб. м	310 м3/час	8300х2550х3180	Ручное отключение оператором

Существуют разные модели, различающиеся объемом бака, а также иными рабочими параметрами и функциям. Внешние отличия между разными вариантами можно увидеть на фото.

Правила эксплуатации

Как эксплуатировать насос на ассенизаторской машине:

Проверить состояние аппарата. Всё должно быть подключено и исправно;
Опустите рукав, по которому будут выкачиваться отходы, в канализацию;
Откройте вентиль масломерного стакана для подачи масла;
Откройте вентиль, который ведёт к рукаву;
Включите агрегат;
После окончания работ проделайте всё в обратном порядке.

к меню

Советы по эксплуатации

подбирайте нужный тип помпы для определённой работы;
очень важной составляющей правильной работы является совпадение стороны вращения ротора с типом двигателя;
агрегат не следует эксплуатировать более часа, так как он очень сильно греется во время работы;
вовремя производите техническое обслуживание. Это сильно продлит срок службы;
следите, чтобы детали всё время были смазаны. Масло следует регулярно заменять на чистое;
помпа насоса всегда должна быть чистой;
сборка насоса всегда должна быть доделана до конца

В противном случае возможна серьёзная поломка;
средний расход масла – 80 грамм в час;
на корпусе насоса производители указывают направление вращения ротора;
правильно подключайте аппарат к системе во избежание поломок.

Масло следует регулярно заменять на чистое;
помпа насоса всегда должна быть чистой;
сборка насоса всегда должна быть доделана до конца. В противном случае возможна серьёзная поломка;
средний расход масла – 80 грамм в час;
на корпусе насоса производители указывают направление вращения ротора;
правильно подключайте аппарат к системе во избежание поломок.

Машинка для чистки канализации барабанного типа

к меню

Меры предосторожности

Не прикасайтесь к вакуумному насосу во время работы! Он сильно греется.
Не трогайте аппарат во время работы. В нём полно двигающихся деталей, которые представляют опасность.
Проверяйте заземление. Аппарат работает от электричества и в случае отсутствия заземления велика вероятность удара тока.
Шум от работающего агрегата может вызвать повреждения слуха. Используйте защитное оборудование.
Используйте защитные маски. Вакуумный насос может выбрасывать в воздух вредные вещества, например, масляный туман.
Вибрация от работы аппарата может вызывать различные заболевания.

Вакуумные насосы применяются в таких ситуациях, где прямое взаимодействие с переливаемым веществом нежелательно. Такими ситуациями является очистка канализации, работа на металлургическом или химическом предприятии.

На ассенизаторских машинах, служащих для очистки канализации, также используются вакуумные насосы, создающие низкое давление. Высокое давление при работе с канализацией не нужно. При правильном выборе насоса и правильной эксплуатации устройства прослужат долго.

Виды машин-ассенизаторов

Важно, чтобы вместимость цистерны машины соответствовала объему, который необходимо выкачать. Чем меньше автомобиль, тем дешевле выкачка. Минимальный объем цистерны ГАЗ составляет 2 м³

Компактная машина впишется в узкие проезды и ворота. Ее небольшой вес позволяет заезжать на тротуарную плитку. Может откачать объем примерно 1 бетонного кольца радиусом 1,5 м.Наиболее распространен автомобиль ГАЗ с объемом резервуара 4 м³. Канализационный люк септика должен находиться от цистерны на расстоянии максимум 16 м

Минимальный объем цистерны ГАЗ составляет 2 м³. Компактная машина впишется в узкие проезды и ворота. Ее небольшой вес позволяет заезжать на тротуарную плитку. Может откачать объем примерно 1 бетонного кольца радиусом 1,5 м.Наиболее распространен автомобиль ГАЗ с объемом резервуара 4 м³. Канализационный люк септика должен находиться от цистерны на расстоянии максимум 16 м.

Почти все марки ассенизационных машин укомплектованы шлангами длиной 10-15 м. Но нередко этого оказывается недостаточно. Поэтому хозяева оснащают свою технику дополнительными рукавами, средняя длина шланга составляет 20-25 м. Чем длиннее рукав, тем больше потери мощности

При расстоянии от выкачиваемой емкости до предполагаемого местоположения машины более 25 м необходим автомобиль с высокопроизводительным вакуумным насосом.Важной характеристикой машины для откачки канализации является расход горючего. Практичны японские дизельные модели, которые во время откачки не расходуют топливо. Они оснащены удобными автоматически сворачивающимися шлангами

Цистерна такой машины отличается долговечностью, поскольку оцинкована изнутри

Они оснащены удобными автоматически сворачивающимися шлангами. Цистерна такой машины отличается долговечностью, поскольку оцинкована изнутри.

Период зависит от нескольких факторов:

Емкость;
Ежедневный объем сточных вод;
Количество тяжелых отходов в потоке стока.

Следует отметить, что существует несколько классов твердых веществ, которые обычно попадают в яму. К ним относятся:

биодеградируемые «органические» элементы, такие как фекалии; — медленно разлагаемые частицы, такие как туалетная бумага и целлюлозные соединения, которые занимают много времени для биодеградации в яме;
не подверженные биологическому разложению твердые осадки, такие как подстилка для домашних животных, пластмассы и другие материалы, которые не разлагаются и быстро заполняют емкость.

Уменьшение количества медленно биодеградируемых органических веществ и небиологически разлагаемых отходов, поступающих в яму, значительно снизит скорость, с которой отходы накапливаются в резервуаре.Другой вклад в то, как быстро выгребная яма заполняется твердыми частицами, — это стиль жизни. Двумя наиболее важными проблемами в жизни, связанными с работой септиков, являются:

Использование воды в домашних условиях;
Возраст жителей.

Дома с растущими семьями, включая маленьких детей и подростков, обычно используют больше воды, и в яму поступает огромное количество тяжелых осадков. Пожилые люди склонны использовать гораздо меньше воды и отправляют мало отходов в яму. Таким образом, частота откачки ямы зависит от жителей дома.Еще один важный фактор относительно того, как часто перекачивать яму, — это время. Поскольку выгребная яма заполняется тяжелыми отходами, эти вещества переносятся из емкости в зону поглощения, особенно из устройств, у которых нет выходных фильтров. По мере накопления большего количества массы осадка в яме, эти отходы начинают засорять и ограничивать движение жидкости в землю. Область поглощения будет забита почти непроницаемой биомассой и затоплена, потому что почва больше не способна поглощать производимую ежедневно жидкость.Удаление биомассы из выгребной ямы обычно дорого и требует времени. Насос для ямы не выкачивает биомассу. Для этого необходимо производить откачку стоков, расположенных в зоне поглощения почвы. Отверстие для доступа к насосу в зону абсорбции должно оставаться открытым в течение нескольких дней. Как только область абсорбции свободна от воды и становится аэрированной, биомасса обычно разлагается через несколько дней.

Как часто нужно откачивать канализацию?

На периодичность выполнения работ влияет:

объем принимающей емкости (выгребной ямы, септика);
объем поступающих сточных вод;
интенсивность пользования сантехническими приборами;
число пользователей;
состав бытовых стоков.

Именно эти факторы и определяют, сколько раз в году нужно будет выполнять работы по очистке.

Откачка канализации в частном доме

Есть два ключевых способа решения рассматриваемой проблемы и много разновидностей, в частности:

Привлечение специализированной техники (услуги ассенизатора).
Откачка канализации своими руками.

При этом неважно, кто будет выполнять работу, соблюдение экологических норм и правил безопасности обязательно

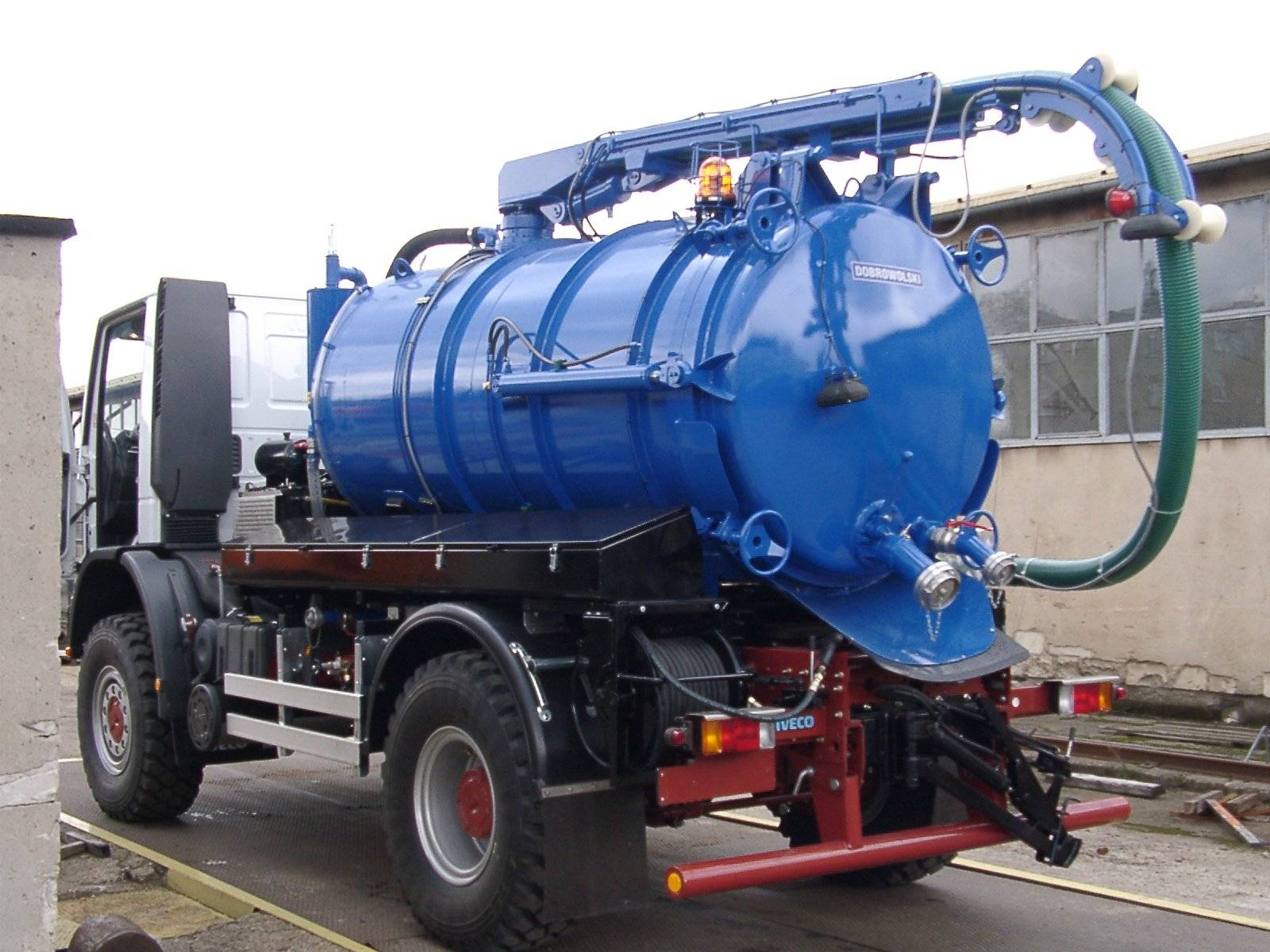

Как называется машина, которая откачивает канализацию, и каких видов она бывает

Модель КО-503
