Схема строительства магистральных газопроводов

Монтаж магистральных газопроводов

Изолированные секции стальных труб длиной 24 м, разложенные на берме траншеи, краном-трубоукладчиком опускают в траншею, где их на лежках собирают в плеть методом наращивания. Укладку трубопровода ведут поточным методом с шагом 192 м в такой технологической последовательности:

1. планируют дно траншеи и рытье приямков;
2. осуществляют строповку секций и опускают их в траншею;
3. проводят центровку секций, их прихватку и укладку на инвентарные лежки;
4. сваривают стыки трубопроводов и изолируют их;
5. освобождают инвентарные лежки;
6. укладывают трубопровод на основание траншеи;
7. подбивают уложенный трубопровод грунтом.

Газовая мифология

Вокруг газификации есть много устоявшихся мифов. Например, что это сложный, дорогой и малоконтролируемый процесс. По факту же регулирующее газификацию постановление является достаточно упорядоченным и четким документом, и сделать эту процедуру можно оперативно и за адекватную стоимость.
Еще один миф заключается в том, что провести газ одному невозможно. Если он есть рядом с участком, то спокойно можно идти и единолично подавать заявление. Противоположный миф заключается в том, что коллективные заявки подавать нельзя — это не так.
Все эти мифы появляются из-за связанного с конкретной ситуацией негативного опыта (чаще всего с расстоянием от участка до точки подключения) и распространяются на любые попытки провести газ, что является ошибочным.

Цвет пламени в конфорках

Оттенок пламени в котелке или на плитке может варьироваться. Определяется он качеством поступающей в жилище смеси, и по нему можно оценить сбалансированность ее состава. Хорошее топливо характеризуется равномерным спокойным горением и насыщенным голубым оттенком пламени. В этом случае можно сказать, что при сгорании выделяется мало вредных соединений и максимум теплоты.

Когда в огне видны язычки теплых цветов, это указывает на диспропорции компонентов или низкое качество смеси. Такой энергоноситель сгорает не полностью, при этом выделяется угарный газ. Проблема может крыться в том, что горелка загрязнена пылевыми и сажевыми скоплениями, либо в дефиците или избытке поступления воздушных масс. Иногда по трубам поступает недостаточно плотный газ, не дающий достаточного нагревания.

О чем скажет цвет пламени конфорок

Если горение газа сопровождается появлением ярко-желтых либо красных языков, то это будет свидетельствовать об избытке воздуха и прочих вредных компонентов. Топливо с лишними примесями характеризуется пониженной производительностью тепла, что увеличивает его расход и сумму к оплате за потребленные ресурсы. Использование газа с примесями является опасным для дома. Может укорачивать период эксплуатации оборудования.

Газ в жилых домах должен иметь равномерный голубой цвет, что говорит о качестве топлива.

Наземный или подземный

По типу залегания резервуары делят на наземные и подземные. В большинстве случаев российские домовладельцы выбирают подземные. Это суровая необходимость. Как работает газгольдер: при плюсовой температуре сжиженное топливо в нем испаряется и переходит в газообразное, вентиль открывается, газ по газопроводу течет в дом, к котлу. Под землей вокруг стенок емкости всегда положительные температуры – вот главное преимущество подземного газгольдера. А наземному может понадобится установка специальных испарителей.

CrimsonУчастник FORUMHOUSE

Большие газгольдеры потому и закапывают, чтобы не замерзали. И желательно — с высокой горловиной, чтобы сам газ был поглубже — там теплее.

Но некоторые владельцы газгольдеров считают, что в дополнительном обогреве редуктора нуждаются все емкости, независимо от типа залегания.

StanspbУчастник FORUMHOUSE

Зимой она может промерзнуть до очень низких температур, треснуть и перестанет регулировать подачу газа. Так что обогревать редуктор считаю необходимым.

Есть еще один тип газгольдера – мобильный или передвижной.

Обычно это газгольдер на дачу – баллон емкостью около 700 литров на автомобильном прицепе, который можно возить на заправку. Мини газгольдеры вполне справляются со своими задачами.

MosKvachУчастник FORUMHOUSE

Мобильный ставится на основание или работает прямо с прицепа. Причем есть и зимние комплекты от обмерзания в морозы.

Новые правила

В июне 2021 года Госдума приняла закон, согласно которому у населения появилась возможность бесплатно довести газ до границ своего участка. До этого времени магистральный газ проводился только до границ населенного пункта.

от 01.06.2021 г. внеся изменения в закон № 69-ФЗ «О газификации в Российской Федерации» (размещен в правовой системе Гарант и Консультант) установил нормы социальной газификации, то есть бесплатного подключения частных домов к действующим или новым сетям газораспределения.

За чей счет поведут газ к участку

Если в населенном пункте, где расположен частный дом, уже имеется или прокладывается газовая магистраль, то все работы по прокладке газопровода будут оплачиваться за счет государства. В этом случае граждане будут оплачивать стоимость газового оборудования, а также работы по прокладке коммуникаций на участке и внутри дома.

Участие в программе социальной газификации могут принять домовладения, расположенные в населенных пунктах, в которых по состоянию на 01.01.2020 года проложены внутригородские и внутрипоселковые газораспределительные сети (Распоряжение правительства № 1152-р от 30.04.2022 г). Кроме этого земельный участок должен отвечать следующим требованиям:

• в населенном пункте, где он расположен, до 01.01.2020 года проведен и сдан распределительный газопровод;
• участок расположен на расстоянии не более 200 метров от существующего газопровода;
• объем потребления на участке (жилой дом, баня, гараж и т.д.) не превышает 7 м3 в час (этот объем позволяет отапливать площадь 300 м2 ).

Какие дома можно подключить к газоснабжению

Частные дома для подведения газа должны отвечать следующим требованиям:

• газовые котлы размещаются в подвале или цокольном этаже, в количестве не более 2 в одном помещении;
• в помещении, где располагаются котлы могут устанавливаться стеклопакеты, но при условии, что конструкция позволяет их быстро выбить;
• жилой дом обязательно оснащается приборами контролирующими давление и температуру в газовой системе и счетчиком учета расхода газа;
• газовая плита устанавливается на расстоянии 1 метра от противоположной стены;
• газовое оборудование, предназначенное для установки, имеют сертификат и все необходимые приложения;
• если газовая плита устанавливается под навесом, она обязательно должна быть оснащена защитой от задувания.

Требования к кухне:

• высота потолков не менее 2.2 метра;
• наличие зазора под дверью и окна для проветривания, с открывающимися створками;
• объем не менее 8 м2 для 2-комфорочой плиты, 12 м2 для 3-комфорочной и 15 м2 для 4-комфорочной плиты.

Что сделать чтобы получить газ бесплатно

Для участия в программе социальной газификации необходимо собрать пакет документов и подать заявку в ГРО, можно воспользоваться официальным порталом Единого оператора газификации Российской Федерации (адрес httpss://connectgas.ru) либо посетив офис регионального ГРО.

В пакет документов должны входить:

• запрос на выдачу технических условий;
• копии документов подтверждающих собственность на земельный участок и дом;
• копия документа удостоверяющего личность;
• план земельного участка;
• согласие собственника и доверенность, если документы подает третье лицо.

Президент России Путин В.В. поручил довести уровень газификации к 2030 году до 82.9%. В целях исполнения поручения и выполнения социальной программы газификации власти регионов устанавливают субсидии на основании Жилищного кодекса РФ и и закона «О государственной социальной помощи», по произведенным затратам по данной программе для следующих категорий граждан:

• участникам, инвалидам и вдовам участников ВОВ;
• труженикам тыла;
• блокадникам Ленинграда и несовершеннолетним узникам концлагерей;
• инвалидам 1 и 2 группы;
• многодетным семьям, имеющим 3 и более детей.

Кто будет проводить бесплатную газификацию

Заниматься осуществлением социальной программой газификации будет единый оператор газификации — «Газпром», в том числе его дочерние компании. Эти услуги населению будут оказываться на основании комплексных договоров, заключенных с оператором.

Могут ли отказать в подключении

Если земельный участок или дом, расположенный на нем, не отвечают требования программы газификации, в подключении ГРО откажет.

Если получен отказ в связи с неверным или неполным оформлением документов, о чем заявитель получает уведомление и у него есть возможность в течение 20 дней исправить недочеты и вновь подать документы.

Сравнение отопительных систем

Газохранилище обычно располагается под землей, то есть не занимает свободное пространство на участке. Вместе с тем, для хранения пеллетов необходимо отдельное помещение, в котором влажность воздуха должна поддерживаться на минимальном уровне. К тому же топливные гранулы требуют периодической загрузки, не такой частой, как при использовании дров и угля, но все же человеческое участие необходимо. Газгольдер же заполняется не больше 2-х раз в год, а в остальное время вы просто наслаждаетесь наличием газа в доме и теплыми помещениями.

В видео представлен принцип работы пеллетной печи:

Подводя итог, можно сказать, что пеллеты выгодно использовать на небольших предприятиях, особенно в сфере деревообработки. Во-первых, из деревянных отходов можно изготовить топливные гранулы и получить практически безотходное производство. Во-вторых, в таких условиях не так сложно найти сухое и просторное место для хранения топлива.

Заправить резервуар качественным пропаном-бутаном можно в компании «Промтехгаз», которая поможет обеспечить бесперебойное газоснабжение вашего предприятия или частного дома.

Как известно, природный газ – это самое экономичное и эффективное сырье для отопления. Однако при отсутствии центрального газоснабжения владельцам загородных коттеджей и частных домов необходимо выбрать подходящий вариант для обеспечения жилья теплом. Компания «ТрансГаз» попробует разобраться, какой вариант наиболее выгодный и оптимальный для отопления помещений.

Какими бывают газгольдеры?

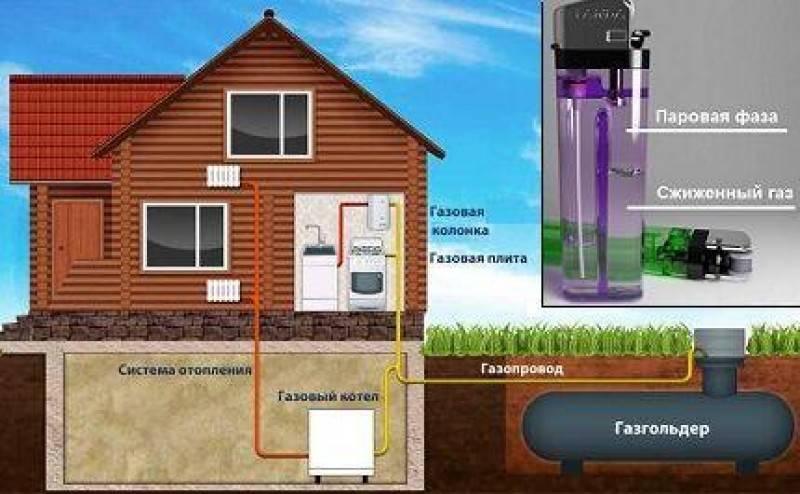

Газгольдерами называют специальные емкости, предназначенные для хранения сжиженного газа. В промышленности широко применяют резервуары переменного объема, но в быту следует использовать только газгольдеры постоянного объема. Это связано с требованиями безопасности. Рабочее давление газа в газгольдере должно составлять 16 атмосфер.

Газгольдер — это устройство для хранения сжиженного газа, его конкретные характеристики для каждого дома определяются в соответствии с техническими условиями объекта (+)

Выглядит такой резервуар как цилиндр, хотя иногда встречаются и модели сферической формы. Объем может варьироваться в очень широких рамках – до пятидесяти тысяч кубических метров, хотя для частного дома такие большие объемы не нужны. Есть газгольдеры для установки под землей, но существуют и наземные модели.

Выбор во многом зависит от характера использования газа. Для летней дачи, которая в зимний период не используется, подойдет газгольдер наземного использования. Можно использовать мобильный резервуар для газа.

Но если в доме или коттедже люди проживают круглый год, непременно следует установить резервуар подземной установки.

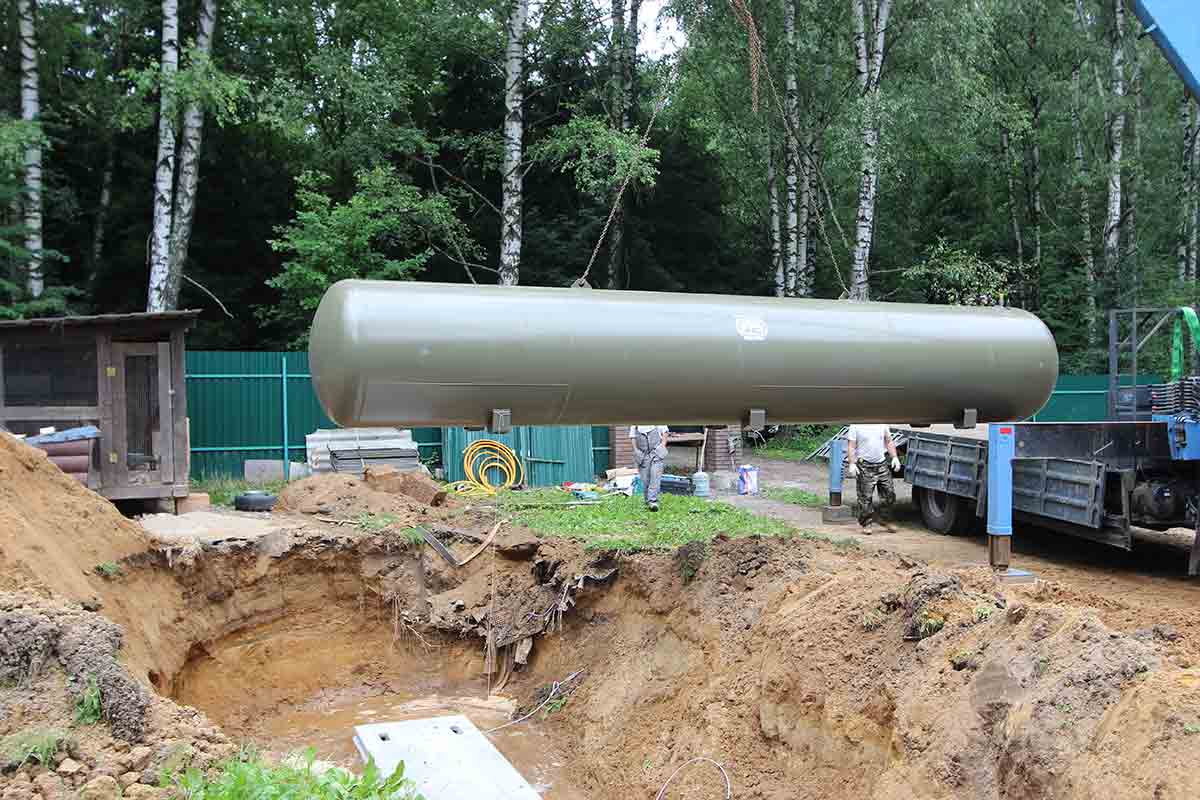

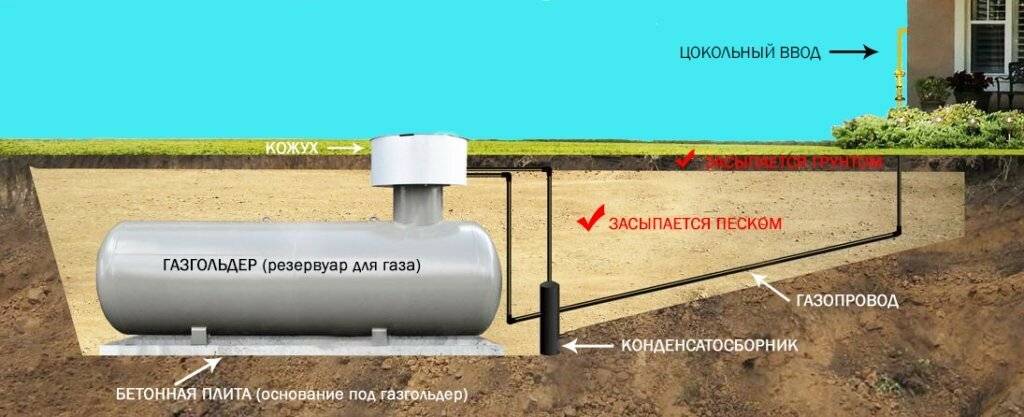

Газгольдеры, предназначенные для установки под землей, более востребованы, чем наземные модели, поскольку обеспечивают стабильную температуру хранения сжиженного газа

Хотя установить наземный газгольдер проще, проблем с его эксплуатацией больше. Из-за влияния высоких и нестабильных температур к таким устройствам предъявляются более строгие требования безопасности. Стоимость наземных установок также обычно более высокая, чем для подземных аналогов.

Как правило наземные модели устанавливают там, где не планируется большой расход газа. Емкость периодически будет опорожняться, потому нужно сразу подумать: стационарный или мобильный вариант предпочесть. Заправка мобильных моделей, оснащенных колесами для буксировки, производится следующим образом:

Если возникает необходимость использования наземной модели в зимнее время, т.е. при пониженных температурах, понадобится использовать испаритель. Это электрический прибор, который обеспечивает безопасный подогрев емкости с газом.

В результате СУГ быстрее переходит в газообразное состояние и поступает в систему, обеспечивая достаточное давление.

Подземные газгольдеры могут достигать объемов в 50 кубическмх метров, но для частного дома обычно нужно емкость меньшего размера

Газгольдеры, предназначенные для монтажа под землей, считаются более надежными и безопасными. Однако их установка потребует больше времени, затрат и усилий.

Это связано с масштабными работами. Монтаж выше промерзания грунта не допускается, а во многих регионах этот показатель составляет 1,5 м и даже больше.

Содержимое резервуара, расположенного внутри грунта, практически полностью находится при температуре 5-8°С. Специальный испаритель для такой модели не нужен.

Для конкретного участка и проекта газгольдер подбирается в соответствии с техническими условиями, разработанными для системы автономного газоснабжения. Обычно организация, которой поручено выполнить проект, сама занимается покупкой этого устройства, используя скидки, которые предоставляют таким клиентам производители.

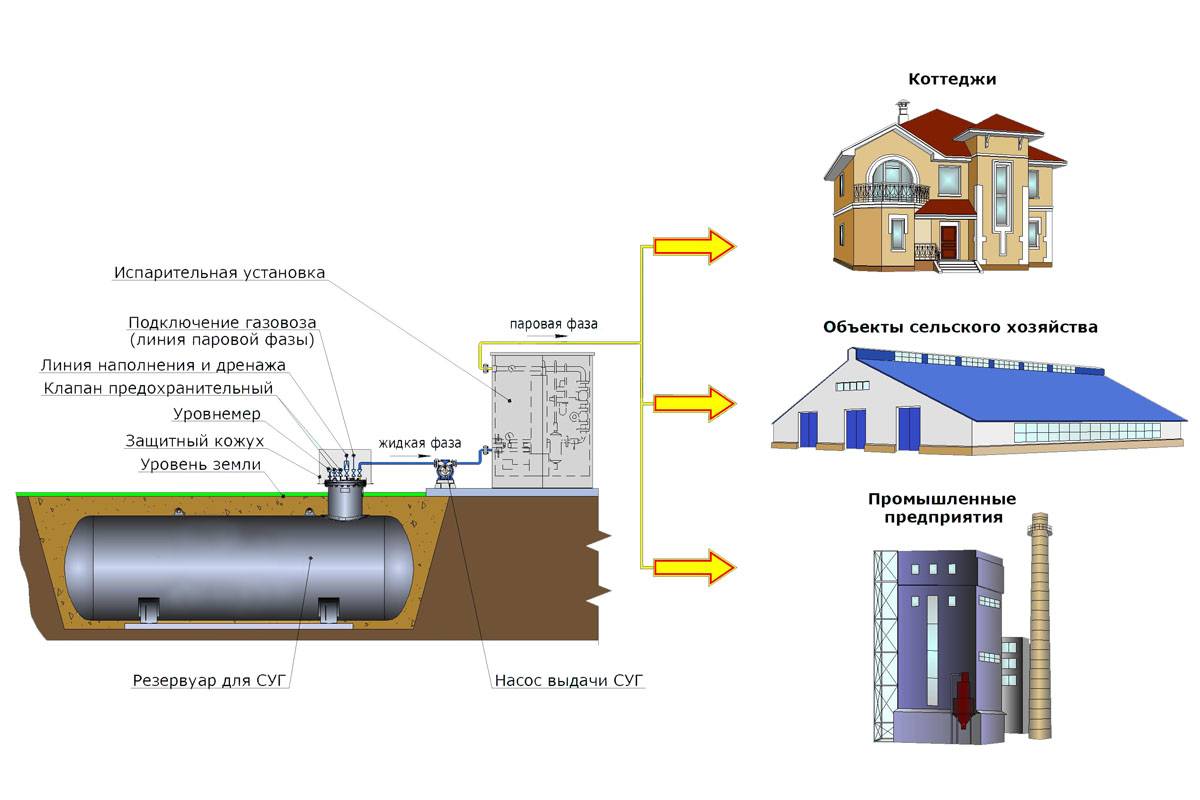

Система управления газгольдером установлена на его верхней крышке. Манометр позволяет контролировать давление внутри емкости, которое не должно превышать критических пределов (+)

Самостоятельные поиски и покупка газгольдера обычно не дают владельцу участка возможности сэкономить, но повышают риск приобрести некачественное или неподходящее устройство.

На нашем сайте есть серия статей, посвященных выбору и установке газгольдеров.

Советуем ознакомится:

1. Разновидности газгольдеров: основы классификации + обзор популярных марок
2. Газгольдер под ключ: как проводится монтаж емкости для газа и установка оборудования
3. Стоимость установки газгольдера в частном доме: цены проведения работ по газификации

Помимо газгольдеров для автономного газоснабжения можно использовать и баллоны со сжиженным газом. Одной такой емкости обычно недостаточно, несколько объединяют в общую сеть.

Выбор поставщика

Кроме средней цены есть еще несколько критериев выбора поставщика. Во-первых, это наличие лицензии на «эксплуатацию взрыво- и пожароопасных производственных объектов». Лицензия подтверждает уровень поставщика и законность его деятельности.

Промтехгаз — надежный поставщик газа для газгольдеров

Во-вторых, это наличие собственного автопарка газовозов. Такой поставщик серьезно инвестировал в бизнес, дорожит своей репутацией и клиентами, и у него ответственный подход к делу.

В-третьих, это заправка газовозами, на которых в обязательном порядке установлены тарированные и опломбированные счетчики. Например, в Промтехгазе счетчики тарируются ежемесячно. Это защищает и клиента, и поставщика от потерь из-за перелива/недолива топлива. Информацию по заправке газгольдера можете посмотреть здесь https://idealgaz.ru/.

Категорически не рекомендуем связываться с поставщиками, которые заправляют устройства попроцентометру, даже при низкой заявленной цене на топливо. В этом случае, объем заправляемого голубого топлива не замеряется, а рассчитывается как процент уменьшения его объема в газовозе. Из-за манипуляций с цифрами вы не сможете понять, сколько топлива в итоге вам заправили.

Понятие проектирования систем газоснабжения

Проект газификации объекта – это схема монтажа энергетического оборудования. При разработке данного документа учитываются пожелания клиента и все актуальные законодательные нормы.

Проект состоит из показателей и расчётов энергоэффективности газифицируемого объекта, обоснования того или иного решения по монтажу газопровода (подземного или надземного), подробных спецификаций по используемым материалам и питающим устройствам.

Проект представляет собой не единый документ, а сборник различной документации, а конкретно:

• схемы расположения подземного и надземного газопровода;
• схемы дымоотводов и вентиляционных каналов;
• технических условий по газоснабжению;
• актов обследования каждого дымового и вентиляционного канала;
• всей требуемой законом исполнительной документации по газовой магистрали, к которой будет подключён объект;
• паспортов и сертификатов на каждое устанавливаемое газовое устройство;
• пояснительной записки.

Законы РФ не допускают строительства новых магистралей, подводящих газ, их реконструкции или установки газового оборудования без предварительной подготовки проекта.

На этапе проектирования системы газоснабжения, газораспределения или газопотребления подбирается подходящее оборудование, составляется смета на монтажные работы и закупку всех материалов. Проект помогает грамотно выбрать и подготовить помещение, где будут установлены приборы газоснабжения, и согласовать мероприятия по строительству или ремонту в государственных инстанциях.

Полномочные организации для проектирования газоснабжения

Множество организаций расположены в каждом городе, которые предоставляют услуги в сфере проектирования инженерных коммуникаций. К этим объектам можно отнести не только газопроводы, но и другие газопотребляющие сети или котельные. Обычно все такие организации после создания должны вступать в членство саморегулирующих организаций (СРО). Иначе данная фирма не сможет принимать участие в тендерах и получать крупные заказы. Если организация находится в составе СРО, то данный факт может дать безопасность и грамотное выполнение работ заказчикам. Если организация выполнила свою работу некачественно, то она рискует своей репутацией, а также финансовыми средствами.

Получить членство СРО не так просто. Для этого в штате организации должно быть 2 инженера-проектировщика систем газоснабжения. Каждые 3 года должны проверяться знания и квалификация этих специалистов специальной комиссией. Вручаются аттестаты после успешной сдачи экзаменов. Но, несмотря на такие строгие требования, организация не обязана иметь лицензию. Недавно было отменено лицензирование проектной деятельности.

Перед тем как заказать проект газоснабжения в организации, следует поинтересоваться наличием свидетельства СРО, а также штатных инженеров-проектировщиков газовых систем.

Во время заключения договора необходимо уточнить следующие моменты: обязанности по выездам в газовую службу, замерам, согласованию, утверждения проекта исполнитель берет на себя. Данный пункт позволяет заказчику снять с себя всю ответственность за процесс и результат проектирования газоснабжения.

Советы от специалистов

1. Длина гибких шлангов так, чтобы они естественно провисали и позволяли при необходимости сдвинуть газовое оборудование. При этом они не свисают до пола, не натянуты, не пересекаются с другими коммуникациями.
2. При необходимости поворота трубы, ее обрезают и ставят стационарную заглушку. Далее в трубе высверливается отверстие, а в него приваривается новый участок.
3. Заменяя газовую плиту, учитываются нормативы многоэтажных домов по внутреннему объему помещения: для 2-х конфорочной — 8 м3, 3-х конфорочной — 12 м3, 4-х — 15 м3. В квартирах студиях без выделенной комнаты под кухню эти показатели увеличиваются в 2 раза. Поэтому, просто поменять одну плиту на другую нельзя: этот вопрос требует согласования и утверждения в соответствующих инстанциях.
4. Если газовые трубы прокладываются через стены, их необходимо заключить в футляр. Между газопроводом и футляром специальной изоляцией заделывается все пространство.
5. Газовые трубы можно изгибать с учетом того, что радиус закругления не менее 2,5 диаметров трубы.

Правильное подключение труб С учетом повышенной опасности осуществления внутри дома любых работ с системой газоснабжения, решение этого вопроса необходимо предоставляется специалистам. Они выполнят заказ с учетом всех нормативных требований.

Виды магистрального газопровода

Трубы делятся на 3 типа:

• однониточные – на протяжении всей системы находятся трубы с одинаковым диаметром;
• многониточные – помимо главной ветки параллельно в системе находятся ещё несколько ответвлений;
• телескопические – диаметр труб изменяется на всём протяжении газопроводы.

Средний диаметр труб составляет 1 120 мм и колеблется от 720 мм до 1 420 мм. Топливопровод может транспортировать 30-35 миллиардов кубометров газа в год.

Как упоминалось выше, могут использоваться следующие типы трубопроводов:

• подземный – ответвления находятся на расстоянии 0,8-1 м от главной трубы;
• надземный – установка труб на опоры;
• наземный – трубы расположены в насыпных дамбах;
• подводные газопроводы используются при транспортировке газа с мест добычи на берег.

Государственная компания, ответственная за управление газопроводами, обязана следить за их ремонтом, проверять состояние трубопроводов и использовать в процессе эксплуатации квалифицированных специалистов.

Согласно СНиП, газопроводы делятся на 3 типа в зависимости от их рабочего давления:

• Первый класс – давление 2,5 –10 МПа.
• Второй класс – давление 1,2 – 2 МПа.
• Третий класс – давление до 1,2 МПа.

Магистральные газопроводы 3-й категории работают только при низком давлении и не относятся к магистральным.

Планируемые к возведению газопроводы в России

Карта газопроводов России на стадии разработки включает в себя пять участков. Не реализован проект «Южного потока» между Анапой и Болгарией, строится «Алтай» — это газопровод между Сибирью и Западным Китаем. Прикаспийский газопровод, который будет поставлять природный газ с Каспийского моря, в перспективе должен проходить через территорию РФ, Туркменистан и Казахстан. Для поставок из Якутии в страны Азиатско-Тихоокеанского региона строится еще одна трасса — «Якутия-Хабаровск-Владивосток».

Магистральные газопроводы представляют собой комплексы сооружений, которые предназначены для перемещения горючих газов с мест их добычи или производства к конечным местам потребления.

Классификация магистральных газопроводов (согласно рабочему давлению):

• І класса – высокого давления, более 25 кгс/см2;
• ІІ класса – среднего давления, 12-25 кгс/см2;
• ІІІ класса – низкого давления, до 12 кгс/см2.

Кроме того, газопроводы могут быть:

• магистральными – сооружают с целью передачи газа из мест добычи к конечным пунктам (как уже говорилось ранее);
• местными – с целью сбора природного газа для распределения его в городах, промышленных предприятиях.

Магистральные газопроводы России имеют разную производительность. Она определяется, исходя из данных по топливно-энергетическому балансу тех районов, где предполагается создание газопровода, определение рационального годового количества газа с учетом объемов использования ресурса на перспективу лет после начала эксплуатации магистрального газопровода.

Обычно производительность магистрального газопровода характеризуют как количество газа, которое поступает в него за год. В основном, производительность будет иметь показатель, меньший за это значение из-за неравномерного использования газа по дням недели или сезонам года. Это обусловлено колебаниями температуры внешнего воздуха и режимом работы пользователей газа. Это обусловлено колебаниями температуры внешнего воздуха и режимом работы пользователей газа.

Для увеличения производительности магистральных газопроводов на разных участках могут быть сооружены лупинги. В случае расчетов стационарных режимов работы газопроводов во время решения некоторых задач место расположения лупинга не имеет значения.

Существенным образом увеличить производительность газопровода может монтаж на компрессорных станциях центробежных нагнетателей с приводом от газовых турбин или мощных электромоторов. Первый тип машин использует топливо в виде газа, а именно – транспортируемый газ. Сжигание такого газ в камерах сгорания этих аппаратов не представляет большой проблемы по сравнению с применением жидкого топлива.

Это один из главных факторов, который влияет на выбор определенной системы автоматического регулирования производительности объектов. Протекание переходных процессов в газопроводах не должно осуществляться произвольно. Переходные процессы в системах с автоматическим регулированием обычно имеют затухающий характер.

Во время расчета и исследования динамики процессов регулирования производительности магистральных газопроводов, исследователи имеют дело с инерционными процессами, которые обязаны своей спецификой движущемуся потоку газа по трубопроводу; с другой стороны – малоинерционными процессами, порожденными влиянием масс подвижных элементов компрессионных аппаратов. Принимая к вниманию сложность этого автоматизированного комплекса, вполне допустимо рассмотрение влияние этих факторов разных порядков отдельно.

Управление магистральным газопроводом России обычно осуществляется государственной компанией, которая следит за состоянием всей системы и нанимает квалифицированных работников. Также она следит за регулярным повышением уровня квалификации последних.
