На какие параметры ориентироваться при выборе люка для смотрового колодца

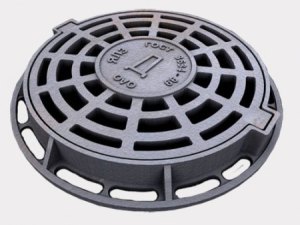

Чугунные люки

Изделия из чугуна можно назвать традиционными, поскольку они используются очень давно. Чугунные канализационные люки изготавливаются из сплава чугуна с пластинчатым графитом. Люки, изготовленные из чугуна, выдерживают довольно высокие нагрузки, поэтому обычно их устанавливают в местах, где нагрузки достигают больших значений. Такие модели очень прочны и долговечны: срок эксплуатации отдельных экземпляров может превышать 100 лет.

Люк канализационный чугунный использовать при обустройстве домашней канализации не стоит: в частных домовладениях не бывает столь высоких нагрузок, поэтому гораздо лучше будет использовать модели полегче, монтаж которых осуществляется намного проще.

Самостоятельное изготовление люка

Если по каким-то причинам не удалось купить готовый канализационный люк, можно изготовить его самостоятельно из бетонного раствора. Порядок работ:

• снимаем мерки с горловины колодца;
• изготавливаем опалубку по размерам, для изготовления опалубки выгодной использовать тонкие пластины металла, которые нужно будет свернуть в кольцо нужного диаметра;
• чтобы крышка получилась более прочной, необходимо уложить в готовую опалубку металлическую арматуру;
• теперь нужно залить в опалубку приготовленный раствор, прикрыть полиэтиленом и оставить на несколько дней для высыхания;
• после того, как раствор высохнет, нужно снять опалубку, обработать торцы крышки;
• перед установкой крышки на горловину люка укладывают уплотнитель – резиновые кольца.

Маркировка люков: водопроводные и канализационные

Чтобы облегчить выбор изделий, крышки маркируют. С наружной стороны расположены буквы с цифрами.

Первые буквы обозначают допустимую нагрузку на люк:

Дальше в скобках идет маркировка по ГОСТу, которая указывает предельную нагрузку:

Буквы после скобок указывают на назначение люков. Водопроводные маркируются буквой “В”, канализационные – “К”, дренажные – “Д”.

На особенности конструкции указывают следующие цифры:

• 1 – для общих целей;
• 2 – с запорным замком;
• 7 – с шарниром;
• 8 – квадратной формы.

Последние цифры обозначают диаметр или размер сторон в сантиметрах.

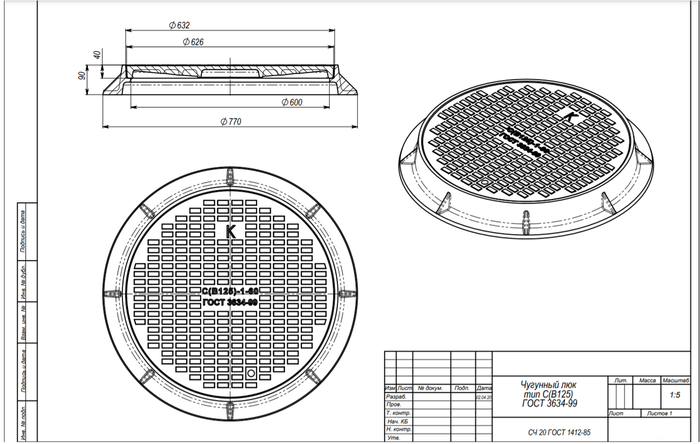

Пример маркировки: С (В125) К-2.60. Расшифровка: средний люк, выдерживает 12,5 т, канализационный с замком, диаметр 60 см.

Полимерные люки появились недавно, ГОСТа для них нет. Производители выпускают продукцию со своими габаритами, толщиной, весом. Маркировка практически не наносится.

Как выбрать полимерный люк?

При выборе полимерной крышки на люк нужно обращать внимание на технические характеристики изделия, а именно на следующие параметры:

• вес изделия;
• номинальная нагрузка;
• тип изделия.

Класс нагрузки является очень важной характеристикой, так как от этого показателя будет зависеть то обстоятельство, в каком месте можно будет установить крышку. Понятно, что для установки на газоне на частном участке или в пешеходной зоне, нужны изделия с меньшим классом нагрузки

А вот если планируется поставить колодец в месте, где проезжают машины, то класс нагрузки должен быть максимальным. Чтобы определить класс нагрузки, нужно научиться читать маркировку. Так, для установки в непроезжем месте участка, подойдет легкий полимерный люк, в маркировке которого присутствует буква «Л».

Такая крышка способна выдержать нагрузку весом в 1,5 тонны. Если же колодец монтируется в зоне проезда, то нужно выбирать средний или тяжелый класс номинальной нагрузки, способные выдержать вес 15 и 25 тонн соответственно.

Конструктивные особенности

Если говорить о простых смотровых колодцах, то это полая цилиндрическая конструкция круглого или прямоугольного сечения. В ней делаются отверстия для прокладки труб канализации. Если установка сооружения производится в больших коллекторах, то устройство смотровых колодцев имеет определенные конструктивные особенности, и они являются стандартными.

Конструкция смотрового колодца

Состоит такой колодец из рабочей камеры, основы в виде днища, лотка, который соединяется с трубами канализации, горловины с люком. При этом он может изготавливаться из кирпича, блоков, камня, железобетонных колец. Может заливаться бетоном в опалубку, то есть, становится монолитной конструкцией. Сегодня все чаще в частном домостроении используются готовые пластиковые изделия.

Кстати, днище может быть готовым в виде железобетонной плиты, а можно залить его по месту устройства смотрового колодца для канализации. Главным же элементом считается лоток. Он изготавливается из бетона, заливаемого в опалубку, после чего производится цементация и железнение. Марка используемого бетонного раствора – не ниже М200. Понятно, что диаметр лотка будет напрямую зависеть от диаметра канализационной трубы. Именно так подбирается сам ревизионный колодец.

Существует определенное соотношение диаметра колодца к диаметру трубы, но при этом высота сооружения стандартная и равна 1,8 м. Что касается диаметров, то, если в системе канализации используется труба диаметром 600 мм, то диаметр колодца должен быть не меньше 1000 мм. Или 800-1000 мм труба – 1500 мм колодец, соответственно: 1200 мм – 2000 мм.

Размер горловину у всех моделей одинаковый – 700 мм. Но необходимо учитывать удобство вхождения внутрь камеры через нее. Если коллектор имеет диаметр не менее 600 мм, то установка сооружения должна производиться так, чтобы через горловину смог внутрь попасть не только человек, но и все его приспособления и инструменты. Большие колодцы и камеры обязательно снабжаются лестницами или скобами, по которым можно спуститься внутрь.

Люки для смотровых колодцев

И последний элемент конструкции – люк. Казалось бы, не самый важный элемент, но специалисты уверяют, что в колодцах смотровых канализационных нет важных и неважных частей. Поэтому на изготовления люка есть свой собственный ГОСТ 3534-61. Изготавливают их в основном из чугуна, поэтому это тяжелые и долговечные изделия.

• Тяжелые модели, которые устанавливаются на проезжей части, весят 134 кг.
• Легкие, используемые на тротуарах, весят 80 кг.

Чугунные и пластиковые люки

Сегодня производители предлагают люки из полимеров, которые и по прочности, и по долгосрочной эксплуатации, чугунным не уступают.

Полимер-песчаные изделия

Производство

В качестве альтернативы чугунным литым конструкциям сейчас предлагается применять люки из полимер-песчаного материала.

Эти изделия производятся по таковой схеме:

• Полимерное сырье большой прочности нагревают до температуры более 300С, добиваясь большой текучести.
• В расплавленный полимер водят шепетильно просеянный кварцевый песок, и красящие и стабилизирующие присадки.
• В зависимости от используемого пигмента изделие возможно зеленым, красным, оранжевым – в общем, его возможно сделать как незаметным на фоне покрытия, так и контрастным для привлечения внимания.
• Взятую смесь перемешивают до получения однородной массы.
• В особые формы закладывается железное армирование. Толщина арматурных прутьев во многом определяет прочность изделия.

• В форму с армировкой заливается полимер-песчаная смесь, по окончании чего деталь отправляется на участок прессовки с предстоящей сушкой.
• Готовое изделие извлекается и подвергается финишной обработке – выравниванию краев, удалению облоя и т.д.

В зависимости от толщины полимера и диаметра армирующего прутка полимер-песчаные люки делятся на пара категорий:

• Легкие – весят не более 45 кг, выдерживают нагрузку до 3 тысячь киллограм. Оптимальный выбор для большинства приусадебных участков и частных владений.
• Средние – имеют фактически такую же массу, но за счет применения более толстой арматуры выдерживают нагрузки до 6 тысячь киллограм. Смогут укладываться на дороги с маленькой интенсивностью движения.
• Тяжелые – весят более полуцентнера, «держат» до 15 т. Являются фактически полноценной заменой чугунным на дорогах .

Преимущества и недостатки

У данной разновидности изделий имеется ряд преимуществ:

• Несущая свойство в полной мере достаточна для применения в большинстве обстановок.
• Благодаря относительно маленькой массе люки легко монтируются своими руками.
• Продуманная конструкция облегчает открывание и закрывание люка.
• В отличие от железных изделий, крышка и горловина не «прикипают» друг к другу кроме того на сильном морозе.

• Материал (полимер-песчаный композит с присадками) не подвержен гниению и коррозии, не деформируется кроме того при резком трансформации температурного режима.
• Люк получается в полной мере морозостойким, поскольку смесь не теряет прочность при понижении температуры.
• Себестоимость изделий кроме этого ниже, чем у литого чугуна. Разъясняется это простотой технологического процесса: для производства не нужна печь, талантливая плавить металл.

Но основной плюс – это отсутствие интереса со стороны преступников. Красть подобные изделия бессмысленно, потому, что они содержат предельное число металла. Да и его извлечь из полимерного монолита весьма сложно.

Что касается минусов, то они также имеют место:

• Для дорог с экстремальными нагрузками лучше выбирать все же чугун. Во всяком случае, массовое производство полимерных люков с несущей свойством более 50 тысячь киллограм на сегодняшний момент не реализовано.
• По долговечности полимер с наполнением кроме этого уступает металлу. Инструкция, прилагающаяся к практически всем таких изделий, гарантирует работу в течение 20 лет. В большинстве случаев, в действительности данный срок куда выше, но все же лет через 40 люки нужно будет менять. Что касается чугунных изделий, то сейчас в некоторых местах замечательно помогают те, каковые были отлиты еще «при НЭПе».

Общие сведения

Крышки изготавливаются из

• Чугуна. Такие люки устанавливаются на участках с большой нагрузкой. Материал очень прочный, тяжелый, долговечный.
• Полимеров. Используются при монтаже в частных домах, в парковых зонах.
• Бетона. Изделия из этого материала из-за большого веса и плохой герметичности, но они прекрасно подходят для нестандартных горловин.

Производители предлагают люки разной формы

• Круглые
• Квадратные
• Треугольные
• Овальные
• И всевозможные крышки нестандартной геометрической формы.

Полимерные круглые крышки выпускаются с диаметром 315-1000мм Квадратные изделия предлагаются с длиной ребра от 300мм до 800мм, размерный шаг 50мм.

Пластиковые люки

Полимерные люки имеют маркировку по центру крышки – буква.

• В-водопровод
• Г- гидрант
• К-канализация
• Д-дождеприемник
• ТМ-магистраль автомобильная
• ТС-тепловая сеть
• ГС-газовая сеть
• ГКС-городская кабельная сеть
• ГТС- городская телефонная сеть

Размеры канализационных крышек

Модель	Класс	Вес (кг)	Нагрузка (кг)	Область применения	Служат  (лет)	габариты
садовый	А15	11	1500	Парк, сад, частный дом, коттедж.	50	540*540*80
Зеленые легкие	А15	10	1500	Парк, сквер, загородный дом.	20	750*750*80
С запорным устройством	А15	46	1500	Пешеходные зоны, парки.	20	780*789*110
Малогаба ритные	А15	25	1500	Парк, сквет, пешеходная зона.	20	730*730*60
Пластиковые легкие	А15	44	3000	Смотровые колодцы, парки.	20	750*630*115
Дорожные средние	В125	50	12500	Автомобильные дороги, тротуары, стоянки	50	780*780*110

Пластиковые изделия

• Обладают небольшим весом
• Не ржавеют
• Не гниют
• Устойчивы к агрессивным средам
• Легко монтируются

Чугунные люки

Срок службы крышек из чугуна до 100 лет и более. Чугун не подвержен деформации при температурных перепадах, по этой причине разрушение горловины сведено к минимуму. Основные недостатки чугунных люков в том, что их сложно устанавливать и крышки часто воруют, Да и стоят они не дешево.

Все изделия изготавливаются на основе ГОСТа.Произвести установку полимерного люка можно самостоятельно. А вот чугунную или бетонную крышку монтировать придется с помощником или использовать спецтехнику.

Маркировка канализационных люков

Необходимость в маркировке возникла по той причине, что люки могут использоваться в различных сферах.

Маркировка согласно сфере применения выглядит следующим образом:

1. В – люки для водопроводных магистралей;
2. ПГ, Г – защитные элементы для пожарных гидрантов (подземного и наземного соответственно);
3. К – устройства для канализационных систем;
4. Д – люки для дождевых систем канализации;

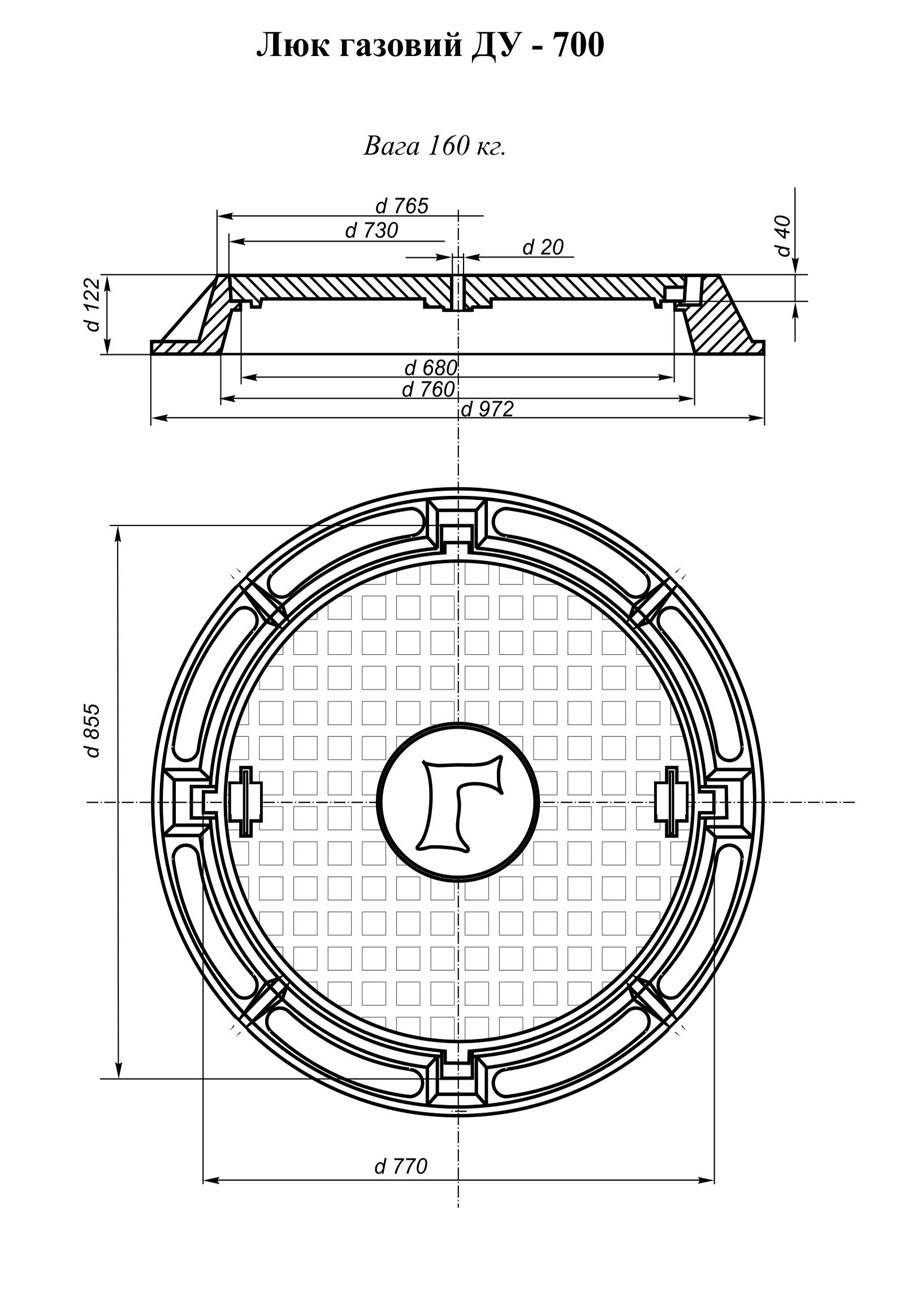

5. ТС – устройства, применяемые при установке тепловых сетей;
6. ГС – люки для газопроводов;
7. Т, МТС, ГТС – конструкции для обустройства телефонных линий;
8. МГ – устройства для магистральных газопроводов.

Такая маркировка люков позволяет различным службам понимать, какую конструкцию они должны использовать. Помимо классификации по сфере применения, канализационные люки также делятся на виды по классам нагрузок. Полную информацию об этом параметре можно также найти в ГОСТе.

Как выбрать изделие

Следует учитывать расположение люков

Делая выбор в специализированном магазине, необходимо обращать внимание на технические характеристики изделия. Надо узнать вес конструкции, после этого стоит уточнить номинальную нагрузку

Важно узнать класс нагрузки. От этого будет зависеть то, какую массу выдержит конструкция

Допустимая нагрузка определяет то, в каких местах может быть установлен люк. Например, крышка типа Л — ее запрещено устанавливать на автодороге, ведь изделие выдерживает вес в 1,5 т. Облегченные декоративные изделия предназначены для монтажа на стадионах, тротуарах и аналогичных местах.

Для дорог, автостоянок и проездов во дворах показатели нагрузки должны быть увеличены до 15-25 т. Здесь устанавливают средние и тяжелые люки, чугунные для смотровых колодцев, которые превосходно выдерживают большую нагрузку. Изделия из пластика на дорогах использовать нельзя.

Приобретая колодезный люк смотрового колодца, сделанный из пластика, рекомендуется спросить у продавца сертификат, чтобы проверить качество изделия.

Установка крышки из пластика производится стандартным способом. Единственное отличие от монтажа чугунной конструкции заключается в том, что люк для колодца полимерный легче в 2 раза. С работой справится 1 человек.

Монтаж состоит из нескольких этапов. Сначала необходимо установить кольцо на крышку технологической шахты. Следует проверить, чтобы между ней и люком стояло опорное кольцо. Подходят изделие КО-6, либо можно поставить КЦО-1.

Их выпускают в соответствии с ГОСТ. Они нужны для того, чтобы уменьшить нагрузку на плиту. Благодаря установке опорного кольца, она снижается в несколько раз. Кольцо призвано усилить защиту конструкции.

Иногда вместо кольца делают кирпичную кладку. Но так поступать не следует, ведь кирпич со временем разрушится, тогда крышка провалится.

Монтируя кольцо, надо пользоваться уровнем. Конструкция должна стоять ровно, тогда нагрузка будет распределена равномерно. Установка люка относительно колодца даже под углом запрещена, так как это станет причиной проседания конструкции и ее разрушения.

Необходимо установить кольцо, бетонный раствор нанести по всему периметру. Требуется дождаться его полного высыхания, потом монтировать конструкцию в само кольцо. Затем нужно смазать солидолом или литолом верхнюю рабочую часть установки. Благодаря этому будет гарантировано беспроблемное открытие люка даже в сильный мороз.

Критерии выбора

При выборе люков нужно учитывать климатические условия местности, назначение проходящих в колодце инженерных систем, место расположения люков, возможные максимальные нагрузки.

1. Для неохраняемых открытых территорий лучше выбирать люки, оснащенные запорными устройствами. Это поможет избежать хищения изделий и защитить колодец от несанкционированного проникновения.
2. В парках, зонах отдыха и в непосредственной близости от жилых домов лучше устанавливать композитные и резиновые конструкции, обладающие хорошими шумоизолирующими качествами.
3. Крышки, предназначенные для установки на проезжей части должны весить не менее 50 килограммов, чтобы не сдвигались при интенсивном движении транспорта.

На территории частных домовладений и дачных участков не стоит использовать дорогие и громоздкие чугунные люки. Полимерные или композитные люки выдержат разовые нагрузки от грузовых или легковых автомобилей.

Крышки люков канализационных колодцев не должны хлопать и издавать резких звуков при наезде на них. Лицевые поверхности должны иметь рельефную шероховатую фактуру, иметь хорошее сцепление с автомобильными шинами и подошвами обуви.

Люк квадратный из чугуна с отверстиями DN600 с креплением крышки, нагрузка D400

58 323 руб.

Заказать

Люк квадратный из чугуна без отверстий DN600 с креплением крышки, нагрузка D400

52 963 руб.

Заказать

Как рассчитывается размер канализационного колодца

Прежде всего, должен быть определен объем колодца.

Он рассчитывается по формуле: V=n*d*200. Здесь:

• V – объем колодца;
• n – количество людей, проживающих в доме;
• d – количество суток. Учитывается 3 — для переливного колодца, 15 – для накопительного;
• 200 – норма расхода воды на одного человека в день.

Расчёт объёма вертикального колодца

Так для семьи из трех человек объем колодца составит 1800 литров или 1,8 м3. Теперь остается определить сами размеры колодца. Если он будет иметь цилиндрическую форму, например, конструкция из железобетонных колец, то применяем такую формулу: V=R2*h*3,14. Подставляем в формулу известные величины, находим нужный показатель. Например, если уровень грунтовых вод на участке находится высоко, вам придется корректировать диаметр колодца, увеличивая его. Все нужные показатели можно определить по выше упомянутой формуле.

Расчёт объёма прямоугольного колодца

Если колодец будет иметь прямоугольную форму сечения, то его высота будет определяться по иной формуле: V=a*b*h.

Здесь тоже не сложно получить неизвестную величину. Например, нужно найти высоту колодца.

Так объем делим на площадь основания, которая получается путем перемножения длин сторон.

Для колодца объемом 1,8 м3 и с длиной сторон по 1 метру, высота составит 1,8 метра.

Цены на различные виды люков

Самыми дешевыми будут изделия, на которые нельзя давать большую нагрузку. Это люки из пластика или полимерпесчаных смесей. Низкой стоимостью, но более высокими эксплуатационными характеристиками отличается резина. Если речь идет об установке на дачном участке или вблизи частного дома, то переплачивать за чугунные изделия нет необходимости.

Более высокой стоимостью отличаются композитные материалы и высокопрочный чугун. Эти материалы выбирают, если на люк будет ежедневно воздействовать давление, например, канализационный колодец находится в зоне движения автомобиля. Цена чугунного канализационного люка сравнима со стоимостью синтетического материала.

Стоимость изделий также зависит от размеров – диаметра и высоты крышки.

Назначение и маркировка

Смотровые колодцы устанавливаются на самых разных инженерных сетях, расположенных под землей – газовых, тепловых, канализационных, водопроводных, кабельных, телефонных. Все они нуждаются в защите от попадания внутрь грязи, дождевой и талой воды, несанкционированного проникновения к расположенному в них оборудованию.
Для этого, а также для обеспечения безопасности транспорта и пешеходов, колодцы закрываются люками. Люки смотровых колодцев конструктивно состоят из основы и крышки.Выбирая люк, необходимо ориентироваться на предельную нагрузку, на которую он рассчитан – она разная для проезжей части дорог, тротуаров, пешеходных дорожек и других зон. А также на маркировку, отлитую на крышке и указывающую на её предназначение.Приведем здесь эти обозначения:

–>

• К – производственная и бытовая канализация;
• В – водопроводная сеть;
• Г – пожарный гидрант;
• Д – дождевая канализация;
• ГС – газопровод;
• ТС – тепловые сети;
• ГТС – городские телефонные сети.

Люк для дождеприемной ливневой канализации

Немаловажное значение имеет и материал, использованный для производства изделия. Остановимся на этом вопросе подробнее

Назначение перепадных колодцев в канализационной системе ↑

Если между выходом из дома и конечной точкой канализационной сети имеется серьезная разница по высоте, то стоки по трубам течь будут с большую скорость. А скорость и масса воды – это энергия, которая с легкостью может разрушить все на своем пути.

Колодец с вертикальным перепадом – гарантия гашения скорости водного потока

Перепадной колодец в канализации приходится устраивать, когда:

• необходимо сбить скорость потока;
• канализационную трубу приходится прокладывать под или над существующими инженерными магистралями с газом, водой и т.п.;
• трубопровод надо проложить под автодорогой;
• монтируется колодец с затопленным выводом в водоем или камеру септика;

Во всех этих случаях происходит изменение уровня тока воды, с высоты он резко падает вниз и ускоряется. Чтобы стоки своей возросшей энергией не наносили вред элементам канализационной системы, приходится делать перепадной колодец с водогасителем.

Принцип работы типовой перепадной камеры наружной канализации

Существует несколько типов перепадных колодезных сооружений, различающихся конструктивно и функционально. Выбор зависит от рельефа и характеристик грунта на участке, а также от конфигурации и особенностей прокладки канализационного трубопровода.

Внутреннее устройство перепадного колодца канализации ↑

В зависимости от собираемых стоков канализационная система бывает бытовой, ливневой (дождевой) и промышленно-производственной. Но колодезные сооружения с перепадом потока везде имеют одинаковую структуру и устройство.

Типовой канализационный колодец состоит из:

1. Опорного днища.
2. Рабочей камеры в виде вертикальной шахты.
3. Горловины.
4. Крышки с люком.

Перепадной тип этих сооружений в целом обустроен аналогично. Только в его рабочей части имеются отбойники или пологие переливы для гашения воды. Именно они являются основным отличительным элементом такого устройства.

Виды конструкций с перепадом ↑

Перепадные колодцы ливневой и бытовой канализации по функциям и строению подразделяются на четыре типа:

1. Шахты с вводом вверху и отводом внизу.
2. Камеры с отбойником воды в виде стакана или трубы.
3. Емкости с одним вертикальным или расположенным под углом водогасителем.
4. Коллекторы с многоступенчатой системой водоотбойников.
5. Парные камеры с установленным под уклоном переливным каналом между ними.

Схемы колодцев с перепадом

Согласно СНиПам, первый вариант с водосливом практического профиля разрешается применять только при перепадах высотой до трех метров и сечением труб до 600 мм. В остальных ситуациях придется делать колодец с гасителями потока.

В одних конструкциях вода гасится об дно, а в других используются специальные отбойники. Особняком стоит последний тип, который подразумевает ускорение потока. Его устанавливают именно для увеличения скорости водотока, чтобы уменьшить вероятность засорения труб.

В качестве стройматериала для колодцев с перепадами используют:

• железобетон или бетон;
• полимеры;
• кирпич;
• стекловолокно.

Самыми дорогими, но простыми в монтаже являются стекловолоконные и пластиковые изделия заводского изготовления. Дешевле всего колодец получится сделать из железобетонных колец, однако для их установки нужен кран. Также своими руками такое сооружение можно залить из бетона или выложить из кирпича – просто, но трудоемко.

Бетонные люки

Люк канализационный бетонный используется довольно редко. Как правило, необходимость в люках из данного материала возникает в тех случаях, когда канализационный колодец имеет нестандартную форму или габариты. В домашних канализационных сетях бетонные люки чаще всего используются для обеспечения герметичности конструкций, выполненных с использованием железобетонных колец. Поскольку монтажный обод тоже изготавливается из бетона, то конструкции хорошо совмещаются друг с другом.

Для больших сетей люки из бетона тоже можно использовать, но обычно такие случаи возникают, когда смотровые колодцы выполнены в нестандартной форме. Люк для такой системы изготавливается под заказ, в точном соответствии с проектом, по которому и возводится вся система.
