Люк-невидимки
Над унитазом в обычном небольшом туалете в городской квартире можно использовать уже готовый ревизионный люк-невидимку, например, «Евроформат-Р». Для внешней отделки подойдет обычная керамическая плитка, ей отделываются и стены санузла. Расположение люка – настенное, ставится он на удобной высоте за унитазом. Для крепежа применяется металлический каркас. Он скрывает все инженерные коммуникации, оставляя только удобное окно для проверки счетчиков и общего состояния труб.
Люк под плитку «Евроформат-Р» отличается простотой установки.
Сначала ниша за унитазом полностью убирается, состояние труб осматривается. Если есть необходимость, то выполняется замена труб. В магазине выбирается потайной люк для санузла. Производители сегодня предлагают различные модели, покупать надо такой, чтобы было удобно снимать показания счетчиков и иметь доступ к вентилям и кранам при необходимости. Располагать люк надо на удобной высоте. Учитывается особенность крепежа унитаза и его тип.
Следующим этапом является установка каркаса. Это будет фальш-стена, которая после установки зашивается гипсокартоном влагостойкого типа. В качестве материала для каркаса используется металлический оцинкованный профиль. Он идеально подходит для гипсокартонных конструкций. Сначала строительным уровнем и отвесом выполняется разметка на потолке, полу, на стенах за унитазом. Далее крепится направляющий профиль на полу и потолке, устанавливаются горизонтальные и вертикальные рейки. Необходимо сразу смонтировать раму для ревизионного люка, она должна соответствовать параметрам окна. Если счетчики находятся на большом расстоянии друг от друга (а это не редкость), можно установить 2 окна или перенести счетчики. Но надеяться, что до одного из них можно будет дотянуться, не следует. Это будет крайне неудобно в будущем.
В таком случае после монтажа его не будет видно, стена получится целостной. Сначала выставляются профили для рамы, перемычки для крепежа
Важно предварительно все разметить, так как люк должен прилегать к раме плотно, никаких щелей не должно оставаться. Перед монтажом люк открывается, после чего саморезами конструкция прикручивается к раме. Сначала крепятся 2 вертикальные противоположные стороны, после них – 2 горизонтальные
Это позволяет выровнять конструкцию при необходимости
Сначала крепятся 2 вертикальные противоположные стороны, после них – 2 горизонтальные. Это позволяет выровнять конструкцию при необходимости.
После того как люк смонтирован, а особых хитростей здесь нет, его надо зафиксировать к профилям по уже существующим отверстиям. Далее можно приступать к зашивке фальш-стены гипсокартоном. Для санузла или ванной комнаты необходимо использовать специальный влагоустойчивый лист ГКЛ или брать обычный стеновой, который пропитан предварительно специальными составами, например, “Аква-стоп”. Люки под плитку гипсокартоном не зашиваются, но их поверхность должна идти вровень с остальной отделкой, чтобы плиточное покрытие получилось ровным. Для крепежа гипсокартона используются специальные саморезы, предварительно все листы надо раскроить для удобства
Важно сразу проверить, чтобы ревизионный люк свободно открывался и закрывался
Ревизионный люк под плитку: разновидности и их особенности
Если подходить к вопросу выбора конструкции ревизионного люка, то первое, что нужно учитывать – это его эстетические характеристики. Конструкцией и простотой эксплуатации, в принципе, можно пренебречь по одной простой причине – сантехнические ревизионные люки используются крайне редко. Даже если за ним будет спрятана система фильтров, то доступ к люку понадобится не чаще, чем необходимость в снятии показаний со счетчиков. В общем, здесь все ясно. Теперь разберемся с разновидностями люков. Их всего три.
Пластиковый ревизионный люк. Самый простой и дешевый способ обеспечить доступ к скрытым коммуникациям в ванной. Практически все дверцы этого типа имеют одинаковый дизайн и могут различаться исключительно размерами и в некоторых случаях цветом, что бывает крайне редко. В большинстве своем эти изделия имеют нейтральную окраску белого цвета. Что касается их размеров, то выбор здесь достаточно большой – самый маленький ревизионный люк из пластика может иметь габариты 100х100мм, а самый большой – 800х500мм. Этого вполне достаточно, чтобы обеспечить свободный доступ для обслуживания скрытых коммуникаций. Устанавливается пластиковый ревизионный люк достаточно просто – он либо вклеивается в заранее подготовленное прямоугольное отверстие, либо вкручивается саморезами. Пользоваться таким люком еще проще, чем устанавливать – чтобы открыть его, нужно надавить на один угол дверки, после чего она откроется.
Металлический ревизионный люк. В принципе, это тот же пластиковый люк, только изготовлен из другого материала. Их габариты колеблются точно в таком же диапазоне, монтируются они идентичным способом и открываются аналогично пластиковым люкам. Единственное, что различает эти изделия, кроме материала, из которого они изготовлены, это их свойства – металлические люки, как правило, служат дольше и сохраняют свой внешний вид на протяжении длительного времени. Основным их недостатком можно назвать стоимость, которая чуть ли не вдвое выше цены пластикового изделия.
Ревизионные люки-невидимки. Такой люк трудно выделить из общей картины стен ванной комнаты. Их особенность заключается в том, что приспособить такой люк можно под любую отделку. По сути, приобретая люк скрытой установки, вы покупаете только сам механизм, который в дальнейшем оснащается дверкой нужного размера, а она в свою очередь облицовывается точно таким же материалом, как и стены в помещении ванной комнаты. Такой люк можно использовать не только для обеспечения доступа к скрытым коммуникациям – его легко приспособить под ванну, обустроив таким образом скрытое хранилище для ненужных вещей. Устанавливается этот люк отнюдь не просто, в частности он создает некоторые проблемы при облицовке стен кафелем. Дело в том, что люк устанавливается еще до отделки стен, и трудность последующего их декорирования заключается в подгонке укладки того же кафеля к люку. В общем, чтобы было понятнее, скажу так – сначала устанавливается и облицовывается ревизионный люк скрытой установки и только потом производится отделка стен.
Как сделать технический люк под кафельную плитку собственными руками
Чтобы дверь приняла закрытое положение, применяют магниты или пружины. От их качества зависит надежность устройства. Открытие происходит при помощи нажатия на кнопку. Когда будет услышан характерный щелчок, ее можно отпустить. Угол открытия можно подвергнуть регулировке. Стоит помнить, что вначале следует выдвинуть на себя дверцу, а затем открывать под нужным углом. Присутствует возможность применения специальных присосок небольшого размера. Закрепление выполняется с лицевой стороны.
Купить люк скрытого монтажа под плитку стоит еще и потому, что эта эффективная система позволяет осуществлять открывание люка без риска повредить плитку.
Монтаж данной конструкции не требует специальных навыков. Для этого выполняются следующие шаги:
- Произвести установку каркаса. Но перед этим изделие надобно примерить, чтобы в дальнейшем избежать ошибок, связанных с габаритами.
- Рама фиксируется с помощью саморезов, предназначенных для металлоконструкций.
- Обшить гипсокартоном каркас. Для этого пригодятся саморезы.
- Выполнить грунтовку.
- Через сутки проверить работу люка и удалить остатки клея.
- Затереть швы. Через пару дней сделать прорези, чтобы изделия свободно открывалось.
Собственноручное производство люка под кафельную плитку не вызовет никаких сложней. Надобно просто следовать данной инструкции:
- В стене проделать пробоину под втулки.
- В фанере закрепить болты.
- Втулки зафиксировать, болты вместе с фанерой следует в них вставить.
- После монтажа люка начать укладку плитки. Швы полностью должны сойтись и стать незаметными.
- Для шпилек надобно просверлить пробоину в стене.
- Самостоятельно выпасть люк не сможет, так как его держат болты. Для открывания рекомендуют применять присоски или специальные крючки.
- Крепление изделия происходит с помощью специальных магнитов.
Один из аргументов в пользу совершения индивидуального заказа на изготовление нажимного люка – получение гарантии от производителя на 12 месяцев.
Не стоит забывать о затирке швов:
- Перед началом применения герметика поверхность чистится и сушится. Малярный скотч клеится со всех сторон шва.
- Пистолетом наносят герметичное средство на шов, распределяют с помощью пальца (перед этим надобно смочить в воде).
- Снять скотч, закрыть его на два, три дня.
- Тонким лезвием прорезается шов. Причем выполняется этого единым движением с каждой стороны.
- Открыть люк, плитку очистить от остатков силикона.
- Если с первого раза не вышло подрезать герметик аккуратно, то надобно открыть дверь и нанести его на плитку, находящуюся на стене. По истечению двух часов закрыть дверь. В местах, где много затирки, подшлифовать абразивной сеткой.
Люки под плитку способны прослужить довольно долго, если соблюдать некоторые рекомендации специалистов, касающиеся выбора и эксплуатации.
При знании требований, которые предъявляются ревизионным люкам, появляется шанс избежать ошибок при покупке. В противном случае возможны капитальные ремонтные работы, которые принесут лишние финансовые траты.
Облицовка люка
- Стены и дверца люка грунтуются.
- На дверцы средних и маленьких размеров перед началом работ желательно повесить вес, равный весу будущей облицовки на ней. Это нужно, чтобы исключить провисания. На некоторых видах есть специальный нагрузочный болт.

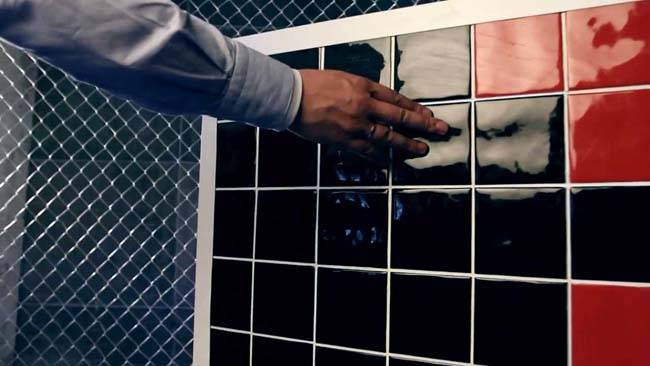

Облицовка дверцы делается под нагрузкой
Нажимной механизм блокируется специальной скобой, которая идёт в комплекте, чтобы во время облицовки плиткой случайно не открыть его.
Плитку можно приклеивать на цементный клей или жидкие гвозди.
Наносим цементный клей с отступом от края, чтобы потом можно было открыть дверцу
Приклеенная плитка на дверцу должна выступать на 5—50 мм со всех сторон. При этом приклеено должно быть не менее половины площади плитки, иначе она отвалится.
Облицовка дверки
Если в щель между дверцой и рамой попадёт плиточный клей, его нужно будет сразу убрать.
Спустя сутки можно проверить, все ли в порядке и удалить излишки клея.
Разновидности
Одна из разновидностей – люк невидимка под плитку (скрытый). Это оборудование различается по:
- месторасположению – настенные, напольные, потолочные;
- технологии облицовки – под керамику, мозаику, мрамор;
- способу закрывания/открывания – распашные, съемные, пружинные, раздвижные.
Рассмотрим основные их особенности.
Распашные
Устройства имеют одну или две распашные дверцы. Они крепятся к раме шарнирными петлями скрытого типа.
Поэтому, когда они закрыты, петли практически не видны. Принцип закрывания разный:
- На магнитах.
- На роликово-клинковой защелке.
- На присосках.
Среди положительных сторон можно выделить простую установку, низкую цену и удобный доступ ко всем коммуникациям. Есть и отрицательные стороны. Например, в открытом положении требуется немало места для распашной дверцы.
Совет!
Устройство на присосках возможно использование только для плитки с гладкой поверхностью. Если плитка имеет рельеф, то полного закрывания достичь не получиться.
Сдвижные
Здесь используются трехзвенные петли, посредством которых створки в открытом положении двигаются параллельно стене. Если имеются труднодоступные места, это идеальное решение.
Среди положительных сторон ярко выделяются:
- Несложный монтаж.
- Свободный доступ ко всем коммуникациям при открытии.
- Легко открывать/закрывать.
- Возможность установки в стесненных местах.
Есть и минусы, например, менее износостойкие. Механизм открывания износится быстрее чем у распашных моделей. Если смотровое отверстие большое, то возникают затруднения при установке. При постоянном открывании/закрывании створки образуется люфт.
Нажимные
В основе механизма для открывания используются пружины. Открывается такой люк небольшим нажимным усилием руки.
Выделяется ряд положительных сторон такого решения:
- Нет необходимости в креплении ручек и подобных предметов.
- Идеально сочетается с гладкой и рельефной плиткой.
- Отличается повышенной шумоизоляцией.
- Нажимной люк оборудован газовыми амортизаторами, обеспечивающие открывание в автоматическом режиме.
Важно! Если при установке допустить малейшую неточность, то дверцы будут иметь люфт.
Откидные
Если в ванной или туалете есть труднодоступные места, для обслуживания коммуникацией отлично подойдут откидные модели. Дверцы монтируются к каркасу из металла на цепочке с карабином.
Наличье магнита гарантирует хорошее закрывание. При очередном обслуживании крышка полностью снимается.
Достоинства и недостатки
Пластиковые ревизионные люки имеют множество достоинств:
- демократичная цена;
- долгий срок эксплуатации без потери качества и внешнего вида;
- эстетичный вид;
- широкий ассортимент;
- можно окрашивать в домашних условиях;
- устойчивость к неблагоприятным факторам (повышенной влажности, перепадам температур);
- негорючесть, устойчивость к воздействию химических веществ;
- относительно низкая стоимость установки;
- возможность установки своими руками, без привлечения специалистов.
Минус тут один — внешний вид. такие люки не скрыты от глаз и заметны на любой стене.
Размеры и цены на люки из пластика
Приятные моменты для покупателей пластиковых лючков – вариантность размеров. Минимальный размер лючка – 100 х 100 мм, далее предлагаются на выбор большие размеры, вплоть до 400 х 500 мм. При необходимости можно найти и самые большие лючки, со сторонами от 600 мм.
Кроме того, люки для ревизии сантехнического оборудования могут быть разной геометрической формы:
- квадратные;
- прямоугольные.
Этот момент важно учитывать при планировании ремонта. Безусловно, цена тут играет одну из главный ролей. Средняя стоимость пластикового люка – 150-300 руб
Средняя стоимость пластикового люка – 150-300 руб
Безусловно, цена тут играет одну из главный ролей. Средняя стоимость пластикового люка – 150-300 руб.
Требования к конструкции
Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:
Ревизионный люк должен быть достаточно прочным и хорошо закрепленным. Он должен выдерживать вес дверцы, открываемой с усилием
Схема монтажа люка
Во время установки лючка важно строго выдерживать горизонтальные, вертикальные линии, не допускать перекосов. Для контроля за правильностью монтажа удобнее пользоваться лазерным строительным уровнем.
Дверки люка должны иметь плавный ход и достаточно места для полного открывания, иначе в экстренной ситуации устранить поломку оборудования быстро не получится.
К гипсокартона лючок прикрепляют дюбелями или саморезами, а на керамическую плитку можно своими руками приделать этот прибор только с помощью анкерных болтов.
На дверки лючка керамическую плитку приклеивают плиточным клеем или жидкими гвоздями.
Это интересно: Экран для ванны своими руками
Ревизионный сантехнический лючок – незаменимое приспособление, с помощью которого осуществляется постоянный доступ, контроль и обслуживания приборов, вмонтированных в стену ванной комнаты или в специальный короб.
Предназначение
Доступ к коммуникациям
Такие люки выполняют одну главную цель – обеспечивать доступ к коммуникациям, никак не влияя на дизайн помещения. Благодаря таким люкам, никто не сможет увидеть, где в вашем доме находятся такие элементы, как:
- фильтры для воды;
- счетчики для воды;
- различные вентили для перекрытия труб;
- узлы управления различными приборами в ванной комнате.
Главное, что вы знаете, где находится такой люк, и в любой момент можете открыть его и проверить состояние любого прибора, поменять фильтры или просто посмотреть данные счетчика. Это очень удобно и практично.
Ревизионные люки могут быть выполнены из различных материалов и иметь разные конструкции. Наличие большого ассортимента товара позволяет выбрать тот, который будет лучшим в вашем случае. Главное, он должен быть надежным, легким в применении и не портить общий вид помещения. Следует отметить, что часто использовать люк вы не будете.
Все люки можно классифицировать так:
Давайте рассмотрим, чем они отличаются друг от друга, и каковы особенности каждой категории.
Изделия из пластика – это самый дешевый и простой вариант из всех остальных. Внешне они ничем не отличаются между собой. Разница только в размерах и цвете. Пластиковые люки легко устанавливать. Для этого нужно вкрутить каркас в стену при помощи саморезов. Другой вариант – смазать его клеем и вставить в подготовленное отверстие. Открывать дверцу можно простым нажатием на нее. Это наиболее простой и дешевый метод для сокрытия ревизионных проемов.
Металлические люки для ревизии схожи по методу установки и размерам. Но за счет того, что они сделаны из металла, следует отметить некоторые преимущества:
- долговечность изделия;
- способность не терять первоначальные свойства и внешний вид.
Главным недостатком металлических конструкции является их стоимость. Пластиковые модели гораздо дешевле.
Люки-невидимки называются так потому, что после установки заметить их очень непросто. Такой скрытый люк можно устанавливать в ванной с любой отделкой. Комплектация его проста: рама конструкции, монтируемая в стену и дверь, которую нужно соединить с механизмом и облицевать отделочным материалом. Они хорошо подходят для:
- сокрытия центрального стояка;
- сокрытия различных коммуникаций и запорной арматуры;
- хранения химикатов для ванной и туалета или ненужных вещей.
Чтобы установить его понадобиться больше сил и времени, так как монтировать его сложнее, чем два предыдущих вида. Все дело в том, что устанавливать такой люк нужно до отделки поверхности. Первым делом нужно оформить сам люк, а потом, отталкиваясь от него, продолжать облицовку стен.
Что это такое — ревизионные люки
Ревизионный люк под плитку — простое устройство, состоящее из дверцы и каркаса, который устанавливают в предварительно сделанный проем. Есть разные виды этих конструкций, что позволяет выбрать наиболее удобную и гармонично вписывающуюся в интерьер ванной комнаты. Дверца ревизионная должна плотно закрываться и легко открываться
Поэтому при выборе люка в первую очередь обращают внимание на способы и качество крепления всех элементов этой конструкции
Назначение и область применения
Ревизионная форточка необходима для оформления отверстия, требуемого для доступа к коммуникациям. Оно может быть расположено на полу, на стене или потолке. Люки изготавливают из разных материалов. Какая нужна будет конструкция, решают перед тем, как приступить к отделочным работам.
- легки по весу;
- бывают разных размеров;
Возможны 2 варианта открывания дверцы: по вертикальной оси и с помощью петель.
Металлический люк надежнее, но тяжелее. Он, как и пластиковый, способен обеспечить невидимость проложенных за гипсокартонными коробами и перегородками коммуникаций. Скрытый ревизионный люк с внешней стороны оформляется так, чтобы дверца визуально смотрелась как неотъемлемая часть дизайна. Если в ванной укладывают кафельную плитку, отверстие для доступа к коммуникациям скрывают под этим отделочным материалом.
Разновидности
Есть множество видов ревизионных форточек, которые подразделяют по двум критериям:
- месту расположения;
- способу отделки.
Согласно первому параметру выделяют 3 вида изделий:
- напольные;
- настенные;
- потолочные.
По способу отделки люки бывают:
- под кафельную плитку и мозаику;
- под гипсокартон;
- под покраску.
К изделиям для потолков предъявляют особое требование: такие люки должны быть легки по весу. Их устанавливают в подвесные конструкции, которые могут быть деформированы под тяжестью встроенного устройства. Торговая сеть предлагает потолочные ревизионные форточки разных форм и размеров. Дверца в этих конструкциях удерживается с помощью либо гидравлики, либо пружинного механизма. Оба способа фиксации способны надежно удерживать дверцу в нужном положении. По контуру проема устанавливаются шумопоглощающие прокладки.
К напольным ревизионным форточкам предъявляют другое требование, заключающееся в высокой прочности материалов, из которых они изготовлены. Сборка конструкции тоже должна быть надежной. По весу ограничений нет. Такие люки состоят из нескольких элементов:
- каркаса;
- амортизаторов;
- петель;
- крышки (дверцы);
- замка для крышки.
Ревизионный люк для пола может быть двух видов:
- со съемной крышкой;
- с заполняемой.
В первом случае конструкция для доступа к коммуникациям встраивается в пол и является его самостоятельным элементом. Изделия с заполняемыми крышками маскируют тем же отделочным материалом, которым облицован пол.
В квартирах и частных домах чаще всего устанавливают конструкции настенного типа. Самые простые, недорогие и популярные — пластиковые с распашной дверцей на петлях. Такие изделия имеют правильные геометрические формы и хорошо подходят под плитку, контур которой всегда четкий и ровный. Размеры пластиковых изделий могут быть разными. Если проем для доступа к инженерным сетям широкий, конструкция может иметь две распашные дверцы. Есть изделия, имеющие нажимной механизм открывания. В этом случае дверца вращается вокруг своей вертикальной оси.
Не менее популярны люки на магнитах. Они необходимы при оформлении потайного доступа к коммуникациям. Внешняя сторона таких конструкций оформляется в соответствии с отделкой ванной комнаты: тем же облицовочным материалом. Открывают такие изделия с помощью специальных присосок. Под тяжелую плитку необходимы конструкции с усиленным каркасом.
Реже устанавливают угловой люк. Он необходим в помещениях, в которых инженерные сети проложены в колоннах или в непосредственной близости от внешних или внутренних углов.
Разновидности скрытых люков
Прежде чем приступать к изготовлению скрытого люка своими руками, необходимо определиться с видом конструкции. Различают:
напольные. Как правило, такие устройства устанавливаются при прохождении канализации или иных коммуникационных систем в полу. Напольный люк-невидимка отличается высокой прочностью, так как должен выдерживать большие нагрузки и максимальной герметичностью, чтобы не допустить протечки;
Скрытый люк на полу
потолочные. Предназначены для ревизии вентиляционных систем. Потолочные люки отличаются небольшим весом и прочными удерживающими устройствами для исключения возможности несанкционированного открывания;
Люк-невидимка на потолке
настенные скрытого монтажа. Наиболее распространенная конструкция, которая может быть использована для любых целей, в том числе и проведения профилактических работ. Основные преимущества – простота монтаж и удобство использования.
Разновидности настенных скрытых конструкций
Выбор конкретной разновидности осуществляется в зависимости от места прохождения коммуникаций в квартире или загородном доме.
Этапы монтажа
Начинать устанавливать ревизионный люк ванной своими руками следует с создания рамы. Для гипсокартонных стен процесс монтажа упрощается, так как в качестве каркаса конструкции могут выступить профили, которыми усиливался проём. А обшивка внутреннего периметра люка обшивается полосками из того же ОСП, из которого он сделан. При монтаже внутри более прочной стены по краям ниши с коммуникациями или приборами устанавливают деревянные бруски.
Следующий этап – установка петель на дверцу, а их ответных частей – в нужные места каркаса (но только на один винт). Далее необходимо провести проверочную установку для определения правильности монтажа креплений. Установленная дверца должна находиться в одной плоскости с кирпичной стеной или же с гипсокартоном. Во втором варианте люк примеряют с уже приклеенной гипсокартонной частью. После проверки ответные части петель окончательно закрепляют вторым винтом, устанавливают дверцу и ещё раз регулируют её положение.
Процесс монтажа керамики на сантехнический люк под плитку своими руками заключается в следующем:
- Внешняя часть дверцы обезжиривается и грунтуется ;
- Деревянная поверхность смазывается клеем ПВА;
- Сверху приклеивается штукатурная сетка (с использованием шпателя);
- После высыхания клея (не меньше 12 часов) готовится клеящий раствор;
- Плитка наклеивается на капроновую сетку;
- Продолжается укладка остальной керамики.
Совет: Плитку следует продолжать укладывать от ревизионного люка. Сначала доводится до конца ряд (или 2–3 ряда по высоте), а затем продолжается укладка под дверцей. Таким образом, расположение керамики не нарушится, и люк будет незаметным.
После установки плиток на стене по сторонам дверцы дополнительно проверяется расположение люка относительно плоскости стены. Если он выступает или, наоборот, слишком утоплен внутрь, допускается ещё раз отрегулировать положение креплений. А для того чтобы упростить регулировку, в последнюю очередь устанавливается пуш-система.
