Лестница водосточная: назначение, требования, технические характеристики и монтаж

Колодезные лестницы: назначение и виды

Лестницы для спуска в колодец могут отличаться друг от друга по своему назначению, виду и конструкции.

В зависимости от области эксплуатации все лестницы можно разделить на два больших вида: лестницы водопроводные и лестницы канализационные.

Конструкция лестниц для спуска в колодец может несколько варьироваться, в зависимости от их назначения, вида, основных особенностей используемой арматуры и т.д. Поэтому на сегодняшний день отдельно выделяют лестницы канализационные, водопроводные, водосточные, лестницы для тепловых сетей, лестницы для пожарного гидранта, лестницы с защитным ограждением, разборные лестницы и др.

В зависимости от глубины колодца лестница может иметь различную длину, которая определяется заказчиком. Также, по вашему требованию, мы можем изготовить лестницу из арматуры другого диаметра.

Итоговая цена за лестницу складывается из её длины и стоимости за 1 мп данного вида лестниц. (К примеру Цена 1мп лестницы Л-2 составляет 730р. (с НДС), т.е. если требуется лестница длиной 3,2м, то ее стоимость составит 3,2х730=2336р (с НДС) )

На все виды лестниц мы выдаём технический паспорт и сертификат.

Между тем, любая лестница будет отличаться самыми высокими показателями надежности и прочности, стойкостью к коррозионным воздействиям и с легкостью монтироваться на внутреннюю поверхность стен колодца.

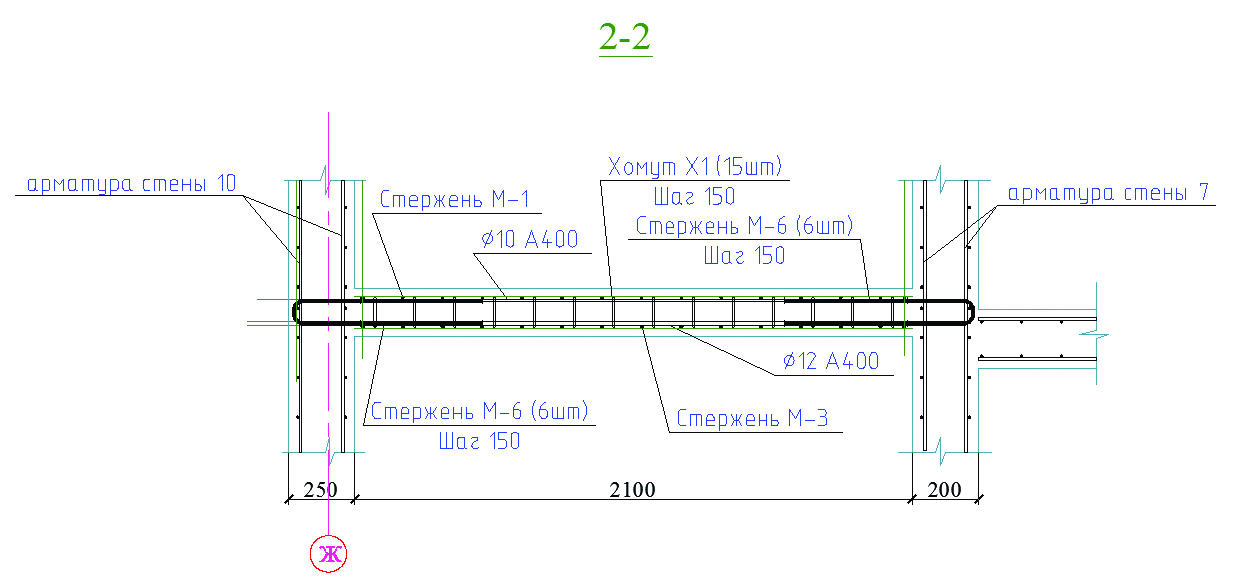

Выполнение схемы армирования разреза 2−2

Разрез 2−2 (рис. 9) вычерчивается по тем же самым алгоритмам, что и рассмотренный ранее. Различие лишь в том, что здесь уже учтена вся арматура за исключением деталей М-6, при создании которых необходимо выставить флажок напротив пункта Включать в спецификацию

. Арматура прилегающих стен вычерчивается без учета в сборке конструкции и спецификации. Остальным стержням необходимо назначить учет в сборке конструкции, выставив флажок в диалоговом окне команд создания.

Пришло время вспомнить о марках М-1 и М-3, присвоенных стержням, которые в этом разрезе создаются с помощью команды Поперечное сечение

. Сейчас в диалоговом окне необходимо указать, что мы создаем деталь, и выбрать нужную марку, чтобы позиционная выноска корректно отображала информацию о стержне. Прибегнуть к помощи марок нам пришлось из-за того, что одна позиция присваивается только прямолинейным стержням одной длины и с одинаковыми свойствами. У нас же стержни, идущие в лестничном марше, имеют изгибы, что не позволяет вычертить их поперечно без присвоения марки для идентификации программой Project Studio CS Конструкции 5.1.

Особенности конструкции лестниц для коммуникационных колодцев

Ввиду специфических условий эксплуатации, в которых находится металлическая лестница для колодцев, ее конструкция отличается рядом характерных особенностей присущих для отдельных ее типов.

Так лестницы для дренажных колодцев имеют простую однопролетную конструкцию, изготовленную из металлического прута достаточного сечения, и предполагает возможность наращивания или уменьшения длины пролета, сообразно конкретным условиям эксплуатации. Крепление осуществляется при помощи монтажной системы непосредственно к стене колодца.

Лестницы в канализационные колодцы должны быть более сложными по конструкции и отвечать повышенным требованиям по условиям безопасности проводимых работ. Так, они представляют собой двухпролетную систему в которой перекладины устанавливаются не против друг друга, а в строго установленном порядке, обеспечивающем строгую очередность и конечное удобство их использования.

Вес лестницы в колодце равномерно распределяется по всей длине системы крепежей, а дополнительное крепление производится еще и на горловине колодца. При этом необходимо отметить, что наращивание длины пролета таких лестниц не допускается.

Лестница для коммуникаций в бытовом исполнении

Колодезная лестница для использования в быту, в ряде случаев может выполняться не в стационарном, а в переносном варианте. При наличии коммуникационных колодцев небольшой глубины, для выполнения сервисных и ремонтных работ неплохо подойдет легкая переносная лестница на основе профиля из алюминиевого сплава. Лестницы алюминиевые в колодец имеют как ряд определенных преимуществ, но не лишены и отдельных недостатков.

Современные бытовые лестницы из легкого алюминиевого сплава очень разнообразны и по конструкции и по области применения, однако у них есть два серьезных недостатка – ненадежность и цена

Основным позитивным моментом следует считать легкость и простоту конструкции, а так же высокую мобильность, которая в съемном варианте позволяет обслуживать колодцы с зауженным рабочим пространством. Использование переносных лестниц позволяет значительно упростить и удешевить конструкцию колодца еще на этапе его возведения.

В конечном итоге, съемные лестницы не подвержены коррозионному воздействию в агрессивной для металла среде полости колодца, и могут сохранять свои потребительские качества на протяжении долгого периода времени.

Однако есть и существенные недостатки. К ним можно отнести слабую несущую способность, пожертвованную в угоду легкости и мобильности конструкции, а так же достаточно высокую стоимость, связанную с применением дорогого алюминиевого сплава.

Лестницы трансформеры, благодаря продуманной шарнирной конструкции более продвинуты в своих эксплуатационных качествах, но и более дороги

Веревочная лестница для колодца, имеющего коммуникационное назначение, практически не используется, ввиду малой глубины таких колодцев, а так же неудобства использования при общей неустойчивости и несбалансированности конструкции.

Самостоятельное изготовление: плюсы и минусы такого решения

В подавляющем большинстве случаев, лестница для колодца своими руками может быть изготовлена.

Однако необходимо учесть ряд принципиальных моментов, пренебрегать которыми не стоит:

При самостоятельном изготовлении необходимо учитывать все требования ГОСТа и СНиП для конструкций такого рода.
Применение в качестве материала нержавеющей стали или алюминиевых сплавов требует применения оборудования электродуговой сварки в защитной газовой среде.
С учетом стоимости материалов и оборудования цена такого изделия может быть на уровне изделий, изготовленных промышленным серийным способом при сопоставимом качестве.
В качестве вариантов однозначно выигрышных при самостоятельном кустарном изготовлении, следует считать конструкции из дерева, веревочные лестницы и простые лестницы из черной конструкционной стали.

В случае принятия однозначного решения о самостоятельном изготовлении лестницы для колодца, будет полезно ознакомиться с видео в этой статье, которое может служить, как своеобразная пошаговая инструкция.

Как сделать самому

Все лестницы можно изготовить самостоятельно. Для этого понадобится умение обращения со сварочным аппаратом. Слесарные навыки и опыт работы с деревом.

Металлическую

Для выполнения металлической проводят ряд операций:

Понадобятся уголок и арматура без рифления.
Замеряем глубину колодца, это и будет высота вертикальных направляющих.
Уголок отмеряют без учета зацепов в верхней части стремянки. Отрезаем наш размер и укладываем на ровное основание параллельные прямые.
Проверив диагонали, чтобы прямоугольник стал ровным, расчерчиваем ступени. Расстояние между ними равно 350 мм. Возьмем арматуру и сделаем заготовки ступеней.
Длина каждой 35 – 45 сантиметров. Арматуру режем болгаркой по размеру.
Теперь раскладывают заготовки по направляющим и фиксируют на месте ручной дуговой сваркой.

Затем приваривают крючки, сделанные из той же арматуры так, чтобы можно было зацепить их за край кольца или за крышку.

Металл необходимо обработать грунтовкой в несколько слоев, а затем покрасить антикоррозийной краской. Если есть ржавчина, ее следует счистить до основания.

Деревянную

Колодезная лестница из дерева изготавливается проще:

Понадобится деревянный брус 50 * 50 мм. Из него своими руками сделаем и направляющие, и ступени.
Ножовкой отпилим брусок и также положим его на ровную поверхность.
Вымерив прямоугольник, расчертим ступени по 30 – 40 сантиметров между собой, но пилятся по 30-35 см.
Укладываем перекладины по разметке и скрепляем все шурупами по дереву с редкой резьбой.

Деревянная лестница не закрепляется в верхней части крючками, как металлическая. Ее крепят только по длине направляющих.

Чтобы продлить срок службы дерева, конструкцию обрабатывают специальным раствором против грибков. Обычная краска от ржавчины здесь не поможет. Дерево сначала покрывается грибком от сырости и только потом гниет.

И у деревянной, и у металлической стремянки существует возможность установки площадки. Она должна быть сплошной или с небольшими прорезями:

Для металлической стремянки из уголка сваривают квадрат и укладывают его в нужном месте лестницы. Привариваем всю конструкцию. На основание площадки укладывают лист металла или просечку, также скрепляя сваркой.
У деревянной площадки все практически так же. Из бруса 10 * 10 см собирают квадрат и прикручивают саморезами к лестнице, на верх бросают доски или фанеру.

Все обработано специальными растворами. К деревянным площадкам приделывают дополнительные упоры к полу или стене колодца. Перила изготавливают не на всю длину лестницы, только до рабочей зоны. Обычно высота составляет 1,5 – 2 метра.

Устанавливая перила, следует помнить, что в этом случае лесенка монтируется с наклоном, а значит, ступени придется сделать по шире. В металлической конструкции можно соединить два уголка между собой и ступень будет в два раза шире. Деревянные перекладины делаем из того же спаренного бруса, дополнительно фиксируя их к направляющим в трех местах.

Веревочную

Стремянка для колодцев, в которые необязательно спускаться чаще чем раз в месяц, может быть изготовлена из веревки и деревянных или металлических ступеней. Она мобильна, ее можно доставать из коллектора после завершения работы и хранить в гараже.

Пошаговые действия:

Приготовьте альпинистский шпагат.
Ступени из бруса 10 * 10 см и длиной 35 сантиметров.
Заготовки из дерева пилим длиной 40 см.
В каждой ступени с двух концов просверливают отверстие диаметром, равным толщине веревки.
Шпагат завязывают на конце и разделяют его на две части.
В каждой направляющей вяжут еще по одному узлу в равном удалении от центра.
Продеваем первую ступень в оба конца.
Проталкиваем до узла и завязываем сверху еще один.
Через 35 сантиметров завязываем еще узел и продеваем вторую ступень.

Так постепенно получается канатный вариант для спуска.

Варианты для спуска

Водопроводная

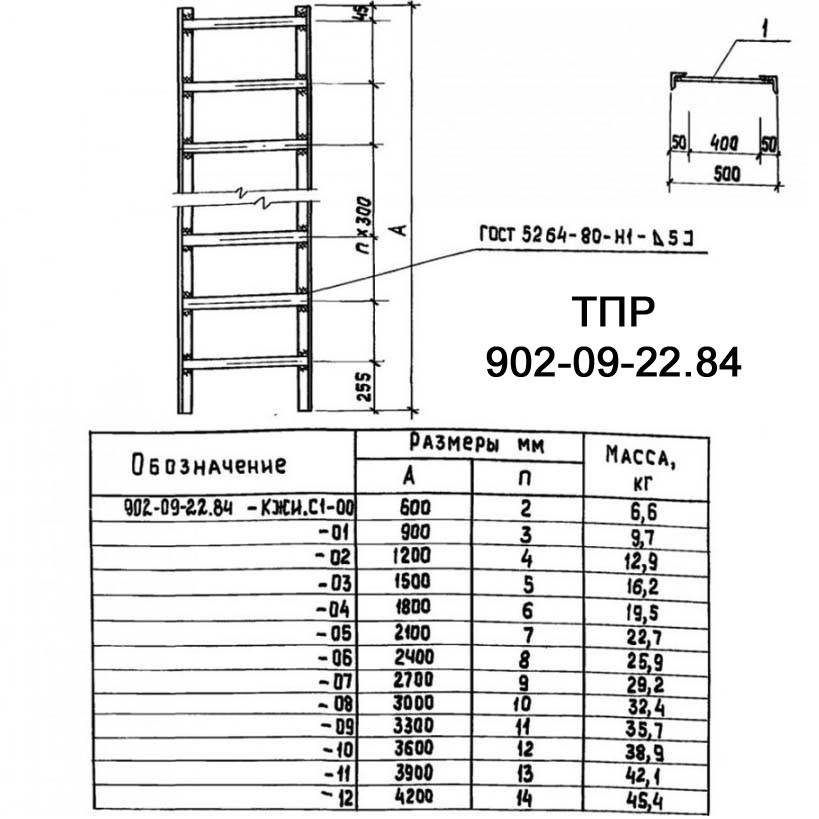

Для водопроводного колодца определена стремянка водосточная ВЛ-2. Изготовлена из металла или нержавеющей стали, с обязательным креплением на горловине коллектора и ее стенках.

Параметры, указанные в СНиП: длина 182 см, ширина 48 см, вес 20 кг. Сверху имеются специальные крюки, чтобы цепляться за край колодца. На протяжении всей длины устанавливаются дополнительные средства крепления стремянки к стенкам коллектора.

Канализационная

Внутри канализационного коллектора всегда агрессивная среда. Испарения от нечистот, проходящих по трубе, остаются в шахте и накапливаются там.

К тому же постоянная влажность губительно влияет на металлические изделия. Поэтому устанавливают конструкцию особой формы и специальной обработки ступеней. Она немного шире обычной и имеет округлую форму. К тому же ступени расположены в разбежку по двум отсекам.

Длина один метр, ширина 50 – 60 см. Особенность ее в трёх линейности. Три вертикальные направляющие, на которых крепятся ступени, обеспечивают небольшой изгиб и позволяют прижать изделие к стенкам колодезных колец.

С перилами

ГОСТ регламентирует характеристики изготовления лестниц под тепловые камеры и теплопункты с маркировкой Л-15. Стремянка выполнена из уголка 50 * 50 мм, с арматурой без рифления, используемой в качестве опор. Крепится она к верхней части камеры и ее стенкам.

Особенность заключается в наклонном положении установленной стремянки. Угол наклона 35 – 40 градусов. Длина зависит от высоты тепловой камеры. Конструкция изготавливается только из металла со специальной антикоррозийной обработкой.

С площадкой

Используется в канализационном коллекторе, когда диаметр трубы на дне колодца не позволяет спуститься и встать рабочему на дно. В нижней части стремянки, прикрепленной к стене, установлена небольшая площадка. После спуска работник может встать на нее и, не касаясь дна, проводить работы.

Второй момент: когда используется площадка, при необходимости можно повернуть лесенку внутри камеры. Например, в тепловом пункте не всегда хватает места для установки оборудования, поэтому лестница может упираться в него. Именно в этом месте монтируют площадку.

Лестницы от компании «ТехСтройМонтаж»

Ознакомиться с ценами лестниц для колодцев вы сможете в прайс-листе нашей компании, который приведен ниже.

Причем оценив по достоинству выгодность наших торговых предложений, следует также принимать во внимание несколько важных факторов относительно нашей профессиональной деятельности, которые помогут сделать окончательный выбор. Отметим, что производство лестниц для спуска в колодец – профилирующее направление деятельности наших специалистов

А потому можно с уверенностью говорить, что все реализуемые канализационные и водопроводные лестницы изготавливаются на самом современном оборудовании, хранятся на нашем собственном складе, а их погрузка осуществляется посредством собственного погрузчика. Причем вниманию клиентов будут предоставлены как варианты лестниц водопроводных типовых, так и изготовление подобных конструкций непосредственно по чертежам заказчика

Отметим, что производство лестниц для спуска в колодец – профилирующее направление деятельности наших специалистов. А потому можно с уверенностью говорить, что все реализуемые канализационные и водопроводные лестницы изготавливаются на самом современном оборудовании, хранятся на нашем собственном складе, а их погрузка осуществляется посредством собственного погрузчика. Причем вниманию клиентов будут предоставлены как варианты лестниц водопроводных типовых, так и изготовление подобных конструкций непосредственно по чертежам заказчика.

Эксплуатация дачного колодца требует периодического его обслуживания, а иногда и ремонта. Чтобы провести данные мероприятия, необходима лестница, без нее не обойтись, потому что приходится спускаться в вертикальную шахту. Получается так, что лестницы для колодцев – это неотъемлемая часть самого сооружения. И хотя ими не пользуются постоянно, их наличие обязательно. Казалось бы, не очень сложная конструкция, но к ним есть свои требования в плане безопасности использования.

Конструкция лестницы “утиный шаг”

Схема размеров лестницы.

Как же выглядит конструкция “утиной” лестницы? Ее функция, как и у любой другой – поднять или опустить вас на другой уровень здания. Особенность заключается не в функциональности, а в строении конструкции. Форма ступеней асимметрична, с одной стороны ступень широкая, а с другой узкая. Идет чередование ступеней, если сначала справа была широкая часть ступени, то следующая ступенька будет широкой слева. Такое строение затрудняет подъем по лестнице. Конструкцию “утиный шаг” не рекомендуется устанавливать в дома, где живут пожилые люди или те, которые имеют проблемы с ногами. Еще вы должны знать, что вряд ли вам удастся донести тарелку с супом на второй этаж через такие препятствия. Подняться по “японской проступи” без помощи поручней проблематично, поэтому руки должны быть свободны.

Лестница гусиный шаг имеет большой угол подъема (примерно 55 °), расстояние между ступенями большое, шаг более высокий, чем у обычной конструкции. Высоту шага можно регулировать, подгонять его под пожелания домовладельцев. “Японская проступь” очень надежная и прочная.

Такая лестница может создавать различные повороты, которые будут подходить под конструкцию вашего дома

Важно знать, что от направления поворота будет зависеть, какой должна быть первая ступенька

Материал для создания японской проступи не отличается оригинальностью, для этого используют:

дерево;
стекло;
металл;
комбинацию материалов.

Чаще всего в качестве строительного материала используют дерево, это более практично. Дерево хорошо смотрится, прекрасно вписывается почти в любой интерьер, недорогое и легко поддается обработке. Если вы хотите соорудить ступеньки сами, в домашних условиях, то тогда отдайте предпочтение дереву. Реже используют металл и стекло. Металл громоздкий и грубый, а стекло прихотливое.

Монтаж пожарных лестниц П 1.1

Наружные пожарные лестницы создают необходимые условия для эффективной борьбы с огнем, результатом которого является сохраненное имущество, здоровье и жизни людей. Наши специалисты обеспечат монтаж любого заказанного у нас изделия. Это могут быть стационарные эвакуационные или пожарные лестницы, состоящие из:

	площадки для выхода на крышу (660х800 мм) с ограждением высотой 1200 мм;
лестничных маршей шириной 600 мм;
комплекта крепежных элементов

Все наши изделия отличаются высоким качеством и изготавливаются в соответствии ГОСТ 53254-2009 и другим нормативам.

Узнать условия оформления заказа и цену на любой вид металлоконструкций можно через форму на сайте. Если вы решили купить изделие, узнать расценки можно в прайс-листе или у менеджера. При поступлении заявки мы сразу приступаем к изготовлению изделия и обеспечиваем доставку во все регионы и города России.

Обзор преимуществ веревочных конструкций

Сравнивая с аналогами, можно выделить целый ряд существенных достоинств, благодаря которым упрощается задача по обслуживанию колодца:

Мобильность, что обусловлено малым весом материалов, используемых при изготовлении. Это позволяет транспортировать лестницу на любые расстояния без необходимости привлекать помощников.
Компактные габариты, что открывает широкие возможности для хранения изделия.
Лестница может легко регулироваться по длине, поэтому ее можно применять для обслуживания колодцев любой глубины.
Доступная стоимость материалов позволяет избежать крупных расходов.
Простота монтажа, так как веревочная лестница своими руками изготовленная не требует специальных знаний для реализации такого решения.
Возможность использования для совершенно любых задач по организации спуска.

Подобная конструкция может быть задействована даже в ситуациях, когда, казалось бы, проблематично спуститься на некоторую глубину.
