Электрический ток — как это работает?
В электроснабжении и проводке электричества используется цветовая маркировка проводников. Для обозначения разных фаз используются разные цвета. Так, фаза обозначается красным цветом, ноль — синим, а заземление — желтым или зеленым.
Обозначение проводов буквенной и цветовой маркировкой имеет некоторые нюансы. Например, обозначение фазы может быть не только красным цветом, но и другим цветом, в зависимости от нормативно-технической документации. Также, цветовая маркировка проводов может отличаться в разных странах.
Зачем нужны цветовые обозначения проводов? Это важно для удобства и безопасности. Хорошо различить проводники по цвету упрощает работу электрикам и помогает предотвратить ошибки при подключении
Кроме того, цветовая разметка проводов позволяет проводить быструю инспекцию и обслуживание электрической системы.
Особенно важно обратить внимание на обозначение и маркировку заземления. Заземление — это присоединение системы к земле для защиты от электрического удара. Обозначение заземления может быть выполнено зеленым или желтым цветом, в зависимости от страны и стандартов
Обозначение заземления может быть выполнено зеленым или желтым цветом, в зависимости от страны и стандартов.
В электрике также используются условные обозначения для обозначения проводов. Например, буква «L» означает фазу, «N» — ноль, а «PE» (Protective Earth) — заземление.
Цветовые обозначения фазы L, нуля N и заземления
Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).
Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).
Фаза («L», «Line»)Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы
Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы
Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора
А лучше сразу обратитесь к квалифицированному специалисту
Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.
Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».
Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т»
Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара
Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно
Прикосновение к обоим проводам смертельно опасно
Прикосновение к обоим проводам смертельно опасно.
Важно знать!
Цветовая маркировка проводов в электрике имеет множество особенностей и часто новички сталкиваются с такими вопросами, как:
- «Что такое аббревиатура PEN?»;
- «Как найти заземление, фазу, ноль, если изоляция бесцветная либо имеет нестандартный окрас?»;
- «Как самостоятельно указать фазу, заземление, ноль?»;
- «Какие еще существуют стандарты по окрасу изоляции?».
На все эти вопросы мы сейчас кратко дадим простое объяснение!
Что такое PEN?
Устаревшая на сегодняшний день система заземления TN-C предполагает использование объединения нейтрали и заземления. Преимущество такой системы – легкость электромонтажных работ. Недостаток – угроза поражения электрическим током при монтаже электропроводки в доме либо квартире.
Цвет совмещенного провода желто-зеленый (как у PE), но при этом на концах изоляция имеет синий окрас, характерный нейтрали. На электрической схеме совмещенный контакт обозначается тремя латинскими литерами – «PEN».
Как найти L, N, PE?
Итак, вы столкнулись с такой ситуацией: во время ремонта бытовой электросети оказалось, что все проводники одного цвета. Как в этом случае узнать, какой провод что означает?
Индикаторная отвертка
В том случае, если электропроводка имеет заземляющий провод, необходимо использовать такое оборудование, как мультиметр. Данный прибор имеет два щупальца. Сначала необходимо установить диапазон измерения переменного тока на отметку свыше 220 Вольт. Далее одну щупальцу фиксируем на фазном контакте, а с помощью второго щупальца определяем ноль/заземление. При соприкосновении с 0 на мультиметре отобразиться значение напряжения в пределах 220 Вольт. Если же вы дотронетесь к «земле» – напряжение обязательно будет немного ниже. Более доходчивая инструкция по использованию мультиметра была предоставлена в соответствующей статье, с которой рекомендуем ознакомиться!
Мультиметр
Существует еще один метод определения. Если нет мультиметра и индикаторной отвертки под рукой, то можно постараться определить какого цвета провода L и N по их изоляции. В этом случае необходимо помнить, что синяя оболочка — это всегда НОЛЬ. В любой нестандартной маркировке окрас ноля не меняется. Остальные две жилы будет немного сложнее определить.
Первый вариант ассоциаций. Вы видите оставшийся цветной и черный либо белый контакт. В старые добрые времена землю обозначали черной либо белой изоляцией. Вполне разумно предполагать что это именно она, оставшийся цветной – фазный (L).
Второй вариант. Ноль, опять-таки, сразу откидываем, остается красный и черный/белый провод. Если изоляция белого цвета, то согласно ПУЭ – это фаза. Значит, оставшийся красный – земля.
Обращаем Ваше внимание на то, что такой метод является крайне опасным. Если Вы решили им воспользоваться, обязательно сделайте для себя пометки, чтобы во время ремонта люстры либо розетки не получить удар электрическим током!
Как самостоятельно указать L, N, PE?
В том случае, если визуальное обозначение отсутствует либо отличается от стандартного, рекомендуется самостоятельно указать все элементы после ремонтных работ. Для этого можно использовать цветную изоленту либо специальное изделие – термоусадочную трубку, именуемую также кембриком. Согласно требованиям ПУЭ, ГОСТу и общепринятым рекомендациям указание жил необходимо осуществлять на концах проводника – в местах его соединения с шиной (как показано на фото).
Небольшие пометки по цветам облегчат ремонт и обслуживание как Вам, так и электрику, который возможно будет осуществлять ремонт домашней электросети после Вас! О том, как маркировать провода в щитке, мы рассказали в отдельной статье.
Существующие заводские стандарты
Обозначения изоляции с каждым десятилетием немного видоизменяется, поэтому возможно данная информация Вам пригодится.
До 2000-го года применялась следующая цветовая маркировка проводов:
- белый – N;
- черный – PE;
- яркий – L.
Через несколько лет после данного стандарта было внесено существенное изменение: PE «перекрасили» в желто-зеленый цвет (как сейчас).
Таким образом, изделия стали выглядеть так:
- желто-зеленый провод – земельный;
- черный (и иногда белый) – нейтральный (N);
- яркий – фаза.
Цветовые решения
Если же по каким-либо причинам Вы путаетесь между контактами, предоставляем к Вашему вниманию подробную расшифровку маркировки проводов и кабелей по цветам, которая на сегодняшний день соответствует европейским и отечественным стандартам:
Напоследок рекомендуем просмотреть полезное видео по теме:
Похожие материалы:
- Как снять изоляцию с провода
- Расшифровка маркировки проводов
- Как собрать электрический щит
Фаза и ноль: их значение в сети питания

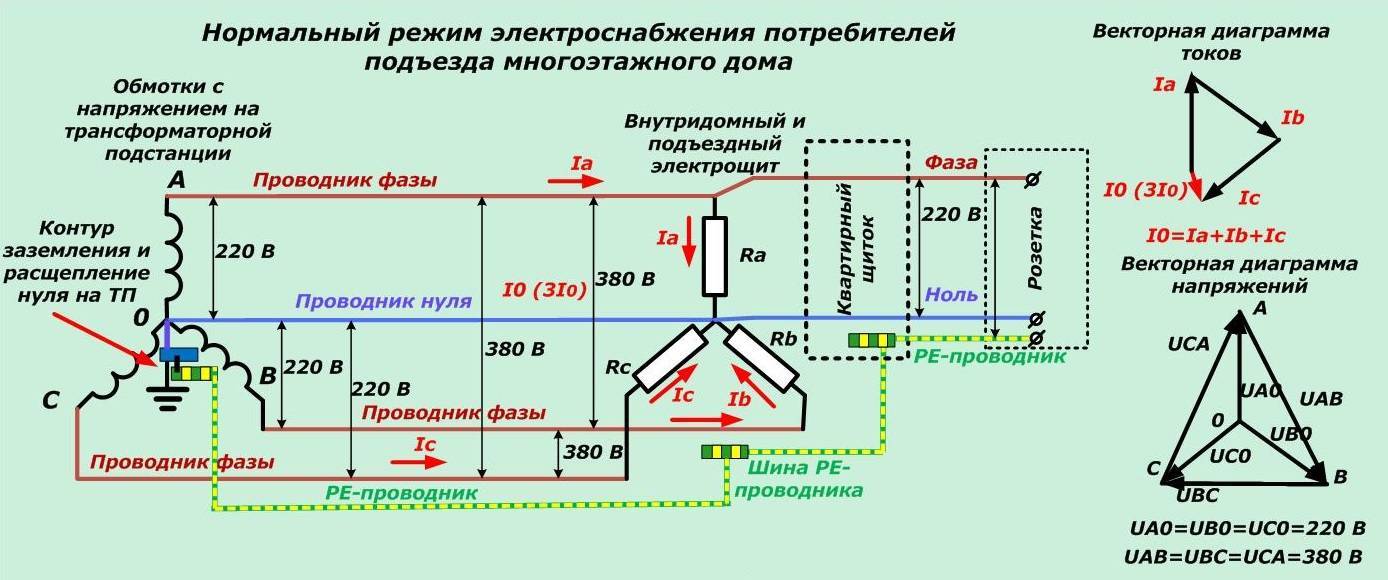

Электроэнергия подается к потребительским розеткам от подстанций, которые уменьшают поступающее напряжение до 380 В. Вторичная обмотка такого трансформатора имеет соединение «звезда» — три его контакта связываются между собой в точке «0», остальные три вывода идут к клеммам «А»/«В»/«С».
Соединенные в точке «0» провода подсоединяются к «земле». В этой же точке происходит деление проводника на «ноль» (обозначен синим цветом) и защитный «РЕ»-кабель (желто-зеленая линия).
Данная модель прокладки проводов пользуются во всех возводимых ныне домах. Она называется — система «TN-S». Согласно этой схеме к распределительному оборудованию дома подходят три кабеля фазы и два указанных нуля.
Все электропровода с подстанций подсоединяются к щитку, образуя систему из трех фаз. Далее уже происходит разделение по отдельным подъездам. В каждую из квартир подъезда подается напряжение лишь одной фазы — 220 В (провода «О»/«А») и защитный «РЕ»-кабель.
Вся возникающая нагрузка на систему электроснабжения при такой схеме распределяется в равномерном количестве, поскольку на каждом этаже дома выполняется разводка и подключение конкретных щитков к определенной электролинии напряжением в 220 В.
Схема подводимого напряжения представляет собой «звезду», которая в точности повторяет все векторные характеристики питающей подстанции. Когда в розетках нет никаких потребителей, то ток в данной цепи не протекает.
Нюансы ручной цветовой разметки
Цветовая маркировка проводов с помощью кембрика
Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:
- стандартными кембриками;
- кембриками с термоусадкой;
- изоляционной лентой.
Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.
Специфика разметки двухжильного провода
Термоусадочная трубка для проводов
Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:
- выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
- работать с проводниками не по всей длине, а только на местах соединений и стыков.
Количество цветов определяется схемой. Главное при ее создании – не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Ее допускается размечать красным или оранжевым цветом.
Разметка трехжильного провода
При помощи мультиметра можно определить расположение фазы, ноля, и заземления
Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».
После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.
Порядок разметки пятипроводной системы
Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.
Как маркировать совмещенные провода
Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.
Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.
Кто получит выплаты в августе 2020 на детей от 3 до 16 лет по 10000 рублей?
Сразу несколько пособий на несовершеннолетних детей в июле или августе смогут получить семьи, которые ранее не успели подать заявления на выплаты, введенные в связи с пандемией.
Напомним, что единовременная выплата семьям с детьми от 3 до 16 лет в размере 10 тыс. рублей на каждого ребенка перечисляется согласно указу президента РФ от 7 апреля 2020 года № 249 «О дополнительных мерах социальной поддержки семей, имеющих детей». Заявления можно подать по 30 сентября включительно через портал госуслуг. При условии одобрения, вторая дополнительная выплата в 10 тыс. рублей предоставляется семье без какого-либо дополнительного заявления, родителям или опекунам уже не надо никуда обращаться.
Семьи с детьми, рожденными в период с 01.04.2017 по 30.06.2020 год включительно могут получить ежемесячную выплату в размере 5 тысяч рублей за апрель, май и июнь 2020 года на каждого ребенка.
Эту выплату могут получить родители или усыновителей в случае, если единственный ребенок родился или был усыновлен в период с 01.04.2017 г. по 31.12.2019 г., если у семьи есть или было право на материнский капитал (первый ребенок родился с 01.01.2020 г. по 30.06.2020 г.), а также при наличии двух и более детей, родившихся с 2007 года. На детей, рожденных после 1 июля 2020 года, выплата в 5 тысяч рублей не распространяется.
Выплаты предоставляются гражданам РФ, проживающим в России. Ребенок также должет иметь гражданство РФ. Если в семье воспитывается несколько детей, то в заявлении необходимо указать данные о каждом ребенке.
При подготовке публикации использовался источник https://www.topnews.ru/
Доброго здоровьица Вам!
Дискография[2]
Студийные альбомы
| № | Год выпуска | Название | Лейбл | Комментарий |
|---|---|---|---|---|
| 1 | «Музыка драчёвых напильников» | |||
| 2 | «Сказки» | Мелодия | ||
| 3 | «Северное буги» | |||
| 4 | «Песня о безответной любви к Родине» | |||
| 5 | «Полундра» | |||
| 6 | 1992 | «Созрела дурь» | ||
| 7 | 2017 | «TBA»[источник не указан 123 дня] |
Концертные альбомы
| № | Год выпуска | Год записи | Название | Лейбл | Комментарий |
|---|---|---|---|---|---|
| 1 | -90 | «Школа жизни» | |||
| 2 | -98 | «Что так сердце растревожено» | |||
| 3 | «6 Ленинградский Рок-фестиваль» | ||||
| 4 | -88 | «Горбушка 1988» |
Сборники
| № | Год выпуска | Название | Лейбл | Комментарий |
|---|---|---|---|---|
| 1 | «All The Best! (1)» | |||
| 2 | «All The Best! (2)» | |||
| 3 | «Легенды русского рока» | |||
| 4 | «Лучшие песни (Новая коллекция)» |
Проекты под другим названием
| № | Год выпуска | Название | Лейбл | Проект | Комментарий |
|---|---|---|---|---|---|
| 1 | «Scrap» | «Scrap» | |||
| 2 | «Говнорок» | «Чёрные индюки» | |||
| 3 | «Бредя» | «Ноль без палочки» |
Цветовая маркировка проводов
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так
Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления
Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше
Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводов
Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Как проверить правильность маркировки и расключения
Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отвертки
На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
Это интересно: Как открутить кран буксу из смесителя если она прикипела?
Что такое «ноль»?
Рабочий «ноль» (существует ещё и защитный, так называемое зануление) поступает к потребителю от электростанции. Если говорить просто, то рабочий ноль – соединение тех самых трёх фазных обмоток, по которому электрический ток возвращается обратно к источнику, оставляя определённую свою часть на полезную работу. Таким образом подтверждается закон сохранения энергии.
Нулевой проводник не несёт в себе опасного для жизни потенциала, поэтому может использоваться как защитный контур. Такая система называется занулением, и подобный монтаж не считается запрещённым, а даже наоборот. И совсем другое дело, когда нулевой проводник соединяют с заземлением, чего делать нельзя.
Правила соблюдения расцветки электропроводки при монтаже
От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».
На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность
, нулевой рабочий – слева, фаза – справа.
В конце хочу упомянуть, бывают сюрпризы
от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.
Если неправильно подсоединить контакты между собой по цветам, то это может вызвать такие неблагоприятные последствия, как поражение человека электрическим током и .
Основное назначение цветовой маркировки — создание безопасных условий электромонтажных работ, а также сокращение времени поиска и подключения контактов. На сегодняшний день согласно ПУЭ и существующих евростандартов каждая жила имеет собственный окрас изоляции. О том, какого цвета провод фаза, ноль, земля, мы поговорим далее!
Что такое ноль
Однако, трехфазный ток оптимален для применения на производстве. То есть, он хорош для питания мощных потребителей электроэнергии. Для бытового потребления такое количество фаз обычно излишне. К тому же линейное напряжение составляет 380-400 вольт. Такое высокое напряжение слишком опасно для применения в быту. Потому в бытовых условиях применяют однофазный ток напряжением 220 вольт.
Напряжение между нулем и каждой фазой
Было бы экономически невыгодно генерировать однофазный и трехфазный ток отдельно друг от друга. Потому однофазный переменный ток получают от того же источник питания, применяя нулевой проводник. Как правило, от электростанции переменный ток передается только по фазным проводникам. Нулевой проводник при этом не применяется. Потому как не нужно питать однофазных потребителей.
Ток при передаче имеет очень большое напряжение. Так транспортировать переменный ток намного удобнее чем при малом напряжении. Потому как можно применять проводники намного меньшего сечения для передачи тока такой же мощности. Для питания потребителей электроэнергией применяют более низкое напряжение. Снижают напряжения используя понижающие трансформаторы.
Для получения однофазного тока вторичную обмотку понижающего трансформатора обычно соединяют в схему под названием «звезда». При таком соединении начала фаз служат выводами трансформатора. На началах фаз, при работе трансформатора, появляется напряжение. К началам фаз присоединяют фазные проводники. Фазные проводники служат для подачи электрической энергии потребителю.
Схема соединения обмоток трехфазного трансформатора звездой с нулевым выводом
Нулевая точка (ноль) переменного тока на графике
Нулевой проводник и проводник одной из фаз служат для питания однофазных потребителей. Считается, что однофазный электрический переменный ток течет от нулевой точки к началу фазы источника питания. От начала фазы к потребителю. От потребителя, через нулевой проводник, к нулевой точке. А затем проделывает тот же путь обратно. И так 100 раз в секунду.
Также нулевой проводник в трехфазной сети нужен для устранения перекоса фаз. На каждой из трех фаз, в одно и тоже время, может быть разное количество потребителей с разной потребляемой мощностью. Подобное положение может вызвать перекос фаз и выход из строя источника тока. Для стабилизации этой ситуации и нужен нулевой проводник.
Однофазные потребители подключены к разным фазам электросети. Это может привести к дисбалансу. Для стабилизации этой ситуации и нужен нулевой проводник
Таким образом, между двумя любыми разными фазами существует линейное напряжение. Линейное напряжение составляет 380-400 вольт. Между каждой фазой и нулевой точкой существует фазное напряжение. Фазное напряжение составляет 220-230 вольт.
Фазное и линейное напряжение
