Купольные дома — технология строительства
Прежде чем мы расскажем о нюансах проектирования и строительства дома, представленного на фото ниже, ответим на вопрос, который одним из первых возникает перед любым человеком, задумавшим возвести купольный дом. Чем отличается стратодезический купольный дом от геодезического? Не вдаваясь в детальное описание технологии, скажем, что ключевое отличие заключается в способе возведения каркаса. Стратодезический купол возводится из стоек, например, изготовленных из гнутоклееных деревянных балок, а этапы его сборки во многом напоминают обычную технологию каркасостроения.

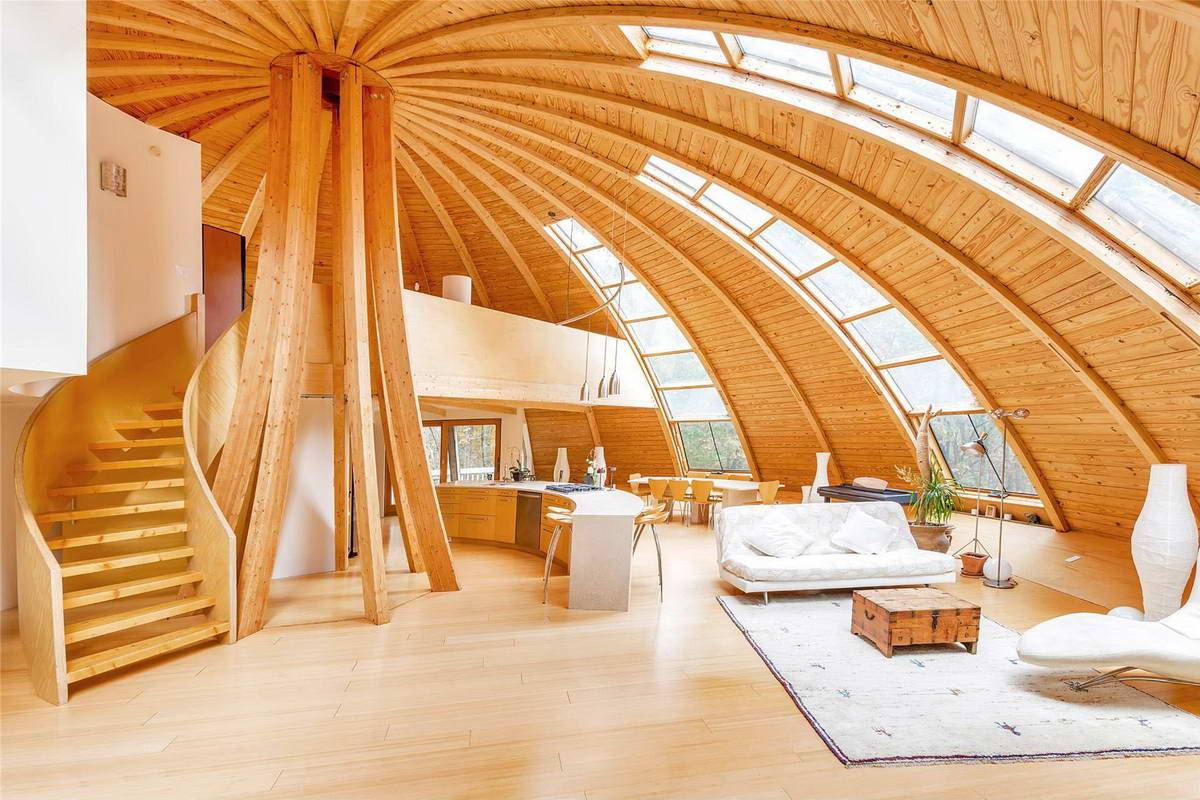

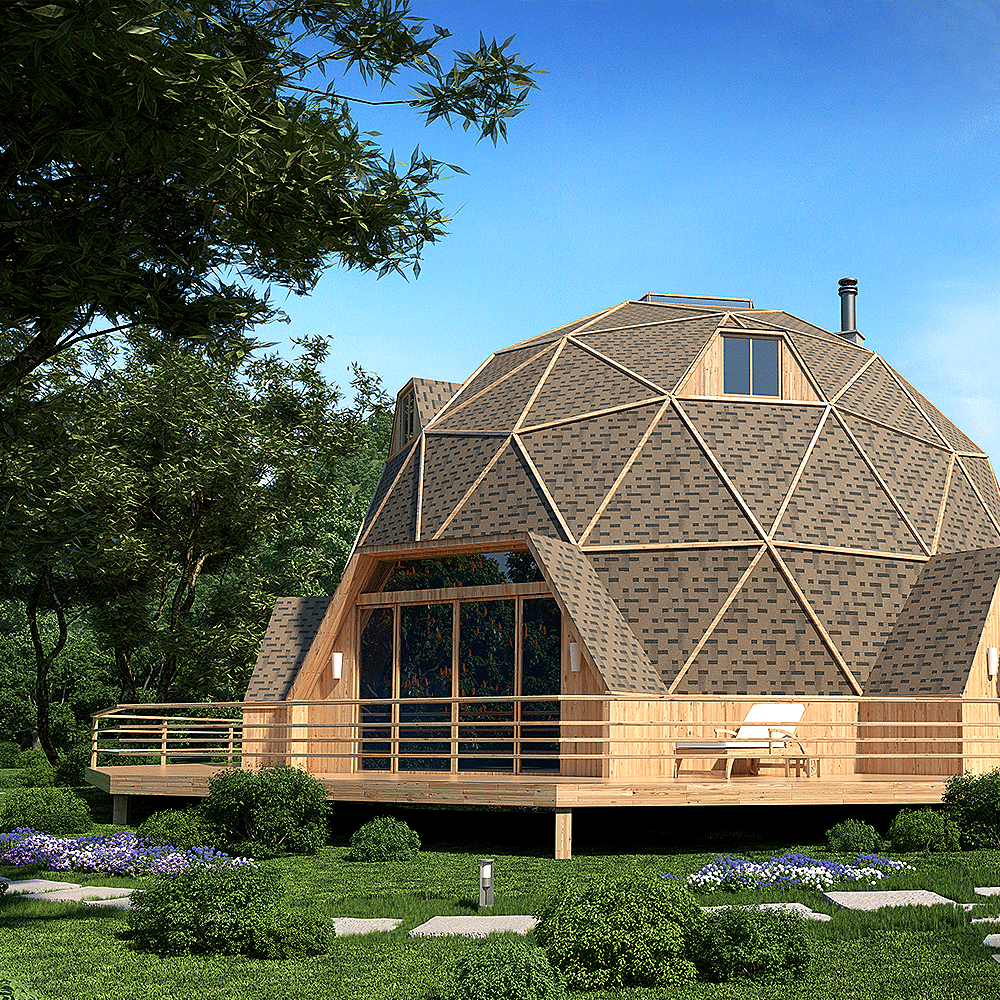

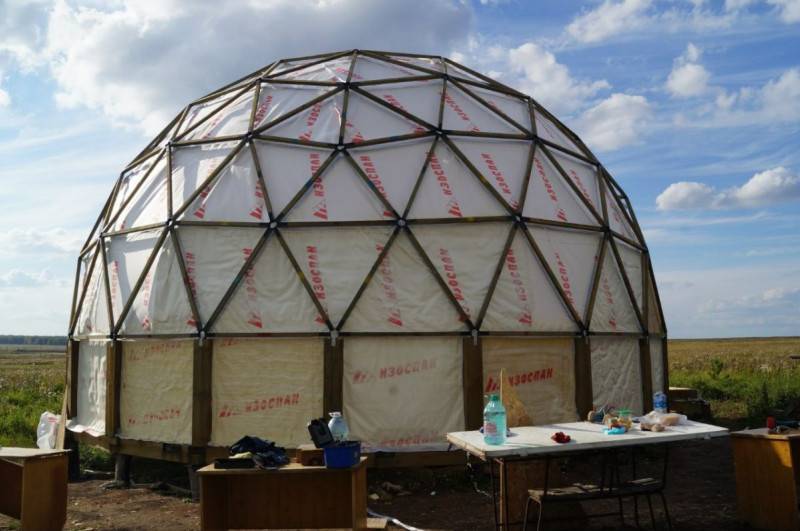

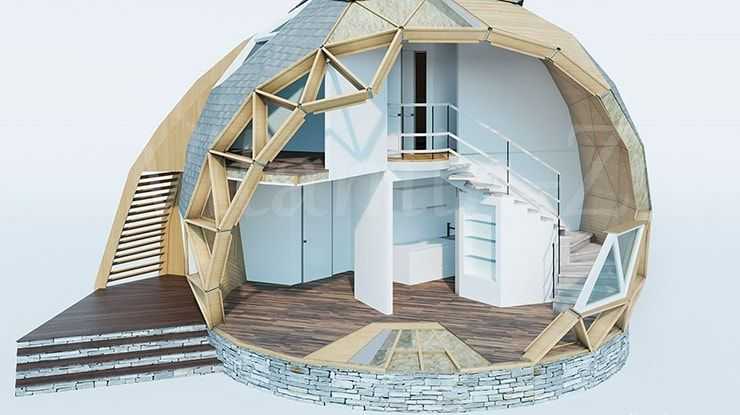

Геодезический купол возводится несколько иначе. Сначала изготавливаются отдельные секции, например, в виде треугольников, которые затем, шаг за шагом, соединяются друг с другом. При сборке рёбер секций геодезического купола может применяться технология коннекторного соединения например, при помощи металлического коннектора.
Rustad остановился на последнем варианте и, как мы уже говорили выше, начал с разработки проекта. Строить купольный дом без проекта или что-то нацарапав карандашом на листке бумаги — занятие бесперспективное. На опыте знакомых могу сказать, что это всегда приводит только к одному — переделкам и бесконечной перестройке того, что получилось. Также не панацея — отдать проект на откуп дизайнеру.
Дизайнер может красиво нарисовать, но с точки зрения практики то, что он создал, зачастую просто невозможно воплотить в жизнь. Проектировать дом должен человек с профильным образованием, но даже инженер-проектировщик может не учесть положение строения на участке относительно сторон света, розу ветров, размеры отделочных материалов.
Поэтому Rustad, имея в распоряжении два свободных месяца, засел за проектирование купольного дома, и вот что в итоге у него получилось.
Отметим, что проект за это время несколько раз видоизменялся с учетом рекомендаций опытных строителей, доступности материалов, особенностей расстановки мебели и внесением пожеланий от домочадцев. Закончив этап проектирования купольного дома, Rustad перешёл к его возведению.
You are here:
Сразу приведём несколько рекомендаций пользователя, касающихся организации строительства. Дом я хотел возвести в кратчайшие сроки, поэтому привлёк помощников — одного человека, хорошо разбирающегося в особенностях каркасного строительства и подсобника.
Скажу сразу, да, это — лишние расходы, но если бы я строил дом в одиночку, у меня бы на это ушло 3 летних сезона. При этом добиться качественной работы, скорее всего, не удалось бы. Вторая и третья пара рук жизненно необходимы. Пригодился и опыт мастера чтобы избежать ошибок каркасостроителя.
Поэтому вся стройка разбивается на ряд последовательных этапов, каждый из которых требует тщательного контроля. Участок находится на склоне. Угол наклона около 12 градусов. В качестве фундамента Rustad выбрал свайно-винтовой. Свайное поле состоит из 24 свай размером:. Сваи закрутили за 2 дня, провозившись до ночи. Пользователь отмечает, что, доверившись бригадиру рабочих, он сам не разметил свайное поле.
В итоге: несколько свай оказались не там, где находятся узлы дома. Для каркаса закупили зимний лес и заранее нарезали все заготовки в размер на торцовочной пиле, в соответствии с проектом. Строительство дома началось в апреле. На этом этапе возник вопрос, как сделать вынос под террасу.
Крутить сваи под каждую лагу пользователь не хотел — получилось бы одно сплошное свайное поле.
Это экономически невыгодно, а кроме этого, терраса смотрелась бы некрасиво. Осталось подобрать материал, который выдержит такую нагрузку. Когда я занялся этим вопросом и обратился на фирмы, то мне рекомендовали сделать вынос из двутавровых клееных деревянных балок.
Отличаются они высокой устойчивостью и простотой возведения, чем и заслужили популярность наших предков.
Проекты и особенности планировки домов купольного типа
Необычный, креативный, нестандартный – первые мысли, возникающие в голове человека при виде купольного дома. Тем не менее абсолютно все строения подчиняются архитектурным правилам.
Входная группа
Входная группа – важный архитектурный элемент частного дома
Входная дверь приглашает войти гостей и обитателей, привлекает внимание, украшает фасад
В сферическом доме установить входную дверь непросто. Удаление связей под проём не влияет на жёсткость геодезического каркаса, в стратодезическом куполе проёмы подлежат усилению. Основную проблему представляет вписание прямоугольной формы в изогнутую поверхность.
Существует три решения входной группы:
- устройство тамбура на входе в дом;
- удаление сегментов каркаса с запасом. После установки дверного косяка пустоты заполняют укороченными рёбрами, жёстко фиксируя входную дверь;
- заказ изготовления индивидуальной двери, повторяющей форму стены.
Козырёк над дверью не только защищает от дождя, солнца, но и обрамляет дверь. Колонны, поддерживающие козырёк, придадут входной группе продуманный, законченный вид.

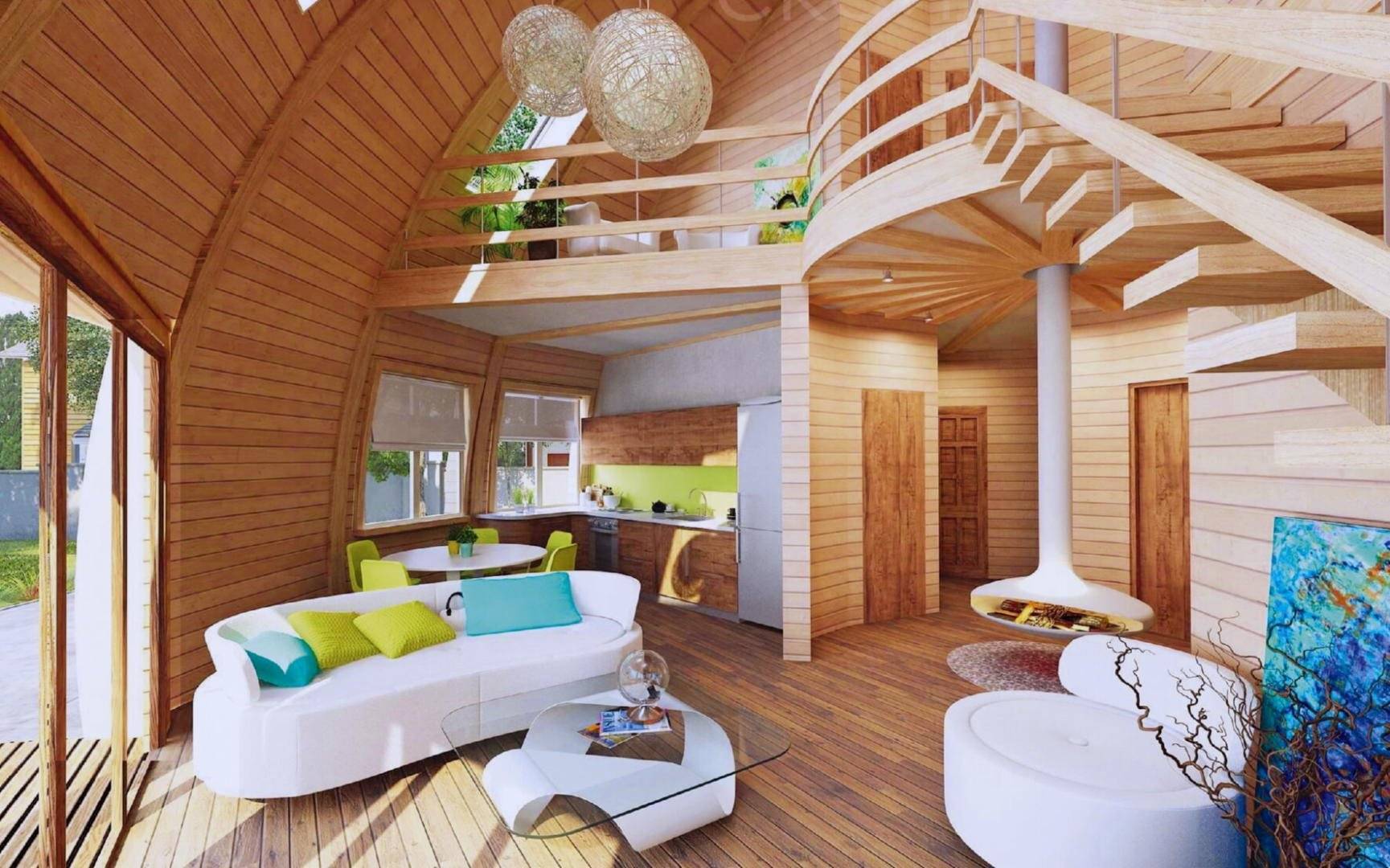

Организация пространства

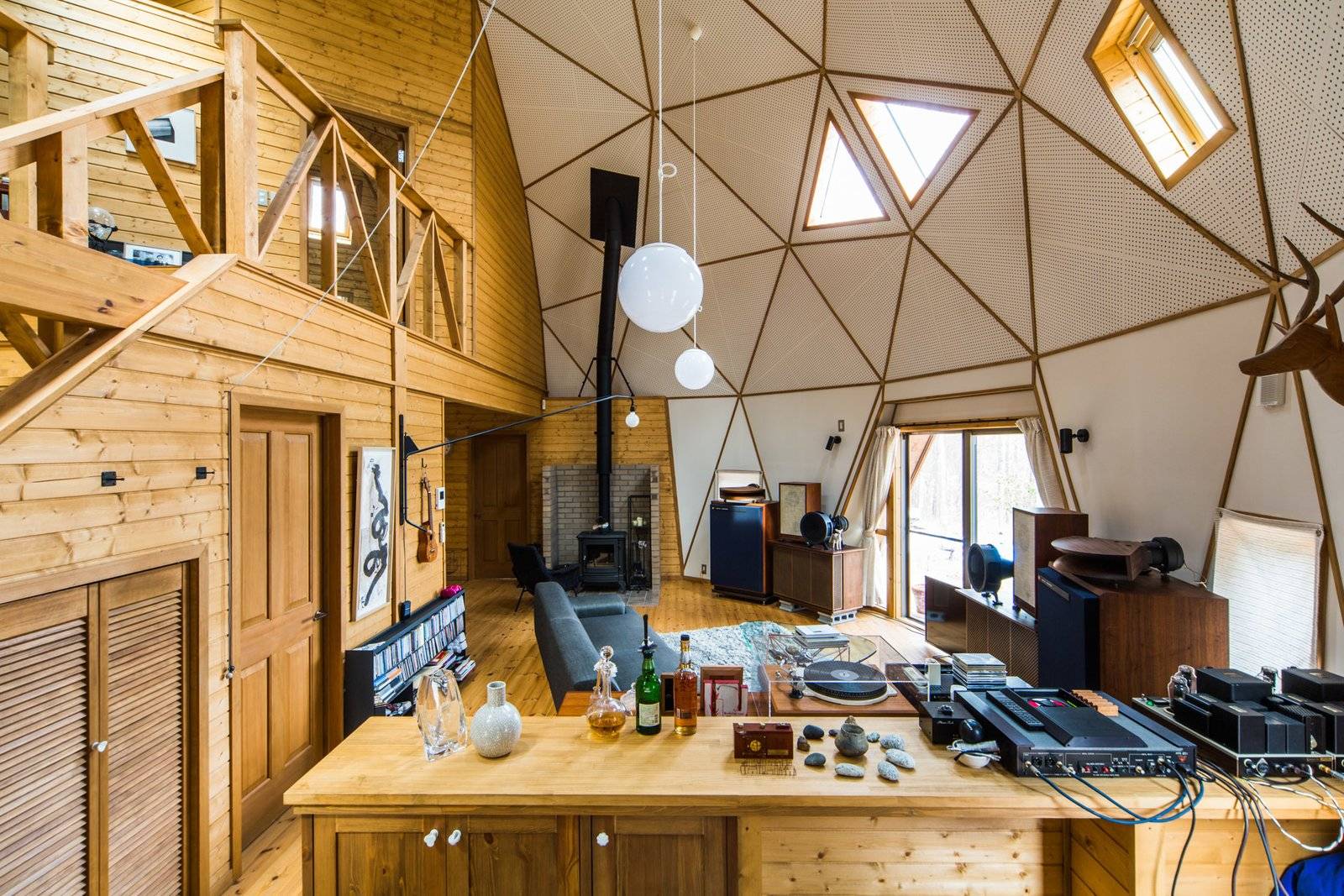

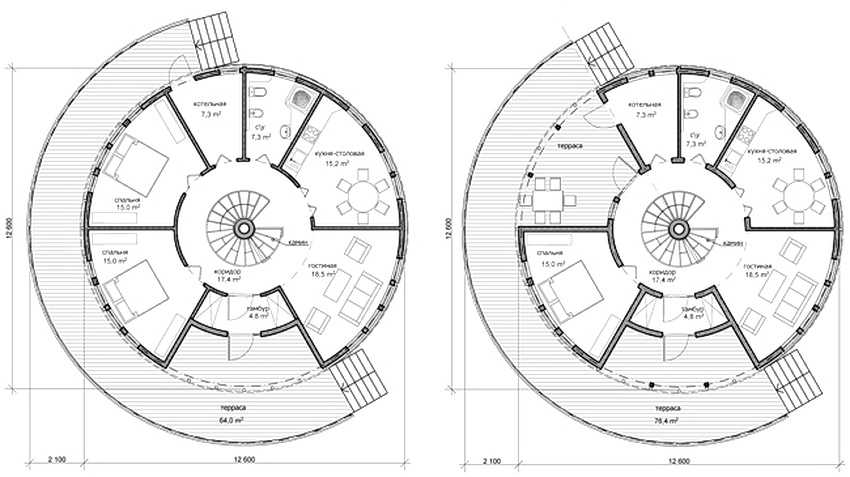

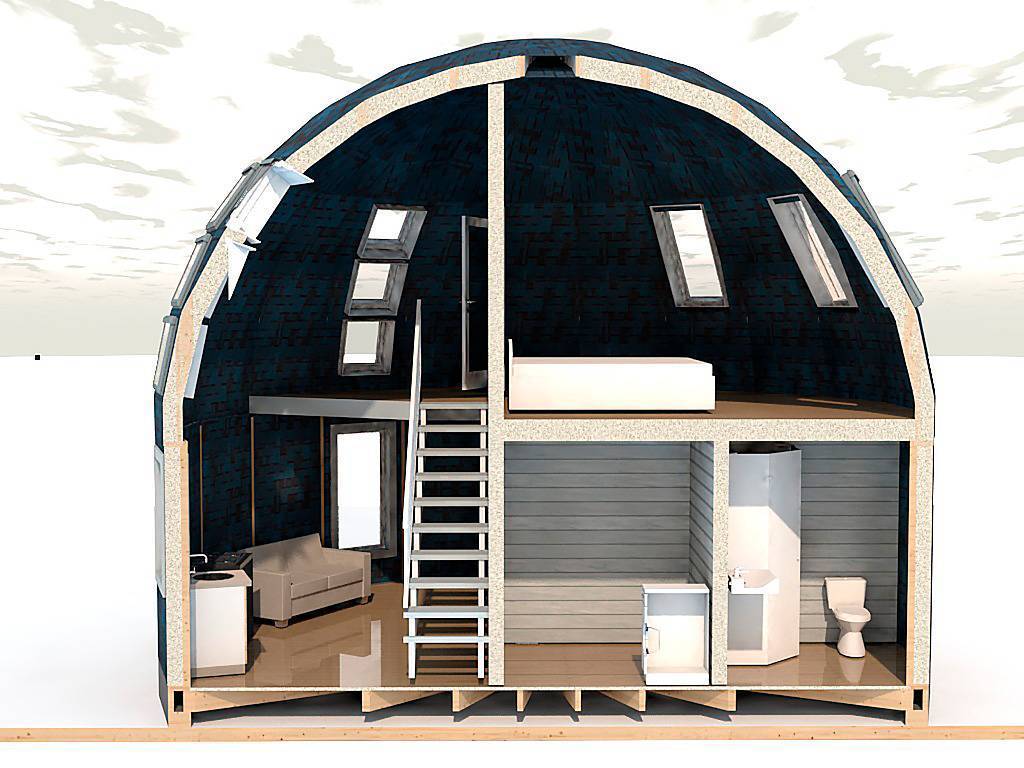

Планировка сферического дома будет отличаться от привычной, но позволит воплотить самые нестандартные дизайнерские фантазии. Рекомендуем: Что нам стоит дом построить: из чего лучше, какой материал выбрать, какой дом лучше и дешевле?
Все перегородки выполняются из лёгких материалов: гипсокартонных листов, древесных плит по металлическим профилям или деревянному брусу.
В планировке этажа центральное место занимает общая проходная комната, остальные помещения располагают сегментарно по кругу.
По центру располагают:
- гостиные, кухни, столовые;
- проходное помещение без назначения;
- коридор.
Общее помещение будет связано дверями с остальными комнатами.

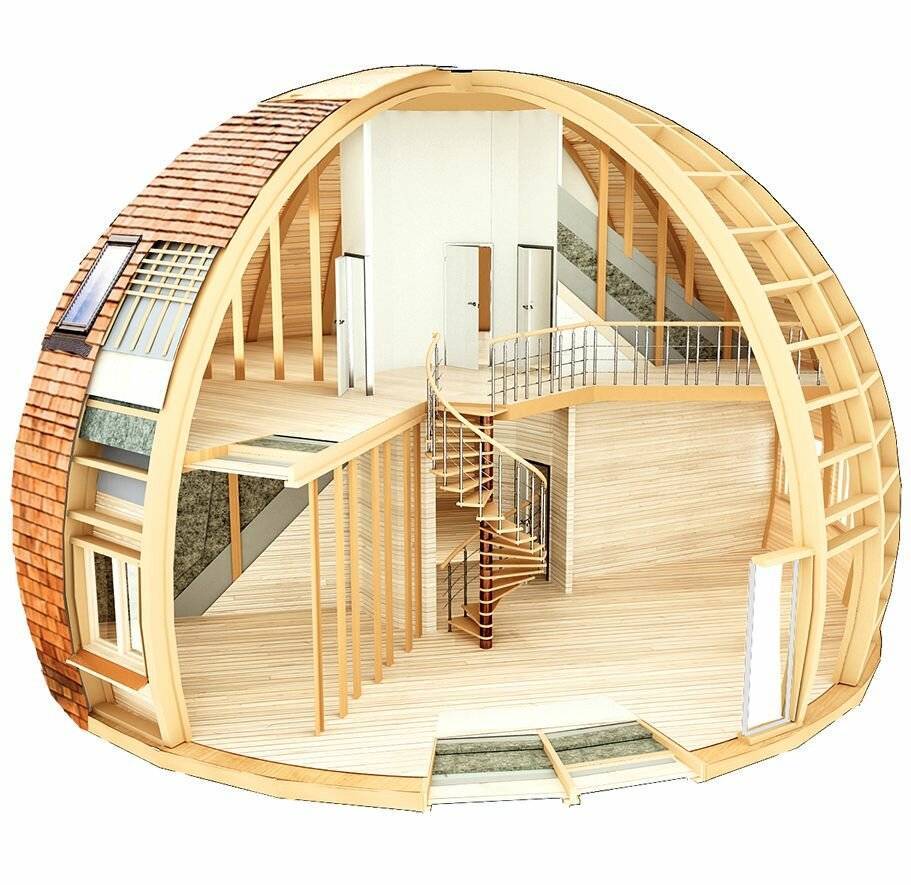

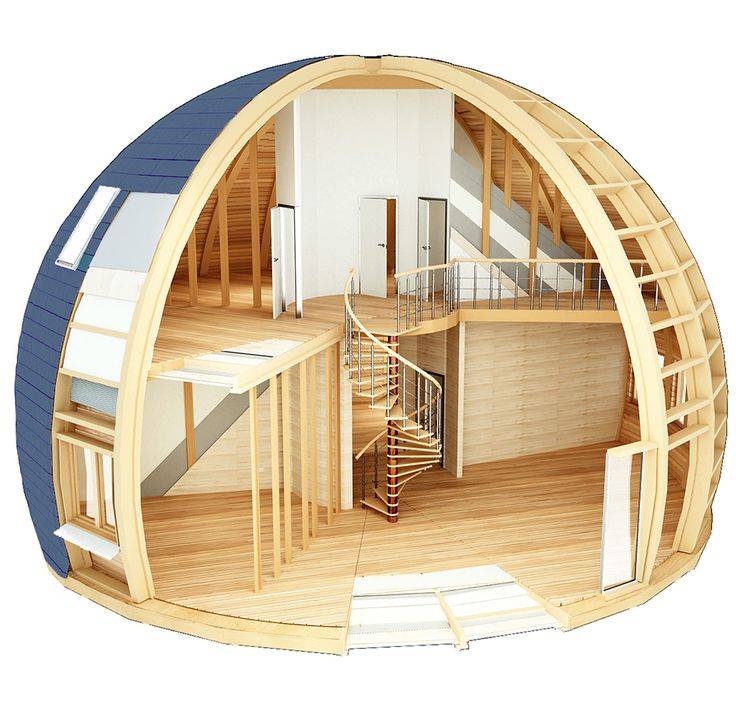

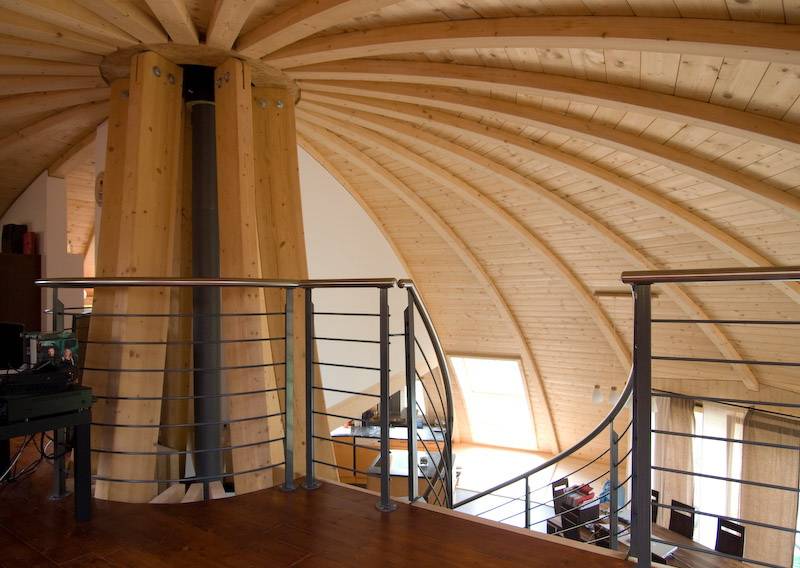

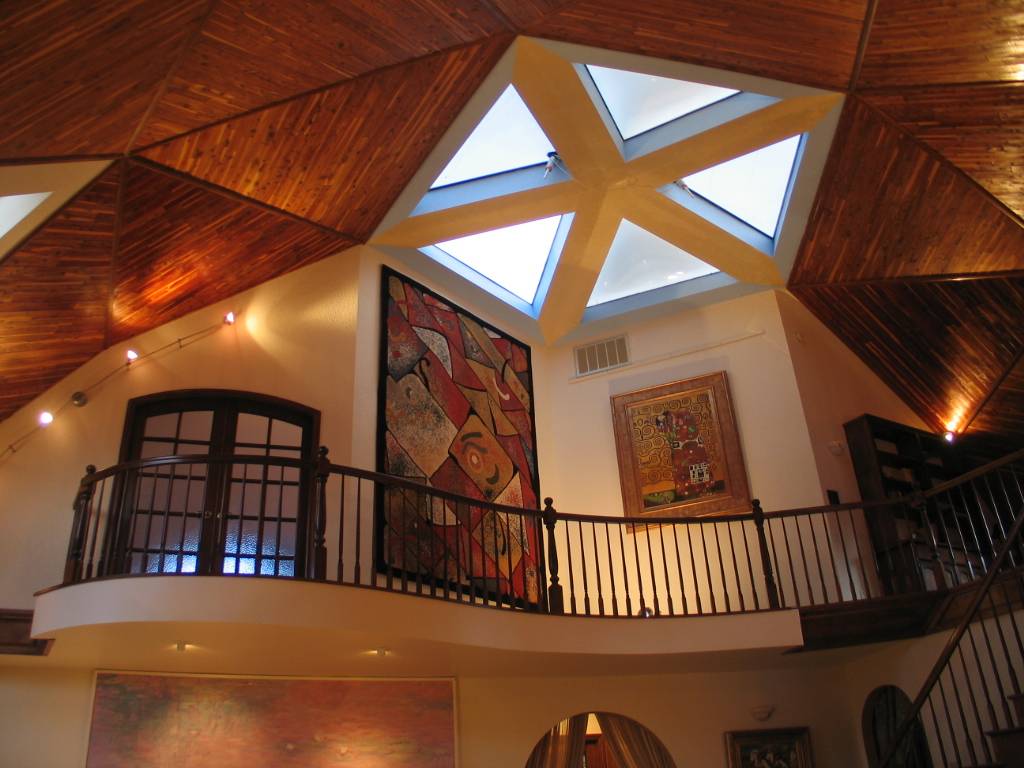

Если в доме больше одного этажа, по центру хорошо смотрится винтовая лестница, подчеркивая круглую форму строения. На втором этаже традиционно размещают спальни, индивидуальные помещения, кабинеты, библиотеки. Устроив в центре купола даже небольшой участок остекления, получают источник света днём и настоящее звёздное небо ночью.

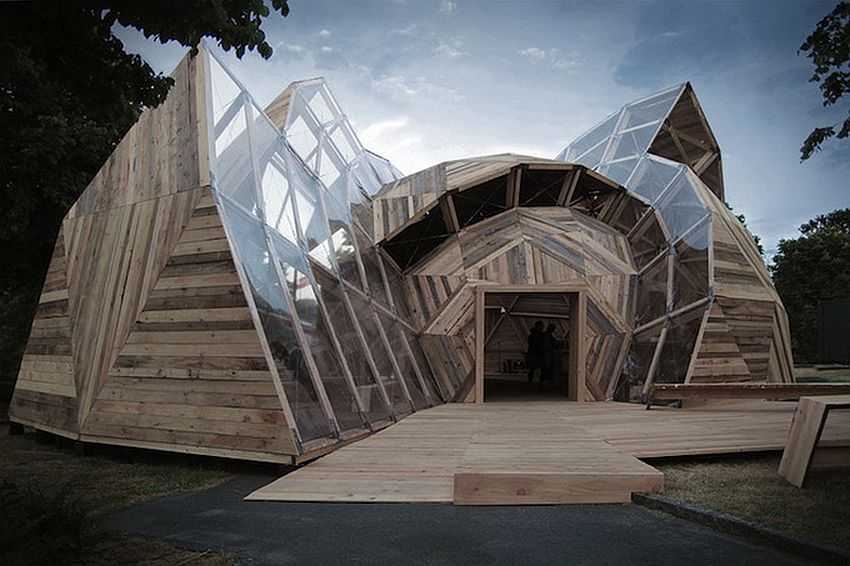

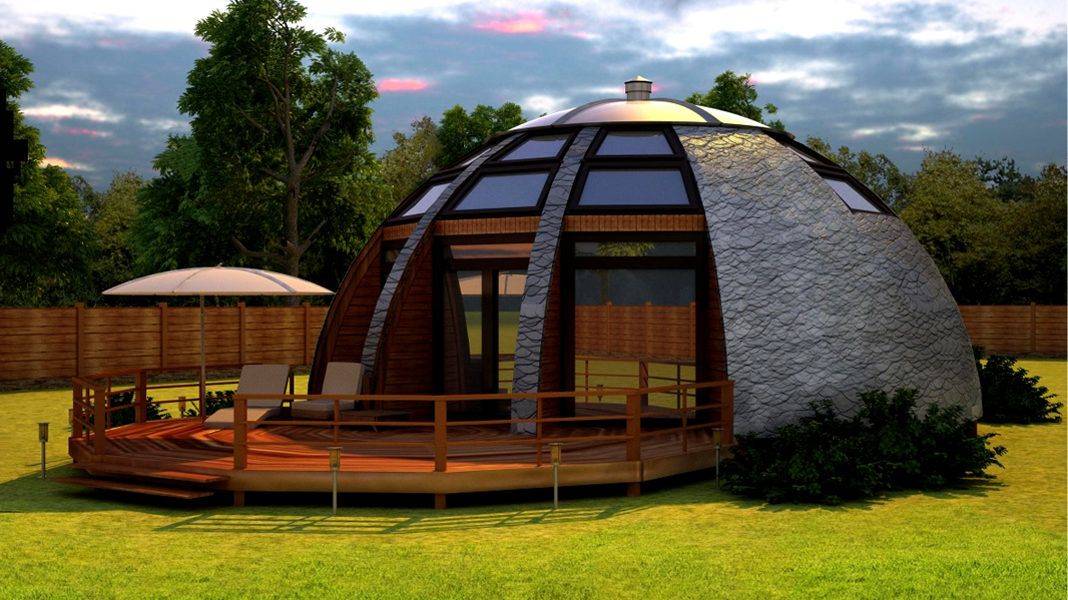

При нехватке места соединяют переходами два или три купола. Для летнего отдыха по кругу пристраивают открытые террасы. Остеклённая веранда увеличит площадь дома.
Входная дверь отделяется тамбуром для предотвращения потери тепла зимой и сохранения микроклимата летом.
Возведение купольного дома своими руками

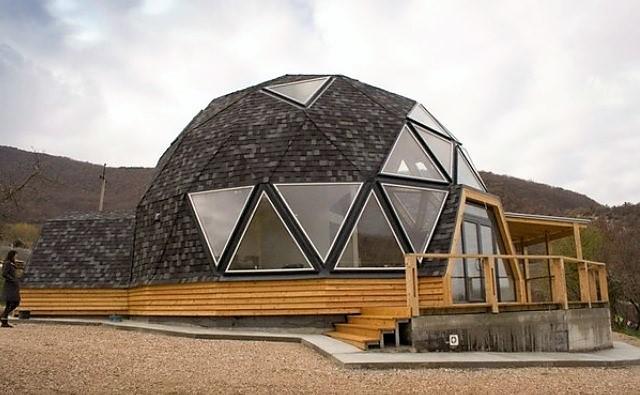

Единственное, что требуется учесть — окна будут треугольные. В этой конструкции от этого никуда не деться. Для многих это критический недостаток. Еще одна особенность — при сборке каркаса, без обшивки он имеет хорошую устойчивость к нагрузкам на скручивание, но не очень хорошо воспринимает горизонтальные нагрузки.
Потому каркас сначала собирают полностью и лишь потом его обшивают. Купольные дома такой конструкции собираются из секций трапециедальной формы.
То есть его фрагменты больше похожи на прямоугольники или квадраты.
Такое строение позволяет использовать двери и окна стандартной конструкции. Для многих это — большой плюс. Минус статодезиеского купола в том, что убирать элементы конструкции можно только после тщательного расчета и усиления прилегающих конструкций.
Вырезанные из поликарбоната треугольники необходимо закрепить на каркасе, а все стыки закрыть декоративными рейками.
С улицы геокупол можно украсить при помощи декоративного камня, посадить цветы и установить небольшой забор. Подобная купольная теплица будет уникальным украшением любого загородного дома.
Опубликовал: Артур Канапацкий 0 Просмотров. Купольные дома представляют собой необычные строения, которые способны поразить с первого взгляда. Сейчас все большее число неординарных личностей выбирает именно такое жилище, так как обычные дома их не устраивают из-за отсутствия индивидуальности. С первого взгляда, кажется, что такие дома совершенно не приспособлены для жизни, но это вовсе не так. И чтобы убедиться в этом стоит рассмотреть все их особенности.
В виде геодезического купола можно построить беседку. Для этого необходимо придерживаться таких рекомендаций:.
После изготовления конструкции купольной беседки следует не менее важный этап работ. Он заключается в накрытии круглой беседки с куполом.
Материал для этого можно использовать самый разный. Если конструкция геодезического купола полностью не накрывается, и оставляется пара секций беседки открытыми, то их можно декорировать красивой тканью. В подобной комфортной беседке можно с удовольствием проводить свободное время с близкими и друзьями.
Купол способен стать основой уникального дома на дачном участке.
Материалы для каркаса
Здесь возможны следующие варианты:
- Деревянные рейки. Плюсами этого материала являются экологическая чистота и простой монтаж.
Детали из дерева следует обработать антисептическими средствами, что увеличит срок службы материала, и обеспечит ему защиту от влаги и насекомых.
Металл. Такие конструкции прочны и долговечны, но подвержены коррозии, поэтому металлические сооружения также нуждаются в обработке.
Пластик. Прочный, гибкий и герметичный материал, но при этом более дорогой и менее долговечный, чем металл.
В качестве укрывных материалов подойдут те же варианты, что и в случаях с другими видами теплиц, а именно:
- стекло;
- полиэтиленовая пленка;
- поликарбонат.
Полиэтилен не имеет теплоизолирующих свойств, присущих поликарбонату, однако по степени прозрачности и простоте монтажа ничуть ему не уступает.
Поликарбонат менее прозрачен, чем стекло, но при этом хорошо удерживает тепло, а сборка сферической (круглой, купольной) теплицы из поликарбоната не вызывает особых сложностей.
Стекло отличается прозрачностью и долговечностью, но имеет большой вес и высокую стоимость.
Что выбрать: характеристики деревянных и тентовых конструкций
Тентовые и деревянные модели сферических домов во многом схожи и обладают всеми качествами традиционного купольного жилья. Оба варианта – это возможность быстро и недорого возвести строение, в котором можно проживать круглый год, подключив отопление, кондиционер, электричество. Сравнив индивидуальные характеристики и особенности эксплуатации, можно выбрать для себя строение, оптимально подходящее для жизни и бизнеса:
| Продается в виде готового «конструктора» или выпускается на заказ. | Можно купить готовую конструкцию, заказать по индивидуальным параметрам или взять шатер в аренду, например, как сезонное жилье или временный склад |
| Сборка с применением инструментов, требует специальных навыков или консультации специалистов. Время установки – не менее 1 месяца. За один сезон отстраивается жилой домик, дача, избушка для загородного отдыха (охотничий домик). | Быстрая простая сборка/ установка конструкции (от 10 часов до 3 дней). Это позволяет использовать сферу на выездных мероприятиях, праздниках, свадьбах, корпоративных вечерах. |
| Устанавливается на легкий фундамент. Заменяет дорогостоящую постройку каменного или деревянного жилья, дачной усадьбы, бани, беседки, склада-хранилища и т.д. | Можно установить на любой поверхности: грунт, газон, песок, деревянный помост, фундамент. Используется в качестве шатра для кемпинга или временного жилья в период строительства дома, как летнюю площадку кафе и т.д.. |
| Устанавливается с применением надежных металлических крепежей. Можно разобрать деревянный купол для транспортировки на другое место, но сделать это без специальных навыков, инструментов и, возможно, повреждения части крепежей, деталей практически невозможно. | Мобильный, легко разобрать, чтобы перевезти на новое место. Подойдет для использования на сезонных работах: уборка сельхозпродукции, заготовка дикорастущих растений, охотничий или рыболовный домик, амбар и т.д. |
| Строение из твердых материалов на фундаменте нужно будет зарегистрировать, как недвижимое имущество. После этого владельцу «круглой усадьбы» придется регулярно выплачивать имущественный налог. | Не требуется разрешения на строительство (установку), регистрации в качестве недвижимости. |
| Наличие в конструкции дорогих деталей, которые сложно заменить при поломке. | Любую деталь каркаса можно купить у производителей шатров и заменить самостоятельно. Тканевый тент подлежит ремонту или замене. |
| Можно сэкономить на отоплении, установив слой утеплителя. | Утепление за счет второго слоя тента (воздушная прослойка) предусмотрена не в каждой модели. |
Как правильно производить расчет длин стропильных частей?
Обязательно обратите внимание, при пользовании калькулятором, на то, что использование коннектора другого вида, который отличается от представленного в видеоролике, может повлечь за собой необходимость в изготовлении стропильных частей других длин. Всё будет зависеть от того, какое расстояние между болтовыми соединениями стропильных частей, исходя из этого, уже и следует производить правильный расчет длины. Всё будет зависеть от того, какое расстояние между болтовыми соединениями стропильных частей, исходя из этого, уже и следует производить правильный расчет длины
Всё будет зависеть от того, какое расстояние между болтовыми соединениями стропильных частей, исходя из этого, уже и следует производить правильный расчет длины.
Также обратите внимание и на то, что коннекторы могут быть пятилучевыми или шестилучевыми, все зависит от места их размещения в конструкции самого каркаса купольного дома и от того, сколько стропил, они будут соединять. На въезде вашей территории загородного дома мы рекомендуем установить ворота с автоматикой и аксессуарами безопасности. Такими автоматическими воротами будет не только комфортно управлять, но и совершенно безопасно
Такими автоматическими воротами будет не только комфортно управлять, но и совершенно безопасно
На въезде вашей территории загородного дома мы рекомендуем установить ворота с автоматикой и аксессуарами безопасности. Такими автоматическими воротами будет не только комфортно управлять, но и совершенно безопасно.

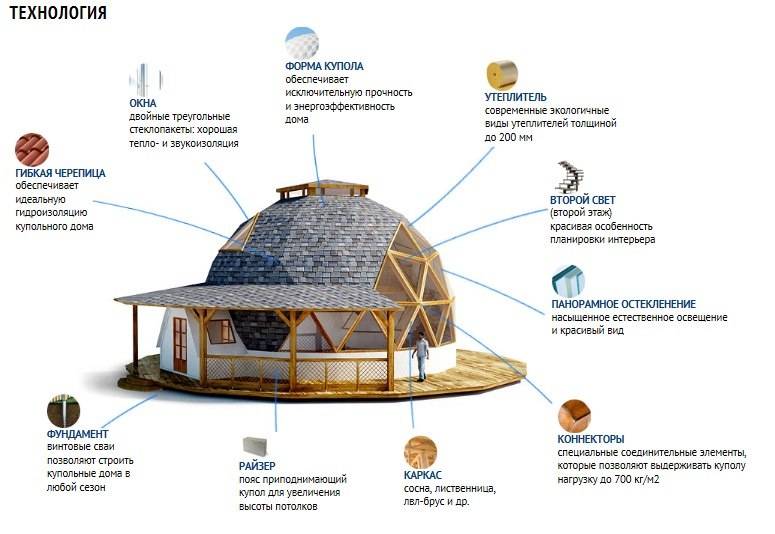

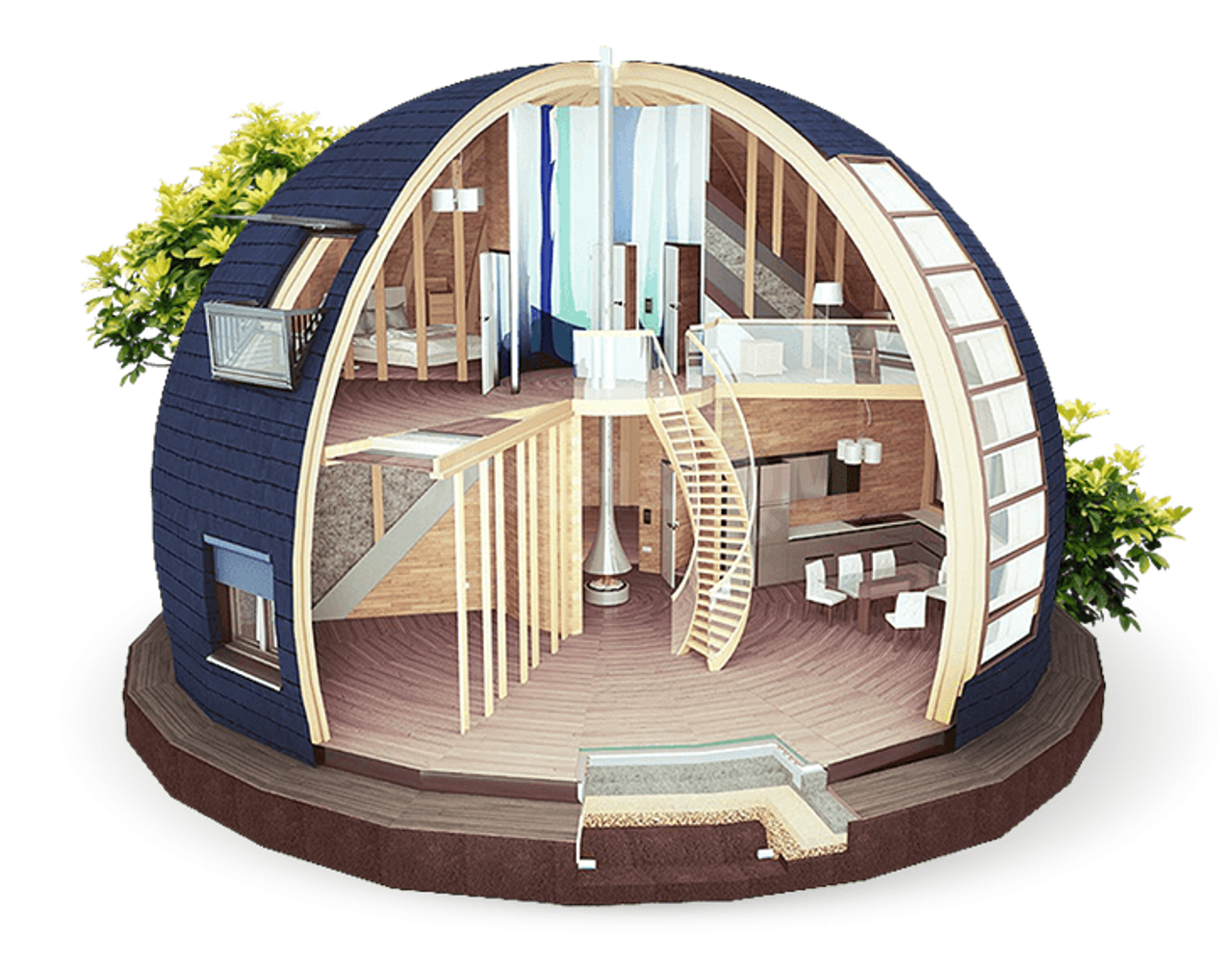

Каркасная технология купольного дома
Купольные дома чаще всего стоят с помощью каркасной технологии – она делает строение легким.
В прослойках между листками укладывается утеплитель.

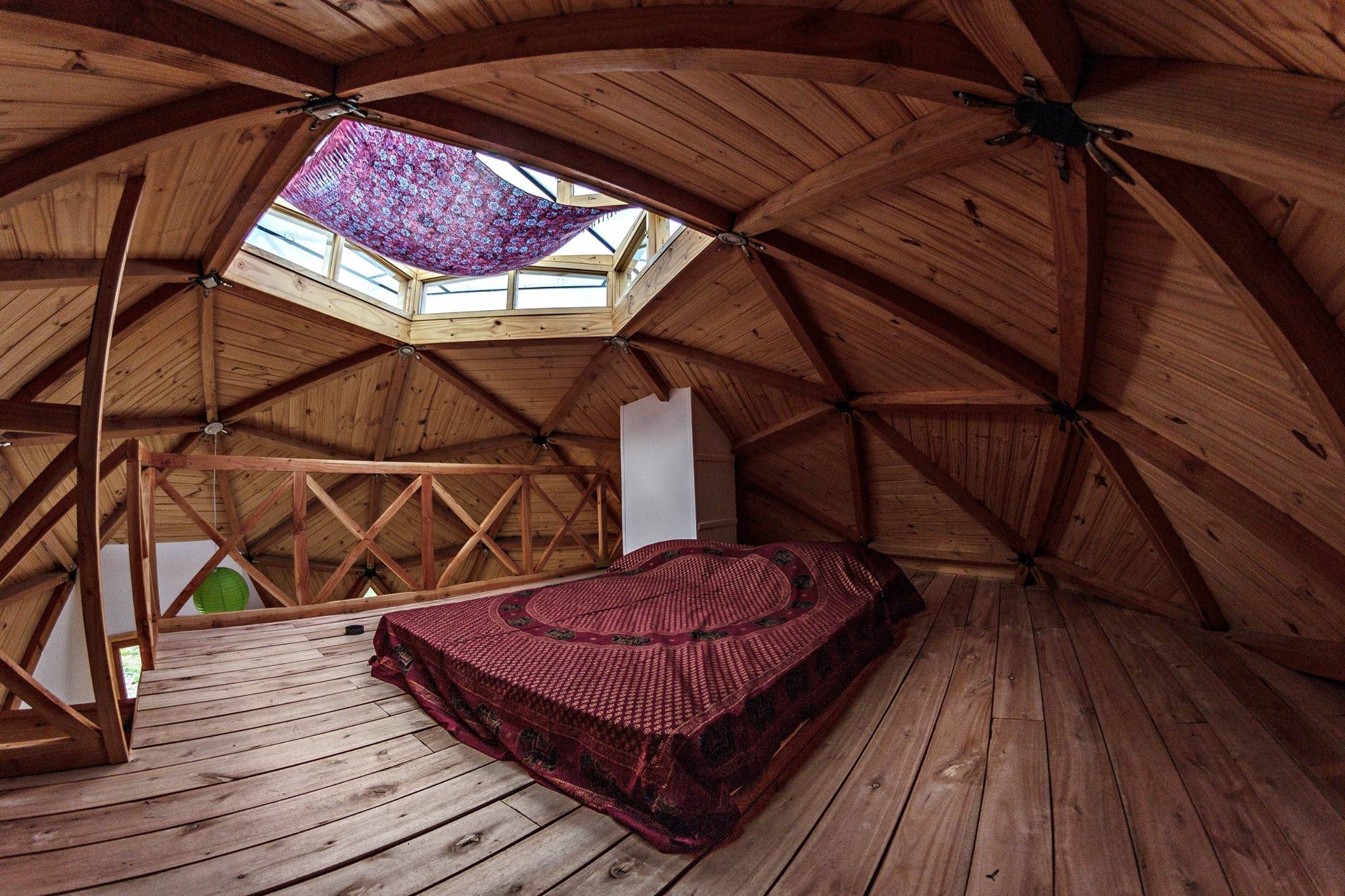

Геодезический каркас
Здесь рядность уже не важна. Каждый элемент заполняется сэндвич-панелями, оставляя маленький зазор в 5 мм для монтажа под углом.
Нагрузка в таком случае распределяется на всю каркасную конструкцию полностью.
Если используете в качестве основы древесину, тогда обязательно покройте каркас защитными средствами (антисептиком, антипиреном).

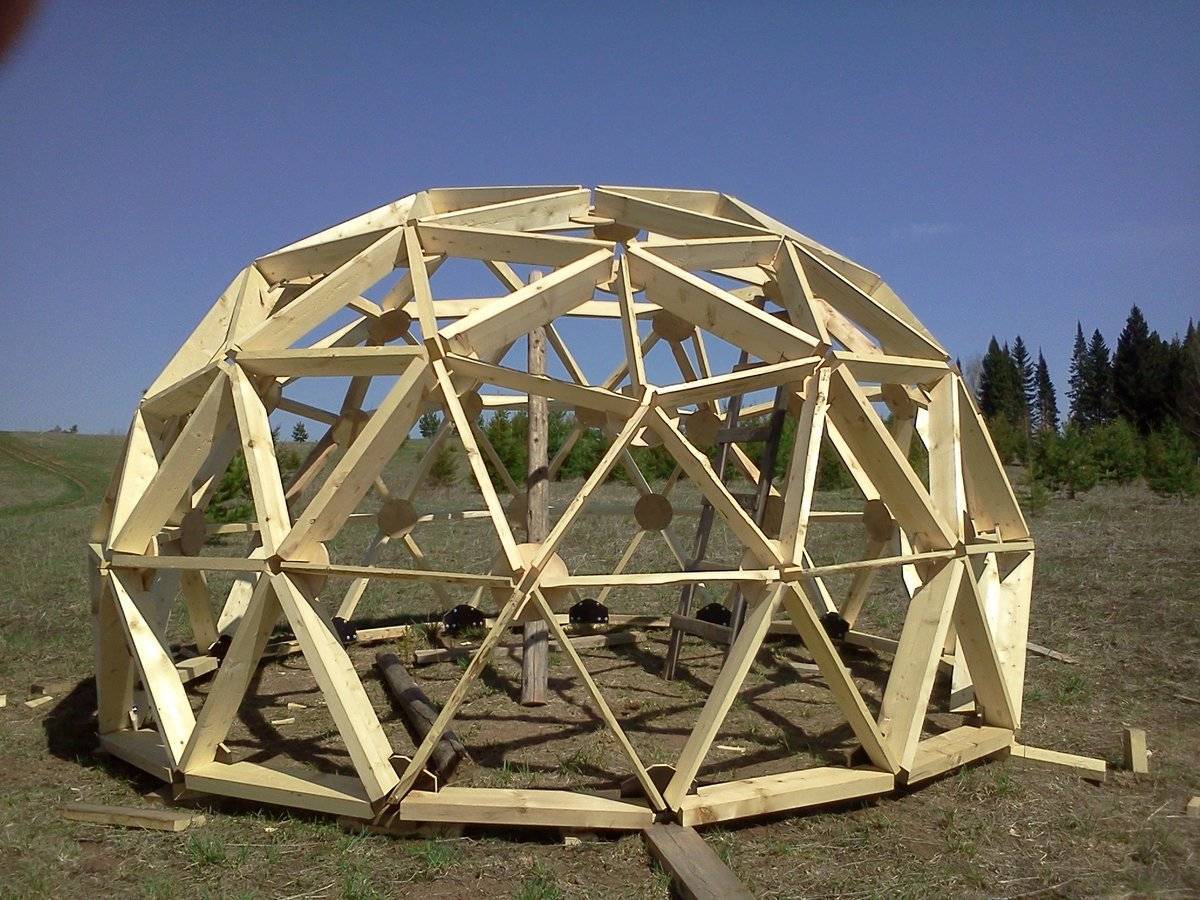

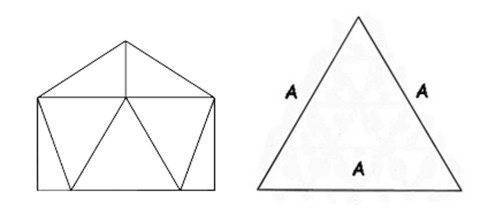

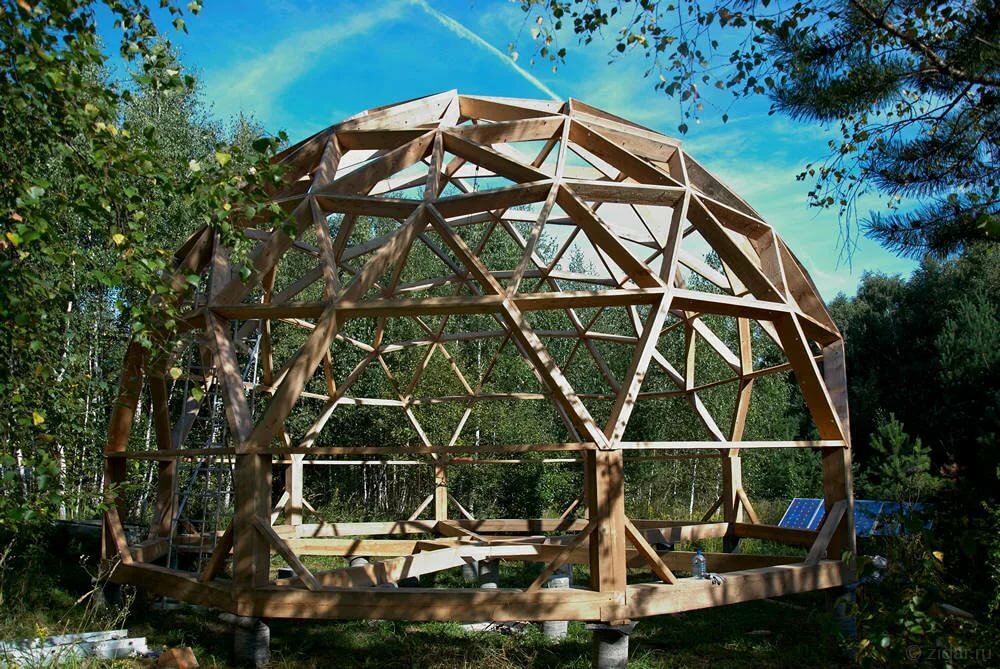

Каркас изготавливают из деревянных треугольных блоков, которые имеют идентичные размерные характеристики.
Технология возведения купольного дома на основе пневмокаркаса
Строительство с помощью пневмокаркаса считается самым сложным, ведь для работы нужна спецтехника и оборудование, но зато благодаря этому время на возведение здания сокращается.
Фундамент для сферических домов формируют ленточный или плитный. Каркас – купол из металлических прутиков, соединенных при помощи сварки.
В этой технологии используется пневматическая каркасная конструкция.
Она создается индивидуально в надутом виде и точно повторяет контуры внутренней поверхности купола.
В тех областях, где должны быть окна и дверные полотна, каркас имеет выступы определенной формы и размеров.
Главный материал купола наносят чаще всего послойным образом, с перерывами для застывания каждого слоя.
С внутренней стороны купола делают то же самое, а после полноценного застывания стенок, переходят к заключительной отделке.

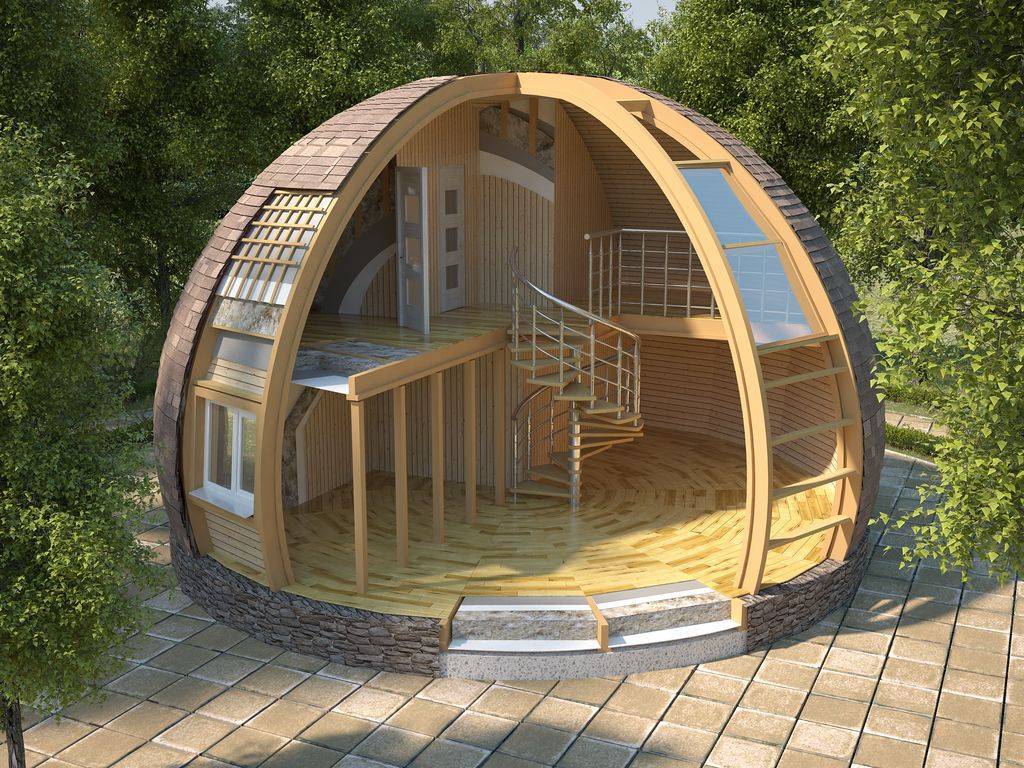

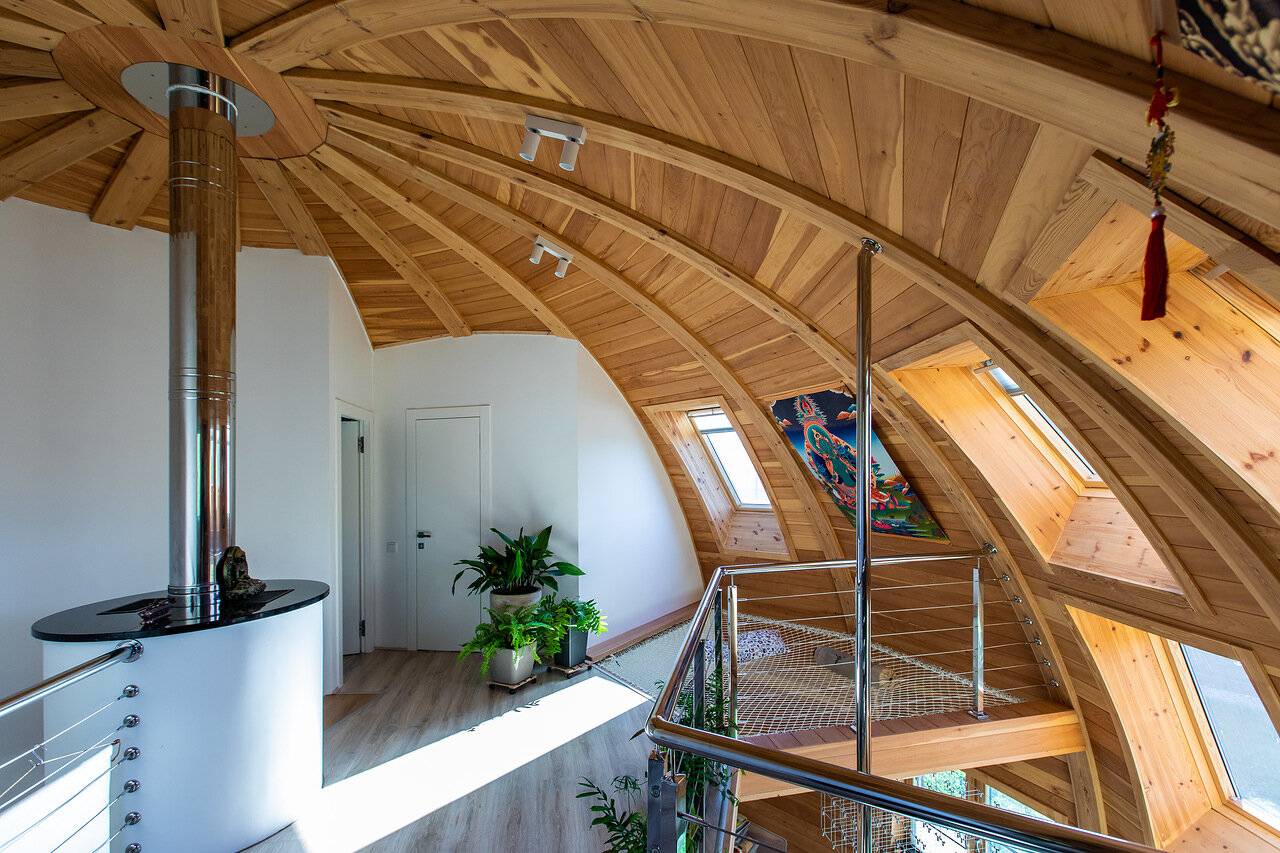

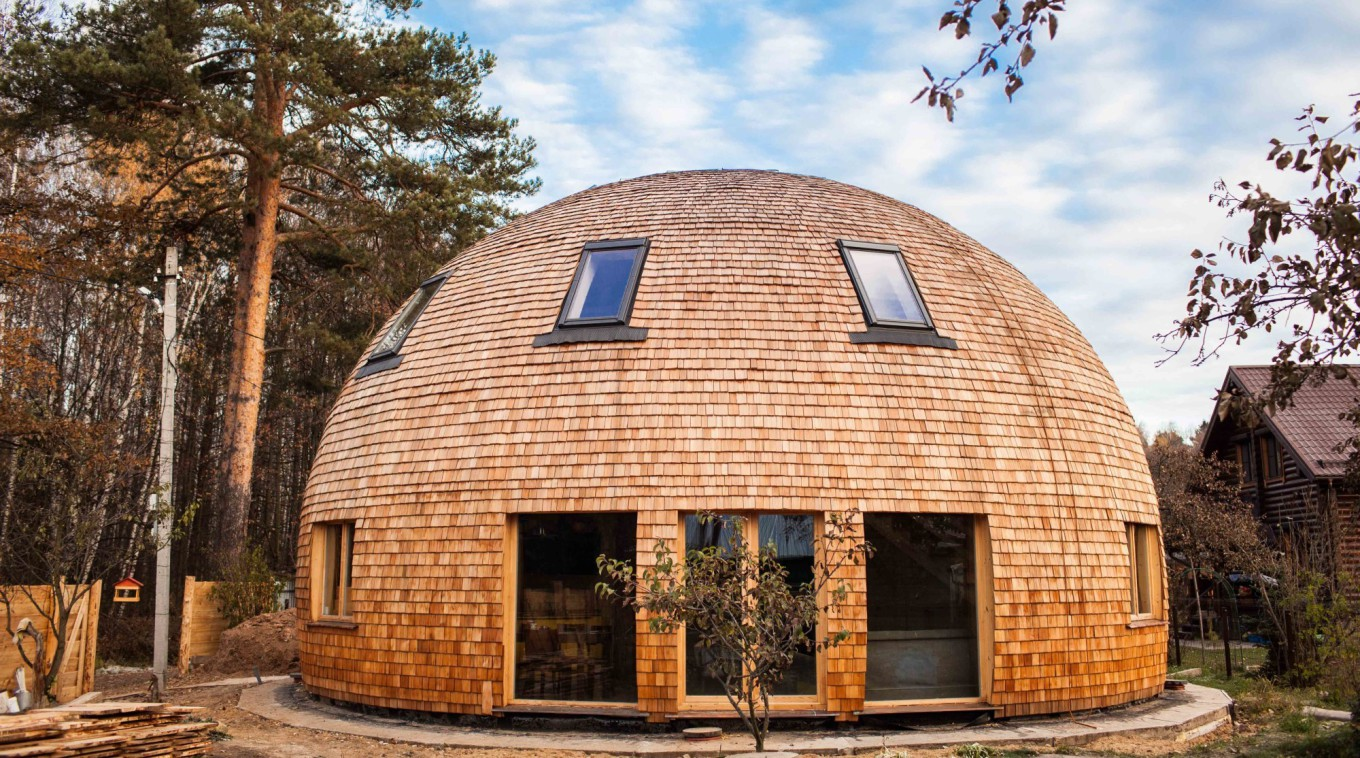

Стратодезический каркас

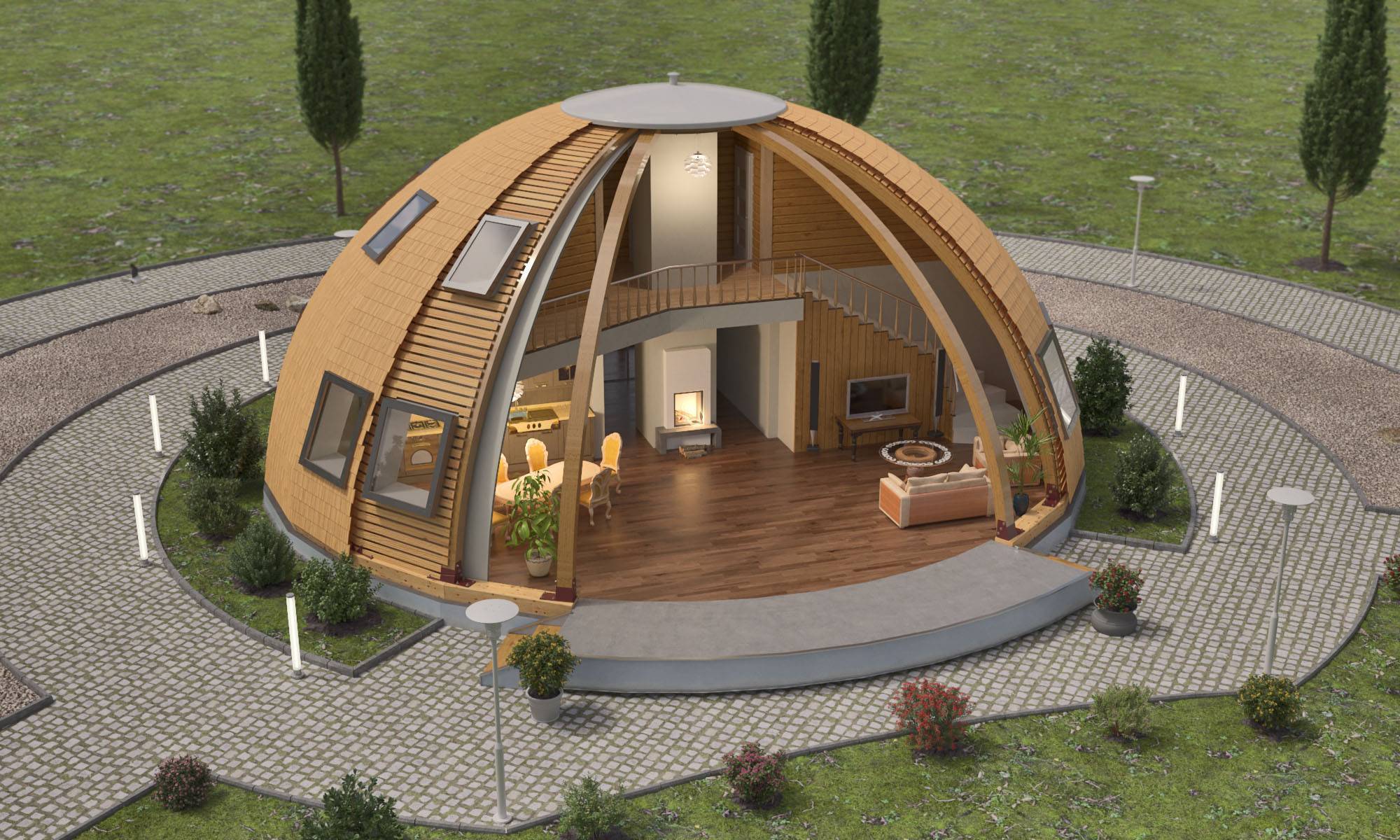

В стратодезической каркасной конструкции вся нагрузка ложится на дуги, из которых создается купол.
При равномерном типе заполнения каждого сектора горизонтальными балками образуются ячейки.
Проекты и особенности планировки

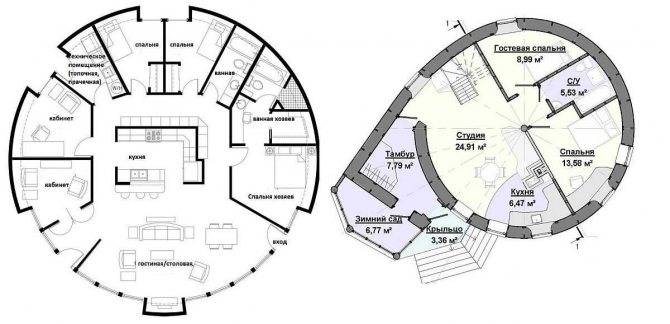

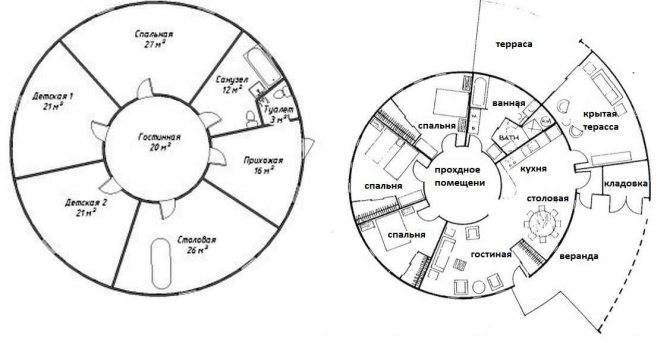

Круглое здание далеко нелегко распланировать так, чтобы было рационально, красиво, да еще и удобно. Есть несколько основных приемов, которых придерживаются большинство. Первое, что бросается в глаза, в таком доме просто не может быть коридоров. Им просто некуда вести. Это неплохо, но планировка дома становится от этого сложнее. Начнем с простого — как оформить вход в дом.
Это тоже дом, выполнены по купольной технологии
Входная группа
Для нашего климата желательно чтобы входные двери выходили в небольшое помещение, а не в большую комнату. Спасает в этом случае небольшой тамбур. О может быть выделенным из общей площади или пристроенным. Примерно те же задачи выполняет крытая веранда. Это более «цивильный» способ решить проблему.
Не всем подобный подход нравится. Сегодня в мире другие тенденции — из входной двери попадают в большой просторный холл/гостиную. Такая планировка тоже возможна, но необходимы дополнительные меры по отсечению холодного воздуха — тепловая завеса возле входа. Ее делают при помощи встраиваемых в пол конвекторов или установив возле двери несколько мощных радиаторов. Первый способ эффективнее, второй проще в исполнении. Все эти нюансы характерны и для купольных домов. С той лишь разницей, что придется поломать голову, как вписать встроенный тамбур. Два остальных способа решаются проще.
Планировка купольного дома: рассматриваем способы организации входной группы

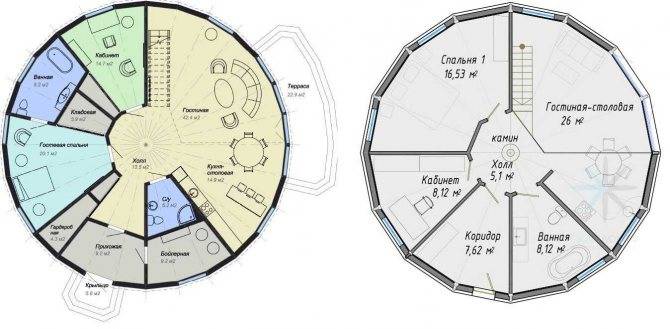

Давайте рассмотрим варианты устройства входной группы на примерах. На картинке вверху, правый проект, входные двери выходят в гостиную/столовую. Такое решение характерно для Европы и Америки. У нас постепенно приобретает популярность, но в связи с более суровым климатом часто приносит неудобства — каждое открывание дверей в зимний период приносит значительную порцию холодного воздуха, что снижает комфорт.
Вариант слева — с пристроенным тамбуром. Из тамбура два выхода — один в зимний сад, другой — в кухню/столовую. Решение не менее современное, но решена проблема поступления холодного воздуха в жилые помещения. Так что подобную идею стоит взять на вооружение.
Если тамбур решено делать встроенным, очевидно, придется выделить какую-то площадь дома. Минимально — это три квадрата (на левом проекте). Логично, если дальше будет располагаться гостиная/столовая.
Два варианта встроенного тамбура/прихожей
Еще дин способ — выделить большую площадь и использовать ее как прихожую. Разместить тут гардероб, вешалку для вещей «на сейчас» (проект права). Если позволит площадь, можно будет установить небольшой диванчик. Для частого дома наличие прихожей — практически необходимость. Грязь и песок меньше таскаются в дом. И это — еще один довод в пользу выделенной входной группы. Пристроенной или отгороженной — это уже ваш выбор. Но помещение для входа — это удобно. Во всяком случае, в наших реалиях.

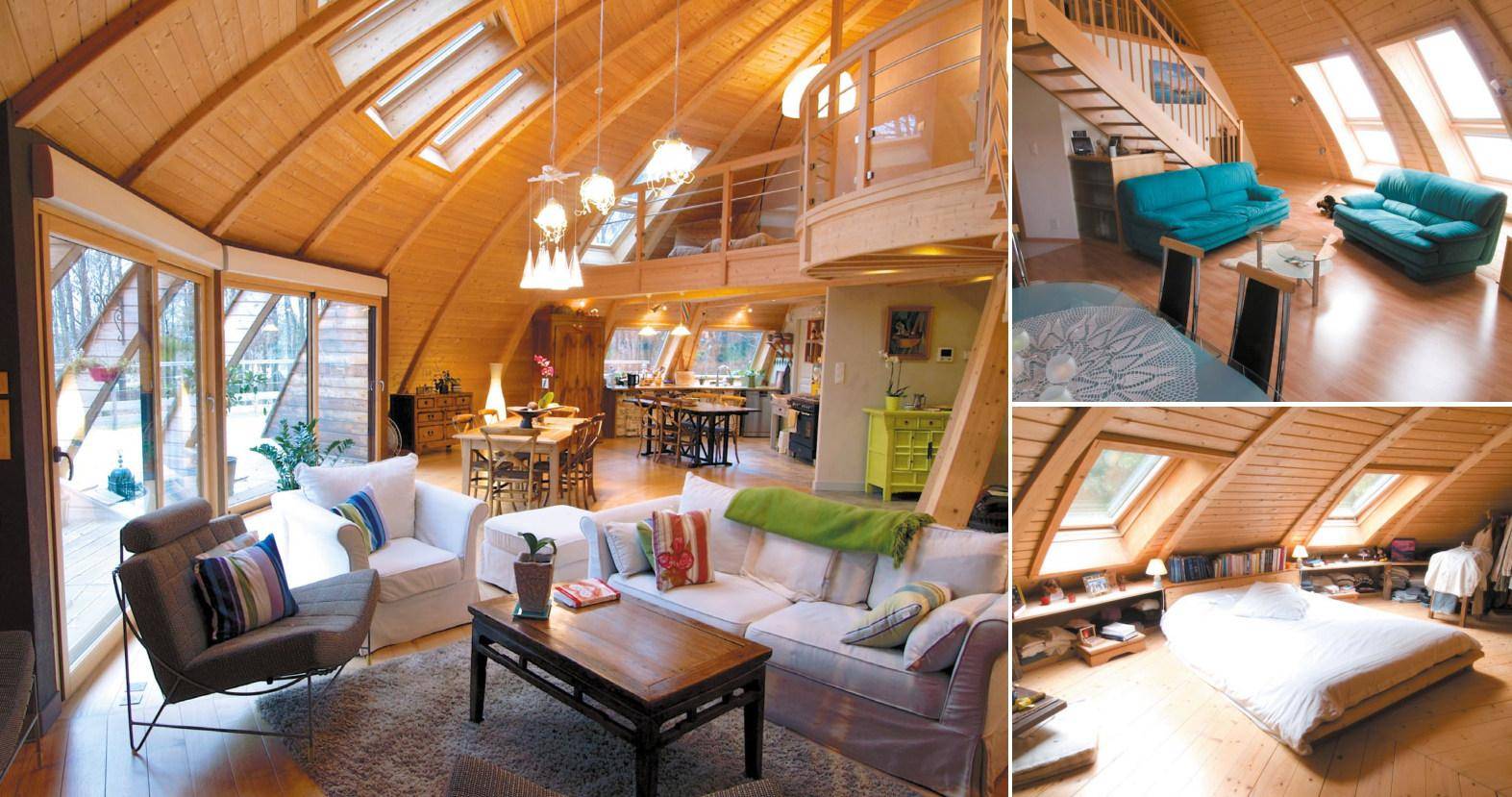

Организация пространства

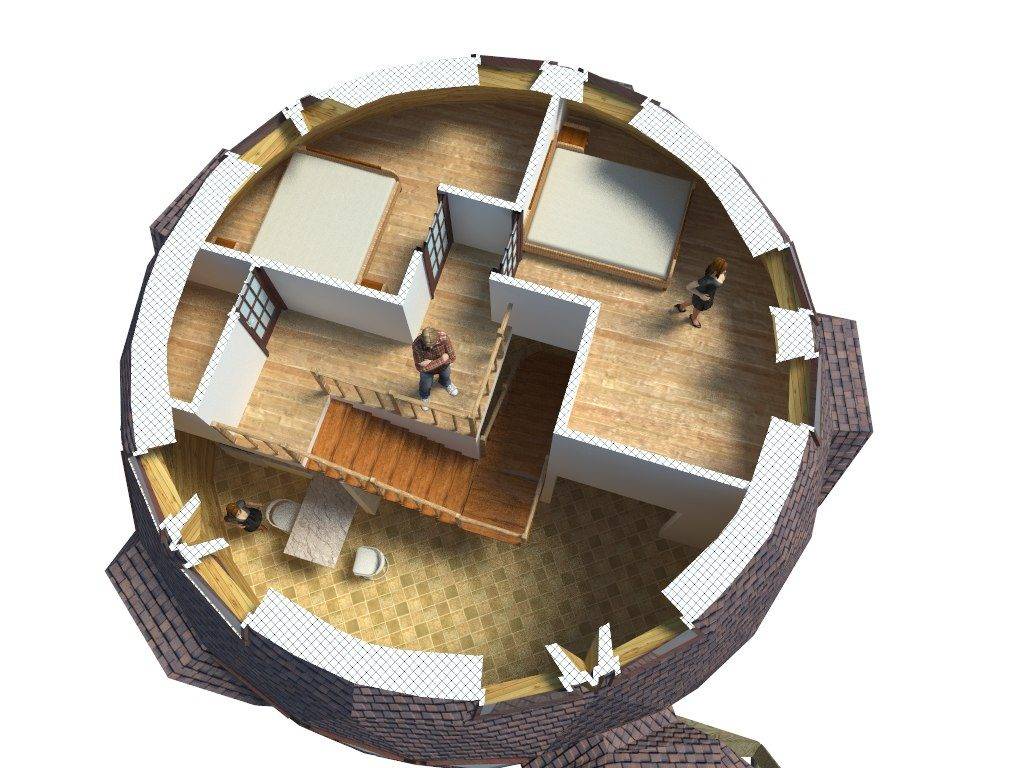

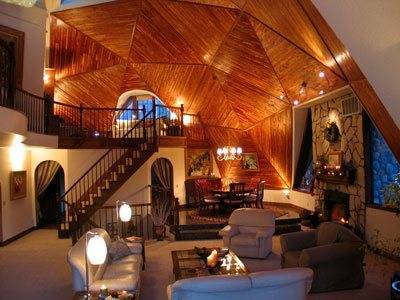

Чаще всего центральная часть пространства купольного дома выделяется под помещение общего пользования. Из этой центральной зоны можно попасть во все другие комнаты, которые расположены по кругу. Вообще, центральное помещение получается неудобным, так как оно «очень проходное».
Центральная часть будет слишком активно использоваться, так что функциональной эту зону не сделаешь
В нем не удастся расслабиться, если это гостиная, в нем не очень удобно готовить, если придет идея использовать это помещение как кухню, как столовая оно тоже не самый лучший вариант. Проекты, которые именно так используют это пространство, представлены выше. На картинке выглядит замечательно, а вот в жизни рассчитывать на камерную обстановку тут не получится. Так что проходные комнаты — не самые обитаемые.

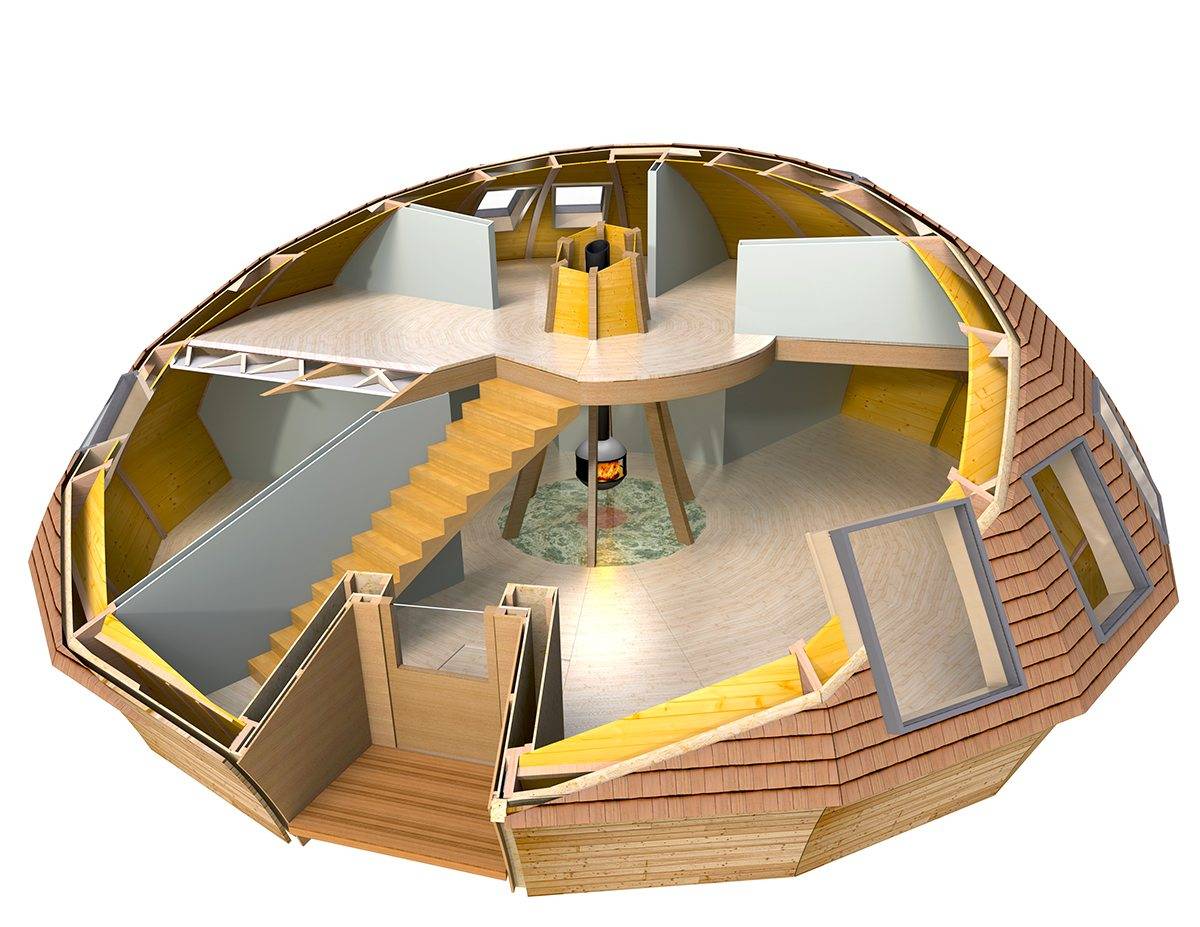

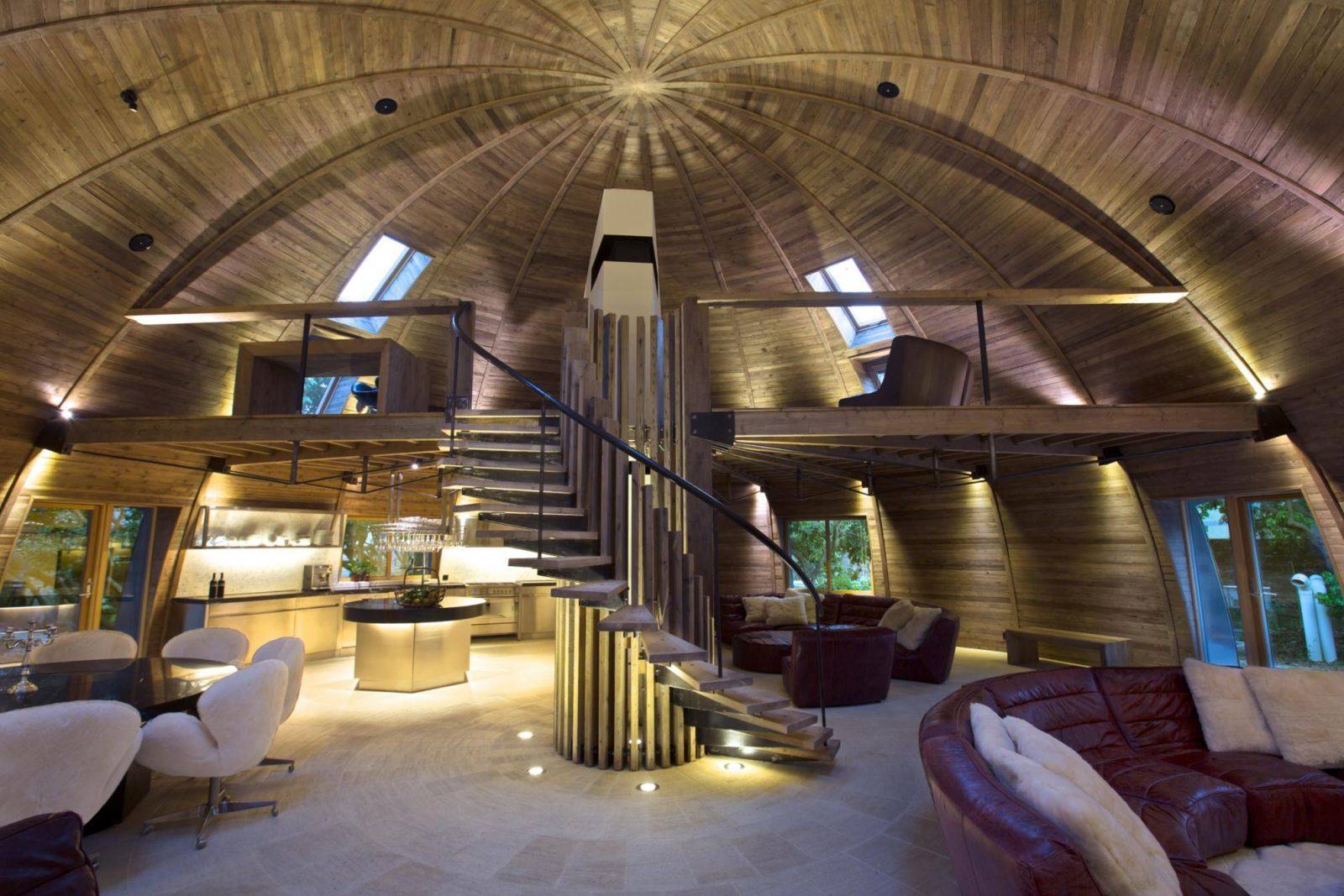

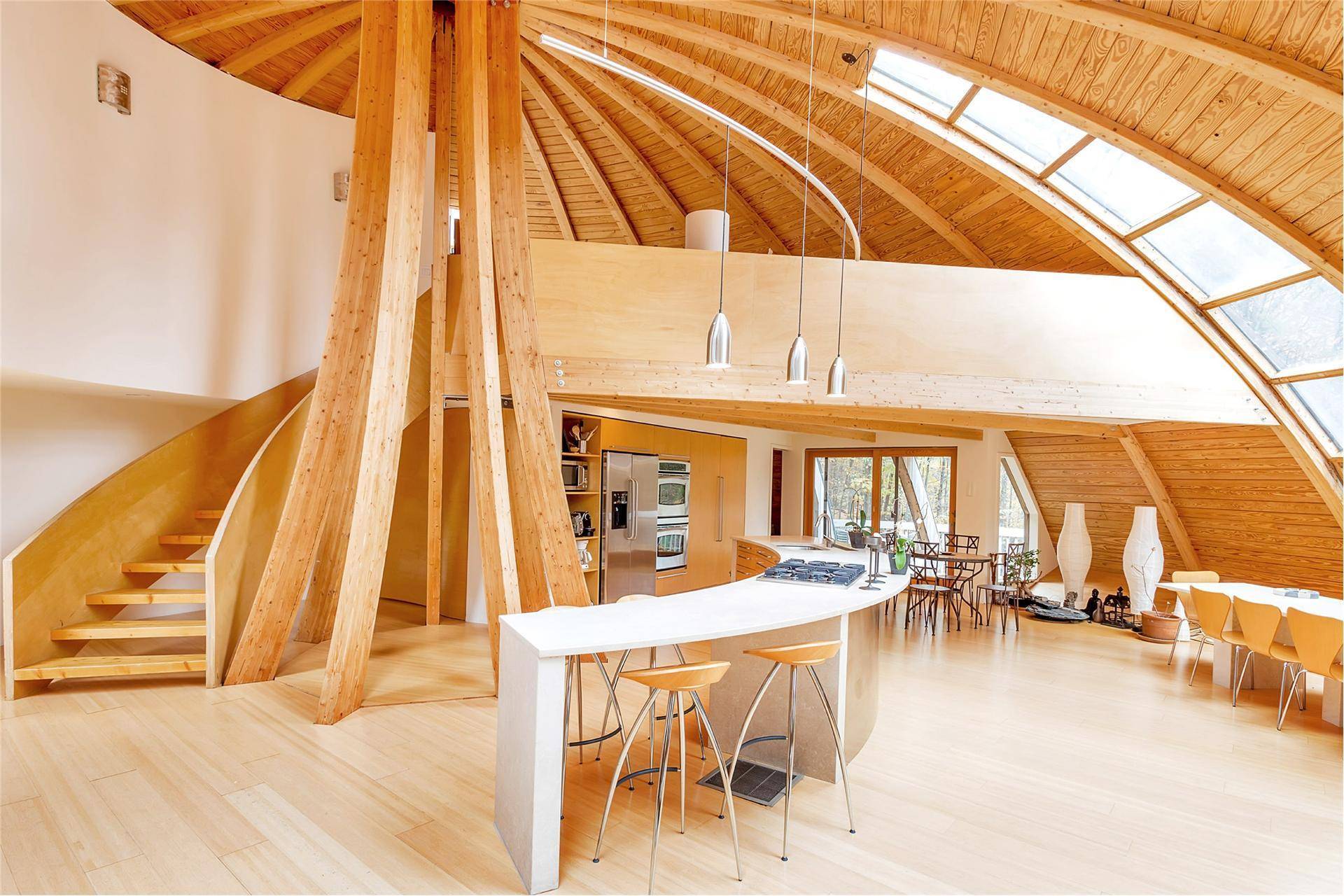

По центру можно поставить лестницу
Не самый плохой способ использования этой проходной зоны — установка лестницы. Ведь большая часть купольных домов имеет два этажа, а сюда просто просится винтовая лестница. Только надо учесть, что если ее просто закручивать вокруг столба, пользоваться будет неудобно — слишком крутые повороты получаются. Если же конструировать лестницу по типу «колодца», ее трудно построить самостоятельно. Так что эту часть придется кому-то передоверить.
В остальном купольные дома планируются также, как и обычные. Основное правило, которое надо запомнить: чтобы инженерные системы были не очень дорогими, все «мокрые» помещения размещаются недалеко друг от друга. Расположение спален, кабинетов и других «сухих» помещений — на ваш вкус.
Купольный дом своими руками

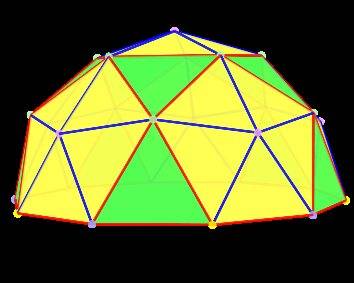

Какие существуют варианты купола:

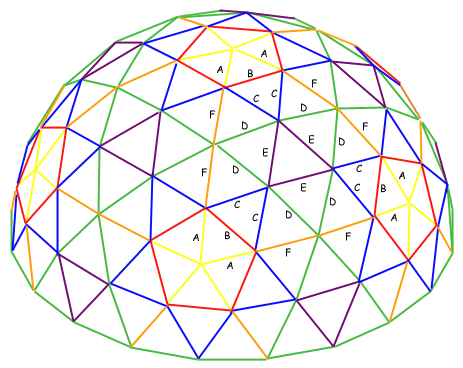

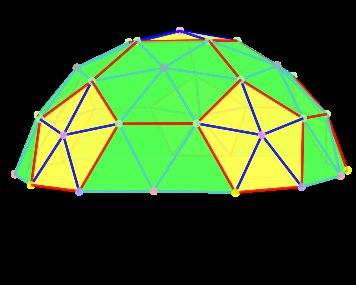

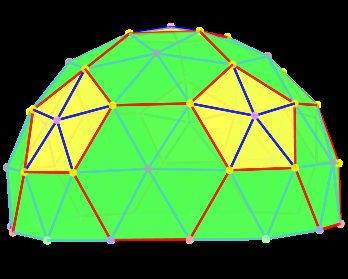

1v

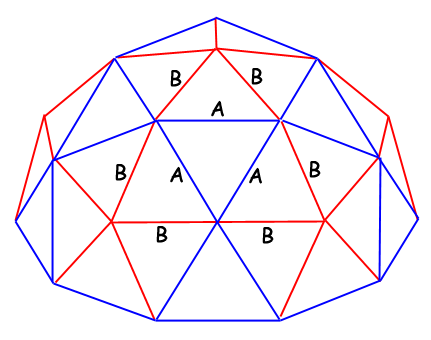

2v
3v
4v
Обычно выбирается 2v или 3v. Отдавать предпочтение тому либо иному варианту рекомендуется по нескольким факторам. Одним из них является планируемый диаметр купола. Кроме того, при выборе частоты, стоит учесть, будут ли использоваться стандартные двери и окна. И, конечно, нужно не забывать о разумном подходе. Если купол имеет диаметр более 13 метров, то он считается большим. Его проблематично возвести, придерживаясь частоты меньше, чем 3V. Дело в том, что уже при такой частоте ребра купола в длину могут достигать до 3 метров. Собирать геодезическую конструкцию из таких длинных материалов очень сложно.
При этом купол дома диаметром до 7 м удастся возвести с частотой 2V. Ребра в длину будут составлять примерно 2,1- 2,4 метров. Эти размеры являются наиболее приемлемыми. Очевидно, что наиболее привлекательно смотрятся купола с большим числом ребер, т.к. они будут выглядеть более округлыми. Но такие конструкции просто неразумны, из-за большого количества конструктивных элементов.

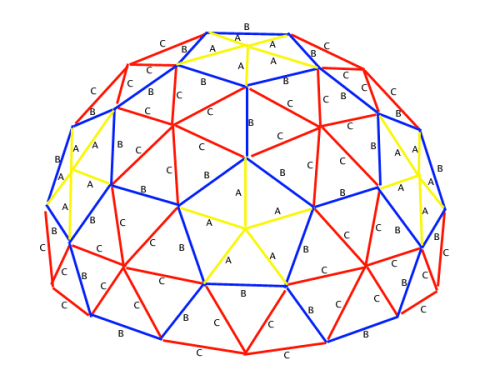

В конструкции купола чаще всего используют три вида сегментов – это 1/2, 3/8, или 5/8.
1/2
3/8
5/8
Выбор того или иного варианта во многом зависит от размера постройки. Так, для небольших домиков диаметром 8-9 м чаще всего используется сегмент ½. Частота купола в подобных домах при такой сегментации будет кратна двум. Кроме того, получается, что купола с частотой 2V в диаметре не могут быть больше 8-10 метров. Для купола с частотой 4V диаметр ограничивается только здравым смыслом, но существует рекомендация не использовать данный вариант при размерах купольного дома от 8 до 14 м.
В практике постройки купольных домов есть понятие «юбки». Она представляет собой часть дома с вертикальными стенами высотой 0,8-1,9 м. На ней закрепляется сам купол. Эта часть дома позволяет эффективнее использовать для купольного дома сегменты 1/2, 3/8 с нужной частотой (в нашем случае это 3V и 2v). С юбкой можно создавать привычные вертикальные стены. При этом объем помещений увеличивается, а высоту потолков можно изменять еще на этапе работы над проектом при строительстве как двух-, так и трехэтажного дома. Вариант с использованием вертикальных стенок, пожалуй, можно назвать самым оптимальным. Дело в том, что он более эффективно использует доступный внутренний объем постройки. При возведении дома диаметром до 7 м этот метод, по сути, является единственным возможным. В противном случае дом получился бы похожим на большую туристическую палатку.
Дом сфера – прихоть архитектора или подсказка природы?
Начнем с того, что многие выдающиеся изобретения человек позаимствовал у природы, наблюдая за жизнью животных
Давайте обратим внимание на «технологии», используемые птицами при строительстве своих жилищ. Нетрудно заметить, что здесь нигде нет прямых углов. Полусферы, шары, окружности – только такие формы признает природа
Получается, что столь любимая нами жилая «коробка» вовсе не является венцом творения
Полусферы, шары, окружности – только такие формы признает природа. Получается, что столь любимая нами жилая «коробка» вовсе не является венцом творения.
Обратив внимание на этот природный феномен, инженеры исследовали механические свойства сферических и купольных конструкций. Оказалось, что они не только обладают отличной аэродинамикой, но и намного прочнее прямоугольных
Энергетически сферическая поверхность безупречна. При максимальном внутреннем объеме она имеет минимальную площадь. Поэтому в купольном строении потери тепла во внешнюю среду в несколько раз меньше, чем в обычном доме. Не зря обитатели арктики эскимосы веками строили сферические домики «иглу» из снега. Практический опыт подсказал им, какой должна быть ветростойкая и энергоэффективная конструкция.
В наши дни сферические дома из области теоретики перешли в разряд практических технологий экологического строительства. Тысячи людей во всем мире успели оценить их преимущества и не жалеют о своем выборе.
Вывод:
Увидев круглый дом, как правило, возникает вопрос: а что же там внутри?
И действительно, как можно разделить дом такой непростой формы на помещения, необходимые для комфортного проживания? Зачастую некоторые застройщики, очарованные внешним видом, не вполне отдают себе отчет, что планировочные решения для круглого дома могут представлять большую проблему. Ведь сделать удобную и гармоничную планировку внутри круга довольно сложно.
Вот, например, как в своем проекте геодезического купола это вопрос решил пользователь @IceAge:
IceAgeУчастник FORUMHOUSE
При диаметре в 12 метров высота купола в зените у нас получилась чуть больше 650 см, что позволило вполне комфортно уместить два этажа и даже сделать небольшую антресоль. Всего в доме получилось 5 жилых комнат (3 внизу и 2 на втором этаже). 2 санузла и большой зал совмещенный с кухонной зоной и вторым светом. Общая площадь около 161 метра (93+68). Если бы второй этаж был без второго света то площадь бы больше 200 метров. Но строить купольный дом без второго света, лично для нас было бы кощунством. Весь смыл подобной постройки кроется в трех параметрах органичность, объем и экономичность.
Здесь стоит особо отметить, один из основных недостатков сферических домов – отсутствие внешних вертикальных стен. Это накладывает дополнительные ограничения на компоновку помещений. Площадь по полу не информативна, потому как сужающиеся стены сокращают полезный объем. Да и сочетание внешних криволинейных стен с вертикальными внутренними перегородками гармоничным назвать довольно сложно.
Так же на наклонных поверхностях затруднительно или невозможно разместить подвесные элементы мебели и интерьера.
С окнами тоже проблема – они все располагаются на кровле, следовательно, они все должны быть мансардного типа, что намного дороже и менее надежно.
У цилиндрических круглых домов эти проблемы решены. Все стены вертикальны, что позволяет без проблем стыковать помещения между собой. Полезная площадь равна площади пола. Размещение подвесных элементов интерьера не вызывает вопросов. Остекление можно осуществить традиционными методами без переплат и возможных протечек в будущем.
Пользователь @Dekagon в своем проекте десятиугольного дома, постарался избежать проблем сферических домов.
DekagonУчастник FORUMHOUSE
Я, тоже стартовал от купольной идеи, но не смог поделить пространство сферы внутри на части так, что бы мне это нравилось. Сохранить магию пространства в центральной части, в совокупности с пристыковкой дополнительных помещений по периметру, возможно лишь с вертикальными стенами. Отсюда и родилась «коаксиальность юрты «. Многоугольник, в моем случае, это способ упростить технологические решения.
