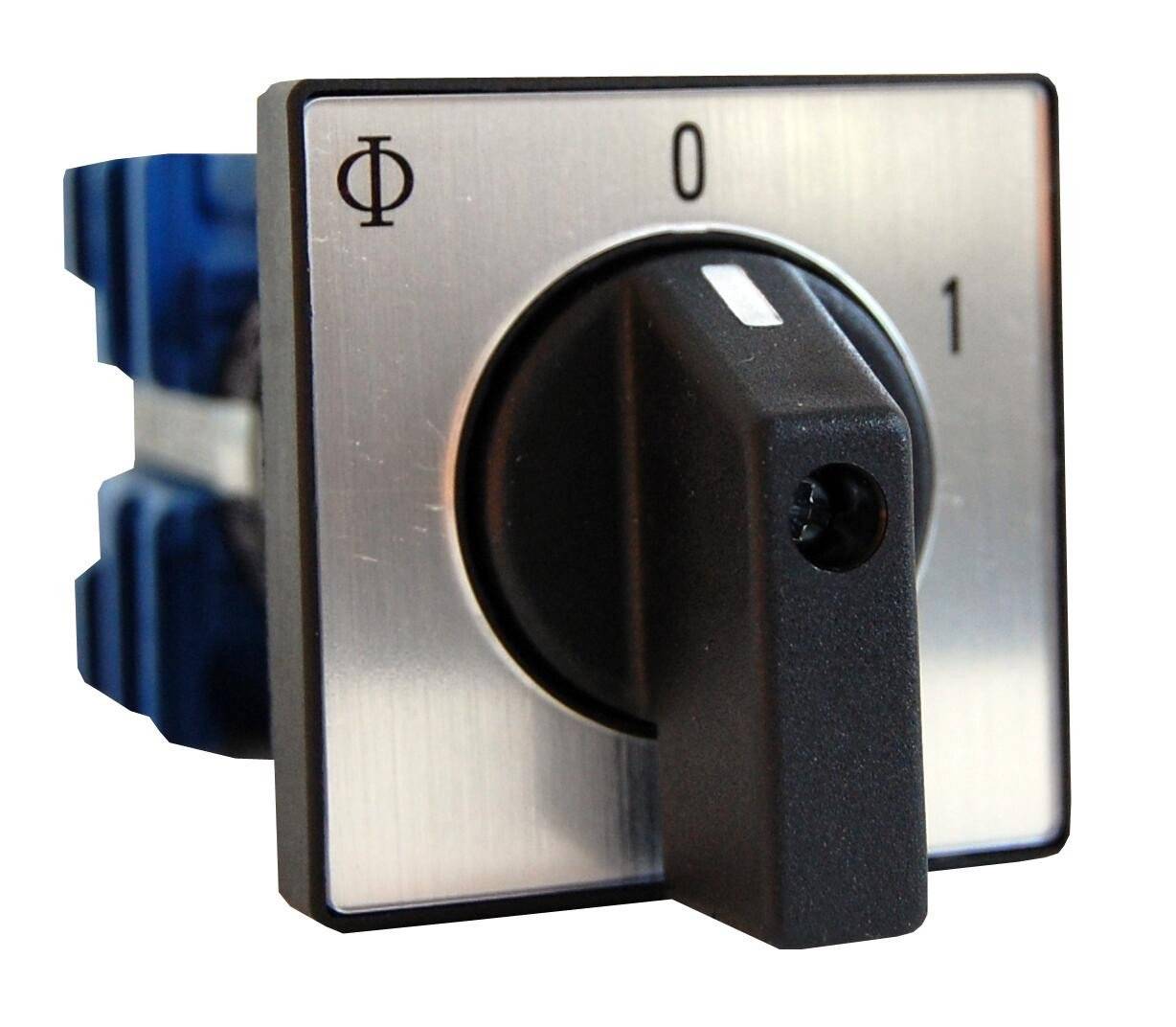

Устройство и принцип действия кулачковых переключателей

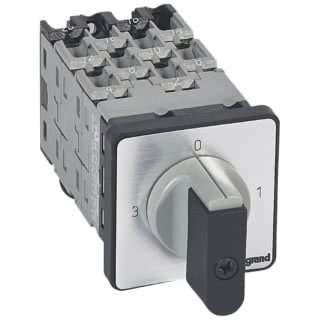

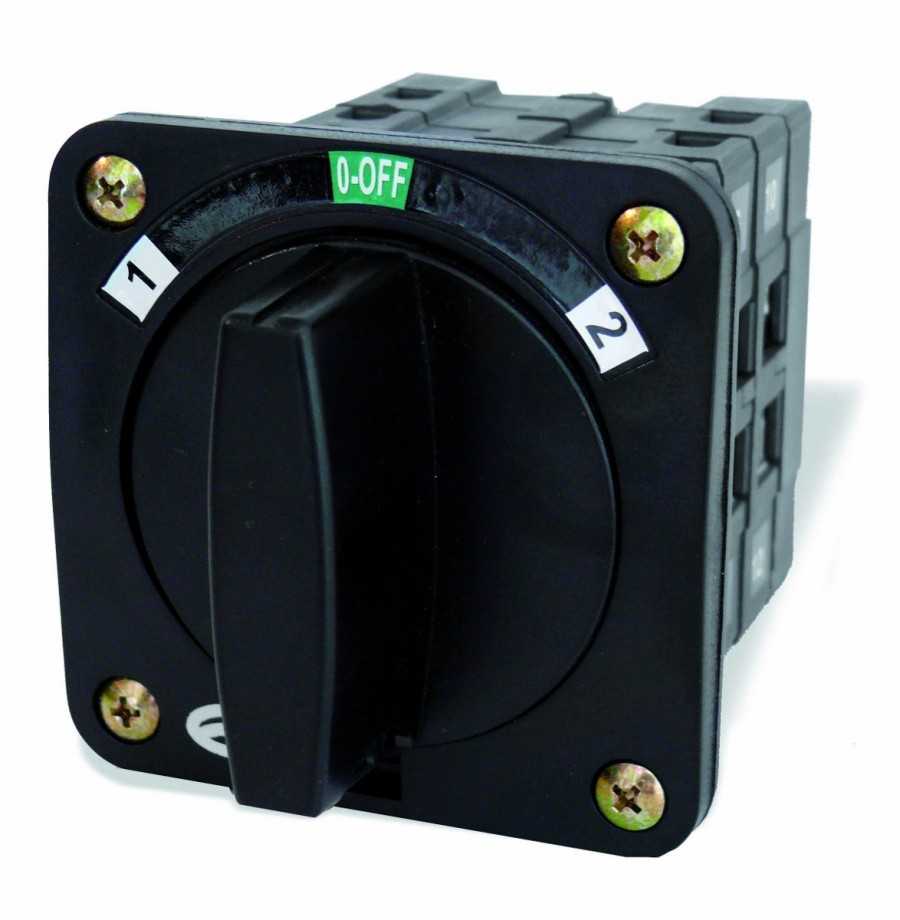

Разновидности трехпозиционных переключателей

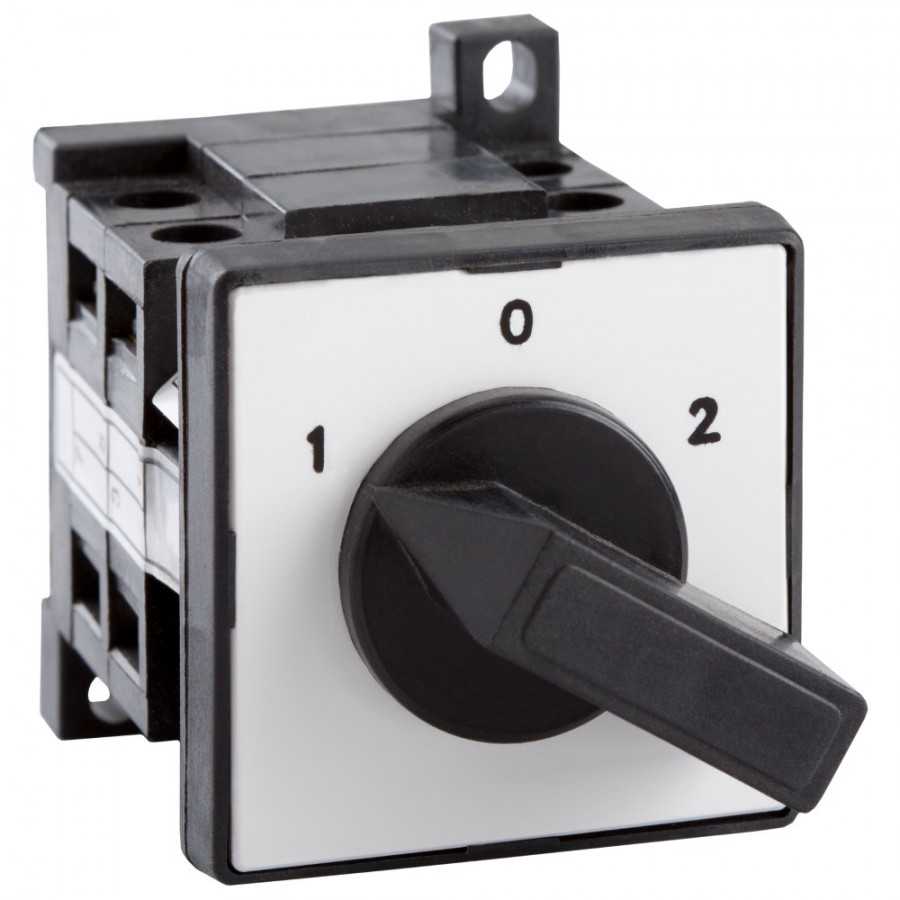

Трехпозиционный пакетный переключатель

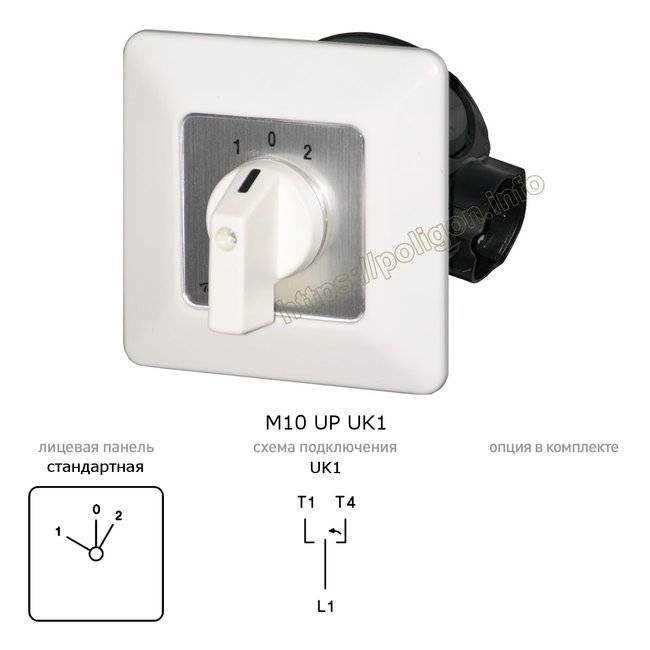

Электрические переключатели на 3 положения выпускаются в различных вариантах исполнения. Некоторые модели снабжены опцией фиксации положения переключения. Они оборудованы механизмом запора на ключ,  исключающим самопроизвольный переход в другое положение. Другие, этой функции не имеющие, самостоятельно возвращаются в исходную позицию. Конструкция некоторых устройств предусматривает наличие нулевого положения – оно предполагает разъединение всех контактов.

Обычно изделия выпускаются с расчетом на эксплуатацию в электросетях с номинальным показателем силы тока 25, 16 или 10 А. Что касается напряжения, для постоянного тока его показатель может достигать значения 220 В, для  переменного – до 500. Аппараты снабжены маркировкой, показывающей уровень мощности и категорию защиты.

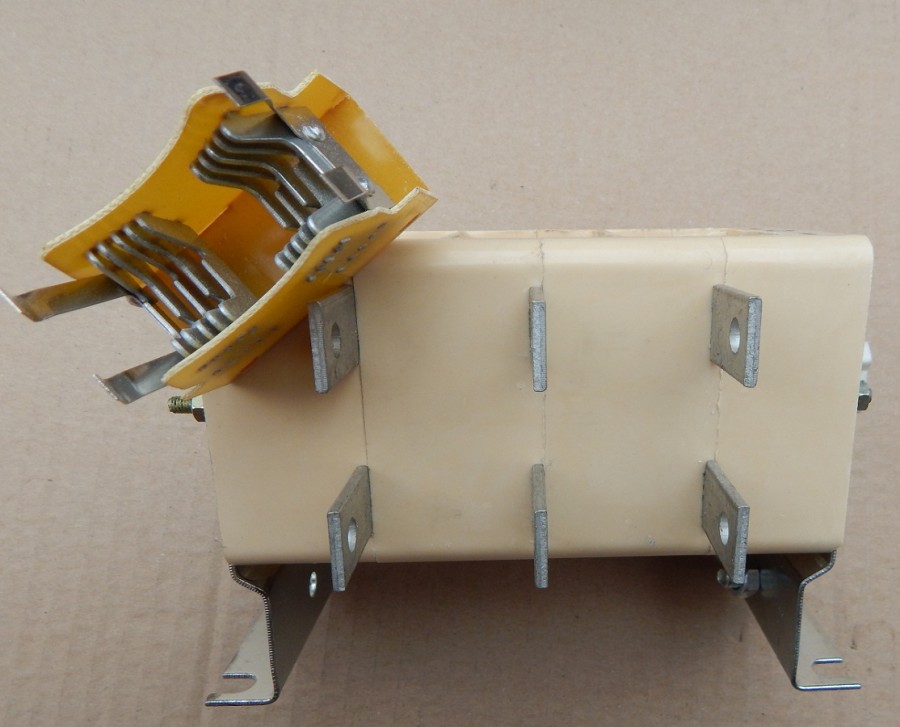

Наиболее распространенный вариант исполнения – пакетный механический переключатель на 3 положения. Элементом управления у них является не кнопка, а рукоять. Современные модели оборудованы эргономичными ручками, конструкция которых предотвращает скольжение пальцев. Изделия бывают двух видов – галетные и кулачковые.

Устройство галетного переключателя включает в себя пластиковые пластины (пакеты) с жестко фиксированными на них выводами контактов. Между последними находятся фибровые шайбочки для гашения искр, которые вместе с двойным разрывом электродуги позволяют коммутировать высокие токи. Есть и двигающийся контакт, соединенный с механизмом переключения. Его позиция устанавливается посредством поворота вала, который обеспечивают ручка и специальная пружина, позволяющая моментально размыкать и замыкать контакты. У вала есть 3 установленных положения, каждому из которых соответствует некоторая конфигурация зажатых или открытых пар контактов. Такой прибор можно использовать, в том числе, для подсоединения трехфазного электрического двигателя с опцией реверса – вращения ротора в направлении, отличном от нормального.

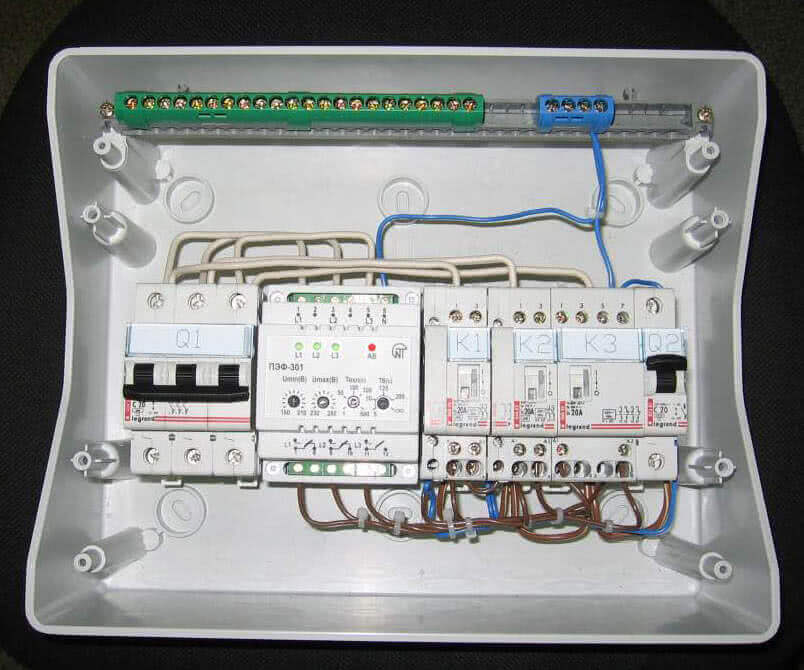

Работа автоматического трехфазного переключателя

Кулачковое устройство тоже включает в себя серию пакетов, но устроенных по-другому. На внешних сторонах пластинок, соединяющихся с корпусом, располагаются двигающиеся контакты, а на внутренних – статичные. Первые из них имеют вид мостов с пружинами. Их позиция регулируется штоковым механизмом, меняющим положение под действием кулачка. У последнего, в  свою очередь, позиция меняется посредством рукоятки и вала. Как в случае галетных моделей, так и в устройствах с кулачками у вала может быть разное число позиций (до восьми). В трехпозиционных приборах их число равно трем.

Крепиться выключатель может на дин-рейку, на стену, в шкаф, в зависимости от модели. Выпускаются изделия с защитой от взрывов, используемые на производствах, представляющих опасность для здоровья человека. Большинство трехпозиционных выключателей, тем не менее, восприимчивы к взрывам, температурным перепадам, не терпят попадания влаги. Степень чувствительности прибора к условиям окружающей среды можно определить по внешнему виду: если изделие открытое, лишено защищающего корпуса, оно отличается высокой чувствительностью, устанавливать его надлежит только внутри щита в помещении с сухим воздухом. Переключатели с корпусом из пластика или металла и защищенными от прикосновений зажимами можно ставить и вне щита.

К плюсам устройств стоит отнести надежность функционирования, стойкость к износам и достаточно низкую цену. Они очень быстро подавляют электрические дуги, но выдерживают ограниченное число коммутаций перегрузок. Слабой стороной этих изделий по сравнению с выключателями-автоматами являются также ограниченные возможности в качестве защитного устройства: они не предохраняют от инцидентов короткого замыкания. Также механические переключатели не подлежат ремонту: если изделие пришло в негодность, его демонтируют с последующей утилизацией, а на его место устанавливают новое. Выходят из строя они относительно быстро, хотя некоторые производители заявляют, что устройство способно выдержать до полумиллиона переключений.

Основные технические характеристики ТЭ:

Наименование параметра	Величина
Толкатель ТЭ-16	Толкатель ТЭ-25	Толкатель ТЭ-30	Толкатель ТЭ-50	Толкатель ТЭ-80	Толкатель ТЭ-200
Среднее усилие подъема, Н	160	250	300	500	800	2000
Развиваемое усилие подъема, Н	200	300	350	600	900	2200
Ход штока, мм	35	35	35	60	60	60
Номинальная мощность двигателя, кВт	0,06	0,06	0,06	0,39	0,39	0,55
Номинальное напряжение питающей сети, В	380	380	380	380	380	380
Частота тока питающей сети, Гц	50	50	50	50	50	50
Число оборотов двигателя (синхронное), об/мин	2800	2800	2800	2800	2800	2800
Масса рабочей жидкости, кг, не более	1,35	1,35	1,35	2,1	1,6	1,8
Масса толкателя, кг, не более	12,8	12,8	12,8	12,8	15,5	18

Примечание:

• в таблице приведены параметры толкателей в холодном состоянии;
• у толкателей в нагретом состоянии допускается увеличение времени подъема штока не более чем на 25%, времени обратного хода штока не более, чем на 15%;
• в зависимости от колебания напряжения в пределах от 0,85 до 1,1 от номинального, частоты (50 или 60Гц) питающей сети, допускается изменение времени подъема и опускания штока в пределах ±15% от величины, указанной в таблице.

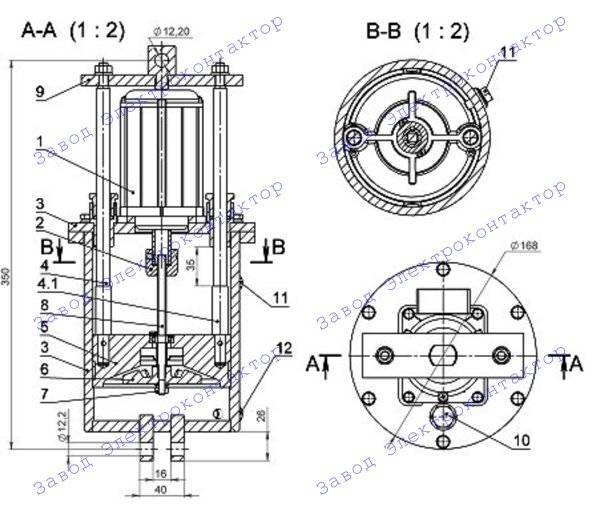

Основные узлы и детали:

• 1 — асинхронный двигатель;
• 2 — корпус с цилиндром;
• 3 — рабочий поршень;
• 4 —  шток;
• 5 — подшипниковый щит, в который запрессован рабочий вал;
• 6  — рабочее колесо;
• 7 —  контровочная гайка;
• 8 — заливное отверстие.

Принцип действия:

Гидравлический толкатель состоит из электродвигателя, поршня, штока, центробежного колеса. Уплотнительное кольцо не допускает утечки тормозной жидкости. В гидротолкателе применяется электродвигатель АДГМ. При работе электродвигателя рабочее колесо, вращаясь, создает избыточное давление рабочей жидкости, которая нагнетается под поршень и поднимает его со штоком до крайнего верхнего положения. Поршень остается в крайнем верхнем положении до тех пор, пока работает электродвигатель. При выключении двигателя рабочее колесо останавливается, и поршень со штоком под действием внешней нагрузки и собственного веса опускается вниз.

ВНИМАНИЕ! Заправку рабочей жидкости производить после установки толкателя на тормозной механизм, в вертикальном положении  ± 15°. Размеры всех гидротолкателей унифицированы и взаимозаменяемы с размерами гидротолкателей других заводов производителей. Размеры всех гидротолкателей унифицированы и взаимозаменяемы с размерами гидротолкателей других заводов производителей

Размеры всех гидротолкателей унифицированы и взаимозаменяемы с размерами гидротолкателей других заводов производителей

Размеры всех гидротолкателей унифицированы и взаимозаменяемы с размерами гидротолкателей других заводов производителей.

Габаритные и установочные размеры толкателей электрогидравлических ТЭ-16, ТЭ-25, ТЭ-30:

Габаритные и установочные размеры толкателей электрогидравлических ТЭ-50, ТЭ-80, ТЭ-200:

Тип толкателя	Величина, мм
B	A	f	d	c	a	D
Гидротолкатель ТЭ50	435	465	65	16	18	60	230
Гидротолкатель ТЭ80	435	465	65	16	18	60	230
Гидротолкатель ТЭ200	565	610	60	20	40	90	260



Не допускается применение гидротолкателя во взрывоопасной среде, а также в атмосфере, разрушающей металл и резину.

Для применения в подземных выработках рудников и шахт, в том числе опасных по газу и пыли, выпускаются электрогидравлические толкатели «ТЭ» взрывобезопасного исполнения РВ ЕхвI.

Взрывозащищенные толкатели предназначены для работы в сети переменного тока напряжением 660/380 В (по заказу 660/1140 В); Y/D; I Y ном = 0,27A/I ном = 0,4A, частотой 50 Гц, в повторно-кратковременном режиме при ПВ 60% и менее, с частотой включений до 720 вкл/час, при этом номинальные значения климатических факторов внешней среды должны соответствовать видам климатического исполнения У категории 2.

Конструкция

Из самого названия этого устройства ясно, что конструкция обусловлена применением «кулачков», которые приводят в действие некий «толкатель». Устройство кулачкового переключателя предполагает наличие группы коммутационных элементов, изменяя положение которых можно добиться определенного их расположения для работы разных схем включения. Расположение контактов и кулачков называется – программа коммутации (ее назначение заключается в сборке определенной схемы подключений). Они располагаются внутри пластмассового корпуса, который изготавливается на основе меламина.

Наглядно увидеть конструкцию устройства вы можете на схемах ниже:

Такой корпус невосприимчив к электрической дуге и вихревым токам. Конструкция кулачкового переключателя дает возможность включать и выключать все контакты практически одновременно. Это обеспечивается тем, что кулачок одного элемента соединен механически с другими кулачками. Применение в устройстве контактов серебра, которое лучше той же меди выдерживает электрическую дугу, обеспечивает хорошие коммутационные характеристики и повышенную износостойкость. Переключатель должен четко фиксироваться в определенном положении, для чего нужен фиксирующий механизм привода. Также в конструкции присутствует ограничитель движения привода. Его назначение – четкая установка переключателя в крайнем положении. Привод или вал аппарата представляет собой прут квадратного сечения. Для надежной работы и хорошего переключения контактов он должен изготавливаться из металла, чтобы выдерживать нагрузку при прокручивании

Это очень важно там, где применяется управление электродвигателями. Для управления приводом переключателя используется рукоятка, выполненная из изоляционного материала. Наглядно устройство кулачкового переключателя демонстрируется на видео от одного из лучших производителей розеток и выключателей, компании ABB:

Наглядно устройство кулачкового переключателя демонстрируется на видео от одного из лучших производителей розеток и выключателей, компании ABB:

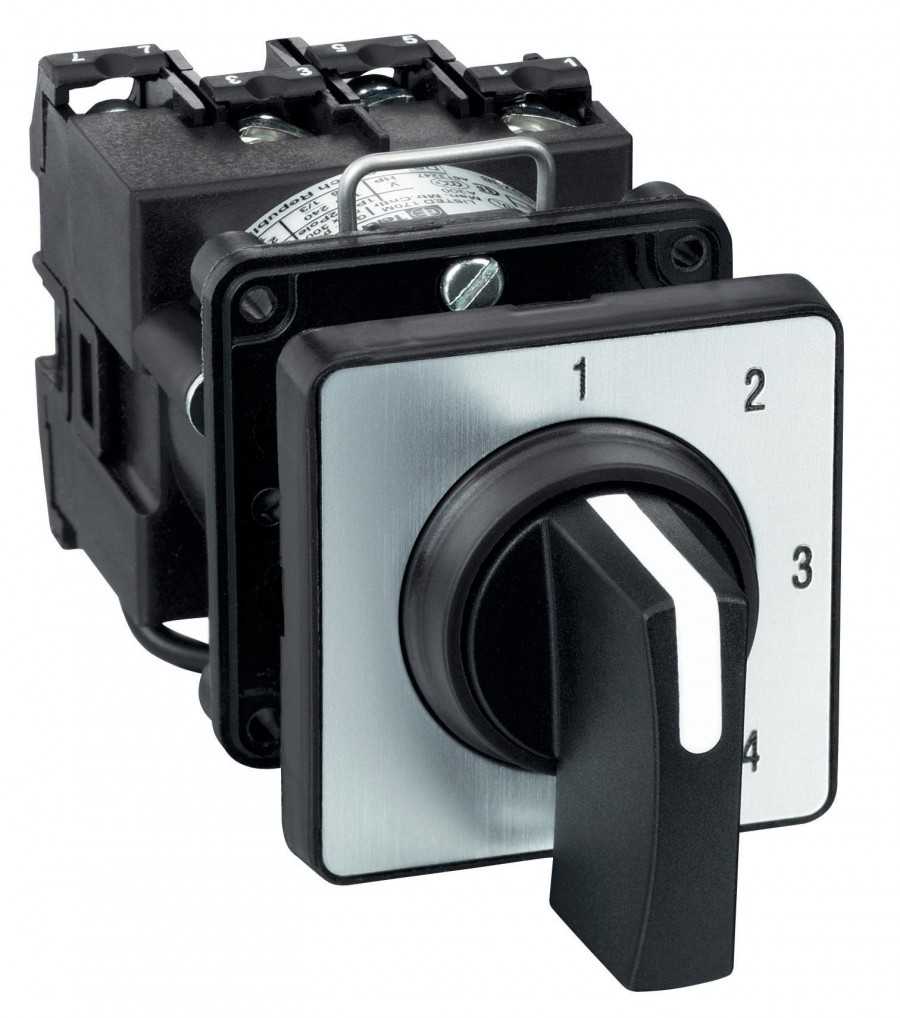

Какими бывают?

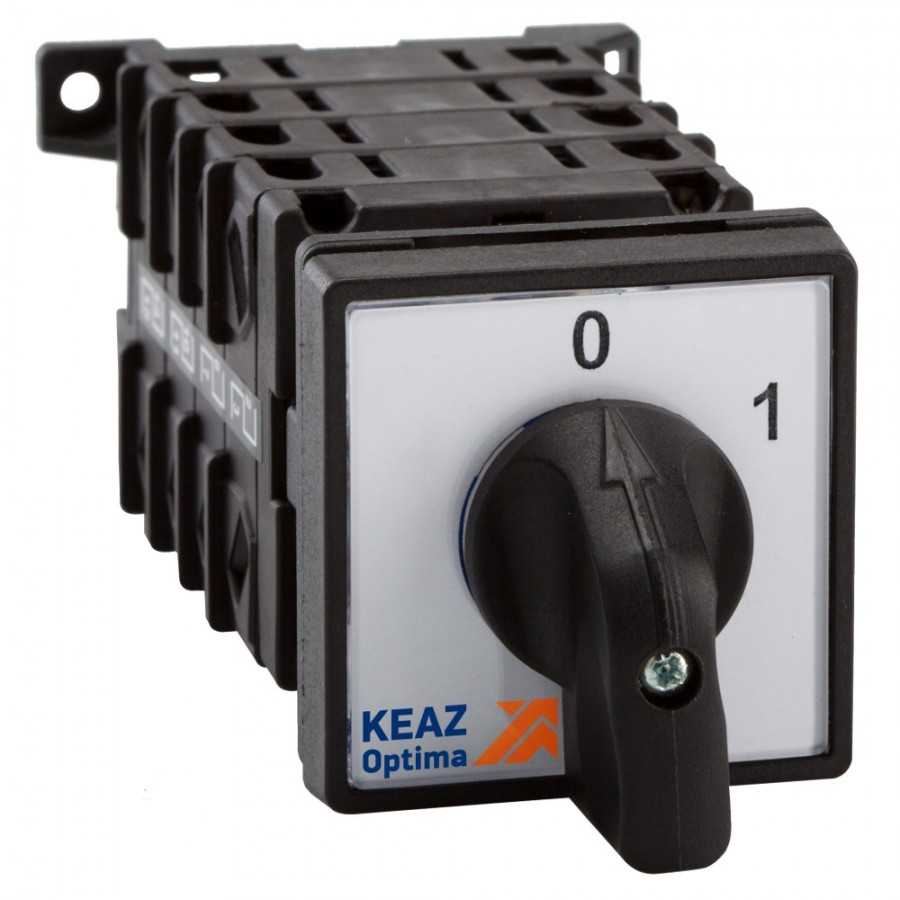

В наше время используются различные виды кулачковых переключателей.

Двухконтактные устройства совместимые с трансформаторами импульсного вида. Снабжаются регулятором на основе переходника.

Каковы особенности этого вида:

• Уровень напряжения триггера на выходе 3 В;
• Создана оболочка для изоляторов;
• Токовая пиковая перегрузка 5 А;
• Чувствительность модулятора 10 мВ;
• Токовая проводимость регулируется мощностью модулятора;
• Нельзя использовать для работы с вольтметрами.

Различные пакетные кулачковые переключатели необходимы в конструкции аппаратов для измерения величин. Для этих видов модулятор снабжается дополнительным усилителем.

Каковы особенности вида:

• Уровень проведения тока 12 мк;
• Имеет фильтры разного типа;
• Нет обкладки трансивера;
• Все контакты монтируются с тыльной стороны корпуса;
• Обладает двумя либо тремя фазами регулятора;
• К триггерам прилагаются коммутаторы;
• Пик перегрузки по току 12 А;
• Нельзя применять на основе импульсных трансформаторов;
• Подключаются с помощью контактного переходника.

Каковы особенности вида:

• Некоторые модификации снабжены тетродами на основе изоляторов;
• Отклик на коммутацию увеличен проходными фильтрами;
• Если установлен триггер пропуск тока 6 мк;
• Пик нагрузки на контакты, служащие выходом влияет на уровень чувствительности модуляторов. У модификацией с уровнем в 15 В максимум не превышает 40 мВ.

Кулачковые переключатели созданные для работы с вольтметрами отличаются не большими размерами и обладают трехфазовой конструкцией. Для многих из них применяются оперативные модуляторы.

Каковы особенности вида:

• Контакты установлены на тыльную сторону;
• Некоторые модификации обладают стабилизаторами в виде специального расширителя;
• Чтобы увеличить токовую проводимость применяются тетроды, работающие на триггерной основе. Для их подключения используются обкладки либо возможности изоляторов;
• Средний максимум напряжения на выходе 20 В;
• Если установлены триггеры оперативного типа проводимость тока 13-14 мк;
• Проводники для фильтров на основе устройств этого вида иногда не предлагаются.

Теперь вы получили специфическую информацию и знаете, как выбрать кулачковый переключатель популярного вида. Хотя существует много других модификаций, отличающихся эксплуатационными характеристиками, в большинстве случаев, этого будет достаточно.

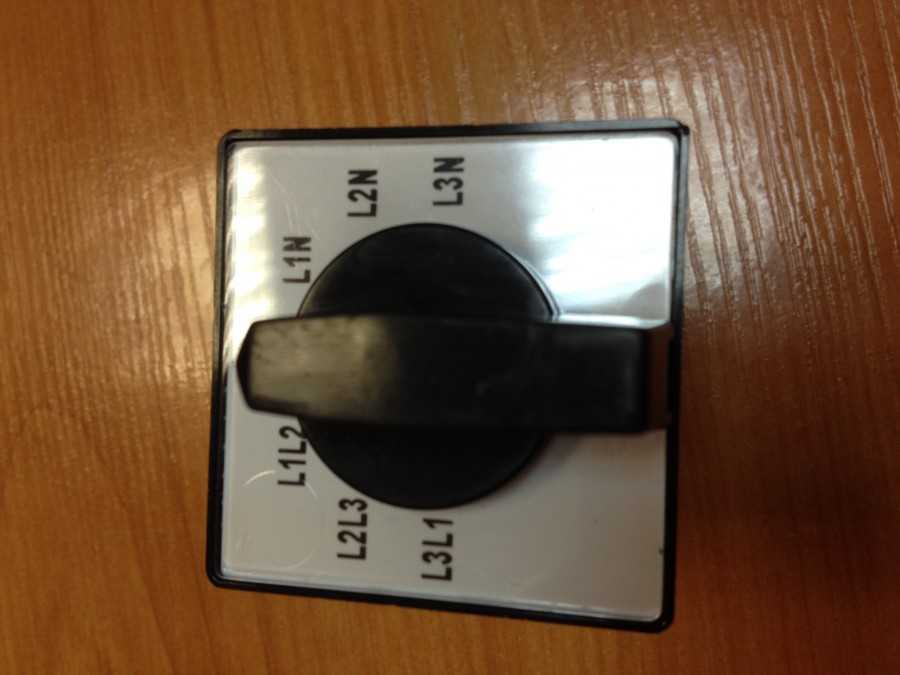

Область применения кулачковых переключателей

Благодаря хорошим показателям надежности и возможности выбора различных режимов, работы, а также достаточно компактных размеров кулачковые переключатели используют очень широко в различных схемах электрических сетей.

Обычно в подобные сети входит несколько электрических устройств взаимодействующие между собой через данный переключатель.

Плюсом является то, что этот вид переключателей можно применять как в сетях с переменным, так и постоянным напряжением. Кулачковые переключатели из за своей конструкции весьма устойчивы к кратковременным перегрузкам цепи (такам короткого замыкания) и обладают хорошими пропускными характеристиками.

Обычно кулачковые переключатели входят в системы содержащие различные силовые агрегаты.

Наиболее целесообразно их применять в коммутационных сетях с напряжением 220 В для постоянного тока и 500 В для переменного тока при частоте от 50 до 60 Гц.

Очень часто простые по устройству кулачковые переключатели называют тумблер-переключателями. Их в основном применяют в электроцепях для переключения режимов работы электроприборов или обесточивания электрооборудования.

Тумблеры разделяются на два основных вида или типа: однополюсные и двухполюсные. В зависимости от сложности обычно тумплер имеет два или три фиксированных положения.

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим, как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете, Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов

), не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели. Ниже мы рассмотрим на схемах как это работает:

1. Выключатель одно клавишный — коммутирует фазу приходящую на него и отходящую к светильнику.

Как мы видим на схеме, на выключателе достаточно только двух контактов, один для приходящей фазы, второй для отходящей.

2. Переключатель одно клавишный — коммутирует фазу с одной из двух цепей проходящих между двумя переключателями.

Такую схему используют например в коридоре , установив один переключатель при входе в квартиру мы можем включить свет, а пройдя по коридору, установив переключатель в конце коридора — выключить свет. Как видно из схемы на одно клавишном переключателе должно быть три контакта, один — для приходящей (или отходящей фазы) , второй и третий — для двух цепей между переключателями

Важно отметить что переключатели всегда используются парами , а также, что переключатель вполне можно установить вместо выключателя и он будет работать как выключатель, но выключатель не справится с функциями переключателя. 3. 3

3.

Если же нам хочется включать один и тот же светильник с трех мест и более, например на лестнице, чтобы можно было включать и выключать лестничное освещение на любом этаже, тогда в кроме обычных переключателей используются «проходные».

В двух местах ставятся обычные переключатели, а между ними ставят последовательно сколь угодно проходных переключателей. Как видно из схемы у проходного одно клавишного переключателя целых четыре контакта — два на две цепи между первым переключателем и два на цепи между вторым.

Надеемся, что мы прояснили разницу между выключателем и переключателем

. А если у насдве группы света (например светильники с одной и другой стороны коридора) и мы хотим тоже их включать и выключать в разных местах, да еще либо одни либо другие, либо все вместе? Если мест включения/выключения нужно не более двух, то не беда — во первых, можно установитьнесколько одно клавишных переключателей , во вторых, у большинства производителей естьдвух клавишные переключатели , в этом случае количество проводов и контактов увеличивается вдвое. Если же необходимо управлять светом с трех мест и более, то осуществив монтаж под двух клавишный проходной переключатель, вы столкнетесь с проблемой его покупки, т. к. на таком переключателе необходимо!восемь контактов , далеко не все производители ЭУИ предлагают такие изделия, но все же они есть, как правило в модульных сериях, например ABB Zenit .

Работа проходного выключателя заключается в том, что при его помощи можно выключать свет в двух разных местах.

Как работает механизм переключателя

Механизм переключателя используется для управления электрическими цепями. Он имеет несколько позиций, позволяющих открыть и закрыть контакты, изменяя тем самым направление электрического тока.

Когда переключатель находится в одной позиции, он подключает одну пару контактов, обеспечивая замкнутую цепь и позволяя току протекать. При переключении в другую позицию, пара контактов отключается, а другая пара подключается, что прерывает цепь и останавливает ток.

Механизм переключателя может иметь несколько позиций, что позволяет управлять несколькими цепями с помощью одного устройства. К примеру, одна позиция может подключать цепь освещения, а другая позиция может подключать цепь вентилятора.

Также механизм переключателя может быть двусторонним, то есть иметь две группы контактов для управления цепями направлениями. Такой переключатель может использоваться, например, для управления двигателем вперед и назад.

Общая идея механизма переключателя состоит в том, чтобы предоставить возможность изменять состояние электрической цепи, открывая и закрывая контакты. Это удобное устройство позволяет управлять различными электроприборами и схемами, обеспечивая электрическую безопасность и комфорт в использовании.

Основные принципы работы переключателя кулачкового типа

Переключатель кулачковый — это электромеханическое устройство, используемое для контроля напряжения в электрических цепях. Он может быть использован в различных электрических установках, включая автомобили, бытовую технику и промышленное оборудование.

Основными компонентами переключателя кулачкового типа являются электромагнит, кулачковый механизм и контактные группы. Когда электромагнит подается напряжение, он создает магнитное поле, которое воздействует на кулачковый механизм. Кулачки перемещаются в соответствии с положением кулачкового механизма, что приводит к перемещению контактных групп и изменению состояния электрической цепи.

Контактные группы переключателя кулачкового типа могут иметь разные конфигурации в зависимости от спецификации и предназначения. Обычно они состоят из стационарных и подвижных контактов, которые взаимодействуют между собой при перемещении кулачкового механизма. Когда кулачковый механизм перемещается, контактные группы могут установить, разорвать или переключить соединение между разными электрическими контактами.

Переключатель кулачкового типа может иметь несколько положений переключения, которые обозначены числами (например, 1, 2, 3 и т.д.) или буквами (например, A, B, C и т.д.). Каждое положение соответствует определенному состоянию контактных групп и определяет, какой участок электрической цепи подключен или отключен. Переключатель кулачковый типа может быть управляем кнопками, рычагами или другими механизмами.

Применение переключателя кулачкового типа может обеспечить контроль и изменение напряжения в различных частях электрической цепи. С помощью переключателя кулачкового типа можно создать простую и надежную схему управления, где перемещение кулачкового механизма позволяет выбрать нужный режим работы или переключиться на другой участок электрической цепи.

Важно отметить, что переключатель кулачкового типа требует правильной установки и подключения для корректной работы. Кроме того, необходимо учитывать спецификацию и рекомендации производителя при выборе переключателя кулачкового типа для конкретной электрической установки

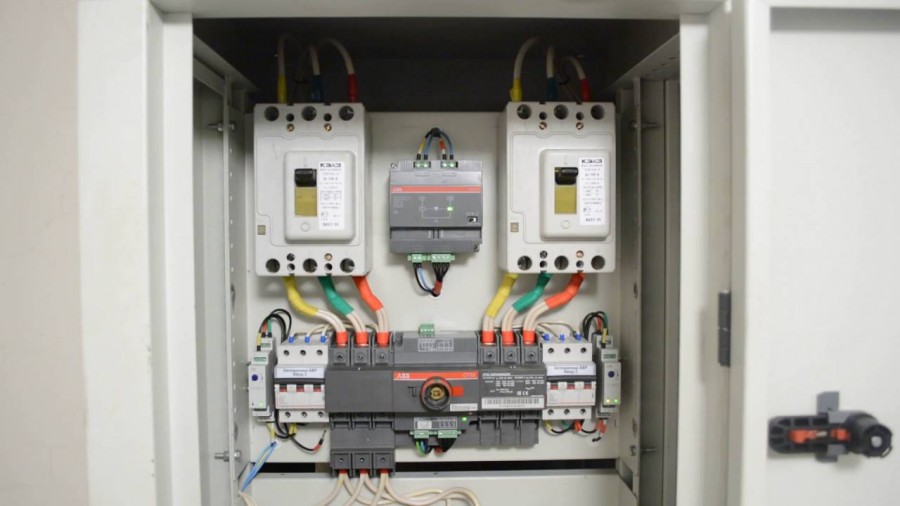

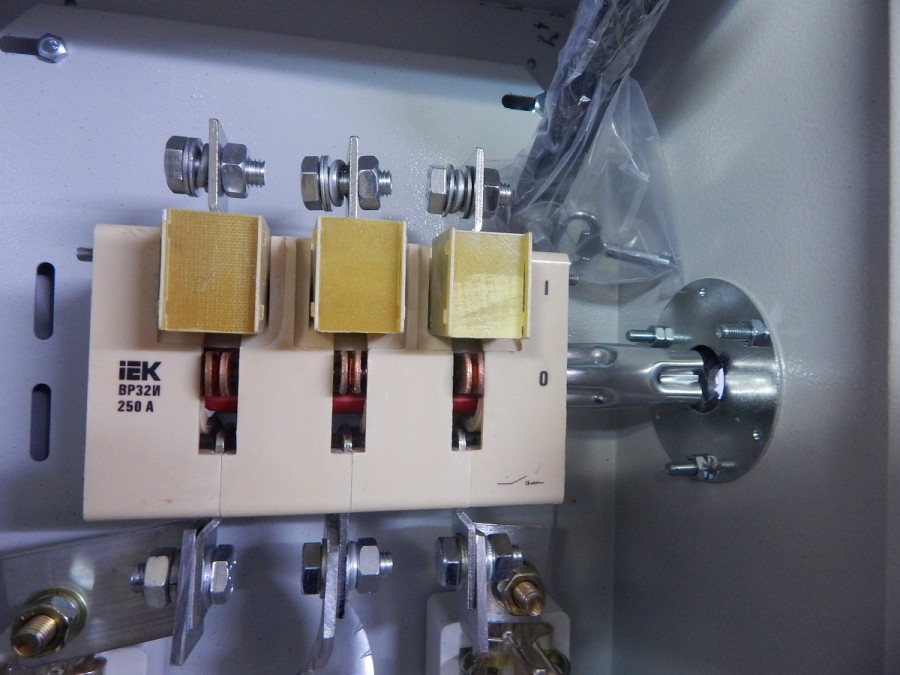

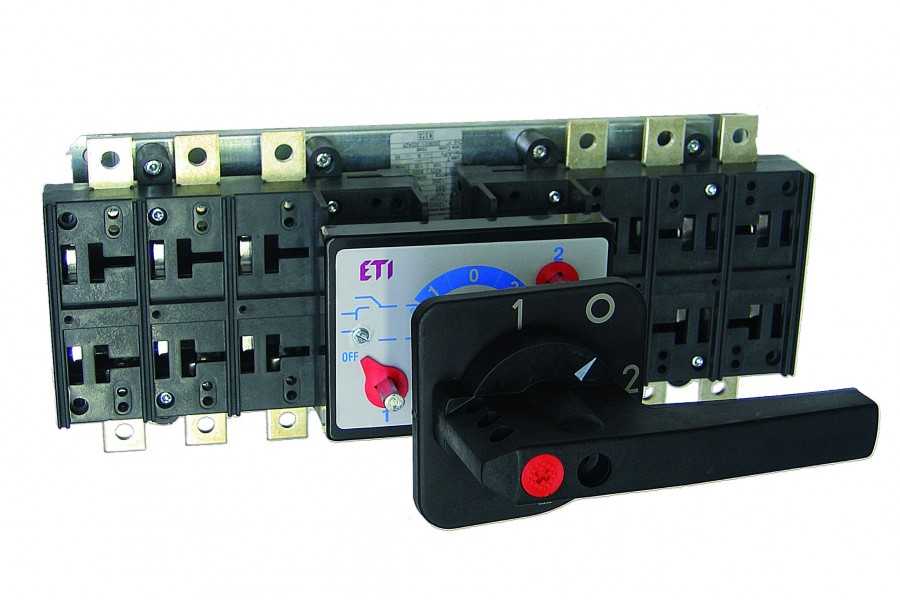

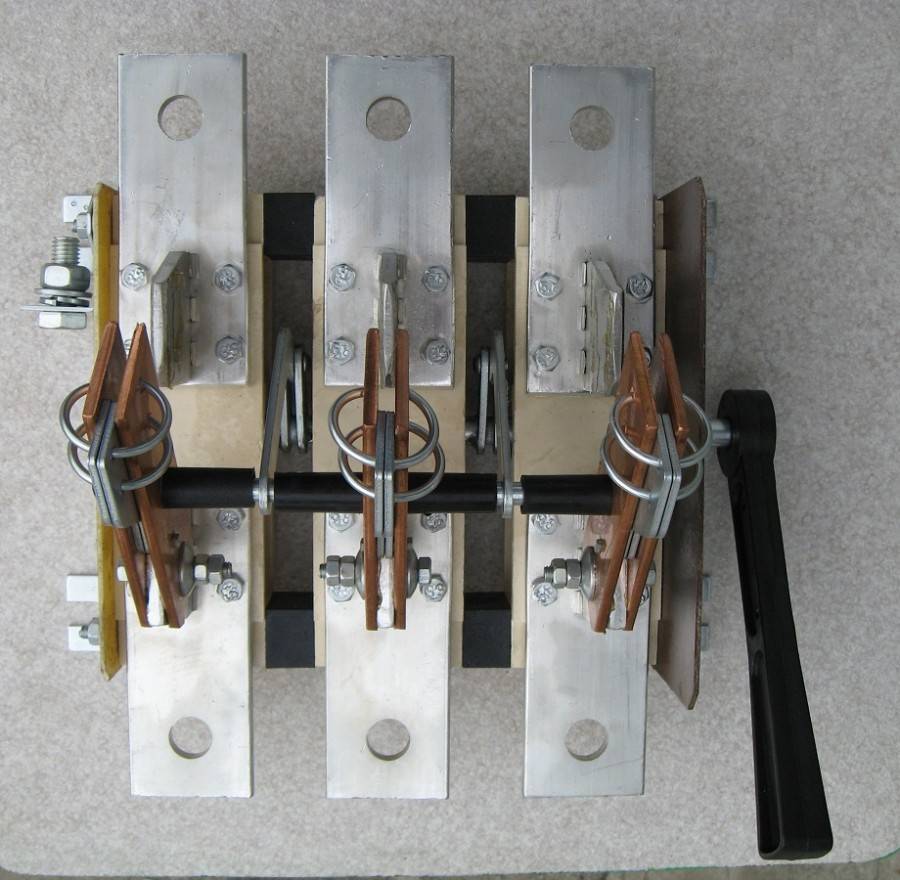

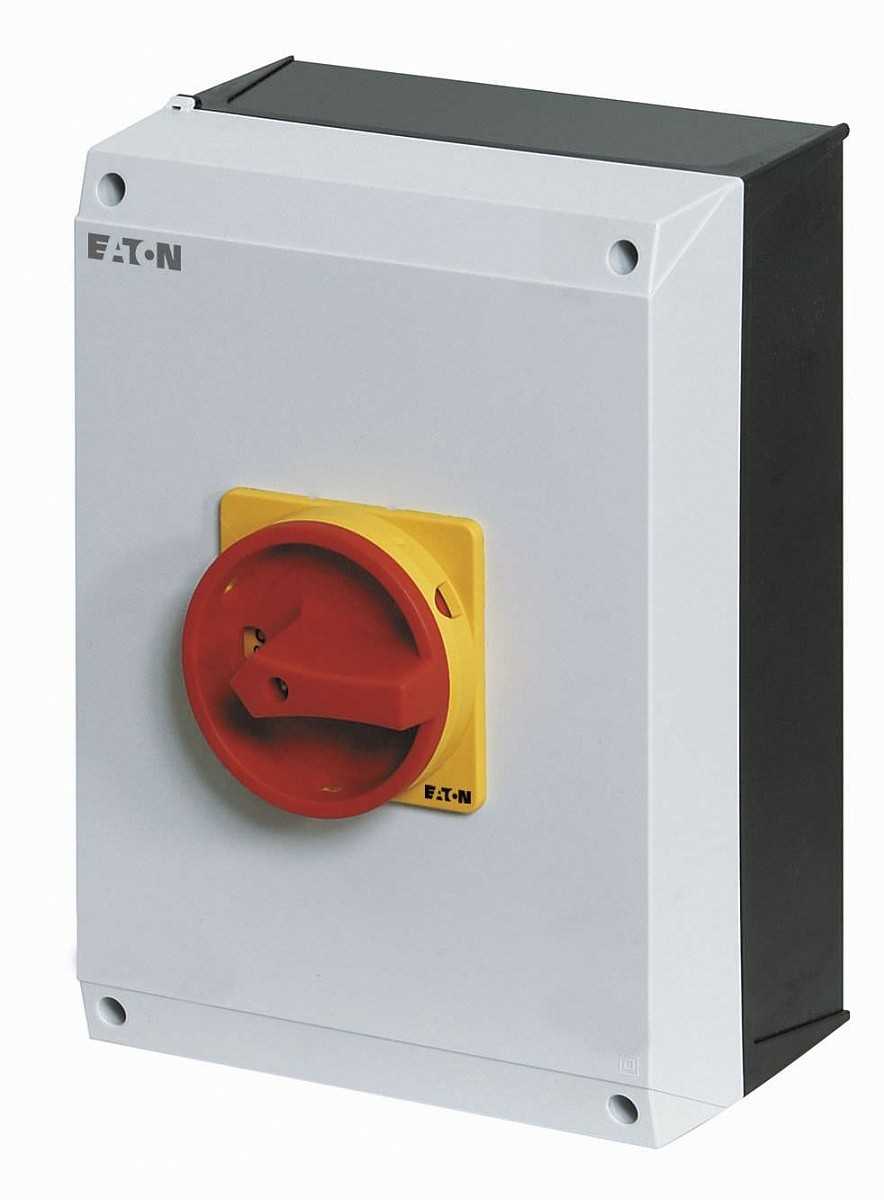

Рубильник перекидного типа для генератора

Рубильник для генератора обязан быть одномодульной модификации, а блокираторная конструкция должна иметь классическую схему контактов. Говоря о реверсивном блоке, он изготавливается в версии с контроллером. Вследствие этого, на аппаратах, оборудованных резонатором, не нужно устанавливать выбор.

Перед тем, как начать устанавливать рубильник, нужно внимательно изучить, как устроена система заземления. В ней обязательно должен присутствовать особый заземляющий электрод с маркировкой, содержащей всю необходимую информацию о защите.

Чаще всего в продаже можно найти изделия с маркировкой «ИП30». Такие сведения говорят о том, что расходник обладает довольно надёжной изоляцией.

Область применения

Повторимся, что прежде чем заказать переключатель, вы должны знать – для его работы нужно 3 фазы. Резервные линии берутся именно с дополнительных фаз. Между фазами напряжение 380 Вольт, его называют «линейное», а между фазой и нулем 220 Вольт, его называют «фазным». Они связаны между собой, но в пределах этой статьи мы не будем углубляться в основы электротехники. Главное чтобы вы поняли, что для подключения к электросетям нужно наличие трёхфазной сети именно 380 Вольт.

Как уже было сказано, применяется этот прибор для подключения резервной линии. Это работает только в том случае, если одна из фаз трансформатора перегружена или произошел перекос. В случаях, когда на ввод трансформатор поступает «плохое» напряжение нужен автоматический ввод резерва с другой линии, переключатель фаз в этой ситуации не поможет.

Питание установок с непрерывным режимом работы осуществляется от переключателя фаз. Предлагаю рассмотреть область применения в наглядных примерах.

В медицине:

• аппараты жизнеобеспечения;
• холодильники с лекарствами в аптеках;

На производстве и в офисах:

• средства автоматизации;
• управляющая и аппаратура отслеживающая, записывающая сигналы;
• средства связи, стационарные радиостанции, диспетчерское оборудование;
• системы вентиляции;

В доме:

• газовый котел;
• система охраны;
• видеонаблюдение;
• система «умный дом»;

Что представляет собой пакетный выключатель?

Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.

Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.

Устройства незаменимы на подстанциях. Спецперсонал применяет их, чтобы учитывать показания приборов. Также пакетники устанавливают для удобства работы машинистов электросиловых агрегатов

Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже.

Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.

С пакетниками возникают проблемы из-за невозможности автоотключения от сети в случае необходимости. Если нагрузки даже незначительно превышают допустимые, прибор выходит из строя

В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.

Управление с двух мест

Проходной выключатель: принцип работы и подключение

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

• L – фаза красного цвета;
• N – нулевой рабочий провод синего или черного цвета;
• заземляющий провод желто-зеленой раскраски.

Распределительную коробку рекомендуется устанавливать посредине маршрута размещенных светильников. В зависимости от назначения, условий эксплуатации, предметов интерьера допускается ставить ее на одном из краев.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

• 4 от выключателей;
• 2 от групп освещения;
• 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

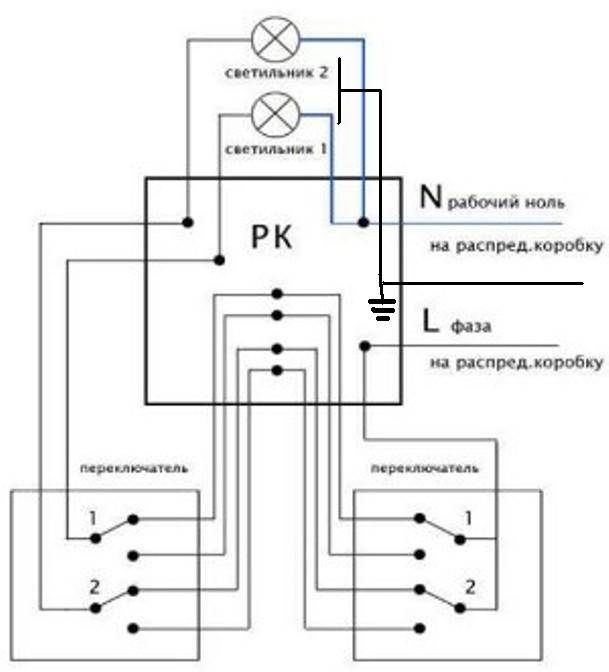

Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

Сайт СТУДОПЕДИЯ проводит ОПРОС! Прими участие ???? — нам важно ваше мнение.

Широкое распространение в технике получили кулачковые механизмы. Кулачковые механизмы предназначены для преобразования вращатель­ного движения ведущего звена (кулачка) в заведомо заданный закон воз­вратно-поступательного движения ведомого звена (толкателя). Широко применяются кулачковые механизмы в швейных машинах, двигателях внутреннего сгорания, автоматах и позволяют получить заведомо заданныйзакон движения толкателя, а также обеспечить временные остановы ведо­мого звена при непрерывном движении ведущего.

Простейший кулачковый механизм – трехзвенный, состоящий из кулачка, тол­кателя и стойки. Входным звеном чаще всего бывает кулачок. Кулачковые механизмы бывают как плоскими, так ипространственными.

Плоские кулачковые механизмы для удобства рассмотрения разобьем на ме­ханизмы в зависимости от движения выходного звена на два вида:

1.Кулачковый механизм с поступательно движущимся толкателем (ползуном).

2. Кулачковый механизм с поворачивающимся толкателем (коромыслом).

Пример первого кулачкового механизма показан на рис.1.23. Кулачок 1, вращаясь с заданной угловой скоростью, действует на ролик 3 и заставляет толкатель 2 в виде ползуна дви­гаться в направляющих возвратно-поступательно.

На рис.1.24 приведена схема кулачкового механизма с поворачивающим­ся толкателем (коромыслом). Кулачок 1, вращаясь с заданной угловой скоростью

А

Рис.1.23. Механизм с поступательно-движущимся толкателем

Рис.1.24. Кулачковый механизм с поворачивающимся толкателем

Кулачковые механизмы имеют разновидности в зависимости от геометрических форм элемента выходного (ведомого) звена и взаимного расположения толкателя и кулачка. Например, кулачковый механизм, показанный на рис.1.23 может иметь разные виды ведомых звеньев (рис.1.25).

Рис.1.25. Виды ведомых звеньев, применяемые для кулачковых механизмов

с поступательно движущимся выходным звеном: а) толкатель с ост­рием;

б) с плоскостью; в) толкатель с роликом; г) толкатель со сфериче­ским наконечником.

Кулачковые механизмы с поступательно движущимся ведомым звеном можно раз­делить на:

кулачковые механизмы с центральным толкателем, у которых направление движения толкателя совпадает с осью вращения кулачка (рис.1.26);

кулачковые механизмы со смещенным толкателем (дезаксиальные), если ось толкателя отстоит на расстояние е– дезаксиал от оси вращенияку­лачка (рис.1.27).

Рис.1.26. Кулачковый механизм с центральным толкателем

Рис.1.27.Кулачковый механизм со смещенным толкателем

При работе кулачковых механизмов необходимо, чтобы было постоянное соприкосновение ведущего и ведомого звеньев. Это может быть обеспечено либо силовым замыканием, чаще всего с помощью пружин (рис.1.28), либо геометрически, если выполнить профиль кулачка 1 в форме паза, боковые поверхности которого воздействуют на ролик 3 толкателя 2.

Рис.1.28. Кулачковый механизм с силовым замыканием

Рис.1.29. Кулачковый механизм с геометрическим замыканием

Пазовый кулачок обеспечивает геометрическое замыкание высшей пары кулачкового механизма (рис.1.29).

Все рассмотренные выше кулачковые механизмы плоские. Часто встреча­ются пространственные кулачковые механизмы, которые весьма разнообразны по конструктивному оформлению. Наиболее распространенными пространст­венными кулачковыми механизмами являются механизмы барабанного типа (рис.1.30). Цилиндрический кулачок 1 с профильным пазом, обеспечивающим кинематическое замыкание высшей пары, вращается с постоянной угловой скоростью и через ролик 3 сообщает качательное движение толкателю 2, закон изменения которого зависит от очертания паза.

Рис.1.30. Пространственный кулачковый механизм барабанного типа

Недостатки кулачковых механизмов: высокие удельные давления, повы­шенный износ звеньев механизма, необходимость обеспечения замыкания звеньев, что приводит к дополнительным нагрузкам на звенья и к усложне­нию конструкции.

Технические характеристики

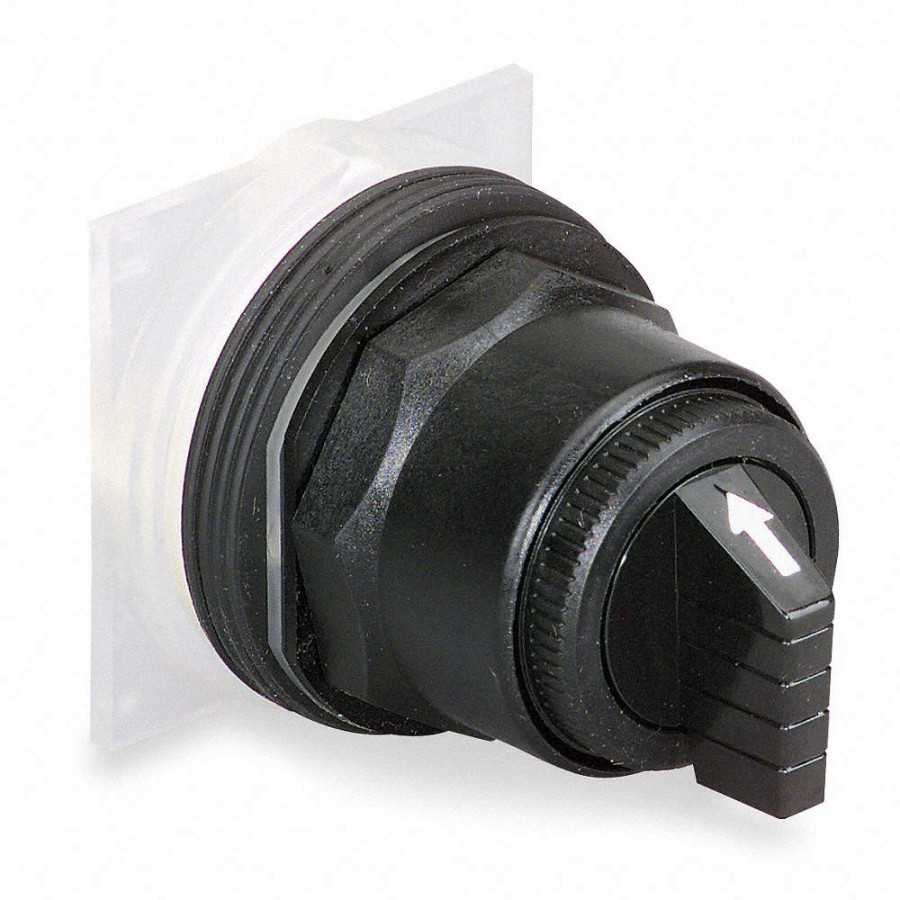

Основные рабочие детали — «кулачки», которые приводят в действие «толкатель». Оборудование предполагает оснащение группой коммутационных сегментов, при изменении месторасположения которых можно добиться желаемого их расположения для активации определенной схемы включения в данный момент времени.

Месторасположение кулачков и контактов – это коммутационная программа, ее основная задача заключается в сборке определенной схемы подключения. Их устанавливают внутри корпуса, изготовленного из пластмассы, в ее состав также входит меламин.

Для повышения износостойкости и коммутационных характеристик в устройстве контакты изготавливают не из меди, а из серебра. Еще одно достоинство материала – серебро выдерживает электрическую дугу. Также устройство оснащено фиксирующим механизмом привода, без участия которого переключатель не сможет фиксироваться в заданном направлении, следовательно, кулачковый переключатель уже не сможет справляться с поставленными задачами.

Стоит упомянуть об ограничители движения привода. Его предназначение в том, чтобы фиксировать переключатель в крайнем положении. Вал устройства или привод — это обыкновенный прут квадратного сечения. Для оптимального переключения контактов и надежной работы его требуется изготавливать из качественного металла, чтобы деталь могла выдержать нагрузку при прокручивании. Этот момент очень важен в тех отраслях, где требуется управлять за электродвигателями. Для удобства управления и переключения режимов применяется специальная рукоятка, изготовленная из специального изоляционного вещества.
