Преимущества крышек для канализационных колодцев
Безопасность и защита: Крышки для канализационных колодцев создают надежное покрытие, предотвращающее падения в яму и защищающее окружающих от потенциальных опасностей. Они также могут быть укреплены, чтобы выдерживать большие нагрузки и предотвращать несанкционированный доступ.
Герметичность и предотвращение запахов: Крышки для канализационных колодцев обеспечивают герметичность, предотвращая проникновение воздуха и запахов из канализационной системы
Это особенно важно в городской среде, где предотвращение запахов является необходимым условием для комфортной жизни.
Прочность и долговечность: Крышки для канализационных колодцев изготавливаются из прочных материалов, таких как чугун или пластик, которые обеспечивают долговечность и сопротивление воздействию окружающей среды. Они могут выдерживать тяжелые нагрузки и устойчивы к механическим повреждениям.
Удобство обслуживания: Крышки для канализационных колодцев обеспечивают удобный доступ к системе канализации для обслуживания, очистки и ремонта
Они могут быть легко открыты и закрыты, а также маркированы для удобства идентификации.
Преимущества крышек для канализационных колодцев делают их необходимым элементом инфраструктуры для обеспечения безопасности, гигиены и надежности работы канализационной системы.
Как выбрать люк самостоятельно
- Люк канализационный легкий, соответствует классу механической нагрузки А15. Такие люки устанавливают на территориях частных домов, в скверах, парках, в общем там, где нет движения транспорта. Люки лёгкого типа способны выдерживать нагрузку до полутонов.
- Люк типа «С» (средний тип). Соответствует классу механической нагрузки В125. Их монтируют на территории частных домов, на стоянках автотранспорта, в скверах, парках и на дорогах, где не большое движение. Данные люки способны выдерживать нагрузку до 12,5 тонн и на больших магистралях их не монтируют.
- Люки для магистралей. Монтируют такие люки на скоростных магистралях там, где необходимо выдерживать большие нагрузки. Данные люки способны выдерживать нагрузку до сорока тонн.
- Люк канализационный тяжелый. Устанавливают такие люки на автомобильных дорогах, на которых существует очень большая нагрузка от транспортных средств.
Монтаж полимерно-песчаного люка на колодец
Установка полимерпесчаного люка довольно проста и не требует особых навыков в строительной области, для проведения работ понадобится перфоратор с победитовым и обычным сверлом по металлу диаметром 10 мм, небольшой строительный уровень, из бытового инструмента нужен молоток и гаечный ключ. Закреплять обод надежнее и проще на гаечные анкера диаметром 10 мм в количестве 4 — 6 шт и длиной 80 — 100 мм. Перед установкой подготавливают основу — для этого выравнивают верх колодца цементно-песчаной стяжкой по уровню, далее работы проводят следующей последовательности:
1) Перфоратором сверлом по металлу делают в кольцевой обечайке 4 — 6 равноудаленных отверстия диаметром 10 мм.
2) Прикладывают круг к колодезному проему, карандашом ставят метки в точках высверленных отверстий, если кольцо люка имеет большой вес, проще его уложить, и не снимая, просверливать бетон по месту.
3) Проделывают отверстия в бетоне колодца в режиме перфорации нужной глубины, после чего молотком вбивают в них анкера.
4) Берут гаечный ключ и плотно закручивают анкерные гайки.
Рис. 10 Монтаж ППЛ
Пластиковые люки для колодцев, в отличие от чугунных аналогов, имеют не только преимущества в декоративности, многих физических параметрах и химических характеристиках, но и значительно выигрывают в цене — их стоимость в 5 раз ниже. Благодаря этому композитные изделия полностью вытеснили чугунные из сферы бытового использования, их все чаще применяют и государственные организации.
Преимущества и недостатки
Как уже говорилось выше, пластиковый колодец для канализации быстрыми темпами вытесняет бетонные аналоги. Связано это с большим количеством достоинств которыми они обладают. Вот только некоторые плюсы:
- высокие прочностные характеристики;
- устойчивость лотковой части к износу;
- гладкая поверхность внутри и снаружи обеспечивает высокую герметичность врезки патрубков;
- герметичность соединений, выполненных в заводских условиях;
- небольшой вес позволяет установить его без использования спецтехники и инструментов;
- срок службы не менее 40 лет;
- устойчивость к перепадам температур;
- минимум обслуживания.
Конечно не обходится и без недостатков. К основным минусам относится:
- ограничение высоты до 15 м;
- риск деформации резервуара;
- довольно высокая стоимость.

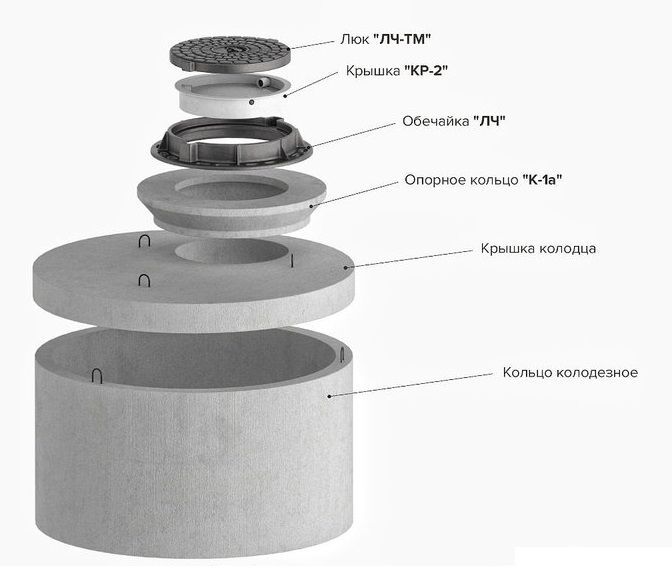

Конструкция и назначение
Любой канализационный колодец, не зависимо от материала из которого он изготовлен, имеет круглую (цилиндрическую) шахту и дно с лотком для трубопровода. Лоток может быть разной формы, от прямой линии до поворотов и различных ответвлений.
Некоторые разновидности оснащаются запорным или измерительным оборудованием, а также ступенями или отбойниками, как в случае с перепадными колодцами. Кроме того, они делятся на два типа – обслуживаемые, с шахтой диаметр которой равен или больше 1 м, и необслуживаемые – сечение менее 1 м.
В системе канализации колодцы служат для соединения трубопроводов между собой, изменения направления потока. Так же есть конструкции отвечающие за уменьшения скорости стоков, для установки насосов и другого оборудования или просто для сбора нечистот (выгребная яма).
Видео: Новые пластиковые колодцы
Материал
В качестве сырья для изготовления этого материала годятся различного вида полимерные отходы – сломанные бытовые изделия, упаковка, пластиковая тара. То есть, сырьё, содержащее лёгкие и тяжёлые полимеры, доля которых имеет соотношение от 50/50 до 40/60. Это сырьё имеется в преизбытке и, поскольку велик рынок одноразовых изделий, оно будет только прибывать.
Вторым компонентом композита является песок с фракцией до 3 мм. Особые требования к песку – отсутствие пылеватых частиц, глинистых примесей. Песчаное сырьё допускается только с низким уровнем влажности – песок (просушенный) и просеянный. Тут не играет роли место происхождения песка и его минеральный состав. Таким образом, источники не скудные, а совсем наоборот.
Технология изготовления включает измельчение, смешивание в термосмесительном агрегате, на выходе которого имеется масса, по консистенции подобная тесту для пельменей. Температура массы 170-190⁰С, а каждая песчинка облачена полимерами. Чем больше доля песка, тем более жёстким получается изделие. Изделия формуются в специальных формах в горячем состоянии под давлением.
Материалу можно придать любой цвет, добавив в массу красители. Поскольку они перемешаны и находятся по всему объему сырьевой массы, а не поверхностно, то изделия сохраняют свой цвет, не боясь истирания поверхности.
Материал не гниёт, не боится бактерий. Стоек к агрессивным веществам, не пропускает воду (обладает водоотталкивающим действием), долговечен, работает при больших перепадах температур, обладает малым весом. Благодаря таким качествам новый полимерпесчаный материал используют для различных строительных изделий.
Недостатки: поскольку нет четкого контроля над изготовителями такой продукции, качество изделий предсказать невозможно. Приходится верить производителю на слово. А ведь не все добросовестно относятся к своей работе.
Люки канализационные
Полимерно-песчаные канализационные люки традиционно устанавливаются на смотровые колодцы инженерно-городских подземных коммуникаций (газовые, тепловые и кабельные сети, водопровод, канализация). Изготовление люков в Самаре происходит с учетом индивидуальных особенностей территорий и заведений, где располагаются смотровые колодцы. Так, люки для телефонных компаний имеют увеличенную прочность и оснащаются второй крышкой, оборудованной особым запорным механизмом с индивидуальным ключом.
Канализационный люк из полимерно-песчаного композита может быть окрашен термостойким красителем в черный, серый, зеленый или красный цвета. Также на люк может быть нанесен логотип или другой оттиск по желанию заказчика.
Декоративные люки для канализационных колодцев
Изделия этого типа используются для маскировки люков на фоне покрытия территории или придания местности определенной тематики, соответствующей ландшафтному дизайну.
Разновидности декоративных крышек бывают такие:
- Имитирующие покрытие, которым выложен двор. Сегодня для обустройства территории применяются самые разнообразные материалы. Это может быть бетонная и полимерная плитка, асфальт или бетон. Задачей дизайнера является создание такой крышки, которая бы точно копировала их поверхности. Крышки отливаются целиком в нужном цвете или покрываются сверху соответствующим материалом. Оба варианта позволяют успешно решать вопросы по сохранению однородности придомовой площади.
- В виде художественных произведений. Крышки изготавливаются в различных цветах с объемными изображениями на верхней стороне. Тематика изображений может быть взрослой, детской или нейтральной. Выпуклости делаются при отливке крышки еще в процессе производства или методом напыления на поверхность стандартного изделия. Чтобы быть всегда в теме, можно приобрести несколько вариантов накладок с различной тематикой. Появится возможность изменять интерьер двора в зависимости от ситуации и интерьера.
- Объемные крышки. Это настоящие произведения искусства, задачей которых является полная маскировка люков на местности. Самыми распространенными являются крышки в виде осколка скалы, пня или валуна. Изготавливаются они из прочного и надежного стеклопластика, покрытого сверху натуральной каменной крошкой или искусственным камнем. Поскольку изделия полые внутри, вес у них незначительный, что делает установку легким и простым мероприятием. Для повышения зрелищности искусственного валуна может применяться крошка полудрагоценного камня или его имитация. Довольно эффектно смотрятся изделия под яшму, оникс, гранит и мрамор.
- Различные статуэтки. Для оформления крышек используются персонажи художественных фильмов, романов и мультфильмов. В разных местах сада могут быть установлены фигурки, несущие различный смысл. Подобное размещение обосновывается ландшафтным дизайном участка.
Таким образом, если подойти к обустройству системы стоков творчески, можно превратить свой участок в настоящий сказочный парк.
Допуски по габаритам
Ранее существовали нормативы, согласно которым минимальный диаметр канализационного колодца должен составлять 100 сантиметров. Это пространство было необходимо, чтобы работник мог спуститься вниз и очистить или отремонтировать сооружение. Применение пластиковых колодцев, а также современной техники эту ситуацию изменило.
На не слишком большой глубине пролегания вполне уместно использовать колодцы меньшего размера. Модели пластиковых колодцев выпускают диаметром от 315 мм и больше. Это позволяет сократить не только стоимость самого сооружения, но и меньше времени, усилий и средств тратить на монтаж небольшой конструкции.
голоса
Рейтинг статьи
Технические характеристики
При выборе полимерной крышки стоит в обязательном порядке заострить внимание на каждой технической характеристике такого изделия. Основными признаками принято считать:
- Вес (этот параметр особенно важен);
- Тип;
- Номинальную нагрузку.
Важно иметь представление о классе допустимой нагрузки изделия, потому что от такого параметра зависит предельное значение нагрузки, которую изделие способно перенести без повреждения. Также, это значение оказывает влияние и на выбор места установки
К примеру, крышка, относящаяся к типу «Л» представляет собой облегченное изделие, которое способно выдерживать предельную нагрузку в полторы тонны. Соответственно, подобные крышки не допускаются для установки на проезжую часть. Чтобы закрыть шахты сточной системы на территории дворовых проездов или стоянках автотранспорта, используются средние и тяжелые конструкции. Такие изделия способны без проблем перенести нагрузку в диапазоне от 15 до 25 тонн.
Особенности установки
Монтаж полимерной канализационной крышки идентичен перечню работ, которые выполняются при установке изделия из чугуна. Главное отличие скрывается в том, сколько весит крышка канализационного люка. Естественно, металл значительно тяжелее пластика. А, значит, для установки полимерной конструкции не придется привлекать помощников.
Когда необходимый вариант люка подобран можно приступать к работе:
В первую очередь, выполняется установка кольца на крышку канализационной шахты. Эта деталь очень часто именуется обечайкой
Здесь важно заранее проконтролировать, чтобы между крышкой шахты и люком было вмонтировано опорное кольцо. Такой элемент позволяет снизить нагрузку непосредственно на плиту в три раза. Вместо заводской детали можно воспользоваться установкой кирпичной кладки
Однако кирпич с течением времени рассыпается, и крышка может провалиться. Здесь важно помнить о том, сколько весит канализационный люк, чтобы правильно подобрать способ обустройства опоры. Чтобы добиться идеальной установки кольца, служащего для распределения нагрузки, стоит прибегнуть к помощи строительного уровня. Категорически запрещается монтировать конструкцию под углом, потому что такие действия приведут к проседанию и деформации. Далее кольцо заливается бетонным раствором по всему периметру внешней стороны. Для последнего этапа работ необходимо дождаться полного застывания бетонной смеси. Проводится монтаж установки непосредственно в кольцо. При этом достаточно важно обработать рабочую поверхность при помощи солидола или литола. Эти вещества способны обеспечить стопроцентное открытие колодца даже при отрицательной температуре за окном
Вместо заводской детали можно воспользоваться установкой кирпичной кладки. Однако кирпич с течением времени рассыпается, и крышка может провалиться
Здесь важно помнить о том, сколько весит канализационный люк, чтобы правильно подобрать способ обустройства опоры. Чтобы добиться идеальной установки кольца, служащего для распределения нагрузки, стоит прибегнуть к помощи строительного уровня
Категорически запрещается монтировать конструкцию под углом, потому что такие действия приведут к проседанию и деформации. Далее кольцо заливается бетонным раствором по всему периметру внешней стороны. Для последнего этапа работ необходимо дождаться полного застывания бетонной смеси. Проводится монтаж установки непосредственно в кольцо. При этом достаточно важно обработать рабочую поверхность при помощи солидола или литола. Эти вещества способны обеспечить стопроцентное открытие колодца даже при отрицательной температуре за окном.
Применение полимеров для создания круглых крышек люков
Этот материал уникальный, потому что может выдерживать нагрузку и служить многие годы. Такие люки устанавливаются на проезжей части, пешеходных дорожках и даже в зеленых насаждениях
Их легко сделать незаметными, при этом не важно, где расположить — такая особенность подходит многим. В итоге эти люки появляются и на участках частных домов
Установка такой конструкции не составит сложности и не является трудоемкой. Так как не идет контакта с металлом, искры полностью исключаются. К их особенностям также относят добавленные в состав химические соединения. Они не позволят производить последующую обработку, а значит, нет смысла их похищать. На такие канализационные люки цена невысокая (до тысячи рублей), а значит, не нужно переплачивать.
Достоинства и недостатки полимерных люков
Помимо уже указанного достоинства в виде способности
выдерживать нагрузку изделия из полимеров имеют ряд других положительных
качеств.
В список достоинств входят характеристики:
- Стоимость;
- Продолжительный срок эксплуатации, доходящий до полувека;
- Незначительный вес, обеспечивающий простоту транспортировки к месту установки, и отсутствие необходимости привлекать специальную технику или использовать дополнительный инструмент для монтажа;
- Экологичность готового изделия, обеспечиваемая использованием в процессе производства полимера и песка;
- Высокое значение эластичности, что существенно снижает хрупкость;
- Отсутствие в составе металлов, что делает изделие не привлекательным для сборщиков металлолома;
- Устойчивость к появлению коррозии;
- Применение высококачественных жаростойких пигментов, а также особых компонентов, позволяют защитить от выгорания на солнце и негативного воздействия ультрафиолетовых лучей;
- Возможность приобретения изделия в любом цвете, что значительно расширяет количество мест для использования;
- Устойчивость к перепадам температурного режима.
Главный недостаток полимерных изделий кроется в том, что подобные изделия не подходят для монтажа на автомагистрали. По таким дорогам постоянно передвигается большегрузная техника, а полимерные элементы не смогут выдержать нагрузку свыше указанных ранее 20 тонн.
Разновидности по материалу изготовления
Канализационные люки изготавливают из следующих материалов:
Каждый материал имеет свои преимущества и недостатки.
Чугунные изделия
Серый чугун – это сплав железа с углеродом. Характеризуется малой усадкой, то есть не сжимается и не расширяется под действием температур. Широко применяется в промышленности, так как стоимость его производства относительно невелика, а по характеристикам не уступает более дорогим сплавам и металлам.
Преимущества при эксплуатации чугунных люков:
Пластиковые люки
Одним из преимуществ пластиковых канализационных люков является их низкая стоимость, так как они могут изготавливаться из вторичного сырья. С каждым годом промышленность предлагает все более прочные модели, которые не уступают металлическим.
Пластику можно придать любой цвет, добавив пигмент на этапе плавления. Особенно популярны пластиковые модели в частных септиках и ливневых канализациях. Устанавливают полимерные люки в пешеходных зонах без опасения, что они могут быть похищены – пластик не представляет ценности для грабителей.
Синтетические материалы не подвержены воздействию температур и не выгорают под действием ультрафиолета. Внешний вид участка сохранится длительное время. Если не превышать нагрузки, то пластик прослужит долго.
Единственный недостаток – такие материалы не подходят для автомагистралей с большим движением, так как быстро разрушаются.
Полимерпесчаная смесь
Представляет собой сочетание песка – 70% и пластиковых отходов – 30%. Качество готовой смеси зависит от чистоты сырья – отсутствия в ней технических масел. После измельчения и плавления компонентов из смеси можно отлить изделие любой формы. После застывания приобретает следующие характеристики:
Люки не представляют материальной ценности по сравнению с чугуном или железом.
Люки из композитного материала
Пользуется популярностью композитный материал премикс. Производство основано на применении наноматериалов, которые позволяют хорошо смешивать компоненты в составе композита.
Материал получают методом нагревания до 100 градусов, после чего отливают из него изделия нужной формы. Люки из композита выдерживают нагрузки до 40 тонн, имеют легкий вес и отличные показатели долговечности. Не представляют ценности для грабителей, поэтому служат дольше.
Цена композитного канализационного люка достаточно высокая – это единственный недостаток.
Резиновые канализационные люки
Чугунные конструкции вполне можно заменить высокопрочной армированной резиной. Такой материал не ржавеет, не трескается. Специально подготовленная резина устойчива к высоким и низким температурам, агрессивным жидкостям.
Для качественной установки необходимо подготовить основание – залить его бетоном. Крышка монтируется на один уровень с асфальтом или грунтом.
Бетон и железобетон
Для изготовления бетонных и железобетонных люков применяется качественный цемент – устойчивый к влаге и механическим нагрузкам. Применяется в сочетании с бетонными кольцами: после установки верхней плиты с отверстием для люка. Для удобства в бетон заливаются металлические ручки.
Недостатки кроются во внешнем виде изделия – придать определенный цвет бетону не получится из-за плохой адгезии с красящими веществами.

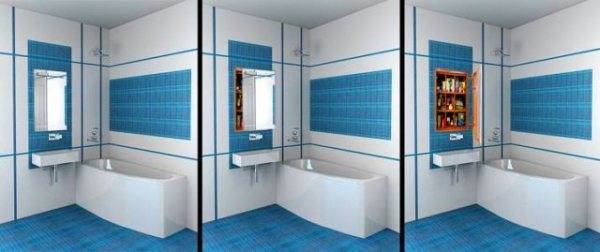

Особенности и назначение
Несомненно, главной особенностью смотрового люка для гипсокартона является его скрытость, в сравнении со стандартными ревизионными люками из пластика. Смотровые люки для гипсокартона монтируются в стену четко «под лицо» с использованием специальной системы крепления.
Смотровой люк можно приобрести готовый в строительном магазине или сделать самостоятельно. Для этого в проем устанавливается рамка из профиля и крепятся скрытые механизмы навесов. Для устройства дверцы ровно вырезается лист гипсокартона, соответствующий размеру рамки и проема. Такая конструкция, конечно, не так долговечна, как фирменная с рамкой и каркасом для дверцы из высокопрочного алюминия, но для домашних потребностей ее вполне достаточно.
Дверца из гипсокартона – это основа ревизионного люка. Ее можно облицевать так же, как и стену вокруг.
Основным назначением смотрового люка является обеспечение доступа к скрытым инженерным коммуникациям. Если, к примеру, делается ремонт в ванной, в которой проходят трубы водопровода, канализации и системы отопления, а также находятся краны перекрытия и водомер, то просто прятать эти коммуникации за стену не рекомендуется. Один раз в 2 – 3 года водомер требуется снимать на поверку, помимо этого к нему нужен доступ для ежемесячного снятия показаний. При выборе нового дизайна для ванной комнаты, открытым водомер оставлять эстетически не целесообразно так же, как и краны перекрытия, которые могут понадобиться в любое время при протечке. Именно для подобных целей и предусмотрен смотровой люк. Его можно обложить кафельной плиткой и он будет совершенно незаметен в новенькой ванной.
Размеры
Согласно приведенным классификациям по форме и типу конструкции люк канализационный полимерный размеры бывают:
- Легкие и выдерживающие предельную нагрузку до одной тонны имеют размер корпуса 720×60 и размеры самой крышки в 600х25.
- Легкие изделия, выдерживающие нагрузку до двух тонн, имеют размер корпуса 750х90.Размер крышки в этом случае составляет 690х55.
- Люки (легкие), выдерживающие нагрузку до двух тонн и производимые в форме квадрата, в корпусе равны 640х640. Сама крышка имеет размеры 600х600.
- Легкие изделия, выдерживающие нагрузку до пяти тонн: корпус — 750х90, крышка —690х55.
- Средние, выдерживающие нагрузку до 15 тонн: корпус — 750х100, крышка — 690х50.
- Класс тяжелых изделий с предельно допустимой нагрузкой в 25 тонн имеет габариты корпуса 800х110, а крышки 700х70.
Люк канализационный чугунный размеры будут идентичны приведенным выше значениям.
Важно понимать, что легкие крышки могут монтироваться на глубине до 45 миллиметров, средние до 60 миллиметров, а для тяжелых это значение составляет до 85 миллиметров. Согласно действующим стандартам, диаметр люка канализационного колодца зависит от формы изделия. Так, диаметр канализационного люка круглой формы составляет 1,88 метра
Безусловно, диаметр крышки канализационного люка будет на порядок меньшим
Так, диаметр канализационного люка круглой формы составляет 1,88 метра. Безусловно, диаметр крышки канализационного люка будет на порядок меньшим
Согласно действующим стандартам, диаметр люка канализационного колодца зависит от формы изделия. Так, диаметр канализационного люка круглой формы составляет 1,88 метра. Безусловно, диаметр крышки канализационного люка будет на порядок меньшим.
Монтаж полимерных изделий
Устанавливать люки на колодцы вполне возможно собственными силами. Правила установки весьма немногочисленны, если крышка находится на проезжей части или в пешеходной зоне. Для этого необходимо проследить за ровностью общей конструкции. Если установленный колодец располагается в районе газона или грунта, незначительные отклонения допускаются.
Полимерный обруч — основная деталь, в которой есть специальные отверстия. Именно эти дырочки предназначены для крепления люка к поверхности колодца. Крышку укладывают на поверхность, согласно направляющим выступам в пазы кольца.
Первый этап заключается в обеспечении доступа опалубки к краям колодца. Если колодец находится не на газоне, следует снять плиточное покрытие, подкопать грунт и выровнять его.
Перед тем как установить кольцо люка на поверхность колодца, его необходимо укрепить, на что и нацелен второй этап. Вокруг краев необходимо построить фундамент из кирпича в 2 ряда. После этого закладывают само кольцо и прибивают его металлическими штырями в отверстия. Штыри не входят в комплект, поэтому их придется покупать отдельно.
Во время третьего этапа пластиковый обруч необходимо залить цементом. Для того чтобы исключить протекание раствора из кольца, рекомендуется взять обыкновенную камеру и накачать ее с внутренней стороны конструкции. После того как бетон окончательно застынет, камеру можно убрать, а сверху расположить люк крышки.
Финальный штрих предусматривает оборудование вокруг колодца отмостки. Это нужно не только для декора, но и для повышения надежности. Согласно стандартам, ее следует оборудовать вокруг люка на расстоянии 1,5 м. Для начала на обозначенной дистанции нужно убрать верхний слой земли. Затем следует равномерно засыпать песок в углубление, после чего залить цементным раствором. Стоит отметить, что отмостка должна быть сделана с маленьким уклоном в сторону, противоположную колодцу.
ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ ЛЮКИ
Люки чугунные, как и полимерные, служат для защиты канализационных колодцев от попадания в них посторонних предметов или несанкционированного доступа, а так же создают условия для безопасного движения автомобилей или людей. Открывают люки только для проведения необходимых работ, во всех других случаях люки колодцев должны быть закрыты. Огромное многообразие конструкций чугунных люков дает возможность использовать их практически при любых условиях на колодцах и камерах различного назначения. Полный перечен технических условий по изготовлению и применению чугунных люков регламинтирует ГОСТ 3634-99 (ранее ГОСТ 3634-89).
Крышка люка, как правило, несет всю необходимую информацию о назначении колодца на котором установлен люк.
По назначению люки чугунные делятся на следующие виды:
- В – водопровод
- Г – пожарный гидрант
- К – канализация
- Д – дождевая канализация
- ТС – тепловые сети
- ГС – газовая сеть
- ГТС – городская телефонная сеть
По нагрузке чугунные люки бывают следующих видов:
- ЛМ (А15) – Лёгкий малогабаритный люк (нагрузка 1,5 тонны)
- Л (А15) – Лёгкий люк (нагрузка 1,5 тонны)
- С (В125) – Средний люк (нагрузка 12,5 тонн)
- Т (С250) – Тяжёлый люк (нагрузка 25 тонн)
- ТМ (Д400) – Тяжёлый магистральный люк (нагрузка 40 тонн)
- СТ (Е600) – Сверхтяжёлый люк (нагрузка 60 тонн)
- Д (А15) – Дождеприёмник малый (нагрузка 1,5 тонны)
- ДК (С250) – Дождеприемник круглый (нагрузка 25 тонн)
- ДБ1, ДБ2 (В125) – Дождеприёмник большой (нагрузка 12,5 тонн)
- ДМ1, ДМ2 (С250) – Дождеприёмник магистральный (нагрузка 25 тонн)
- ДС1 – Дождеприёмник сверхтяжёлый
Ниже представлена таблица со справочными размерами и весом чугунных люков в зависимости от их нагрузки и исполнения. (люки изготавливаются в исполнении от 1 до 8)
| Легкий люк | |||
| Обозначение | Части | Размеры | Масса(кг) |
| Л (А15)-К(В;Г;Д;ТС).1-60 | крышка | Ø626; Н35 | 33 |
| корпус | Ø750; Н80 | 29 | |
| итого: 62 | |||
| Л(А15)-В(К;Г;Д;ТС).1-60 | крышка | Ø626; Н35 | 33 |
| корпус | Ø700; Н80 | 41 | |
| итого: 74 | |||
| Л(А15)-ГТС.1-60 | крышка | Ø666; Н43 | 46 |
| корпус | Ø780; Н76 | 40 | |
| итого: 86 | |||
| Л(А15)-ГТС.2-60 | крышка | Ø666; Н43 | 46 |
| корпус | Ø780; Н76 | 40 | |
| итого: 86 | |||
| Легкий люк с внутренней крышкой | |||
| Л(А15)-ГТС.1-60 | крышка | Ø666; Н43 | 46 |
| корпус | Ø780; Н76 | 40 | |
| крышка ст. тип 1 | Ø610; НЗ | 7,3 | |
| итого: 93,3 | |||
| Л(А15)-ГТС.2-60 | крышка | Ø666; Н43 | 46 |
| корпус | Ø780; Н76 | 40 | |
| крышка ст. тип 2 | Ø610; НЗ | 7 | |
| итого: 93 |
| Средний люк | |||
| Обозначение | Части | Размеры | Масса(кг) |
| С(В125)-К(ГТС).1-60 | крышка | Ø666; Н43 | 52 |
| корпус | Ø780; Н76 | 40 | |
| итого: 92 | |||
| С(В125)-К(ГТС).2-60 | крышка | Ø666; Н43 | 52 |
| корпус | Ø780; Н76 | 40 | |
| итого: 92 | |||
| Средний люк с внутренней крышкой | |||
| С(В125)-К(ГТС).1-60 | крышка | Ø666; Н43 | 52 |
| корпус | Ø780; Н76 | 40 | |
| крышка ст. тип 1 | Ø610; НЗ | 7,3 | |
| итого: 99,3 | |||
| С(В125)-К(ГТС).2-60 | крышка | Ø666; Н43 | 52 |
| корпус | Ø780; Н76 | 40 | |
| крышка ст. тип 2 | Ø610; НЗ | 7 | |
| итого: 99 |
| Тяжелый люк | |||
| Обозначение | Части | Размеры | Масса(кг) |
| Т(С250)-К(В;Г;Д; ТС). 1-60 | крышка | Ø645; Н65 | 70 |
| корпус | Ø850; Н100 | 38 | |
| прокладка | Ø7,1; L2010 | итого: 108 | |
| Т(С250)-К(В;Г;Д;ТС).2-60 | крышка | Ø645; Н65 | 70 |
| корпус | Ø850; Н100 | 38 | |
| прокладка | Ø7,1; L2010 | итог:108 | |
| Т(С250)-К.7-60 | крышка | Ø645; Н65 | 63 |
| корпус | Ø870; Н120 | 53 | |
| итого: 116 | |||
| Т (С250)-К(В;Д;ТС). 1-58 | крышка | Ø646; Н65 | 77 |
| корпус | Ø870; Н128 | 60 | |
| прокладка – 3 шт | итого: 137 | ||
| Т(С250)-ТС.1-64 | крышка | Ø700; Н75 | 85 |
| корпус | Ø840; Н180 | 79 | |
| прокладка | Ø7,1; L2167 | итого: 164 | |
| Тяжелый люк плавающего типа | |||
| Т (С250)-К(В;Д;ТС). 1-58 | крышка | Ø646; Н65 | 77 |
| корпус | Ø850; Н17О | 94 | |
| кольцо опорное | Ø850; Н100 | 50 | |
| прокладка – 3 шт | итого: 221 | ||
| Т(С250)-К(В;Д).1-58 | крышка | Ø646; Н65 | 77 |
| корпус | Ø890; Н170 | 105 | |
| кольцо опорное | Ø860; Н120 | 60 | |
| прокладка – 3 шт | итого: 242 | ||
| Т(С250)-К(В;Д).1-55 | крышка | Ø645; Н65 | 72 |
| корпус | Ø860; Н170 | 110 | |
| кольцо опорное | Ø860; Н120 | 60 | |
| прокладка – 3 шт | итого: 242 |
| Тяжелый магистральный люк | |||
| Обозначение | Части | Размеры | Масса(кг) |
| ТМ (Д400)-К(В,Г,Д).1-58 | крышка | Ø646; Н75 | 93 |
| корпус | Ø870; Н128 | 60 | |
| прокладка – 3 шт | итого: 153 | ||
| ТМ (Д400)-ГТС(ТС;К).2-60 | крышка | Ø686; Н75 | 110 |
| корпус | Ø850; Н110 | 85 | |
| итого: 195 | |||
| Тяжелый магистральный люк с внутренней крышкой | |||
| ТМ (Д400)-ГТС(ТС;К).2-60 | крышка | Ø686; Н75 | 110 |
| корпус | Ø850; Н110 | 85 | |
| крышка ст. тип 1 | Ø610; НЗ | 7,3 | |
| итого: 202,3 | |||
| ТМ (Д400)-ГТС(ТС;К).2-60 | крышка | Ø686; Н75 | 110 |
| корпус | Ø850; Н110 | 85 | |
| крышка ст. тип 2 | Ø610; НЗ | 7 | |
| итого: 202 | |||
| Тяжелый магистральный люк плавающего типа | |||
| ТМ (Д400)-К(В,Т;Д).1-58 | крышка | Ø646; Н75 | 93 |
| корпус | Ø890; Н170 | 100 | |
| кольцо опорное | Ø860; Н120 | 60 | |
| прокладка – 3 шт | итого: 253 |
Купить чугунные люки вы можете, обратившись в нашу компанию. Также если вас интересуют какие-то дополнительные вопросы о характеристиках чугунных люков, их цене или наличию на складе, вы можете уточнить их у наших специалистов по телефону 8 812 600-33-09 или
Купить чугунные люки в СПб с доставкой вы можете в компании ГидроСпецКом.
