Как закрепить полимерный канализационный люк

Замки крышек

Крышка люка с крабовым замком

Замки предназначены для предотвращения несанкционированного проникновения в систему и кражи дорогостоящего оборудования или кабеля, который обычно изготавливают из цветных металлов. Такие отходы перепродают в пункты приема металлолома.

Замки предотвращают сдвиг крышки, которая при постоянной нагрузке может разрушиться. На автостраде это приводит к аварии, так как колесо автомобиля попадает в люк и подвеска ломается.

В пешеходных зонах обычно ставят две крышки – запорную и защитную. Запорная крышка располагается ниже и имеет замок с секретом, который выполняется в четырех вариантах:

• Распорный механизм.
• Крабовый (или лучевой).
• Корпус и крышка соединяются с помощью резьбы.
• Замок в виде флажка между корпусом и крышкой.

Земляные работы

Котлован для выгребной ямы вполне может вырыть и один человек, не прибегая к помощи техники. Ширина ямы не должна сильно превышать диаметр покрышки, чтобы не пришлось расходовать много щебня на засыпку.

На начальном этапе происходит подготовка котлована

В работе надлежит использовать две лопаты с разной конфигурацией. Штыковая позволит разрыхлить землю, а лопатой-черпаком очень удобно её выбирать. Второй вид можно сделать самостоятельно, взяв совковую лопату и загнув её относительно черенка на 80°. Черенки этих лопат должны быть не короче 2,5 метров, чтобы хорошо доставать на большую глубину.

Итак, приступаем к работе. Сначала нужно наметить контур будущей ямы. Для этого на землю кладут покрышку и обводят её колышком, отступая на ширину длины спичечного коробка. Зазор нужен для облегчения ввода автопокрышек в готовую яму. Сначала можно обойтись и обычными короткими лопатами, но по мере заглубления понадобятся всё же длинночеренковые.

Во время копки котлован может постепенно сузиться. Чтобы этого не случилось, нужно периодически производить замеры диаметра ямы.

Размеры

Если говорить о круглых изделиях, то решающим фактором в этом случае станет диаметр люка канализационного колодца.

Тут существует два основных показателя – внутренний и наружный диаметр обечайки.

Она устанавливается на верхнюю часть смотрового колодца, должна в точности соответствовать его размерам.

Соответствие с горловиной определяется показателями внутреннего диаметра и общей площади основания.

Сам размер крышки колодца канализационного будет несколько превосходить диаметр обечайки, но разница будет небольшой.

Таблица размеров в зависимости от класса нагрузки

НАЗВАНИЕ	КЛАСС НАГРУЗКИ	ВЕС,КГ	НАГРУЗКА,КГ	НАЗНАЧЕНИЕ	СРОК СЛУЖБЫ	РАЗМЕРЫ,ММ
Садовый легкий малогабаритный люк	А15	11	1500	Для садово-парковых зонах, дворах частных домов,дач и коттеджей	~50 лет	540*540*80
Зеленый легкий пластиковый	А15	10	1500	Парковые зоны, скверы, придомовые территории	~20 лет	750*750*80
Полимерный легкий с запорным устройством	А15	46	1500	Пешеходные дороги, парковые зоны, насаждения	~20 лет	780*789*110
Полимерный легкий малогабаритный	А15	25	1500	Парки, скверы, тротуарные дорожки	~20 лет	730*730*60
Пластиковый легкий	А15	44	3000	Установка в смотровых колодцах, парковых зонах, скверах	~20 лет	750*630*115
Пластиковый дорожный средний	В125	50	12500	Парковые автомобильные дороги, тротуары и автостоянки	~50 лет	780*780*110

 Таблица размеров люка в зависимости от веса

НАИМЕНОВАНИЕ	РАЗМЕР КОРПУСА,ММ	РАЗМЕР КРЫШКИ,ММ
Люки легкие (<1 тонны)	720*60	600*25
Люки легкие (<2 тонн)	750*90	690*55
Люки квадратные (<2 тонн)	640*640	600*600
Люки легкие (<5 тонн)	750*90	690*55
Люки средние (<5 тонн)	750*100	690*50
Люки тяжелые (<25 тонн)	800*110	700*70

Все габаритные характеристики люков прописаны в ГОСТ 3634 99. На практике есть возможность найти чугунные люки с диаметром 380-810 мм, а пластиковые – с диаметром от 315 мм до 1 м.

Прямоугольный люк для канализации будет иметь размеры, оговоренные ГОСТ 3634 99.

Минимальный размер одной стороны такого изделия может составлять 300 мм. Далее он будет увеличиваться с шагом в 50 мм.

Максимальный показатель размера – 800 мм.

Прямоугольный люк для канализации

Остается только подобрать такой канализационный люк, который в максимальной точности соответствовал бы форме и размерам горловины выгребной ямы в конкретном случае.

Лучше всего отдавать предпочтение пластиковому изделию, потому как оно сочетает в себе лучшие качества, а повышенная прочность люку в такой ситуации не требуется.

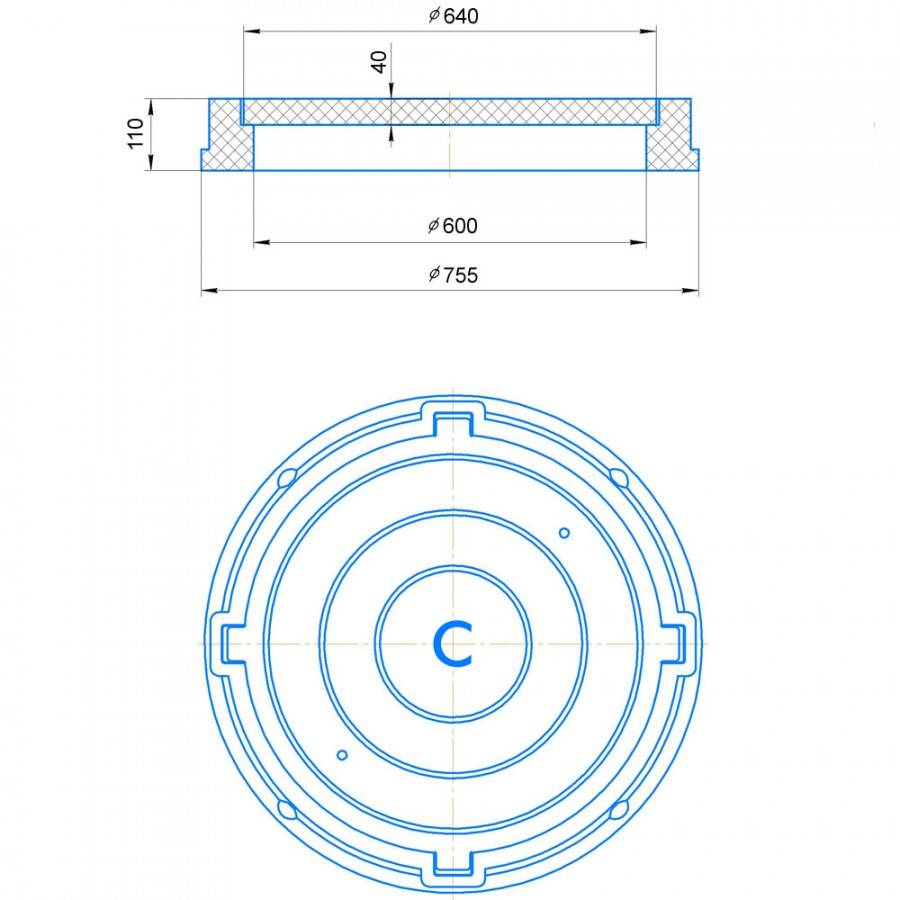

Как измерять размер крышки люка

Обратите внимание! Некоторые люки оснащаются специальным замком, который ограничивает доступ к ревизионному или канализационному колодцу. Но, для частных домов необходимость в таких запорных механизмах не столь высока

Но, для частных домов необходимость в таких запорных механизмах не столь высока.

Виды

Люки на водяной коллектор изготавливается из таких материалов:

• Бетон.
• Металл.
• Дерево.
• Пластик.
• Декоративные.

Бетонные

Если шахта возводилась из железобетонных колец, то логичным завершением будет установка бетонной крышки. Как правило, дверца может быть полимерной, деревянной или металлической.

Изделия из бетона имеют маркировку КЦП. Они выпускаются по установленным ГОСТам и нормам. Стоит отметить их тяжелый вес. Большой популярностью пользуются следующие маркировки:

1. КЦП 1.10.2 Ø1160 мм, 250 кг.
2. КЦП 1.15.2 Ø1680 мм, 600 кг.
3. КЦП 1.20.2 Ø2200 мм, 700 кг.

Металлические (квадратные)

В основе используется уголок. Сваривается каркас в виде квадрата, для формирования круга применяется металлическая полоса. Диаметр внутреннего круга должен совпадать с диаметром входного отверстия изготовленного колодца. Из профильной трубы или уголка делается дверца, и на навесах все крепится. Обшивается прочным материалом, например, металлическим листом, жестью, деревом.

Деревянные

Конструкция из дерева может иметь разную форму:

• Шестиугольную.
• Круглую.
• Квадратную.
• Складную, разборную.

Они имеют ряд положительных сторон:

1. Дерево – экологически чистый материал.
2. Конструкция получается сравнительно прочной.
3. Небольшой вес.
4. Возможность сделать самостоятельно.
5. На готовую продукцию невысокая цена.
6. Простая установка, не требующая специальной техники, как в случае с железобетонной.
7. Красивый внешний вид.

Ради объективности, стоит отметить один недостаток – потребность в утеплении. Некоторые разновидности могут иметь дверцы.

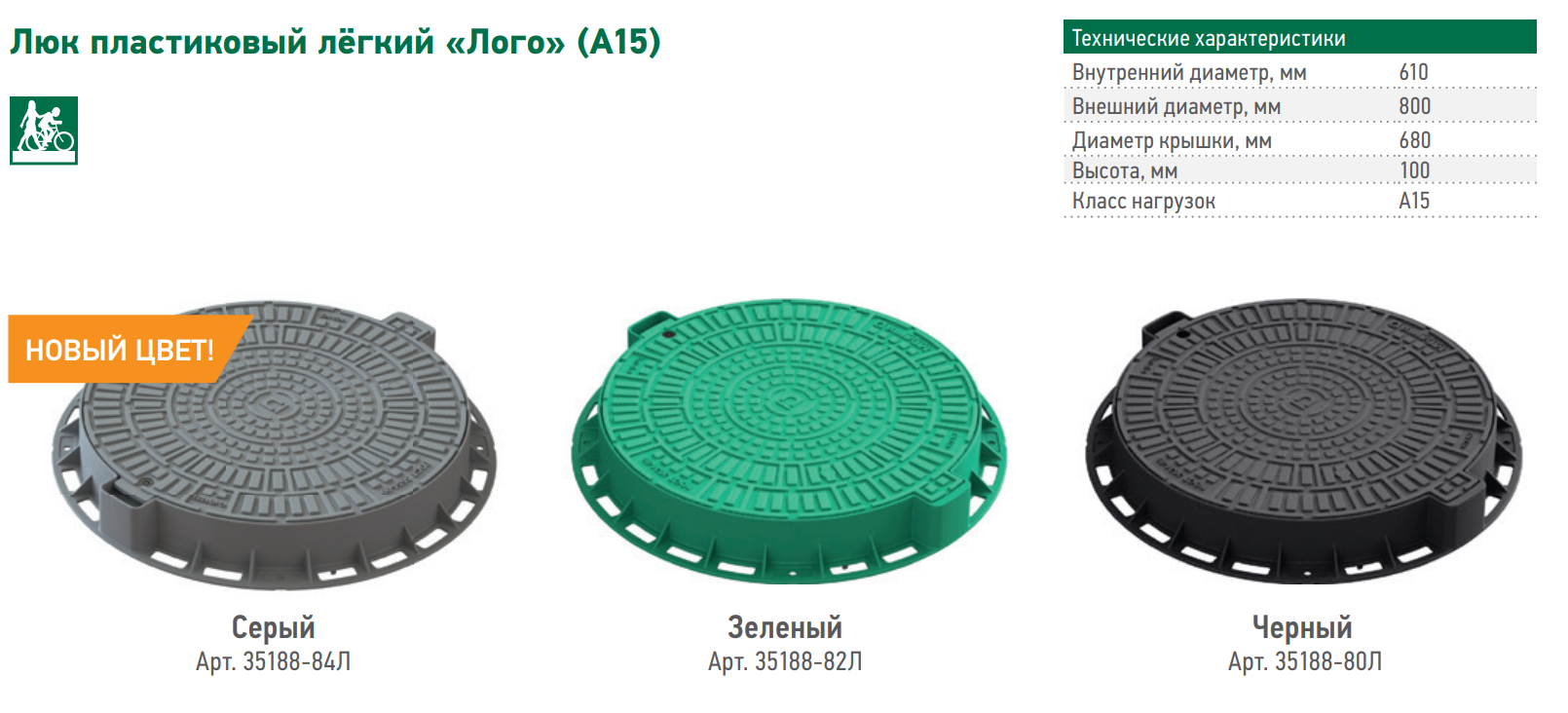

Пластиковые

Пластиковое изделие имеет свои положительные стороны и преимущества:

• Удобный монтаж. Возможность производить демонтаж, так как фиксация может выполняться посредством болтов.
• Выпуклая или плоская форма. За счет этого можно достичь необходимой герметичности.
• Небольшой вес. Благодаря этому можно выполнить установку своими руками, ведь они легки.
• Пластмассовые изделия имеют эксплуатационный срок: в среднем около 50 лет.
• Высокая прочность и надежность.
• Безопасное открывание.
• Возможность выбора разных цветов и форм.
• Доступная цена.

Есть и минусы этого решения:

Отсутствие маркировки. Производители опираются на свои стандарты, удобные для них.

Существуют варианты, у которых есть дверца. Если колодец имеет навес и располагается на возвышенности, то дверца необязательна.

Декоративные

Конструкция под камень, может придать всему ландшафтному дизайну изюминку. Изготавливаются такие изделия из разных материалов:

• Бетон.
• Чугун.
• Пластик.
• Дерево.

Также существуют объемные модели, которые имитируют:

• Пень.
• Камень.
• Животных.
• Фонтан.
• Скульптуры из металла.

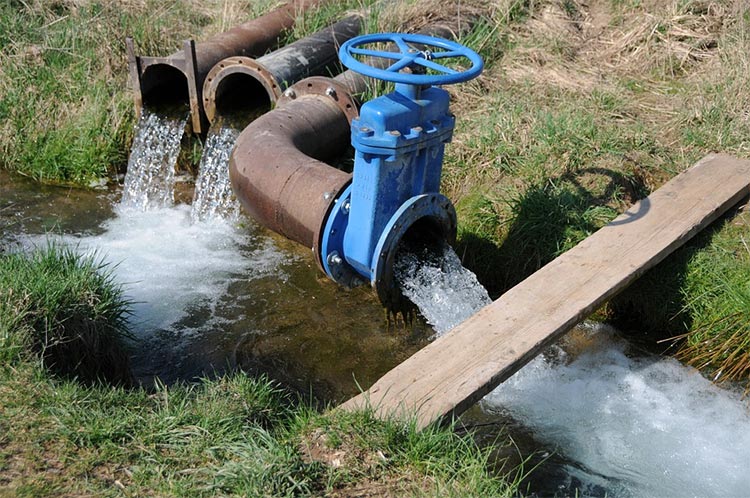

Зачем нужны дренажные колодцы

По своей сути, дренаж — это комплекс гидротехнических мероприятий по защите сооружений и земельного участка от воздействия избыточной влаги, образующейся за счет осадков, паводков, сезонного повышения уровня грунтовых вод и т.д. Любые, даже самые прочные конструкции начинают постепенно разрушаться, если незапланированная вода будет подтачивать фундамент. Плодородные земли, надолго залитые водой, просто потеряют все свои лучшие качества.

Указанные обстоятельства приводят к необходимости оберегать постройки и свой участок от опасных воздействий, особенно в районах с повышенной природной влажностью. С этой целью изготавливается специальная дренажная система, которая решает конкретные задачи: сбор, отведение, удаление и утилизацию избыточной водной массы. Такие системы создаются своими руками, но с учетом рекомендаций специалистов.

Конструктивно дренажные комплексы включают такие составные части:

1. Водозаборные элементы. Они размещаются непосредственно в зоне подтопления и могут формироваться в виде траншей, к которым подведены трубные сливы.
2. Магистральные элементы: трубопровод (дрены) или система траншей для отведения воды.
3. Утилизационные элементы. Эта часть завершает процесс, то есть выполняет окончательную операцию: накопление воды или сброс ее в почву в безопасном месте.
4. Дополнительные эксплуатационные элементы. К ним можно отнести регулирующие и запорные устройства, приспособления и сооружения для эксплуатации и ремонта системы.

Дренажный колодец считается важной составной частью всей водоотводной системы. Он может исполнять утилизационные функции (основная задача) или играть роль дополнительного эксплуатационного элемента

От надежности и правильности его монтажа зависят функционирование и эффективность всей системы. В частности, его объем должен позволять собирать всю отводимую воду, в противном случае дренаж просто не обеспечит требуемое осушение.

Установка канализационных люков — как установить люк?

Полезно

На одном из этапов обустройства смотрового или ревизионного колодца выполняется установка канализационных люков. Этот элемент позволяет беспрепятственно попадать внутрь шахты для выполнения ремонта или технического обслуживания.

Назначение

Конструкция защищает подземные коммуникации от загрязнений, которые могут попадать в колодец. Люк предотвращает непредвиденное и случайное падение людей, животных в сооружение большой глубины. При расположении колодца на пути движения транспорта или пешеходной дорожке люк обеспечивает свободное, безопасное движение людей или транспорта. Эффективное выполнение возложенных функций возможно в том случае, когда установка канализационных люков выполнена по всем правилам.

Устройство

Канализационный люк представляет собой кольцевую горловину, состоящую из стационарной части и крышки. Горловина располагается непосредственно в шахте колодца. Крышка имеет две модификации: с петлями для крепления или в откидном варианте.

В некоторых случаях крышка может быть двойной, первая — защищает, вторая – запирает.

Полимеры

Главное отличие полимерных конструкций заключается в простоте и удобстве. Их можно увидеть на приусадебных участках, промышленных объектах и парках. Чаще всего конструкции из полимерных материалов монтируют на смотровых кабельных колодцах, на тротуарах, переходных дорожках. Полимерные изделия отличаются легкостью, высокими показателями прочности, долгим сроком службы и привлекательностью.

Решить вопрос, как установить люк в городской канализации, можно самостоятельно, если придерживаться определенной инструкции:

• Укладывают перекрытие из бетона или железобетона высокой прочности, соответствующее стандарту. На него устанавливают опорное кольцо. Этот элемент равномерно распределяет нагрузку на перекрытие и предотвращает преждевременное разрушение конструкции.
• Для герметичного соединения кольца с бетонным или железобетонным перекрытием рекомендуется использовать бетонный раствор. После установки конструкцию оставляют до полного застывания бетона.
• На следующем этапе устанавливают опорный элемент конструкции. Он служит промежуточным звеном между плитой из бетона и полимерным изделием.
• Верхнюю крышку монтируют на уровне поверхности почвы или дорожного полотна.
• Для закрепления полимерной конструкции вокруг горловины колодца создают отмостку с уклоном. Такая конструкция эффективно отводит лишнюю влагу.
• После решения вопроса, как установить канализационный люк, на поверхность наносится слой литола или салидола. Это предотвратит коррозию на верхней рабочей части колодца.

Чугун

Чугунные изделия отличаются повышенной прочностью, поэтому чаще всего их монтируют на проезжей части или пешеходных дорожках. Установка канализационных люков предполагает выполнение следующих действий:

• Для распределения опорной нагрузки устанавливают опорное кольцо. Его укладывают на бетонное или железобетонное перекрытие с учетом внутреннего диаметра люка и шахты. Конструкцию заливают цементно-песчаным раствором.
• На опорное кольцо монтируют корпус, захватывая полностью посадочную поверхность.
• Готовую конструкцию оставляют на 7-10 дней до полного высыхания раствора. Не рекомендуется выполнять какие-либо манипуляции с крышкой во время высыхания раствора.

Чугунные конструкции имеют большой вес, поэтому установка канализационного люка своими руками требует привлечения специальной техники.

Пластик

Пластиковый элемент является самым доступным вариантом обустройства верхней части канализационного или водопроводного колодца. Монтаж канализационного люка можно выполнить самостоятельно, если придерживаться определенной последовательности в работе:

• Для монтажа выбирают опорное кольцо со специальными отверстиями для фиксации.
• Установленное кольцо заливают песчано-цементной смесью, оставляют до застывания.
• Крышку укладывают в опору, совмещая соответствующие пазы.

Ремонт

Люк должен располагаться на одном уровне с грунтом или дорожным покрытием, чтобы транспорт и пешеходы двигались беспрепятственно. Устранить неровности, которые могут образоваться вокруг крышки колодца на дороге, помогут простые манипуляции:

• Вокруг колодца выставляют опалубку, отступив около 50 см.
• Опорное кольцо укладывают, проверяя горизонтальность с помощью уровня, фиксируют металлическими маяками.
• Готовят раствор, который по характеристикам соответствует покрытию, окружающему конструкцию.
• Опалубку заполняют раствором, ждут полного застывания.

Выбирая способ обустройства входа в смотровой колодец, в первую очередь учитывают характеристики материала крышки.

Проверка готовности колодца

Перед установкой полимерного люка на крышку колодца необходимо проверить его готовность

Для этого обратите внимание на следующие моменты:

Убедитесь, что колодец полностью смонтирован и готов к использованию. Проверьте наличие всех необходимых элементов: кольца, днище, крышку.
Оцените состояние колодца. Проверьте его на предмет трещин, повреждений или неровностей

Обратите внимание на стенки и дно колодца. В случае обнаружения повреждений, рекомендуется провести ремонт перед установкой люка.
Удостоверьтесь, что колодец находится в горизонтальном положении

Используйте уровень или другой инструмент для проверки горизонтальности. Неровность колодца может привести к неправильной установке и возможному повреждению люка.
Очистите колодец от грязи и посторонних предметов. Проверьте на наличие воды. При необходимости осушите колодец перед установкой люка.

Проверка готовности колодца перед установкой полимерного люка является важным этапом процесса. Это поможет избежать возможных проблем и обеспечить надежную и безопасную установку люка.

Виды по материалу изготовления

Чугунные

До недавнего времени были единственным типом. Стояли во всех шахтах, независимо от их назначения. Сейчас ситуация изменилась и все чаще их стали заменять композитными и полимерными материалами. Чугун — материал прочный, тяжелый, не подвержен коррозии. Не трескается и не перемещается даже под воздействием колес проезжающих по нему тяжелых грузовиков. Преимущества такого типа изделий:

• практически неограничен срок службы, за десятки лет могут стереться только грани насечек на люке;
• отсутствие температурной деформации;
• не ржавеет даже при длительном контакте с влагой;
• большой вес — гарантия того, что его случайно не двинет с места ребенок.

Недостатки крышки люка канализационного чугунного:

• большой вес: усложняет установку изделия и не позволяет его быстро сдвинуть;
• чугунные крышки часто становятся объектом хищения;
• довольно высокая цена.

Пластиковые

Пластиковый люк предназначен для защиты колодцев, шахт, канализационных систем от разных видов загрязнений. Производят их методом прессования из полиэтилена. Используют специальные композитные добавки и усиливают конструкцию арматурой. Изделия размещаются там, где нет транспортной нагрузки, только в пешеходных зонах. Производятся из вторичного сырья, поэтому экологически безопасны. Информацию о наличии этой продукции уточняйте у менеджера. Цены указаны в рублях.

Плюсы изделий из пластика:

• небольшой вес: от 10 до 35 кг, что уменьшает транспортные расходы;
• невысокая цена: гораздо дешевле чугунных;
• не подвержены коррозии;
• способны выдерживать большие температурные перепады;
• большой срок эксплуатации: до 50-ти лет;
• может быть оснащен резьбой для навинчивания крышки.

Минус один, но существенный: нельзя применять в местах с большой механической нагрузкой.

Полимерно-песчаные

Производятся методом литья с последующим горячим прессованием всех компонентов: песка, пластичных полимеров и красителей. Подобные изделия используются водоканальными и автодорожными предприятиями, городскими теплосетями и в индивидуальном строительстве. Ставят в местах с низкой или средней интенсивностью движения: пешеходных зонах, парках, территориях вокруг частного сектора.

Их преимущества:

• продолжительный срок службы,
• невысокая цена,
• устойчивость к перепадам температур,
• простота транспортировки,
• легкость монтажа, не требующая специальных навыков и дорогостоящего оборудования;
• коррозионная устойчивость,
• разнообразие форм и расцветок крышек.

Недостатки: не предназначены для больших нагрузок. Редко бывают в наличии.

Композитные

В местах, где нет необходимости выдерживать высокую нагрузку, чугунные канализационные люки вытесняются изделиями из композитных материалов. Для их производства используется состав на основе пластика, кварцевого песка и цемента. Смесь разогревается до 300 о С, после чего из нее штампуется продукция.

Плюсы:

• относительно небольшой вес — до 45 кг вместе с крышкой;
• способны выдерживать значительную нагрузку;
• отсутствие металлических деталей делает их непривлекательными для воров;
• технология производства обеспечивает высокую герметичность;
• невысокая стоимость.

Недостатки: при высокой температуре воздуха (более 40 о С) теряют жесткость. Могут оставаться следы от женских каблуков.

Из резиновой смеси

Изготавливаются из смеси каучука с различными наполнителями: пластификаторами и стабилизаторами. Подходят для установки непосредственно в горячий асфальт. Предназначены для размещения на спортивных площадках, в парковых зонах, дорогах со слабым движением.

Преимущества:

• небольшой вес,
• устойчивость к растрескиванию,
• невосприимчивость к воздействию масел, кислот и щелочей;
• упрощенный процесс монтажа.

Не предназначены для установки в районах с интенсивным движением.

Бетонные

Используются крайне редко из-за большого веса и сложности монтажа, требующего использование спецтехники.

Преимущества:

• прочность и долговечность;
• не представляют интереса для воров.

Недостатки:

• большой вес,
• неудобство в эксплуатации,
• негерметичность,
• ограниченная область применения.

Материал изготовления

Сегодня чаще всего встречаются чугунные люки, поскольку долгое время альтернативы материалу почти не было. Изредка использовались бетонные и стальные изделия. Не так давно появились пластиковые крышки, но они дорогие. Полимерные дешевле, а качеством превосходят пластик.

Чугунные

Когда люк подвергается повышенным механическим и весовым нагрузкам, чугун — это оптимальное решение. Срок эксплуатации изделия из него — более века, оно не деформируется от мороза или жары. Существенные недостатки чугунных люков — большая масса и высокая цена.

На предприятиях отливают крышку и горловину, которая может быть с чугунным ободом и бетонным основанием. Некоторые современные модели оснащаются резиновыми прокладками. Металл корпуса менее прочный, крышка крепче. Конструкция выдерживает большие нагрузки.

В домашней канализации люки располагают там, где они не подвергаются интенсивным нагрузкам. Поэтому рациональнее использовать модели из более легких и дешевых материалов. Вес изделий из чугуна большой, поэтому их сложно открывать.

Чугунный канализационный люк.

Полимерные

В парках, на садовых дорожках, дачах чаще встречаются полимерные и пластиковые крышки. Пластик — это дорогой материал и уступает по прочности и долговечности полимерам. Большие пластиковые крышки редко встречаются, преимущественно делают небольшие ревизионные люки.

Распространение получили полимерпесчаные изделия. Это синтетический материал, для изготовления которого применяется особая технология: смешивают 30% полимеров, 69% мельчайшего песка и 1% оксида железа. В производстве используется вторичное сырье из пластиковых бутылок и т. п., поэтому изделия дешевые. После добавления песка и температурной обработки масса прессуется, охлаждается. Прочность повышают включением арматуры в кольца и крышки.

Большое внимание производители уделяют декоративному оформлению крышек. Их окрашивают, добавляя пигменты

Цвет маскирует изделие или, наоборот, привлекает внимание, сигнализируя об опасности. Крышки часто делают рельефными, с узорами и орнаментом.

Полимерные люки удобны в эксплуатации: легко открываются и закрываются, не примерзают к горловине зимой.

У них намного меньший вес, чем у чугунных крышек, но они сильно уступают в способности выдерживать нагрузки. Поэтому полимерные и пластиковые изделия не устанавливают на дорогах с интенсивным движением транспорта.

Полимерный люк.

Конструкции из других материалов

Бетонные люки чаще всего используются в процессе строительства или ремонта. Они представляют собой армированную бетонную плиту с выступающими скобами, при помощи которых ее перемещают.

Если изделие нестандартных размеров или формы, его закрывают железобетонной крышкой. В домашней канализации данные люки применяют для того, чтобы обеспечить герметичность колодца из бетонных колец или из монолита прямоугольной формы. Такие изделия изготавливаются по индивидуальным заказам.

Стальные люки почти не применяются, т. к. они тяжелые, неудобные, редко обеспечивают герметичность. Эти изделия используются преимущественно как вторая внутренняя крышка в шахтах с электрическими и телефонными кабелями. Они снабжаются замками.

Цены на различные виды люков

Самыми дешевыми будут изделия, на которые нельзя давать большую нагрузку. Это люки из пластика или полимерпесчаных смесей. Низкой стоимостью, но более высокими эксплуатационными характеристиками отличается резина. Если речь идет об установке на дачном участке или вблизи частного дома, то переплачивать за чугунные изделия нет необходимости.

Более высокой стоимостью отличаются композитные материалы и высокопрочный чугун. Эти материалы выбирают, если на люк будет ежедневно воздействовать давление, например, канализационный колодец находится в зоне движения автомобиля. Цена чугунного канализационного люка сравнима со стоимостью синтетического материала.

Стоимость изделий также зависит от размеров – диаметра и высоты крышки.

Источник статьи: http://strojdvor.ru/kanalizaciya/kanalizacionnyj-luk/

Виды полимерных крышек

В продаже есть 2 вида крышек, предназначенных для защиты ассенизационной системы. К ним можно отнести следующие:

• стандартные люки круглой формы, которые выпустили в соответствии с ГОСТ;
• продукция квадратной формы.

Конструкция, созданная для защиты подземного колодца, состоит из круглой шахты и крышки. Кроме того, есть смотровое помещение. Люк на колодец чаще всего делают круглой формы. Такая форма выбрана не случайно. Это сделано для того, чтобы мусор не попал в канализационные устройства, не возникла аварийная ситуация.

Круглая крышка никогда не упадет в расположенный под землей колодец. Это значит, что чугунные люки не станут причиной травм сотрудников служб, которые работают в технологическом колодце. Оборудованию, размещенному в шахте, не будет нанесен ущерб.

А вот крышка квадратной формы провалится внутрь из-за того, что она может при надавливании проскользнуть под углом. Конечно, люки такой формы используются, но они имеют размеры больше, чем отверстие, которое они должны защищать. Только в этом случае квадратная конструкция полностью безопасна. Выбирая такое изделие в магазине, обязательно учитывайте диаметр люка.

В магазинах можно еще найти плавающие люки. Если обычная конструкция опирается на кольцо или на сам колодец, то такие изделия опираются на слой асфальта или бетонного покрытия. Производители выпускают их, ориентируясь на ГОСТ.
