Ломаная крыша своими руками: пошаговая инструкция
Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.
Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.
Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.
Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие
Внимание нужно уделить правильности компоновки узлов в местах изгиба. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки. Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон)
Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).
Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

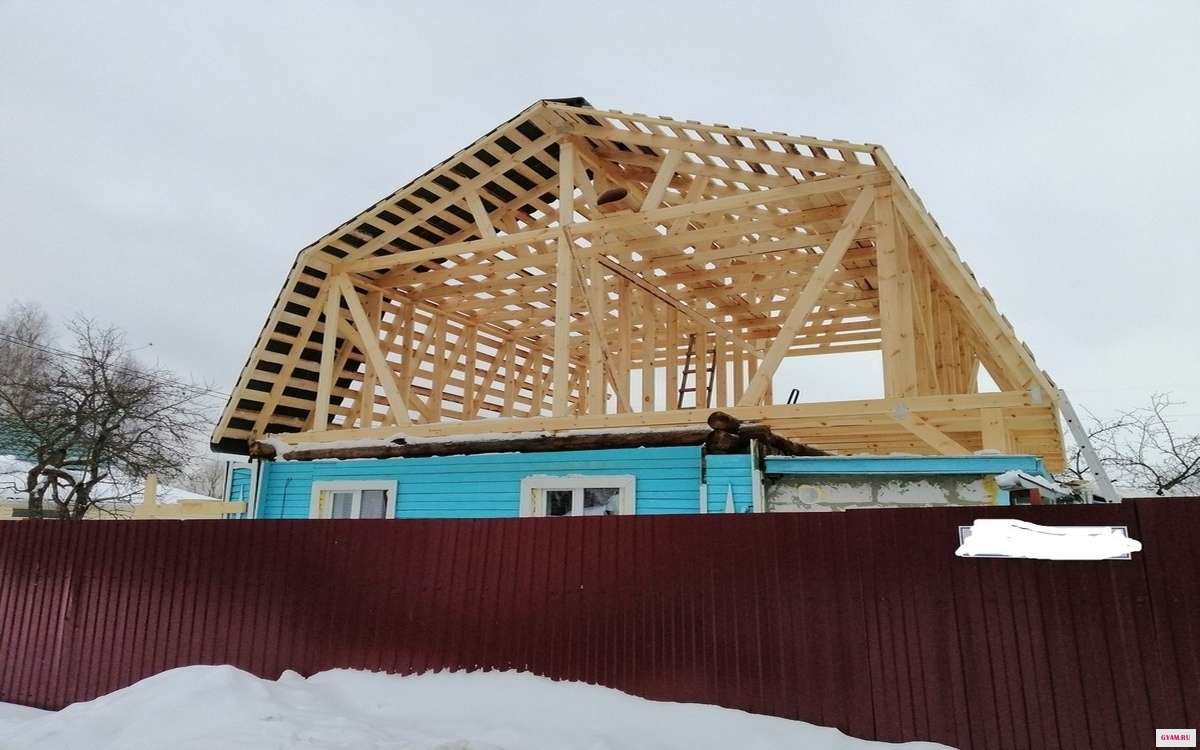

Установка стропильной системы самостоятельно
Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.
- Изготавливают первые 2 фермы, подымают на крышу, устанавливают по краям и закрепляют соединительными брусками.
- Протягивают между ними шнур, который послужит уровнем для монтажа стропильных ног в одной плоскости.
- Устанавливают аналогично все фермы по уровню и хорошо фиксируют, придавая конструкции необходимую жёсткость с помощью ригелей, которые в дальнейшем будут основой потолка мансардного помещения. В результате проведённых работ получится вот такая конструкция.

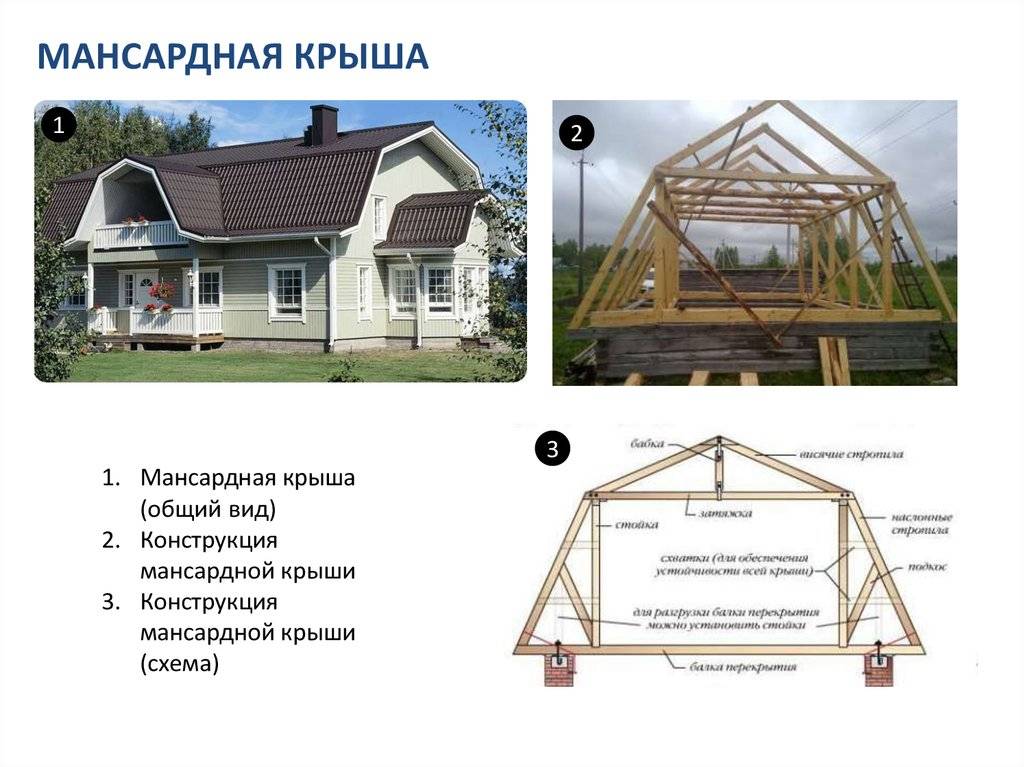

Характеристики ломаной крыши
Ломаная кровельная система является подвидом двускатной крыши, но с более сложной конфигурацией. Такое название кровля получила из-за своей формы, здесь присутствует наибольшее количество ломаных линий и фигур. Именно поэтому проектировать ее довольно непросто, а зачастую неподготовленному пользователю и вовсе невозможно справиться с данной задачей. Однако, получив определенные навыки и запас знаний, можно выполнить работу своими руками. Внешне кровельная система больше похожа на четырехскатную крышу, такой эффект достигается за счет наличия множества изломов, а также установки стропил в два яруса. При этом нижние стропила имеют более крутой угол установки (от 60 градусов) по сравнению с верхним рядом (менее 30 градусов). Также к особенностям можно отнести и ширину кровли, ведь в данном случае оптимальное значение параметра – 5-6 м. Благодаря такой конструкции, мансардная ломаная крыша позволяет увеличить подкровельное пространство и получить наиболее комфортную высоту потолков.
В целом стропильная система мансардной крыши набором элементов не отличается от привычной для многих пользователей двускатной кровли. Здесь также требуется рассчитать и установить следующие детали:
- мауэрлат – основание для стропильной системы, выполняется из бруса с прямоугольным сечением 10х15 см;
- двухуровневые стропила – висячие и наслонные;
- стойки вертикальные – подпорки для установки затяжек;
- затяжка – опора для висячих стропил и бабки;
- подкосы – подпорки для стропильных ног;
- бабка – подпорка для подкосов, установленных под верхними стропильными ногами;
- стяжки – придают жесткость всей стропильной системе, соединяют наслонные стропила и стойки.
Стоит отметить, что устройство ломаной мансардной крыши не требует особо точного расчета снеговой нагрузки, так как такой тип кровли имеет основные скаты с углом наклона 60 и более градусов. То есть снежные массы на поверхности не будут задерживаться, а значит и оказать существенное давление не смогут. Это далеко не единственное преимущество кровли такого вида. Также среди достоинств можно отметить 3 положительных качества.
- Большое подкровельное пространство, в котором можно устроить жилую комнату либо помещение хозяйственного назначения. Также мансардный этаж позволяет заметно увеличить общую жилую площадь дома, но при этом не потребуется столько усилий и финансовых вложений, как в случае надстройки полноценного этажа.
- Ломаная мансардная крыша придает всему строению презентабельный вид, экстерьер выглядит роскошно и оригинально.
- Заметно снижаются теплопотери через кровлю. Что в итоге приводит к сокращению расходов на отопление.
Разумеется, говоря о достоинствах, стоит упомянуть и о возможных недостатках. В частности, владельцы мансардных этажей с данным типом крыши должны понимать, что несмотря на наличие большого подкровельного пространства, все же часть потолка и стен могут иметь скошенную форму, из-за чего продумывать дизайн интерьера придется особенно тщательно. Также необходимо прибрести специальные мансардные окна, стоимость которых немного выше стандартных оконных систем. Кроме того, планируя создать жилую комнату в мансарде, следует позаботиться о качественной тепло- и гидроизоляции. Если перечисленные трудности не являются проблемой, то можно сказать, что мансарда с ломаной крышей имеет больше достоинств, чем недостатков. Конечно, избежать большинства проблем можно лишь при условии правильного монтажа кровельной системы.
Варианты использования мансарды
В загородных домах с мансардами применяется большое разнообразие конфигураций и планировок расположения помещений и комнат.
На стадии проектирования, важно уделить особое внимание свойствам используемых кровельных материалов. Их качество и, разумеется, добротность исполнения крыши — все это окажет существенное влияние на комфортность проживания в комнатах, расположенных на мансардном этаже
Спальня на мансардном этаже
Если одну из комнат под крышей планируется использовать под спальню, важно все спланировать таким образом, чтобы спальные места были размещены под наклонными поверхностями. Существует три способа реализации этой идеи:
Существует три способа реализации этой идеи:
- В первом случае кровать устанавливают под наклонной стеной (минус метода — приходится нагибаться каждый раз, когда придется вставать);
- Второй вариант заключается в том, чтобы под наклонной стеной установить тумбочки или одежные шкафы, а саму кровать поставить в центре комнаты;
- Третий способ — заказать мебель индивидуального размера в мастерской или изготовить ее самостоятельно. Кстати, если скосы имеют разную величину наклона — это может быть оптимальным решением проблемы.
Оптимальная высота кровати, размещаемой под наклонной стеной — от 700 до 800 мм. То есть, для размещения спального места потребуется минимальная высота в 900 — 950 мм. Этого будет вполне достаточно для комфортного и эффективного размещения мебели.
Еще один нюанс: всю громоздкую мебель на мансарде, если она необходима, размещают под самыми высокими стенами.
Ванная комната на мансарде
При строительстве санузла на мансардном этаже могут возникнуть определенные проблемы. Во-первых, тянуть трубы наверх — недешевое удовольствие. Вы должны взвесить все за и против такого решения — возможно проще оставить санузел только на первом этаже.
Во-вторых, разместить сантехнику, чтобы ею было комфортно пользоваться, при наклонной конструкции потолка — непростая задача. Под наклонные стены, в принципе, можно установить ванну, унитаз и другую сантехнику. Однако, следует учитывать, что высота мансарды, там где будет стоять унитаз, должна быть, как минимум, 900-1000 мм. А там, где раковина — не менее 1500 мм.
Кроме них, в санузле на мансардном этаже можно поставить тумбочки и шкафчики разного назначения, например, для хранения чистящих и моющих средств. Для них вполне достаточно высоты в 800-900 мм.
Гостиная и кухня на мансардном этаже
В мансардном этаже некоторые домовладельцы размешают даже гостиную и кухню. Чтобы их разделить, устанавливают легкие перегородки, построенные например из листов гипсокартона. Но такое решение в итоге приведет к уменьшению свободной площади, а ее, и так немного.
Меблировка такого помещения зависит от высоты малой стены. Если минимальная высота под крышей составляет 700-800 мм, то в этом месте поместится только мебель небольшого размера. При наклоне крыши, позволяющим иметь высоту комнат в 900-1100 мм, уже можно поставить стол или тумбы для хранения посуды.
Однако, следует учитывать, что для установки вентиляционной системы этой высоты будет не достаточно.
Если вы планируете разместить в мансардном этаже кабинет, практика показывает, что для размещения под наклонной стеной рабочего места потребуется высота не меньше, чем 1100 мм от пола до потолка.

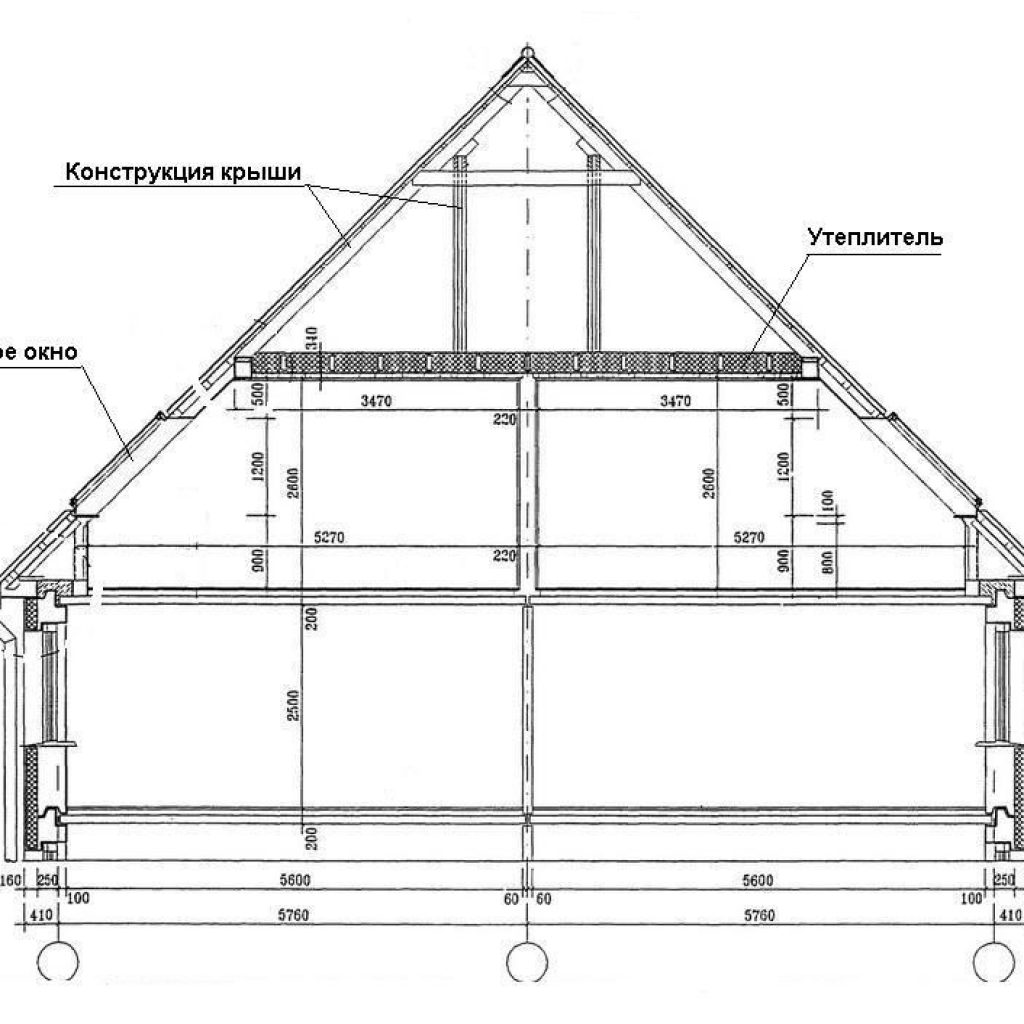

РАСЧЕТ МАНСАРДНОЙ КРЫШИ
Расчет мансарды включает в себя расчет площади помещения, расчет параметров кровли, расчет теплоизоляции стен и кровли, расчет суммарной нагрузки мансарды на здание.
Площадь мансарды зависит, конечно же, от площади дома и от формы крыши, поскольку на мансардном этаже есть полезная площадь и глухие зоны. Согласно нормам проектирования мансарды, при определении площади помещения мансардного этажа, учитывается его площадь в местах с высотой до кровли 1,5 м при наклоне кровли 30, 1,1 м — при 45 и 0,5 м — при 60 и более. При промежуточных значениях высота определяется по интерполяции.
Площадь участков с меньшей высотой учитывается в общей площади с коэффициентом 0,7, при этом минимальная высота стены должна быть 1,2 м при наклоне потолка 30, 0,8 м — при 45-60, не ограничивается при 60 и более. Как правило, глухие зоны используются для размещения шкафчиков для хранения, встроенных шкафов.
Описание мансардной крыши
Типичная мансардная крыша характеризуется уклоном нижнего ската примерно до 60 °, в то время как верхний скат имеет уклон до 30 °. Мансардная крыша может быть шатровой или шатровой.
Недостатком мансардной крыши является сложная и трудновыполнимая конструкция и необходимость очень тщательной подготовки покрытия.
- Ферма в двухэтажной крыше представляет собой конструкцию прогонно-клещевой конструкции.
- В местах срыва ската крыши могут появиться протечки, в результате чего дождь и снег проникают в щели и охлаждают интерьер.
- Мансардная крыша может венчать и современное здание. Все чаще архитекторы используют такую конструкцию крыши для создания конструкций современных одноквартирных домов, а также многоквартирных домов.
- В обоих случаях цель — создать на чердаке комфортное жилое пространство и максимально использовать строение.
Мансардные крыши на современных строительных блоках выглядят несколько иначе, чем их исторические аналоги. Обычно они имеют более простую конструкцию и покрываются не плиткой, а современными материалами, например, панелями из листового металла.
Новейшие материалы и технологии позволяют устанавливать в такие крыши даже панорамные окна, что очень привлекательно выглядит и обеспечивает еще большую функциональность мансарды.

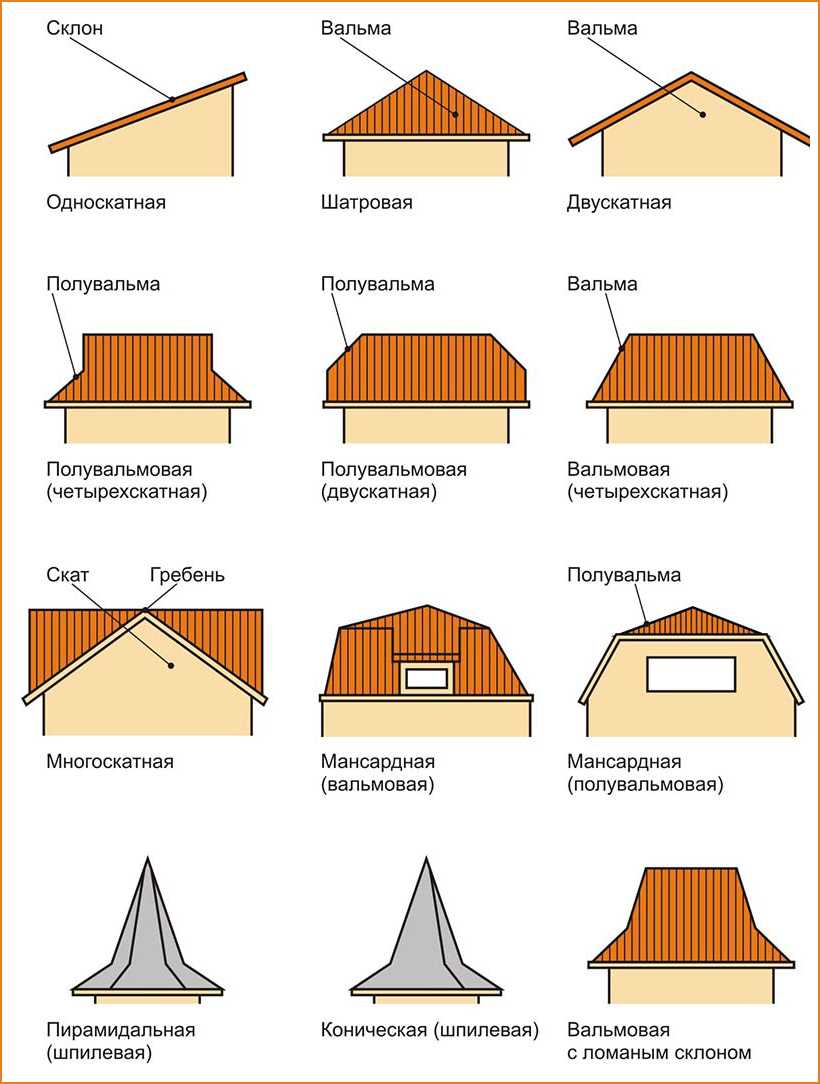

Разновидности мансардных крыш
Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

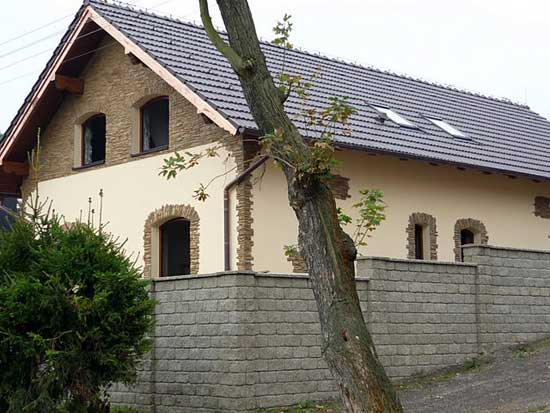

Мансардная крыша: фото крыши с ломаными скатами
Крыша мансардного типа бывает нескольких видов:
Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.
Проекты мансардных крыш с двумя скатами
Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.
Мансарда двухскатной крыши
Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.
Конструкция мансардной крыши двухскатной
Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

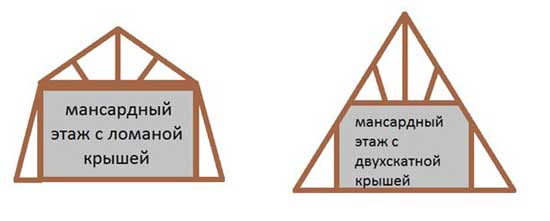

Конструкция мансардного этажа ломаной и щипковой крыши
Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.
Четырехскатная мансардная крыша
Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.
Вертикальные мансардные окна на датской вальмовой крыше
Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

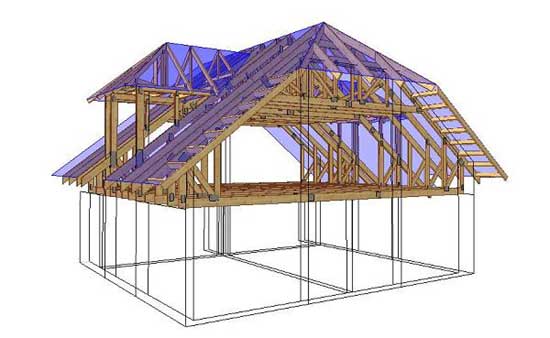

Скелет вальмовой крыши с мансардой
В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.
Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

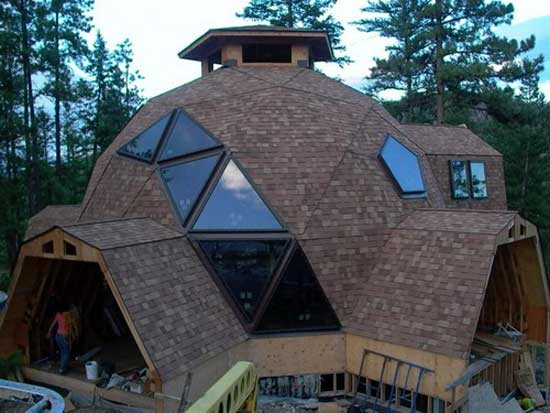

Куполообразная крыша
На этом многообразие мансардных крыш не кончается.
- Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
- Конические, сводчатые, купольные с изысканным дизайном и т. д.
Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.
Крыши домов с мансардой: фото основных вариантов перекрытия
Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.
Виды мансардных крыш
Существует 4 основных вида мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на одноуровневые и двухуровневые. Первые являются самым простыми в исполнении, обычно сочетаются с ломаной либо двухскатной крышей с углом ската 35-45 градусов. Вторые же предполагают обустройство двух комнат на разных уровнях. Здесь используется система смешанных опор.
Комбинированная крыша
При строительстве дома можно остановиться на одном из видов мансард – одноуровневой мансарде при обустройстве двухскатной крыши, одноуровневой при крыше ломаной, с выносными консолями или же двухуровневой с особым смешанным типом опор.
Таблица. Основные типы мансард.
Тип | Описание |
---|---|
Одноуровневая при кровле с двумя скатами | В этом случае мансарда имеет один уровень и обустраивается под обычной двухскатной крышей. Самый простой вариант, при проектировании которого можно не использовать сложных расчетов. Осадки с двухскатной простой крышей сходят сами по себе, нет нужды обустраивать какие-то дополнительные элементы. |
Одноуровневая при кровле ломаной | В этом случае мансарда также имеет один уровень, но стропильная система выполняется по-другому. Формируется как бы четыре ската крыши. Под ней может поместиться гораздо более просторное помещение, но создать такую крышу сложнее. |
Одноуровневая с консолями выносными | Из одноуровневых мансард это – самый сложный вариант. Здесь помещение под крышей получается еще просторнее. Обычно в этом случае помещение мансарды оказывается смещенным к одному из краев дома. Такая конструкция позволяет сделать большие вертикальные окна с одной из сторон. Главные минусы – сложная форма, сложность строительства. Но зато под краем такой мансарды можно сделать функциональный навес, где может расположиться терраса, гараж или другая пристройка. |
Двухуровневая со смешанным типом опирания | Самый сложный вариант мансарды, так как здесь обустраивается минимум два помещения под кровлей, расположенных на разных уровнях. Такая конструкция при проектировании дома сразу входит в его структуру. |
Мансардная крыша может иметь и балкон. Он создается по принципу строительства окна. Главное, чтобы несущая способность стен позволяла обустроить его. Кстати, балкон могут подпирать и колонны, но в этом случае он сооружается над входом.
Фото мансардной крыши
Сколько стоит построить мансарду
Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.
Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.
Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.
В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.
Устройство мансардных окон в крыше
Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.
Что нужно для установки мансардного окна и порядок монтажа составляющих
В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?
Мансардная кровля в несколько уровней — это тоже распространенный прием
Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:
- Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
- Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.
Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.
Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:
- Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
- При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
- Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.
Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.
Как сделать двухскатную крышу читайте тут.
Разновидности мансард
Мансардные крыши бывают нескольких разновидностей – из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.
Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.
Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.
Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.
Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.
Особенности пеноблока как строительного материала
- Как уже говорилось, строительство домов из пеноблока считается экономически выгодным. Укладка материала, благодаря его размерам, происходит в несколько раз быстрее, да и самого пеноблока придется затратить меньше, нежели стандартного кирпича.
- Применение особого клея для соединения пеноблоков между собой, дает возможность соорудить монолитную конструкцию. За счет этого обеспечивается снижение потерь тепла в доме, поскольку между блоками нет холодных мостов. Толщина швов в 3 -5 мм, позволяет соединять блоки без особых усилий, с применением малого количества клеевого вещества.
- Показатели устойчивости к влаге и открытому огню, у пеноблока на высоте. Кроме того, материал не подвержен гнилостным процессам, образованию плесени и грибка. Пеноблок стойко переносит скачки температур. Очень важным моментом качества пеноблока является то, что в доме из него создается благоприятный микроклимат за счет дышащих стен.
- Грани блока имеют идеально ровную поверхность, благодаря чему вы получите ровные стены без необходимости накладывания слоев штукатурки.
- Дома из пеноблока сохраняют прохладу в летний зной и не растрачивают тепло зимой. Таким образом обеспечивается снижение затрат на отопление дома.
- Экологичность пеноблока. Материал производится из натуральных компонентов, соответствует нормативам качества.
- Долгий срок эксплуатации с сохранением внешнего вида.
Технология строительства дачного дома из пеноблока с мансардой
Каркас дома
В данном контексте это больше относится к крыше. К ее сооружению следует подойти ответственно, иначе малейшие погрешности могут обернуться большими неприятностями. В качестве утеплителя для кровли мансарды используют минеральную вату и базальтовый утеплитель.
Для обшивки кровли с внутренней стороны применяют фанеру или гипсокартон. Для непосредственного кровельного настила подбирают материалы имеющие малый вес, поскольку сами пеноблоки не являются тяжеловесными. Для того, чтобы спать спокойно и не переживать за качество работы с крышей, наймите бригаду специалистов. Они спроектируют кровлю дома и мансарды заодно, просчитают все нюансы.
При проектировании домов берут во внимание такие особенности
- Размеры строительного участка;
- Количество проживающих;
- Назначение жилого дома (сезонное или постоянное проживание);
- Бюджет строительства.
После решения главных вопросов
…можно заняться выбором планировки дома из пеноблоков. Самыми популярными проектами домов из пеноблоков с планировкой являются постройки 6 х 6 м. Этот проект требует не слишком больших денежных вложений, подойдет для семьи из 2 – 3 человек. Также может использоваться в качестве сезонной дачи. Типовой проект предусматривает наличие 2-х комнат на первом этаже и еще одной в мансарде. При желании количество комнат можно увеличить, но тем самым уменьшится их площадь. Первый этаж рационально отвести совмещенную кухню гостиную. Наверху можно обустроить спальню. Для увеличения площади дома, можно пристроить веранду или террасу.
