Кронштейны для крепления наружного блока кондиционера

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

1/4 – 16-20Нм

3/8 – 35-45Нм

1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8
Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Разновидности установки кондиционера

Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.

Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.

Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано – кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).

Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.

До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.

Выбор места и основные требования для установки внутреннего и наружного блоков кондиционера

Перед началом монтажа необходимо выбрать место для установки внутреннего и наружного блоков кондиционера. Внутренний блок располагается в помещении с учетом правил:

Нельзя располагать блок напротив кровати или иного места постоянного нахождения человека.
Нельзя располагать блок над источником тепла или над иным электроприбором.
Свободное пространство от краев блока должно быть не менее 150 мм.
В зоне воздушного потока не должны находиться элементы мебели или иные препятствия.

При креплении наружного блока необходимо руководствоваться удобством выполнения работ. Если это происходит на первом этаже здания, то желательно крепить наружный блок на высоте не ниже 3 метров. С целью безопасности следует позаботиться об организации металлической решетки вокруг блока. Если монтаж происходит на более высоком этаже, то чаще блок крепится под окном либо сбоку него так, чтобы в последующем можно было без особых трудностей подключать межблочные коммуникации. Более безопасным местом для монтажа является балкон или лоджия.

Основные критерии выбора

Перед приобретением проверьте габариты и массу блока, который будет устанавливаться на кронштейны. Выбирайте те изделия, в которых граничные показатели допустимой нагрузки на порядок выше, чем необходимо в вашем случае. Это тот вариант, когда соблюдение нормативных требований с «запасом» продлит срок эксплуатации крепежей.
Пусть вас не привлекает сложность и дополнительная функциональность конструкции. Чем понятнее форма изделия и чем меньше на ней соединительных узлов, тем легче его установка и надежнее эксплуатация.
Практика показывает, что высокая цена не всегда гарантирует отличное качество, и напротив, неоправданная экономия на крепежах может стать причиной поломки дорогого кондиционера. Поэтому, лучше выбрать оптимальное соотношение – качественные материалы, надежная конструкция и приемлемая стоимость. И в этом случае следует прислушаться к советам продавца или рекомендациям производителей. Так вы сможете подобрать подходящие крепежи к каждой конкретной модели кондиционера.
Хороший кронштейн для крепления кондиционера должен иметь соответствующий сертификат. Ответственные производители обеспечивают свою продукцию документами, подтверждающими ее качество.

Любые крепления обязательно должны отвечать основным эксплуатационным характеристикам, а монтажные работы выполняться с соблюдением техники безопасности.

Еще проверьте равномерность нанесения и устойчивость антикоррозийного покрытия на металлических элементах.

Во время сборки и крепежа кронштейна к стене, следует избегать механических повреждений защитного слоя, чтобы не нарушать его целостности. Также, без особой на то необходимости, не нужно сверлить дополнительные отверстия в конструкции и увеличивать число соединительных узлов.

Правильно подобранные кронштейны и опытные специалисты по установке кондиционеров обеспечат надежность установки и долгий срок эксплуатации.

Критерии выбора крепления для кондиционера

При выборе кронштейнов учитывают следующие факторы:

Особенности стены здания. Наличие утеплителя или вентилируемого фасада требует удлинения крепежа. Пенопласт и другой теплоизоляционный материал не является надежным основанием для установки техники. Потребуются металлические шпильки.
Крепеж для кондиционера подбирается в соответствии с материалом стены. Фасад из газобетона обладает низкой устойчивостью на разрыв. Для монтажа используются специальные анкера и дюбеля из металла или полиамида. Поверхность стены должна быть ровной, это обеспечит плотное прилегание стоек и уменьшит уровень вибрации.
В характеристиках кронштейнов указывается рекомендованная нагрузка. Она должна соответствовать весу инсталлируемого кондиционера. Значение максимальной нагрузки в 2 раза превышает номинальное значение. Запас прочности необходим для исключения перегрузки при намерзании льда в зимний период.
Для наружных блоков весом более 120-150 кг требуются усиленные кронштейны

Опоры изготавливаются из металла толщиной 3 мм.
При покупке нужно обратить внимание, предусмотрены ли в комплекте метизы. В зависимости от модели потребуется 4-6 дюбелей, 4-6 винтов диаметром 10-12 мм. Для закрепления внешнего блока необходимо 4 оцинкованных болта размером 8 (10) на 50 мм, 4 гайки и 8 шайб.
Уровень шума работающего кондиционера не должен превышать показателей, комфортных для людей, проживающих в соседней квартире

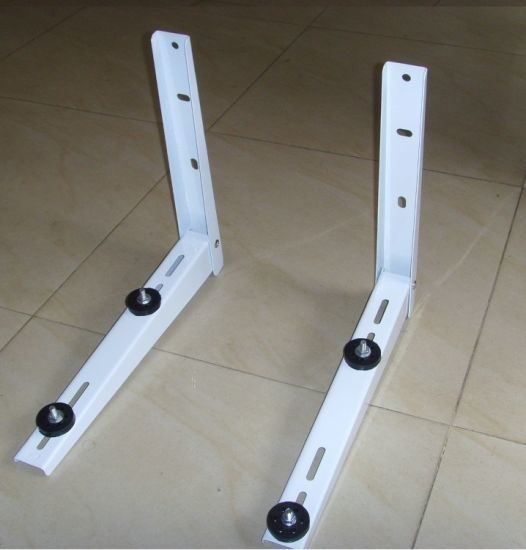

Для снижения вибрации устанавливаются специальные резиновые шайбы. Виброгасители подбираются по весу конденсаторного модуля сплит-системы.

Для закрепления внешнего блока необходимо 4 оцинкованных болта размером 8 (10) на 50 мм, 4 гайки и 8 шайб.
Уровень шума работающего кондиционера не должен превышать показателей, комфортных для людей, проживающих в соседней квартире. Для снижения вибрации устанавливаются специальные резиновые шайбы. Виброгасители подбираются по весу конденсаторного модуля сплит-системы.

Виброгасители необходимы для снижения уровня шума

Размеры планок подобраны под климатическую технику различной мощности и габаритов. Большинство бытовых сплит-систем монтируется на кронштейны размером 450×450 мм или 450×500 мм. Метизы выбираются в соответствии с нагрузкой, вес наружных блоков колеблется в пределах 36-150 кг. Кондиционеры высокой мощности требуют большей опорной площади крепежа, для них рекомендуются изделия размером 1000×700 мм, 1200×1000 мм.

Бесперебойность и долговечность работы кондиционирующей системы зависит от соблюдения правил монтажа. Внутренний блок устанавливается на специальную пластину, закрепленную четко по горизонту. Внешняя часть размещается с северной или восточной стороны (вдали от солнечных лучей). При выборе размеров крепления учитывается требование по установке наружного модуля на расстоянии в 10-15 см от стены. Промежуток необходим для свободного отвода горячего воздуха.

Инструкция по монтажу

Кронштейны прикладываются к стене в месте установки кондиционера. Положение деталей выравнивается по строительному уровню.
Сквозь перфорацию выполняется разметка.
Стойки убираются. Дрелью высверливаются отверстия в стене. Забиваются дюбеля.
Опорные элементы возвращаются на место и закрепляются болтами. Проверяется плоскость монтажа и прочность соединения.

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Материалы для производства и покрытие

Стальные кронштейны наиболее устойчивы к погодным условиям

Кронштейны изготавливаются из стали и полиамида. В первом случае применяется сортовой металл толщиной от 1.5 мм. В качестве покрытия используется:

Эмаль — недорогой вариант, который обеспечит аккуратный внешний вид и защиту от влаги на 2-3 года.
Оцинковка — покрытие наносится на заводе гальваническим методом.
Порошковая полимерная краска — долговечный вариант, обеспечивающий эстетическую привлекательность и антикоррозийную защиту. Покрытие устойчиво к истиранию, механическому и химическому воздействию, солнечному свету. Распространенные цвета: белый, серый.
Производители снабжают кронштейны сертификатом качества. Изделия, прошедшие проверку и соответствующие стандартам безопасности, имеют такой документ. От покупки несертифицированных деталей лучше отказаться.

Крепеж из полиамида рекомендуется при монтаже кондиционера на каркасные дома. Пластик не подвержен коррозии, его устанавливают в регионах с морским климатом. Материал хорошо гасит вибрацию, устойчив к ультрафиолету и смене температуры. Производством полиамидных конструкций занимаются в Италии. К недостаткам изделий относится стоимость, превышающая в 5 раз цену стальных уголков. Этот минус препятствует популярности пластиковых кронштейнов.

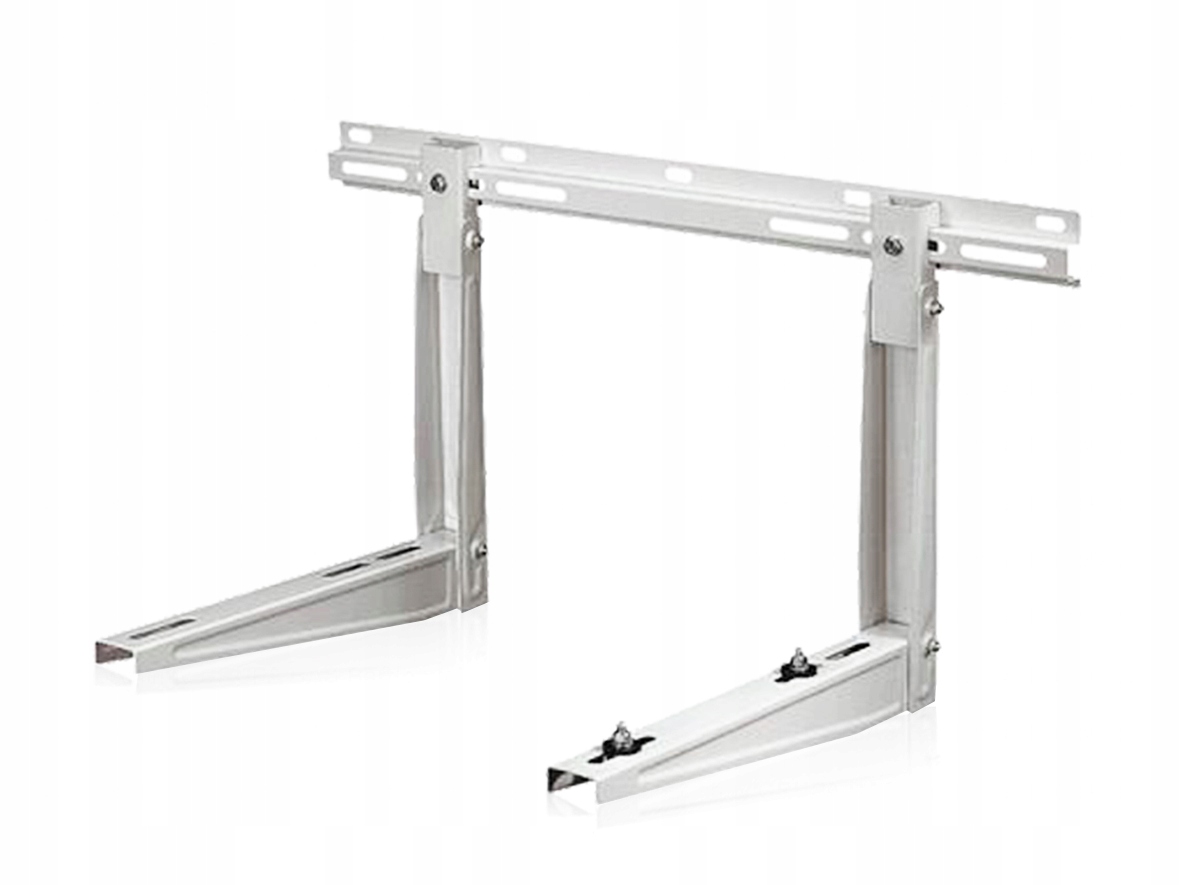

Конструкция кронштейнов

Конструкция кронштейнов должна обеспечивать достаточную прочность, так как на кронштейны крепят кондиционеры весом минимум 30 кг. В то же время, кронштейны должны быть легкими, чтобы упростить монтаж крепления на высоте.

Кронштейн изготавливают в виде самостоятельной детали либо многодетальной конструкции с раскосом, а также в виде значительного утолщения в базовой детали. Механический принцип действия — сопротивление материала на скол и сдвиг. Для этого используют сталь толщиной 2 миллиметра.

На кронштейне исполняют отверстия под присоединение к стене, а также для закрепления наружного блока. Бывают отличия по конфигурации в зависимости от завода-изготовителя, но следует выбирать кронштейны наиболее простого исполнения.

Требования к креплению

Для установки кондиционера требуется два кронштейна, изготовленных из П-образного или Г-образного профиля. Опорные элементы состоят из вертикальной и горизонтальной стойки. На них в заводских условиях выполнены отверстия круглой и овальной формы. Сквозь них осуществляется крепление опоры к стене. Перфорация отличается точной геометрией. На вертикальной стойке ряд отверстий под анкера, фиксирующие опору к фасаду здания. Горизонтальная планка имеет паз для крепления наружного блока сплит-системы.

Кронштейн, удерживающий внешний модуль кондиционера, постоянно подвергается статической нагрузке. К нему предъявляются требования по прочности и коррозийной устойчивости:

Технические характеристики кронштейна должны соответствовать весу и габаритам наружного блока кондиционера. Минимальная толщина металла 1,5 мм. Стойки меньшего размера могут прогнутся под нагрузкой. Длина и ширина вертикальной и горизонтальной планки имеют стандартные значения для различных моделей кронштейнов. Несоответствие им приводит к снижению прочности опоры.
Обработка поверхности — защита креплений от влажности и негативного воздействия погодных условий продлевает срок эксплуатации. Возникновение коррозии ослабляет металл, теряется надежность опорных элементов. Покрытие должно быть устойчиво к механическому воздействию, иначе в процессе монтажа появятся царапины. Нарушение целостности слоя краски ведет к появлению ржавчины. Качественная антикоррозийная обработка наносится равномерно, обеспечивает гладкую поверхность.
Монтаж крепления выполняется через имеющиеся отверстия. Не допустимо сверление дополнительных пазов. Разрушение защитного покрытия деталей приводит к скорой коррозии и потере прочности.
Поверхность стоек должна быть ровной, края отверстий тщательно обработанными. Зазубрины и выступы препятствуют качественной установке наружного блока.

Пошаговая инструкция для монтажа климатической системы

При самостоятельном монтаже сплит-системы рекомендуется следовать следующему плану действий:

Выбор места под установку кондиционера. Для этого подойдет ровный вертикальный участок несущей стены без видимых повреждений. Следует помнить, что для минимизации энергетических потерь рекомендованная длина коммуникаций не должна превышать 15 метров. В непосредственной близости не желательно наличие посторонних предметов, препятствующих нормальному воздухообмену. Для монтажа наружного блока оптимальной считается северная или восточная сторона здания на открытом балконе или в непосредственной близости от оконного проема. Монтаж кронштейнов под кондиционер. В удобном для работы месте выполняется разметка в соответствии с размерами кронштейна для вашего кондиционера. Высверливаются отверстия под анкера и производится закрепление деталей. При этом необходимо добиться плотного прилегания к стене вертикальных стоек и горизонтальности полок. Крепление наружного блока. Он фиксируется на кронштейнах посредством болтов и гаек. При этом должен обеспечиваться его обдув со всех сторон, поэтому надо оставить достаточный зазор со стороны стены. Если удастся, смонтируйте козырек, защищающий от воды и падения сосулек. Крепление внутреннего блока. Его располагают строго горизонтально на некотором удалении от потолка. Отступа 10 см будет вполне достаточно. Сначала крепится к стене монтажная пластина, на которой потом фиксируется сам блок. Он не должен оказаться рядом с отопительными приборами и электрической проводкой. Подключение к электросети. К каждому кондиционеру прилагается инструкция со схемой включения. Выполнение этой работы надо доверить специалисту

Важно, чтобы подключение производилось через автомат аварийного отключения. Рекомендации по прокладке труб

Для циркуляции фреона используются медные трубы

Их прокладывают с небольшим запасом по длине на случай температурных деформаций. Соединения выполняются с использованием вальцевания. После монтажа все коммуникации покрывают теплоизоляционными материалами. Вакуумирование системы. С помощью вакуумного насоса из системы откачивается весь воздух и капли влаги, которые могли бы негативно отразиться на работе компрессора. Убедившись в полной герметичности оборудования, производят его заполнение хладагентом.

Монтаж кронштейнов и крепление наружного блока

Крепление внутреннего блока

Прокладка труб

Вакуумирование системы

Важно! Только после проверки стабильности работы климатического оборудования монтаж может считаться успешным. Установка любого технического устройства завершается пусконаладочными испытаниями. Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах

Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно

Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно

Установка любого технического устройства завершается пусконаладочными испытаниями. Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно.

Посмотрите видео о кронштейнах для кондиционеров

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

устройство издает шум, гудит, нарушая спокойствие соседей;
конденсат может испортить фасад здания или попасть на балкон снизу;
габаритный блок перекрывает обзор или вид и окна;
существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

монтажные работы проводятся на лицевой части многоэтажки;
пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
сплит-система расположена над пешеходными дорожками;
на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

от конструкции до потолка — не меньше 15 см;
от модуля до правой или левой стены — не меньше 30 см;
от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

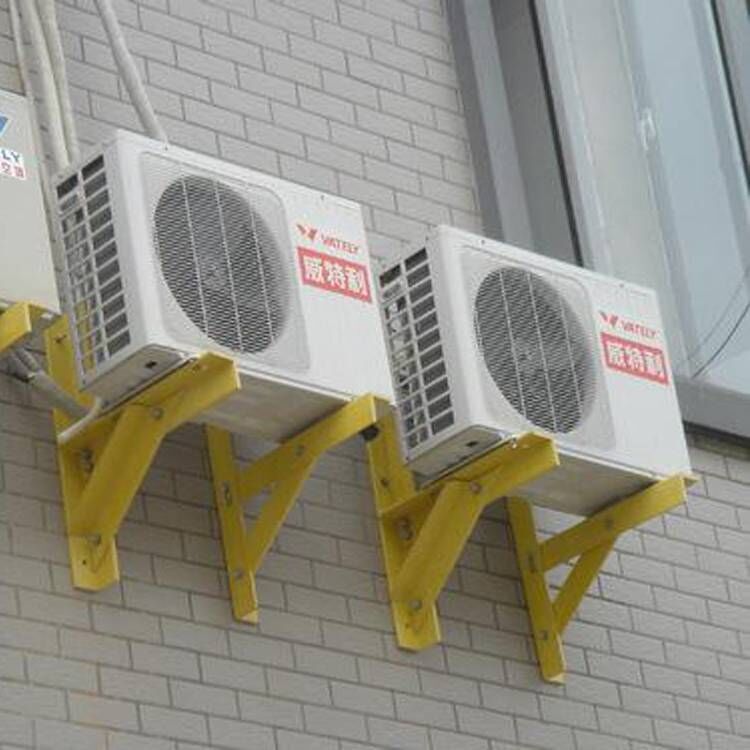

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Основные критерии выбора

Перед приобретением проверьте габариты и массу блока, который будет устанавливаться на кронштейны. Выбирайте те изделия, в которых граничные показатели допустимой нагрузки на порядок выше, чем необходимо в вашем случае. Это тот вариант, когда соблюдение нормативных требований с «запасом» продлит срок эксплуатации крепежей.
Пусть вас не привлекает сложность и дополнительная функциональность конструкции. Чем понятнее форма изделия и чем меньше на ней соединительных узлов, тем легче его установка и надежнее эксплуатация.
Практика показывает, что высокая цена не всегда гарантирует отличное качество, и напротив, неоправданная экономия на крепежах может стать причиной поломки дорогого кондиционера. Поэтому, лучше выбрать оптимальное соотношение – качественные материалы, надежная конструкция и приемлемая стоимость. И в этом случае следует прислушаться к советам продавца или рекомендациям производителей. Так вы сможете подобрать подходящие крепежи к каждой конкретной модели кондиционера.
Хороший кронштейн для крепления кондиционера должен иметь соответствующий сертификат. Ответственные производители обеспечивают свою продукцию документами, подтверждающими ее качество.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

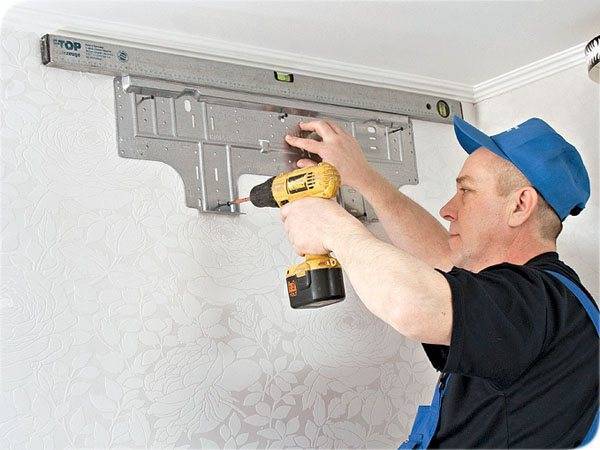

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

от бухты делается отрез необходимой длины;
края расправляются, и устраняются все заусеницы;
на концах устанавливаются заглушки и пробки;
надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Советы и рекомендации

Выбирайте кронштейн согласно весу и размерам наружного блока кондиционера. Проверьте технические характеристики кронштейна и убедитесь, что он способен выдерживать вес вашего кондиционера.
Учитывайте тип наружного блока кондиционера

Кронштейн должен быть подходящим для вашей модели кондиционера, чтобы обеспечить правильное крепление и стабильность.
Обратите внимание на тип стены, на которую будет устанавливаться кронштейн. В зависимости от материала стены могут потребоваться дополнительные приспособления или инструменты.
Проверьте возможность регулировки кронштейна

Иногда может потребоваться изменить угол наклона или направление наружного блока для оптимальной работы кондиционера.
Установите кронштейн на достаточной высоте, чтобы кондиционер не блокировал проход и не создавал помехи в области деятельности.
Приобретайте кронштейн у проверенного производителя или у официального дилера, чтобы быть уверенными в его качестве и надежности.
Следуйте инструкциям по установке, предоставленным производителем кронштейна. Неправильная установка может привести к неустойчивости и повреждению кондиционера.
Если у вас нет достаточного опыта или навыков для установки кронштейна, обратитесь к специалистам. Профессиональная установка гарантирует правильную работу и безопасность кондиционера.

Как выбрать кронштейны для крепления внешнего блока сплит-системы

Подключение трубок фреономагистрали

Разновидности установки кондиционера

Выбор места и основные требования для установки внутреннего и наружного блоков кондиционера

Основные критерии выбора
