Требования и монтаж котельной в частном доме — размеры и СНиПы

Требования к газовой котельной в доме из дерева

Основные правила установки настенного газового котла в деревянном доме, затрагивают три важных области:

• Нормы, оговаривающие минимальные требования к котельной.
• Правила подключения системы дымоудаления и вентиляции.
• Существующие правила пожарной безопасности.

Допустимые нормы обустройства газовой котельной внутри деревянного здания, оговаривают типы и виды внутренней отделки, систему безопасности, наличие пожарной сигнализации и средств пожаротушения.

Для установки котла в деревянном доме, нужно строгое соблюдение существующих требований. Газовая котельная является местом повышенной пожарной опасности, что потребуется учитывать при обустройстве.

Нормы помещения котельной

Требования к установке напольного газового котла отопления в деревянном доме, учитывают особенности эксплуатации и повышенную пожарную опасность, связанную с конструкционным материалом здания. В связи с этим, нормы указывают на необходимость соблюдения следующих требований:

• Объем помещения котельной рассчитывается, исходя из общей производительности отопительного оборудования. Газовый котел до 30 кВт, устанавливают в изолированном помещении не менее 9 м³. При условии, что высота потолков будет не менее 2,5 м.
• Разрешается расположение газового котла в любом техническом помещении деревянного дома. Санитарные нормы запрещают устанавливать отопительное оборудование в жилых комнатах, а также кухнях-гостиных. Некоторые ограничения затрагивают месторасположение котла в доме. Нормы ППБ запрещают оборудовать помещение котельной в подвале, но допускают, с несколькими оговорками, установку газового котла в цокольном этаже.
• Котельная огораживается от жилых комнат стеной. Для увеличения огнестойкости, стены покрывают специальными пропитками. В котельной устанавливают дверное полотно с минимальной шириной 80 см, не прилегающее внизу к коробу, для постоянного притока свежего воздуха.

Обязательно наличие естественного освещения, а также форточки для проветривания.

Если согласовать проект будущего дома с представителями газового хозяйства еще на этапе изготовления рабочих схем, можно избежать ненужных материальных затрат на переделку здания.

Организация вентиляции и дымоудаления

В деревянном доме, особое внимание уделяют установке приточно-вытяжной вентиляции и правильному подключению системы дымоотведения. Минимальные требования, распространяющиеся на котельную:

• Устройство вытяжки – диаметр вентиляционного канала, рассчитывается исходя из производительности котла – 8 см² на каждый киловатт мощности.
• Установка трубы дымоотведения осуществляется с соблюдением противопожарных расстояний и разрывов. Высота дымохода, рассчитывается, в зависимости удаленности от козырька кровли. Оголовок трубы нельзя закрывать декоративными элементами. Для увеличения характеристик тяги, рекомендуется установить дефлектор.

Не допускается, чтобы горизонтальный участок дымохода, имел суммарную длину более 3 метров. На всю систему дымоотведения, разрешается установить не более 2 поворотных муфт.

Некоторые требования к дымоходам и приточной вентиляции, оговариваются в правилах пожарной безопасности.

Пожарные нормы для котла на газе в доме из дерева

Пожарные правила затрагивают: размещение котла, обустройство котельной и монтаж системы дымоотведения:

• Размещение котла – оптимально использование под нужды котельной, отдельно стоящего здания, изготовленного из негорючих материалов: керамического или силикатного кирпича, пеноблоков, газобетона и т.п. Допускается установка котельной в доме, при условии, соблюдения условий ППБ.
• Пол и стены котельной облицовывают негорючими материалами. Если такой возможности нет, требования по пожаробезопасности, оговаривают необходимость частичной защиты поверхностей в месте расположения котла и проведения дымохода. Стены и пол защищают негорючими базальтовыми утеплителями. Дополнительную защиту, обеспечивают специальные противопожарные составы. Потребуется предварительная подготовка стен, потолка, полов, посредством обработки мастиками или пропитками, с высокой степенью огнестойкости.

При прохождении дымохода через плиты перекрытия и кровлю, используют специальную противопожарную разделку.

Огнестойкие материалы для стен, которыми рекомендуется облицевать поверхность – это штукатурные гипсовые растворы, ГВЛ плиты и др.

Правила устройства дымохода, условия его монтажа

Для безопасной эксплуатации отопительного агрегата, работающего на газе, требуется не только хорошая вентиляция в помещении, но и постоянное удаление продуктов горения топлива. Для этой цели предназначены дымоходные трубы, изготовленные по определённым правилам.

Внимание! В правилах устройства дымохода указана недопустимость его подключения к вентиляционному каналу. Причины такого запрета очевидны. Во-первых, вентиляция предназначена для обеспечения постоянной циркуляции воздуха

Во-первых, вентиляция предназначена для обеспечения постоянной циркуляции воздуха

Причины такого запрета очевидны. Во-первых, вентиляция предназначена для обеспечения постоянной циркуляции воздуха.

Во-вторых, он не может обеспечить эффективной тяги, тем самым не позволяя полностью использовать мощность котельного оборудования.

К устройству дымохода также предъявляются определённые требования. Они затрагивают как его конструкцию, так и материал её изготовления.

Вне зависимости от расположения выхода дымохода (через крышу или сквозь стену), он изготовляется из металлической трубы круглой формы. Использование труб, имеющих другое сечение, не допускается. При производстве дымохода применяется нержавеющая или углеродистая листовая сталь.

При монтаже дымохода необходимо соблюдать следующие требования:

• диаметр вытяжного отверстия трубы выбирается большего размера, чем у патрубка котла;
• на протяжении длины дымохода допускается не более трёх изгибов;
• металлическую трубу дымохода разрешается дополнить асбестобетонной трубой, но допустимое расстояние от неё до дымоходного патрубка не менее 500 мм;
• высота дымоходной трубы зависит от формы кровли и места её монтажа, определяется установленными нормативами;
• устанавливать защитный колпак на дымоход запрещается.

Требования к монтажу классического дымохода актуальны для напольных моделей, оснащённых открытой камерой сгорания. Для их установки чаще всего используется отдельное помещение. Большинство проблем, связанных с монтажом дымохода, отпадают при приобретении настенной модели котла.

Для неё используется более современный способ вывода продуктов сгорания — монтаж коаксиального дымохода. Он монтируется во внешней стене и выполняет одновременно две задачи — удаляет полученные при горении газа отходы и подаёт воздух, необходимый для работы горелки.

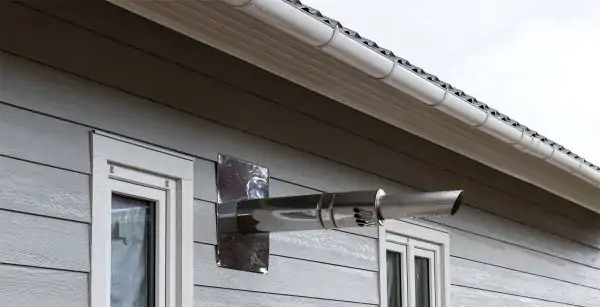

Фото 3. Коаксиальный дымоход для газового котла. Изделие состоит из нескольких частей, оно расположено горизонтально.

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

• До 30.0 кВт – 7.5 м3;
• от 30.0 до 60.0 кВт – 13.5 м3;
• свыше 60 кВт – 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

• На 1-м этаже.
• В цокольных или в подвальных помещениях.
• На чердаке.
• На кухне агрегаты до 35 кВт.
• Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
• Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
2. Примыкание к глухой сплошной стенке объекта.
3. Находиться на расстоянии 1 м от окна и двери.
4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
6. Высоту потолков более 2.2 метра.
7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Требования к котельной в частном доме 2019 снип. №4. Котельная в частном доме: требования к безопасности

Тот факт, что котельная – объект повышенной опасности, в объяснении не нуждается. Вопрос заключается в другом. Как же обустроить помещение так, чтобы обеспечить себе максимальную безопасность, комфорт и простоту доступа к оборудованию?

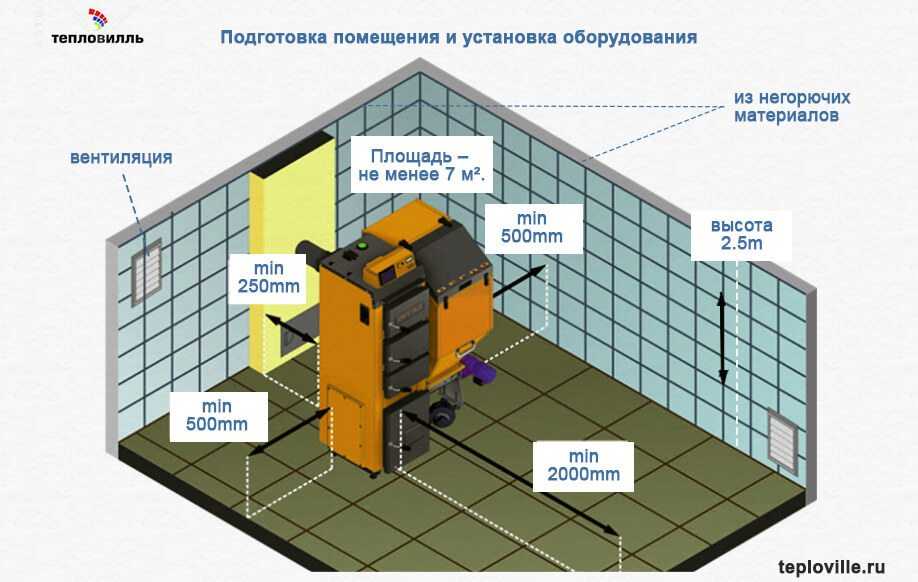

Общие требования к котельной в частном доме :

• стены должны быть выполнены из бетона или строительного кирпича . Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол необходима бетонная стяжка, также пол можно прикрыть листом металла;
• при установке настенного котла участок стены необходимо облицевать плиткой или покрыть листом металла;
• в помещении котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не касается только лишь топлива, которое будет храниться специальным образом;
• около котла следует оставить достаточно места, чтобы к нему мог быть осуществлен беспрепятственный доступ для эксплуатации, техобслуживания и ремонта. Если для котельной отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно составить схему расположения котла и прочих элементов;
• дверь, которая ведет из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП по котельным установкам II-35-67, Свод правил по проектированию автономных теплоснабжающих систем СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва

При установке газового котла следует учитывать следующие особенности:

• помещение, где будет располагаться все оборудование, должно быть по площади не менее 6 м2;
• высота помещения не менее 2,5 м;
• объем помещения – 15 м3и более;
• стены котельной, смежные с жилыми помещениями, должны иметь огнестойкость не менее 0,75 часов;
• минимальный размер оконного проема – 0,03 м2/1 м3помещения;
• наличие подиума под напольный котел высотой не менее 5 см;
• перед котлом должно оставаться свободное пространство площадью 1 м2, между оборудованием, стенами и прочими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
• обязательное наличие вентиляции и канализации ;
• ширина дверного проема не менее 80 см, дверь открывается наружу;
• для котлов мощностью более 350 кВт необходимо строить отдельное здание;
• если котельную располагают в пристройке, необходимо чтобы она была около глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не считая того, что необходимо выполнить все общие требования.

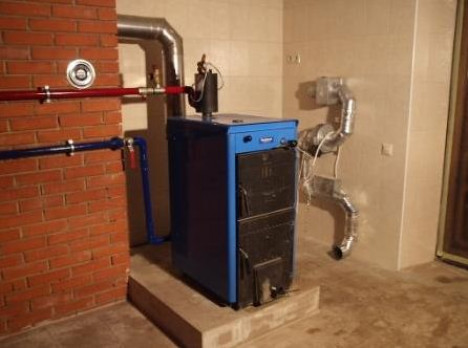

Котельные с тведотопливным котлом

В этом случае принять во внимание следует такие требования:

• расстояние от котла до ближайших стен и предметов – от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см2оконного проема;
• дымоход по всей длине должен иметь одинаковый диаметр и как можно меньшее количество поворотов;
• внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м2;
• при использовании котла на угле необходимо делать проводку скрытого типа , так как угольная пыль отличается повышенной взрывоопасностью;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
• стены, выполненные из недостаточно огнестойких материалов, обшивают листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Список требований таков:

• в котельной, а лучше за ее пределами, необходимо разместить металлический толстостенный резервуар объемом не менее 1,5 м3. Из него топливо будет поступать в бак котла. К резервуару должен быть обеспечен свободный подъезд;
• от горелки котла до противоположной стены должно быть не менее 1 м пространства.

Котельная с электрическим котлом

Электрический котел не сжигает топливо, не шумит и не пахнет. Под него не обязательно выделять отдельное помещение, да и к вентиляции особых требований нет. Единственное что необходимо помнить, так это то, что токопроводящие клеммы котла должны быть заземлены.

Согласование проекта

Проект газовой котельной передается на согласование в газовую службу.

Только проектной документации недостаточно, домовладельцу придется приложить к нему пакет документов:

• технический паспорт котельного оборудования;
• санитарно-гигиеническое заключение;
• инструкция по эксплуатации агрегата и сертификат его соответствия техническим требованиям.

В зависимости от сложности проекта процесс согласования длится до трех месяцев. Если у специалистов-газовиков претензий к проекту нет, его заверяют печатью и возвращают заказчику. Теперь он может приступать к монтажу котла. При наличии каких-либо замечаний по проектной документации последняя возвращается на доработку, а затем проходит процедуру согласования повторно.

Как сделать освещение и вентиляцию в котельной частного жилого дома по нормам Республики Беларусь (РБ)

Согласно изменению №9 к названному СНиП в частных топочных обязательно нужно организовать освещение и обособленный вентиляционный канал, обеспечивающий полную замену воздуха в помещении не реже 1 раза за час.

Кроме того, для частных топочных нужно купить автоматизированные отопительные котлы с высокой степенью защиты от внештатных ситуаций, т.е. должно быть предусмотрено автоматическое отключение газового прибора при необходимости.

Ознакомиться со сравнительными характеристиками, описанием и фото отопительных котлов на газу белорусского и зарубежного производства Вы можете в статье «».

О том, как обеспечить правильное удаление продуктов сгорания из частной мини-котельной, Вы узнаете из статьи «Требования к монтажу дымовых труб (дымохода) в котельных жилых частных домов».

Требования к линейным размерам

Линейные размеры – это ширина, высота и длина помещения. Они тоже играют определенную роль как в удобстве пользования топочным помещением, так и в соблюдении техники безопасности при эксплуатации оборудования.

Высота потолков должна быть строго больше двух метров – здесь сомнений быть не может, да и вряд ли кому-то понадобится делать более низкую комнату. С периметром же могут возникнуть некоторые неясности. На определение ширины и длины комнаты влияет несколько факторов. Вообще, можно делать их какими угодно, главное – соблюсти требования к высоте и объему. Однако есть еще один важный момент, а именно, — ширина проходов. Стоит представить себе общий вид типичной котельной – это квадратное (или прямоугольное) помещение, посреди которого стоит нагревательный прибор, а от него отходят разные трубы. Так вот со всех сторон между этим котлом и стенами должны быть зазоры достаточного размера. В частности, между входом и фронтальной частью агрегата проход должен иметь ширину не меньше метра. Это нужно не только для удобства обслуживания, но и для обеспечения нормальной циркуляции воздуха.

Рассчитать необходимую площадь довольно просто, для этого можно применить простейшую геометрическую формулу: S = V/h = a*b, где S – это искомая площадь, V – объем помещения, который указан выше, h – также известная высота (возьмем ее равной 250 см., для удобства), a и b – стороны пола (или потолка, как больше нравится). Подставив имеющиеся цифры, легко определить нужный размер. Стоит отметить, что рекомендуемая площадь составляет 4 квадратных метра на каждый используемый котел, можно ориентироваться на эту цифру при проектировании своего топочного помещения. Таким образом, проблем с формированием основной «коробки», в которой будет установлен котел, возникнуть не должно. Если делать все так, чтобы было, где развернуться, нужные цифры окажутся автоматически соблюденными.

Рассмотрим основные условия монтажа дымохода

Конструкция дымохода должна быть герметична и исключать попадание в помещение, где установлен агрегат, продуктов горения.

Диаметр дымохода, его сечение должны соответствовать параметрам и техническим условиям эксплуатации вашего газового котла.

Для обеспечения нужной тяги верхнего срез трубы дымохода устанавливают выше самой высокой части крыши, это исключит затягивание наружного воздуха внутрь. Такая конструкция не обязательна для котлов, оборудованных системой принудительного удаления сгоревших газов с помощью специального вентилятора. При этом, зачастую, используется так называемый «коаксиальный дымоход», который состоит из двойных труб разного диаметра, вставленных одна в другую. За счет такой конструкции реализуется подача в камеру котла воздуха снаружи через канал, образующийся между внешней и внутренней трубой. При контакте с внутренней горячей трубой этот воздух нагревается, что увеличивает эффективность работы котла.

Место расположения отопительного узла обязательно должно вентилироваться. С одной стороны, должен быть выход в систему вентиляции всего здания, с другой должен обеспечиваться приток свежего воздуха через дверь или с улицы.

Некоторые особенности расположения напольного газового котла в доме

Пол, на который устанавливается котел, должен соответствовать параметрам, рассмотренным выше. Место выбирается вдали от источников открытого огня и должно учитывать возможность беспрепятственного доступа к агрегату с любой стороны. При работе напольный индивидуальный газовый котел может создавать некоторый уровень шума, тем более если он оборудован вентилятором. Поэтому, зачастую, такой агрегат устанавливают подальше от жилых помещений, в подвал или цоколь.

Особенности установки газовых настенных котлов в квартире

Начнем с того, что самое популярное место установки таких отопителей — на кухне с газовой плитой, потому что она спроектирована с учетом всех требований для подобного оборудования. А значит, установив навесной газовый котел на кухне, будут соблюдены все нормы и стандарты

И, что немаловажно, это снизит затраты на коммуникацию необходимых энергоносителей. Отметим еще несколько особенностей:

• стена для монтажа котла должна быть надежной и выдерживать вес всего устанавливаемого оборудования;
• если стена выполнена из горючего материала, то между ней и котлом необходимо проложить специальную прокладку из пожаробезопасного материала толщиной не менее 3 мм, а само газовое оборудование должно располагаться на специальном креплении, чтобы расстояние от стены было более 4,5 см;
• также рассчитывайте минимальные расстояния до стен и потолка – зазор между ними и стенками агрегата отопления планируется не более 50 см. А расстояние до пола должно превышать 80 см.

Помните! При установке газового котла выполнение требований к помещению и дымоходу обязательно!

Советуем также почитать:

Установка газового котла в объединенных кухнях

В современном строительстве активно практикуется обустройство квартир-студий или планировок, при которых гостиная и кухня объединяются в одно большое пространство. Конечно, у такого решения есть масса достоинств – например, появляется большая часть свободного пространства, отлично подходящего для реализации всевозможных дизайнерских идей.

Проблема в том, что газовыми службами подобные планировки расцениваются как жилые, поэтому установка любого газового оборудования в них запрещена. В студиях эту проблему решить не получится, а вот при объединении гостиной с кухней возможны варианты.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.
