Как сделать своими руками котел отопления для частного дома

Принципы самостоятельного конструирования

Конструирование котла условно можно разбить на четыре части: теоретические расчеты, составление схемы будущего котла (или коррекция имеющейся схемы), приобретение необходимых компонентов и непосредственно сборка и налаживание.

Ключевым моментом в самостоятельном конструировании является расчет параметров будущего котла. По известным формулам, рассчитывается объём отапливаемого пространства в кубометрах. Следующим этапом будет расчет выходной мощности котла, независимо от типа топлива. При расчете мощности необходимо использовать поправочный коэффициент, учитывающий теплоизоляцию помещения.

Зная необходимую мощность можно определяться с типом топлива и соответственно с конструкцией котла.

Конкретные схемы и расчеты в статье не приводятся — это материал отдельной брошюры. Формат этого материала предусматривает лишь предварительное ознакомление и теоретическое обоснование для самостоятельного моделирования. Даётся общее направление поиска необходимой для конструирования справочной информации.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как сделать индукционный котел своими руками? Как сделать самодельный электрокотел для отопления? Котел отопления своими руками: необходимые чертежи и особенности изделий Самодельные котлы отопления на твердом топливе: пошаговая инструкция сборки и особенности

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Как вам статья?

Мне нравитсяНе нравится

Поэтапная технология изготовления твердотопливного котла своими руками

Изготовить высокотехнологичное оборудования в домашних условиях не получится, но и простой котел на дровах, угле вполне подойдет для отопления дома любой площади. Главное – правильно создать схему, рассчитать параметры мощности с учетом протяженности сети, наличия ответвлений трубопровода и других нюансов.

Инструменты и материалы для работы

Набор инструментов:

• сварочный агрегат;
• болгарка с дисками для отрезания и шлифовки металла;
• дрель со сверлами по металлу;
• газовые ключи: №1, 2;
• молоток;
• рожковые или откидные ключи, отвертки;
• пассатижи;
• угольник.

Материалы:

• лист стали толщиной от 5 мм для котла, толщиной от 7 мм для колосниковой решетки;
• стальные уголки 50х50 для каркаса котла;
• листовая сталь нержавеющая для накопительной емкости;
• трубы из стали для теплообменника в виде змеевика диаметром в 32–50 мм.

В соответствии с чертежом могут понадобиться дополнительные материалы. Пригодятся средства индивидуальной защиты – перчатки, маска, очки.

Изготовление корпуса и теплообменника твердотопливного котла

Чаще всего корпус работает как топочная камера, потому является основой конструкции. Чтобы стенки не деформировались под воздействием тепла, ограждающую конструкцию делают двухслойной, в пространство между листами засыпается сухой чистый песок – он снижает нагрев, служит фиксатором стабильности формы.

Наружная и внутренняя оболочки корпуса каркасные. Чтобы увеличить жесткость, для упрочнения конструкции стенки камеры сгорания обшиваются стальным уголком или ребрами жесткости из металлического профиля.

Передняя стенка прорезается под отверстия для подзольника и дверцу бункера. Удобнее всего сначала наметить зону резки мелом, потом просверлить несколько отверстий по углам чертежа, затем резать.

После выполнения заготовок для корпуса, приступают к формированию теплообменника. Потребуются детали из водопроводной трубы нужного сечения, их стыковать сваркой в герметичный контур максимально возможной протяженности – это увеличит площадь соприкосновения с нагревателем, повысит эффективность прибора.

Этап сборки

Все заготовки и элементы надо собрать. Продумывая, как сделать котел, лучше производить сборку на месте монтажа, особенно при массивности готовой конструкции. В точке установки сначала укладывается бетонный фундамент, крепление агрегата анкерами, поэтому постамент оснащается закладными, фиксация сваркой.

Собирается дровяной котел своими руками с корпуса, затем оборудуется деталями и обшивкой. Перед сваркой с деталей снимается фаска, после швы зачищаются от шлака и шлифуются. Швы осмотреть, проверить их герметичность. При выявлении пропусков, проварить заново.

Следующий этап – установка колосниковой решетки и теплообменника. К контуру отопления змеевик присоединяется сваркой, с учетом угла наклона, чтобы теплоноситель транспортировался естественным путем.

После сборки вся конструкция окрашивается жаростойкой краской. Сначала поверхность корпуса шлифуется, затем грунтуется, только после этого окрашивается. Красить в 2 слоя, предварительно просушив один слой, затем нанося второй.

Если остались вопросы, то поможет видео – как сделать водяной котел своими руками:

Простейший котел из трубы своими руками по силам сделать начинающему мастеру. Подойдет баллон из-под сжиженного газа – стальная конструкция отличается толщиной и прочностью, что как раз требуется для изготовления твердотопливного нагревателя.

Обычное печное отопление: достоинства и недостатки

В нашей стране традиционно дома отапливались кирпичными печами, но постепенно этот вид обогрева вытеснили водяные системы. Все это потому, что наряду с достоинствами имеет простое печное отопление массу недостатков. Сначала о достоинствах:

• Печь большую часть тепла передает тепловым излучением, а оно, как выяснили ученые, лучше воспринимается нашим организмом.
• Русская или какая иная отопительная печь имеет колоритный внешний вид, часто есть возможность наблюдать за открытым пламенем.
• Можно сделать кирпичную печь с дымоборотами для более полного использования вырабатываемого тепла.
• Отопление этого типа энергонезависимое — не зависит от наличия электричества.
• Есть модели печей для отопления второго этажа (за счет отопительного щитка с дымовыми каналами).

Сегодня печное отопление воспринимается больше как экзотика, так как встречается очень нечасто. Нельзя поспорить, что находится возле теплой печки очень приятно. Создается какая-то особая атмосфера. Но имеется и множество серьезных недостатков:

• Неравномерность прогрева — возле печи жарко, в углах — холодно.
• Большая площадь, занимаемая печью.
• Отапливаются только те комнаты, в которые выходят стенки печи.
• Невозможность регулировать температуру отопления в отдельных помещениях.
• Низкий КПД. Для обычных печей 60% — это уже очень хороший показатель, в то время как современные отопительные котлы выдавать могут 90% и выше (газовые).
• Необходимость частого обслуживания. Растопить, регулировать заслонки, вычищать угли — все это регулярно и постоянно. Не всем это доставляет удовольствие.

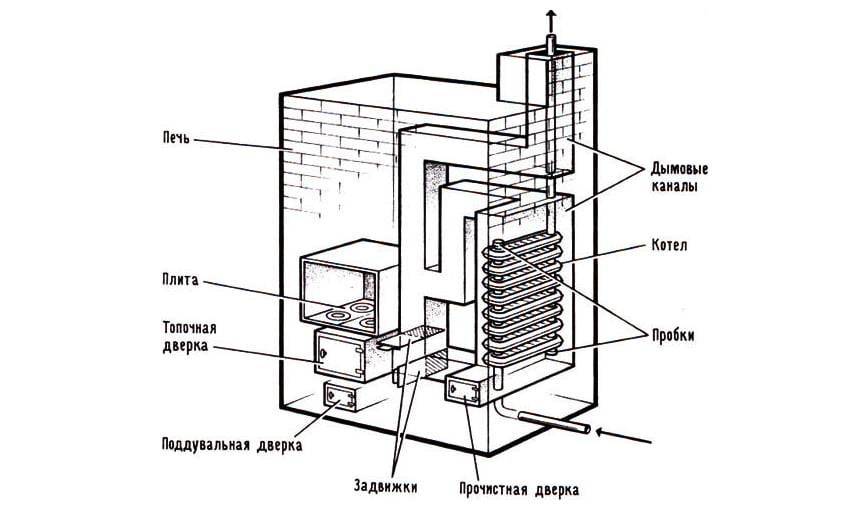

Как видите, недостатки значительные, но некоторую их часть можно нивелировать, если встроить в печь теплообменник, который подключить к системе водяного отопления. Такую систему еще называют печное водяное отопление или печное отопление с водяным контуром.

Расчеты для самодельного газового котла отопления

Газовые котлы своими руками нужно делать, только точно рассчитав все. Если это сделать правильно, оборудование сэкономит владельцу не только разовые затраты, но и эксплуатационные.

Изготавливать агрегат необходимо, учитывая потери тепла в каждом помещении, где будет проведено отопление. Нужно понимать, что даже в случае если комнаты одинаковые, теплоотдача в каждой будет разной. Лучше всего расчеты проводить с небольшим запасом. При этом схема помещения не подойдет, лучше отталкиваться от реальных размеров

Важно все проверить несколько раз, чтобы точно исключить возможность появления ошибки, ведь она может привести в будущем к перерасходу топлива и увеличению затрат

Чтобы газовые котлы, созданные своими руками, работали, как положено, нужно:

• рассчитать всю гидравлическую систему;
• учесть расходы на дымоотвод, включая дефлектор;
• заранее определиться с диаметром труб;
• установить нужную мощность насоса;
• и рассчитать сопротивление системы.

Если все вычислить правильно, каких-либо сбоев быть не должно.

Многие задумываются о том, чтобы создать автономное отопление своими руками. В основном это связано с ценой на котлы. Существует масса чертежей, на которых указано, как сделать все самостоятельно. Но в случае с газовым оборудованием, нужно помнить, что всё оно должно проходить обязательную сертификацию.

Источник

Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

• Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
• Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
• Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
• Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
• Уровень, рулетка и карандаш (маркер) для нанесения разметки;
• Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем. Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

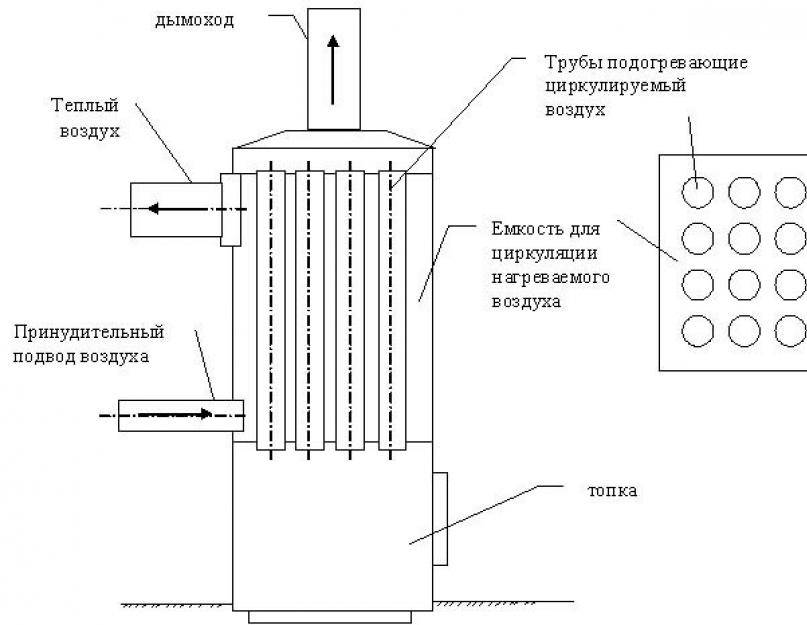

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.

Котел своими руками

Весь процесс можно разделить на этапы:

• Подбираются подходящие чертежи;
• производят расчеты требуемой энергии для выбранного размера помещения. Из чего получается необходимый объем котла. А также рассчитывается вся гидравлическая система, учитываются расходы на дымоотводную трубу с дефлектором, определяют какого диаметра нужны трубы, подбирается насос нужной мощности, рассчитывается сопротивляемость системы;
• далее подбирается соответствующие материалы и инструменты;
• выбор и подготовка места для установки агрегата;
• непосредственное изготовление.

Нюансы изготовления

И здесь иметь в виду следующие особенности:

• Ни в коем случае без соответствующего разрешения специалиста газовой службы нельзя производить подключение самодельного устройства к центральной магистрали;
• Для получения такого разрешения вы должны показать прибор специалисту -аналитику организации;
• Все детали для котла должны иметь сертификаты соответствия и паспорта;
• При изготовлении следует четко пользоваться чертежными данными.

Необходимы материалы

Лучше сразу запастись всем необходимым для работы. Понадобится: прибор для сверления, для зажима и захвата труб, ватерпас, уголки, измерительная лента, металлическая труба, стальной лист, газопроводный патрубок, дверка для печки, глина, терморегулятор, автоматическая система, аэродинамическое устройство,  устройство для сваривания деталей, оцинкованная жесть.

Заметка: Терморегулятор и дефлектор лучше приобрести промышленного производства, а не мастерить своими руками.

Процесс изготовления

Для создания котла своими руками лучше выбрать напольную модель. Он может быть установлен внутри жилища, в гаражном помещении или на улице.

1. Агрегат ставится на специально подготовленную основу, для которой вырывается яма 80 см в глубину и шириной равной ширине устройства. На дне делается песочная подушка, которую следует хорошо пролить водой и дать напитаться. Затем сверху насыпают щебень либо битый кирпич.
2. Собирается опалубка и каркас из арматуры. Опалубка заливается раствором бетона. Через 24 часа опалубку следует убрать, а на ее место насыпать смесь из гравия и песка. Все это закрывается влагоизоляцией, в качестве которой можно использовать гудрон.
3. Далее делается кирпичная стенка для защиты стены от горячего котла. И приступать к непосредственному конструированию.
4. Котел варится по чертежу. Для того, что бы сделать теплообменник, понадобится наличие стальной емкости и сорока или пятидесяти сантиметровой медной трубы. Снизу и сверху в баке делаются отверстия в соответствии с диаметром трубки. На концах трубы устанавливаются и запаиваются фитинги.
5. При запуске устройства посредством горелки нагревается медная спираль, которая будет передавать тепло баку. А уже бак будет способствовать подогреву воды.
6. Как уже говорилось ранее, прибор для автоматизации работы, прибор для поддержания постоянной температуры и аэродинамическое устройство лучше приобрести, т. к. сделать их самостоятельно крайне сложно.
7. Установка дефлектора производится в верхнюю часть дымохода. Он выполняет роль вытяжки. Вполне подойдет модель в виде стального конусного зонтика.
8. Автоматика собрана из таких элементов, как блок управления пламенем, защитное устройство от перегревания, контролер тяги, предохранительный вентиль.

На заметку: Для оптимального функционирования вашего прибора нужны все эти приспособления.

В дымоходе монтируется вытяжка для более легкого удаления продуктов горения. Для которой понадобится небольшой вентилятор и решетка. Вентилирующее устройство ставится внутрь у конца наружней трубы. Решетка крепится на край трубы. Она служит для того, чтобы в дом не попадал различный мусор.

Также может быть предусмотрен устройство бесперебойного питания на случай внезапного отключения электроэнергии, а приспособление для для стабилизации будет защищаться ваше устройство от перегрузок при возможных скачках напряжения. На рынке огромное разнообразие различных стабилизаторов и бесперебойников, на любой цвет и вкус. Конечно его также можно попробовать собрать самостоятельно, но это уже другая история.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

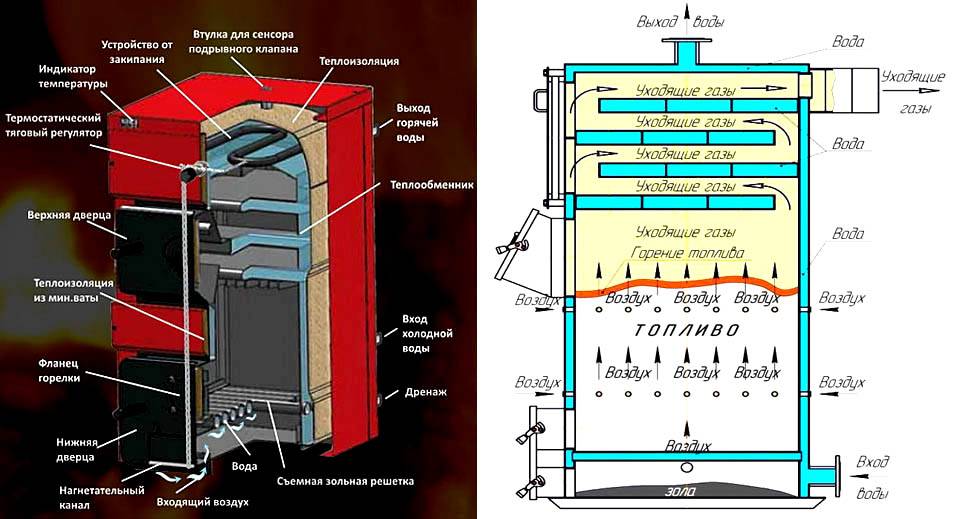

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

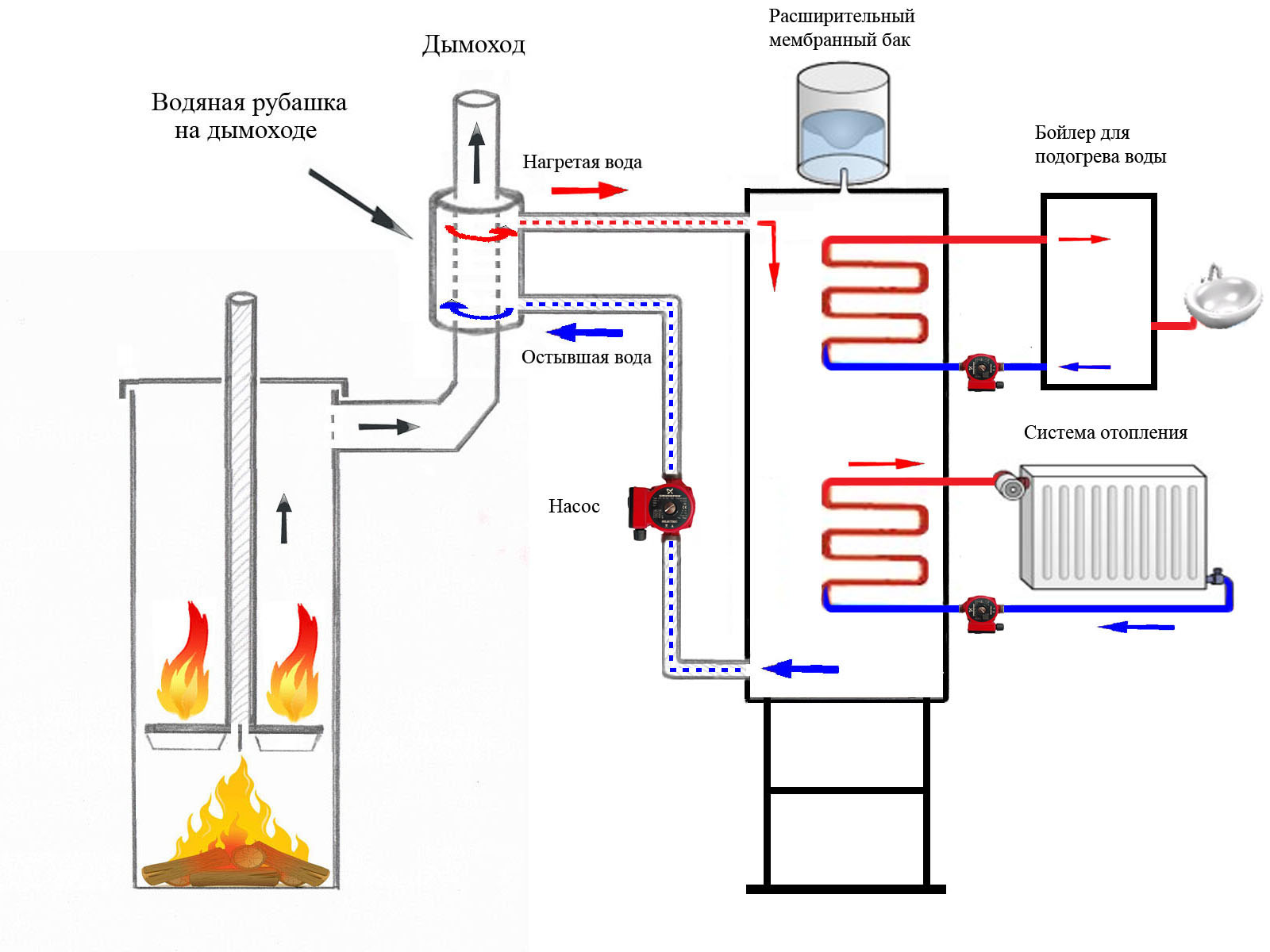

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

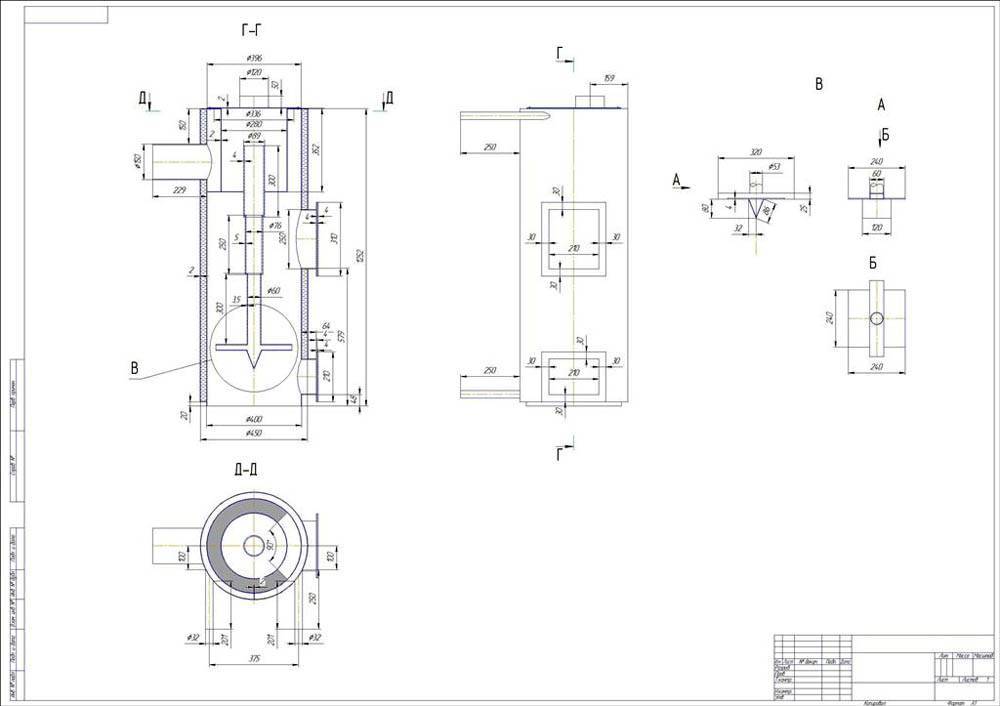

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

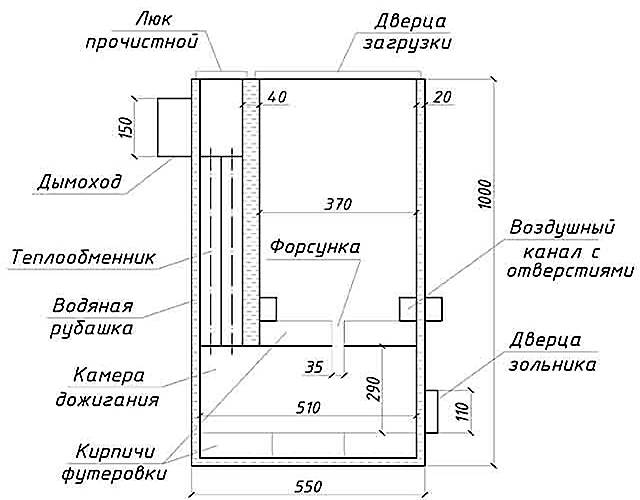

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Разновидности котлов отопления

Для изготовления котла нужен опыт проведения сварочных работ

Ассортимент отопительных агрегатов позволяет подобрать установку по финансовым возможностям и личным предпочтениям владельцев

При выборе устройства целесообразно обращать внимание на тип топлива

Специфика твердотопливных моделей

В сельской местности или при желании сэкономить на топливе можно устанавливать дровяной, брикетный, угольный агрегат. В линейку твердотопливных моделей также входят котлы на опилках и коксе. Все устройства отличаются экологичностью и безопасностью. По принципу работы бывают:

• Классические – нагревают помещение посредством прямого сжигания топливных материалов. Закладка производится через 5-6 часов.
• Пиролизные – функционируют по принципу дожига газа, выделенного в камере сгорания. Топливо загружается раз в 12-14 часов.

При самостоятельном изготовлении модели на твердом топливе нужно организовать дымоход с качественной тяги, место под топливо.

Характеристики электрокотлов

Электрический котел можно сделать своими руками из старого газового баллона

Электрический тип отопителей отличается компактностью, бесшумной работой, доступной стоимостью. Изделия различаются по типу нагревающих элементов:

• На ТЭНах. Модификации с трубчатым нагревателем подходят для напольной и настенной установки. Недостатком является образование накипи на ТЭНе.
• На электродах. Подойдут для системы из 1-2 батарей или большого помещения. Устройства производительны, быстро греют воду, но чувствительны к ее химическому составу.
• Индукционные. Быстро разогревают теплоноситель любого типа, имеют КПД в 100 %, оснащаются системой защиты от перегрева.

Особенности газовых устройств

Газовый отопитель можно подобрать по нескольким параметрам:

• Количество контуров. Одноконтурные варианты работают только на обогрев, двухконтурные помимо обогрева подключаются к системе ГВС.
• Способ нагрева воды. Применяется проточная колонка или встроенный бойлер на 150-180 л.
• Количество теплообменников двухконтурной модификации. Единый битермический элемент греет воду на отопление и ГВС. У агрегатов с двумя теплообменниками первичный задействуется для отопления, вторичный – для горячего водоснабжения.
• Тип камеры сгорания. Котел с открытой тягой ставится в отдельном вентилируемом помещении и оснащается вертикальным дымовыводом, т.к. забирает воздушные массы естественным способом. Закрытое оборудование оснащается коаксиальной дымовыводной трубой, расположенной по горизонтали, а воздух в него подается вентилятором или кулером.
• Способ розжига. Электрический применяется для приборов, горящих непостоянно. Модификации с пьезовым розжигом включаются вручную.

Котлы отопления на жидком топливе

В качестве жидкого топлива используется солярка, масло, бензин

Дизельный отопительный агрегат устанавливается на даче, в загородном или частном доме в соответствии с требованиями пожаробезопасности. Он находится в специальном помещении с качественной вентиляцией или мощной вытяжкой. Для хранения жидкого топлива используются специальные емкости. Преимущества жидкотопливных вариантов – высокие показатели мощности и производительности.
