Преимущества электрических котлов компании Protherm
В отличие от газовых, твердотопливных и дизельных котлов отопления не выделяют при своей работе никаких вредных продуктов, им не нужен дымоход и различные дополнительные устройства.
Так, электрический котел Protherm Скат 9к, впрочем, как и остальные модели линейки электрических котлов компании, полностью автоматизирован, на лицевой поверхности корпуса установлен ЖК-дисплей, который отражает установленные показания. В комплект поставки входит подробная инструкция на электрокотел Протерм Скат 9, где указаны все действия для достижения слаженной работы агрегата.
Владельцу достаточно выставить нужную температуру, и в дальнейшем ее будет поддерживать автоматика, с высокой точностью до одного градуса. После достижения комфортной температуры термостат подаст сигнал на блок управления котла, который выключит подачу электроэнергии. Электрические котлы безопасны, ведь автоматика следит не только за температурой теплоносителя, но и за его давлением.
Для предотвращения резких скачков напряжения выход котла на максимальный режим осуществляется ступенчато. Двухконтурный электрический котел Скат любой модели кроме отопления нагревает воду для системы горячего водоснабжения (ГВС).
Электрические отопительные котлы чрезвычайно компактны и отлично вписываются в любой интерьер. Настенные электрокотлы Протерм Скат могут обогреть площади от 60 до 280 м2 и прекрасно подойдут для отопления квартир, загородных домов, дач и офисов. Особенно хорошие отзывы на электрокотел Протерм Скат 6 квт, который может обеспечить небольшой офис теплом и горячей водой. Есть пример, когда владелец установил выносной бак, вода в котором нагревается ночью, т. к. в регионе действует ночной тариф, а днем отдает тепло в помещение.
На чем можно сэкономить?
Электрическое отопление является довольно затратным, по сравнению с газовым. Чтобы сделать его экономичным, рекомендуется учитывать следующие советы:
- Приобретите электроэнергии и включайте отопление в ночное время. Днем, как правило, все на работе и необходимость в функционировании котла отсутствует. Лучше хорошенько протапливать помещение ночью, ведь в это время цена за 1 кВт электроэнергии будет значительно меньше.
- Используйте автоматику, которая позволит включать отопление в определенное время либо только при понижении температуры на установленное значение. В этом случае агрегат будет работать только по крайней необходимости.
- Наиболее высокий прогрев радиаторов достигается путем размещения котла в самой нижней точке отопительной системы.
- Добавьте в систему отопления современное решение – , он позволит более эффективно использовать расходуемое тепло по всему помещению.
- Возвращаемся к использованию двухтарифных счетчиков. Еще один вариант их рационального использования для отопления – купить теплоаккумуляторы. Данные емкости с водой могут прогревать помещение в течение всего дня, при этом жидкость будет нагреваться в ночное время (когда электричество будет стоить гораздо меньше).
Видео-инструкция подключения электрического котла своими руками
На мировом рынке отопительного оборудования пользуется популярностью продукция компании Protherm, благодаря надежности и высокому качеству. Ее оборудование поставляется во многие страны для корпоративных и частных клиентов. Потребитель может легко подобрать отопительное оборудование, ведь модельный ряд достигает почти 100 позиций, в том числе:
- электрические, газовые, дизельные котлы различных модификаций;
- накопительные и проточные водонагреватели;
- различные датчики и автоматика для отопительных агрегатов.
В линейке отопительной техники марки PROTHERM линия электрических котлов для отопления представлена серией Скат. Компания создала широкую сеть сервисных центров, которые обеспечивают бесперебойную работу отопительного оборудования компании адаптированного к условиям России. Поэтому купить электрический котел Протерм Скат, выгодно из-за наличия сети сервисного обслуживания. На официальном сайте компании представлен каталог продукции Protherm на 2016 год. В нем содержится самая актуальная информация об отопительных агрегатах производимых компанией.
В каталоге компании на 2016 настенный электрический котел Protherm Скат представлен 8 моделями с мощностями от 6 кВт до 28 кВт. Оборудование с буквой «К» подключается к сети 220/380 В. Все модели этой линейки электрических котлов двухконтурные. Компания выпускает и линейку моделей одноконтурных котлов в их названии присутствует аббревиатура – «KR 13». Одноконтурные котлы выпускаются в том же диапазоне мощностей, как и двухконтурные. Габариты и вес всех моделей одинаковы и их основное отличие – мощность, зависящая от набора установленных ТЭНов и напряжения питания (220/380 В).
Каталог предоставляет основные параметры на электрический котел отопления Protherm базовой модели:
Инструкция ↑
- Котел устанавливается специалистом согласно проектной документации.
- Перед запуском специалист проводит инструктаж потребителей по принципам работы оборудования.
- Перед включением котла, необходимо подключить его к сети, открыть краны на контуре отопления и проверить уровень давления в системе (оно должно быть в пределах 1-2 бар).

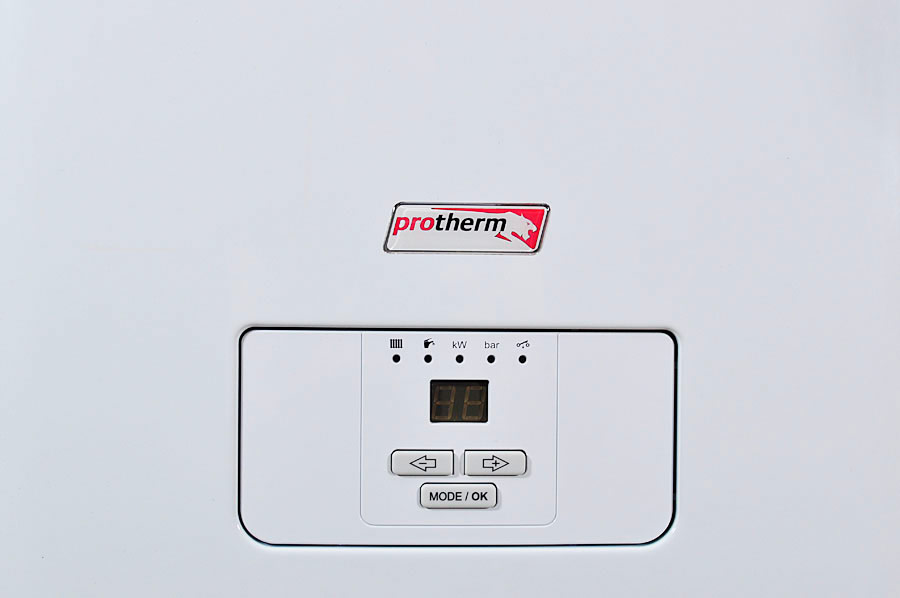

- На дисплее отображаются параметры настроек.
- Потребитель устанавливает необходимую температуру для системы отопления, контура водоснабжения (при подключении бойлера) и необходимую мощность.
- В случае снижения давления в системе, на дисплее мигает лампочка «бар». Это говорит о необходимости добавления воды в систему. Если давление все равно снижается, нужно обратиться к специалисту.
- При долговременной остановке котла, потребуется отключить его от электросети и перекрыть краны. Если это происходит в зимний период, нужно слить воду из системы, чтобы не допустить замерзания.
Внимание: Использовать для чистки котла абразивные или другие химические средства запрещено. Поверхность корпуса можно протереть влажной тряпкой, а после этого вытереть насухо. 8
Любые неисправности в работе оборудования диагностируются электроникой и на дисплей выводится информация с кодом ошибки. Номера кодов расшифровываются в инструкции. 9. Если котел неисправен, например, из теплообменника начала капать вода или он замерз, включать его в сеть запрещено. Нужно вызвать специалиста для проведения диагностики и ремонта. 10. Заменять детали котла можно только оригинальными запчастями
8. Любые неисправности в работе оборудования диагностируются электроникой и на дисплей выводится информация с кодом ошибки. Номера кодов расшифровываются в инструкции. 9. Если котел неисправен, например, из теплообменника начала капать вода или он замерз, включать его в сеть запрещено. Нужно вызвать специалиста для проведения диагностики и ремонта. 10. Заменять детали котла можно только оригинальными запчастями.
Технические характеристики и внешний вид
Сам отопительный прибор помещен в аккуратный, небольшой по размеру корпус, габариты которого следующие: высота — 740 мм, глубина — 310 мм, ширина — 410 мм.
В комплектацию агрегатов входят следующие конструктивные элементы:
- циркуляционный насос;
- автоматический воздухоотводчик;
- расширительный бак, объем которого составляет 7 литров.
Вам не придется тратить много сил и времени на установку обвязки, достаточно подсоединить к котлу трубы и радиаторы, заполнить систему теплоносителем и после этого ее можно протестировать.
Модели, мощность которых составляет 6 и 9 кВт, могут функционировать как от однофазных, так и от трехфазных сетей. Более мощные агрегаты являются трехфазными. Отопительные приборы хорошо справляются с перепадами напряжения и не оказывают на сети перегрузки — здесь предусмотрено ступенчатое наращивание мощности. Наиболее высокая сила тока в цепи при работе ТЭНов достигает до 50 А. Максимальное давление теплоносителя в системе равно 3 Атм, температурный режим достигает 85°С.
Осуществляя подключение электрических котлов Protherm к электрической сети, обязательно удостоверьтесь в том, что сечение проводов соответствует потребляемой мощности. В комплектацию электрических котлов Протерм входят удобные панели управления. На них находятся светодиодные индикаторы и жидкокристаллические дисплеи.
Предусмотрены системы самодиагностики — коды ошибок показываются на встроенных экранах. Для возможности создавать максимально комфортную атмосферу в помещении применяются терморегуляторы. В качестве системы безопасности выступают датчик перегрева, защита от замерзания, датчик давления, предохранительный клапан, а также система антиблокировки циркуляционного насоса.
Где купить котел
Для того чтобы выбрать газовый котел Protherm, необходимо перейти на страницу официального интернет магазина: protherm.ru.
На сайте можно найти ближайшие торговые и сервисные точки моделей Protherm Gepard, например для Москвы:
- «ГК ПРОЕКТ».
- .
- ООО «УниЭнергоТех Трэйд».
- ООО «ТермоСтрим».
- ООО «Инкомплекс».
- ООО «Комфорт-Эко».
- ООО «Левада».
- ООО «СТИ Сервис».
- ООО «Энергобыт Сервис».
- ООО «ЛЕКС плюc».
Кроме того на сайте можно ознакомится со всеми новинками котлов, их техническими характеристиками и производственными инструкциями.
Специалисты сайта помогут выбрать модель Protherm Gepard, которая максимально подойдет под тепловые нагрузки объекта теплоснабжения.

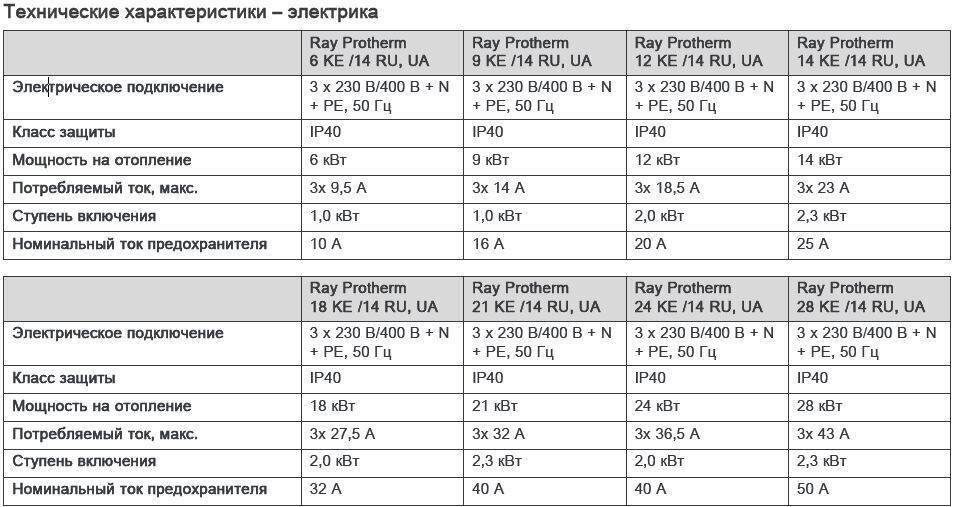

Технические характеристики электрических котлов Протерм Скат
В основном продукция этой компании — это котлы модели «Протерм Скат» различной мощности. Все они обладают схожими техническими характеристиками. Габаритные размеры составляют: высота — 74 см, ширина — 41 см, глубина — 31 см. Работают аппарат, как от трехфазных, так и однофазных сетей. Наибольшая допустимая сила тока в них 50 ампер. Наибольшее давление в системе — до трех атмосфер, температура теплоносителя около 85 градусов.
Важно! При подключении отопительных систем к сети нужно учитывать их потребляемую мощность и использовать подходящие провода. Это убережет их от плавления и перегорания, увеличив срок эксплуатации и обеспечив безопасность
Описание котла Protherm Скат
Технические характеристики:
- Мощность от 10 до 35 кВт;
- КПД до 95%;
- Температура нагрева до 90°С;
- Газовый блок присоединяется к котлу с помощью разъемной трубы;
- В конструкции котла предусмотрена система автоматической очистки теплообменника.
Особенности эксплуатации:
- Для установки котла необходимо иметь помещение со свободным доступом к воздуху и газу;
- При первом включении котла необходимо произвести настройку системы. Для этого вам потребуется специфический ключ;
- Перед каждым запуском котла необходимо проверить наличие топлива и работоспособности системы;
- Для предотвращения аварийных ситуаций, котел можно оснастить сигнализацией, которая будет информировать об аварийной ситуации;
- Очистка котла должна проводиться сразу после его отключения от электрической сети и пока остывает.
Преимущества котла Protherm Скат:
- Высокая мощность, позволяющая обогреть большие площади;
- Высокий КПД, что позволяет сэкономить на топливе;
- Система автоматической очистки теплообменника позволяет сохранять высокие показатели эффективности работы котла;
- Простота установки и использования.
Неисправности котлов и методы их устранения
Происшествия в работе котла
Проблема: Котел перегревается и выключается.
Решение: Сбросьте давление в системе и проверьте аккуратность установки крана заполнения, чтобы гарантировать правильное функционирование расширительного бака.
Проблема: Котел не греет воду.
Решение: Необходимо проверить наличие газа и электропитания. Проверьте плавкую вставку (перегорела ли) и проверьте корректность работы форсунок.
Технические вопросы
Проблема: У котла очень маленький порог по мощности.
Решение: Необходимо установить более высокий порог по мощности или заменить котел на подходящую альтернативу.
Проблема: В системе недостаточно горячей воды.
Решение: Измените терморегулятор и датчик температуры на альтернативные или замените нагревательный элемент.
Конденсат, кислотность и интенсивность сжигания газа
Проблема: Котел находится вштырь в зоне кислотных осадков, стержень и конденсат активны.
Решение: Замените стрелочный клапан на сливной клапан и установите двухходовую моторезкультиваторную гребню.
Проблема: Кислород в котле сжигается при низкой интенсивности, что приводит к образованию чёрного топлива.
Решение: Увеличьте интенсивность сжигания газа и настройте контроллер настроек.
Электрокотел Протерм Скат 6К
Характеристики
- Мощность: 6 кВт
- Напряжение: 220 В
- Максимальное рабочее давление: 0,6 МПа
- Минимальное рабочее давление: 0,025 МПа
- Габариты: 440x340x220 мм
- Вес: 7,5 кг
Описание
Электрокотел Протерм Скат 6К предназначен для отопления жилых и нежилых помещений площадью до 60 квадратных метров. Котел имеет компактные размеры и может легко устанавливаться в небольших помещениях.
Устройство оснащено электронным блоком управления, который позволяет контролировать температуру в помещении и поддерживать ее на заданном уровне. Кроме того, котел оснащен системой автоматической защиты от перегрева и перегрузки, что обеспечивает безопасную эксплуатацию.
Инструкция по эксплуатации
- Перед включением котла необходимо проверить правильность подключения электропитания и водопроводной системы.
- Заполнить систему водой до уровня, указанного в инструкции.
- Установить температуру желаемого нагрева в помещении.
- Включить котел и дождаться, когда вода прогреется до заданной температуры.
- Регулярно очищать фильтр от накипи и других отложений.
- При необходимости произвести промывку системы отопления.
- Не допускать перегрева котла и воды в системе, так как это может привести к аварии.
Электрический котел отопления Скат
Диапазон тепловой мощности: от 6 до 28 кВт
Электрокотел отопления Protherm СКАТ обладает целым рядом неоспоримых преимуществ по отношению к газовым котлам, и представляет разумную альтернативу газовому отоплению:
КПД 99,5%, при соблюдении правил эксплуатации остается неизменным в течение
всего срока использования;
простой монтаж; экологичность и бесшумность; удобство управления, регулировки и обслуживания; новый стильный корпус; нет необходимости в каких-либо разрешительных документах.
Особенности электрокотла Протерм Скат:

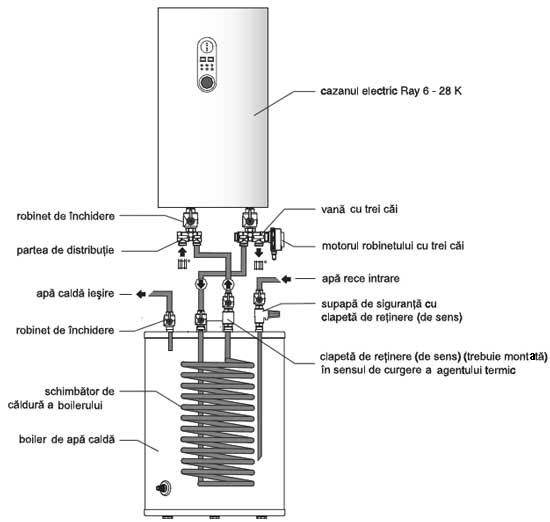

Удобство и простота комбинирования с накопительным водонагревателем
системы горячего водоснабжения; простой монтаж в комплекте с бойлером;
Возможность работы котлов мощностью 6 и 9 кВт от сети переменного напряжения
220 В.;
Широкий модельный ряд — 8 моделей от 6 до 28 кВт; Эквитермическое регулирование (погодозависимая автоматика); Защита от превышения и резких скачков напряжения; Плавное регулирование мощности; Возможность внешнего управления мощностью котла для предотвращения превышения нагрузки в сети (подключение реле разгрузки); Возможность работы в каскаде; Полная комплектация для начала работы без дополнительного оборудования — циркуляционный насос, расширительный бак; группа безопасности; Высокий КПД; Быстрый отклик на увеличение потребности в тепле; Современный дизайн;
На некоторых функциональных особенностях электрического котла Protherm Скат имеет смысл остановиться потробнее.
Плавная регуляция мощности котла
На наш взгляд, очень удобной функцией, реализованной в электрокотле Скат, является возможность плавного увеличения мощности. Данная особенность котла позволяет защитить электрическую сеть Вашего дома от резких скачков нагрузки при включении котла. Кроме того функция плавной модуляции мощности позволяет достичь высокого уровня теплового комфорта при отоплении.
Плавное регулирование мощности котла осуществляется за счет последовательного подключения или отключения отдельных нагревательных элементов теплообменника. К примеру, в электрическом котле Протерм Скат 9KR13 при установленных двух ТЭНах мощностью 6 и 3 кВт, функция постепенного увеличения мощности позволяет плавно увеличивать нагрузку с дискретностью всего в 1 кВт!
Защита от замерзания
В электрическом котле Протерм Скат реализована защитная функция от замерзания теплоносителя (воды) в котле. Данная функция не защищает от замерзания систему отопления или горячего водоснабжения.
Для предотвращения замерзания электрокотел Скат работает следующим образом:
При понижении температуры теплоносителя в теплообменнике электрокотла ниже 8°C, его насос автоматически включается и работает до тех пор, пока температура теплоносителя в электрическом котле не поднимется до +10°C. А при снижении температуры теплоносителя до +5°C электрокотел Скат включается на отопление и работает до достижения температуры теплоносителя +25°C. Но если температура теплоносителя всё-равно будет снижаться, то при понижении температуры ниже +3°C электрокотел блокируется.
Насущным вопросом для всех владельцев котлов электрических является проблема экономии электроэнергии. На некоторые вопросы отвечает наша статья о снижении энергозатрат при эксплуатации электрокотла
материалы на электрокотел «Скат»
Проспект 3.49 МБ
Паспорт 266.46 КБ
Инструкция 1.31 МБ
Сервисная Инструкция 10.2 МБ
Что на счёт биотермических обменников?
Например, к этой группе относится котёл отопления «Леопард». Процент КПД в данном случае остаётся высоким, сам прибор отопления весьма экономичен. Модели выпускаются в двух вариантах. Камера сгорания либо открыта, либо герметично закрыта. 12,5 литров воды нагреваются буквально за минуту. Площадь около 220 квадратных метров не станет серьёзной проблемой для этого устройства отопления. Работа остаётся стабильной, даже если давление газа становится низкой, мощность в 18 кВт не станет серьёзной помехой.
Это свойство достаточно важно в наше время, ведь с подачей газа часто бывают перебои. Вместо природного газа котёл отопления марки Леопард может работать со сжиженным. Достаточно заменить клапан и форсунки
Достаточно заменить клапан и форсунки.
Присутствуют следующие функции защитного характера:
- Отключение подачи газа, если на горелке гаснет пламя, резко повышается температура устройства выше заданной, нарушается дымовая тяга, исчезает электроэнергия.
- Антицикличность.
- Антиинерция тепла.
- Антифриз. Эта возможность присутствует часто и в модели на 18 кВт.
Ещё есть двухконтурный прибор Рысь. Он нагревает помещение проточным способом. Гарантирован высокий показатель КПД, бесперебойная и надёжная работа на протяжении длительного времени. Это устройство для отопления к тому же выдаёт очень низкий уровень шума. Почти идеальное соотношение между качеством и ценой.
А есть ещё напольные модели. Они могут в одинаковой степени выступать как основными, так и дополнительными источниками отопления. Основным материалом при производстве выступает чугун. Это позволяет в значительной мере увеличить срок эксплуатации. Работа гарантируется бесперебойная, для обслуживания не требуется каких-то специальных навыков и знаний.
Тяга дымохода постоянно контролируется, так что об уровне безопасности волноваться не стоит. Обычно приборы можно переводить из зимнего режима в летний. А если монтировать вентиляционную надстройку, то исчезнет необходимость в установке дымохода.
Некоторые модели оснащаются объёмной камерой сгорания плюс чугунным теплообменником. Но даже такие конструкции максимально просты в обслуживании, монтаж не доставляет никаких хлопот. Топливо подаётся очень легко, а потери тепла остаются минимальными. Такое отопление тоже всегда можно назвать выгодным с экономической точки зрения. Высокий КПД в системе отопления обеспечивается за счёт объёмной камеры сгорания.
Технические характеристики
Основные технические характеристики, для удобства сравнения и ускорения поиска нужной информации, сведены в Таблицу 1.
Модель | Пантера | Ягуар | Гепард | Тигр | Рысь |
---|---|---|---|---|---|
Характеристика | 25 KOV, 25 KTV, 30 KTV | 11 JTV, 24 JTV | 11 MOV, 11MTV, 23 MOV, 23 MTV | 12 KOZ, 12 KTZ, 24 KOZ, 24 KTZ | 18/25 MKV 25/30 MKV |
Камера сгорания | Т–закрытая О–открытая | закрытая | Т–закрытая О–открытая | Т–закрытая О–открытая | закрытая |
Температура ОВ, °C | 35-85 | 30-85 | 30-83 | 45-85 | 30-85 |
Температура ГВС, °C | 38-60 | 30-64 | 38-65 | 40-60 | 30-64 |
Расширительный бак ОВ, л | 7,0 | 7,0 | 5,0 | 8,0 | 8,0 |
Расширительный бак ГВС, л | — | — | — | 2,0 | 5,0 |
Производительность ГВС, л/мин | до 17,0 | до 10,7 | до 11 | до 12,6 | до 14,2 |
Расход природного газа кг/час | 2,84 – 3,44 | — | 2,73 | 1,41 – 2,84 | — |
Расход сжиженного газа, кг/час | 2,08 – 3,21 | — | 1,9 | 0,91 – 2,08 | — |
Расход природного газа ГВС куб.м/час | — | 2,73 | — | — | 1,39-3,08 |
Расход сжиженного газа ГВС, кг/час | — | 1,02 | — | — | 1,02-2,26 |
Расход природного газа ОВ куб.м/час | — | 1,39 2,73 | — | — | — |
Расход сжиженного газа ОВ, кг/час | — | 0,55 1,02 | — | — | — |
Накопительный бак, л | — | — | — | 45 | — |
Вес, кг | 34 – 41 | 29 – 30 | 31 – 34 | 70 – 71 | 35 – 36 |
Размеры, мм | 800х338*440 | 700х280х410 | 740х310х410 | 900х410х570 | 700x280x390 |
Цена, тыс. руб. | 45 – 53 | 27 — 32 | 34 – 39 | 50 – 130 | 54 – 56 |
Сокращения: ОВ – отопительная вода, ГВС – горячее водоснабжение.
Расшифровка кода в названии модели:
- двузначная цифра соответствует номинальной потребляемой мощности в кВт;
- первая буква – в сочетании с третьей обозначает модель;
- вторая буква – тип камеры сгорания: О – открытая, К, Т – закрытая;
- третья буква – тип котла: V, Z –двухконтурный, О – одноконтурный.
Кроме указанных в таблице параметров, все настенные двухконтурные котлы обладают еще рядом характеристик. В частности, они имеют следующие системы защиты:
- предохранительный клапан для сброса теплоносителя при повышении давления в системе;
- защиту циркуляционного насоса от заклинивания;
- защиту водопроводных труб от перемерзания;
- газ-контроль – прекращает подачу газа в горелку, если пламя вдруг погаснет;
- воздухоотвод – избавление системы отопления от попавшего воздуха;
- защита котла от перегрева с помощью термостата.
Электронная система управления газовыми котлами выполняет следующие функции:
- управление с помощью микропроцессора;
- автоматический контроль работы агрегата;
- контроль состояния устройства;
- регулирование температуры воздуха в помещениях;
- вывод на дисплей текущих показаний температуры и кодов неисправностей.

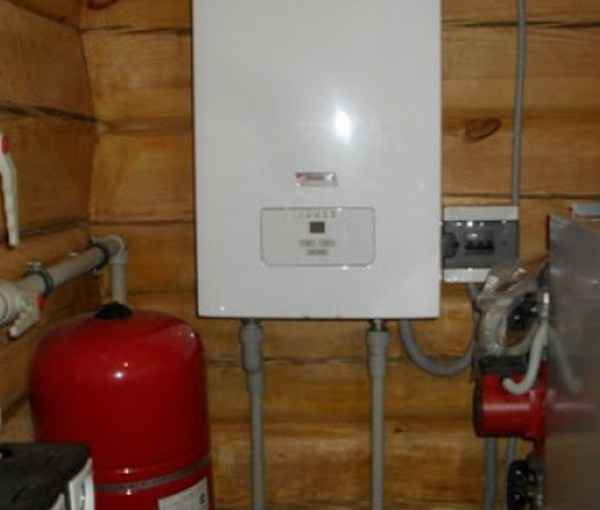

Монтаж котла

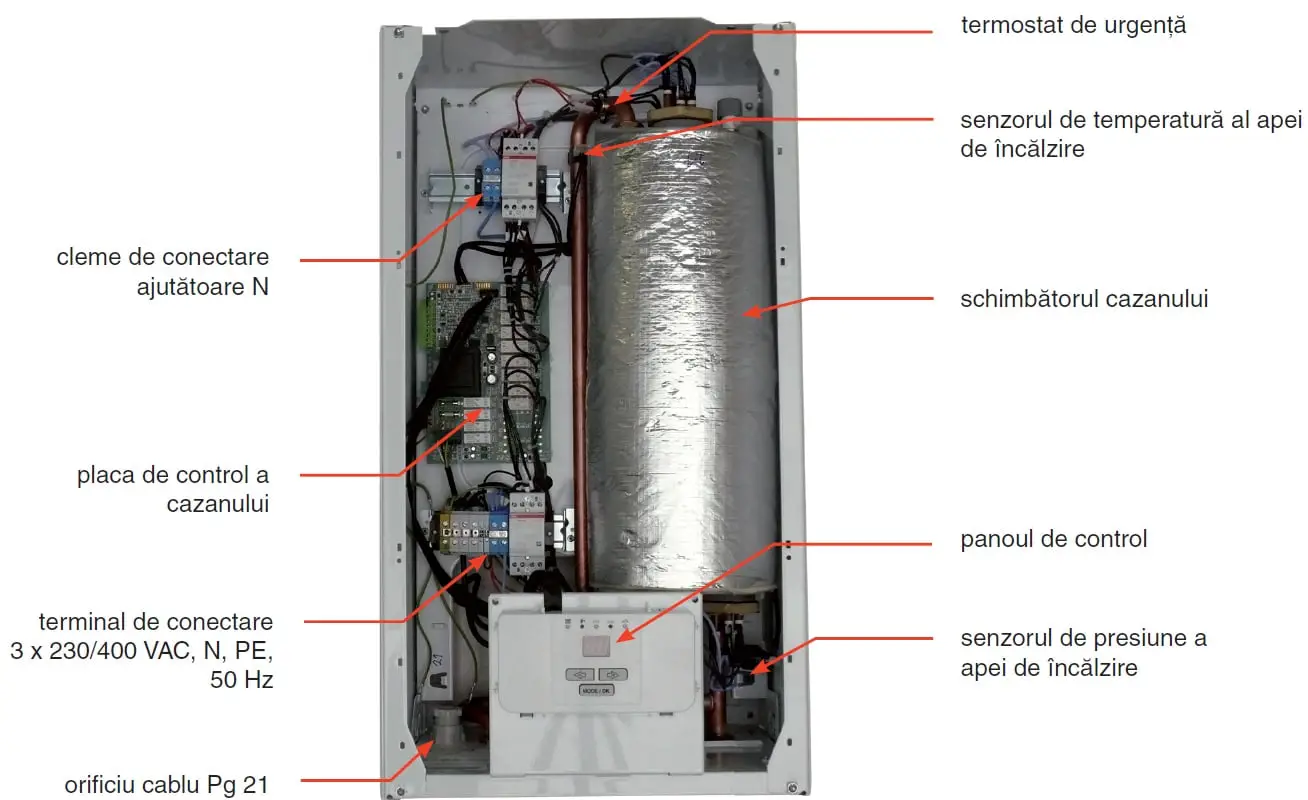

Схема устройства
В комплект поставки электрокотлов PROTHERM Скат входят все необходимые крепежные элементы и подробный мануал, поэтапно описывающий работы по подключению. Модификации, отличающиеся по мощности, имеют одинаковый принцип монтажа, настройки и эксплуатации, поэтому в качестве примера возьмем элекрокотел мощностью 9 кВт.
Перед установкой агрегата необходимо согласовать работы с электрораспределительными службами.
Модификации агрегата 6 и 9 кВт подключаются к обычной электросети 220 В. Более мощные варианты – 12, 14, 18, 21, 24, 28 кВт – к сети 380 В. Монтаж осуществляется на стену с помощью специальной крепежной планки. Агрегат не имеет ограничений по выбору места установки. Единственное требование – возможность свободного доступа для обслуживания, сервиса, ремонта, настройки и т. п.
Схема подключения
К системе труб агрегат подключается с помощью патрубков. Само подключение осуществляется так, чтобы при сбоях в работе прибора теплоноситель можно было слить только из него, не затрагивая систему в целом. Заполнение котла теплоносителем и слив его из агрегата осуществляются с помощью дополнительных вентилей. Чтобы исключить замерзание воды в холодное время года в домах с сезонным проживанием, рекомендуется полностью освобождать систему перед понижением температуры воздуха.
К электросети котел подключается через отдельную силовую линию.
Сетевые провода подсоединяются к клеммам, расположенным в нижнем углу корпуса агрегата. Все винты на разъемах должны быть тщательно затянуты. 6-ти и 9-ти киловаттные модификации могут подключаться к однофазной сети, остальные – только к трехфазным.
Нагревательные котлы Гепард для отопления
Все агрегаты данного модельного ряда практически ничем не отличаются от аналогичной продукции среднего класса. Они обладают низким уровнем функциональности, но и стоят относительно недорого. Чтобы регулировать их мощность, имеется модуляционная горелка. КПД «Гепардов» в течение всего отопительного сезона может составлять 92%. У нагревательного котла присутствует коммуникационная шина «и-БАС».
Среди преимуществ данных приборов значатся:
- возможность выбирать нужный рабочий режим (зима или лето);
- выполнение регулировки с помощью монитора;
- теплообменник, изготовленный из нержавеющей стали;
- наличие датчика давления теплоносителя;
- произведенная из хромо-никелевой стали горелка;
- возможность диагностики состояния системы.
Разновидности газовых котлов «Протерм»
Газовое оборудование данного производителя изготавливается в следующих модификациях.
- Котлы модели «Гепард» являются настенными приборами, в которых теплоноситель движется принудительно.
- «Тигры» – это двухконтурные котлы, которые также вешаются на стену, но оборудованы электронной системой управления.
- Преимуществом котлов «Гризли» и «Медведь» является то, что они оснащаются автоматической регулировкой процесса горения. Еще одной отличительной чертой считается особая система зажигания.
- У «Рыси» и «Леопарда» имеется битермический теплообменник. В целом же они также являются двухконтурными.
- Наконец, у «Пантеры» – отопительного прибора настенного типа – разработчики предусмотрели возможность работы в закрытых системах отопления.
Универсальное и надежное решение
Настенные электрические котлы Protherm Скат давно зарекомендовали себя как надежное решение для отопления. Выпускаются в в Словакии с 1992 года, в России продано уже более 250.000 котлов.
Отопление для загородного дома, квартиры, или резервный дублирующий котел — выбор за вами. Справится в любой ситуации. 8 мощностных модификаций от 6 до 28 кВт для отопления и приготовления горячей воды в накопительном бойлере
- Жидкокристаллический дисплей
- Интуитивно понятное управление
- Высочайшая безопасность
- Надежность — самодиагностика и датчики работоспособности
- Не требуют подключения к дымоходу и газопроводу
- Могут работать от сети ~380 В, а модели 6К и 9К могут работать от сети напряжением как ~380 В, так и ~220 В
- Высокий КПД на протяжении всего срока эксплуатации
- Не требует специальных навыков для обслуживания
- Не нуждается в специальном помещении для установки
При подключении комнатного регулятора система управления котла будет поддерживать комфортную температуру дома.
Технические характеристики:
- Тип отопительного котла — электрический ТЭНовый котел
- Мощность — от 6 до 28 кВт
- Количество контуров — одноконтурный
- КПД — 99.5 %
- Тип крепления — настенный
- Встроенный циркуляционный насос, расширительный бак
- Подключение — однофазная/трёхфазная сеть в зависимости от мощности котла
Источники
- https://remont-system.ru/kotly/obzor-elektricheskih-kotlov-proterm
- https://real-electro.ru/elektrokotel-proterm-skat-14-kvt-instruktsiya-kak-nastroit/
- https://www.protherm.ru/klientam/produkciya-protherm/ray-771.html
- https://manualza.ru/protherm/skat/ckhn1
- https://aniko-gas.ru/kotly/elektrokotel-proterm-instrukciya.html
5.1
Сообщения о неполадках имеют приоритет перед всей остальной индикацией.
При появлении неполадок или сообщений об ошибках (F.xx)выполняйте действия,описанные в таблице в приложении.
Распознавание и устранение неполадок
(→ страница11)
Если после проверки по таблице изделие не работает надлежащим образом,обратитесь к специалисту и попросите его устранить проблему.
6 и
6.1
Очищайте облицовку влажной тряпкой с небольшим количеством мыла.
Не используйте аэрозоли,абразивные средства,мо- ющие средства,содержащие растворители или хлор чистящие средства.
7
Система отопления и водопроводы будут достаточно за- щищены от мороза,если система отопления продолжает эксплуатироваться в морозный период,а помещениях поддерживается постоянная температура.
Можно также слить воду из системы отопления и из из- делия.Обратитесь к специалисту.
