Котел Baxi как включить отопление после лета — Инженерные системы
Автономные системы отопления сегодня переживают ренессанс. Это связано с тем, что бум индивидуального строительства в стране начался не так давно. Подключить загородный дом к центральным коммуникациям достаточно сложно. В этом случае уют и комфорт в таком жилище будет зависеть от ряда ненадежных факторов, в том числе от состояния труб, работы котельной и т.д. Это также может включать централизованную передачу электроэнергии.
Рекомендации мастера
Если вы тоже решили последовать опыту большинства и выбрать газовый котел для отопления дачного дома, то обязательно желательно ознакомиться с рекомендациями по эксплуатации, из которых в том числе можно узнать, как работает газовый котел, как включить это оборудование, а также как избежать преждевременной поломки.
Например, чтобы исключить попадание инородных тел в систему, необходимо установить жесткий фильтр на впусках проточной воды, газа и отопительного контура
Также важно убедиться, что в системе есть стабилизатор напряжения, который находится на входе в настенный котел
Это защитит плату управления от скачков напряжения.
Если вам интересно, как включить напольный газовый котел марки Baxi, нужно соблюдать определенную технологию. На первом этапе необходимо открыть газовый кран, обычно расположенный под самим прибором
Важно убедиться, что в системе имеется правильное давление, только после этого на устройство можно подавать питание. Затем нажмите кнопку «Пуск» и установите устройство в режим «Зима» или «Лето»
Если вы приобрели газовый котел, перед распаковкой изделия нужно спросить, как его включить.
Выполнив все вышеперечисленные действия, нужно убедиться, что котел исправен, об этом будет свидетельствовать специальный символ горящего пламени на дисплее.
Нюансы подключения
Разобравшись, как включить газовый котел отопления, можно перевести его в режим «Лето», при этом прибор будет работать, производя только ГВС. При запуске внутри топливопровода могут образоваться пробки.
В этом случае горелка не зажигается и котел блокируется. В этой ситуации необходимо повторить вышеупомянутые шаги. В конечном итоге нужно убедиться, что газ начал поступать в горелку. Затем нажимаем кнопку «R» и держим ее около 2 секунд.
Если вы приобрели газовый котел отопления, узнать, как его включить, можно, прочитав информацию в инструкции
Однако это важно не только для правильного функционирования оборудования
Каждый потребитель должен знать, каковы правила эксплуатации устройства. Например, подключить котел Baxi к теплообменникам и радиаторам можно двухтрубной или однотрубной разводкой.
Сечения определяются по обычным формулам с учетом характеристик напора, применяемого в насосной системе.
Первый запуск осуществляется исключительно специалистом сервисного центра. Если в системе отопления предполагается использовать дополнительный насос, после котла необходимо установить гидравлический разделитель требуемого размера. Это обеспечит правильную работу реле гидравлического давления.
При подключении проточного двухконтурного котла к системе солнечных батарей температура поступающей горячей воды не должна превышать 60 ° C.
Газовый котел, инструкцию по эксплуатации которого должен изучать каждый пользователь, иногда устанавливается в низкотемпературный режим, что касается наличия в системе теплого пола.
Для этого максимальная температура теплоносителя не должна превышать 45 ° С. В случае невыполнения потребителем вышеуказанных требований гарантия производителя теряет силу.

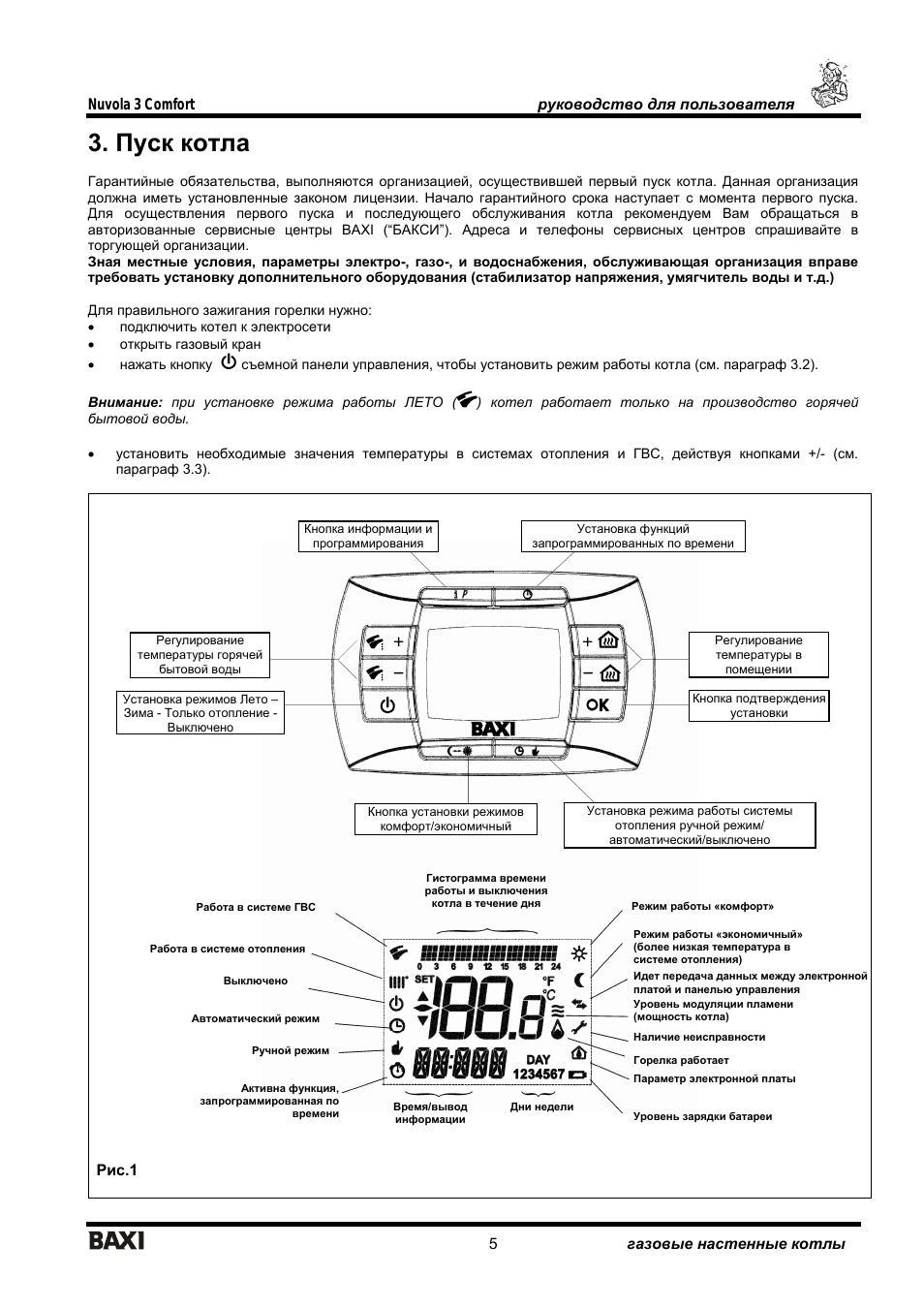

Об особенностях первого включения
Если вы решили приобрести газовый котел, узнать, как включить это устройство, можно, прочитав информацию в статье. Обустраивая систему отопления, многие домовладельцы сегодня отдают предпочтение двухконтурным котлам. Это связано с их экономичностью, надежностью и возможностью обеспечить в доме не только горячее водоснабжение, но и отопление.
Чтобы устройство работало долго и не требовало ремонта, необходимо организовать его первый запуск. Для этого система заполняется водой и удаляется воздух из насоса и радиаторов.
Чтобы облегчить этот процесс, можно использовать краны Маевского для радиаторов отопления. Откручиваются до тех пор, пока не потечет вода. Если речь идет о помпе, то для начала нужно снять переднюю панель и внести изменения.
Как только удастся устранить скопление воздуха, оборудование может начать работать.
Обзор модельного ряда котлов Baxi
Теперь давайте рассмотрим более подробно некоторые наиболее популярные модели отопительного оборудования фирмы бакси.
Модель NUVOLA-3 Comfort
Основной девиз котлов бакси этой серии – «горячая вода всегда!» Этот настенный двухконтурный аппарат снабжен 60-ти литровым бойлером, выполненным из нержавеющей стали.
Нужно отметить, что принцип работы такого оборудования позволяет этой модели обеспечить большой объем горячей воды за короткий промежуток времени. Вот основные технические характеристики котлов отопления, входящих в серию NUVOLA-3 Comfort:
- Удобная цифровая панель представляет собой съемный датчик температуры (комнатный). Его легко снять и установить в любом месте квартиры (возможен беспроводный вариант).
- Медный теплообменник, со специальным противокоррозионным покрытием.
- Трехходовой клапан выполнен из латуни и снабжен сервоприводом.
- Устанавливается коаксиальный дымоход, что повышает пожарную безопасность.
- Установка защитного термостата предохраняет теплообменник от перегрева.
- Циркуляционный насос имеет клапан, автоматически отводящий воздух.
- Встроенный датчик тяги контролирует удаление отработанных газов из камеры сгорания.
- Существует возможность подключить дополнительный датчик для контроля температуры на улице. Такая погодозависимая автоматика позволяет производить запуск отопления в зависимости от температуры на улице.
Подробная инструкция по эксплуатации содержит рекомендации, как устранить некоторые неисправности самостоятельно.
Модель ECO-5 Compact
ECO-5 Compact – настенные котлы бакси пятого поколения относятся к экономическому классу. Помимо компактных размеров корпуса, данные двухконтурные аппараты имеют следующие технические характеристики, которые отображает инструкция по эксплуатации:
- Раздельный медный теплообменник.
- Электронное зажигание позволяет производить плавный запуск горелки, а встроенный в камеру сгорания термостат контролирует мощность пламени.
- Для отведения отработанных газов применяется коаксиальный дымоход.
- Заменен датчик тяги: установлена обновленная система контроля температуры дымовых газов.
- В контуре отопления предусмотрен защитный клапан, который выставлен на давление в 3 атм.
- Для большей экономии можно подключить комнатный термостат. Его установка снизит мощность отопления и расход газа.
Модель LUNA Duo-tec MP
Этот настенный котел отопления использует конденсационный принцип работы, что позволяет достичь высокого (более 100%) КПД. Оригинальная инструкция по эксплуатации этого двухконтурного аппарата позволяет установить комнатный датчик температуры, что позволяет еще больше снизить расходы на отопление дома.
Модель LUNA Duo-tec MP из-за низкой температуры способна отводить отработанные газы в коаксиальный дымоход. Ниже рассмотрены основные технические характеристики, которыми обладают настенные котлы этой серии:
- Нержавеющий теплообменник из специальной стали марки AISI 316L для контура отопления.
- Защитный датчик, препятствующий блокировке циркуляционного насоса.
- Если устанавливается коаксиальный дымоход, регулировку тяги контролирует автоматическая система NTC при помощи встроенного термостата.
- В контуре отопления установлен термостат и предохранительный клапан, входящие в группу безопасности.
Еще одна особенность, которой обладает настенный двухконтурный котел бакси этой серии, является отдельный медный теплообменник для ГВС или устанавливается внешний бойлер.

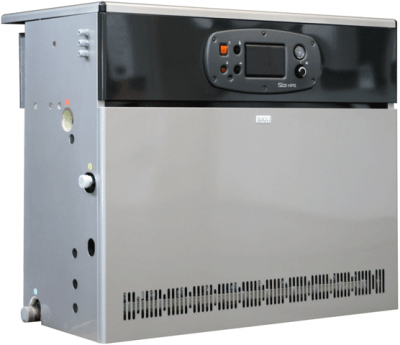

Модель SLIM EF
Эта серия предлагает мощные напольные котлы. Такой одноконтурный агрегат не подключается в коаксиальный дымоход, поскольку требуется большее сечение для отвода газов. Главной особенностью, которую выделяет инструкция по эксплуатации, является возможность применения естественной циркуляции системы отопления.
Основные технические характеристики, которыми обладает одноконтурный напольный котел этой серии:
- На газовой горелке установлена термопара, которая перекрывает клапан при затухании пламени.
- Установленный термостат защищает напольный аппарат от перегрева.
- Такой одноконтурный котел бакси способен работать на сжиженном газе: для этого необходимо заменить газовый клапан и установить специальные форсунки.
Устройство и принцип работы
Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.
Конструкция газового котла
Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:
- Газовой горелки, которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
- Камеры сгорания, открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
- Циркуляционного насоса, с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
- Трехходового клапана, предназначенного для переключения агрегата на контур ГВС.
- Основного теплообменника. Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
- Вторичного теплообменника, обеспечивающего нагрев проточной воды.
- Автоматической системы управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.
Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.
Принцип работы двухконтурного газового теплогенератора
Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.
Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.
Режим отопления
Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.
При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.
Режим ГВС
Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.
Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.
Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.
Лучший выбор
Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.
Проводной или беспроводной
Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.
Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.
Точность настройки температуры
В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус. Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.
Возможность установки значения гистерезиса
Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.
Принцип гистерзиса
У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус. Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.
Возможность программирования
Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней. Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.
Wi-fi или GSM
Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении. Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.
Безопасность
При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др. Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме
Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.
Два способа слить воду из котла, плюсы и минусы
Итак, слить воду с котла и не залить всё вокруг него, можно двумя способами.
Способ первый
Например через предохранительный клапан, тот который предназначен для сброса избыточного давления.
Это удобно тем, что сбросной клапан находится в передней части котла, и к нему легко добраться, достаточно лишь подставить какую либо ёмкость и повернув красную ручку крана произвести сброс воды.
Так же на нём есть сопло которое можно легко повернуть для того что бы направить сливающуюся воду в ёмкость. Но ещё лучше всё это сделать через шланг, причём не обязательно его натягивать на сопло, можно просто держать. Но у этого способа есть и недостаток. Дело в том, что этот кран обычно долго находится в состоянии покоя и его резиновая прокладка деформируется будучи сильно прижатой к рёбрам корпуса. А потому если всё это дело стронуть с места, то есть большая вероятность, что после заполнения котла водой сбросной клапан начнёт подкапывать и возникнет необходимость в его разборке, ремонте или замене.

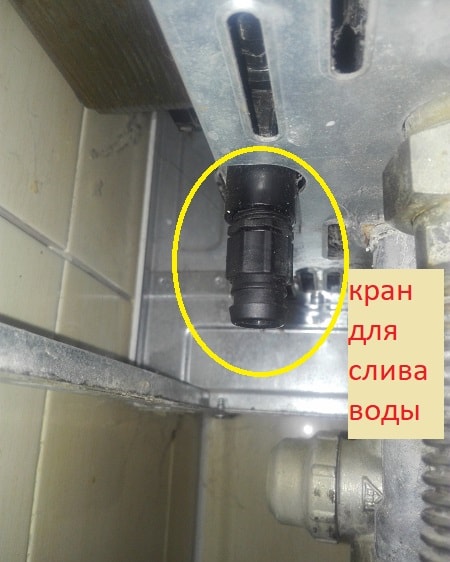

Способ второй
Воспользоваться краном для слива воды. Он лишён недостатка описанного выше, так как предназначен именно для этой цели, но минусом является местонахождение этого самого крана. Он находится у задней стенки котла, снизу и к нему не всегда можно добраться, так как котлы часто устанавливают в различные шкафы.
В этом случае, шлангом придётся воспользоваться обязательно, если вы не желаете слить воду на пол. Но так же не обязательно шланг туго натягивать на отвод, достаточно ослабляя вентиль крана (ребристая часть) вращая его против часовой стрелки, просто направить воду через шланг в ёмкость, удерживая шланг рукой.
Ну вот, теперь, когда работы будут выполнены, не забудьте закрыть спускной кран перед заполнением контура водой!
Успехов!
Характеристики Baxi eco four 24
Газовый котел eco является двухконтурным настенным, с автоматической системой регулирования. Цифра 24 указывает на максимальную развиваемую тепловую мощность в кВт (минимальная – 9 кВт). При этом максимальная потребляемая мощность электросети – 25,8 кВт, а наибольшая площадь обогрева – 240 квадратов. Если газовый котел имеет в маркировке еще и индекс Ф, он будет снабжен турбиной для подачи воздуха и коаксиальной трубой для выхода уходящих газов наружу дома. Такой котел хорошо покупать тогда, когда нет дымохода в доме, или к нему нельзя подключить котел, или если вы живете в квартире.
Как гласит инструкция, газовый котел «Бакси экофор 240» имеет следующие основные характеристики.
- Обладает функцией непрерывной электронной модуляции, самостоятельного регулирования своей мощности, в зависимости от температуры, согласно заданным параметрам. Иными словами, вы задаете с помощью клавиш необходимую температуру теплоносителя и температуру горячей воды (ГВС), а котел поддерживает ее таким образом, чтобы тактование (частота включений, выключений) котла было минимальным.
- При работе в режиме отопления действует функция плавного электронного зажигания. На заданную максимальную мощность оборудование выходит постепенно, на минимальном пламени, что уменьшает шум от его работы.
- Наличие рассекателей пламени, изготовленных из нержавеющей стали.
- Оригинальная система снабжения необходимым для горения воздухом.
- Возможность работы на сжиженном газе после перенастройки.
- Теплообменное устройство битермическое. Это значит, что в одном тепломеханическом приборе по двум разным системам труб, выполненных по соответствующей схеме, протекает как ОВ (вода теплоносителя) и ГВС.
- Циркуляционный насос выполнен в энергосберегающем режиме, с автоматическим удалением из системы воздуха.
- Наличие фильтра на подающем водяном трубопроводе ГВС, для очистки от взвешенных частиц. Этот фильтр не защитит трубы от разрушения изнутри, если вода слишком жесткая. Если количество солей жесткости воды превышает значение 20º F, вам придется о дополнительном оборудовании, умягчающим воду, например, приобрести полифосфатный дозатор.
- Постциркуляция насоса. Эта функция доступна для eco фор 240, если присоединен терморегулятор. В комнате, где нужно поддерживать определенный микроклимат, на уровне 1,5 м на стене монтируется прибор терморегулятор, подключается посредством проводов к соответствующим клеммам на котле eco. Выставляется необходимая максимальная температура, по достижении которой подача газа отключится самостоятельно, но насос будет продолжать еще три минуты гонять теплоноситель по трубам, потом он отключится.
- Газовый котел данной модификации обладает функцией самодиагностики. При сбое в работе, автоматика сама определяет вероятную причину и выдает на электронный дисплей код ошибки. Посмотрев в инструкцию, можно узнать какой неисправности соответствует этот код.
- Возможность настроить один из двух основных режима регулирования температуры теплоносителя: обычный (35-80 градусов) и режим (35-45 градусов), который помогает экономить энергию при наличии «теплого пола».
- Система защиты от обледенения. Если котел долго был выключен и температура упадет до критической, автоматика самостоятельно включит горелки и насос циркуляции, что предохранит всю систему от замерзания. Эта функция будет действовать в любом режиме («зима», «лето»), если только не выключено питание от электросети.
- Можно подключить датчик, который будет измерять температуру снаружи воздуха.
- Вывод температуры воды на экран дисплея.
- Возможность подключения таймера, который можно программировать.
- Контроль пламени ионизированный.
- Датчик контроля разряжения на выходе продуктов сгорания из котла.
- Газовый котел имеет своеобразный инспектор нормальных условий работы – прессостат, отключающий подачу газа при падении давления воды, что является дополнительной защитой от перегрева элементов оборудования.
На фото можно увидеть расположение различных частей под крышкой.
Что собой представляют настенные двухконтурные газовые котлы
Современные навесные двухконтурные котлы имеют отличный дизайн, минимум коммуникаций вокруг себя и работают практически бесшумно, поэтому могут быть установлены в любом соответствующем требованиям помещении
Газовые двухконтурные котлы при тех же габаритах и отопительных технических характеристиках объединяют в себе функционал сразу двух приборов — самого котла и проточного (реже — накопительного) водонагревателя. Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).
Еще одним важным моментом является количество человек, проживающих в доме, а вернее количество точек одновременного потребления горячей воды. Большинство двухконтурных моделей работает по принципу приоритета ГВС, т.е. когда открывается точка потребления, подогрев отопительного контура. Реже, обычно в более дорогих моделях, где распределение производительности реализовано с помощью трехходового клапана, подогрев отопительного контура не прекращается полностью, но производительность все равно снижается.
На практике это означает, что если пользоваться одновременно несколькими точками потребления горячей воды, производительности контура ГВС может быть недостаточно, не говоря уже о контуре отопления. Поэтому общее количество комнат с наличием точек потребления горячей воды (санузел, гостевой санузел, кухня и т.д.) не должно превышать трёх.
Устройство и принцип работы

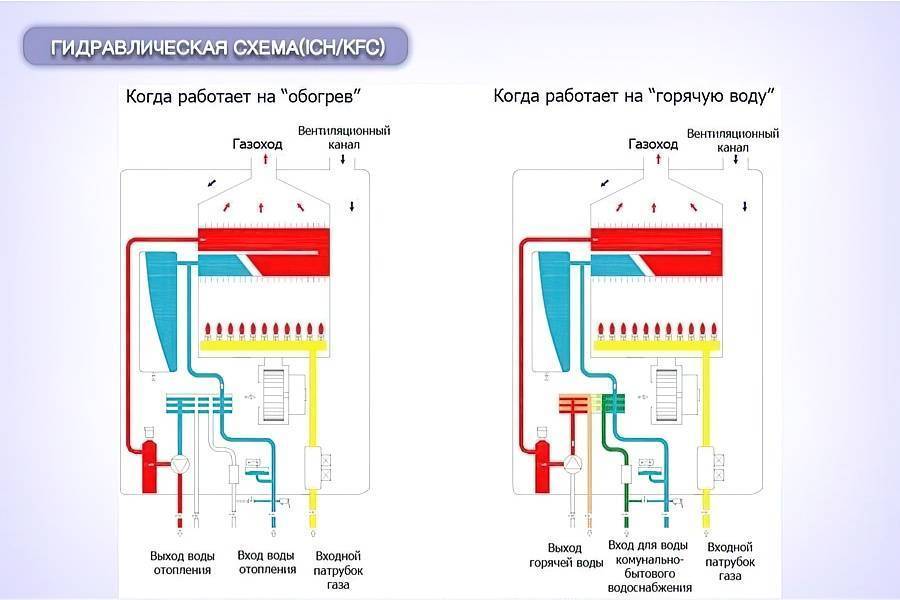

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС)
Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники — первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС — система отвода продуктов сгорания в дымоход.
Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном, манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).
Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:
- отопительный — базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
- водонагревательный — задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.
После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.
Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора. В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.

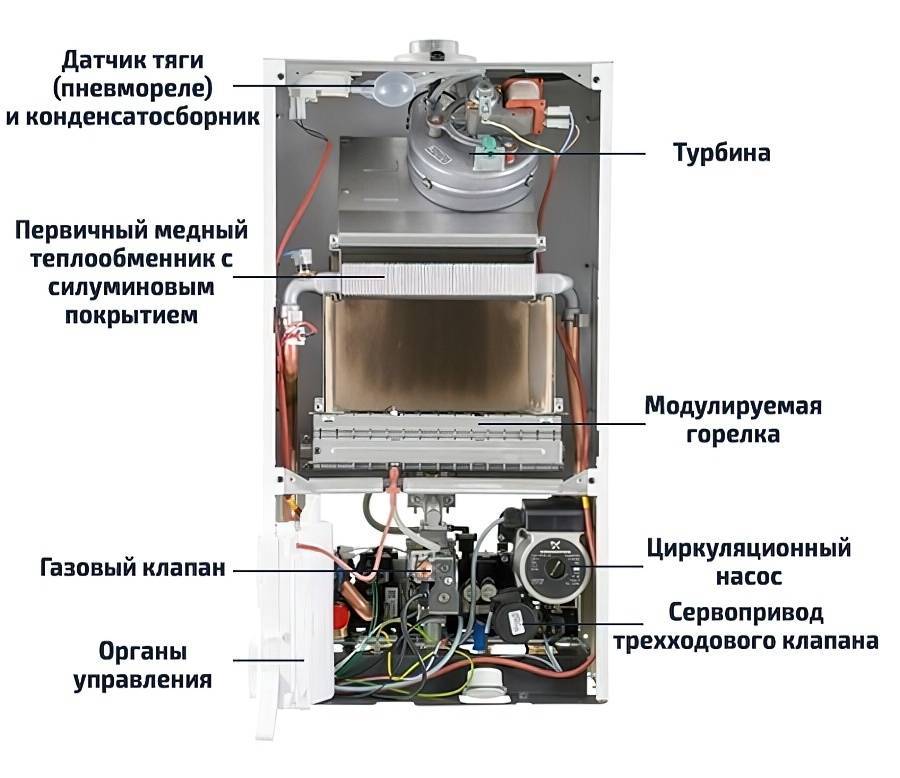

Устройство на примере известного двухконтурного BAXI ECO-4s 24F: компактная классическая компоновка, оптимальные материалы, все модули для удобства вынесены вниз
