Отличительные характеристики отопительных котлов АОГВ

Особенности установки

Для установки котла нужно отдельное помещение Для монтажа техники ЖМЗ требуется отдельное помещение, размеры которого зависят от мощности оборудования и производительности. Если требуется установить двухконтурную модель, схема работы следующая:

1. К котлу подключают радиаторы, оснащенные вентиляционными отводами.
2. Перед котельным оборудованием устанавливают насосный агрегат, желательно подключать его к обратке.
3. По ходу движения рабочей жидкости перед насосом монтируют грязевик, использование этого приспособления обязательно.
4. До насоса ставят бак-накопитель.

В случае подключения одноконтурной модели система замыкается только на котле, обычно для нее требуется меньше места

При монтаже важно обустроить котельную, создать пожаробезопасные условия. После установки специалисты проводят тестовый запуск, наладочные работы. Если с самостоятельным подключением возникли проблемы, лучше обратиться в компанию, специализирующуюся на монтаже газового оборудования

Если с самостоятельным подключением возникли проблемы, лучше обратиться в компанию, специализирующуюся на монтаже газового оборудования.

Достоинства и недостатки АГВ

Перечень положительных качеств АГВ выглядит следующим образом:

1. Независимость от электричества. Данное качество зачастую оказывается основополагающим при выборе АГВ. Для работы рассматриваемого оборудования совершенно не требуется электричество, поэтому оно отлично впишется в ситуации, где с электричеством проблемы, или же если есть желание сэкономить на нем.
2. Дешевизна. В сравнении с любыми зарубежными аналогами АГВ выигрывают во всем, что касается стоимости оборудования. Это достоинство остается таковым даже с учетом крайне низкого КПД автономных газовых водонагревателей.
3. Экономичность. АГВ по праву считаются одним из самых экономичных видов газового отопительного оборудования.

Недостатки АГВ сводятся к следующему списку:

1. Большие размеры. Для установки АГВ требуется около 1 м3 пространства – а это довольно много. Зачастую для монтажа подобного оборудования отводится отдельное помещение.
2. Внешний вид. АГВ с визуальной точки зрения представляет собой сугубо утилитарную вещь, в которой нет ни малейшей эстетической ценности. Помимо непрезентабельного вида самого нагревателя, система отопления обязательно дополняется крупногабаритными трубами и радиаторами, поэтому для создания хорошего интерьера приходится изощряться.

Обзор моделей

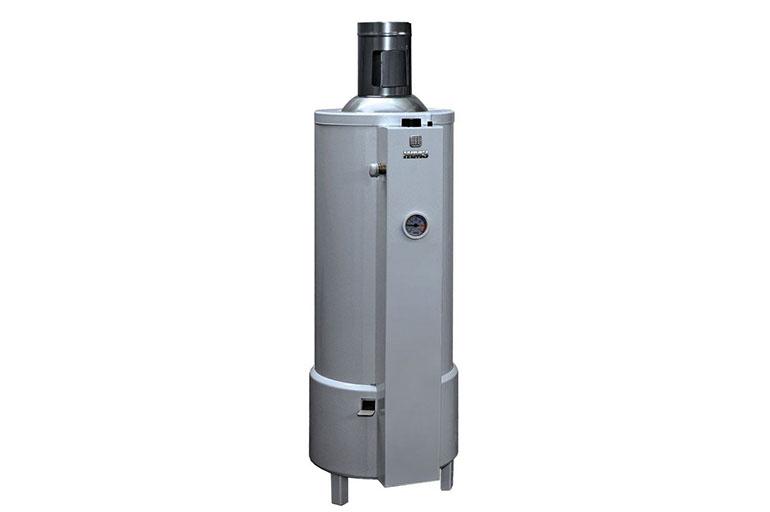

Любой АОГВ — это одноконтурный напольный аппарат, предназначенный для отопления помещения. Второго контура в них нет. Если нужно горячее водоснабжение, необходимо подключать бойлер косвенного нагрева . На базе АОГВ выпускают АКГВ — в них есть встроенный теплообменник для ГВС.

Горелка рассчитана на природный газ. Чтобы перевести устройство на сжиженный газ, понадобится ее поменять ч нужна специальная форсунка. Производитель выпускает нагреватели мощностью от 11 до 29 кВт. Можно подобрать модификацию для отопления площади от 45 до 250 м². Ориентировочная стоимость котлов ЖМЗ — 18-23 000 рублей.

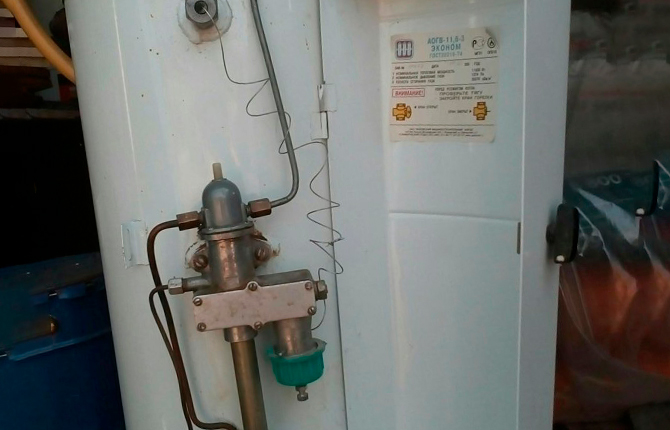

АОГВ-11.6 Эконом

Напольное исполнение. Бытовые версии — 11-29 кВт. Характеристики версии 11.6:

• КПД 90%
• Открытая камера.
• Обогревает 100 м².
• 11 600 Вт.
• Один контур.
• Механическое управление.
• Конвекционный тип.
• Вес — 45 кг.

АОГВ-23.2-3 Комфорт

• КПД 88%
• Открытая топка.
• Обогревает 200 м².
• 23,2 кВт.
• Один контур.
• Механическое управление.
• Конвекционного типа.
• Вес — 52 кг.

А вот 23 Универсал может быть выполнен в двух вариациях: одноконтурный и двухконтурный. Энергонезависимый аппарат комплектуется импортной автоматикой. Работает на любом виде газа. Скромные габариты, небольшой вес — идеальное решение для создания автономного отопления.

АОГВ-17.4-3 Универсал

АОГВ 17 относится к конвекционному типу. Напольное исполнение. Открытая топка.

• КПД 88%
• Площадь — 140 м².
• Мощность — 17,4 кВт.
• Весит 49 кг.

Аббревиатура расшифровывается как «Аппарат Отопительный Газовый Водонагревательный». Завод Жуковский — не единственный их производитель. Их выпускают:

• ОАО «Боринское» (Московская обл.). Выпускает аппараты в расширенном диапазоне мощностей, есть модели на 5, 6, 7, 9 и 11 кВт. Далее: от 11 до 23 кВт.
• ЗАО «Ростовгазоаппарат». Выпускает варианты 11,6-35 кВт.
• Также имеются импортные версии — Beretta (Италия).

Жуковский МЗ не выпускает парапетные котлы, но их можно найти у других отечественных производителей, например, аппарат от компании РОСС. Парапетные модели имеют закрытую камеру сгорания, поэтому их можно устанавливать в квартире. Им не требуется отдельное помещение.

Пример парапетного аппарата: РОСС АОГВ-13П. Это 2-контурный вариант. Обогревает до 130 м². 13 кВт. КПД — 90%.

Как все начиналось

В свое время для отопления частного дома использовались газовые котлы марки АГВ-80 или АГВ-120. Это оборудование имело низкую производительность, но при низкой стоимости газа этот факт никого не волновал.

АГВ газовые котлы для частного дома оснащались примитивной автоматикой, которая выходила из строя в первый год эксплуатации. Однако оборудование нормально функционировало без нее.

Монтаж труб для разводки выполняется снаружи по периметру дома. Однако этот вопрос не был актуальным в то время, а тепло в дом подавалось в полном объеме. Трубы использовались диаметром в 2 дюйма, так как меньший диаметр мог стать причиной образования воздушных пробок, которые затрудняли естественную циркуляцию теплоносителя.

После небольшой модернизации на рынке появились газовые котлы для отопления АОГВ и АОКГВ, но и это оборудование характеризовалось теми же недостатками (низкая производительность и ненадежная автоматика).

Несмотря на это котлы подобного типа держались на рынке достаточно уверенно благодаря серьезному преимуществу: отопительная печь АГВ работает без подключения к электропитанию.

Среди других преимущественных моментов системы отопления с использованием АГВ можно выделить следующее:

• Если сравнивать оборудование импортного производства и АГВ, то отмечается доступная стоимость последнего варианта.
• В отличие АОГВ от газового котла отечественных производителей можно отметить экономичность АГВ.

Перечисленные характеристики помогают при решении вопроса, что лучше АОГВ или котел.

Параметры нагревателей

Высокий КПД АОГВ – до 92% – означает, что установка этого оборудования принесет максимальную эффективность обогрева, и это – благодаря оригинальной конструкции рубашки. Котлы могут работать в отопительных системах с принудительной или естественной циркуляцией теплоносителя при условии, что давление в системе будет не меньше 1,4 Атм. Такие условия смогут обеспечить температуру жидкости +40/+90С.

Недостатком этой аппаратуры можно считать слишком большую мощность – даже самый маломощный котел производства Жуковского завода рассчитан на обогрев площади не менее 200 м2, а это значит, что в небольших домах его установка будет нецелесообразной и расходной.

Горелка в любой модификации и марке котла сделана из нержавеющей стали, поэтому ее долговечность гарантирована. Рубашка для ГВС – из меди, корпус агрегата покрыт полимерной или порошковой краской. Стандартная автоматика имеет температурные датчики и регуляторы для управления температурой теплоносителя и недопущения перегрева котла. Также в комплектацию входит термопара, контролирующая расход газа, и стабилизатор воздушного потока, который служит для компенсации перепадов воздушного давления при порывах ветра, а при безветренной погоде перекрывает газ.
Сертификат соответствия на котел газовый AOГB

Наименования	AOГB-11,6	AOГBК-11,6	AOГB-17,4	AOГBК-17,4	AOГB-23,2	AOГBК-23,2	AOГB-29	AOГB-35	AOГBК-35
Показатели
Мощность номинальная, кВт	11,6	11,6	17,4	17,4	23,2	23,2	29,0	29,0	35,0
Расход магистрального или баллонного газа
Магистральный, мЗ/ч	1,19	1,19	1,75	1,75	2,32	2,32	2,95	3,56	3,56
Баллонный, кг/ч	0,865	0,865	1,215	1,215	–	–	–	–	–
Обогреваемая площадь, квадратные метры	120	120	100-200	100-200	100-250	100-250	150-300	150-400	150-400
КПД ≥ 90%	90,0	90,0	90,0	90,0	90,0	90,0	90,0	90,0	90,0
Расход ГВС при нагреве воды при 35°С, литров в минуту	–	3,5	–	3,5	–	7,0	–	–	10,0
Резьба на штуцере, дюймы	1/2	1/2	3/4	3/4	3/4	3/4	3/4	3/4	3/4
Подвод/отвод
К системе отопления	1/2	1/2	1/2	1/2	2	2	2	2	2
К системе ГВС	–	1/2	–	1/2	–	1/2	–	1/2	–
Диаметр патрубка для отвода газа, ≥ дециметров	1,15	1,15	1,25	1,25	1,38	1,38	1,38	1,38	1,38
Габариты, см
Высота	86,5	86,5	86,5	86,5	85,0	85,0	85,0	85,0	85,0
Ширина	41,0	41,0	41,0	41,0	33,0	33,0	38,0	38,0	38,0
Глубина	41,0	41,0	41,0	41,0	55,0	55,0	55,0	55,0	55,0
Масса, кг	43,0	47,0	49,0	52,0	56,0	72,0	65,0	80,0	82,0
В моделях с мощностью 23,2 29 и 35 кВт – прямоугольный корпус

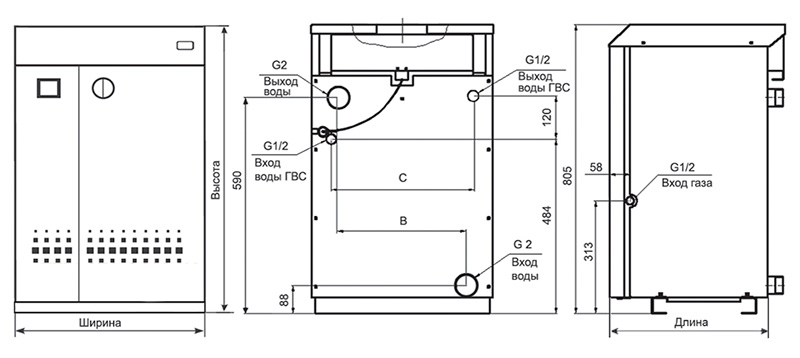

Одноконтурный агрегат АОГВ – устройство и размеры

Технические характеристики

Несмотря на различия, большинство моделей Жуковского завода обладает схожими свойствами. Базовые параметры оборудования, производимого ЖМЗ:

• КПД – 80-86%.
• Используемое топливо – пропан или природный газ на выбор.
• Минимальное давление – 635 МПа, максимальное – 3258 МПа.
• Тепловая мощность (номинальный параметр) – 11630 Вт.
• Производительность – 10 кВт.
• Расход природного газа – 1,3 кубометра в час, сжиженного – около 0,4-0,86 кубометра в зависимости от модификации.
• Скорость розжига – до 60 секунд.
• Инжекционная горелка обеспечивает ускоренное включение и регулировку работы.
• Емкость бака – 30-33 л в зависимости от конкретной модели.

Прочие характеристики можно посмотреть в инструкции к требуемой модели.

Модернизация котлов АГВ производителем

Производитель котлов АГВ не спешил снимать их с производства ввиду очевидных преимуществ.

Однако, принимая во внимание то, что это оборудование нуждалось в основательной модернизации, были внесены следующие изменения в конструкцию:

• Хрупкие стеклянные термометры заменены на более надежные приборы итальянского производства;
• Новые системы комплектовались автоматикой американской компании Honeywell;
• Для включения аппарата ручкой стала использоваться система пьезоподжига;
• Новая технология нанесения покрытий позволила сделать внешний вид агрегата более эстетичным.

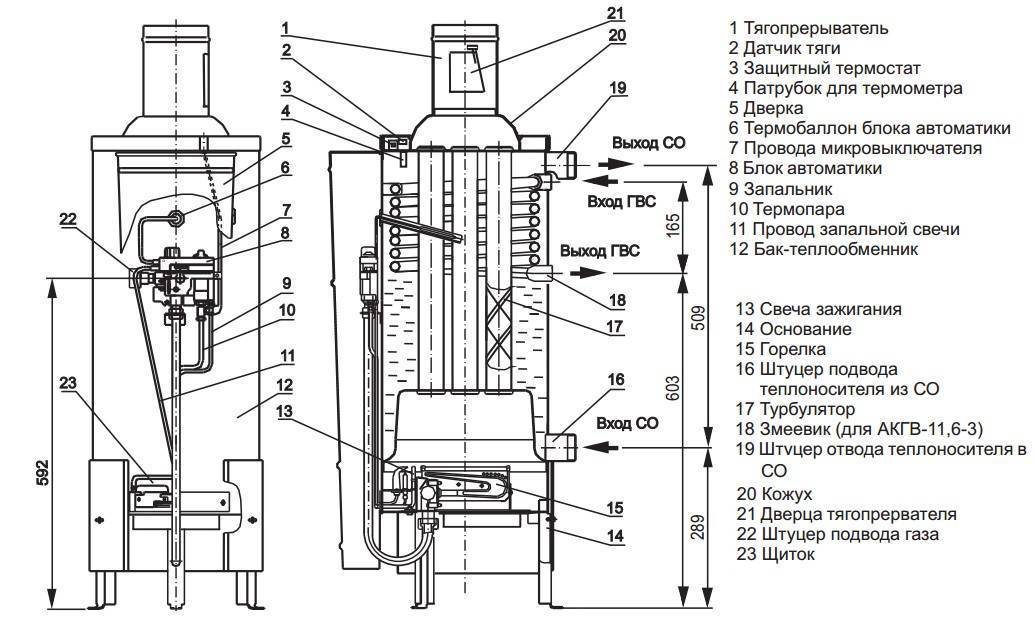

Схема котла АОГВ — 23

Правила обращения с системой отопления

Устанавливают агрегат в отдельном помещении. Желательно, чтобы это помещение было звукоизолированным, поскольку при включении горелки котла происходит довольно громкий хлопок.

В некоторых новых модификациях (АОГВ-23.2-1-У) этот недостаток во многом устранен, поскольку при перегреве воды автоматика не выключает горелку полностью, а переводит ее в режим, при котором пламя минимально.

Дымоход (диаметром от 140 мм) для продуктов сгорания оборудуется вне жилых помещений. Ниже места соединения трубы от нагревательного бака с дымоходом, располагается мусоросборник – «карман» для посторонних предметов и отходов, случайно попавших в канал.

Вариант исполнения дымохода для АГВ в частном доме

Для агрегата следует выделить помещение в нижней части строения. Восходящая магистраль трубопровода нуждается в утеплении. Обратную магистраль утеплять не следует.

Инструкция по монтажу устройств теплоотдачи (радиаторов, конвекторов и отопительных панелей) предусматривает их установку на наибольшей возможной высоте от самого агрегата. Для циркуляции слоев воздуха такие устройства следует устанавливать под окнами. Трубопровод обратной магистрали прокладывается под полом помещения.

Если трубопровод обратной магистрали прокладывать над дверными косяками, может происходить «завоздушивание» системы.

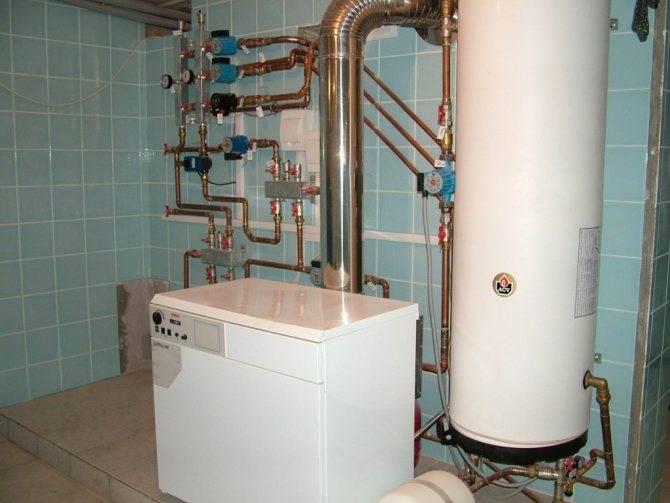

Общий вид фрагмента разводки труб системы отопления с АГВ

Двухдюймовые сетевые трубы выглядят не очень эстетично, однако при замене их на трубы меньшего диаметра необходимо принимать во внимание, что с уменьшением диаметра трубы растет гидродинамическое сопротивление, которое ослабляет напор воды в системе. Это, конечно, может серьезно ухудшить эффективность работы такого агрегата

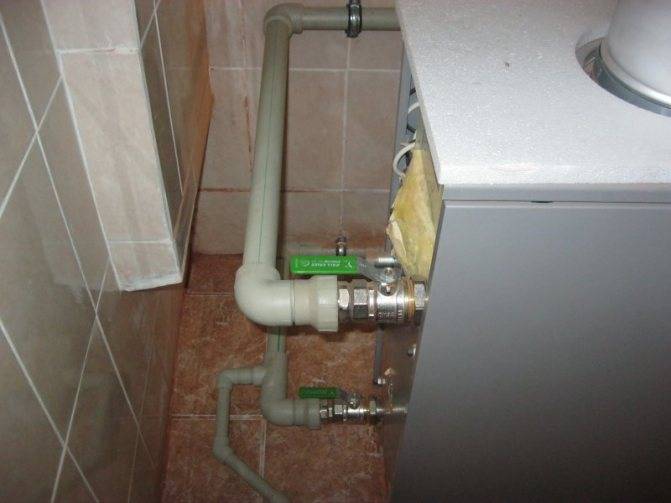

Подключение АОГВ: вид сзади

При монтаже трубопроводы устанавливаются с уклоном в 1 см на каждый метр длины трубы. Это позволяет избегать появления воздушных пробок в системе, облегчает циркуляцию воды и позволяет сливать воду из системы.

Это видео рассматривает некоторые практические вопросы установки АГВ в частном доме:

Некоторые предостережения

• При падении температуры воды в системе ниже 55-50°С начитает обильно выделяться конденсат. При накоплении он может затушить горелки;
• Продукты горения, смешиваясь с конденсатом, образуют азотную и серную кислоты, которые вызывают коррозию оборудования;
• Если температура воды в системе падает ниже 50°, то практически полностью прекращается ее циркуляция в системе;
• Если помещение в зимнее время не отапливается, воду из системы необходимо сливать, но в этом случае коррозия значительно усиливается;
• Чтобы получить горячую воду, не нагревая всю систему, можно использовать кран, который перекрывает циркуляцию в системе отопления. А если соединить прямую и обратную магистраль, можно сохранить оборот.

Теплой зимы!

Особенности конструкции и характеристика оборудования

Водонагревательные котлы АГВ, использующие газ в качестве энергоносителя, начали выпускаться ЖМЗ (Жуковским машиностроительным заводом) с 1967 года. Новое поколение газовых нагревательных аппаратов способно обогревать жилье площадью до 140–200 м², оборудование также можно применять для обеспечения горячей водой. Котлы снабжены надежной системой контроля подачи газа автоматического типа.

Продукцию ЖМЗ сейчас представляют около 30 видов котлов. Среди них модификации мощностью от 11 кВт до 68 кВт – АОГВ, КОВ, АКГВ. Сертифицированные аппараты, имеющие разрешение на изготовление и применение, способны обогреть до 610 м² площади.

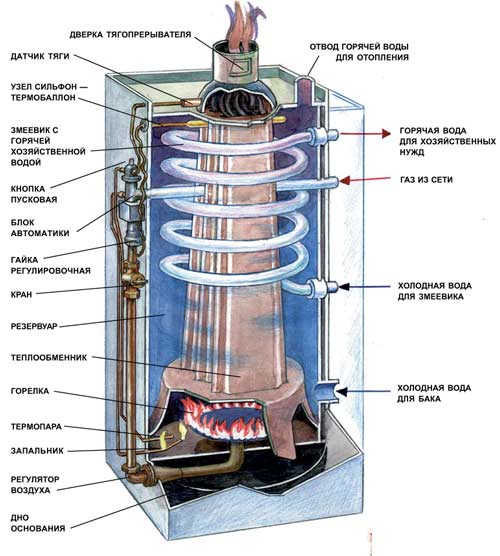

Принцип работы АГВ

Основой конструкции аппаратов АГВ является цилиндрический бак, связанный трубопроводной системой со всей сетью отопления дома. Внутри цилиндра размещен теплообменник – жаровая труба, нагреваемая при горении газа. В приборах АГВ-80 и АГВ-120 внутри размещали турбулизатор, который незначительно повышал КПД установки. Отопительная система представляет собой сеть из восходящего трубопровода, радиаторов, расширительного бачка и обратного трубопровода.

Эта система обеспечивает полный цикл работы аппарата, который включает:

• нагрев теплоносителя – воды;
• подъем нагретого теплоносителя по восходящему трубопроводу к приборам отопления – радиаторам;
• отдача тепла;
• обратный возврат воды в прибор для последующего нагревания.

Термосифонная система нагрева (или система с естественной циркуляцией) не требует дополнительной установки насосов, а компенсация потерь воды происходит из расширительного бачка. Отработанные продукты сгорания газа попадают в дымоход и удаляются в атмосферу.

Аппараты АГВ-80 и АГВ-120 оснащались автоматическим устройством, которое препятствовало поступлению энергоносителя на горелку при достижении определенной температуры, при самопроизвольном затухании фитиля горелки, уменьшении тяги в дымоходе или при снижении давления газа в магистрали.

Когда происходит снижение температуры теплоносителя – автоматический датчик срабатывает, включая подачу газа на горелку.

Аппараты АГВ нового поколения отличаются более эффективной конструкцией, но все системы тепло- и водонагревания функционируют в режиме обычного газового котла. Конструктивные отличия заключаются в разделении жаровой трубы на отдельные секции. А также в водяной рубашке смонтирован змеевик для подготовки горячей воды.

Технические параметры работы первой и одной из последних модификаций котлов АГВ представлены ниже:

Тепловая мощность	Отапливаемая площадь	Емкость бака	КПД	Максимальная температура нагрева воды	Масса
АГВ-80	7 кВт	до 60 м²	80 л	75%	90˚	85 кг
АОГВ-23,2	23,2 кВт	до 200 м²	35 л	89%	95˚	55 кг

Преимущества котлов АОГВ

Котлы АГВ обладают многими очевидными достоинствами, но эти агрегаты перетерпели основательную модернизацию, которые отличаются надежностью и компактностью. Современная конструкция котла АОГВ имеет ряд существенных изменений, это наличие:

• новейшей автоматической системы;
• надежных термометров;
• системы пьезоподжига;
• прекрасного эстетичного вида.

Для того чтобы котел стал работать нет необходимости в подключении к электричеству. К не менее важным обстоятельствам относится то, что это оборудование весьма экономичное.

Автономные газовые водонагреватели АКГВ, АОГВ имеют и такие плюсы как:

1. небольшая стоимость;
2. простая конструкция, благодаря которой котлами легко управлять, а также их обслуживать.

Достоинства и недостатки модели

Достоинствами котлов Жуковский АОГВ 23 являются:

• Надежность, простота конструкции.
• Независимость от системы электропитания.
• Простое и интуитивно понятное управление.
• Предназначены для использования в российских условиях.
• Рассчитаны на работу в суровых климатических условиях.
• Срок службы составляет 14 лет ( и больше).
• Стоимость котлов намного ниже, чем у европейских аналогов.

Недостатками агрегатов следует считать:

• Теплообменник агрегатов изготовлен из стали, уступающей по теплопроводности чугуну.
• Внешний вид котлов уступает европейским моделям.
• Механическая автоматика котла довольно слаба.
• Габариты и вес агрегата требуют установки в отдельном помещении.

ОБРАТИТЕ ВНИМАНИЕ!

Большинство недостатков в той или иной степени свойственны всем атмосферным моделям, поэтому их можно отнести к специфической особенности конструкции.

На что обратить внимание при выборе?

Перед покупкой двухконтурной модели стоит обратить внимание на пять важных показателей:

1. Тип камеры сгорания

Существуют устройства с открытой и закрытой камерой сгорания. Приборы с открытой камерой забирают воздух из помещения, а продукты горения выводят через дымоход. По технике безопасности такой дымоход должен быть не менее 4 м в высоту. Так как при этом кислород из помещения расходуется, то в таком доме должна быть хорошо организована вентиляция.

При закрытом горении воздух забирается с улицы, а продукты горения в этот момент выводятся наружу. Таким образом кислород в помещении не сгорает и в целом атмосфера гораздо более благоприятная. Модели с закрытой камерой подойдут тем, у кого плохо организована вентиляция в доме. Также их можно устанавливать на кухне или в ванной комнате. Устройства с закрытой камерой горения — это единственно возможный вариант для многоквартирных домов.

2. Тип котла

Бывают классические (конвекционные) и конденсационные устройства.

Классические настенные газовые котлы с двумя контурами, рейтинг 2020 которых будет приведен ниже, вырабатывают тепло лишь за счет горения газа. В среднем их КПД составляет от 85 до 95 %.

Конденсационные приборы вырабатывают дополнительное тепло за счет конденсации водяного пара, который образуется естественным образом в процессе горения. Благодаря этому КПД котла повышается и может составлять от 100 до 110 %. Учитывая это, конденсационная модель может сократить расход газа на 10 — 15 %. Особенно ощутима эта экономия будет при использовании теплого пола. Если вы реально хотите сэкономить на отоплении и подогреве воды, то берите конденсационную модель. Такие модели обязательно войдут в наше рейтинг настенных газовых котлов двухконтурных по надежности.

3. Материал теплообменника

Теплообменник устройства может изготавливаться из таких материалов:

• Чугун. Применяется в самых дешевых моделях. Неплохо генерирует тепло, но КПД обычно не превышает 90%. Котлы с чугунными теплообменниками более тяжелые и громоздкие, что усложняет их монтаж.
• Нержавеющая сталь. Применяется для бюджетного и среднего класса. Нержавейка довольно долговечная и при необходимости легко ремонтируется. Однако теплоотдача меньше, чем у меди.
• Медь. Медные теплообменники ставят в моделях среднего и дорогого класса. Они долговечные и хорошо отдают тепло.

Если хотите взять классическую модель и собираетесь сами монтировать ее, берите с нержавеющим теплообменником. Для теплого пола и горячего водоснабжения рекомендуем брать устройство конденсационного типа с медным теплообменником.

4. Мощность котла

В среднем 1 кВт мощности прибора способен отопить около 8 м2 площади. Разделите общую площадь, которую вам нужно отопить на 8 и получите требуемую мощность. Добавьте 1 кВт на подогрев воды. Если же хотите более точно рассчитать мощность устройства, воспользуйтесь формулой, которую мы приводили для одноконтурных котлов.

5. Наличие встроенного бойлера

Отдельный тип двухконтурных котлов может дополнительно оснащаться бойлером для нагрева и главное хранения воды. Иногда очень удобно иметь такой бойлер, так как при сильном падении давления в трубопроводе котел может попросту не греть воду, а в бойлере вода всегда будет горячей. Приобретение модели со встроенным бойлером имеет смысл лишь в тех случаях, когда наблюдается частое падение давления в городском водопроводе. В противном же случае это лишняя трата денег.

Виды отопительных котлов

Наиболее популярные отопительные агрегаты для жилого дома — это котлы Комфорт, Эконом и Универсал. Рассмотрим подробно один из них.

Серия Комфорт

Напольный агрегат способен отапливать дома площадью 100-120 кв.м. Устройство оборудовано импортной автоматикой контроля фирмы Honeywell. Котлы выпускают с одним или двумя контурами.

Важно! Теплообменник трубчатого вида выполнен из высокопрочной стали, а встроенный турбулятор обеспечивает КПД устройства до 89%. Прочность теплообменника обусловлена использованием цельнотянутых бесшовных труб и высоким качеством автоматической сварки. Для стабильного обеспечения жильцов горячей водой для бытовых нужд в котел установлен второй контур проточного типа из медных труб

Для стабильного обеспечения жильцов горячей водой для бытовых нужд в котел установлен второй контур проточного типа из медных труб

Прочность теплообменника обусловлена использованием цельнотянутых бесшовных труб и высоким качеством автоматической сварки. Для стабильного обеспечения жильцов горячей водой для бытовых нужд в котел установлен второй контур проточного типа из медных труб.

ЖМЗ АОГВ-11,6 Универсал Sit

Данное оборудование предназначено для работы как в открытой системе движения теплоносителя, так и в закрытой. При этом в качестве теплоносителя может выступать умягченная вода или другие незамерзающие жидкости. Например, бытовой антифриз марок Hot Blood, Dixis, Тёплый дом-65. При этом давление в системе отопления должно поддерживаться в пределах 1,5 кгс/кв.см, но не более.

Газовый котел отопления жуковский изначально работает на природном газе. Но при замене форсунок, подающих топливо в запальник и горелку, он способен работать и на сжиженном газе, поставляемом в баллонах. Это подходит для тех потребителей, дома которых находятся на значительном удалении от центральных газопроводов, а пользоваться электроэнергией или другими вилами топлива — для них неприемлемый вариант.

Атмосферная горелка, встроенная в котел, работает тише по сравнению с наддувной и не зависит от электроэнергии. Для России это имеет существенное значение, поскольку перебои с электричеством у нас явление привычное.

Режим модуляции (плавное переключение мощности) горелки позволяет максимально экономить газ. Обычно оборудование в отопительный сезон работает на 15-20%, и режим модуляции является тем инструментом, который регулирует потребляемую мощность. Поэтому и платить за газ придется меньше.

Остальные модели газовых котлов по своей конструкции ничем не отличаются от устройства, описанного выше. Единственная разница заключается в мощности, позволяющей обогревать помещения разной площади.

Напольный газовый котел Жмз АОГВ-23,2-3 универсал (Н)

Аппараты отопительные газовые бытовые с водяным контуром АОГВ-17,4-3 Универсал; АОГВ-23,2-3 Универсал; АОГВ-29-3 Универсал предназначены для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО).

Аппараты комбинированные газовые бытовые с водяным контуром АКГВ-17,4-3 Универсал; АКГВ-23,2-3 Универсал; АКГВ-29-3 Универсал предназначены для отопления и горячего водоснабжения жилых и служебных помещений, оборудованных системами водяного отопления, и горячего водоснабжения (ГВС).

В качестве теплоносителя используется вода по ГОСТ Р 51232–98 и СанПиН 2.1.4.1074-01 с карбонатной жесткостью не более 2 мг. экв/л. Допускается для аппаратов АОГВ-17,4-3 Универсал, АОГВ-23,2-3 Универсал, АОГВ-29-3 Универсал применение вместо воды низкозамерзающей жидкости – бытового антифриза Ноt Вlood (Хот-Блад), “Dixis”,“Теплый дом — 65”.

Установка, пуско-наладка аппарата и инструктаж производятся специалистами газовой службы, сервисной службой завода — изготовителя или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, с обязательным заполнением контрольного талона на установку аппарата, подписью и печатью (Приложение А).

Данные аппараты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Параметры

Обозначение
АОГВ-17,4-3 Универсал	АКГВ-17,4-3 Универсал	АОГВ-23,2-3 Универсал	АКГВ-23,2-3 Универсал	АОГВ-29-3 Универсал	АКГВ-29-3 Универсал
1	2	3	4	5	6	7
Коэффициент полезного действия аппарата КПД (при непрерывной работе), %, не менее: — в режиме отопления — в режиме ГВС	88 —	88 80	88 —	88 80	89 —	89 80
Вид газа — природный по ГОСТ 5542-87 — сжиженный по ГОСТ 20448-80	+ +	+ +	+ +	+ +	+ +	+ +
Давление газа, Па (мм вод.ст.) природного: — номинальное — минимальное / максимальное сжиженного: — номинальное — минимальное / максимальное	1274 (130) 635 (65) / 1764 (180) 2940 (300) 1960(200) / 3528(360)
Номинальная тепловая мощность, Вт (Ккал/ч)	17445 (15000)	17445 (15000)	23260 (20000)	23260 (20000)	29075 (25000)	29075 (25000)
Отопление помещений с теплопотерями Вт, не более,	14500	14500	19500	19500	24500	24500
Ориентировочная площадь отапливаемого помещения высотой Н=2,7 м в зависимости от климатических условий местности, м2	100÷140	100÷140	140÷200	140÷200	200÷250	200÷250
Расход газа:
— природного с плотностью 0,73 кг/м3 при давлении 1274 Па (130 мм вод. ст.) м3/ч, не более	1,87	1,87	2,55	2,55	3,18	3,18
-сжиженного с плотностью газовой фазы 2,0 кг/м3, при давлении 2940 Па (300 мм вод. ст.) м3/ч (кг/ч), не более	0,65 (1,3)	0,65 (1,3)	0,87 (1,74)	0,87 (1,74)	1,085 (2,17)	1,085 (2,17)
Разрежение в дымоходе, Па (мм вод.ст.) минимальное / максимальное	2,94 (0,3) / 29,4 (3,0)
Герметичность газовых коммуникаций, запорного устройства, клапана безопасности, клапана терморегу-лятора. Допускается утечка воздуха, см3/ч, не более	70
Время розжига, сек., не более	60
Индекс окиси углерода, об. %, не более	0,05
Диапазон поддержания темпера-туры воды в теплообменнике, °С	50÷90
Тип горелки	Инжекционный
Вместимость бака, л	64	61	62	59	60	57
Наружный диаметр присоединительного патрубка газоотводящего устройства, мм	135±2	135±2	135±2	135±2	140±2	140±2
Присоединительная резьба штуцеров для: — подачи газа — подвода и отвода воды к отопительной части — подвода и отвода воды к части ГВС	G¾ G2 —	G¾ G2 G½	G¾ G2 —	G¾ G2 G½	G¾ G2 —	G¾ G2 G½
Расход воды в режиме горячего водоснабжения при нагреве на Δt=35 0С л/мин., не менее	—	5,4	—	7,1	—	8,9
Давление воды перед аппаратом в системе ГВС, кПа (кг/см2) — максимальное — минимальное	— —	588 (6,0) 14,7 (0,15)	— —	588 (6,0) 14,7 (0,15)	— —	588 (6,0) 14,7 (0,15)
Давление воды в системе отопления, кПа, не более	100
Расстояние от пола до оси входного патрубка газопровода, мм	716±5
Расстояние от пола до конца выходного патрубка теплообмен-ника, мм	1050±5
Расстояние от пола до оси вход-ного патрубка теплообменника, мм	292±5
Расстояние от пола до оси входного патрубка змеевика, мм	—	587±5	—	587±5	—	587±5
Расстояние от пола до оси выходного патрубка змеевика, мм	—	927±5	—	927±5	—	927±5
Габаритные размеры, мм: высота х ширина х глубина	1050±5 × 420±5 × 480±5
Масса аппарата (без упаковки), кг, не более	49	57	52	60	55	63

Устройство и характеристики оборудования

Примером приборов АОГВ могут служить котлы, выпускаемые Жуковским механическим заводом. Теплотехника этого производителя обладает высоким качеством, пользуется доверием большинства российских потребителей и имеет знаки отличия.

Жуковские котлы могут работать на природном и сжиженном газе. Разница – в форсунке. Завод-изготовитель поставляет аппараты с горелочным устройством под магистральный газ. Для баллонного – форсунка заказывается отдельно.

Жуковский завод выпускает 3 модификации котлов:

• эконом;
• универсал;
• комфорт.

Диапазон нагрева воды: +40…+90°С.

В агрегатах 1 контур и механическое управление. Для устройства горячего водоснабжения понадобится установка бойлерного оборудования.

В АОГВ предусмотрены автоматический и ручной способы регулировки огня. Горелка атмосферная, инжекционного типа. Есть пьезорозжиг для автономности.

Диаметр труб больше или равен 2 дюймам. Меньшие размеры вызовут дополнительные расходы на нагрев воды.

Дымоход монтируют за пределами жилых комнат, его диаметр – порядка 120 мм.

Некоторые, более дорогие модели, оснащены циркуляционным насосом, обеспечивающим равномерное распределение тепла в отопительной системе. В устройствах эконом-класса движение воды производится согласно законам физики, поэтому монтаж труб осуществляют под небольшим углом (10 мм на 1 м в сторону батарей), а сам котел размещают в самой низкой точке дома.

Блок автоматики обеспечивает бесперебойную работу оборудования при любых обстоятельствах (при сильных морозах, при низком давлении газа, при отключении электроэнергии).

Он осуществляет контроль:

Достоинства и недостатки АГВ

Как любое и устройство, АГВ также имеет свои достоинства и недостатки. Основными его преимуществами являются:

• надежность и безопасность при эксплуатации;
• независимость от электропитания;
• возможность автоматизации отопления;
• применение различных способов монтажа (настенные или напольные);
• простота конструкции, что позволяет качественно и надежно обслуживать оборудование;
• небольшая стоимость и экономичность при эксплуатации.

Выделяют два основных недостатка:

• некоторая массивность оборудования, которое занимает около 1 м3. Поэтому зачастую АГВ монтируются в отдельном помещении.
• ухудшение дизайна отапливаемых помещений (трубы, радиаторы или регистры), что заставляет применять дополнительные элементы при обустройстве интерьера.
