Чем отличается аогв от газового котла
Вопросы и ответы
Да, при эксплуатации котлов марки АОГВ можно использовать сжиженный газ. При этом необходимо учитывать, что такой способ отопления рекомендован лишь для хорошо утепленных помещений площадью не более 70 кв.м. и при использовании котлов мощностью до 18 кВт.
Для котлов АОГВ установка циркуляционного насоса не обязательна. Тем не менее, при установке циркуляционного насоса увеличивается срок службы котла, возрастают его теплоотдача и характеристики эффективности всей отопительной системы.
При установке котла и пуске газа представитель специализированной организации газового хозяйства, произведший установку, в паспорте изделия обязан заполнить раздел «Отметка об установке аппарата и проведении технического обслуживания».
В случае возникновения каких-либо сомнений в исправности отопительного аппарата, необходимо обратиться в специализированную организацию газового хозяйства. Специалист организации производит осмотр системы и, при обнаружении неисправностей отопительного аппарата, заполняет «Акт дефектов», в котором обязан описать дефект и причину его возникновения.
В случае обнаружения дефекта, определённого в «Акте дефектов» как «заводской дефект», необходимо предоставить в организацию, где был приобретен аппарат, либо на завод-изготовитель: дефектный узел, заполненный «Акт дефектов», и копию заполненного раздела «Отметка об установке аппарата и проведении технического обслуживания».
АОГВ и котёл – изделия с одинаковыми потребительскими свойствами. В просторечии эти названия часто используются людьми для обозначения одних и тех же изделий. Строгое же различие между ними определяют два действующих стандарта, описывающих технические условия их производства. Термин «АОГВ» введен «ГОСТ 20219-74 – Аппараты отопительные газовые бытовые с водяным контуром. Технические условия» и распространяется на бытовые аппараты, работающие только на природном и сжиженном газе. Термин «котлы» введен «ГОСТ 20548-87 – Котлы отопительные водогрейные теплопроизводительностью до 100 кВт. Общие технические условия» иохватывает все остальные отопительные системы, работающие на твердом, жидком и газообразном топливе.
Для правильной установки отопительного оборудования необходимо обратиться в специализированные организации, имеющие право на данный вид работ.
Техническое обслуживание необходимо проводить по мере необходимости, но не реже одного раза в год. Объем технического обслуживания изложен в руководстве по эксплуатации в виде перечня обязательных работ.
Отопительные котлы могут иметь один или два водяных контура. Обычные, или одноконтурные котлы, содержат лишь один замкнутый водяной контур, используемый только для отопления помещений. Двухконтурные котлы дополнительно содержат второй проточный водяной контур, соединенный с водопроводной магистралью и предназначенный для горячего водоснабжения помещений. Оба контура гидравлически никак не связаны между собой и контур горячего водоснабжения нагревается путём косвенного нагрева от контура отопления.
Напольный газовый котел Жмз АОГВ-23,2-3 универсал (Н)
Большинство загородных коттеджей и таунхаусов обогревается природным или сжиженным газом. Для работы системы требуется установка котельного оборудования, особенно если нужно обустроить отопление во всем здании.
В продаже можно встретить модели, различающиеся конструкцией, мощностью, производительностью, вариантом исполнения корпуса и другими характеристиками. Газовый котел Жуковский – востребованный отечественный аппарат, созданный с учетом климатических особенностей в российских регионах.
Он стоит на порядок дешевле импортных аналогов и не уступает последним по качеству, соответствует требованиям ГОСТ.
Газовый котел АКГВ-23.2-1 SIT с Жуковским подсоединением
| Заказ по тел.(499) 995-13-35 |
ЦЕНА (жми сюда)
| Производство: | ОАО «Боринское» |
| Гарантия: | 36 месяцев |
| Габариты, мм (Д×Ш×В): | 463×403×994 |
| Масса, кг: | 65 |
| Тепловая мощность, кВт: | 23,2 |
| Автоматика: | EUROSIT |
| Отапливаемая площадь, м²: | 90…200 |
Газовый котел АКГВ-23.2-1 SIT с медным контуром и Жуковским подсоединением — напольный, двухконтурный, энергонезависимый.
Используется в качестве отопительного и водогрейного устройства в системах водяного отопления жилых домов и бытовых построек площадью до 200 м². Котел АКГВ-23.
2 SIT (М) отличается от котла АОГВ-23,2 наличием второго контура, используемого в целях подогрева проточной воды на хозяйственные нужды, импортной автоматикой и наличием медного контура.
Котел способен нагревать не менее 5 литров воды в минуту на температуру в 45 °C.
К наиболее значимым особенностям котла следует отнести:
- медный контур, значительно повышающий срок службы котла,
- Присоединительные размеры к системе отопления соответствуют «Жуковским», что позволяет произвести быструю замену Жуковского котла на Боринский
- отличные технические характеристики,
- высокое качество изготовления,
- надежнейшая итальянская автоматика управления и безопасности,
- широкую распространенность и известность котла среди газовщиков,
- низкую цену аппарата и низкую стоимость обслуживания.
Исходя из этого, можно с уверенностью сказать, что котел АКГВ-23,2 SIT (М) с медныи контуром производства ОАО «Боринское» — хороший выбор для отопления своей дачи или дома.
Помимо этого, модель оснащена автоматической системой безопасности, срабатывающей при перегреве воды, отсутствии газа или тяги, и терморегулятором для автоматического поддержания необходимой температуры теплоносителя и горячей воды.
Котел оснащен автоматикой «EUROSIT» производства концерна «SIT» (Италия).
Технические характеристики котла АКГВ-23,2 SIT с медным контуром и Жуковским подсоединением
| Топливо | Природный газ |
| Тип автоматики | SIT (Италия) |
| Номинальная тепловая мощность автоматического горелочного устройства, КВт (ккал/ч) | 23,2 (20000) |
| Отапливаемая площадь, м² | 90…200 |
| Давление природного газа перед блоком автоматики, Па (мм. вод. ст.) | |
| — номинальное | 1274 (130) |
| — минимальное | 637 (65) |
| — максимальное | 1764 (180) |
| Обьемное содержание окиси углерода в сухих неразбавленных продуктах сгорания природного газа, % не более | 0,05 |
| КПД аппарата, % не менее | 87 |
| Теплоноситель | Вода ГОСТ 2874-82 |
| Параметры теплоносителя, не более: | |
| — абсолютное давление, МПа | 0,165 |
| — максимальная температура, °C | 95 |
| — карбонатная жесткость, мг-экв/кг | 0,7 |
| — содержание взвешенных веществ | отсутствует |
| Размер штуцера для подвода газа: | |
| — условный проход Ду, мм | 20 |
| — резьба по ГОСТ 6357-81 | G ¾ — B |
| Расход воды в режиме горячего водоснабжения при нагреве на 45°С, не менее, кг/мин | 5,0 |
| Размер штуцеров змеевика ГВС | Ду 15, мм G ½ — В |
| Условный проход водяных присоединительных патрубков | |
| — Ду, мм | 50 |
| — резьба по ГОСТ 6357-81, дюйм | G 2 — В |
| Параметры автоматики безопасности | |
| — подача газа к основной горелке только при наличии пламени на запальной горелке за время, сек (не более) | 60 |
| — время отключения подачи газа на запальную и основные горелки, сек | 10…60 |
| Разрежение в дымоходе за аппаратом, Па (мм. вод. ст.) | От 2,94 до 29,4 (от 0,3 до 3,0) |
| Максимальное избыточное давление в системе ГВС, МПа | 0,6 |
| Емкость бака-теплообменника, л | 32,4 |
| Максимальная температура отходящих в дымоход продуктов сгорания, °C при давлении газа 180 мм вод. ст. | 210 |
| Масса аппарата, кг | 65 |
| Габаритные размеры: | |
| — ширина, мм | 403 |
| — глубина, мм | 463 |
| — высота, мм | 994 |
Комплектность поставки
- Котел АКГВ-23,2 SIT в сборе в деревянной обрешетке
- Технический паспорт
- Паспорт и руководство по эксплуатации на автоматику
Паспорт и руководство по эксплуатации
(475 kB)
Похожие модели
Котел АКГВ-23,2-1
Котел АКГВ-23,2 SIT
Котел АКГВ-23.2 SIT с медным контуром
Незамерзающая жидкость для систем отопления!
Инструкция по эксплуатации
Перед запуском требуется проветрить комнаты, удостовериться, что газовый кран, расположенный перед агрегатом, находится в закрытом состоянии, затем проверить тягу. Включать котел Жуковский требуется в следующем порядке:
- Открыть кран, приподнять зеркало до горизонтальной позиции.
- Повернуть рукоятку управления против часовой, установив позицию «Включен запальник», надавить до упора и держать 10 секунд. Не отпуская рукоятку, нажать клавишу розжига, чтобы раздался щелчок.
- Если пламя не гаснет, можно отпускать рукоять. При угасании требуется повторить попытку.
- Для зажигания главной горелки требуется повернуть ручку на позицию 1-2, дождавшись срабатывания оборудования. При погасании повторно разжигать горелку возможно только спустя 5 минут.
- Повернуть зеркало в вертикальное положение, проверить тягу и отрегулировать температуру воды в системе.
- Если на стенках появился конденсат, не нужно пугаться: капли прекратят вырабатываться при прогреве выше 30 градусов.
- Чтобы выключить агрегат, требуется повернуть рукоятку управления по часовой стрелке, пока она не станет в положение «Включен запальник».
Монтаж системы
Все работы по монтажу начинаются после составления и утверждения проекта в соответствующих организациях. Техническое задание на проектирование выдаёт газовое хозяйство. Главные требования в нём предъявляются к помещению, в котором будет находиться котёл.
Особое внимание в ТЗ уделяется общей вентиляции, устройству дымоходов, наличию газоанализаторов. Регламентируются также отступы от стен при установке оборудования. Подключение котла в систему отопления
Подключение котла в систему отопления.
Нужно не только изучить, как работает система до ее покупки, но и проконсультироваться у специалистов, возможна ли установка агрегата в предполагаемом месте.
Где возможна установка
Несмотря на то, что устанавливать АГВ рекомендуется на полу в отдельном помещении, это не исключает возможность монтажа такого котла и в кухне жилого дома, квартиры при условии соблюдения соответствующих требований.
Настенные газовые котлы такого типа применяются очень редко, да и то после значительных переделок, вследствие которых причисление их к традиционным АГВ весьма условно. Выбрать оптимальное место и тип котла вам поможет консультация специалиста.
Разводка трубопроводов
Отопительная система такого типа является открытой, и её монтаж производится с верхней разводкой трубопроводов. При этом она может быть однотрубной или двухтрубной. Какую из них выбрать – решается в каждом конкретном случае индивидуально.
Установка двухтрубной системы позволяет с помощью запорной арматуры отключать тепловые приборы, но тогда резко возрастает сопротивление циркуляции теплоносителя. Без применения насоса это может создавать проблемы при работе системы отопления квартиры или дома.
Нюансы монтажа трубопроводов
Во время монтажа трубопроводов на максимально возможной высоте устанавливается расширительный бак, который примет избыточный объём воды при её нагревании. В него вваривается переливной патрубок.
Диаметр труб для подачи воды и обратного слива должен быть не менее 50 мм. Такое значительное увеличение размера необходимо для снижения сопротивления теплоносителю. Монтаж их производится с уклоном во избежание воздушных пробок.
Параметры уклона
Оптимальная величина уклона –1:100. Направление уклона верхнего (подающего) коллектора – вниз от расширительного бака до первого радиатора. Нижний (обратный) трубопровод должен иметь уклон от последнего радиатора к АГВ. Краны Маевского устанавливаются в верхние пробки отопительных радиаторов, а подпиточный кран – в обратную магистраль.
Газовые котлы АОГВ-11.6-3: инструкция по применению
В России и на всем постсоветском пространстве, наряду со старыми «советскими» котлами отопления АГВ, имеют большое распространение и разные отзывы газовые котлы АОГВ-11.6-3 Ростов или Жуковский. Данные аппараты работают на газе, а он, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ достаточно неприхотливы и не требуют каких-то специальных условий для их работы.
В этой статье попытаемся разобраться в котлах АОГВ, что это такое, рассмотреть технические характеристики энергонезависимых газовых котлов отопления АОГВ-11.6, недостатки, цены и составить для себя инструкцию по применению.
АОГВ что это такое
Многим из тех, кто озадачился покупкой газового котла АОГВ, сначала может показаться непонятным такое название котла. На самом деле всё просто.
АОГВ — это аббревиатура, ее расшифровка — Аппарат Отопительный Газовый Водонагревательный. Цифра, которая стоит после этой аббревиатуры, указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11.6 говорит о том, что данный газовый отопительный аппарат имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т.д.
Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе города Жуковский, производства ЖМЗ.
Котлы АОГВ-11.6-3 серии Комфорт, Универсал и Эконом
Энергонезависимые газовые котлы АОГВ-11.6-3 предназначены для отопления частного дома, гаража или других помещений. Выпускаются только в напольном варианте. Бытовые версии газовых котлов имеют линейку от 11 до 29 кВт мощности. Основным видом топлива котла АОГВ служит природный газ.
Нагрев воды происходит при помощи газовой горелки, расположенной под баком-теплообменником снизу котла. При замене форсунок газовой горелки возможно использование котла и на сжиженном газе. Корпус и теплообменник котла выполнены из стали. Теплообменник для нагрева воды имеет трубчатое строение, что способствует его достаточно высокому КПД.
Входной и выходной штуцер, для подключения теплоносителя расположены на задней части корпуса котла. Диаметр этих штуцеров составляет 40 мм или 1 1/2 дюйма. Внизу располагается «обратка», вверху — «прямая». Дымовой канал подсоединяется к верхней части корпуса котла АОГВ, диаметр дымохода должен составлять не менее 120 мм.
Котлы выпускаются как одноконтурные, так и двухконтурные: под названием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.
Устройство котла АКГВ-11.6
Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, хватит, например, для того, чтобы помыть руки или посуду, но не более.

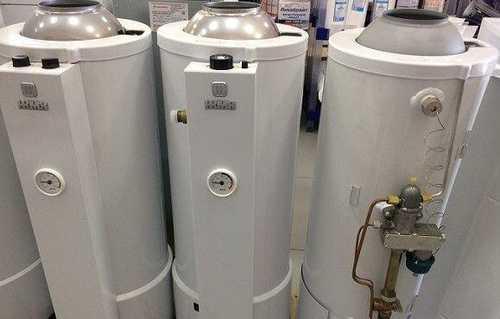

Чем отличаются напольные газовые котлы АОГВ
Итак, в быту наиболее распространены котлы отопления АОГВ-11.6-3 серии Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, установленной на котлах.
Газовые котлы АОГВ-11.6-3 Эконом имеют отечественную автоматику. Управление работой этого котла осуществляется при помощи ручки терморегулятора и электромагнитного клапана, к которому подключены датчик тяги и термопара.
Котел АОГВ-11.6-3 Эконом
Термопара — это важный элемент автоматики газового котла АОГВ. Она выполнена из меди, по форме напоминает толстый пруток. Служит для контроля наличия пламени на запальнике. Если уровень тяги понижается, срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.

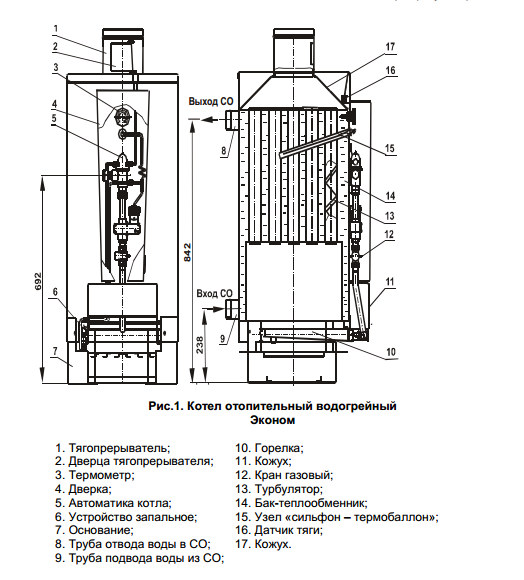

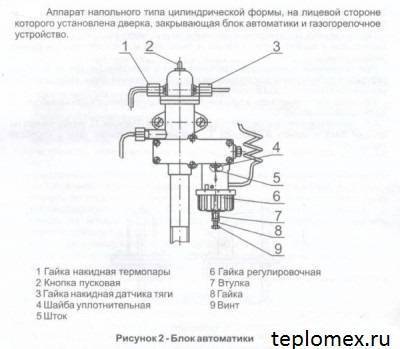

Автоматика котла АОГВ-11.6-3 серии Эконом
Котел АОГВ-11.6-3 Универсал с автоматикой Sit
Котлы АОГВ и АКГВ серии «Комфорт» снабжены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но несколько другую конструкцию.
Преимущества котлов АОГВ-11,6-3
— возможность работы в системах с естественной и принудительной циркуляцией
— совместим с любым материалом, из которых выполнена система отопления (сталь, чугун, полипропилен, металлопластик)
— возможность работы на природном и сжиженном газе
Недостатки котлов АОГВ
— устаревшая автоматика на котлах серии Эконом
— трудно найти запчасти, если требуется их замена при неисправности
— довольно высокая цена по сравнению с конкурентами
Котлы АОГВ-11.6: цена на продукцию
На сегодняшний день покупка одноконтурного газового котла серии Эконом обойдется в 11-12 тысяч рублей, серии Универсал 13-14 тысяч. Цена указана по состоянию на сентябрь 2014г.
В данной статье мы составили инструкцию на котлы АОГВ-11,6-3, разобрали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в заключение, посмотрим небольшой видео обзор.
Инструкция по эксплуатации газовых котлов Жуковский
1. Установка котла
Перед установкой котла необходимо проверить, чтобы котел соответствовал требованиям безопасности. Обязательно следует прочитать инструкцию к котлу и нанести герметик на соединения труб и фитингов, чтобы избежать несанкционированного протекания газа. Котел должен быть установлен на месте сквозняка, неподалеку от трубы дымоотвода и вентиляционного отверстия. Рекомендуем не устанавливать котел в гостиной или в комнате для отдыха.
2. Правила эксплуатации
Перед тем как начать использовать котел, нужно проверить корректную работу системы обогрева и датчики безопасности. При запуске котла можно услышать характерный шум и звук искры, но это нормально для работы газовых котлов. При работе котла необходимо регулярно очищать фильтр газа и дымохода, а также проверять состояние обогревающего элемента и сигнализации. Не позволяйте детям играть рядом с котлом и не храните горючие материалы поблизости.
3. Техническое обслуживание
После каждого отключения котла необходимо проверить состояние щеток регулятора газа, термопары и створок вентиляции. Рекомендуется производить профилактическое техническое обслуживание котла каждый год. При обнаружении любых неисправностей или неполадок, необходимо немедленно обратиться к специалисту.
4. Заключение
Ознакомление с инструкцией по эксплуатации газовых котлов Жуковский является важным пунктом перед установкой и использованием котла. Соблюдение указанных рекомендаций и правил значительно продлевает жизнь котла и обеспечивает безопасную работу системы отопления.
Виды котлов
Существует несколько видов газовых котлов, которые могут быть использованы в домашнем и производственном применении. Каждый из них имеет свои особенности и может соответствовать определенным требованиям. Рассмотрим популярные виды котлов:
- Котлы с термическими генераторами — используются для производства горячей воды и отопления. Они могут быть небольшими и установлены в квартирах или крупными для использования в производственных целях.
- Котлы с бойлерами — в них имеется встроенный бак для хранения нагретой воды. Они обеспечивают максимальный комфорт и экономию энергии.
- Комбинированные котлы — сочетают в себе функции отопления и горячего водоснабжения. Они часто используются в домах и квартирах.
- Компактные котлы — самые маленькие виды котлов, которые могут быть установлены в кухнях и ванных комнатах. Они могут обслуживать небольшие квартиры и дома.
- Котлы для промышленных предприятий — используются для поставок тепловой энергии в крупных производствах и предприятиях, они могут быть различных видов и мощностей.
Важно помнить, что при выборе котла необходимо учитывать множество факторов, таких как размеры помещения, количество людей и организации, которым необходимо обеспечить тепло и водоснабжение
| Вид котла | Преимущества | Недостатки |
| Котлы с термическими генераторами | Высокая мощность, надежность работы, возможность использования в крупных помещениях. | Высокая стоимость, сложность монтажа и обслуживания. |
| Котлы с бойлерами | Экономия энергии, удобство использования, современный дизайн. | Высокая стоимость, необходимость установки в отдельном помещении. |
| Комбинированные котлы | Экономия места и энергии, автоматическое управление, возможность подключения к системе умного дома. | Высокая стоимость, сложность сервисного обслуживания. |
Врезка АОГВ в отопление
Так как включать АГВ в домашнее отопление не сложно, сделать это можно самостоятельно, но предварительно требуется разрешение коммунальных служб. Врезка предполагает подключение агрегата к трубам отопления, а также к газовой магистрали. Чтобы частички накипи и грязь не попадали внутрь котла, на вводящие трубы нужно поставить фильтры грубой очистки. Все резьбовые соединения герметизируются при помощи пакли, уплотнительных колец.
На водопроводные трубы монтируются отсекающие краны. К основной газовой магистрали подключать котел может только тот человек, у которого есть допуск к такого рода работам. Газовая труба тоже подключается с дополнительной герметизацией. При подключении используются изделия из меди или гофрированные шланги.
Помогите настроить температуру котла АОГВ-11,6-3 ТУ 51-20-25-92
Чтобы сделать погорячее, надо крутануть регулировочное колёсико терморегулятора: со стороны барашка газ.крана — вверх, а если со стороны, как на вашем фото, то вниз; сколько именно надо крутануть — определяется опытным путём (по нагреву воды). Если колёсико не крутится в указанном направлении, надо ослабить стопорный винт (я на вашем фото пометил его стрелкой), прокрутить в обратную сторону и затянуть стопорный винт. В запущенных случаях шток терморегулятора (на нём сидит регулировочное колёсико) может захряснуть и тут уже либо менять терморегулятор (геморное дело), либо выкручивать из него клапан.
Источник

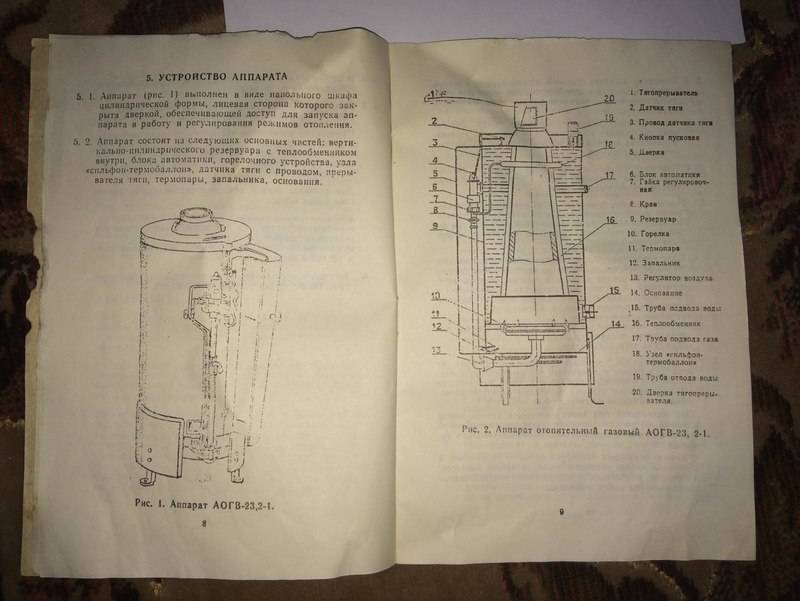

Особенности конструкции и характеристика оборудования
Водонагревательные котлы АГВ, использующие газ в качестве энергоносителя, начали выпускаться ЖМЗ (Жуковским машиностроительным заводом) с 1967 года. Новое поколение газовых нагревательных аппаратов способно обогревать жилье площадью до 140–200 м², оборудование также можно применять для обеспечения горячей водой. Котлы снабжены надежной системой контроля подачи газа автоматического типа.
Продукцию ЖМЗ сейчас представляют около 30 видов котлов. Среди них модификации мощностью от 11 кВт до 68 кВт – АОГВ, КОВ, АКГВ. Сертифицированные аппараты, имеющие разрешение на изготовление и применение, способны обогреть до 610 м² площади.
Принцип работы АГВ
Основой конструкции аппаратов АГВ является цилиндрический бак, связанный трубопроводной системой со всей сетью отопления дома. Внутри цилиндра размещен теплообменник – жаровая труба, нагреваемая при горении газа. В приборах АГВ-80 и АГВ-120 внутри размещали турбулизатор, который незначительно повышал КПД установки.
Отопительная система представляет собой сеть из восходящего трубопровода, радиаторов, расширительного бачка и обратного трубопровода.
Эта система обеспечивает полный цикл работы аппарата, который включает:
- нагрев теплоносителя – воды;
- подъем нагретого теплоносителя по восходящему трубопроводу к приборам отопления – радиаторам;
- отдача тепла;
- обратный возврат воды в прибор для последующего нагревания.
Термосифонная система нагрева (или система с естественной циркуляцией) не требует дополнительной установки насосов, а компенсация потерь воды происходит из расширительного бачка. Отработанные продукты сгорания газа попадают в дымоход и удаляются в атмосферу.
Аппараты АГВ-80 и АГВ-120 оснащались автоматическим устройством, которое препятствовало поступлению энергоносителя на горелку при достижении определенной температуры, при самопроизвольном затухании фитиля горелки, уменьшении тяги в дымоходе или при снижении давления газа в магистрали.
Когда происходит снижение температуры теплоносителя – автоматический датчик срабатывает, включая подачу газа на горелку.
Аппараты АГВ нового поколения отличаются более эффективной конструкцией, но все системы тепло- и водонагревания функционируют в режиме обычного газового котла. Конструктивные отличия заключаются в разделении жаровой трубы на отдельные секции. А также в водяной рубашке смонтирован змеевик для подготовки горячей воды.
Технические параметры работы первой и одной из последних модификаций котлов АГВ представлены ниже:
| Тепловая мощность | Отапливаемая площадь | Емкость бака | КПД | Максимальная температура нагрева воды |
АГВ-80 7 кВт до 60 м² 80 л 75% 90˚ 85 кг
АОГВ-23,2 23,2 кВт до 200 м² 35 л 89% 95˚ 55 кг
Газовые котлы АОГВ-11.6-3 Ростов: подробная инструкция
В наше время все больше и больше имеют распространение современные импортные газовые котлы. Однако, стоимость их достаточно высока, и для того, что бы они корректно работали, порой необходимо переделывать всю отопительную систему в частном доме.
Заменить старые радиаторы на новые алюминиевые, разводку из стальных труб на трубы из полипропилена, поменять расширительный бак на мембранный, установить циркуляционный насос и т.д. Не всех это устраивает, а у многих, элементарно нет средств на замену котла и системы АГВ отопления.
Котлы АОГВ-11,6-3 производства «Ростовгазоаппарат» г. Ростов когда-то были очень популярны, ввиду неплохих отзывах, своей дешевизны и дешевизны запчастей, простоты конструкции и устройства, да, и выбор напольных газовых котлов был тогда небольшой.
Однако, и по сегодняшний день в тысячах домов применяется ростовский котел АОГВ. Разберем детально эти котлы, рассмотрим основные технические характеристики, принцип работы, возникающие неисправности и составим инструкцию для пользователя.
Круглый и прямоугольный тип котлов АОГВ-11,6-3 Ростов

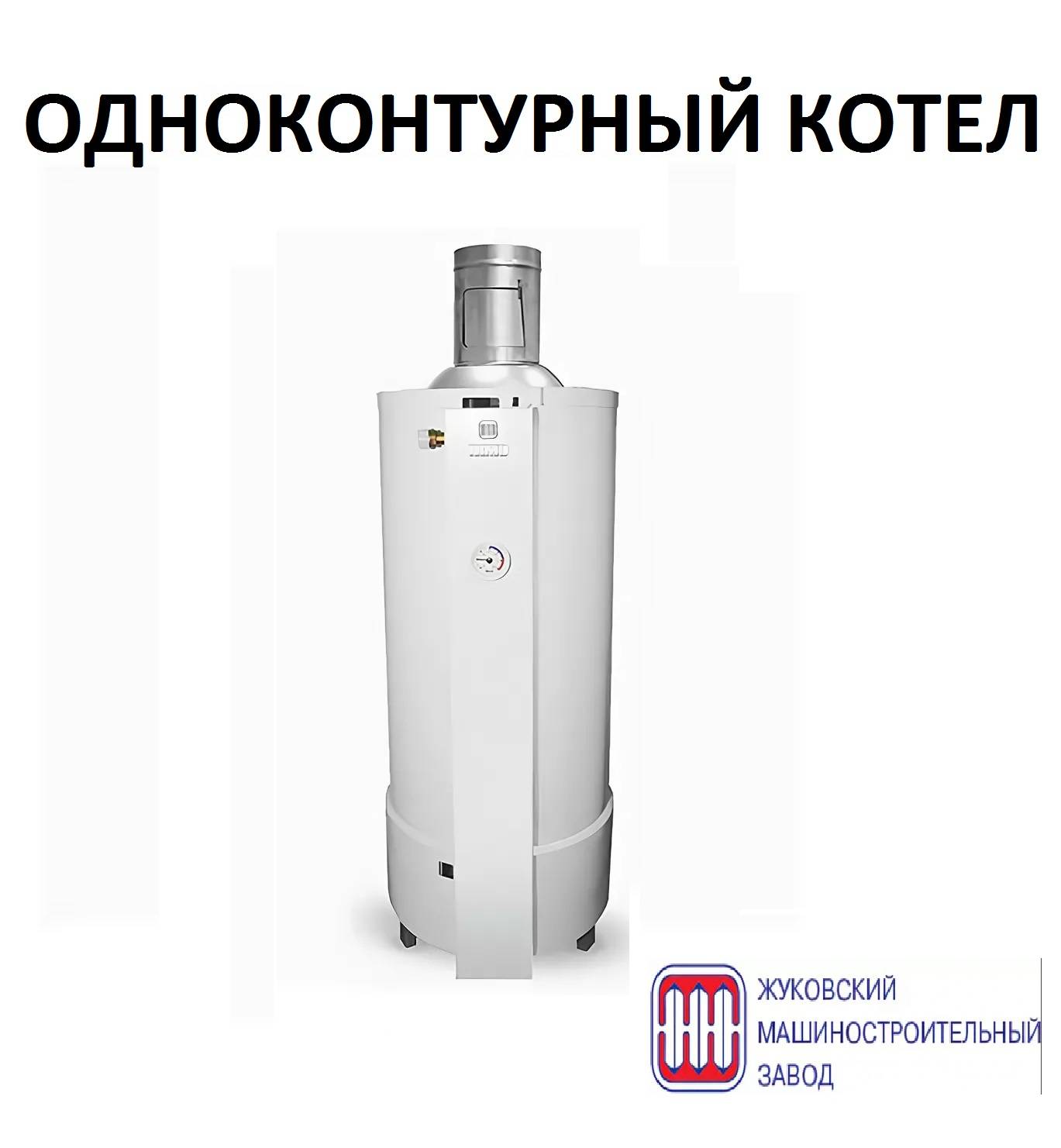

— одноконтурные АОГВ (только для отопления)
— двухконтурные АКГВ (отопление и горячее водоснабжение)
Также они подразделяются по тепловой мощности. Чаще встречаются модели с маркировкой АОГВ-11,6 и АОГВ-17,4 мощностью 11 кВт и 17кВт соответственно. Они применяются для обогрева помещений до 150 кв. метров. Для отопления дома площадью до 250-300 метров используются газовые котлы АОГВ-23 или АОГВ-29. Ростовские напольные газовые аппараты выпускаются в круглом и прямоугольном исполнении.
Устройство напольного котла АОГВ-11.6-3
Ростовский газовый котел состоит из кожуха, стального трубчатого теплообменника, газовой горелки и автоматики, включающую в себя терморегулятор, магнитный клапан, термопару, запальник и датчик тяги. Также в комплект входит газовый кран для подачи и перекрытия газа и зонт-обтекатель.
Круглый и прямоугольный тип котлов АОГВ-11,6-3 Ростов
Устройство котла АОГВ-11,6-3 круглой формы
Таким образом, если летом вам понадобится горячая вода, придется включать отопление. Но это является недостатком большинства отечественных напольных газовых котлов. В таком случае, на помощь придет, установленная газовая колонка или электрический водонагреватель.
Принцип работы газового котла АОГВ
Строение, внешний вид и принцип работы ростовского напольного котла очень напоминает котлы АОГВ-11.6-3 Жуковский. Для обеспечения нагрева теплоносителя и автоматического регулирования и безопасности работы используются следующие элементы:
1. Магнитный клапан, предназначенный для приостановки подачи газа к основной горелке и запальнику, если он погас, а также принимает сигнал от датчика тяги, в случае ее полного или частичного отсутствия.
2. Терморегулятор имеет два положения(вкл./выкл). Предназначен для автоматического поддерживания заданной температуры теплоносителя в трубчатом теплообменнике, посредством передачи сигнала на газовую горелку. Температура выставляется при помощи ручки в диапазоне от 50 до 90 градусов.
3. Датчик тяги срабатывает при отсутствии тяги в дымовом канале. Перадавая сигнал на запальник, магнитный клапан прекращает подачу газа к запальнику и основной горелке.
Автоматика котла АОГВ
Газовые котлы АОГВ-11.6-3 и 17,4 г. Ростов для подключения теплоносителя имеют на боковой стороне два штуцера с наружными резьбами, диаметром 1 1/2 дюйма или 40 мм. У котлов АОГВ-23 и 29, этот диаметр равен 50 мм или 2 дюйма.
У двухконтурных моделей, на той же стороне расположены два вывода под горячую воду, диаметром 15 мм или 1/2 дюйма.
Газ подключается при помощи специальной гибкой газовой гофрированной подводки (шланга), выполненной из нержавейки. Шланг вкручивается в тройник, к которому закреплены терморегулятор и магнитный клапан.
Когда все правильно подсоединено, система запитана водой, открываете газовый кран. При помощи ручки терморегулятора выставляете необходимую температуру воды.
Схема обвязки и подключения котла типа АОГВ
Схема обвязки котла АОГВ
— простота конструкции — недорогие запчасти — несложный монтаж и работа при замене запчастей — возможность использования в старых открытых системах отопления — совместим со стальными трубами и чугунными радиаторами — невысокая цена аппарата
Недостатки котлов АОГВ
— устаревшая конструкция аппарата
— периодические неисправности в работе автоматики: не горит запальник, не работает кнопка на клапане или термопара, котел часто отключается и т.д.
— с каждым годом всё трудней найти запчасти, ввиду появления на рынке более современных моделей отопительных напольных газовых котлов
Смотрите видео:
