Коробка для розеток и выключателей скрытой установки

Требования к установке распределительных коробок

Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.

• Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
• Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
• Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
• Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.
• Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
• Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
• В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.

Как заменить подрозетник при этом не испортив обои?

Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать – портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.

Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию – чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.

Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.

И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.

Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».

Что может заменить приятный и профессиональный монтаж? – да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.

Андрей Белый. REMONT-EKSPERT.RU

При использовании материалов AXIOMPLUS.COM.UA

Все права защищены. Копирование разрешено только с ссылкой на первоисточник

Окончание работ

Последний штрих – это сама установка розеток в гипсокартон, ради чего и была проделана вся эта подготовительная работа. Меряем и обрезаем провода из подрозетника до нужной длины.

Для удобства оставляем длину 5 – 7 см. Этого размера достаточно для нормального подсоединения проводов.

Розетки, купленные специально под гипсокартон, бывают разных моделей, но предпочтительнее не с пластиковым, а с металлическим ободком. В случае нештатной ситуации больше вероятности замыкания провода через металл на «землю», что вызовет срабатывание автомата защиты.

Желательно, чтобы розетки, которые устанавливаем в гипсокартоне, были заземлены. Для этой цели существуют трехжильные кабеля, заземляющий провод – желтый с зеленым, или просто желтый. Его подключаем на клемму заземления. Остальные две жилы – фаза и ноль.

Совет: концы проводов хорошо залудите паяльником, либо наденьте специальные наконечники. Зажимайте болты максимально крепко, но не сорвите резьбу.

Как показывает практика, установить розетки в специальные коробки под гипсокартон несложно. Дольше описывать и рассказывать. Главное – грамотно установить подрозетники, соблюдать правила техники безопасности, быть внимательным и аккуратным. Тогда все обязательно получится!

Известные производители

Почти все установочные коробки производятся по ГОСТ и имеют схожие параметры. Для мастера чаще не принципиально, чью продукцию покупать. И все же потребители России предпочитают использовать установочные стаканы таких производителей:

• Hegel. Продукция этого бренда появилась на рынке в 2006 году. Изготавливают электромонтажные элементы на территории России из высококачественного сырья, закупаемого у иностранных партнеров.
• Legrand. Французская компания-производитель качественного продукта. Стоимость подрозетников этого бренда значительно выше, чем цена на отечественную продукцию.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

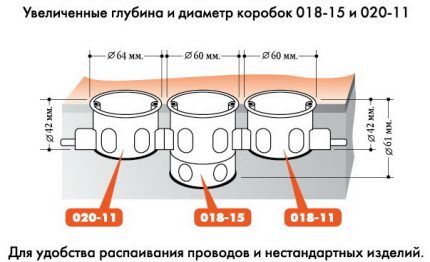

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон

Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
Форма. Самой востребованной считается круглая. Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель

Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

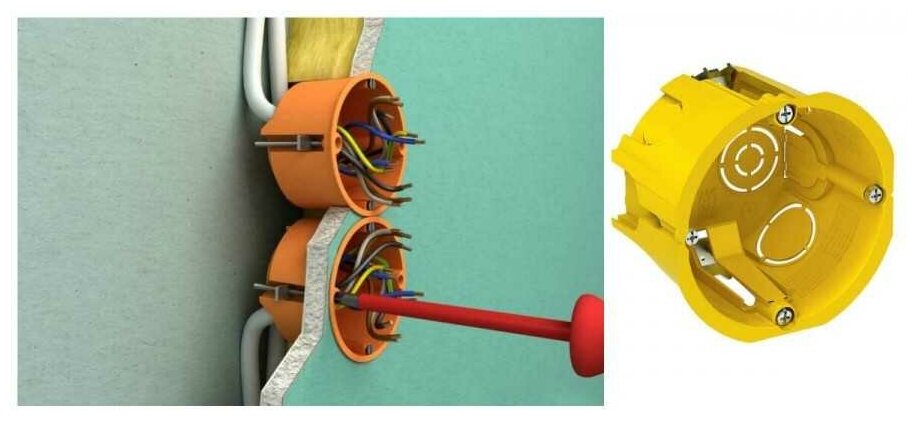

Как закрепить подрозетник в гипсокартоне

После разметки и сверления отверстий можно приступать непосредственно к установке. Для начала, нужно определить, с какой стороны будут заходить провода и удалить там предусмотренные заглушки, проштампованные на корпусе. Если есть возможность, то лучше, чтобы провода заходили в подрозетник с задней стороны, так будет проще выполнять дальнейшие работы по установке розеток.

Винты с крепежными лапками должны быть выкручены так, чтобы лапки были утоплены в специальные выемки в корпусе, или, если это не предусмотрено, лапки можно было отвернуть в стороны.

Прошпаклюйте подрозетник снаружи после установки — тогда будущая розетка будет прилегать плотно

Перед тем, как установить подрозетник в гипсокартон, в него протягиваются провода. Теперь подрозетник нужно аккуратно вставить в отверстие, по возможности без перекосов, чтобы не обломать края ГКЛ.

После выравнивания можно затянуть крепежные винты. Форма жала отвертки должно соответствовать шлицам на болтах, тогда отвертка не будет соскальзывать. Подрозетник должен быть плотно притянут к панели, но чрезмерное усилие при затягивании может привести к тому, что лапки креплений передавят край. Исправить такой недостаток будет практически невозможно.

В некоторых случаях монтаж подрозетника в гипсокартоне выполнить до установки листов на несущий профиль.

Стены после установки подрозетников можно снаружи прошпаклевать. Тогда будущая розетка будет плотно прилегать к стене без зазоров и щелей. До шпаклевки можно предварительно прикрепить розетки, чтобы увидеть, как они выровнены. Если есть необходимость поворота на некоторый угол, можно слегка ослабить крепежные винты и повернуть конструкцию в нужную сторону, после чего винты снова затянуть.

https://youtube.com/watch?v=YZ—N5Zr0GI

Классификация подрозетников

На рынке представлено огромное количество изделий. Может сложиться впечатление, что каждое из них уникально, и выбрать подходящий невозможно.

На самом деле подрозетники разделяются по следующим основным признакам:

• материал;
• конструкция;
• размеры.

Также они могут отличаться по цвету и дизайну. Но эти характеристики не влияют на функциональность. Подрозетники по бетону устанавливаются в глубине стены, что позволяет не обращать внимания на некоторые уловки, придуманные маркетологами для продвижения своего товара.

Классификация по материалу

Самым демократичным во всех смыслах сырьём для подобной фурнитуры является пластик. В производстве используют негорючие составы, что позволяет устанавливать подрозетники даже в деревянные срубы или стены из гипсокартона. Также они могут быть окружены отделкой из ДСП, фанеры, вагонки.

Подрозетник в бетон из пластика и металла

С развитием технологий и появлением негорючих материалов, потеряли свои позиции металлические модели. Металл хорошо противостоит распространению огня, но проводит электрический ток, что повышает вероятность короткого замыкания. Поэтому он уступает своим конкурентам.

Правильное крепление подрозетника в бетонной стене

К плюсам металлических изделий относятся: прочность, гибкость и надёжность. За это у них есть свои почитатели.

Классификация по конструктивным особенностям

Конструкция подрозетника зависит от материала стен, для которых он предназначен. Но так или иначе она напоминает стакан. Монтаж подрозетников в бетонной стене гипсовым раствором.

Если такового нет, то разводится обычное цементно-песчаное тесто. Поэтому выпускается он без дополнительных крепёжных элементов.

Установка подрозетников в бетон на гипсовый раствор

Установка подрозетника в бетон на цементно-песчаный состав

• К более мягким и полым стенам элемент нужно закреплять другим способом. Поэтому конструкторами предусмотрены дополнительные крепёжные планки.
• В комплект вместе с основным продуктом входят винты или другие детали фиксации. Такие коробки удерживаются в материале за счёт распорок.
• Последние, в свою очередь приходят в движение от поворота винта в предусмотренном отверстии подрозетников.

Крепление подрозетников в гипсокартонной стене

Получается, что изделие крепится и удерживается силой собственной конструкции.
Чтобы не повредить материал стены, необходимо соблюдать осторожность и чётко контролировать силу воздействия планки на внутреннюю поверхность лунки.

В противном случае, будет сооружена непригодная большая дырка, а место, выделенное под элемент электрической схемы — безнадёжно испорчено.

Другие виды

Для бетонных стен производятся также овальные модели. Они могут быть разных размеров и предназначения: для блока розеток в 220 Вольт, проводов телевидения, интернета, телефона.

Настенные подрозетники

Особый вид — накладные подрозетники. Они становятся едва ли не частью интерьера, поскольку подбирать их нужно под цвет плинтуса — если в нём прячется кабельканал, который в итоге заводит коммуникацию в пластиковую коробочку.

Размерная линейка

Размеры подрозетников для бетона

Главными и определяющими размерными характеристиками подрозетников являются диаметр, глубина и толщина.

• Стандарты таковы, что внутренний диаметр подрозетника для бетона может варьироваться совсем в небольшом диапазоне: от 60 до 68 миллиметров.
• Экстремальные значения, предусмотренные технологией, колеблются в пределах: минимум — 25; максимум — 80.
• Специалисты утверждают, что по статистике самая подходящая глубина посадки изделия 40-45 мм.
• Ещё одна числовая характеристика — межосевое расстояние. Это интервал между двумя подрозетниками в блоке, при соответствующем исполнении продукции.
• В соответствии со стандартами, между двумя установочными коробками должно быть пространство не менее 71 мм.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников. Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:

• Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
• Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
• Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
• Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Кто поддерживает горение а кто нет?

Все «подопытные» произведены в России или в Украине. А как известно пластик у нас может быть самый разный, и результат непредсказуемый. Я сымитирую нагрев проводки и возгорание.

Для этого достаточно сначала их слегка разогреть и посмотреть, как они себя будут вести под нагревом. А потом подвергнуть их открытому огню. Равномерно прогрев их горелкой буквально 20 секунд, пластик всех корпусов начал плавиться. А еще через 20 секунд легко загорелся.

Горят абсолютно всё. И горят и распространяют огонь прекрасно. Никакие они не самозатухающие. И даже Schneider и Legrand горит. Есть у вас проводка начнет греться, разогреет пластик до возгорания, они прекрасно будут его поддерживать…

Единственное что положительно влияет на время выгорания, так это толщина пластиковой стенки. Те что подороже и потолще – воспламеняются позже остальных и горят дольше. А то что не распространяет горение – не правда. Удивили меня наши производители. Всё горит почти одинаково. Нет никакой разницы.

Остается надеяться что у Вас качественная автоматика, которая сработает раньше, чем прогреется подрозетник до воспламенения. Тут конечно лучше взять толстостенные модели.

Что такое подрозетник

Подрозетник это специальное электротехническое изделие, устанавливаемое в ограждающие конструкции помещений (стены, перегородки) для последующей удобной установки электрических розеток и выключателей.

Дополнительная задача подрозетников, защита конструкций от распространения пожаров при коротких замыканиях и прочих электрических аварий.

Второе или правильнее сказать, другое название подрозетников, монтажные коробки.

Говоря о технологиях установки подрозетников, нужно отметить, что эта технология может быть распространена на установку распределительных коробок электропроводки.

Использование накладок на бревно

При выполнении электромонтажных работ в деревянных домах могут возникнуть определенные трудности, преимущественно из-за бревенчатых стен. Они имеют округлую поверхность, а какая-либо ровная базовая плоскость вообще отсутствует.

Современные производители нашли выход из подобных ситуаций, за счет использования специальных накладок, устанавливаемых на поверхности бревна.

Данная конструкция обладает несомненными преимуществами и пользуется широкой популярностью у электротехников:

• Все изделия этого типа выпускаются сериями, предназначенными для бревен с основными диаметрами 180, 200, 220, 240, 260, 280, 300 и 320 миллиметров. Благодаря широкой размерной линейке создается идеальное сопряжение конструкций практически во всех случаях монтажа.
• Накладки заранее оборудованы всеми необходимыми отверстиями для крепежа и технологических операций по дереву. Шляпки саморезов в дальнейшем полностью скрываются под установочным изделием.
• Благодаря красивым материалам, имитирующим натуральную древесину, накладки часто используются в качестве дополнительных декоративных элементов.
• Накладки изготавливаются из ясеня, обеспечивающего прочность и долговечность изделий в процессе эксплуатации.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

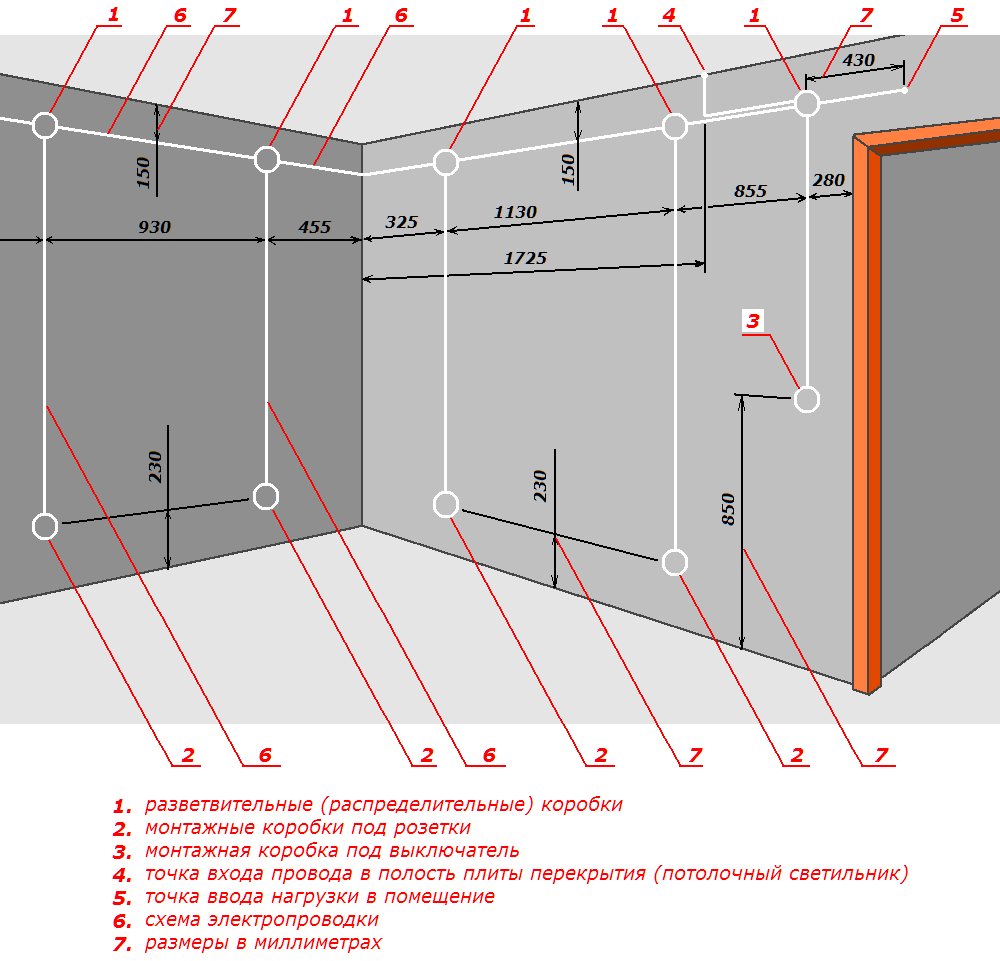

Установка подрозетников, процесс разметки

При разметке трассы попутно размечаются и места установки выключателей и розеток в квартире. Эти места размечаются согласно плану размещения розеток и выключателей (монтажной схеме).

Установка подрозетника заключается в высверливании (выдалбливании) посадочного отверстия, заведении кабеля через технологическое отверстие (лючок) и фиксации подрозетника в стене, чаще всего с помощью строительной смеси (цементный раствор, алебастр).

Способы разметки отверстий на стене не отличаются разнообразием. Самый лучший вариант — с помощью самого подрозетника.

Делаем так:

Вначале отмечаем на стене нижнюю (по вертикали) границу подрозетника от пола. Например, для всех розеток высота установки будет 40 см, для выключателей — 90 см. С учетом ширины корпуса розетки (выключателя) нижнюю границу подрозетника следует отметить чуть выше, примерно на 1см. Горизонтальные расстояния (отступы) от стен отмеряются рулеткой. Когда найден центр отверстия, мы прикладываем к стене подрозетник лицевой стороной и карандашом (маркером) обводим по нему контур. Далее мы высверливаем по этому контуру отверстие в стене на глубину подрозетника.

Если предполагается установить несколько розеток на одной линии (например, четыре), то тогда понадобятся установочные коробки со специальными соединительными муфтами. Такие коробки можно соединять в группы по несколько штук.

Подготовка основы

Диаметр отверстия, как правило, стандартный – 68 мм. Снимаем полотна, выбираем то, которое нужно нам и, чуть повернув по часовой стрелке, ставим на место. Берем обычную дрель, собираем весь этот механизм и сверлим. Все манипуляции проводят с лицевой стороны листа, причем отверстия сверлятся как на закрепленных листах, так и нет.

Розетки для монтажа в гипсокартоне должны быть точно подогнаны. Для этой цели отверстие для фурнитуры нужно делать точного диаметра. Если нет нужного ножа, выходим из ситуации так: сначала сверлим отверстие чуть меньшего диаметра, потом аккуратно увеличиваем его канцелярским ножом.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Сборные розеточные короба

Толщина и долговечность пластика в разных моделях по сути одинаковы. Их отличают лишь соединительные элементы:

Банки соединяют вместе плотно сжимая их, пока не услышим щелчок. В результате распределительные коробки складываются в одну линию на расстоянии, позволяющем устанавливать розетки / переключатели в один ряд. Крепления сбоку которые не нужны, перед сборкой чаще всего обрезаются ножовкой, чтобы не мешали установке подрозетника в стену.

Там где нужно, делаем разлом и вводим провод. Чтобы иметь как можно больше места внутри короба вводите кабель с задней части банки (насколько это возможно).

Полезное: Схема зарядного устройства для автомобильного аккумулятора (самодельная)

При необходимости без проблем можете соединить банки различной глубины.

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

Где монтируют распаячные коробки

Итак:

• Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
• Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
• С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

• Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
• После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

В соединительной коробке следует обеспечить запас провода

Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

• Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
• Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
• Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
• Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
• Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Выводы

При анализе всех рассмотренных в данном обзоре вариантов установки проходных устройств можно отметить следующее:

• Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
• Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
• Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
• При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критиче ошибок.
• Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.
