Для чего необходим монтаж контробрешетки на крышу

Монтаж снегозадержателей

Кронштейны снегозадержателей прикручиваются к обрешетке крыши, сквозь металлочерепицу, в основном их прикручивают к плоскости несущей стены.

• Предварительно нужно засверлить отверстие, даже если на шурупе есть наконечник со сверлом. Перед тем как вкручивать шуруп, устанавливаются прокладки из атмосферной резины, она не только не даст конденсату и воде пройти, а так же, сыграет роль, в вибрациях при сильном ветре, и выдержит сильный снегопад.
• Количество кронштейнов на один трёх метровый снегозадержатель составляет 3-4 штуки, прокладки и шурупы должны входить в комплект.
• В отверстия снегозадержателей вставляются трубки, которые так же нужно закрепить между собой болтами, для борьбы со снеговыми лавинами суровых зим.

Теплая кровля

При устройстве теплой кровли очень важно, чтобы была правильно организована вентиляция под кровельным покрытием. Как правило, на утеплитель с внутренней стороны помещения  укладывается пароизоляция, а со стороны кровли гидроизоляция. Между покрытием и гидроизоляцией должен быть вентилируемый зазор, для обеспечения выполнения своих функций слоя утеплителя, размещенного под гидроизоляционным материалом

Как мы уже знаем, такой зазор обеспечивает рейки, смонтированные под  контробрешетку

Между покрытием и гидроизоляцией должен быть вентилируемый зазор, для обеспечения выполнения своих функций слоя утеплителя, размещенного под гидроизоляционным материалом. Как мы уже знаем, такой зазор обеспечивает рейки, смонтированные под  контробрешетку.

Контр брусья под теплую кровлю имеет сечение 40х50мм или 50х50мм, укладываются на стропила, фиксируя гидроизоляционный слой. Для крепления лучше использовать саморезы, длиной 90мм.

Порядок выполнения монтажных работ

На начальном этапе нужно определиться с выбором кровли и материалом для изготовления каркаса. После этого можно приступать к следующему этапу.

Подготовка

Для проведения любых строительных работ потребуются инструменты. Если говорить про обрешётку, для монтажа наверняка понадобится:

• электрическая дрель и набор свёрл;
• рулетка или метр;
• крепёж: гвозди или саморезы;
• молоток;
• ножовка по дереву;
• строительный уровень.

Нелишним будет подготовить чертёж, чтобы упростить монтаж каркаса на стропильную систему.

Мягкая кровля

Подразумеваются все рулонные материалы, которые используются для проведения кровельных работ: металлоизол, рубероид, полимерные мембраны. Учитывая технические характеристики материала, такая кровля монтируется только на сплошную обрешетку.

После монтажа обрешётки необходимо проверить каркас на наличие острых сучков и выступающих гвоздей, способных повредить мягкую кровлю. Острые углы скругляются, иногда обшиваются полосками кровельной жести.

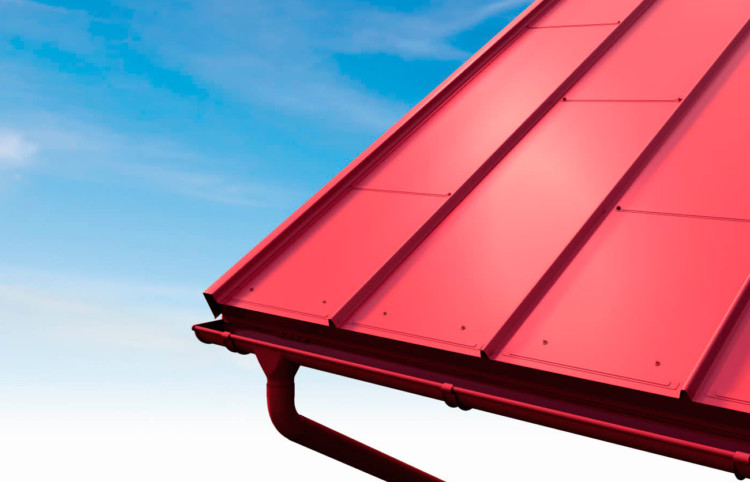

Фальцевая кровля

Фальцевыми крышами называют конструкции, изготовленные из листового железа с полимерным защитным покрытием. Фальцы – выступающие элементы, предназначенные для соединения отдельных элементов кровли. Такие крыши иногда делаются из обычных листов оцинковки, а фальцы создаются кровельщиком в процессе выполнения работ.

Фальцевые крыши могут устанавливаться на сплошную и разреженную обрешётку. В первом случае требования к каркасной основе предъявляются аналогичные тем, что рассматривались выше. Рекомендованный шаг между элементами обрешётки составляет 200 мм. Оптимальное сечение бруса – 50 × 50 мм, доски – 32 × 100 мм.

Металлочерепица

По своим характеристикам и техническим особенностям материал можно назвать промежуточным звеном между стальными листами с перфорированным покрытием и шифером. Учитывая эти особенности, монтаж возможен на сплошную и разреженную обрешетку.

Сплошной каркас изготавливается по стандартной схеме с учётом деформационных зазоров. Конструкции лучше изготавливать из щитов, что создаёт ощутимую экономию. Разреженная обрешётка выполняется из бруса сечением 40 × 40 или обрезной доски размером 25 × 100 мм. Шаг каркаса подбирается индивидуально, чтобы расстояние между элементами соответствовало волне металлочерепицы. Учитывая, что производители кровельного материала придерживаются определённых стандартов, шаг обрешётки обычно варьируется в пределах 350–400 мм.

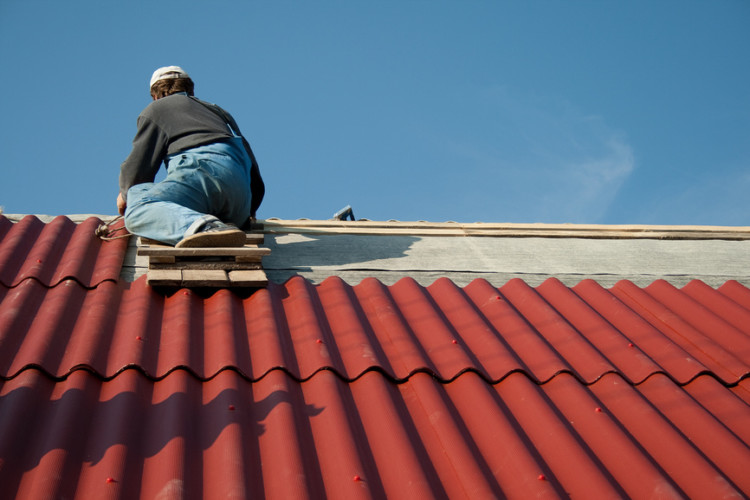

Шифер и ондулин

Согласно общепринятой классификации стройматериалов, шифер является обобщающим названием материалов на сланцевой или асбестоцементной основе, которые используются для облицовки стеновых конструкций и крыш. Ондулином называют еврошифер, который впервые стал использоваться при проведении кровельных работ ещё в 1944 году. Материал внешне похож на обыкновенный шифер, но изготавливается из полимерных материалов, что обеспечивает разнообразие цветовых решений и минимальный конструкционный вес.

В обоих случаях монтаж обрешётки будет выполняться по аналогичной схеме. Конструкция собирается из бруса сечением 50 × 50 или 75 × 75 мм. Шаг каркаса подбирается с таким расчётом, чтобы каждый лист размещался на 3–4 брусьях. Чтобы кровельный настил был неразрывным, каркас делается разноуровневым. Добиться такого эффекта при монтаже позволяет использование бруса разного сечения, или перепады высоты создаются подложками из рубероида.

Черепица

Выбирая строительный материал, важно учитывать, что черепица бывает:

• керамической;
• металлической;
• цементно-полимерной;
• цементно-песчаной.

В зависимости от материала изготовления меняется вес кровельного материала, следовательно, толщина и шаг обрешётки. Средняя толщина бруса может варьироваться в пределах 50–70 мм. Шаг рассчитывается индивидуально и может плавать в диапазоне 140–400 мм.

Для черепичных крыш очень важен точный расчёт: шаг обрешётки должен строго соответствовать рабочей длине черепицы. Любая ошибка в вычислениях – и конструкцию придётся переделывать.

Дранка

Если не углубляться в детали, то современная дранка является той же черепицей, только выполненной из дерева. Поэтому при расчётах обрешётки можно руководствоваться схемой вычислений, приведённых выше. Единственное отличие: дранка обычно укладывается несколькими слоями с захлёстом, поэтому оптимальным решением будет монтаж двухслойной обрешётки.

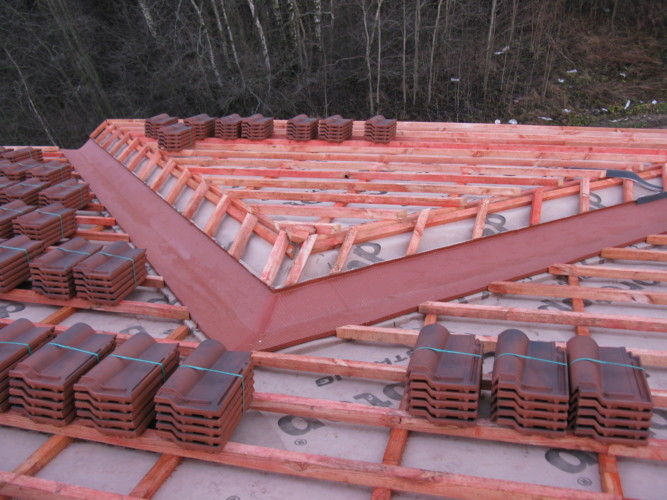

Все о контробрешетке для натуральной черепицы

Контробрешетка — это важный элемент стропильной системы, совмещающий функции несущей конструкции и разделительной подсистемы. В задачи контробрешетки входят:

• обеспечение вентиляционного зазора между кровельным покрытием и гидроизоляционным полотном
• создание опорной конструкции для планок обрешетки
• обеспечение свободного прохода воздушных потоков в участках соединения плоскостей (вальмы, ендовы, примыкания и т. д.)

Монтаж контробрешетки выполняется сразу после установки гидроизоляционного полотна (оптимально — диффузионной мембраны). Бруски крепятся к стропильным ногам в направлении от карниза к коньку, прижимая пленку к опорам. Возникает дополнительное крепление полотна, препятствующее смещению или разрыву гидроизоляции.

• Монтаж натуральной черепицы: технология укладки и видео-инструкции
• Натуральная черепица – подробный обзор

Монтаж контробрешетки достаточно прост, главной задачей является правильный выбор толщины брусков. При этом, обойтись без нее можно только в единственном случае — при отсутствии утепления кровли (нежилой чердак).

Зачем делают контробрешетку под металлочерепицу?

Назначение контробрешетки – создавать вентилируемый зазор между различными слоями крыши (обычно между гидроизолирующей пленкой, покрывающей утеплитель, и покрытием кровли). Рейки устанавливают с большим шагом, между ними образуется пустое пространство, заполненное воздухом.

Несущей нагрузки у контробрешетки нет. Есть несколько вспомогательных функций:

• При монтаже основной обрешетки строители могут передвигаться по брускам контробрешетки. Чем реже они наступают на уложенный гидроизолирующий слой, тем меньше риск его повреждения;
• Бруски контробрешетки служат преградой между основной обрешеткой и гидроизолирующей пленкой, на которой скапливается конденсат. Влага не достигает обрешеточных досок, доски (которые принимают на себя нагрузку кровельного покрытия) не подгнивают;
• Материал гидроизолирующей пленки укладывают не в натяг. Контробрешетка фиксирует его, чтобы провисал меньше.

Нужна ли контробрешетка под металлочерепицу? Обязательно.

Для того, чтобы подкровельное пространство нормально продувалось, одних обрешеточных досок мало. Тем более, что шаг между ними не слишком большой.

Это зависит от марки черепицы и уклона кровли: при маленьком уклоне шаг будет частым, то есть, свободного пространства между листами и пленкой практически не останется.

Металлочерепица (вообще любой металл) – материал воздухонепроницаемый. То есть, конденсат, который скапливается между ней и пленкой, разрушает все сразу: изнанку покрытия, обрешеточные доски, а в итоге проникает к утеплителю и скапливается в его толще.

Обратите внимание

Мокрый утеплитель практически не функционален, теряет больше половины свойств.

В сумме обрешетка и контробрешетка под металлочерепицу обеспечат как раз тот зазор, который нужен, и пространство под кровлей будет вентилироваться полноценно.

Металлочерепица без контробрешетки может использоваться только для покрытий крыш с холодными чердаками: утеплителя нет, и количество конденсата минимально – нет резкого контраста температур между улицей и чердачным пространством.

В остальных случаях для укладки металлочерепицы контробрешетка необходима.

Виды обрешетки

В качестве основания под металлочерепицу используется доска, размеры которой 25(30)х100 мм. Ее толщина не имеет принципиального значения (25 или 30 мм), поскольку вес металлической кровли не превышает 7 кг/м2. Материал также без труда выдержит снеговые нагрузки в зимний период эксплуатации. Главное — толщина каждой доски должна быть одинаковой или с незначительным отклонением в 2-3 мм. Это условие позволит в конечном итоге получить ровную плоскость ската.

Для металлочерепицы можно выделить три вида обрешетки: разреженная (или шаговая), сплошная и комбинированная. Первый тип самый распространенный, поскольку применяется на разных формах крыши с уклоном более 20 градусов. Расстояния между центрами досок в данном случае равно длине волны металлочерепицы.

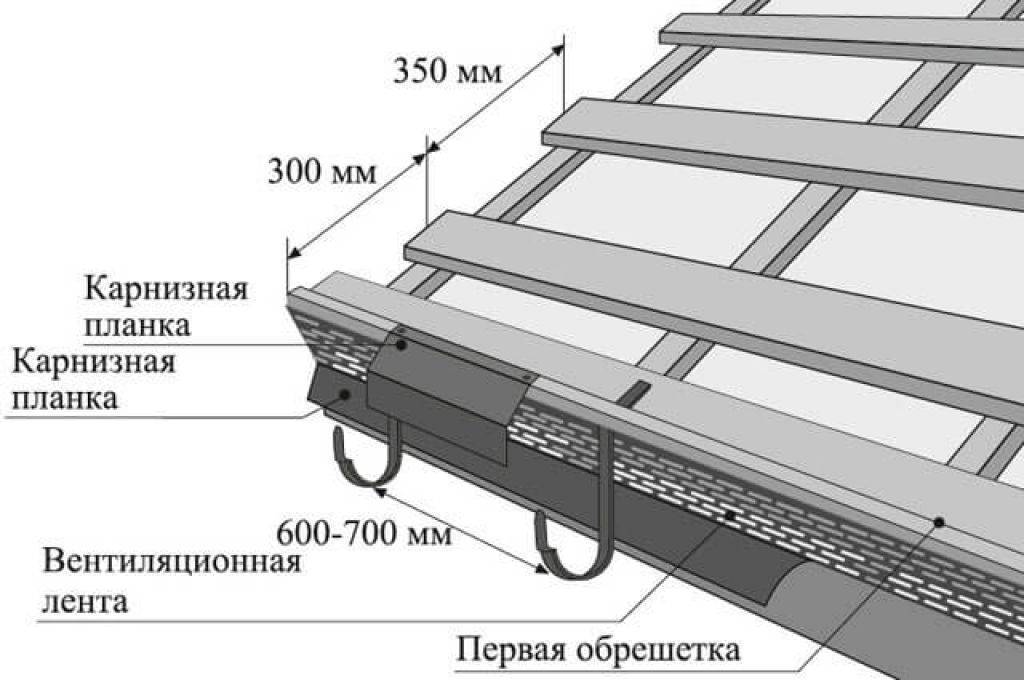

Разреженная обрешетка

Для пологих конструкций (14-20°) используется сплошная обрешетка. Напомним, что минимально допустимый уклон крыши для металлочерепицы — 14 градусов

Обратите внимание, несмотря на название «сплошная», укладывать доски вплотную не рекомендуется: необходимо оставить технологичный зазор в 2-3 см

Сплошная обрешетка

Комбинированная схема укладки для металлочерепицы включает в себя первые два вида. Шаговая выполняется на всей площади крыши кроме дополнительных узлов крыши: примыкание кровли к трубе или стене, ендовы. В этих местах крыши рекомендуется установить сплошную обрешетку.

Сплошная обрешетка: слева — узел ендовы, справа — примыкание металлочерепицы к трубе

Сплошную обрешетку также необходимо монтировать:

• вокруг мансардных окон, кровельных люков, в местах внешних и внутренних изломов скатов крыши;
• в месте крепления элементов безопасности кровли (снегозадержатели, кровельные ограждения, мостики и лестницы);
• в верхней части крыши дополнительно устанавливаются две доски на расстоянии 2-3 см для надежного крепления металлической планки конька.

  Правильная обрешетка в районе конька

Устройство контробрешетки

Специалисты рекомендуют монтировать контробрешетку для каждого из типов скатной крыши. Как уже было сказано, благодаря тому, чтоб контр брусья прибиваются прямо поверх гидроизоляционного материала, пространству под кровлей обеспечивается оптимальная вентиляция, так как обрешеточная конструкция приподнимается на высоту бруска.

Стандартная высота контробрешетки – 2 – 5 сантиметров. Сечение брусков на простых кровлях – 30×50 сантиметров, а на сложных их толщина должна быть увеличена до 50 миллиметров.
Монтировать контробрешетку необходимо после укладки поверх стропил материала гидроизоляции, функции которого чаще всего ранее выполнял рубероид.

Монтаж контробрешетки

Брусья, которые используются для изготовления контреек не обязательно должны быть цельными. Зачастую для этой задачи используются различные деревянные обрезки, оставшиеся от строительства дома. В качестве материала отлично подходят дуб или сосна, как одни из самых стойких и долговечных пород дерева. Перед установкой их лучше тщательно высушить и обработать антисептиком: если этого не сделать, даже хорошая вентиляция может не спасти от гниения и образования плесени.

Контррейки монтируются строго после установки гидроизоляции. Обязательно установить емкость для сбора воды (капельник), поскольку именно туда будет попадать влага, стекающая с гидроизоляционной пленки. Рейки устанавливаются с помощью нержавеющих оцинкованных гвоздей, перпендикулярно обрешеточным брусьям

Важно не нарушать шаг и устанавливать брусья строго параллельно друг друга – в противном случае может нарушиться ровное расположение кровли. С этой целью на бруски обычно наносят разметку, которая не дает изменить длину шага

Метки представляют собой шнуровку, соединенную с брусьями в одинаковых местах. Также контрбрусья можно обработать антипиреном для предотвращения возможных возгораний.

Наибольшую трудность представляет монтаж контрреек в районе конька крыши – то есть точки пересечения двух скатов. Их концы должны совместить в одной точке, в противном случае вся кровля может получиться неровной. Высота контробрешетки весьма невелика – примерно от 3 до 5 сантиметров, а сечение брусьев составляет примерно 25*30 мм или выше. В зависимости от угла наклона крыши используют различные сечения. К примеру, для крыш с углом наклона в 30 градусов обычно используют брусья с сечением 25/50 миллиметров. Это оптимальный размер, который позволяет создать достаточное расстояние для эффективной вентиляции кровельного пространства. В зависимости от размера реек, а также от расстояния между стропилами, меняется и шаг их размещения. В среднем берется шаг, примерно равный 30 сантиметрам. Слишком маленький шаг может привести к эффекту, противоположному ожиданиям: вентиляция ухудшится, маленькое расстояние между брусками будет мешать поступлению воздуха.

Как установить контробрешетку на кровлю из металлочерепицы

Для нанесения антиадгезионных покрытий для металлических крыш необходимы древесина, а также инструменты и расходные материалы. К наиболее важным инструментам относятся следующие:

• Ручная пила для дерева или портативная циркулярная пила для резки дерева по размеру,

Полосы антицарапин прибиваются на место после полной укладки гидроизоляционной мембраны. Процедура установки выглядит следующим образом:

Перед набивкой поверх гидроизоляции в месте крепления бруска приклеивают демпферную ленту. Она нужна для уплотнения места вхождения крепежа в гидроизоляционную мембрану. Также такой элемент улучшает шумоизоляцию кровли, поглощаю звуки от вибрации, капель дождя. Брусок устанавливают на стропильной ноге с обязательным выпуском минимум 50 мм под карнизный свес

Важно соблюсти размер выпуска реек на каждой стропильной ноге, так как на них будет монтироваться стартовая доска обрешетки.
Выполняется выравнивание бруска по стропиле. Он должен быть расположен параллельно балке и ровно ложиться на демпферную ленту.
Выполняется крепление брусков саморезами или гвоздями к стропилам

Шаг метизов – 30-50 см.

Когда все противоскользящие полосы будут прибиты, уложите основные доски опалубки. Затем прикрепите металлочерепицу.

Выбор и подготовка пиломатериала

Сорт древесины для контробрешетки зависит от типа кровли. Если подразумевается монтаж массивной крыши, покрытой натуральной черепицей, рекомендуется использовать брус из сосны, ели, лиственницы. Для облегчённых вариантов из металлочерепицы или профнастила возможно применение «лёгкого» и дешёвого дерева – осины, липы.

Размер бруса определяется исходя из ширины стропил. Если система построена из стандартного пиломатериала 50*200 мм, практичнее всего использовать подложку такой-же ширины. Монтаж рейки, выступающей за пределы стропил допускается, но это будет просто бестолковый перерасход материалов. Минимальная толщина вентилируемого зазора и, соответственно, контррейки – 25 мм.

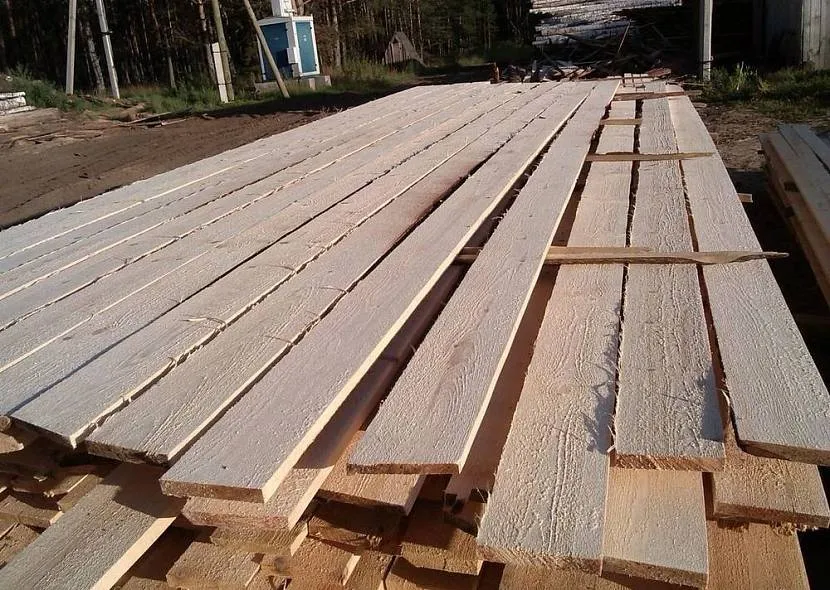

Пиломатериал для обрешетки и контробрешеткиИсточник krasnodar.tuzlist.ru

При закупке пиломатериала для контробрешетки и остальной конструкции кровли, отдайте предпочтение тому, на котором будет минимальное количество сучков, трещин. Применение леса с гнилью или синевой не допускается.

Заказ пиломатериала непосредственно «от производителя» выгоден более приемлемой ценой, но и имеет собственные недостатки. Скорее всего вам привезут свежераспиленный, не просушенный брус. Работа с ним должна происходить с соблюдением ряда особенностей:

• Обязательной обработкой антисептиком, предотвращающим возникновение плесени и «заселения» насекомыми, грызунами. Использовать огнезащитные антипирены или нет, решение индивидуального характера.
• Если пиломатериал не будет израсходован в течение 2-3 дней после доставки, он должен быть сложен в стопки. При этом необходимо каждый ряд перекладывать рейкой, создавая условия для естественной сушки и вентиляции. В противном случае, уже через несколько дней древесина начнёт преть от собственной влажности.
• Пиломатериал, сушившийся под открытым солнцем скорее всего растрескается и изогнётся. К этому нужно быть готовым.

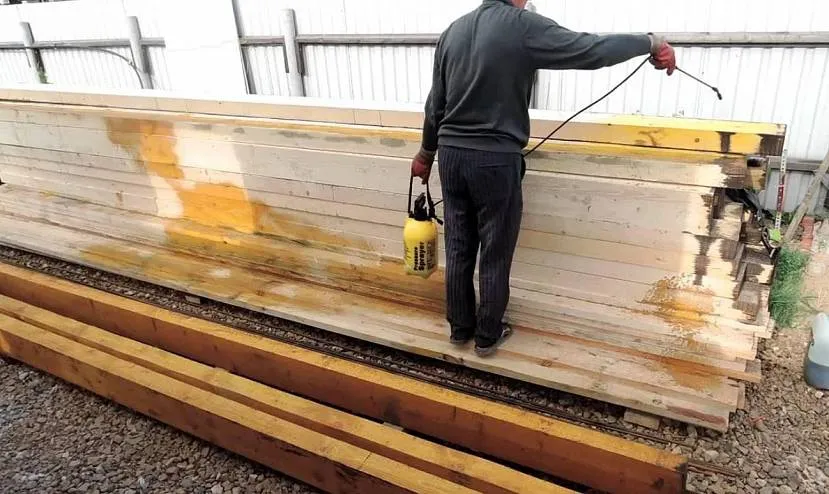

Пропитка бруса для крыши антисептикомИсточник images.ru

Монтаж металлочерепицы

https://youtube.com/watch?v=WNHmjF8Lj7s

1. Монтаж металлочерепицы осуществляется снизу наверх к коньку. Прикреплять металлочерепицу шурупами также стоит правильно, чтобы не нарушить эстетический вид их крутят симметрично, на одинаковом расстоянии друг от друга.
2. Запрещается перетягивать и недотягивать шурупы. Первое, может привести к деформации металлочерепицы и разрыву гидробарьера. Второе, металлочерпица будет болтаться и биться об обрешетку с очень громким звуком, что приведёт так же к её деформации.
3. Нижний ряд саморезов, крепиться в каждую прилегающую волну к первой доске обрешетки вдоль всей длины рымбы(отлива). Следующий ряд саморезов, крепиться через одну волну как можно ближе к верхнему излому следующей черепице (узора). В не прилегающую часть металлочерепици, её ребра. К обрешетке крепить саморез также запрещается. Этот крепёж не эффективен и быстро способствует деформации металлочерепицы.
4. Стык следующего листа ложится с на хлёстом, вставляется в волну и крепиться саморезами в такой же последовательности, как и первый лист, но, прикручивать к обрешетке, нужно не один, а два листа сразу.

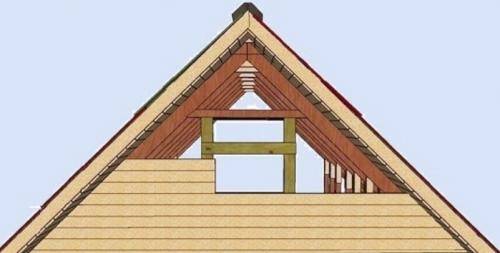

Терехов холодный чердак. Двускатная крыша с холодным чердаком

Это самая простая и надежная крыша для домов в нашей стране. Суть такой крыши в том, что чердак является нежилым помещением и выполняет роль дополнительного барьера на пути холодного воздуха. Этот тип крыши не утепляют.

Двускатная крыша с холодным чердаком

Плюсы:

1. Удобна в эксплуатации. Легко обследовать на предмет протечки и устранить проблему.

2. Отсутствуют ограничения по выбору материалов кровли.

3. В доме с такой крышей зимой теплее, а летом прохладнее.

Возможные проблемы:

Проблема № 1. Гниение стропил и образование плесени. Снижается срок службы крыши. Плесень же является сильнейшим аллергеном и приводит к заболеванию дыхательных путей.

Возникает данная проблема из-за таяния снега и пара, выходящего из жилой части дома, что приводит к высокой влажности.

Как избежать:

1. Предусмотреть равномерную вентиляцию чердака. Например, сделать несколько отверстий по всей длине крыши возле конька.

2. Сделать качественную пароизоляцию потолка под утеплителем, а над ним использовать пар пропускающие материалы.

3. Загерметизировать крышку люка выхода на чердак для предотвращения выхода пара из жилой части дома.

4. Организовать пароизолированный и утепленный тамбур в месте выхода на чердак.

Проблема №2. Конденсат в трубах, проходящих через холодный чердак.

Если же у вас вентиляционные каналы, то влага внутри них начнет стекать в дом и накапливаться в воздуховоде. Это, в свою очередь, может вызвать появление и распространение по дому патогенной бактерии – легионеллы.

Как избежать:

Утеплить воздуховоды, трубы вентиляции, насосы, рекуператоры на чердаке.

Проблема № 3 . Наличие мышей, грызущих теплоизоляцию и оставляющих в стенах помет.

Как избежать:

Предусмотреть непреодолимый для мышей барьер, например, оцинкованную сетку с мелкой ячейкой и толстой проволокой, чтобы не могли перегрызть.

Нужна ли контробрешетка для мягкой черепицы?

Битумную черепицу монтируют на сплошную обрешетку из фанеры или досок. Т.е. с утеплителем непосредственно она не соприкасается.

Но у битумных материалов есть отличительная черта: абсолютная воздухонепроницаемость при полной герметичности покрытия. Без воздушного зазора между листами фанеры и утеплителем конденсат из-под кровли выводиться не будет.

Поэтому при монтаже мягких кровель из черепицы вентиляции подкровельного пространства придается даже большее значение, чем при укладке металлопрофильных листов.В устройстве крыш и кровельных покрытий есть ряд технологических особенностей, неизвестных дилетанту. Поэтому я рекомендую доверить монтаж кровли нашей фирме. Мы занимаемся возведением крыш уже пятнадцать лет, выполняем эту работу быстро, качественно и недорого.

Фото-примеры наших работ с подробным описанием и ориентировочной стоимостью Вы можете посмотреть здесь.

Монтаж двойной сплошной обрешетки

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 – двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов – доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

• Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
• Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
• Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

• Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
• Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

Вариант #2 – комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, – доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Требования к материалам:

• Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
• Доски разреженного слоя: толщина – 25 мм, ширина – 100-140 мм.
• Фанера или ОСП-3: толщина 9-12 мм.
• Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

• При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
• Доски обрешетки (по ширине – 100-140 мм, по толщине – 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
• Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Монтажные работы

Контробрешетка монтируется сразу после укладки (на стропила) и фиксации слоя гидроизоляции

При выполнении работ необходимо обратить внимание на такие нюансы:

• Для кровель с углом наклона 30°рекомендуется применять брус сечением 25 мм. Как уже упоминалось, такая толщина является минимальной для вентилируемого зазора. При большем угле наклона, сечение рейки увеличивается и может достигать 30 или 40 мм.
• Фиксация контробрешетки и всей кровли осуществляется оцинкованными ершёными гвоздями. Использование гладких, стандартных не допускается из-за высоких нагрузок и вероятности их «вылезания» из древесины.
• При выполнении сборки контробрешетки для большой кровли может возникнуть необходимость возведения обрешетки чернового плана, предназначенной для свободного передвижения кровельщиков.

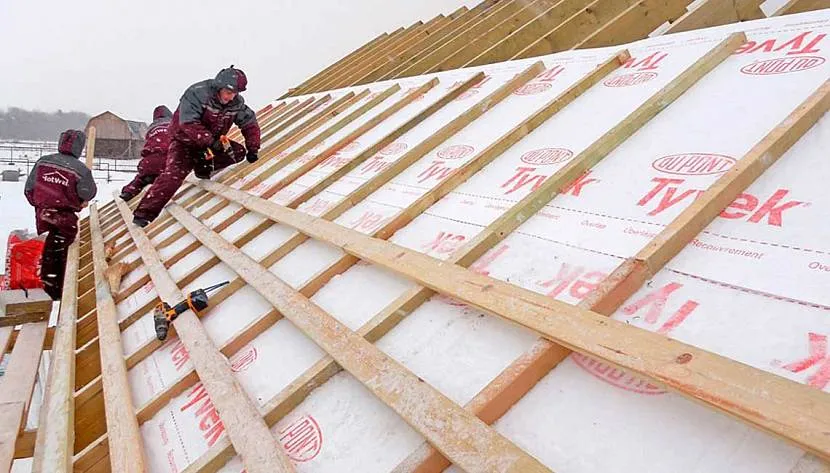

Монтаж кровли с контробрешеткойИсточник remontkrovly.ru

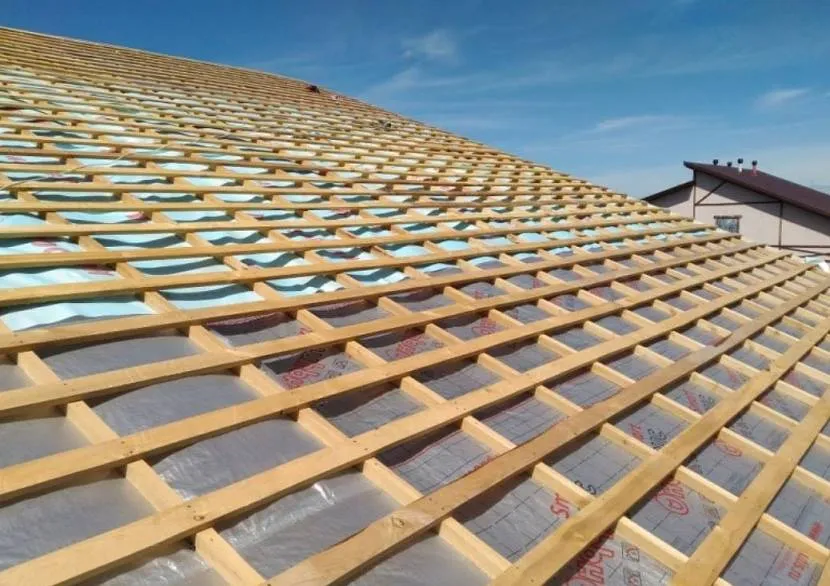

Пример обрешетки и контробрешетки кровлиИсточник brusovoj-dom.ru

Коротко о главном

Контробрешетка – это бруски, которые крепятся к стропилам для фиксации гидроизоляционного полотна.

Дополнительно создается вентиляционный зазор для свободного вывода конденсата из-под металлической кровли.

Чтобы не повредить защитную пленку или мембрану монтаж полотна и контрреек выполняется последовательно на каждом ряду. Одновременно крепятся временные доски для передвижения по крыше пока не собрана базовая обрешетка.

В качестве крепежа лучше использовать оцинкованные ершенные гвозди с винтовым стержнем.

Размер контррреек в поперечном сечении может составлять 30*50, 40*50 или 50*50 мм.

Оценок 0

Устройство «кровельного пирога»

Устройство кровли – сложная многоступенчатая конструкция, выполненная в виде слоёного пирога, отчего и произошло название «кровельный пирог». Состоит она из следующих элементов:

• Паробарьера. Рулонной пароизоляционной мембраны, предохраняющей утеплитель от испарений, поднимающихся со стороны жилых помещений.
• Утеплителя. Преимущественно здесь используют минеральную вату или её аналоги иного происхождения.
• Гидроизоляции. Рулонное кровельное полотно, способное задерживать капли влаги при её случайном проникновении внутрь конструкции.
• Вентиляционного зазора, предназначенного для отвода (выдувания, выветривания) конденсата.
• Финишного кровельного покрытия. Здесь подразумевается крайний (видимый материал из которого «построена» крыша): металлопрофиль, черепица, ондулин, шифер, мягкая кровля.
