Обзор кондиционеров YORK: коды ошибок, канальные, прецизионные и центральные системы

Прецизионные кондиционеры

Что такое прецизионные кондиционеры?

Кондиционеры Aermec серии PRECISION AIR CONDITIONERS (прецизионные кондиционеры) разработаны специально для охлаждения технических помещений каких-либо центров обработки данных (ЦОД), медицинских помещений, лабораторий и других помещений, где необходимо высокое качество выдерживаемой температуры с точностью до 0,1 градуса.

Как они работают?

Прецизионные кондиционеры Aermec поставляются с оборудованием, которое позволяет охлаждать тепло, выделяющееся внутри помещений и контролировать влажность внутри помещения. Для достижения точности в поддержании нужной температуры кондиционер устанавливается с 3-х ступенчатой регулировкой: пониженной, нормальной и повышенной мощности. Кондиционер формирует ток в воздухе, удаляет его из помещения через вентиляционную систему и своими компрессорами транспортирует его в место назначения.

Основные характеристики

• Точное поддержание температуры до 0,1 градуса
• Минимальная задержка в стабилизации температуры
• Аварийный отключатель при перегрузке
• Интеллектуальное управление системой
• Система безопасности при аварийных состояниях

Заключение

Кондиционеры Aermec PRECISION AIR CONDITIONERS позволяют выдерживать точность поддержания температуры до 0,1 градуса, что является ключевой преимуществом во многих сферах, характеризующихся повышенными требованиями к обработке информации и точности лабораторных и медицинских исследований, а также открытых помещений, которые могут сильно подвергаться изменениям внешнего климата.

Инструкции к кондиционерам и пультам управления Ballu

К любой модели любой серии устройств воздухоконтроля есть обязательные инструкции с набором правил пользования прибором и информацией о его технических характеристиках.

Основными положениями в инструкции кондиционеров ballu являются рекомендации по безопасным установке и подключению устройства, советы по уходу, правила эксплуатации и настройки необходимых режимов, информация для монтажников. Любой владелец прибора может посмотреть при необходимости раздел «Поиск и устранение неисправностей», чтобы выяснить причину плохой работы устройства.

пояснение к кнопкам на пульте BALLU

Также инструкция кондиционера ballu содержит еще один важный информационный пункт – пульты ДУ. Без изучения данного раздела простой обыватель может не сразу разобраться в установке режимов и использовании дополнительных опций. А инструкция к пульту кондиционера ballu расскажет о том, как запустить устройство, выбрать «Автоматический режим», режим работы по таймеру, или как включить кондиционер ballu на обогрев, осушение, вентиляцию и т.д.

Кстати, далеко не все могут разобраться интуитивно в том, как же система кондиционирования воздуха данной марки работает в том или ином режиме. Например, включение кондиционера ballu на обогрев происходит следующим образом:

• нажимается кнопка ON/OFF;
• после появления на панели индикатора температуры и выбранного режима нажимается MODE и выбирается режим обогрева, обозначенный солнышком;
• кнопкой +/- устанавливаются желаемые температурные отметки;
• кнопкой FAN выбирают скорость вращения вентилятора – хочется побыстрее прогреть, значит, надо устанавливать высокую;
• отключить кнопкой ON/OFF.

В инструкции к пульту кондиционера ballu есть раздел об управлении устройством с помощью самой панели. Вручную можно выставить все те же параметры, что и через ДУ.

Ко всем пультам управления кондиционеров ballu инструкции понятные и проблем в понимании возникнуть не должно. Если все же есть неясные моменты, лучше звонить в сервисный центр или мастеру-установщику.

Ошибки по индикатору работы кондиционера (Е)

Ошибка E0 кондиционера Gree означает недостаточно высокое пусковое напряжение. То есть, скорее всего, “в розетке” просто недостаточное напряжение. Для кондиционера это потенциально опасно, так как продолжительное воздействие на его электросети пусковых токов может вызвать перегрев, который “сожжет” изоляцию проводки, а после и сам электроприбор.

Если дело “в розетке”, то проблема решается покупкой стабилизатора напряжения, который приведет напряжение к нужным 220В.

Но возможно, дело и в проводке самого кондиционера. Поэтому если напряжение сети составляет 220В, но кондиционер по-прежнему выдает ошибку E0, то нужно проверять ее.

Подключить оба блока сплит-системы к электротрассе не так уж и просто. Неправильное подключение почти наверняка станет причиной ошибок и сбоев в работе

Ошибка E1 — это отключение с целью защиты компрессора от слишком высокого давления. Ошибка E3 означает, что на компрессор подается слишком низкое давление.

Иногда для устранения E1 достаточно хорошо помыть воздушный конденсатор кондиционера. Если он недостаточно обдувается, то это ведет к повышению давления фреона. Если кондиционер имеет водяной конденсатор, надо проверять поступление воды. Еще одна возможная причина — переизбыток самого фреона или не отрегулированный терморегулировочный вентиль.

На всякий случай стоит сразу проверить вентиль. Он должен быть как минимум открыт. Если визуально все в норме, то для регулировки контура придется звать мастера. Самостоятельно, к тому же без навыков и манометра отрегулировать вентиль (возможно, также придется регулировать нагнетательный клапан) и перезалить фреон по весам вряд ли получится.

Большинство ошибок по индикатору работы связаны с защитой компрессора – одного из важнейших узлов кондиционера

Слишком низкое давление в контуре может возникнуть, если испаритель, вентилятор или фильтр загрязнены. То есть алгоритм действий точно такой же. Сначала удаляется грязь, а потом регулируется контур. Также надо проверить плотность вальцовки соединений. Если на них видны следы масла, то значит, смесь подтекает.

Ошибка E2 означает, что внутренний блок кондиционера может начать обмерзать или уже обмерзает.

На примере этой ошибки можно пояснить общий принцип диагностики проблем, связанных с компрессором (E1-E5):

Если это так, то скорее всего придется вызывать мастера. Так как речь идет либо об изначально неправильном монтаже кондиционера (придется перевальцовывать трубы и перезаправлять фреоном кондиционер), либо о более серьезных проблемах, требующих замены комплектующих.

По этому же принципу решается проблемы E5 (срабатывание датчика защиты компрессора от перегрузок) и E4 (срабатывание датчика защиты нагнетающей трубки компрессора от перегрева).

Ошибка E6 говорит о том, что отсутствует фаза, то есть необходимо переподключить коммутации. Также проверять коммутации надо при ошибке H6. Действуя последовательно и не торопясь, можно найти проблему в электроцепи.

Ошибка E7 – противоречие заданных режимов, характерна для мультисплит систем. Один блок мультисплит системы настроен на режим, противоречащий другому блоку той же системы. Кондиционер, выражаясь по-простому, запутался.

Ошибка E8 означает, что датчик электродвигателя внутреннего блока показывает перегрев испарителя. Опять-таки, надо проверять терморегулеровочный вентиль и нагнетательный клапан. Если они в порядке, то возможно, в испарителе просто кончается фреон. А возможно, забились трубки испарителя.

Регулировка контура при помощи терморегулировочного вентиля и нагнетательного клапана – тонкая работа, требующая внимательности и аккуратности. Следует тщательно снимать показания манометра

Отключение в результате ошибки E8 защищает от подачи слишком холодного воздуха в режиме нагрева. Холодный воздух может привести к образованию жидкости, которая, в случае попадания ее в компрессор, почти наверняка выведет его из строя.

И, наконец, ошибка F0 означает, что датчик нагнетения сломался. Скорее всего, так они и есть.

Сплит-система серии NEO Premium Classic A

Это флагман всей линейки кондиционеров китайской компании является вторым поколением образцов без инвертора. У модели достойные эксплуатационные и технические качества. Чтобы оптимизировать затраты на электричество, производитель разработал систему по снижению электропотребления и автоматизировал почти все опции.

Внутренний блок выглядит стандартно и имеет округленные края. LED-дисплей находится под полупрозрачным пластиковым окошком. Эта серия выделяется на фоне других бюджетных кондиционеров тихой работой – за счет звукоизоляции наружного блока. У данной серии кондиционеров есть ряд отличительных особенностей:

1. В устройство интегрирован компрессор от фирмы Toshiba.
2. Жалюзи работают в 100% авторежиме и позволяют дистанционно регулировать положение.
3. Устройства «Classic A» обладают полным набором фильтров модели Neo.
4. Практически бесшумная работа.

Основные линейки

Настенные сплит-системы представлены маркой AUIN, к ней относятся приборы, которые охлаждают и нагревают воздух в помещении автоматически. Схема работы оборудования рассчитана на то, чтобы уменьшить расходы электроэнергии.  Такие свойства позволяют составить достойную конкуренцию другим устройствам.

Потолочные конструкции – водонепроницаемые устройства, которые оснащены функцией автоматического покачивания жалюзи. Преимущество устройств – контролируемый поток воздуха. Отличаются низким уровнем шума. Модели обязательно оснащены пультом управления.

Оконные кондиционеры работают в режимах охлаждения, вентиляции и осушения воздуха. Отличие от других моделей в том, что они оснащены специальным устройством, которое позволяет монтировать их на окно. У моделей имеется специальный экранный фильтр со встроенным таймером. Оснащены удобной системой дистанционного управления, которая позволяет регулировать потоки воздуха.

Колонные кондиционеры предназначены для работы на больших площадях, модели имеют современный оригинальный дизайн, ими оснащаются залы заседания и рестораны.

Кассетные сплит-системы – это функциональные приборы, которые предназначены для производственного и общественного назначения. Они устанавливаются в офисных помещениях, магазинах и салонах. Такие модели обладают высокой мощностью, охлаждают большие площади. Плюс таких кондиционеров в том, что они распределяют потоки воздуха в 4 направлениях.

Универсальные мультисистемы – модели, которые обладают высоким уровнем мощности.  Внутренние блоки оснащены высокоэффективными фильтрами, которые обеспечивают помещение чистым воздухом.

Сплит-системы Rovex практичные и удобные в использовании, разнообразие моделей помогает покупателю правильно сориентироваться на современном рынке.

Серии кондиционеров

Сплит-системы Ровекс представлены разными сериями товаров. Первая серия – ST, представлена 5 моделями с высокой мощностью. В кондиционерах реализована технология трехмерного распространения воздуха. Особенности серии:

• наличие волнового экранного фильтра;
• оснащение режимом самодиагностики;
• надежный компрессор;
• функциональный таймер;
• функция интеллектуальной разморозки.

Сплит-системы серии RS-GS1 – линейка мощного современного оборудования, которая является надежной и функциональной, отличается длительным сроком эксплуатации. Температурный диапазон охлаждения – от 18 до 43 градусов. Системы оснащены качественной системой самодиагностики, функцией мягкого старта. Снабжены турборежимом, который позволяет активно доводит температуру в комнате до нужного показателя. Мощность моделей – от 7 до 24 тысяч Btu. Особенности моделей:

• ночной режим работы;
• самодиагностика поломок;
• фильтрационная система очистки;
• оснащение турборежимом;
• функция мягкого старта.

ALS – серия товаров с современным дизайном, которые сочетаю современный и практичный дизайн. Модели оснащены всем необходимым функционалом.  Для удобного управления устройствами используется интернет, подключен Wi-Fi. Диаметр трубок – 3/8. Температурные диапазоны: охлаждение – от 18 до 43 градусов, обогрев – от -7 градусов. Особенности:

• волновый экранный фильтр;
• режим интеллектуального осушения;
• самодиагностика;
• доступ к интернету;
• озонобезопасный хладагент;
• 3D auto.

Серия AST – линейка товаров с красивым и стильным дизайном, имеет ряд плюсов. Оснащена функциями удобного использования, представлена 4 моделями. Особенности:

• интеллектуальная разморозка;
• режим сна;
• надежный инвертор;
• озонобезопасный хладагент.

HST – серия товаров, которые имеют стильный и современный дизайн. Модели имеют высокий класс энергоэффективности, низкий уровень шума. Гидро-алюминиевое покрытие предотвращает появление коррозии. Особенности:

• электростатический фильтр;
• интеллектуальная разморозка и осушение;
• режим сна;
• самодиагностика;
• таймер;
• надежный компрессор;
• автоматический перезапуск.

Утечка фреона

Выделяют аварийную и естественную утечку фреона.

Под аварийной утечкой принято понимать случаи, когда она происходит непредвиденно. Это может быть вызвано износом оборудования, некорректным обслуживанием оборудования, нарушением правил монтажа отдельных узлов (компрессор, фильтр и т. д.).

Основными причинами аварийной утечки хладагента в чиллерах являются:

Для обнаружения точки аварийной утечки обычно производится опрессовка смесью фреона и азота, после чего уже определяется дальнейшая последовательность действия по ремонту чиллера.

Естественная утечка фреона – это нормальное явление, которое объясняется повышенной текучестью хладагента, а также высоким давлением в холодильном контуре. По этой причине утечка происходит даже через герметичные части контуры, стыки и герметизирующие прокладки. Нормой считается потеря до 15% объема в год от полной заправки холодильного контура.

Частые вопросы

Огромная благодарность за детальное описание кнопок, я также хотел бы узнать, что означают кнопки «dust» и «fresh»?

Я сам не видел ни одного пульта для сплит-систем с кнопкой «dust». Но могу допустить, что это включение какого-то пылевого фильтра. Похожего на ионизатор, который так же притягивает пыль. А «fresh» — это активация подачи свежего воздуха извне — такая функция есть только у моделей премиум-класса.

Пульт от кондиционера ZH/LT-01 не работает, пока вы не нажмете кнопку RST под крышкой или не извлечете батареи. Заранее спасибо, за помощь.

Возможно, сработала какая-то блокировка от детей, а может быть, просто пульт «глючит» и его нужно заменить.

На пульте нет символов, указанных в инструкции, поэтому я не могу настроить его на нужный мне режим.

Если вы не можете отыскать кнопку Mode, попробуйте отбросить очевидные и проверить непонятные, нажав на них несколько раз. Если вы попадете на нужную — индикаторы на дисплее пульта должны переключиться.

Подскажите, почему пропадают значки на экране внутреннего блока кондиционера LESSAR LS/LU-H12KEA2? Сбой произошел, вероятно, при регулировке температуры, когда я случайно нажал не ту кнопку на пульте. Всё остальное работает хорошо, проблем с передачей команд внутренниму блоку нет.

Теперь на многих пультах есть кнопка «LED», нажимая на неё выключается/включается подсветка на плате комнатного блока. Вы, скорее всего, нажали на неё. Возможно, кнопка будет называться «Light», функция у неё такая же.

Кнопки и опции, описанные в этой статье, являются более распространенными в пультах, но есть и «сложные» пульты, которые также имеют все те же функции, просто имеют необычную стилистику. Примеры: круглые пульты на LG Stylist, аналогичные пульты Electrolux с неясной маркировкой и другие.

На этом пока все. Вы нашли эту статью полезной, тогда не стесняйтесь оставить мне комментарий и задавайте вопросы если не сможете расшифровать свой пульт!

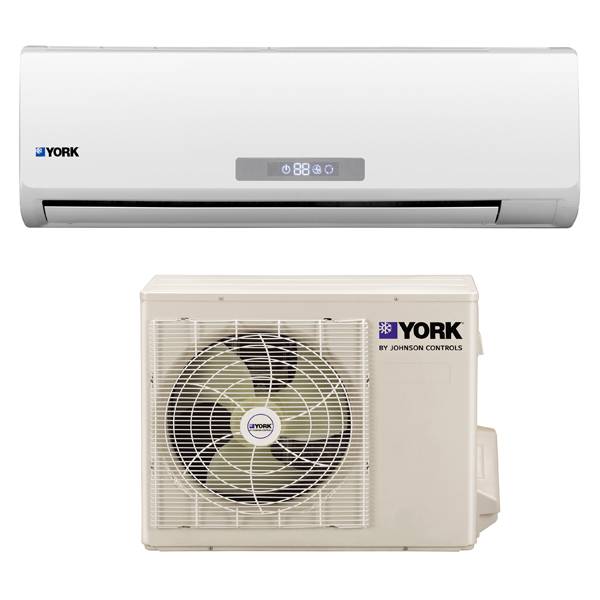

Кондиционеры York

Корпорация York была основана в США в 1874 году и уже в начале 20-го века вышла на европейский рынок. Компания производит, реализует и обслуживает оборудование для вентиляции и обогрева помещений, а также для кондиционирования воздуха. Оборудование York используется как жилых, так и в общественных помещениях, а также на промышленных предприятиях.

Представительства компании в разных странах (в том числе и в России) имеют сервисную службу со складом запасных частей и необходимого оборудования.

Кондиционеры York используются для охлаждения помещений большой площади, например, торговых центров, кинотеатров, вокзалов, а также в загородных домах и городских квартирах. Кондиционеры York относятся к категории оборудования эконом-класса. Данное климатическое оборудование создано с применением новейших технологий и инноваций с учетом актуальных требований покупателей. Современные покупатели, прежде всего, стремятся приобрести высокоэффективное оборудование, простое в эксплуатации и уходе, не вредящее окружающей среде и позволяющее сэкономить на сопутствующих расходах.

Центральные системы кондиционирования York используются для обогрева или охлаждения воздуха на больших площадях. Для работы им необходим внешний источник, поскольку процесс осуществляется через воздуховодов. Центральный кондиционер York вентилирует, а также охлаждает или прогревает воздух и обеспечивает его осушение в помещениях с повышенной влажностью. Централизованные системы обеспечивают качественную промышленную вентиляцию.

Крышные кондиционеры York устанавливаются на кровле здания и также применяются для охлаждения крупных помещений. Кондиционер York обеспечивает приток свежего воздуха и стабильный температурный режим. Крышный кондиционер York представляет собой моноблок.

Прецизионные кондиционеры York, как правило, используются в помещениях с большим количеством компьютерной техники, а также в системах телекоммуникаций. Прецизионные кондиционеры York регулируют колебания температуры и влажности в подобных технических помещениях.

Инструкции к пульту управления и кондиционерам Aermec

Кондиционеры Aermec являются высокотехнологичными устройствами, которые позволяют настраивать их работу максимально удобно и эффективно. Для управления кондиционером используется пульт дистанционного управления.

В стандартный комплект пульта дистанционного управления входят кнопки, которые позволяют настраивать параметры работы кондиционера, включать и выключать устройство, а также выбирать режим работы из различных предварительно настроенных программ.

Для того чтобы пользоваться пультом управления, необходимо ознакомиться с инструкциями, которые входят в комплект с кондиционером. В инструкции будут подробно описаны шаги, которые необходимо сделать, чтобы настроить кондиционер на нужный режим работы.

• Каждый кондиционер Aermec имеет свой индивидуальный код ошибок. По нему можно определить причину неисправности и устранить ее.
• Правильная настройка параметров режима работы кондиционеров Aermec обеспечивает автоматическое охлаждение и поддержание заданной температуры в помещении.

В инструкции также можно найти информацию о том, как работать с функциями кондиционера при помощи пульта управления, например, как изменять температурный режим или выбирать определенный режим работы. Также в инструкции можно найти информацию о том, как выполнять обслуживание и уход за кондиционером, чтобы сохранить его в хорошем рабочем состоянии на долгие годы.

2. York blower motor problems

There are a couple of things you can try if your York blower motor seems to have problems.

• Check if it’s receiving power– test whether current is reaching the motor as lack of power will mean it never runs. Troubleshoot the power supply system if so or proceed to step 2.
• Check if it’s burned out– If it has power but still won’t work, it’s probably burnt. The only solution is replacement.
• Check if the blower fan is experiencing difficulties spinning– your blower motor may not work as desired if the blower fan is obstructed by something. It will make a humming sound in this case and you must remove whatever is blocking the fan’s spinning path to eliminate the problem.

Напольные мобильные кондиционеры

Напольные, они же мобильные кондиционеры отличаются от предыдущих тем, что из себя они представляют один единый модуль. При этом они также могут охлаждать помещение и практически ни в чем не уступают полноценным сплит-системам. Единственное, что отсутствует в большинстве таких бюджетных моделей – это тепло обдув. Главное преимущество же – это то, что кондиционер передвижной, не требует какой-то особой установки и настройки. Достаточно вывести отвод горячего воздуха в окно, одним из всевозможных способов и подключить кондиционер к электросети.

Преимущество того, что он переносной заключается в возможности взять его с собой, на дачу, подключить в другой комнате или вовсе перевезти в другую квартиру и при этом не тратить деньги на монтаж и демонтаж, как в случае со сплит системой. Мощности мобильных кондиционеров обычно достаточно для охлаждения как одной, так и нескольких комнат. Хоть цена в магазине, в сравнении со сплит-системами немного выше, разница компенсируется стоимостью установки. Стоит сравнить самые популярные модели кондиционеров фирмы Equation.

“Сгорела” плата управления кондиционера

Сгорела – это самое распространённое выражение, которое применяют к сломанным электронным платам кондиционеров. Хотя иногда радиодетали действительно разлетаются оставляя следы гари на плате, в основном они перестают работать не проявляя никаких внешних признаков. Остаётся только проверять их с помощью приборов.

Если на плате не будет питания, то, естественно, не будет и сигналов межблочной связи. Эти неисправности мы рассмотрели в предыдущих статьях, в этой рассмотрим именно блок на плате, отвечающий за приём и передачу сигналов связи.

В разных моделях схемы и компоненты немного отличаются, но схемотехника примерно одинаковая, ниже схемы связи кондиционеров LG и General-Fujitsu

Межблочный кабель состоит из 3 проводов “линия”, “нейтраль” и сигнальный, по которому платы внутреннего и внешнего блоков обмениваются информацией.

Микропроцессор питается низким напряжением 5 В, а напряжение питания 220 В, для гальванической развязки между этими цепями используют оптопары.

Верхний по схеме оптрон используется в качестве детектора напряжения, если на её входе присутствует напряжение, то светодиод освещает фотодиод оптопары, он открывается и подаёт напряжение 5 В на вход микропроцессора (через усилительный каскад на транзисторе), который фиксирует наличие входящего напряжения.

Ниже по схеме идёт оптопара, которая принимает сигнал от платы другого блока и также передаёт их на процессор.

Самая нижняя оптопара передаёт в сигнальный провод импульсы с платы, причём напряжение берётся с линии. Микроконтроллер посылает импульсы, ключевой элемент оптопары открывается и пропускает через себя ток с линии питания, который проходит через токоограничительный резистор и диод, и далее в сигнальный провод, нейтраль используется как общий провод.

Две схемы отличаются лишь разными элементами, в первой использован оптосимистор, а во второй оптотранзистор.

На некоторых платах может отсутствовать детектор напряжения питания.

1. York air conditioner not cooling

Why is this?

1. The air filter may be clogged so airflow through the air con is hindered.
2. It may be having dirty condenser coils- debris impedes overall cooling performance.
3. The unit has a faulty compressor.
4. The run capacitor is having issues or it’s blown making the compressor not to run.
5. You have an improper thermostat setting or it might be defective (the entire component).
6. Your AC may have insufficient refrigerant.
7. The unit has a problematic board (culprits could be its main control board, temperature control board, etc.).

What to do

• Clean the filter.
• Clean the condenser coils.
• Adjust the thermostat settings and proceed to replace the thermostat if no change (Hint: it’s broken if it has no continuity when tested with a multimeter).
• Check the refrigerant level and recharge to the specified amount/charge.
• Troubleshoot the boards and see the one needing replacement (you usually need to replace them).
• Replace the Compressor (or the run capacitor- see point number 4 above). Remember that the run capacitor won’t have continuity once tested if dead.

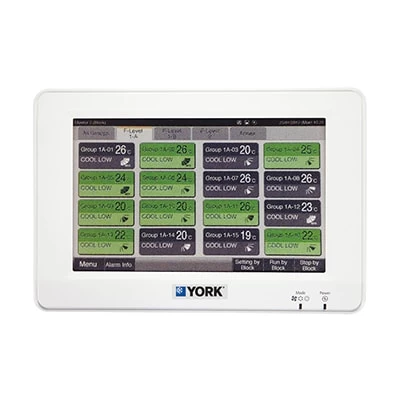

Central Controller Fault Codes

York Central Controller Fault Codes

Fault Codes	Causes
H3	Outdoor adding malfunction (valid for host unit)
H2	Outdoor decreasing malfunction (valid for host unit)
H1	Net communication malfunction
EF	Other malfunction
E4-T4	Temp. Sensor malfunction
E3-T3	Temp. Sensor malfunction
E2	Sensor malfunction
E1-E0	Communication malfunction Phase sequence or lack of phase
PF	Other Protection
PE	Oil Balance
PD	Oil Return
PA	Defrost Protection
P8	Compressor Current 3rd Protection
P7	Compressor Current 2nd Protection
P5	Condenser High Temp. Protection
P4	Discharge Pipe Temp. Protection
P3	Compressor Current 1st Protection
P2	Discharge Low- pressure Protection
P1-P0	Discharge High- pressure Protection Compressor High Temp. Protection

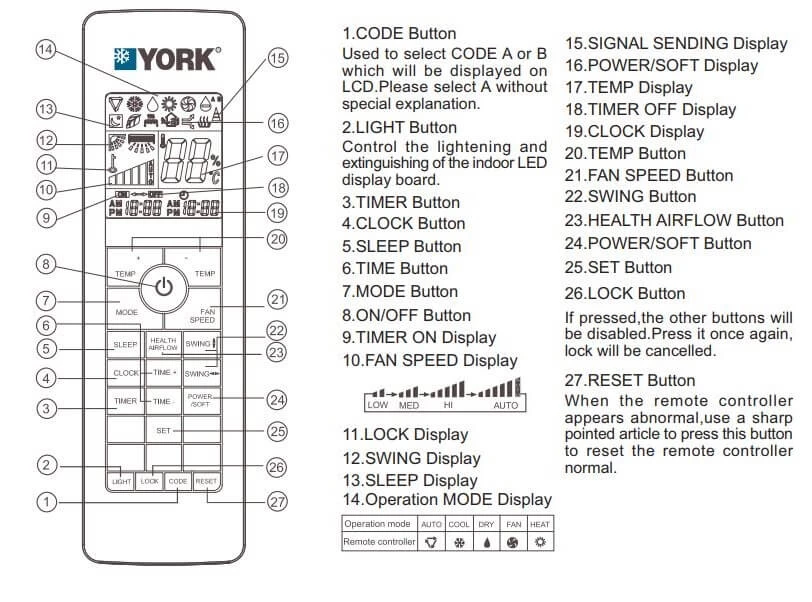

York Air Conditioner Remote Control

MAC-MAH/MOC-MOH (сплит системы канального типа)

Главная ::
Кондиционеры ::
Кондиционеры YORK ::
Напольно-потолочный тип ::
Сплит системы кассетного типа :: Минисплит системы канального типа ::
Сплит системы канального типа ::
Минисплит системы настенного типа :: Сервис, ремонт кондиционеров YORK ::
Форум – кондиционеры

MAC-MAH/MOC-MOH

• Небольшая высота
• Бесшумная работа
• Удобный доступ

Mодели	Внутренний блок	MAC – MAH
18P	25P	35P	45P	55P	66P
Наружный блок	MOC – MOH
18	25	35	45	55	65
Производительность	Охлаждение	BTU/ч	18 000	24 000	32 000	42 000	52 000	61 000
кВт	5,3	7,0	9,4	12,3	15,2	17,9
Обогрев	BTU/ч	18 000	25 600	32 300	42 600	52 800	61 000
кВт	5,3	7,5	9,5	12,5	15,5	17,9
Компрессор	Тип	Ротационный	Поршневой	Спиральный
Хладагент	R22
Тип и расположение дросселирующего устройства	Капилляр /наружный блок	Дроссель /внутренний блок
Питание	В/Ф/Гц	220-240 /1 /50	380-415 /3 /50
Потребляемая мощность	кВт	1,9	2,8	3,2	5,2	6	7,5
Номинальный ток	A	9,3	13	7,2	9,8	11,2	17,4
Пусковой ток	A	42	69	40,6	54,2	65,2	95,0
Предохранитель (АМ)	A	16	20	10	16	16	20
Расход воздуха (внутренний блок)	м3/ч	1 170	1 380	1 700	2 500	3 000	4 500
Развиваемое давление *	Па	60	50	55	110	90	150
Уровень шума на расстоянии 3 м	Внутренний блок	дБA	37/41/48	39/42/50	43/45/53	45/49/54	52/55/58	54/58/62
Наружный блок	55	56	56	53	56	56
Пульт управления	Проводной
Диам.патрубка для трубы отвода конденсата,мм	16,5 /19,5
Размеры	Вн.бл /нар.бл.	В (мм)	305/590	305/696	325/900	350/1 142	350/1 142	400/1 142
Ш (мм)	845/820	897/850	962/850	1 102/850	1 400/1 060	1 404/1 060
Г (мм)	532/280	567/287	628/285	640/285	640/345	616/345
Масса нетто	Внутренний блок	кг	32	51	53	66	88	74
Наружный блок	59	65	76	86	109	129
Трубопровод	Тип соединения	развальцовка
Диаметр	Газ	5/8″	5/8″	5/8″	3/4″	3/4″	3/4″
Жидкость	3/8″	3/8″	3/8″	3/8″	3/8″	3/8″
Максимальная длина трубопровода	м	18	25	25	30	30	30
Количество хладагента в системе	г	1 650	1 750	2 600	3 000	3 800	5 500
Удаление влаги	л/ч	2,5	3,9	4,3	5,8	7,2	19,4

Номинальная холодопроизводительность измерена при следующих условиях:
температура внутреннего воздуха 27 °С по сухому термометру,19 °С
по влажному термометру,температура наружного воздуха 35 °С по сухому
термометру.

Номинальная теплопроизводительность измерена при следующих условиях:температура
внутреннего воздуха 21 °С по сухому термометру,температура наружного
воздуха 7 °С по сухому термометру,6 °С по влажному термометру,длина
трубопровода 5 м.

Дополнительные принадлежности:

• Дренажный насос
• Комплект для напольного монтажа
• Комплект для настенного монтажа
• Комплект фреонового трубопровода
• Низкотемпературный комплект

Устанавливается на модели в исполнении «Low ambient line »,дополнительная
принадлежность для стандартных моделей.

А так же:

Методика поиска неисправности

В первую очередь проверяем правильность соединения проводов на наружном и внутреннем блоках, то есть провод от клеммы с номером один внутреннего блока должен приходить на клемму внешнего блока с этим же номером и так далее

Если провод удлинён и где-то есть скрутка, то лучше проверить прозвонкой обрывы и соответствие проводов с разных сторон, скрутить могли и не по цветам.

Для этого соединяем два провода с одной стороны, другие оставляем свободными – на другой стороне, эти два проводы должны “звенеть” между собой, а с другими нет. Последовательно проверяем так все провода. Если где-то не “прозванивается” ищем обрыв или неправильное соединение проводов.

Если межблочное соединение в порядке и везде есть питание, проверяем дальше.

Как включить кондиционер на холод

По факту именно из-за данного режима работы приобретаются кондиционеры – это основа их эксплуатации: охлаждать воздух в помещении, делая пребывание в нем комфортным. Управлять режимами работы сплит-системы можно с панели, которая монтируется непосредственно на внутреннем блоке или с дистанционного пульта. По факту различным у систем управления может быть только дизайн, но набор функционала практически одинаков.

Важно! Большинство современных кондиционеров оснащены комбинированной системой управления: сенсорная или кнопочная панель совместно с дистанционным пультом. В отдельную категорию можно выделить проводные пульты, но данная модификация считается малораспространенной.. Для изменения температурных параметров и режимов работы в системе управления сплит-системы предусмотрены следующие команды:

Для изменения температурных параметров и режимов работы в системе управления сплит-системы предусмотрены следующие команды:

• Mode – выбор режима работы.
• Temp – регулировка температурных параметров.
• Fan – регулировка оборотов вращения вентилятора.
• Swing – настройка положения жалюзи.

Из-за конкурентности фирм и конкретных моделей сплит-систем многие производители добавляют дополнительный функционал и возможности своей продукции. В качестве примеров можно привести индикацию «самодиагностики» в случае возникновения неисправности или использование «режима сна» в том случае, если в обслуживаемом помещении отсутствуют люди, а также проведение ионизации воздуха, противоаллергенной очистки воздуха, контроль параметров с помощью Wi-fi.

Важно! Что касается проводных пультов, то с их помощью можно настраивать от 3 до 8 сплит-систем через микрокабель. Дистанционные пульты управления с проводным удалением изготавливаются по товарным образцам, но также они предполагают возможность замены на дистанционный беспроводной или универсальный пульт.. По возможности разработчики сплит-систем стараются максимально упрощать обозначения на кнопках управления для того, чтобы их функциональность была понятна владельцам:

По возможности разработчики сплит-систем стараются максимально упрощать обозначения на кнопках управления для того, чтобы их функциональность была понятна владельцам:

• «Снежинка» — работа в режиме охлаждения.
• «Солнце» — работа в режиме обогрева.
• «Звездочка» — режим «сна».
• «Часы» — таймер.

С помощью пульта производится управление сплит-системой, при этом если падает интенсивность световой индикации или сплит-система медленно отвечает на команды с пульта, то следует проверить батарейки и при необходимости заменить их. Пульт не должен быть удален от внутреннего блока более чем на 8 метров, так как увеличение расстояния снижает скорость и вероятность отклика сплит-системы на команды.
