Схема охлаждения оборудования
В данной статье не рассматриваются промышленные (прецизионные) кондиционеры – так как если вы их ставите, то можете позволить и полноценное проектирование системы. Также не затрагиваются “экзотические” решения типа кондиционеров внутри шкафов, так как подобные решения скорее проектные.
Необходимо понимать, что наилучшая производительность системы кондиционирования достигается подачей на вход кондиционера (где происходит забор воздуха) наиболее горячего воздуха. Т.е. нужно избегать смешивания нагретого (отработанного) и охлажденного (подготовленного) потоков. На этом принципе, например, основаны “горячие-холодные” коридоры в ЦОДах.
По большому счету внутри помещения серверной возможны следующие более-менее адекватные схемы расположения внутренних блоков кондиционеров:

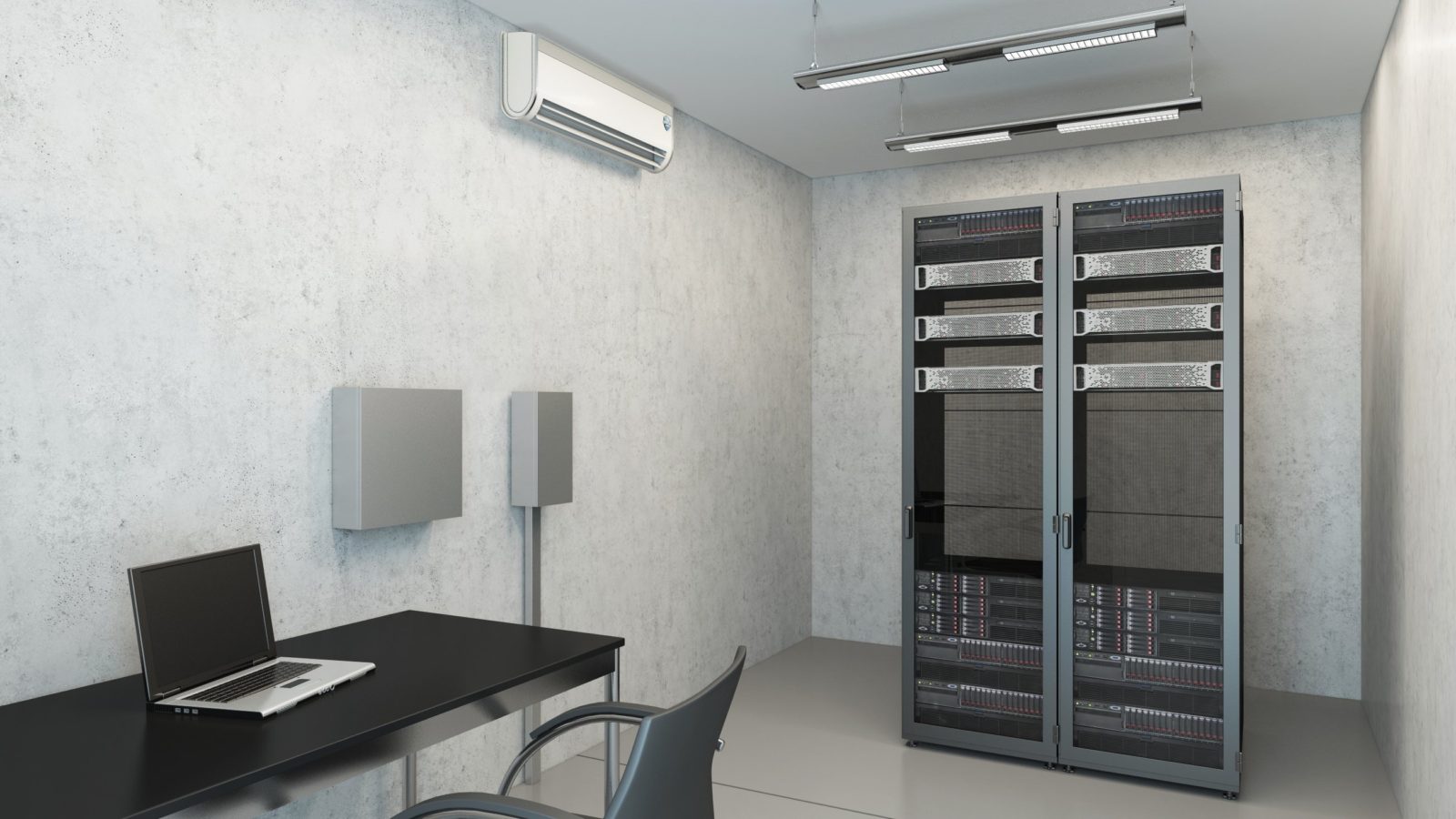

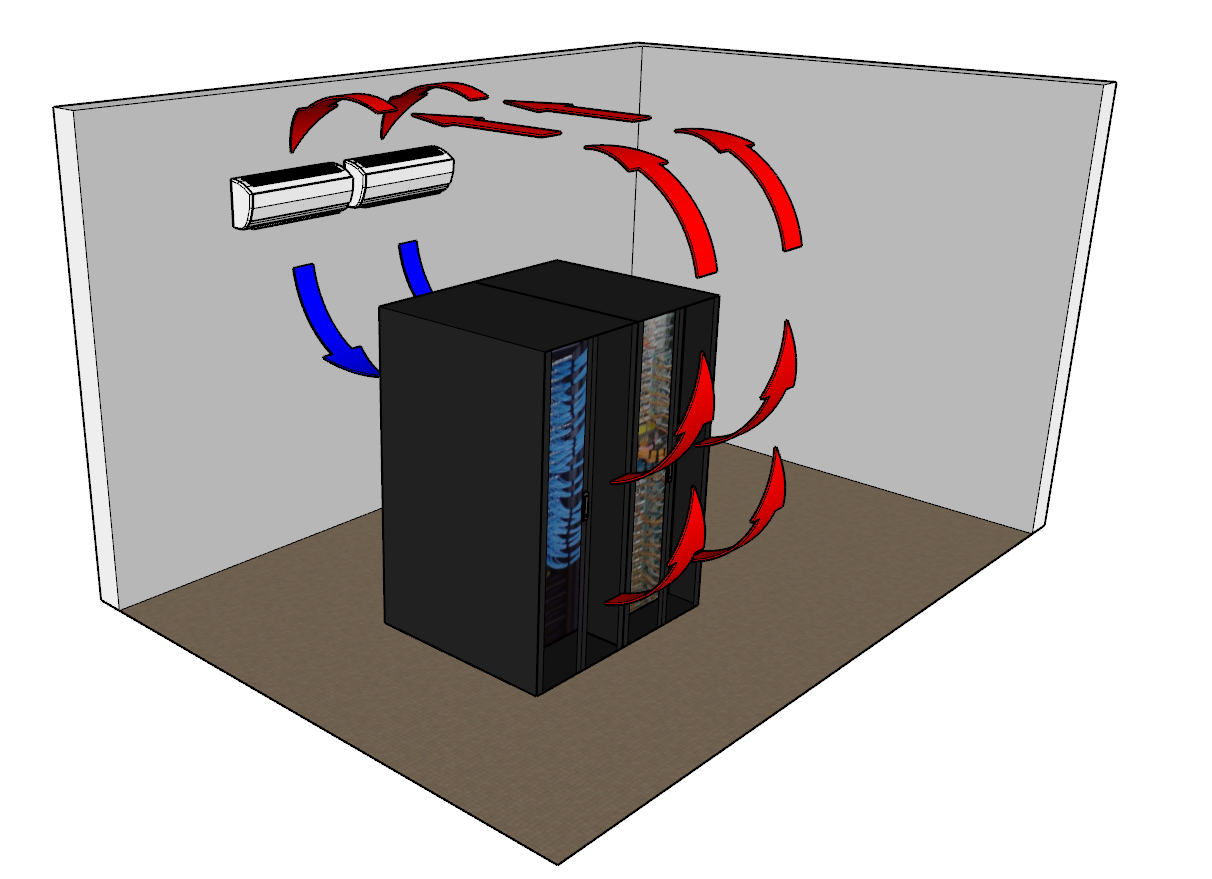

- настенные (самый простой вариант) – напротив фронтальных панелей серверных шкафов или стоек. Подготовленный воздух подается к ИТ-оборудованию. Минус данного решения – нагретый воздух поступает на вход кондиционера (сверху перфорированная решетка) фактически благодаря только конвекции. При небольшом расстоянии сзади шкафов или невысоких потолках могут образовываться точки локального перегрева на блоках питания оборудования (задние панели);
- настенно-потолочные – блоки размещаются на потолке “сзади” стоек и выбрасывают охлажденный воздух к зоне перед шкафами. У данной схемы есть небольшие недостатки: сзади шкафов должно быть достаточно места, нужно продумать схему размещения осветительных приборов;

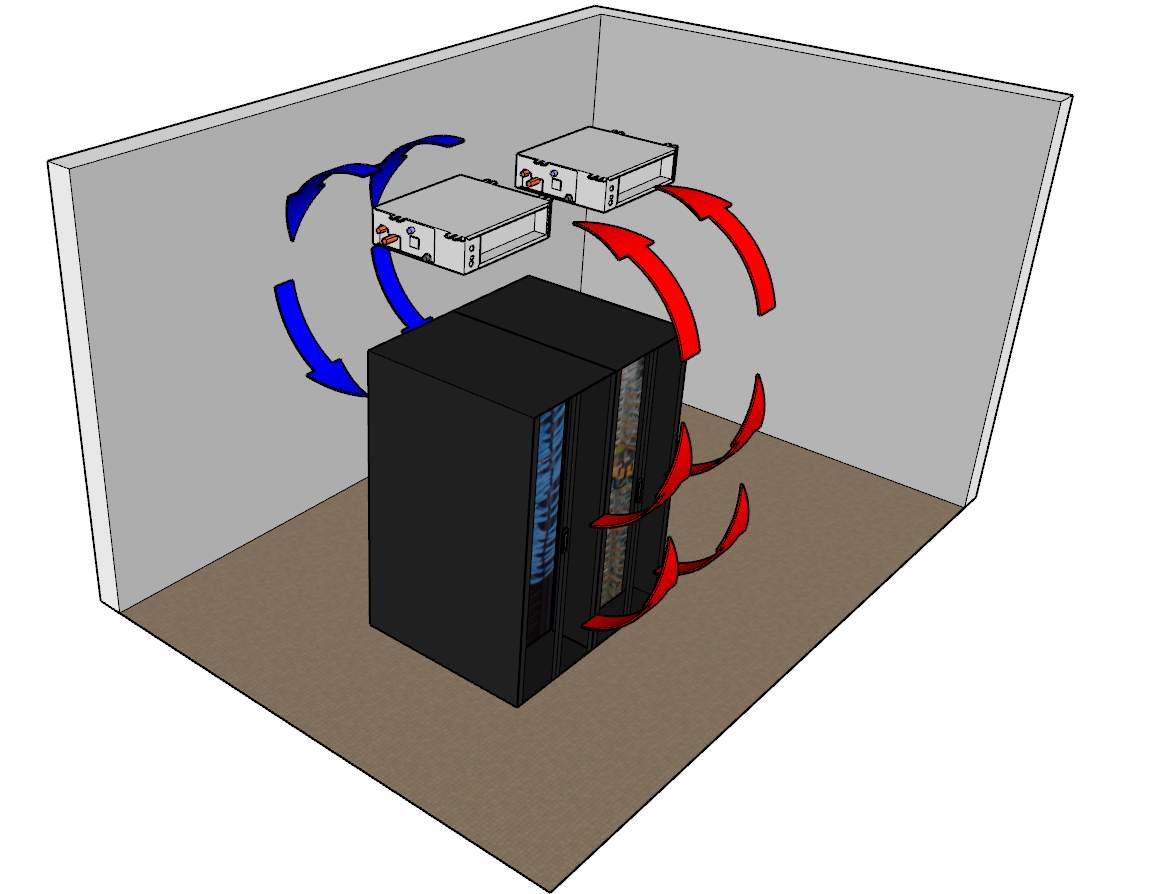

- канальные – блоки размещаются над серверными шкафами. Отличный вариант (почти как внутрирядный кондиционер), но с большим минусом – нужно предусматривать защиту от конденсата при поломке кондиционера, например, из жести – но выглядит это “колхозно”. Нюанс – есть канальные кондиционеры у которых можно можно изменить схему забора нагретого воздуха на “снизу”. Хороший вариант, есть например, у Haier.
Настенные кондиционеры
Потолочные кондиционеры
Канальные кондиционеры
В случае применения потолочных и настенно-потолочных моделей размещать под ними оборудование крайне не рекомендуется (из-за возможных протечек).
Использовать кассетные кондиционеры в серверной на мой взгляд бессмысленно, так как не понятно как организовать воздухообмен.
Также старайтесь избегать наличия препятствий на пути выхода холодного воздуха из кондиционера. Если этим пренебречь, то часть холодного воздуха может “отразиться” от препятствия и попасть на вход кондиционера. Тот подумает, что воздух достаточно охлажден и выключится. Нюанс в том, что автоматика защищает компрессор от частых включений/отключений и в рассмотренном случае система может работать непредсказуемо.
Контроль работ
При производстве работ нужно контролировать монтажников. Все элементы должны быть надежно закреплены, проходы через стены заделаны, трубы убраны в теплоизоляцию. Требуйте, чтобы подписывали на бирках – какая труба, для какого кондиционера (особенно при проходах через стены).
Перед заправкой фреоном смонтированной трассы необходимо сделать вакуумацию – хотя бы на день с составлением акта. Если все хорошо – попросите монтажную организацию продемонстрировать работу системы, включая ротацию. 1 год гарантии хорошо, но проверить сразу еще лучше!
Обязательно требуйте схемы подключения и прокладки – хоть от руки, но с указанием организации, подписью и датой! Это будет частью эксплуатационный документации и позволит быстрее решать вопросы при поломках.
Типы кондиционеров для серверных помещений
На практике для оснащения серверных используют два основных типа кондиционеров:
Сплит-системы, оснащенные зимним комплектом. Обычно для оснащения серверной используют 2-3 агрегата различных типов (напольные, настенные, канальные). Такие кондиционеры отличаются сравнительно невысокой стоимостью, они отлично зарекомендовали себя в серверных помещениях небольшой площади.
В качестве примера можно привести кондиционер:
Daikin FLXS25B/RXS25K/-30
- Может эксплуатироваться при температуре наружного воздуха от -30 до +46 градусов Цельсия.
- Агрегат оснащен инвертором, может работать в режиме тепло/холод.
- Мощность установки составляет 2,5 кВт по охлаждению и 3,4 кВт по обогреву, обслуживаемая площадь 25 квадратных метров.
- Средняя стоимость 80-85 тысяч рублей. Любой кондиционер для серверной Daikin отличается высокой надежностью и долговечностью.
Высокую точность поддержания заданных параметров способны обеспечить прецизионные кондиционеры
Оборудование данного типа целесообразно использовать только для больших серверных, задействованных в хранении значительного объема важной информации. Основная причина этого — высокая цена на оборудование данного класса
Кондиционер DeLonghi Professional серии Performer
- Может иметь мощность до 100 и более киловатт.
- Модель DXO 18 LFM обладает полной мощностью 19,1 кВт.
- Объем подаваемого воздуха 4900 кубометра в час.
- Уровень создаваемого шума не превышает 55 дБ.
- Стоимость такого агрегата порядка 725 тысяч рублей.
Характеристики кондиционера для помещения с серверным оборудованием
Очень часто подбор климатического оборудования в серверную комнату ложится на IT специалистов, поэтому выбор нужного типа сплит-системы ограничивается их личными предпочтениями
Но, на самом деле совершенно неважно какого типа кондиционер для серверной комнаты будет охлаждать в ней воздух, важно то, что он должен бесперебойно работать в течение продолжительного времени, 365 дней в году, «без перерывов и выходных», в стужу при -30С° и в жару +45С°. Для того чтобы кондиционер мог функционировать в таком температурном режиме нужно изначально приобретать его с «зимним комплектом»
Обозначим необходимые требования климатической системы для серверного помещения:
Зимний комплект. Такие известные производители как: DAIKIN, MITSUBISHI ELECTRIC, и еще некоторые компании, по заказу могут сразу установить «зимний комплект» на свою климатическую технику. Можно поступить и по-другому: сначала приобрести кондиционер, а уж потом, в условиях авторизованного сервисного центра установить его на оборудование, но перед этим, следует прояснить вопрос о гарантийном обслуживании. Некоторые компании-производители отказывают потребителям в гарантийном обслуживании после установки «зимнего комплекта», а некоторые его уменьшают вполовину. Правда, основные игроки на рынке климатической техники, все же оставляют гарантию неизменной.
Ротация и резервирование. На сегодняшний день деятельность практически каждого предприятия зависит от компьютеров, поэтому невозможно себе представить, что будет при выходе из строя серверов и локальной сети. Именно в целях повышения надежности системы кондиционирования, многие хорошие руководители устанавливают в серверное помещение несколько установок, которые объединяются в единую сеть специальным ротационным устройством. Во время выхода из строя одной сплит-системы, устройство автоматически введет в строй резервный кондиционер. В рабочем режиме, одна техника будет останавливаться на отдых и обслуживание, а другая, автоматически вводится в эксплуатацию.
Автоматика для дистанционного наблюдения и управления климатическими показателями в комнате в серверами. Это не самое обязательное условие, и поэтому многие руководители предприятий не придают автоматике должного значения. Но намного удобнее следить за всеми температурными показателями через монитор компьютера, где данные будут отображаться в виде таблиц и графиков, а каждая неисправность, ее характер и степень опасности будет выводиться на экран в виде всплывающих сообщений, сопровождающихся звуковым сигналом. Длина фреоновой магистрали. Это очень важный показатель при выборе конкретной модели сплит-системы для кондиционирования серверной, ведь ее наружный блок должен находиться на уличной стене или на крыше
Важно! Далеко не все производители климатической техники имеют возможность предложить модели кондиционеров с длиной фреоновой магистрали более 15 метров
При выборе на это следует обратить особое внимание
Технические характеристики кондиционеров для офиса
Удобство использования и дальнейшее обслуживание прибора напрямую зависит от комплектации и технических параметров прибора.
Также это влияет и на стоимость кондиционера. Поэтому ответственно отнеситесь к следующим факторам при покупке климатической техники:
- Мощность. Этот показатель вычисляется с учетом таких факторов, как площадь кабинета, высота потолков, количество и размер окон. В офисных помещениях средняя высота потолка 2,5-3 м, в расчетах отталкиваетесь от нормы 1кВт на 10 кв. м. Если окна выходят на солнечную сторону, то необходимая мощность увеличивается на 20 %.
- Переключение тепло/холод. Приборы, которые могут переключаться в этих двух режимах стоят дороже, но использовать их можно круглогодично. Температурный режим этих моделей шире и составляет от – 5 °С до + 40 °С.
- Вентиляция. При работе кондиционера важны не только нагрев и охлаждение воздуха, но также его активная циркуляция. Эту функцию обеспечивает вентиляция. Самые лучшие модели кондиционеров в этом плане – канальные. Они забирают воздух с улицы.
- Управление. Для офиса подойдут модели с функциями автоматического отключения, а также оснащенные звуковыми и световыми сигналами. Большинство сплит-систем управляются с помощью инфракрасного пульта, чтобы дает возможность дистанционного переключения режимов.
- Уровень шума. Для офиса подойдут модели, в которых внешний и самый шумный блок выведены наружу. Так громкость работающей системы не будет негативно сказываться на сотрудниках.
Кондиционеры для офиса AUX
У производителя AUX имеется большой выбор кондиционеров для офиса.
Для офисов лучше всего подходят мультизональные кондиционеры или полупромышленные системы. Данная климатическая техника оснащается мощными внешними блоками повышенной надежности, а управление может осуществляться с центрального проводного пульта.
Главными плюсами кондиционеров AUX для оборудования офиса, являются:
- оснащенность на уровне премиум-класса;
- высокая энергоэффективность;
- работа в режиме охлаждения и подогрева в широком температурном диапазоне;
- низкий уровень шума;
- возможность дистанционного управления с помощью Wi-Fi;
Сплит – системы в офис
Для небольшого офиса, магазина и кафе лучше всего подходит традиционный кондиционер. В соответствии с пожеланиями заказчика можно подобрать обычную, настенную,кассетную, канальную и напольно-подпотолочную сплит-систему. Кассетные и канальные кондиционеры могут быть спрятаны за подвесным потолком, а потому не нарушают целостность интерьера. Мощный вентилятор кондиционера способен привести в движение большой объем воздуха, поэтому данные типы сплит-систем не создают так называемых мертвых зон.
Канальные сплит-системы монтируются за подвесным потолком. Они способны справиться с охлаждением воздуха в нескольких помещениях сразу () и обеспечивают доступ свежего воздуха в объемах, которые в некоторых случаях, позволяют отказаться от установки отдельной системы вентиляции. Канальный кондиционер работает бесшумно и не создает сквозняков.

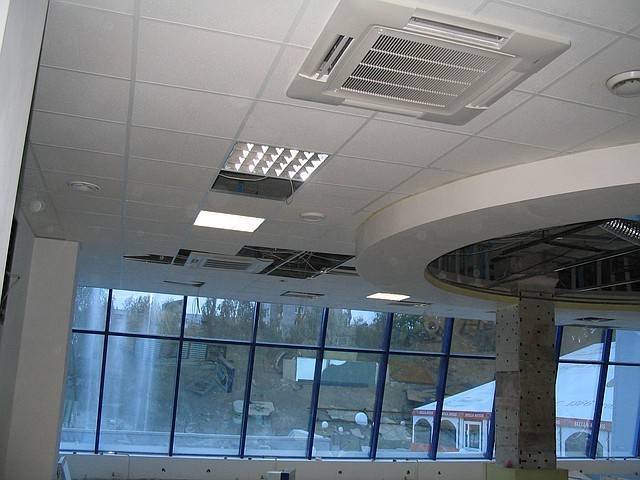

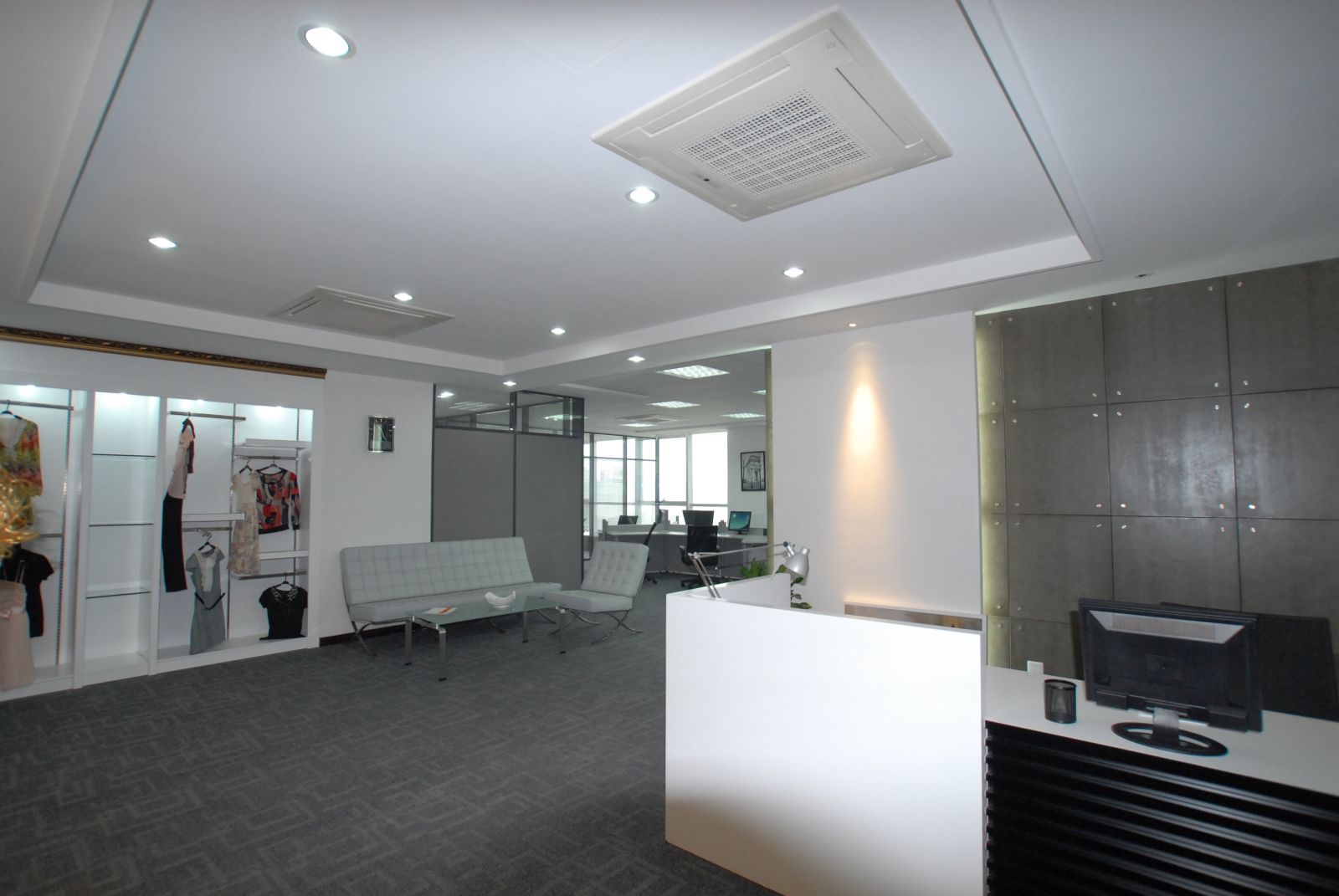

Кассетные сплит-системы для офиса могут направлять поток холодного воздуха по четырем направлениям сразу, причем направление каждого потока может регулироваться отдельно. Благодаря этому охлажденный воздух распределяется по офису совершенно равномерно, причем поток направляется не на людей, а вдоль потолочного перекрытия. Такая организация кондиционирования воздуха делает кассетные кондиционеры незаменимыми для охлаждения воздуха в больших помещениях и офисах с необычной планировкой.
В тех помещениях, где установка обычного настенного кондиционера невозможна и отсутствуют подвесные потолки, рекомендуется устанавливать напольно-потолочные кондиционеры. При монтаже этих систем на потолке поток холодного воздуха направляется параллельно потолку, а при выборе напольных установок он устремляется вертикально вверх. Таким образом воздух распределяется более равномерно, чтобы пребывание в помещении было комфортным.
Мультисплит-системы
Для большого офиса, разделенного на несколько кабинетов,лучше всего подойдут мультисплит-системы. При установке на фасад или в техпомещение одного внешнего блока мульти-сплит истемы можно подсоединить к нему до пяти десятков внутренних. Большим плюсом мультисплит-систем является вариативность комплектации: можно выбрать, в зависимости от бюджета проекта и пожеланий заказчика,стандартные настенные, кассетные, канальные или напольно-потолочные внутренние блоки. Заменив нескольких отдельных сплит-систем на одну мультисплит, вы не сэкономите, поскольку монтаж такого оборудования стоит довольно дорого из-за большой протяженности межблочных коммуникаций.
Главный минус мультисплит-систем — при поломке внешнего блока перестают функционировать все внутренние. Поэтому мультисплит-системы рекомендуется устанавливать только в тех зданиях, где действуют какие-либо ограничения на размещение внешних блоков кондиционеров.
Специалисты Климат Контроль Инжиниринг в течение многих лет занимаются проектированием и монтажом систем кондиционирования и вентиляции в офисах и других жилых помещениях. Обратитесь к нашим специалистам, и мы поможем вам решить проблемы, связанные с созданием идеального климата в вашем офисе.
Какой тип системы нужен
Выбор кондиционеров для офисов достаточно широк и зависит от размера и особенностей помещения.
1. Мультисплит-системы
Для совсем небольших административных помещений могут быть использованы сплит-системы и мультисплит-системы. Последние подходят для оснащения офисов, состоящих из нескольких комнат, возможно, со сложной планировкой.
До 6 внутренних блоков можно подключить к одному наружному. Минусом данного решения является то, что внутренние блоки мультисплит-системы могут одновременно работать либо только на обогрев, либо на охлаждение.
2. Полупромышленные системы
В офисы площадью до 200 м2 устанавливаются полупромышленные системы (канальные, потолочные, кассетные, колонные). Благодаря высокой мощности и качественному охвату зоны, такие системы наиболее популярны для кондиционирования административных зданий. Аппараты кассетного типа оптимально подходят для обслуживания больших объектов со сложными помещениями. Кондиционеры этого вида направляют потоки воздуха на уровне потолка одновременно в четырех направлениях, что исключает возможность возникновения сквозняков и заболевания сотрудников.
Сплит-системы канального типа могут обслуживать одновременно несколько помещений, а также подавать в них с улицы некоторую часть свежего воздуха. Данная особенность позволяет повысить качество кондиционирования и вентиляции офиса. Оборудование этого типа монтируется в нишах стен или потолка, а также может устанавливаться за натяжным потолком. Колонные кондиционеры применяются в помещениях, интерьер которых имеет художественную или историческую ценность, например в представительских офисах, находящихся в старинных особняках.
Для установки колонных сплит-систем не требуется сверлить стены и потолок. Они создают мощный направленный поток воздуха перед собой, их выгодно использовать в больших помещениях: холлах, шоу-рум, конференц-залах.
3. VRF-системы
Мультизональные системы кондиционирования или VRF –универсальное решение для офисных зданий, в которых несколько этажей и большое количество помещений. Одна современная VRF-система может одновременно обрабатывать воздух в 128 комнатах, причем в каждой из них возможно поддержание разных воздушных и тепловых режимов.
В ассортиментном портфеле японского производителя Mitsubishi Heavy Ind. найдется климатическое оборудование абсолютно для любого офисного объекта: от кабинета для одного сотрудника до высотных многофункциональных деловых центров с вместительностью в несколько тысяч человек. Комфортный микроклимат давно стал стоимостным, арендозначимым параметром. Правильный подход к выбору климатической системы способен не только оптимизировать регулярные затраты на ее эксплуатацию, но и повысить производительность труда офисных сотрудников и даже снизить количество больничных.
Как подобрать охладительную систему
При выборе руководствуются многими критериями, требованиями, санитарными нормами: количество теплоприотоков, мощность компьютерной техники, месторасположение, географические, атмосферные показатели, структура здания и т.д. Лучше всего это доверить специалисту, особенно когда рассчитывается охлаждение больших площадей.
Подбор мощности системы кондиционирования можно произвести на сайте фирмы, специализирующейся в данной области. Предоставляемый калькулятор поможет рассчитать необходимую производительность, нужно лишь указать параметры: площадь комнаты, высота потолка, количество техники, персонала. Кратность воздухообмена и т.д.
Охладительное оборудование устанавливается во всех сервер-помещениях. Структурные особенности комнаты, месторасположение, количество компьютерной техники и т.д. – все это обоснование выбора определенной модели, вида охлаждающего устройства или их совокупности.
https://www.youtube.com/watch?v=QfqLmDroRms
Что такое ротация кондиционеров в серверной
Чтобы гарантированного обеспечить замещение основных кондиционеров серверного помещения применяют согласователь климатического оборудования. Его установка обеспечивает эффективное использование ресурса климатической системы за счет попеременного включениявыключения отдельных модулей. Этот процесс называют «ротацией кондиционеров». Ротационный модуль в основном используется при установке сплит-систем. Такие устройства можно найти в каталогах различных производителей. Нужно учесть, что каждая отдельная модель ротационных блоков может использоваться только с конкретными марками кондиционеров. Применяют согласователи для систем со 100% резервированием, что предусматривает установку в серверной 2-х равнозначных кондиционеров, которые доукомплектованы зимними комплектами. Что дает применения ротационного блока:
- Решается задача поочередного включения кондиционеров в серверной комнате с равномерным расходованием ресурса каждого устройства.
- При выходе из строя одного кондиционера, включение резервного происходит в автоматическом режиме, а оператору поступает сигнал о поломке (смс, светозвуковой индикатор и т.д.).
- В критичных ситуациях, когда основной кондиционер не может обеспечить нормативные параметры микроклимата, то происходит включение дополнительного устройства, что автоматически удваивает производительность кондиционирования. (К примеру, при аномальных погодных условиях, может включаться дополнительный кондиционер для серверной от 40 градусов температуры на улице).
Стоимость ротационного модуля определяется его функциональными возможностями и уровнем торговой марки.
Разновидности кондиционеров для серверных
Сплит-системы
Для серверных помещений небольшой площади можно приобрести сплит-систему, состоящую из наружного и внутреннего блока. При необходимости внутренних блоков может быть несколько, все они подключаются к одному наружному блоку.
Сплит-системы удобны в применении и обслуживании, но установка кондиционеров сложная и трудоемкая. Между наружным и внутренним(-и) блоком необходимо проложить коммуникации: трубы, по которым будет циркулировать холодильный агент, кабели и пр.
Часто серверные комнаты являются частью какого-либо здания, и за стенами серверной находится не улица, а другие помещения. В таком случае протяженность коммуникаций может быть слишком большой. Придется прокладывать их на большом расстоянии. К тому же, при прокладке труб необходимо сверлить стены. Сплит-система рассчитана на укладку труб длинной не более 15 метров, и порой того недостаточно.
Однако, у сплит систем для серверных помещений есть и свои преимущества:
- Такой кондиционер стабильно работает при температуре от -30 до +45 градусов по Цельсию на улице;
- Сплит-система долговечна и не нуждается в частом техническом обслуживании;
- Аппараты того типа удобно обслуживать.
Если вы решили остановить свой выбор на сплит-системе, мы рекомендуем приобрести кондиционер с настенным внутренним блоком. Так вы освободите место для установки другого оборудования, а нагрев и охлаждение будет более эффективным за счет расположения аппарата под потолком.
Но учтите, что у настенных сплит-систем есть один существенный недостаток — низкая производительность в серверных большой площади. Эту проблему можно частично решить, установив вместо настенного блока кассетный или потолочный.
Однако, специалисты считают, что это полумера
Если вам нужно поддержать микроклимат в большой серверной комнате, лучше обратите внимание на прецизионные кондиционеры

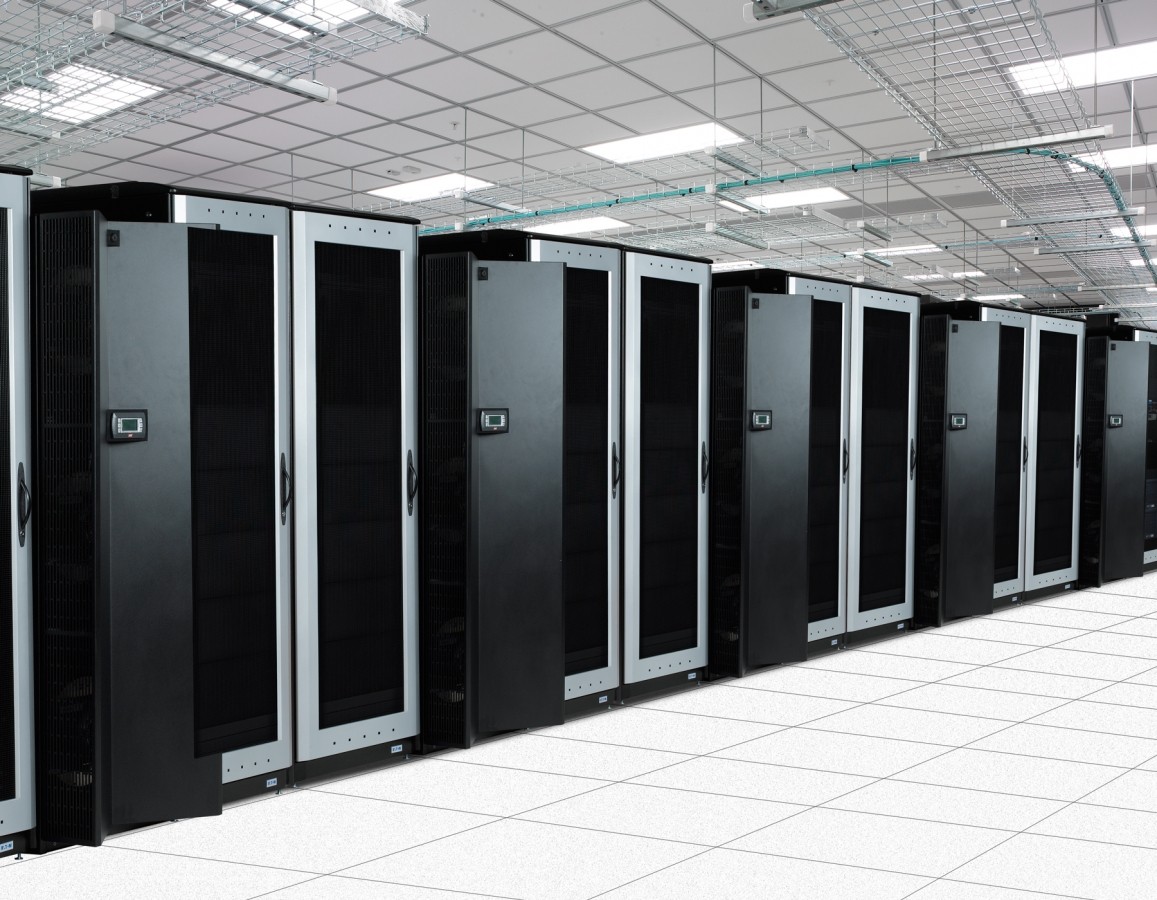

Прецизионные кондиционеры
Прецизионный кондиционер предназначен для круглогодичного охлаждения, нагрева и вентиляции воздуха в больших серверных комнатах.
При этом не важно, какой мощности оборудование установлено в серверной комнате — прецизионный кондиционер справится со своей задачей. А еще он исправно служит до 15-20 лет! И это при ежедневном бесперебойном использовании
Достоинства прецизионных кондиционеров:
- Обеспечение правильного микроклимата в больших серверных комнатах;
- Длительное бесперебойное использование;
- Стабильная работа при любой температуре и влажности на улице;
- Наличие ДУ с визуальным контролем параметров;
- Несложная установка в центральную систему вентиляции, если она имеется;
- Низкий уровень шума.
Минимально рекомендованная мощность прецизионных кондиционеров в помещении площадью 40 м2 составляет ≈20 кВт. Дублирующее климатическое оборудование подбирается исходя из этих параметров. Это лишь примерные рекомендации, точную мощность кондиционера сможет рассчитать только специалист.
