Советы по выбору
В первую очередь стоит оценить условия в помещении, где вы собираетесь устанавливать кондиционер. Если здание оборудовано хорошей вентиляцией, которая эффективно обеспечивает воздухообмен, то дополнительно тратиться на приточное устройство необязательно.
Оцените и размеры помещения. На высоких потолках можно разместить кассетные кондиционеры, которые не будут занимать свободное место. А при помощи подвесной конструкции вы сможете замаскировать внутренние блоки. При низких потолках лучше выбрать модели с настенными или напольными блоками. Если помещение имеет большую площадь, следует выбрать мощный кондиционер, например колонного типа.
Финансовый вопрос, конечно, всегда остается одним из самых важных для наших соотечественников. На стоимость моделей влияет не только их мощность, но и наличие дополнительных функций. Поэтому, чтобы не переплачивать, определитесь заранее, что именно вам требуется, а без каких возможностей вы сможете обойтись.
На сегодняшний день кондиционеры уже имеются почти во всех офисах и во многих квартирах. Разнообразие моделей позволяет подобрать устройство, подходящее как под условия эксплуатации, так и по стоимости.
Как сделать естественный приток в квартире
В основе его работы лежат законы физики, о разнице давления в комнате и на улице, также немаловажную роль играет и температура воздуха. Для качественного функционирования приточной системы вам потребуется позаботиться не только о канале, через который воздушные потоки будут проникать в квартиру, но и вытяжном, с чьей помощью отработанный воздух будет выходить наружу.
Сначала вам нужно проверить работу вытяжки, для этого откройте окна в комнатах и поднесите лист бумаги к отдушине. Если он к ней прилипнет, значит, вам ничего не придется делать, в противном случае просто прочистите вентиляционные каналы и проверьте все заново. Не помогло, установите вентилятор в ванной комнате и вытяжку на кухне.
Вентилятор для ванной
Теперь, когда вытяжка настроена можно плавно переходить к притоку. Сначала определимся с тем, как можно его сделать.
Варианты естественной системы
Самый простой способ – это делать проветривание квартиры
Не будем заострять внимание на нем, так как он включает в себя массу недостатков (попадание пыли, шума с улицы и прочее)
Следующим способом сделать в квартире приток – это установить оконные клапаны. Сделать это можно как самому, так и во время заказа металлопластиковых окон. Это довольно эффективный метод, не зря он получил свою популярность у большинства владельцев квартир.
И последний, но самый эффективный способ сделать приточный канал в доме – это установить стенной клапан. Благодаря своей конструкции, он позволит обеспечить квартиру очень хорошим поступлением свежего воздуха.
Стоит сразу отметить, что естественное проветривание не является чем-то постоянным, так как напрямую зависит от погодных условий.
Стеновой
Устанавливаем оконный клапан
Начнем с того, как легко и быстро установить устройство в конструкцию металлопластикового окна.
Сперва нужно выбрать место где будет расположен клапан. Для этого приложите его к верхней части конструкции окна. После чего убедитесь в том, что створка будет свободно открывать и закрываться, при этом не задевая приточное устройство. Если в процессе проверки происходит столкновение, то его следует разместить сбоку как можно выше.
Теперь необходимо сделать разметку. Для этого нужно приложить устройство к месту будущего монтажа. Далее, используя канцелярский нож, сделайте надрезы оконного уплотнителя в местах где заканчивается клапан, уберите все ненужные остатки.
Переходим к непосредственной установке. Первое что необходимо сделать это разместить уплотнители в оконные пазы и установить крепежные дюбеля.
Оконный клапан
Далее, протираем место установки и приклеиваем туда клапан (на нем имеется клейкая сторона).
Теперь, с помощью саморезов, приточное устройство крепится к окну, в промежутках между креплениями устанавливается уплотнитель. Теперь вам необходимо напротив клапана вырезать стандартный уплотнитель и на его месте закрепить тот, что шел в комплекте.
Стеновой клапан
Если вы не хотите случайно и безвозвратно повредить металлопластиковое окно, то можно установить стеновой приточный клапан.
Поэтапный монтаж:
Необходимо выбрать место под монтаж, лучшим вариантом станет расстояние между подоконником и радиатором. Так, воздух будет прогреваться перед попаданием в пространство комнаты. Теперь необходимо разобрать короб клапана, и сделать разметку на стене. С помощью бурильного инструмента нужно сделать отверстие под воздушную трубку. Оберните вентиляционный канал теплоизоляцией вставьте его в просверленное отверстие
Важно, чтобы снаружи он был вровень со стеной, а внутри немного выступал. Теперь вам осталось лишь закрепить со стороны улицы вентиляционную решетку, а в помещении установить корпус клапана
Вид снаружи и внутри
На этом монтаж окончен, и вы можете начинать наслаждаться чистым воздухом.
Принцип действия
Работает канальный кондиционер абсолютно по той же схеме, что и любой другой. Основу прибора составляет тепловой насос. Он состоит из заполненного особым газом (хладагентом) замкнутого контура (два радиатора, соединённые трубками) и компрессора, который заставляет этот газ двигаться по кругу.
Принцип работы элементов канального кондиционера
«Перекачивание» тепла осуществляется за счёт попеременного сжатия и расширения хладагента. Сжатие происходит в наружном радиаторе контура, при этом температура газа значительно возрастает, так что он становится горячим. Из-за разности температур начинается теплообмен между ним и наружным воздухом, в ходе которого хладагент отдаёт тепловую энергию, воспринятую от воздуха в помещении. Чтобы сделать теплообмен более интенсивным, наружный радиатор обдувается вентилятором.
Повышение давления в наружном радиаторе осуществляется за счёт установки на его выходе некоего устройства — дросселя, которое пропускает газ в очень малых количествах. Таким образом, нагнетаемый компрессором хладагент накапливается перед дросселем и сильно сжимается. Самый простой вариант дросселя — длинная тонкая трубка (капилляр).
Через дроссель жидкий хладагент понемногу просачивается во внутренний радиатор, расположенный в помещении (во внутреннем блоке). Давление здесь низкое, поэтому жидкость испаряется, снова превращаясь в газ. Внутренний радиатор, соответственно, называют испарителем.
Таким образом работает кондиционер
Получается, что небольшое количество газа занимает весь объём внутреннего радиатора, то есть происходит его расширение. Из-за этого хладагент сильно остывает и начинает нагреваться от внутреннего воздуха (здесь также имеется обдув). Вобрав в себя какое-то количество тепла, газ поступает в компрессор, который нагнетает его в наружный радиатор, и весь цикл повторяется.
Современные кондиционеры в большинстве своём проектируются так, чтобы была возможность перенаправить потоки хладагента и тем самым превратить наружный радиатор из конденсатора в испаритель, а внутренний — из испарителя в конденсатор. При этом тепловой насос начнёт «перекачивать» тепло в обратную сторону, то есть кондиционер будет работать в режиме отопления.
Понятно, что с понижением наружной температуры это соотношение будет всё менее выгодным, пока в определённый момент эффективность кондиционера вовсе не окажется нулевой. Поэтому эксплуатировать данный прибор в режиме отопления имеет смысл только при тех температурах наружного воздуха, которые рекомендованы производителем.
Автоматика
Сделал небольшой щиток:
В щитке оставил запас для контролера автоматики и небольшого трансформатора. Схема максимально простая:
- основной выключатель, который отключает и приточку и кондиционер.
- отдельный выключатель на кондиционер
- отдельный выключатель на калорифер
- маломощное реле (1А) подключено к выключателю скорости вращения вентилятора приточки (0-10В)
- маломощное реле коммутирует два реле — 16А-на вентилятор и 25А-на контролер управления калорифером
В качестве контролера управления 3 кВт калорифером использовал PULSER.
Датчик температуры поставил в канале сразу после входа воздуховода в квартиру.
1-работает только приточка и калорифер
- приточка гонит воздух в обход канального кондиционера
- скорость воздуха на выходе их решеток — 0,8 м/с (соответствует расходу примерно 60 м3/час, 250 м3 на всю квартиру).
- воздух из решетки распространяется не очень далеко, практически сразу падает на пол.
- комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
- температура на регуляторе установлена на 20 С. На выходе из решеток температура около 21 С.
- расход электричества несколько удручает, за ночь — 10 кВт (на улице было примерно 5 С)
2-работает приточка и канальный кондиционер в режиме нагрева
- приточка гонит воздух в канальный кондиционер
- кондиционер дополнительно забирает воздух из квартиры
- скорость воздуха на выходе их решеток — 2,0 м/с (соответствует расходу 150 м3/час, 600 м3 на всю квартиру, из которых 200-300 м3 из приточки).
- кондиционер работает в режиме нагрева. На выходе из решеток температура около 40 С.
- воздух из решетки распространяется на всю комнату.
- комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
- расход электричества за ночь — 5 кВт
- Этот режим мне нравится больше всего. Мы замечательно отапливаем всю квартиру.
- Одна проблема — за ночь наружный блок кондиционера полностью замерзает и превращается в большой морозильник.
Производители кондиционеров с приточной вентиляцией
Если вы задумались о том, от какого производителя лучше выбрать кондиционер с приточной вентиляцией, обратите внимание на наиболее известные бренды. Возможно, стоимость таких устройств будет несколько выше, чем устанавливают не слишком популярные фирмы. Зато вы сможете быть уверенными в качестве и надежности этих кондиционеров. Наиболее известными производителями сегодня считаются:
Зато вы сможете быть уверенными в качестве и надежности этих кондиционеров. Наиболее известными производителями сегодня считаются:
- Hitachi – огромный конгломерат из Японии, известный во всем мире своей разнообразной техникой, в том числе и кондиционерами;
- Daikin – еще одна японская компания, являющаяся лидером по производству кондиционеров;
- Mitsubishi – почти не уступающий предыдущей компании производитель кондиционеров, выпускающий одни из самых современных и совершенных устройств;
- Haier – китайская фирма, успевшая закрепиться на мировом (и в частности российском) рынке благодаря своей средней ценовой категории;
- Toshiba – и снова производитель из Японии, известный всем своей высококачественной бытовой техникой, включающей и кондиционеры по выгодным ценам.
Как правильно пользоваться сплит системой на охлаждение
Виды сплит-систем с притоком свежего воздуха
Существует несколько разновидностей климатических систем с приточной вентиляцией. В зависимости от специфики помещений может использоваться тот или иной из них.
Бытовые сплит-системы
Бытовые сплит-системы подходят для работы в помещениях площадью до 100 кв.м. Их мощность составляет примерно от 2 до 10 кВт. В настоящее время практически невозможно найти бытовую сплит-систему с притоком свежего воздуха. Однако есть единичные фирмы, которые имеют в своем ассортименте небольшую линейку такого оборудования. Рассматривая такие системы, сразу следует отметить, что приток свежего воздуха осуществляется по тонкому трубопроводу с дополнительным вентилятором для подачи свежего воздуха. Количество такого воздуха – мизерное, а вот шума от вентилятора достаточно много. Цена такой системы почти в 2 раза выше, чем аналогичной без притока свежего воздуха. Поэтому решение о целесообразности приобретения такой сплит-системы с притоком свежего воздуха остается только за самим пользователем.
Полупромышленные сплит-системы
Наиболее популярный вид сплит-систем с притоком свежего воздух – полупромышленные, которые подходят для работы в помещениях площадью до 300 кв.м. Их мощность мощности от 7 до 30 кВт. Это некий переходный вариант от бытовых к промышленным климатическим системам. Полупромышленные сплит-системы Dantex быстро и равномерно распределяют поток воздуха по всей площади помещения, благодаря одновременному распределению воздушного потока в 4 направлениях. Также они осуществляют приток достаточного количества свежего уличного воздуха, чего бытовые сплит-системы обеспечить не могут. Это обеспечивает поддержание в комнатах идеального микроклимата.
В линейке полупромышленного оборудования Dantex с приточной вентиляцией представлены канальные и кассетные сплит-системы. Они очень популярны для бытового использования, поскольку обладают скрытыми внутренними блоками и не портят эстетический вид помещения. Они способны обеспечить подмес до 25-30% свежего воздуха. Еще одним несомненным преимуществом таких систем является и экономичный режим работы.
Полупромышленные сплит-системы Dantex станут идеальным вариантом для городской квартиры, офиса или частного дома.

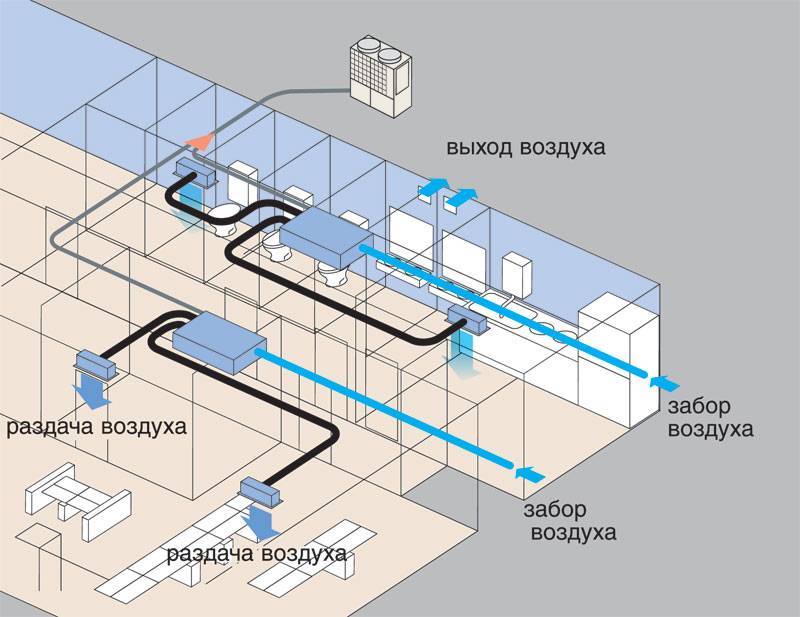

Мультизональные (VRF) системы
Для помещений с несколькими комнатами идеально подойдут мультизональные (VRF) системы с приточной вентиляцией. К одному внешнему блоку могут подключаться одновременно до 64 внутренних – канальных, кассетных, настенных или потолочных, которые можно комбинировать в зависимости от специфики помещений.

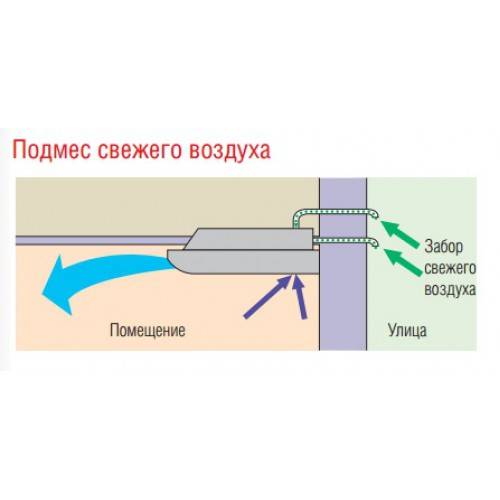

При этом, например, внутренние кассетные блоки имеют специальные отверстия, к которым можно подсоединить дополнительные воздуховоды, подающие свежий воздух. С канальными блоками все проще: достаточно подключить приточный воздуховод ко входящему воздуховоду блока. В этом случае они способны обеспечить подмес до 25% свежего воздуха. Для работы со 100% притоком свежего воздуха имеются внутренние блоки канального типа от 12,5 до 28 кВт с повышенным статическим напором, обеспечивающие распределение воздуха по протяженной сети воздуховодов.
Таким образом, некоторые типы внутренних блоков VRF-системы обеспечивают подачу и подмес свежего воздуха. Для удобства использования в системах предусмотрена возможность осуществления местного, центрального или комплексного управления для создания климатической установки со множеством внутренних блоков. VRF системы с приточной вентиляцией Dantex – высокоэффективные решения, обеспечивающие постоянный приток воздуха в помещение.
Система чиллер-фанкойл
Решением для больших объектов со множеством помещений, например, офисов, может стать использование системы чиллер-фанкойл Dantex с функцией подачи, подмеса и фильтрации свежего воздуха. Они относятся к промышленному оборудованию и обладают высокой мощностью и эффективностью работы и идеальна для создания подходящего микроклимата на объектах большой площади. Используется для задач охлаждения/нагрева воздуха с применением в качестве рабочего вещества промежуточного теплоносителя.
Фанкойлы, которые могут использоваться для подачи свежего воздуха, бывают нескольких видов – кассетные, канальные. Выбирать наиболее оптимальные следует, в первую очередь, ориентируясь на специфику помещения. Стоит отметить, что фанкойлы способны обеспечить подмес не более 25% свежего воздуха.
Работа системы характеризуется низким уровнем шума. Возможность подключения большого количества внутренних блоков предоставляет широкий спектр вариантов при построении системы кондиционирования.
Система чиллер-фанкойл Dantex обладает высоким качеством и доказанной эффективностью.
Как работает аппарат?

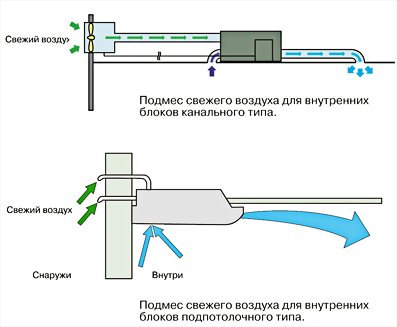

Функционирует канальный кондиционер с притоком свежего воздуха по схеме, характерной для всех представителей этого типа техники. В основе агрегата лежит тепловой насос, в контуре которого циркулирует хладагент. Кроме того, предусмотрены радиаторы, соединительные трубки и компрессор, заставляющий перемещаться газ по кругу.
Тепло передается за счет чередования сжатия хладагента. Первый этап осуществляется в наружном контуре радиатора, при этом возрастает температура газа. По причине термического перепада начинается тепловой обмен между хладагентом и воздухом, в результате чего газ отдает энергию, полученную от воздушной смеси в помещении. Интенсивность теплообмена поддерживается вентилятором наружного радиатора.
Во внешнем отсеке повышение давления обеспечивается посредством специального дросселя, пропускающего газ в малых количествах. Благодаря этому, нагнетаемый хладагент накапливается в полости перед дросселем и сжимается. В качестве задерживаемого приспособления используется обычная длинная трубка (капилляр).
ТОП 5 лучших приточных кондиционеров
Техника отличается производительностью, функциями, спецификой установки
Подбирая кондиционер с приточной вентиляцией для квартиры, частного дома, офиса или другого помещения, уделяйте внимание техническим характеристикам и производителю
Составленный рейтинг на основе отзывов пользователей поможет выбрать модель среди предлагаемого торговыми точками ассортимента.
Выбор посетителейLG UM36WC
Кондиционер с приточной вентиляцией корейского производства. Предназначен для помещений до 30 м2.
92
Hisense AUD-18HX4SNL
Китайской канальной кондиционер. Отличительная особенность – сверхтонкий корпус внутреннего блока толщиной 19 сантиметров.
76
Royal Clima CO-D18HN
Итальянский бренд собираемый на китайском производстве. Мощная сплит-система рассчитана на помещение площадью до 50 квадратных метров.
45
Haier AD18SS1ERA
Китайский кондиционер большой мощности рассчитан на помещение до 50 м2. Монтаж блоков разрешен с перепадом высот до 15 метров.
41
Mitsubishi Electric SEZ-M25DA
Канальный кондиционер японского бренда который производиться в Тайване. Рассчитана на помещения площадью до 25 квадратных метров.
31
Hisense AUD-18HX4SNL
Для канальной китайской модели характерен супертонкий корпус внутреннего блока толщиной 19 см, что упрощает монтаж под потолком.
Предусмотрен воздушный фильтр, зимний комплект, приточная вентиляция. Холодопроизводительность – 5000 Вт, теплопроизводительность – 5700 Вт. Установка блоков разрешена с максимальным перепадом высот 15 м и длиной трассы 20 м.
Плюсы и минусы:
- Небольшой уровень шума 35-38 дБ.
- Рассчитан на помещение площадью до 50 м2.
- Функция предотвращения образования плесени.
- Модель не инверторного типа.
- Не всегда есть в продаже.
Средняя стоимость техники 92190 рублей.
Royal Clima CO-D18HN
Под именем итальянского бренда кондиционер с подмесом свежего воздуха собирают на китайском производстве. Мощная сплит-система рассчитана на помещение площадью 50 м2.
Устанавливать блоки разрешено с перепадом высот 10 м, максимальной длиной трассы 25 м. Показатель холодопроизводительности – 5300 Вт, теплопроизводительности – 5800 Вт.
Преимущества и недостатки:
- Невысокий уровень шума внутреннего блока – 35 дБ.
- Режим приточной вентиляции и осушения.
- Воздухообмен 1000 м3/час.
- Не инверторный тип кондиционера.
- Тяжелый внутренний блок 34 кг.
Средняя цена модели 61990 рублей.
Haier AD18SS1ERA
Мощный китайский кондиционер обогреет или охладит помещение площадью 50 м2. Монтаж блоков разрешен с перепадом высот 15 м, длиной трассы 25 м. мощность холодопроизводительности – 5000 Вт, теплопроизводительности – 5500 Вт.
Имеется режим приточной вентиляции, осушения воздуха, автоперезапуск.
Достоинства и недостатки:
- Низкий уровень шума внутреннего модуля 36 дБ.
- Воздухообмен 900 м3/час.
- Самодиагностика, система против образования льда.
- Компрессор не инверторного типа.
- Завышена цена.
Сплит-систему со скидкой 15% на Яндекс Маркет продают за 100000 рублей.
Mitsubishi Electric SEZ-M25DA
Климатическая техника известного японского бренда выпускается в Тайване. Рассчитана сплит система с приточной вентиляцией на кондиционирование помещения площадью 25 м2. Имеется авторежим, самодиагностика, авторестарт.
Максимальная мощность холодопроизводительности – 2500 Вт, теплопроизводительности – 2900 Вт. Предусмотрен ночной режим, осушение, вентилирование.
Плюсы и минусы:
- Инверторный компрессор.
- Низкий уровень шумности внутреннего блока 22-29 дБ.
- Надежная техника известного бренда с гарантией 3 года.
- Сложно самостоятельно выполнить монтаж.
- Цена завышена за имя бренда.
Цена сплит-системы на Яндекс Маркет 159700 рублей.
LG UM36WC
Климатическая техника корейского производителя с функцией приточной вентиляции в помещении площадью 30 м2 обеспечивает воздухообмен 1920 м3/час. Мощность в режиме охлаждения 11000 Вт, обогрева – 11700 Вт.
Модель способна кондиционировать 9 зон, поддерживая одинаковые температурные параметры. Предусмотрено 3 скорости вентилятора с возможностью регулировки оборотов.
Преимущества и недостатки:
- Инверторный компрессор.
- Невысокая шумность 35-38 дБ.
- Таймер, удобный пульт управления, индикатор режимов.
- Массивный внешний (58 кг) и внутренний (36 кг) блок.
- Высокая стоимость.
За кондиционер раскрученного корейского бренда придется заплатить 262700 рублей.
Преимущества мультизонального кондиционирования
Мультизональное обслуживание помещений – это более совершенный вариант мультисплит-систем, который создает определенный микроклимат на большой площади. Принципиальное отличие от стандартных сплит-систем – увеличенная протяженность магистралей, соединяющих размещенные в различных местах модули.
- к 1 выносному блоку можно подключить до 20 внутренних;
- расстояние от внутренних модуле до внешнего – до 150 м (в некоторых случаях – более);
- разница высот между модулями – 50 м.
Благодаря перечисленным параметрам выносной наружный модуль устанавливают в наиболее удобных удаленных местах – на чердаке, крыше, во дворе за ограждением и т.д.
Схема возможного монтажа наружного блока. Если по каким-либо причинам нельзя осуществить монтаж на крыше, модуль устанавливают прямо во дворе дома, обеспечив безопасность
Мультизональная система более экономична, так как управление инверторным климатическим оборудованием позволяет изменять мощность системы в зависимости от числа функционирующих внутренних блоков.
При этом можно применять абсолютно различные по типу и производительности модули. Регулировку и контроль над работой всего оборудования можно производить в системном режиме, с одного пульта.
Сравнить обычную и инвертоную климатическую установку и получить представление об их плюсах и минусах вы сможете, прочитав предложенную нами статью. Перед тем как сделать решающий выбор стоит ознакомиться с полезной информацией.
Разновидности
Канальный кондиционер для квартиры может быть нескольких видов. Первым отличительным признаком является напор вентилятора внутреннего блока (давление, измеряемое в Паскалях). Различают следующие типы техники:
- Низконапорные модели (до 50 Па).
- Средненапорные варианты (до 150 Па).
- Высоконапорные модификации (до 300 Па).
Стоит учитывать, что при большем в воздуховодах, потребуется более сильный напор для возможности циркуляции воздуха.
Также бытовой кондиционер с притоком свежего воздуха подразделяется по типу электрической схемы (режиму функционирования):
- Агрегаты с системой старт/стоп. Такие устройства оборудованы компрессором, работающим с постоянной одной скоростью. Это обуславливает наличие практически постоянного показателя мощности. Поддержание температурного режима контролируется автоматическим выключателем охладителя.
- Варианты инверторного типа относятся к более «продвинутым» моделям. Они оснащены специальным электронным устройством, дающим возможность выработки переменного тока любой частоты. Такое решение позволяет корректировать скорость функционирования компрессора и мощность теплового насоса.
Цели приточной вентиляции и кондиционирования
Основная цель кондиционирования – создание благоприятных для людей климатических условий (привнесение желаемой прохлады в жару, либо тепла в холод).
Задачи приточной вентиляции гораздо шире.
Каждую секунду мы вдыхаем кислород и выдыхаем углекислый газ. Кроме того воздух загрязняется выделениями от строительных и отделочных материалов, от газовых горелок и плит, от спреев и аэрозолей, от чистящих и моющих средств и т.д. Всем этим мы дышим.
Но, учитывая цены на отопление – для многих это просто непозволительная роскошь. Кроме того проветривание может привести к сквознякам и тем самым вызывать простудные заболевания.
Выходом становятся принудительные приточно-вытяжные вентиляционные установки, поставляющие свежий воздух и сберегающие тепло в доме зимой, либо прохладу летом.

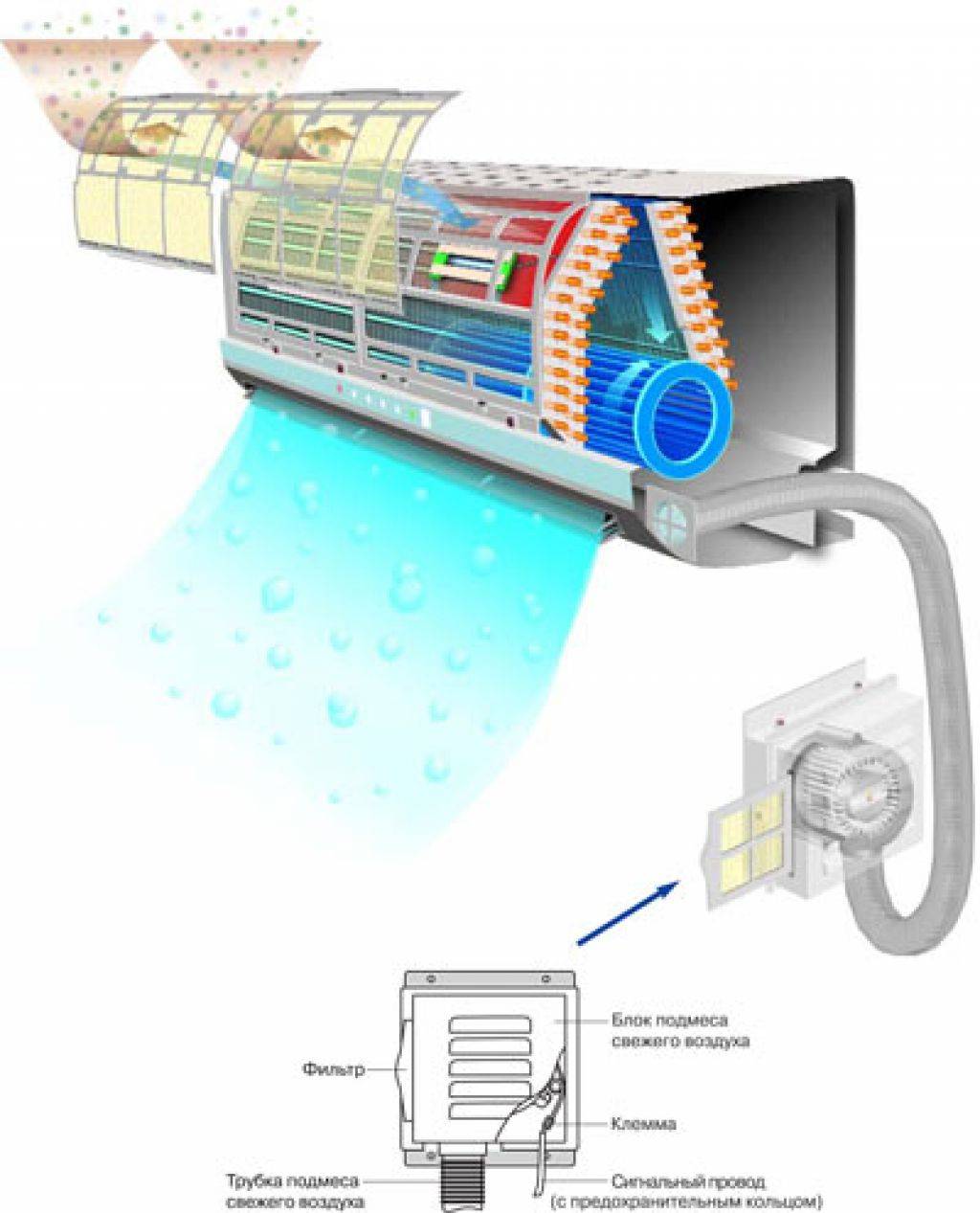

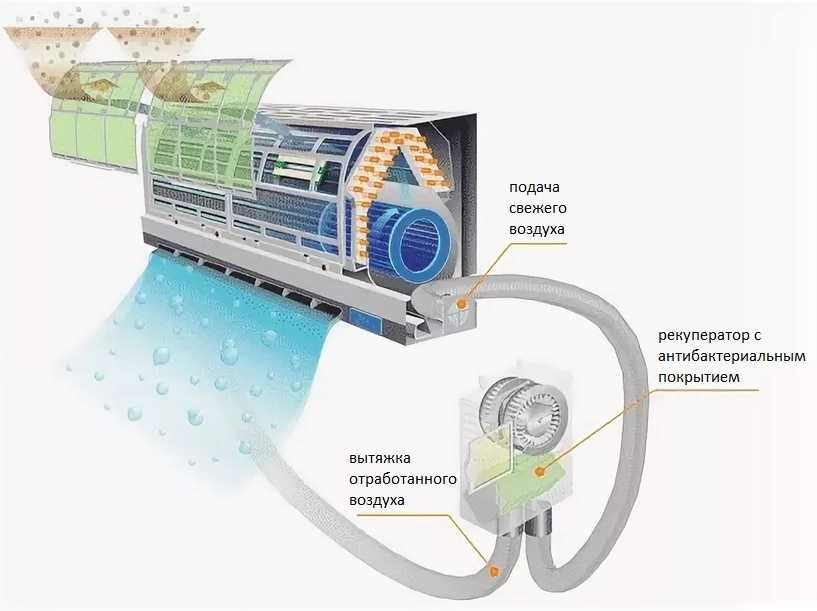

Принцип работы сплит-системы с приточной вентиляцией
Кондиционер состоит из двух блоков:
- внутренний блок, включающий фильтр, вентилятор, охладитель и электронную панель управления
- наружный блок, включающий компрессорно-конденсаторный агрегат с тепловым насосом и модулем микропроцессорного управления
Внутренний блок устанавливается на стене (настенная сплит-система) либо за подвесным потолком или в коробе (канальная сплит-система), при этом дизайн интерьера не нарушается, потому что все оборудование монтируется за подвесным потолком. В интерьере остаются лишь изящные декоративные решетки для подачи воздуха.
Наружный блок устанавливается на улице или в помещении (в случае комплектации блока центробежным вентилятором). Они соединяются тонким фреоновым трубопроводом. К внутреннему блоку подключается электрический или водяной калорифер с электронным управлением.
Свежий воздух забирается с улицы и через термоизолированный воздуховод подается в смесительную камеру, где он смешивается с воздухом из помещения. Затем воздушная смесь фильтруется и обрабатывается во внутреннем блоке в зависимости от заданного режима (охлаждается, осушается или нагревается). Далее она подается по помещениям.
