Трехходовый клапан

Так как схем обвязки всего две: с 2-х или 3-х ходовыми клапанами, то стоит рассмотреть позиции, связанные с правильным их применением. К примеру, если фанкойл устанавливается на систему отопления, то узел с трехходовым клапаном устанавливать не обязательно.

  1. Регулировать мощность теплоотдачи приборов можно простым отключением или включением вентилятора.
  2. Можно проводить регулировку балансировочным клапаном, который устанавливается на обратном контуре.
  3. На 4-х трубной системе подключения лучше использовать двухходовые клапаны. Если поставить трехходовые, увеличивается объем теплоносителя в обратном контуре.
  4. Если система отопления работает от теплового насоса чиллера, оптимально установить узел смешивания с трехходовым клапаном.

https://youtube.com/watch?v=H3hSy_D9MqU

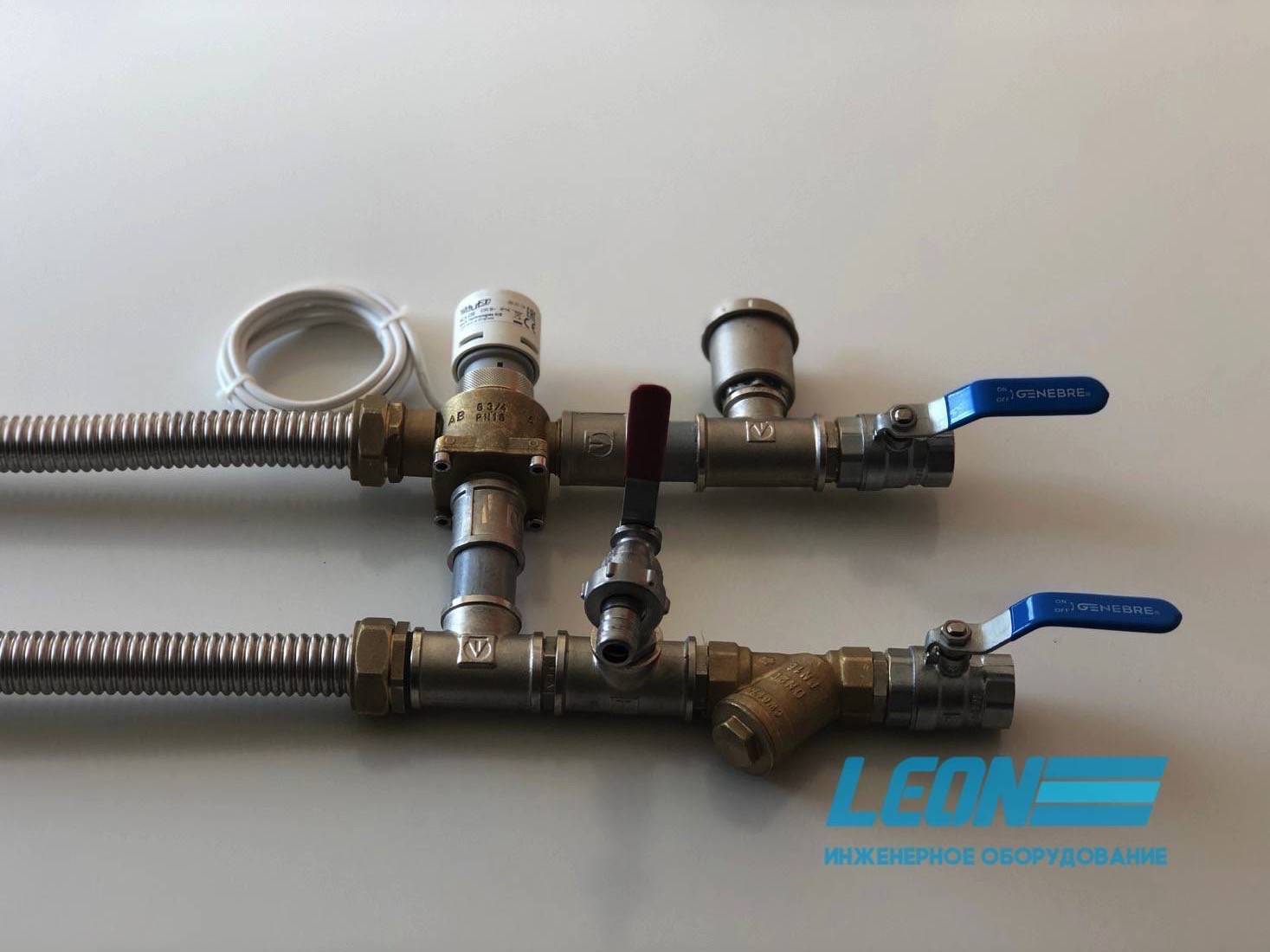

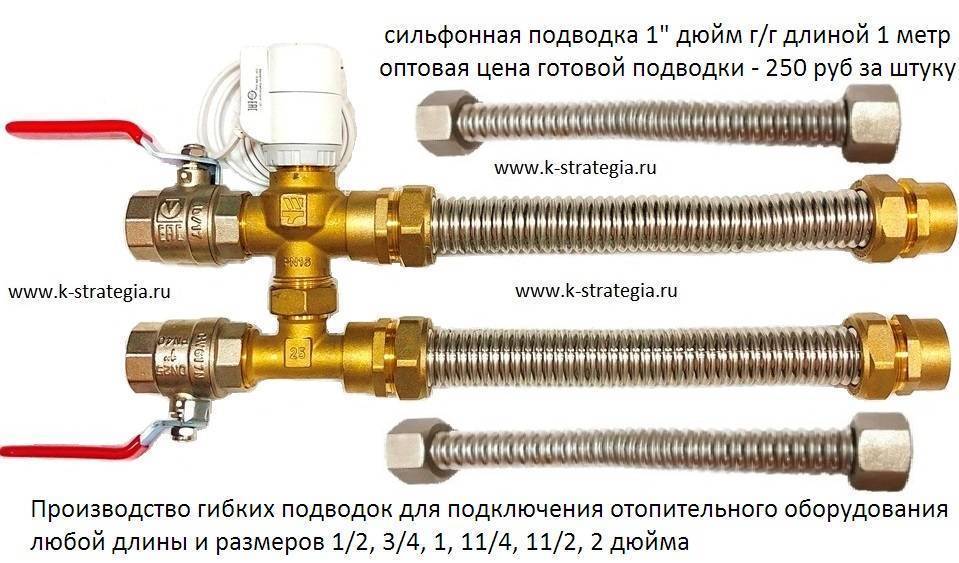

Смета на изготовление смесительного узла для 4-х трубного фанкойла

Примерная смета на изготовление смесительного узла для 4-х трубного фанкойла (fancoil) на базе двух ходового клапана (согласно требованиям ТЦ Галерея) представлена ниже:

НаименованиеРазмерКоличествоЦена,рубСумма,руб
Кран шаровой3/446162464
Кран шаровой1/22462924
Фильтр сетчатый3/41546546
Воздухоотводчик1/21602602
Балансировочный клапан Штремакс3/4147524752
Клапан 2-х ходовой с приводом3/4136403640
Манометр 0,6 МПа1/437002100
Кран для манометра1/2312603780
Термометр 0-60 с гильзой1/2123802380
Термометр 0-100 с гильзой1/2123802380
Тройник ПП-Р25-1/272101470
Переход Р-ПП25-3/4122663192
Дополнительные расходы142004200
Сборка160006000
Итого38430
НаименованиеРазмерКоличествоЦена,рубСумма,руб
Кран шаровой1/246162464
Кран шаровой1/22462924
Фильтр сетчатый1/21546546
Воздухоотводчик1/21602602
Балансировочный клапан Штремакс1/2136403640
Клапан 2-х ходовой с приводом1/2135603560
Манометр 0,6 МПа1/437002100
Кран для манометра1/2312603780
Термометр 0-60 с гильзой1/2123802380
Термометр 0-100 с гильзой1/2123802380
Тройник ПП-Р20-1/272101470
Переход Р-ПП20-1/2122663192
Дополнительные расходы142004200
Сборка160006000
Итого37238
Итого обвязка 1 фэнкойла75 668,00 RUB

Конструктивные особенности

Фанкойл канальный может иметь различные конструктивные особенности, однако наиболее часто модели состоят из фильтрующего элемента, теплообменника, вентилятора, нагревательного электрического элемента и пульта управления оборудованием. Что касается фильтра, то он способен предохранять систему от попадания внутрь посторонних частиц, которые могут проникнуть вместе с воздушными массами. Теплообменник позволяет эффективно охлаждать или нагревать воздух, что будет зависеть от установленного режима работы оборудования в определенный момент. Вентилятор обеспечивает поток воздуха, который нагнетается через теплообменник.

1 Основные достоинства кассетных фанкойлов

Фанкойлы кассетные, представляют собой встраиваемый тип оборудования, который устанавливается там, где существуют подвесные потолки. По структуре фанкойлы кассетного типа разделяются на четыре вида.

  1. 1. Однопоточный вариант. Воздух направляется строго в одном направлении.
  2. 2. С двухпоточным направлением. Поток воздуха идет по противоположным векторам.
  3. 3. Четырехпоточные фанкойлы. Задействуются одновременно четыре стороны изделия.
  4. 4. Шестипоточная модель. Принцип действия основан на спаривании двух изделий с четырьмя потоками.

Что касается их использования, то для этой цели подойдут:

  • большие залы для выставок;
  • спортивные сооружения закрытого типа;
  • офисные помещения;
  • торговые центры.

Популярностью такие модели пользуется в административных и офисных зданиях, с множеством комнат и сотрудников, каждый из которых желает иметь собственный микроклимат в своем кабинете.

Большой частный дом или коттедж, имея подвесной потолок, могут использовать кассетные фанкойлы. Довольно популярная модель среди такого контингента.

Рассмотрим основные достоинства кассетных фанкойлов.

  1. 1. Размеры обладают компактностью.
  2. 2. Монтаж отличается незаметностью установки в потолке.
  3. 3. Значительная энергоэффективность.
  4. 4. Что касается экономичности, то это самый подходящий вариант.
  5. 5. Уровень шума заметно ниже, чем у канального фанкойла.
  6. 6. Воздух может равномерно распределяться по всему помещению.

Обслуживание и ремонт

Фанкойлы работают автономно, но для этого нужно проводить диагностику и техническое обслуживание. Периодичность зависит от степени нагрузки, обычно она составляет 6-8 месяцев. Часть работ делается самостоятельно – очистка или замена фильтра, проверка работоспособности клапанов, запорной арматуры.

Виды профессионального обслуживания и ремонта:

  • диагностика фильтров, воздушных и водяных;
  • балансировка водяного контура;
  • устранение течи воды;
  • проверка дренажа – диагностика насоса, очистка трубопроводов.

Во время работы климатический блок может издавать шум. Причина – работа вентилятора, вибрация труб. Для устранения последнего недостатка магистрали фиксируются с помощью клипс или специальных хомутов через каждые 0,5-1 м.

Первоначально необходимо отметить, что без наличия проектной документации не допускается установка ни одного фанкойла . Любая замена одного вида на другой вид или фирмы производителя фанкойла, должна быть согласована с проектировщиками, в противном случае это может привести к выходу из строя самого чиллера .

Основные составляющие и аксессуары кондиционера-доводчика

Вентиляторные доводчики устанавливаются в бытовых, общественных и промышленных зданиях. Они размещаются в каждой комнате, поддерживая заданную температуру. Наиболее востребованы блоки канального и кассетного типа. Климатические устройства монтируются на потолке. Канальные фанкойлы предназначены для вентиляционных воздуховодов, корпус кассетных прячется за подвесной потолок.

Принцип работы

Внутри блока находится теплообменник, в трубках которого в зависимости от сезона циркулирует холодная или горячая вода (этиленгликолевая смесь). Вентилятор прогоняет через него воздух из комнаты. Принудительная циркуляция изменяет температуру в помещении. Воздух греется или охлаждается до заданного показателя, регулируемого термостатом. В канальные кондиционеры-доводчики добавляется приточный воздух. В процессе работы на оборудовании возникает конденсат, стекающий в специальный поддон. Отвод влаги выполняется дренажной помпой в канализационную сеть.

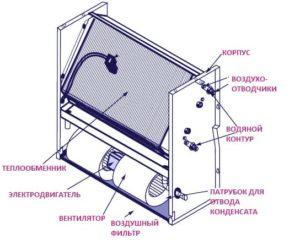

Устройство канального вентиляторного доводчика

Конструктивные элементы:

  • Теплообменник – узел из медных трубок с припаянными алюминиевыми ребрами. Соединение с трубопроводом выполняется муфтами. На змеевике имеются клапаны для выпуска воздуха при заполнении системы.
  • Вентилятор, осуществляющий циркуляцию воздуха. В маломощном оборудовании устанавливаются агрегаты тангенциального типа, работающие с низким уровнем шума. Устройства средней и высокой производительности оснащают центробежными вентиляторами. Рабочее колесо статически и динамически сбалансировано. Распространенный вариант электропривода для включения – асинхронные трехскоростные электродвигатели для фанкойлов с питанием от однофазной сети. Мотор имеет антивибрационное крепление. Снизить расход электроэнергии и уровень шума позволяют бесщеточные двигатели постоянного тока. Новый привод сокращает потери на трение, плавно регулирует работу вентилятора.
  • Фильтрующая кассета – сменный элемент рамного типа, установленный в направляющие корпуса. Очистку воздуха, подаваемого на теплообменник, выполняет фильтр. Устройство представляет собой рамку с синтетическим материалом (полиэстер, полиуретан). Фильтры для фанкойлов являются сменным аксессуаром. В процессе работы блока они улавливают пыль и загрязняются. Узлу необходима периодическая очистка, иначе ухудшится состояние воздуха в помещении. После истечения рекомендованного срока фильтры заменяются.
  • Блок управления (встроенный или выносной). Прибор регулирует скорость вращения вентилятора, изменяет режимы работы, задает параметры температуры. Управляют вентиляторными доводчиками вручную или с применением термостата. Для настенных и кассетных моделей оптимальный выбор – инфракрасный пульт. Точность регулировки обеспечивают настенные блоки управления и встроенный термостат для фанкойла.

Вопрос — ответ

Вопрос:

На чем работают чиллеры?

Ответ:

Основным рабочим веществом чиллера является хладагент. Чаще всего в качестве холодильного агента выступает фреон. Он циркулирует по контуру устройства и в теплообменнике испаряется за счёт тепла, полученного от охлаждаемой жидкости. Перенос холода осуществляется при помощи хладоносителя (вода, этиленгликоль).

Циркуляция хладагента обеспечивается компрессором, бесперебойное функционирование которого зависит от многих факторов. Таким образом, работа чиллера невозможна без холодильного агента и хладоносителя.

Вопрос:

Что лучше фрикулер (градирня) или чиллер?

Ответ:

Фрикулер обеспечивает в радиаторе охлаждение воды или другого хладоносителя до уровня тепла в окружающем воздухе. Для этого используют вентиляторы. Технология фрикулинга не предусматривает наличие компрессорного модуля. Благодаря этой особенности, потребляют намного меньше электроэнергии, чем чиллеры.

Недостатки фрикулеров: невозможность их полноценного использования в жаркую погоду, так как охлаждение происходит до уровня температуры воздуха. Фрикуллеры легко встраиваются в имеющиеся установки кондиционирования, поэтому их удобно применять в комбинации с чиллерами, которые функционируют независимо от наружной температуры.

Вопрос:

Какие чиллеры лучше водяные или воздушные?

Ответ:

По типу охлаждения конденсатора чиллеры бывают водяными или воздушными. Устройства, в которых для этих целей используется вода, пригодны для работы в течение всего года. Они более компактны, могут устанавливаться внутри здания, но стоят гораздо дороже оборудования, где понижение температуры производится направленным потоком воздуха.

Воздушные установки, предлагаются по невысокой цене, но их монтаж требует обширных площадей для размещения всех агрегатов и модулей. Например, система охлаждения часто монтируется на улице. Это позволяет более рационально использовать место внутри здания, но снижает функциональные возможности подобного оборудования.

Вопрос:

В чем отличие чиллеров с тепловым насосом и без него?

Ответ:

Устройства, в которых установлен тепловой насос, способны не только охлаждать, но также могут отапливать окружающее пространство или обеспечивать горячее водоснабжение. Эта полезная функция позволяет применять подобные установки для обогрева больших общественных или производственных помещений. Оснащённость тепловым насосом увеличивает стоимость оборудования, но значительно расширяет его функциональные возможности.

Вопрос:

Расскажите в чем принцип действия абсорбционных чиллеров?

Ответ:

Абсорбированные устройства используют в качестве основной энергии бросовое тепло на предприятиях. В таких системах главное рабочее вещество включает несколько компонентов. Раствор состоит из абсорбента и холодильного агента. Поглотителем выступает бромистый литий, а хладагентом — вода. Она поступает в испаритель с низким давлением, откуда выходит охлаждённой и абсорбируется бромидом лития. Жидкость концентрируется в конденсаторе, и затем хладагент передаётся по трубам конечным потребителям. Абсорбированные чиллеры не имеют компрессорного модуля, поэтому потребляют минимум электричества.

Вопрос:

Какова стоимость современных чиллеров?

Ответ:

Стоимость современных чиллеров зависит от их конструкционных особенностей и мощности. Это промышленные системы кондиционирования, которые предназначены для обслуживания больших производственных или общественных зданий, поэтому цена на новые агрегаты стартует от 100 тыс. руб. Самыми дешёвыми являются маломощные мини чиллеры, а у самых дорогих выходная мощность измеряется в тысячах кВт, и их стоимость составляет несколько миллионов рублей. Многие поставщики по требованию заказчика предоставляют расчёт стоимости после указания основных требуемых характеристик и функций.

Сколько стоят фанкойлы – обзор цен

Стоимость системы чиллер-фанкойл зависит от множества факторов, особенно от её функционала и мощности. Важнейшими параметрами считаются: холодопроизводительность, минимальная и максимальная температуры охлаждения и нагрева воды, наличие или отсутствие фильтров.

Рассмотрим несколько моделей.

Kentatsu KFZF30H0EN1 – кассетный фанкойл, производительностью 4 и 3 кВт (нагрев-охлаждение), предназначенный для монтажа в подвесной потолок помещений площадью 20 – 30 м².

Все модели серии KFZF укомплектованы проводным пультом управления

Устройство отличается простотой установки и эксплуатации, высокой энергоэффективностью, особой конструкцией крыльчатки вентилятора и низкими шумовыми характеристиками.

Kentatsu KFZF30H0EN1

Канальный средненапорный фанкойл RoyalClima VC-S20P2. Бренд RoyalClima всегда делает ставку на высокую производительность и энергоэффективность при разработке техники, и модель VC-S 20P2 не стала исключением.

Канальный фанкойл RoyalClima VC-S 20P2 — образец передовой инженерной мыслиRoyalClima VC-S 20P2

Достаточно компактная, но вместе с тем мощная модель. Позволяет поддерживать и регулировать параметры микроклимата на объектах различного назначения (от жилых до промышленных). Достаточно универсален и удобен в эксплуатации.

В среднем стоимость моделей колеблется от 10 до 20 тысяч рублей.

А если у вас есть собственный опыт использования фанкойлов для контроля за микроклиматом дома, расскажите о вашем опыте другим читателям нашего онлайн журнала.

  • Odnoklassniki
  • Twitter

вентиляторный доводчик — это… Что такое вентиляторный доводчик?  вентиляторный доводчик

вентиляторный доводчикДоводчик, осуществляющий с помощью встроенного вентилятора местную рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере воздуха, а также нагрев и (или) охлаждение воздуха.

фанкойл—

Klimakonvektor

Справочник технического переводчика. – Интент. 2009-2013.

Смотреть что такое «вентиляторный доводчик» в других словарях:

  • Вентиляторный доводчик — Канальный фанкойл в разобранном виде … Википедия

  • Вентиляторный доводчик — 46. Вентиляторный доводчик Доводчик, осуществляющий с помощью встроенного вентилятора местную рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере воздуха,… … Словарь-справочник терминов нормативно-технической документации

  • Доводчик, вентиляторный — Вентиляторный доводчик Доводчик, осуществляющий с помощью встроенного вентилятора местную рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере воздуха, а… … Словарь ГОСТированной лексики

  • Фанкойл — Вентиляторный доводчик, или фанкойл (англ. fan coil unit, от fan вентилятор и coil теплообменник; также англ. air handling unit узел подготовки воздуха) оконечный элемент систем кондиционирования воздуха типа чиллер фанкойл, предназначенный,… … Википедия

  • ГОСТ 22270-76: Оборудование для кондиционирования воздуха, вентиляции и отопления. Термины и определения — Терминология ГОСТ 22270 76: Оборудование для кондиционирования воздуха, вентиляции и отопления. Термины и определения оригинал документа: 40. Абсорбционный осушитель воздуха Осушитель воздуха, в котором снижение влагосодержания воздуха происходит … Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 22270-76. ОБОРУДОВАНИЕ ДЛЯ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ (СТ СЭВ 2145-80) — Агрегат, вентиляторный Агрегат, вентиляционно вытяжной Агрегат, вентиляционно приточный Агрегат, вентиляционный Агрегат, воздухоосушительный … Словарь ГОСТированной лексики

  • Система чиллер-фанкойл — Компрессионный чиллер фирмы York International … Википедия

  • Кондиционирование — воздуха автоматическое поддержание в закрытых помещениях всех или отдельных параметров воздуха (температуры, относительной влажности, чистоты, скорости движения) с целью обеспечения главным образом оптимальных метеорологических условий, наиболее… … Википедия

  • Воздушная завеса — Завеса Stavoklima Nucleo 3000 Воздушная завеса (тепловая завеса, воздушно тепловая завеса) воздушно отопительный агрегат, предназначенный для разделения зон с разной темпер … Википедия

Почему стоит выбрать фанкойл?

Если вы решили установить фанкойл в помещении, то обретете теплообменник, внутри которого имеется вентилятор. Все перечисленные выше составляющие заключены в одном компактном корпусе, которые выглядят очень эстетично и не занимают много места, в частности это касается того случая, когда монтаж производится на потолке. Именно поэтому специалисты советуют прибегать к такому решению. Установив данную систему, вы сможете одновременно решить вопрос с кондиционированием и вентиляцией, что экономит денежные средства на приобретение соответствующего оборудования. Оборудование работает с минимальным шумом и не предполагает сложного обслуживания, что, несомненно, является неоспоримым плюсом.

Этапы выполнения монтажных работ

Монтаж системы чиллер-фанкойл проводится в следующей последовательности:

  1. Устанавливается чиллер в техническом помещении или на крыше.
  2. Определяется место монтажа согласно плану. Корпус внутреннего блока фиксируется на стене, потолке или в вентиляции.
  3. Блоки подключаются к воздуховодам. Для канальных моделей устанавливаются клапаны, которые регулируют поступление свежего воздуха.

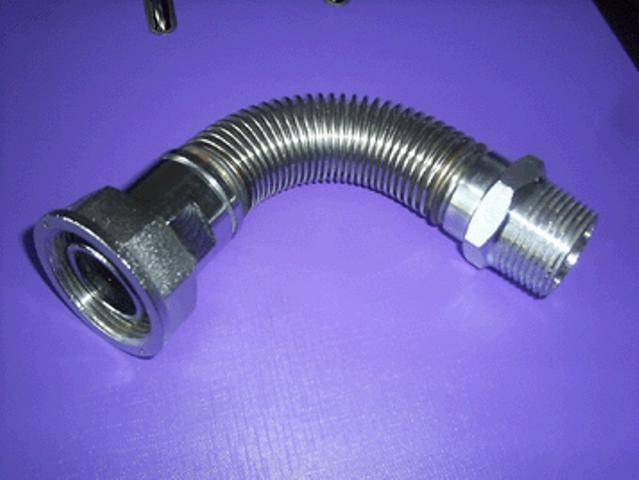

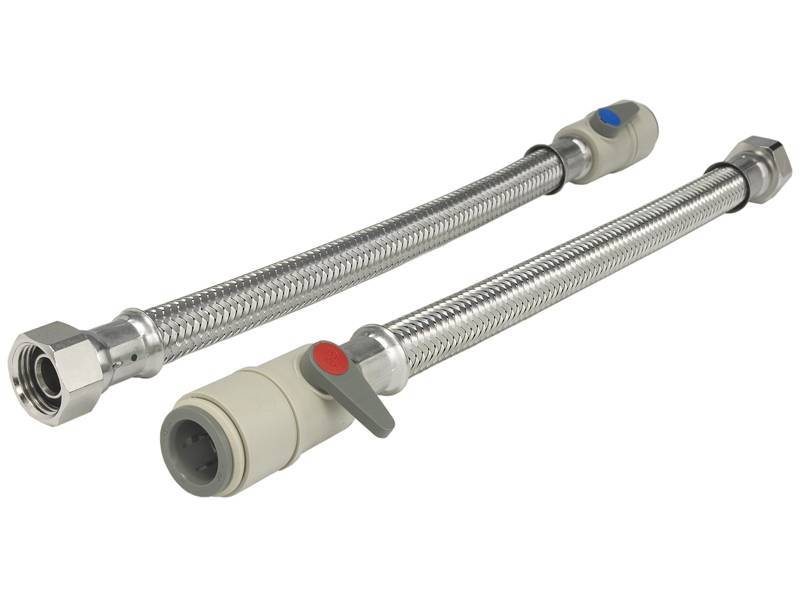

  4. Возле фанкойлов собираются узлы обвязки, устанавливаются датчики и краны.
  5. Проводятся трубы и делается теплоизоляция.
  6. Дренаж отводится в канализацию.
  7. Система подключается к электросети.
  8. Первое включение и испытание на герметичность – опрессовка.
  9. Заполнение труб хладоносителем и заключительное тестирование объекта.
  10. Составление акта выполненных работ.

Демонтаж проводится в следующей последовательности:

  • перекрытие узлов возле фанкойлов;
  • отсоединение от системы водоснабжения;
  • перекрытие дренажа;
  • отсоединение от сети.

Если планируется замена фанкойлов, учитывается диаметр труб прежней и новой систем.

По набору функций управления фанкойлом:

У разных пультов управления может быть минимальное количество функций или максимальное. Чем больше функций, тем дороже термостат, и тем более точно он может поддерживать температуру воздуха.

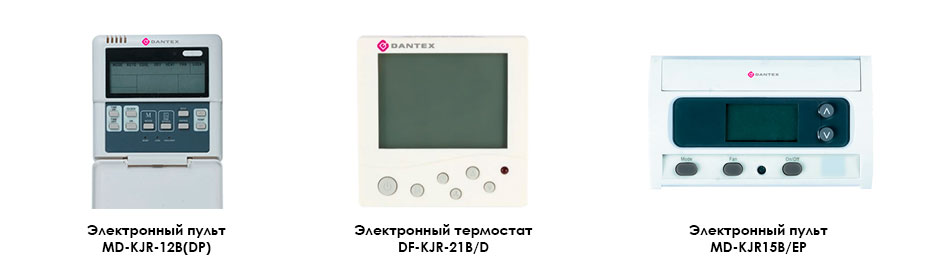

На фото: Пульты управления фанкойлами Dantex

Электромеханический термостат DF-KJR18B/E-D имеет минимальный набор функций: регулирование температуры воздуха в помещении путем изменения скорости вращения вентиляторов фанкойла или, если имеется трехходовой клапан, то за счет его включения/выключения для регулировки производительности фанкойла.

Электронный пульт управления фанкойлами MD-KJR-12B(DP) имеет следующие функции:

  • управление фанкойлами DANTEX дистанционно;
  • параметры эксплуатации – от — 15 до +43 °C, рабочая влажность воздуха – 40-90%;
  • установка температуры в режиме охлаждения от + 17 до +30 градусов;
  • жидкокристаллический дисплей;
  • управление скоростью вращения вентилятором (высокая, средняя, малая скорость);
  • отображение режима работы фанкойла (автоматический, охлаждение, нагрев, осушение, вентиляция);
  • функция «Следуй за мной».

Другие электронные термостаты (DF-KJR-21B/D, MD-KJR15B/EP, сенсорный пульт MD‑KJR29B) кроме стандартного набора функций могут отличаться дополнительными функциями, корпусом. Также термостаты могут иметь подсветку дисплея, дистанционное управление, таймер, сигнализацию аварии (специальные коды), часы, установку разницы температур на входе/выходе чиллера и другие.

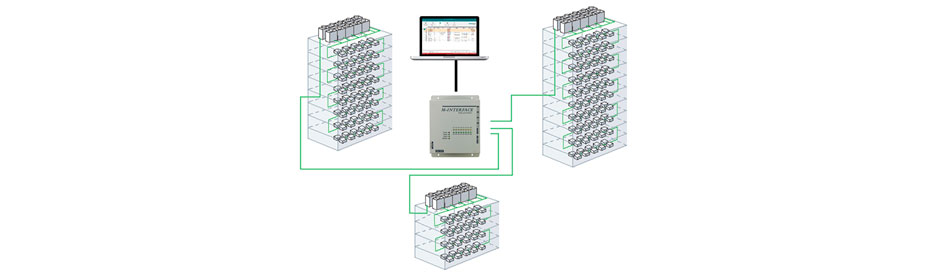

Кроме местного управления существуют системы центрального и удаленного управления, которые позволяют контролировать работу климатического оборудования DANTEX. Работа производится с помощью программного обеспечения, которое предоставляет возможность управлять несколькими различными фанкойлами с помощью персонального компьютера, подключенного непосредственно к MD-DiMS2100, локальной сети здания или сети интернет.

На фото: Система центрального и удаленного управления фанкойлами

Можно осуществлять управление несколькими системами, которые находятся на больших расстояниях, в разных городах. Контроль над работой, корректировка, управление, поиск и просмотр кодов неисправностей возможно с использованием протоколов Modbus, BACnet, Lonworks. С их помощью происходит обмен информацией SCADA-систем, подключенных к сети интернет и системе чиллер-фанкойл.
