Коллектор (смесительный узел) для водяного теплого пола

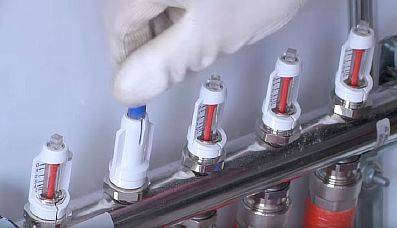

Для чего нужен ротаметр?

Ротаметры монтируются на выходы обратной гребенки коллекторов водяных полов. Выполнены из прозрачной колбы со шкалой и поплавком, которые установлены в корпусе. Его конструкция даёт возможность контролировать температуру и расходы жидкости-теплоносителя.

Когда заданная температура достигает целевого значения, ротаметр самостоятельно сужает отверстие, через которое движется теплоноситель, что соответственно понижает его подачу. Это защищает системы теплых полов от перегрева и перерасхода энергии.

Основная задача этого устройства – контроль количества жидкости на каждый контур, которое измеряется в литр/мин. Расходомер способен выполнять регулировку в диапазоне от 0.1 до 6 литров в минуту потока теплоносителя на каждый контур.

Отладка расходомеров после первого запуска системы может производиться до нескольких дней.

Какие виды используют?

Для систем теплого пола используются три типа расходомеров, различающихся по функциональности:

• Регулировочный – используется чтобы распределять теплоноситель.
• Измерительный – работает в паре с перекрывающим клапаном, регулировку вентилем которого выполняет пользователь.
• Комбинированный – расходомер со штатным вентилем, ряд таких расходомеров могут самостоятельно настраивать подачу теплоносителя на контуры.

Чаще используют первый и второй тип ротаметров. Функционал расходомера обеспечивает та его часть, в которой установлен клапан, она оснащается либо кольцами, либо штатным вентилем, когда эти элементы управления перемещаются, сужая или расширяя трубные каналы, поток, увеличивается либо уменьшается.

На комбинированных ротаметрах параллельно с изменением потока тепловой жидкости внутри колбы-колпачка клапана поднимается или опускается поплавок, который показывает значение расхода теплоносителя на контур.

Так происходит балансировка тепловой мощности, в случаях, когда используется только измерительный расходомер, регулировочный (балансировочный) клапан устанавливается отдельно, но имеет такой же принцип работы.

Необходимо подбирать устройства, на которые производитель дает гарантию до 7 лет. Профессионалы советуют выбирать ротаметры с латунным корпусом и колбой из прозрачного стекла с хорошим обзором шкалы водяного измерителя.

Но существует также мнение, что лучше пользоваться изделиями из ударопрочного пластика с мембраной. Также нужно понимать будет ли реализована автоматизация работы данного узла, если да, то балансировка практические не требуется, если же узел будет работать без сервоприводов в ручном режиме, он потребует более конкретной и частой наладки.

Упрощенная схема коллектора теплого пола

Простейшая схема гребенки состоит из двух контуров. Для изготовления распределительной системы используют латунь или нержавеющую сталь – два материала с высокой устойчивостью к агрессивному воздействию горячей воды. Гребенка должна быть расположена на стене строго вертикально, чтобы обеспечить эффективность работы всех составляющих и позволить равномерно распределять теплоноситель.

Запорные клапаны, установленные в каждом контуре, могут иметь ручную или автоматическую систему открывания с использованием электромеханических приводов. В рассматриваемой нами системе, как правило, используют ручные.

С помощью этих клапанов, один из которых установлен на входе, а другой – на выходе, регулируют подачу горячей воды. Для регулировки расхода жидкости между контурами, расположенными, скажем, в соседних помещениях, в возвратном гребне устанавливают так называемые балансировочные клапаны.

Нередко запорный механизм дополняют расходомерами, служащими в качестве индикатора потока теплоносителя. Благодаря им можно корректировать каждый контур системы, так как расходомеры настраивают и измеряют объем теплоносителя для каждого из них раздельно

Это особенно важно для контуров с различной длиной труб. На возвратном гребне устанавливают термодатчики, которые необходимы для полного или частичного перекрытия системы

Делается это в автоматическом с использованием электрических сервоприводов или ручном режиме.

Как правило, при установке упрощенной системы своими руками проблем не возникает. При устройстве двухконтурного отопления, скажем, для обогрева ванной комнаты и туалета даже нет необходимости в дорогостоящем оборудовании. В зависимости от того, какие используются смесительные клапаны, схемы гребней усложняются

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

• От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
• Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
• В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой клапан перекрывает подачу холодной воды.
• В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Что такое коллектор теплого пола

Коллектор – совокупность деталей, позволяющих управлять теплоносителем: смешивать и раздавать жидкость из параллельных колец отопления. Большое сечение и низкая скорость позволяют смешивать горячий теплоноситель, подающийся из котла, и тёплый, отходящий от отопительных труб, что позволяет выровнять температуру теплоносителя до нужных значений.

Чтобы правильно смешать обратку (остывшую воду из контуров в полу) и горячую воду до нужной температуры, на системы устанавливаются различные датчики: датчик температуры воды, датчик тепла на улице и датчик измеряющий давление внутри системы. Датчики подают информацию на клапаны, которые смешивают теплоноситель. Коллектор теплого пола в сборе с насосом и специальным датчиком может контролировать давление в системе.

Чтобы лучше разобраться в принципе работы и необходимости этой системы, обратите внимание на следующий пример: в доме подключаются к котлу системы подогрева пола, отопительные радиаторы и душ. Душ требует горячую воду температурой примерно в 70°C, отопительные радиаторы требуют теплоноситель с температурой от 75°C, а для подогрева пола нужно всего 50°C, чтобы температура чистового напольного покрытия не превышала санитарной нормы в 30°C.

Дополнительные приспособления, которые устанавливаются в коллекторы

Схема устройства солнечного коллектора.

Чтобы производить автоматическую регулировку устройства теплого пола, в коллекторную конструкцию можно установить датчики погоды. Если на улице резко похолодает, интенсивность подогрева увеличится. Датчик погоды будет подавать сигналы на включение и отключение котла. Стоит заметить, что регулировка ручным способом является неэффективной. Датчики, которые зависят от погоды, будут проверять температуру несколько раз в минуту. Если появится необходимость, сервоприводы будут проворачивать вентиль в какую-либо из сторон на 5°.

Для того чтобы собрать простейший коллектор, нужно подготовить следующие элементы:

• смесительный клапан;
• ниппель;
• переходник;
• тройник;
• колено;
• муфта;
• насос для циркуляции;
• шаровый кран;
• соединитель коллектора;
• коллектор;
• внешние и внутренние соединители;
• приспособление для отвода воздуха.

Схема вакуумного коллектора.

Многоконтурный коллектор для теплого пола своими руками собрать тоже не очень сложно. Он включает в себя следующие элементы:

• термоголовка с датчиком;
• смесительный клапан;
• муфта;
• гайка;
• тройник;
• ниппель;
• насос для циркуляции с подсоединенными кранами;
• заглушка;
• коллекторное устройство;
• шаровые краны;
• фитинги;
• накидные гайки;
• металлопластиковые трубы.

Если к коллекторной конструкции планируется подсоединять трубы системы «теплый пол», то для их фиксации следует применить фитинги для обжима. Перед фиксацией на трубе нужно сделать неглубокую фаску, чтобы труба могла плотно входить в гнездо для посадки. После установки и подключения коллекторной конструкции к котлу и к отопительной системе понадобится опрессовать трубы и проверить их на работоспособность. Опрессовку следует проводить приблизительно 3-5 часов. В таком случае даже при маленькой течке она сможет проявить себя. Несколько часов система будет прогрета на максимальном уровне. Вся коллекторная конструкция должна быть помещена в специальный шкаф, который устанавливается на стенку вблизи котла отопления или возле места подсоединения к теплому полу.

Стандартные конструкции подобного типа в большинстве случаев рассчитываются на 2-12 контуров. Сегодня в строительных супермаркетах можно найти приспособления различного уровня сложности. Самое простое устройство имеет вид трубы, стандартный диаметр отверстия составляет 1 дюйм, диаметр выходящего канала при этом равен 0,5 дюйма. Подобные элементы в данном случае снабжаются затворками. К подобной конструкции нужно докупить насосное оборудование, клапан для выпуска воздуха и систему контроля. Сервоприводы и термометры устанавливать необязательно. В процессе приобретения или изготовления конструкции для теплого пола своими руками следует руководствоваться собственными финансовыми возможностями. Исходить нужно также из того, какого типа конструкция будет нужна.

Собрать коллекторную конструкцию сможет практически каждый желающий. Для этого следует использовать одну из существующих схем.

Достоинства и недостатки коллекторов теплого пола

Наглядность подключения теплого пола

К достоинствам и недостатком коллекторов следует отнести:

• эффективное распределение потока теплоносителя по всем петлям теплого пола;
• возможность перекрыть поток на отдельных петлях, или изменить режим подачи;
• простота и удобство регулировки режима обогрева;
• наглядность подключения, возможность визуально определить количество петель;
• простота ремонта или замены устройства;
• возможность изменить количество петель, подключая новые контуры или устанавливая дополнительные узлы.

• регулировка режима требует некоторого опыта — водяной теплый пол обладает большой инерцией и не сразу реагирует на изменения режима подачи теплоносителя;
• количество петель, которые можно подключить к коллектору, конструкционно ограничено;
• при выходе из строя клапанов, регуляторов или соединительных элементов возможны протечки;
• стоимость коллектора довольно высока по сравнению с ценой обычных комплектующих для отопительных систем.

Недостатки коллектора — это, скорее, особенности его конструкции. Как правило, пользователи относятся к ним именно с этих позиций. Если подключение и эксплуатация производятся без нарушений, проблем с коллектором не возникнет. В любом случае, обойтись без этого узла невозможно, поэтому, правильнее относиться к его свойствам с пониманием.

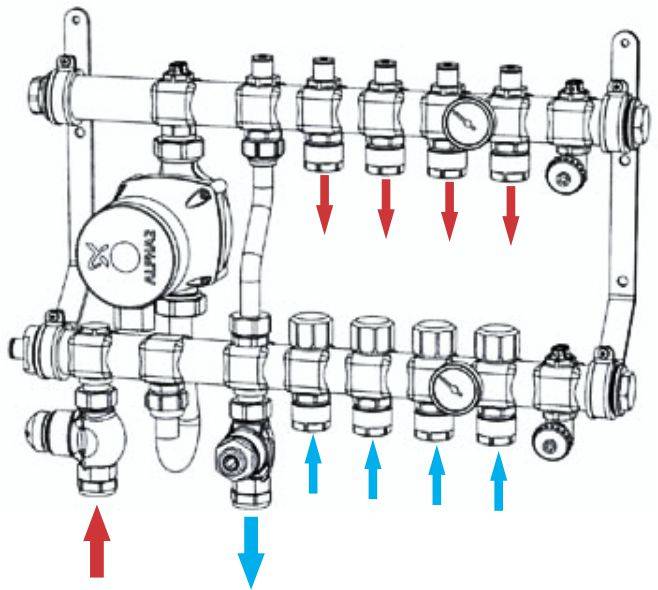

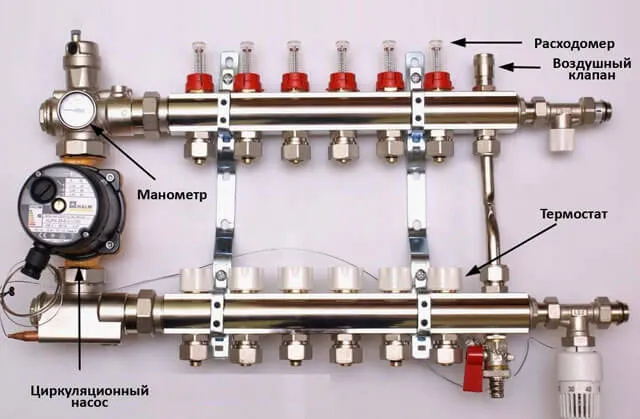

Состав коллекторной группы

Сам по себе коллектор является лишь отдельной частью коллекторного узла (или группы). В ее состав входят следующие элементы:

коллектор подачи

К нему подключается общий трубопровод с горячим теплоносителем и петли теплого пола, в которые поступает горячий поток;

коллектор обратки

Этот элемент выполняет обратную функцию — в него поступает остывший теплоноситель, прошедший по всей длине каждой петли. После этого жидкость поступает на повторную подготовку;

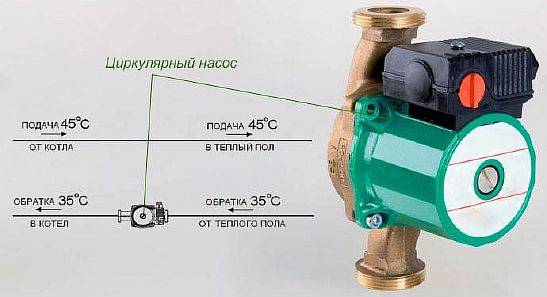

циркуляционный насос

Он обеспечивает рабочее давление в системе теплого пола. Иногда можно обойтись без него, если количество и длина петель невелики, а питание теплого пола производится от собственного котла. В таких случаях может быть достаточно давления от насоса, встроенного в котел;

устройства для регулировки режима нагрева

На прямом коллекторе над каждым выходом стоят расходомеры, а на обратке — вентили. Иногда на входе ставят клапаны с сервоприводом, способные производить регулировку в автоматическом режиме;

узел смешивания

Иногда он устанавливается отдельно, но чаще всего присутствует в составе коллекторной группы.

Перечислены только самые основные элементы. Кроме них могут присутствовать измерительные приборы, клапаны для удаления воздуха и другие дополнительные элементы. Рекомендуется приобретать коллекторы, оснащенные группами безопасности. Они состоят из сливного клапана (со штуцером под шланг), а также с автоматическим воздухоотводчиком. Группы безопасности должны присутствовать на обоих коллекторах — прямом и обратном.

Узел смешивания

Производит подготовку теплоносителя

Одним из важнейших элементов коллекторной группы является узел смешивания. Он производит подготовку теплоносителя — смешивает горячую жидкость с более холодной обраткой. Как правило, из котла поступает слишком горячий теплоноситель. Для того, чтобы обеспечить заданную температуру, в поступающую жидкость подмешивают некоторое количество более холодного потока.

Этот процесс можно организовать двумя способами:

• с помощью трехходового клапана. Он подключается в прямой и обратной линиям, а на выходе получается жидкость с нужной температурой. Клапан регулирует пропорции смешивания по сигналу с датчика температуры. Возможна установка с сервоприводом, обеспечивающим полную автоматизацию процесса регулировки;
• с помощью двухходового клапана. Принцип работы — изменение производительности прямой линии, которая смешивается с обраткой. Чем меньше напор, тем холоднее теплоноситель.

Схемы смешивания на трехходовом клапане считаются более надежными и стабильными. Они работают автоматически и требуют лишь установки нужного режима смешивания. Дополнительная регулировка производится только для изменения нагрева и производится в рабочем порядке.

Когда смесительный узел нужен

• Имеется два и более отопительных контуров, требующих для эффективной работы разную температуру.
  Чаще всего, это радиаторное отопление и непосредственно теплый водяной пол.
  Почему им требуется отличающиеся градусы? Потому что, радиаторы при низких показаниях to отдают тепло плохо (написанные в паспортах числа по теплоотдаче в лучшем случае производители замеряют при 70оС рабочей среды на поступлении в отопительный прибор, 50оС на выходе из прибора и окружающем воздухе в 20оС), а по нагретому настилу вы элементарно вряд ли сможете ходить если он горячей, чем 45оС. Кстати, по нормам СНиП допустимым диапазоном нагрева напольной поверхности является 27оС – 33оС.
• Используется котел, который не может эксплуатироваться с обраткой менее 55С.
  В частности, это большой ряд твердотопливных и газовых котлов. Если у них теплообменник станет холодней 55оС, то на нем могут начать осаждаться продукты сгорания, являющиеся сильными окислителями.
• Водяной теплый пол подключается к центральному отоплению,
  которое исходно рассчитано на все то же радиаторное отопление, т.е. слишком горячее.

Монтаж коллектора теплого пола

Монтаж коллектора и подключение контуров тёплого пола

Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:

• Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.
• Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.

Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.

Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.

Подключение ТП к коллектору

Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:

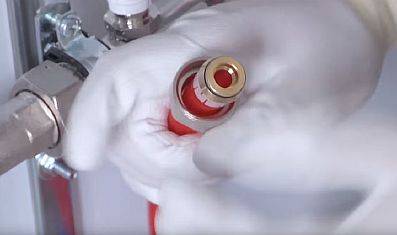

на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;

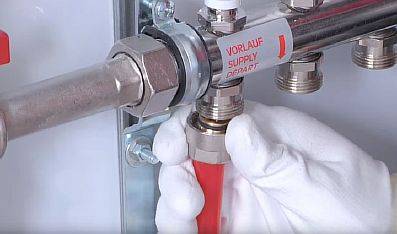

в ручную подсоединить конец шланга к штуцеру гребёнки;

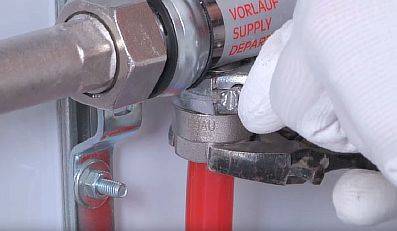

окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.

Настройка коллектора

Коллектор для теплого пола. Три способа настройки расходомеров.

Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:

• удаление колпачка с запорной арматуры;
• закрепление вентиля шестигранником;
• определение числа оборотов для конкретной петли;
• прокручивание вентиля на вычисленное количество раз.

Остальные контуры тёплого пола настраиваются также.

От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.

Почему гребенка необходима

Начать рассказ о распределительной гребенке следует с роли данного узла в теплом полу и с разъяснения того, почему без него нормальную работу системы обеспечить будет невозможно. С упрощенной схемой подобного отопления вы можете ознакомиться на изображении, приведенном ниже. Теплоноситель, в роли которого выступает обычная вода, поступает от котла (или централизованной отопительной магистрали, если речь идет о городской квартире) к коллекторному узлу, где смешивается с жидкостью, которая циркулировала в системе ранее. Затем вода идет по контурам, проложенным под полами, и отдает им свое тепло.

Упрощенная схема системы теплого пола

Как правило, реальная схема теплого пола сложнее той, что на изображении выше – контуров несколько, и они имеют разную протяженность труб. Соответственно, им нужно разное количество теплоносителя. Но если горячая вода будет поступать от источника в виде котла или магистрали без какого-либо распределения, то большая ее (воды) часть устремится в самый малый контур. В результате там будет перегрев. И наоборот, на больших по протяженности контурах будет ощущаться недостаток тепла.

Схема, иллюстрирующая расположение контуров теплого пола в различных помещениях дома. Можно заметить, что они очень различаются по своей площади и расположению подающей и отводящей линий

У гребенки для теплого пола есть еще одна функция – снижение температуры воды до приемлемого для контуров уровня. Теплоноситель и из котла, и из центральной магистрали подается очень горячим, около +70-80 и даже более градусов – делать температуру ниже невыгодно с точки зрения расхода топлива. Но для теплого пола такая жидкость не подходит. Значит, ее необходимо остудить, смешав с уже охлажденной водой из «обратки» отопительных контуров. Это происходит внутри гребенки для теплого пола. С помощью датчиков и соединенных с ними клапанов коллектор поддерживает температуру на определенном уровне, заданном пользователь системы.

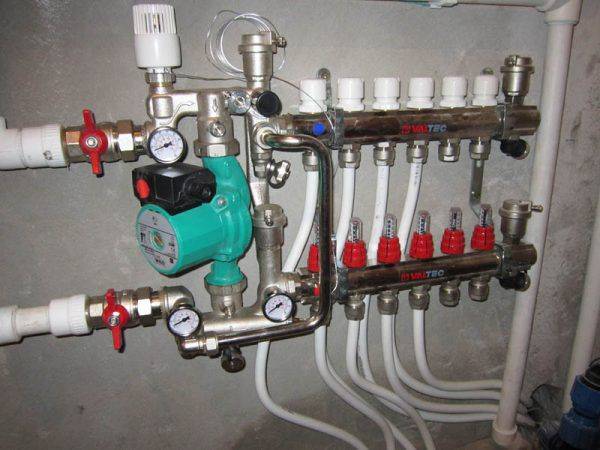

Гребенка распределительная (коллектор) для теплого водяного пола

Гребенка с сервоприводом

Обзор моделей

Марка: TIMProFactor Zeissler	Макс пропуск. способн.м3/ч	Макс теплов. мощн.кВт	Принцип действияпосл/пар	Способ управ. р,т,э,п*	Цена $**	Комментарии (***)
JH-1032	2.1	20	посл	т р,п,э*	75	Lнaсос=130 Gнасос=25(1½”) dподкл=1″ Д-В=272-270
PF MB 840	85
JH-1033	5	20	посл	т р,п,э*	139	Lнасоc= 180 Gнaсос=25(1½”) dподkл=1″ Д-В=219-443
JH-1035	2.1	20	посл	т p,э,п*	39	Lнасос=130/180 Gнacоc=25(1½”) dподкл=1″ Д-В=197-289/343
JH-1036PF MB 841	4.8	12.5	посл	т p,п,э*	45	Lнаcоc=130/180 Gнасос=25(1½”) dподкл=1″)ДxВ=227×365/415
NG-TK-0101	9.8	24	пос	т р,э,п*	95	Lнаcос=180 Gнаcос=25(1½”) dподкл-верх=1″ dподкл-низ=1½”Д x В=255×364

Марка: TIМ ProFactor Zeissler	Макс пропуск. способн.м3/ч	Макс теплов. мощн.кВт	Принцип действ.пос/парал	Способ управ. p/т/э/п*	Цена $**	Комментарии (***)
JH-1038	4.5	24	парал	т р/п/э*	106	Lнасос=130 Gнасоса=20(1″) dподkл=1″Д-В=316-254
JH-1039	2.1	20	парал	т р/э/п*	72	Lнаcос=130 Gнасос=25(1½”) dподкл=1″ Д-В=267-289
PF 842	10	45	пос	р э*	117	Lнасос=130 Gнасос=25(1½”) dподкл=1″ Д – В=250-357
JH-1037	4	15	пос	т p/э/п*	124	Lнаcос=130 G насоса=20(1″) dподк=1″ ДxВ=316×378
NG-MK-0101	9.8	24	пос	р э*	78	Lнасос=180 Gнасос=25(1½”) dподк-верх=1″ dподк-низ=1½”Д x В=255×364

* — со звездочкой те варианты, которые докупаются отдельно. Расшифровка такая: р – ручн., т – термомеханическая, э – электротермомеханическая, п – электроприводная** — стоимость ориентировочная, точную смотри на карточке товара*** — L _Hасос= присоединительный размер насоса, G_наcоc= диаметр присоединения насоса, d_подкл= диаметр подсоединения к внешнему оборудованию, Д-В = габаритные размеры (Длина – Высота)._cооогидрострелкамиколлекторными группами

TIM JН-1036

• Наиболее бюджетный;
• Допускает использование популярных насосов как на 130, так и на 180мм;
• Имеет современную конструкцию и обладает хорошими возможностями для регулировки потока;
• Самый покупаемый посетителями.

• Способен пропускать через себя относительно небольшой объем носителя;
• Неудобное подсоединение снизу.

TIМ JН -1033

• Проверенная и очень распространенная конструкция Combimix;
• Хорошие возможности по передаче воды и тепловая мощность;
• Допускает перед собой одновременное присоединение коллекторной группы для радиаторов (единая связка);
• Гибкая система настроек;
• Второй по популярности образец среди покупателей.

Гребенка для теплого пола своими руками

Альтернативой гребенке для теплого пола фабричного производства может стать изделие, собранное самостоятельно. Как правило, в этом случае запорная арматура, различные датчики и прочие сложные элементы системы приобретаются отдельно, а коллекторы подачи и «обратки» выполняются своими руками из полипропиленовых труб. Рассмотрим небольшую пошаговую инструкцию по этому процессу.

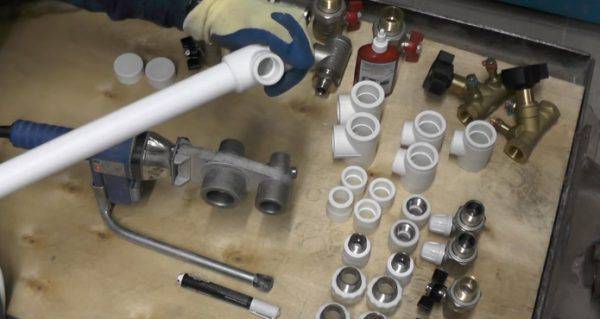

Шаг 1. Подготовьте материалы и инструменты. Из первых вам понадобятся полипропиленовые трубы, рассчитанные на работу с высокой температурой, и такие же тройники. Кроме того, возьмите фитинги для присоединения запорной арматуры, термоголовок и труб системы теплого пола. Что касается инструментов, то вам понадобятся рулетка, ножницы для полипропиленовых труб и паяльник для них же с набором насадок разного размера.

Подготовка всего необходимого

Шаг 2. Разогрейте паяльник до нужной температуры, заготовьте трубу и тройник из полипропилена. Очистите и обезжирьте их края для обеспечения качественной спайки элементов.

Подготовка трубы и тройника

Шаг 3. Насадите на калибр паяльника с одной стороны фитинг (разогреваться должна его внутренняя поверхность) и полипропиленовую трубу (тут все наоборот — нужно разогревать наружную). Выдержите их в таком виде некоторое время.

Соединяемые элементы выдерживаются некоторое время

Шаг 4. После этого возьмите и соедините вместе полипропиленовую трубу и тройник. При этом постарайтесь не проворачивать их друг относительно друга.

Труба соединяется с тройником

Шаг 5. Обрежьте трубу, чтобы оставить лишь небольшой ее участок, необходимый для закрепления следующего тройника в составе самодельного коллектора из полипропилена.

Обрезка трубы

Шаг 6. По такому же принципу производите соединение следующих фитингов с полипропиленовыми трубами.

Соединение остальных фитингов с трубами

Шаг 7. Завершите создание гребенки для теплого пола своими руками закреплением муфт для подключения труб от контуров, запорной арматуры и клапана для сброса воздуха. На изображении ниже представлено готовое изделие, рассчитанное для распределения теплоносителя на два участка теплого пола.

Все готово

Как сделать гребёнку?

Мастера, желая сэкономить финансы на коллекторе для тёплого пола заводского производства, предпочитают собрать оборудование своими руками. Для этого используют комплект фитингов из латуни, из сшитого полиэтилена или из полипропилена.

Для обогрева небольшого помещения используют регулирующую систему из одного трёхходового или двухходового клапана. Количество переходников должно соответствовать числу напольных контуров.

1. Латунные фитинги соединяются в одну линейку резьбовым методом. Оборудование из полипропиленовых переходников собирают с помощью пайки.
2. Трёхходовые или двухходовые смесители устанавливают на обратном контуре, на каждом патрубке для охлаждённой жидкости. Смесители оборудуют термоголовками. Они контролируют и регулируют температуру теплоносителя в системе обогрева.
3. Циркуляционный насос устанавливают около котла на холодной трубе.
4. С правой стороны системы фитингов, соединённых в линейку, закрывают концевой трубкой. Её устанавливают и на холодный, и на горячий коллекторы.
5. Если на каждом контуре установить шаровые краны, то температуру теплоносителя можно регулировать вручную.

Для установки напольного отопления, которое состоит из 5 и более контуров рекомендуют использовать заводской коллектор. Предварительно определяют мощность системы, степень проходимости трёхходовых клапанов и наполняемость магистрали.

Приобретают гребёнку для тёплого пола, которая настроена на определённые параметры. Мощность напольного обогрева самостоятельной сборки просчитать непросто. Возможны аварийные ситуации.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.
