Коллектор для отопления дома своими руками: схемы, разновидности, монтаж

Как регулировать коллекторную систему отопления двухэтажного дома

Теоретически предполагается, что для каждого отдельно взятого случая будет производиться регулировка.

Практика показывает, что обычного потребителя волнует только температура в помещениях.

К самостоятельной балансировке системы се же потребуется прибегнуть:

если обнаружили, что расположенные ближе к котлу радиаторы нагреваются сильнее;
какая-то из батарей издает шум притекающей воды;
трубы, расположенные в стяжке пола прогревают его поверхность неравномерно.

Для самостоятельной диагностики неполадок особых приспособлений не потребуется.

Желательно подготовить:

ключ, он понадобится для поворота штока балансировочного клапана, обычно шестигранный; отвертку;
контактный электронный термометр;
лист бумаги и карандаш.

Профессионалы обычно используют тепловизор, поскольку стоит он недешево, попытаемся обойтись подручными средствами.

При отсутствии схемы разводки труб, потребуется начертить ее самостоятельно. На эскизе проще будет определить очередность подключения отопительных элементов и вычислить расстояние от них до котла.

Специалисты также рекомендуют промыть грязевик, расположенный перед входом в котел и прогреть систему до температуры порядка 70 С +80 С.

Очень полезным устройством для диагностики окажется насос Grundfos Alpha 3, при помощи смартфона этот циркуляционный агрегат поможет узнать точную глубину регулировок. Конечно, стоимость этого умного изделия немаленькая.

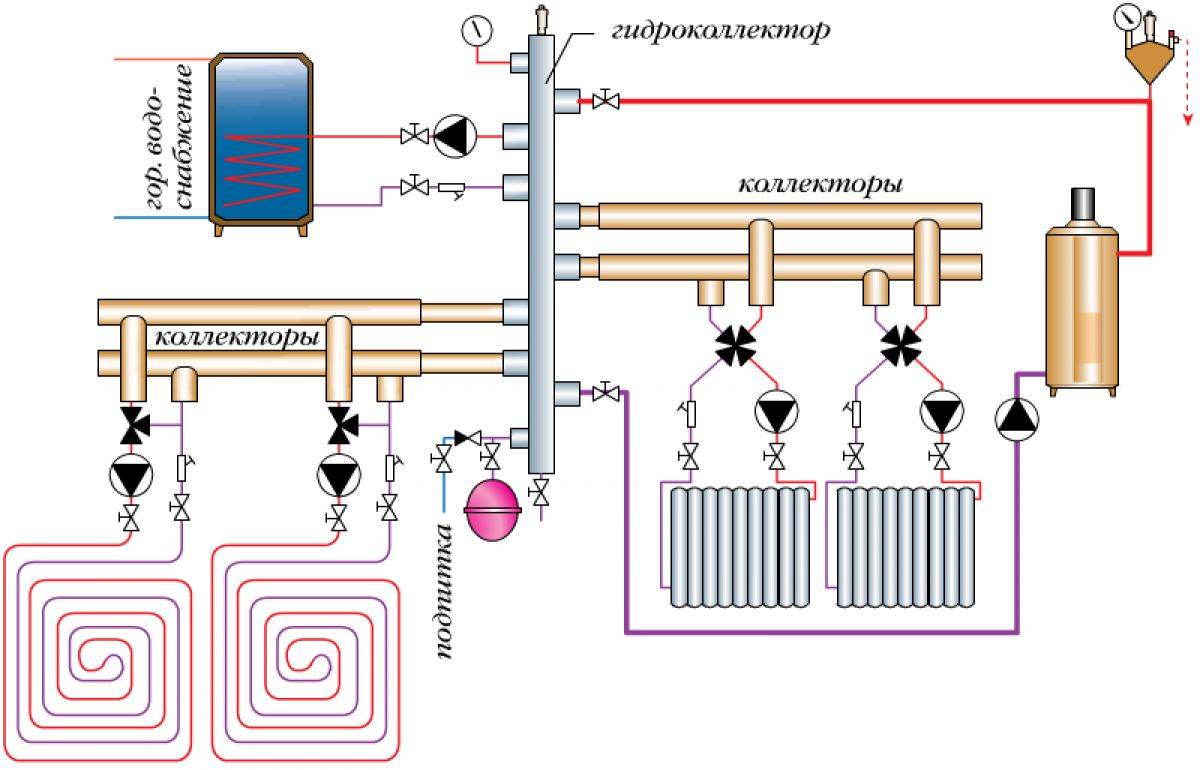

Лучевая схема подключения радиаторов и контуров напольного обогрева предполагает подключение каждого элемента к распределительной гребенке, поэтому выполняют балансировку на коллекторе. В зависимости от наличия ротаметров выбирают метод настройки.

Для правильной настройки рекомендуется определить расход воды, протекающей по каждому из контуров, и количество выделяемого этим контуром тепла. В качестве расчетного значения используется разница температуры воды на входе и на выходе — 10 градусов.

Предлагаем посмотреть полезное видео:

В результате расчетов можно узнать расход теплоносителя, т.е. количество литров воды, которое должно проходить через контур за единицу времени.

Сама балансировка выполняется следующим образом:

При заполненной системе включается циркуляционный насос напольного отопления.
Используя ручную регулировку, требуется закрыть каждый из термостатических вентилей на 2-й части гребенки.
После полного открытия первого вентиля настраивается соответствующий ротаметр.
Для получения необходимого объема протока потребуется повернуть нижнее кольцо расходометра в определенное положение.
Выполнив настройку, вентиль закрывают, переходят к настройке следующего контура.

Примерно так выполняется балансировка

Завершив работу, рекомендуется открыть все регуляторы и перепроверить расход воды по каждому ротаметру.

Для балансировки радиаторов лучевой разводки применяют аналогичные методы. Можно совместить вариант расчетного расхода с методом измерения температуры на поверхности радиаторов. Если коллектор не оснащен ротаметрами, то процесс настройки растянется на несколько суток.

Изначально установку делают приблизительно, с учетом мощности и длины контура, далее производятся замеры температуры на обратке, в зависимости от результатов выполняется корректировка величины протока.

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

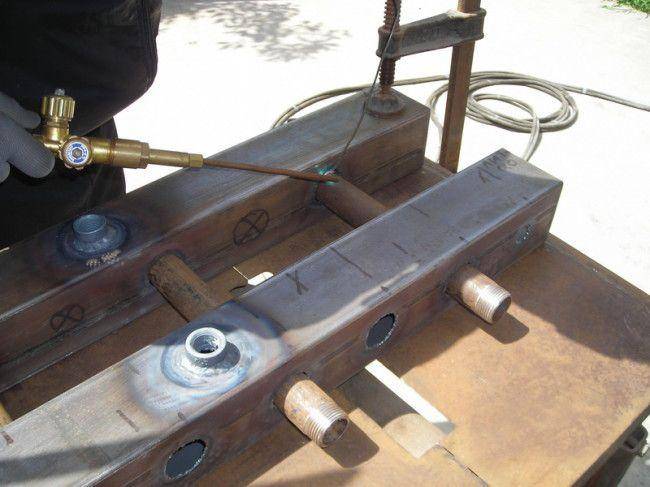

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Нюансы самодельной работы

Главным условием для корректной работы отопления является создание в системе гидравлического баланса. Кольцевой коллектор для отопления должен иметь такую же пропускающую способность входящего патрубка (сечение основной трубы, подведенной к подающей магистрали) как и сумма тех же показателей во всех контурах. К примеру, для системы, имеющей 4 контура, это выглядит так:

D = D1 + D2 +D3 +D4

Изготавливая коллектор отопления своими руками, помните, что расстояние между подающим и обратным участком трубы должно составлять величину, равную не менее шести диаметрам гребенки.

При монтаже устройства учитывают следующие нюансы:

электрический бойлер или газовый котел подключают к верхним или нижним патрубкам
циркуляционный насос врезается только с торцевой стороны гребенки
отопительные контуры подводят к верхней или нижней части коллектора.

Для отопления дома с большой площадью, циркуляционные насосы устанавливают на каждый контур. Кроме того, для выбора оптимального объема теплоносителя, на каждом входном и выходном патрубке устанавливают дополнительное оборудование – балансировочные расходомеры и клапаны для регулировки. Эти приспособления ограничивают приток горячей жидкости к отдельно взятому патрубку.

Чтобы коллектор котельной разводки выполнял возложенные на него функции в полном объеме, нужно чтобы длина всех подведенных к нему контуров была приблизительно одной длины.

Можно дополнительно (но необязательно) при изготовлении коллекторов отопления оборудовать смесительный узел. Он состоит из труб, которые соединяют между собой входную и обратную гребенку. В этом случае, для регулирования количества холодной и горячей воды в процентном соотношении, монтируют двух или трехходовой клапан. Он управляется сервоприводом закрытого типа, на который поступает сигнал от установленного в контуре отопления датчика температуры.

Вся эта конструкция позволяет регулировать температуру нагрева того или иного помещения или отдельного контура. Если на коллектор в котельной поступает слишком горячая вода, то в систему увеличивается приток холодной жидкости.

Для сложной системы отопления, в которой установлено несколько коллекторов, устанавливают гидрострелку. Она улучшает работу распределительных гребенок.

Коллектор для котельной, который вы изготовите самостоятельно, обеспечит нормальное функционирование отопления только в случае точного подбора параметров обводки системы. Поэтому сначала нужно доверить расчеты профессионалу, а потом уже приступать к работе.

Помните, что комфортная температура в доме зависит от множества факторов. Только полностью сбалансированная система обеспечит корректную работу отопления.

Преимущества лучевой системы теплоснабжения

При сравнении лучевой системы (когда используется промышленный или самодельный коллектор отопления) с классическими аналогами ее преимущества выглядят следующим образом:

имеется возможность выполнить скрытый монтаж различных элементов оборудования для теплоснабжения строения;
отсутствуют места соединений на участке, где произведен монтаж коллектора отопления и вплоть до радиаторов отопления;
несложные работы по установке составляющих элементов, в результате чего работу можно выполнить самостоятельно, не имея соответствующих навыков. В процессе монтажа число соединений минимально и сборка выполняется в кратчайшие сроки;
стабильная работа системы обусловлена невозможностью гидравлических ударов, что актуально для хозяев, решивших установить дорогие отопительные приборы;
быстрая замена пришедших в негодность элементов, например, трубопроводов, без проведения сложных монтажных работ и разрушения поверхности бетонной стяжки. Достаточно будет отключить луч, нуждающийся в ремонте, и устранить появившийся дефект, не отключая системы теплоснабжения;
доступная стоимость оборудования и комплектующих изделий;
упрощенный монтаж;
проектировка системы выполняется в кратчайшие сроки на основе вычислений ее параметров, включая расчет коллектора отопления;
совместимость с другими источниками тепловой энергии, в том числе альтернативными.

Подобное решение часто касается солнечных коллекторов. Применение гребенок и этого альтернативного вида тепла вполне возможно, но оно имеет недостатки, над которыми не один год работают специалисты (прочитайте: «Распределительная гребенка системы отопления — назначение и принцип работы «).

О самостоятельном монтаже коллектора для отопления на видео:

Монтаж

Перед тем как осуществлять монтажные работы, необходимо проверить место будущей установки на наличие каких-либо помех. Ничто не должно затруднять процесс эксплуатации коллектора.

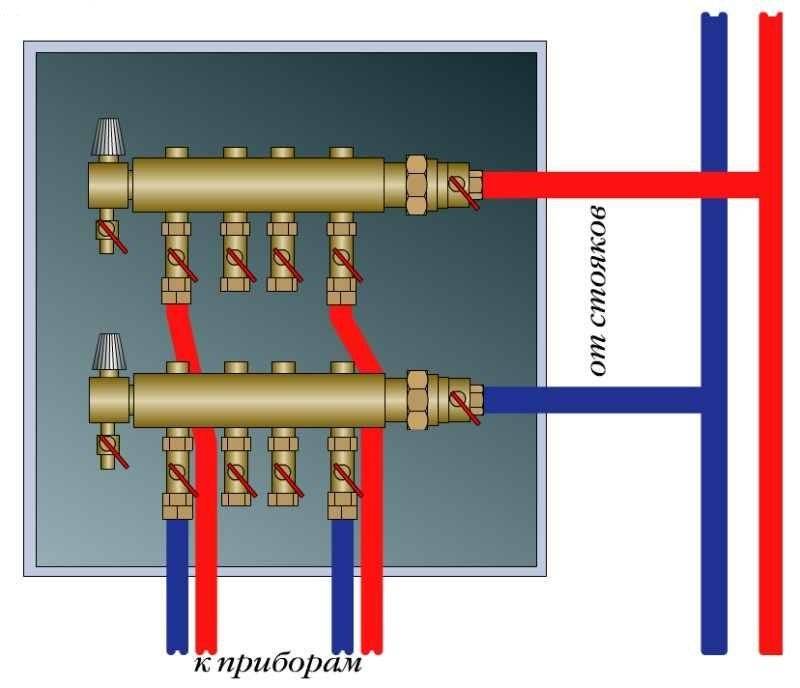

Далее возьмите во внимание, какой коллектор вы крепите: радиаторный или для «теплого пола». Несомненный плюс в том, что высота установки не играет никакой роли: в случае с коллектором это не критично

С другой стороны, некоторые ограничения накладывает схема обвязки

Например, при классической лучевой обвязке нужно помнить, что она наиболее эффективно работает только в домах с большим количеством комнат или этажей

С другой стороны, некоторые ограничения накладывает схема обвязки. Например, при классической лучевой обвязке нужно помнить, что она наиболее эффективно работает только в домах с большим количеством комнат или этажей.

Регулировка температуры производится после установки коллекторного узла и проведения отопительных труб от коллектора. Наиболее просто регулировать температуру при помощи термоголовки. Еще на этапе строительства нужно озаботиться монтажом такого дополнительного оборудования.

Вариант с монтажом светопривода и термостата одинаково хорошо подойдет как для регулировки радиатора, так и для подстройки «теплых полов».

О том, как установить коллектор для отопления, смотрите в следующем видео.

Два способа увеличить диаметр распределительных труб

Первый способ годится для котлов со встроенными насосами. Для таких котлов изготавливают термо-гидро распределитель (гидрострелка в народе). К гидрострелке подключают котел и два три контура отопления и приготовления горячего водоснабжения. При этом на каждый контур потребления тепла монтируют свой циркуляционный насос.

Так же многие идут простым путем и подключают к такому котлу небольшой контур радиаторов и теплых водяных полов. Это работает, если сразу с котла перейти с ¾ на 1 дюйм и дальше подключить все трубой, например, ППР диаметром 32.

Но у многих такими малыми объемами работа и строительство не ограничивается. Вот почему не всегда разумно большие дома или общественные строения подключать только к гидрострелке. Стрелка получиться просто огромная и вся котельная будет в трубах.

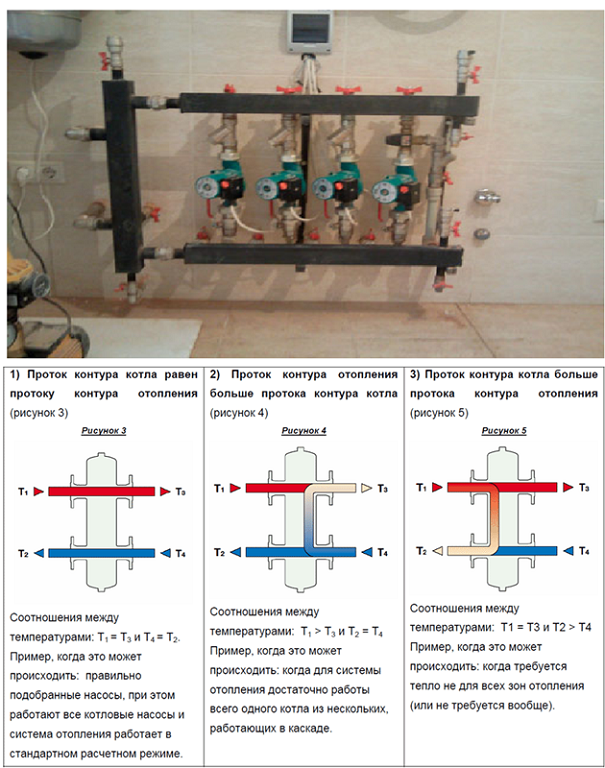

Чтобы этого избежать был придуман сначала просто коллектор для распределения теплоносителя, а потом из него сделали компланарный распределительный коллектор. То есть два независимых коллектора объединили в один и получили его компланарность.

Компланарный распределительный коллектор одним махом решил проблему количества и размеров подключения котлов и контуров отопления, решилась проблема нагромождения труб и стало очень быстро, и легко делать мониторинг, обслуживание и ремонт котельного оборудования.

Но как обычно, недостаток информации привел к тому, что вроде что-то знаем о распределительных коллекторах, но не применяем, опираясь на авось пронесет. Но не проносит и система отопления теплоносителя постоянно просит. Тепла нет и все попытки высосать тепло из зауженной трубы ведут к трате кучи времени, нервов и денег.

Когда как просто на стадии разговора с мастерами перед монтажом системы необходимо озвучить желание изготовить и подключить все через стрелку и распределительный коллектор. В связке эти два устройства работают еще лучше. Но здесь мы можем столкнуться с невежеством. А это невежество в свою очередь может уговорить вас этого не делать и все посадить на одну трубу.

Изготовить гидрострелку своими руками не составляет большого труда. Берем кусок трубы на три диаметра больше диаметра подключения котла и привариваем на торцы трубы выгнутые заглушки. В заглушки ввариваем резьбы для слива и сброса воздуха. А в тело трубы врезаем резьбы для подключения котлов и контуров отопления. Красим и стрелка готова.

С приобретением и изготовлением распределительного коллектора своими руками немного сложнее. Заводские аналоги часто не подходят под наши условия по количеству подключаемых контуров и их размеров.

Таким образом, бывает сложно или даже невозможно подобрать заводской распределитель под конкретно ваши условия, так как размер коллектора и размер патрубков коллектора ограничены модельным рядом.

Вот почему Вам придется либо отказаться от применения заводского коллектора, либо использовать два или более коллектора. При этом надо будет учесть стоимость двух коллекторов, их монтаж и стоимость дополнительных материалов.

Если у вас небольшой домик, то вполне возможно, что заводской коллектор вам подойдет. Но чаше всего такого не происходит, и многие люди не знают, что с этим делать. Помучавшись и помаясь нанимают сантехника, который делает все на прямую от котла. И потом жалуются что тепла нет.

Вот почему, надо не забывать, что из любой ситуации есть как минимум два выхода. И второй выход из сложившейся ситуации при невозможности использования заводского коллектора заключается в изготовлении распределительного коллектора своими руками.

Вот почему надо уяснить, что без коллектора система более трех контуров будет работать неправильно и зажато. Иначе можно дальше не читать и подключать все на одну трубу и тратить время и деньги, чтобы исправить не работающую систему.

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

Количество контуров, куда будет направлен теплоноситель.
Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики.
Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее.
Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки.
Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца.
Подающие контуры систем отопления врезаются или сверху, или снизу.

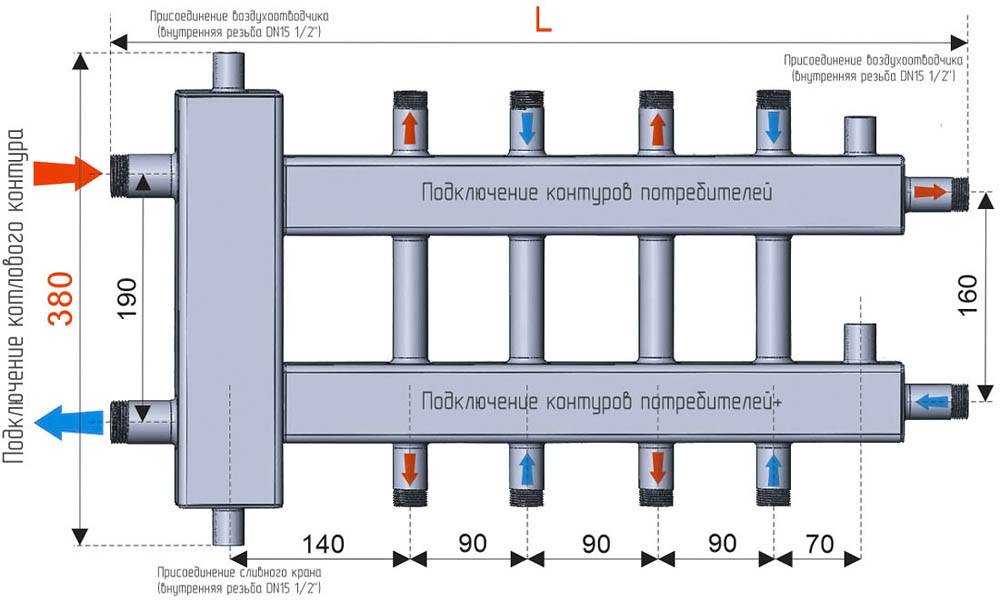

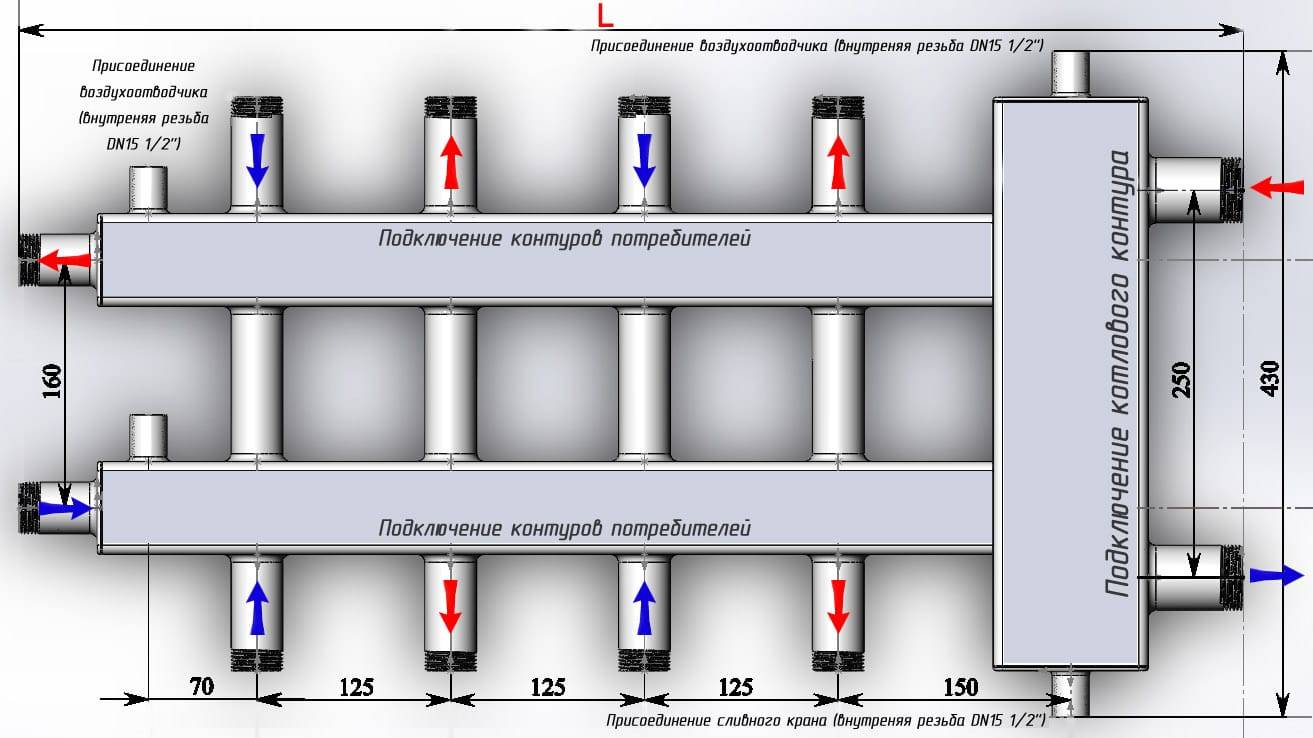

Четырехходовой коллектор

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

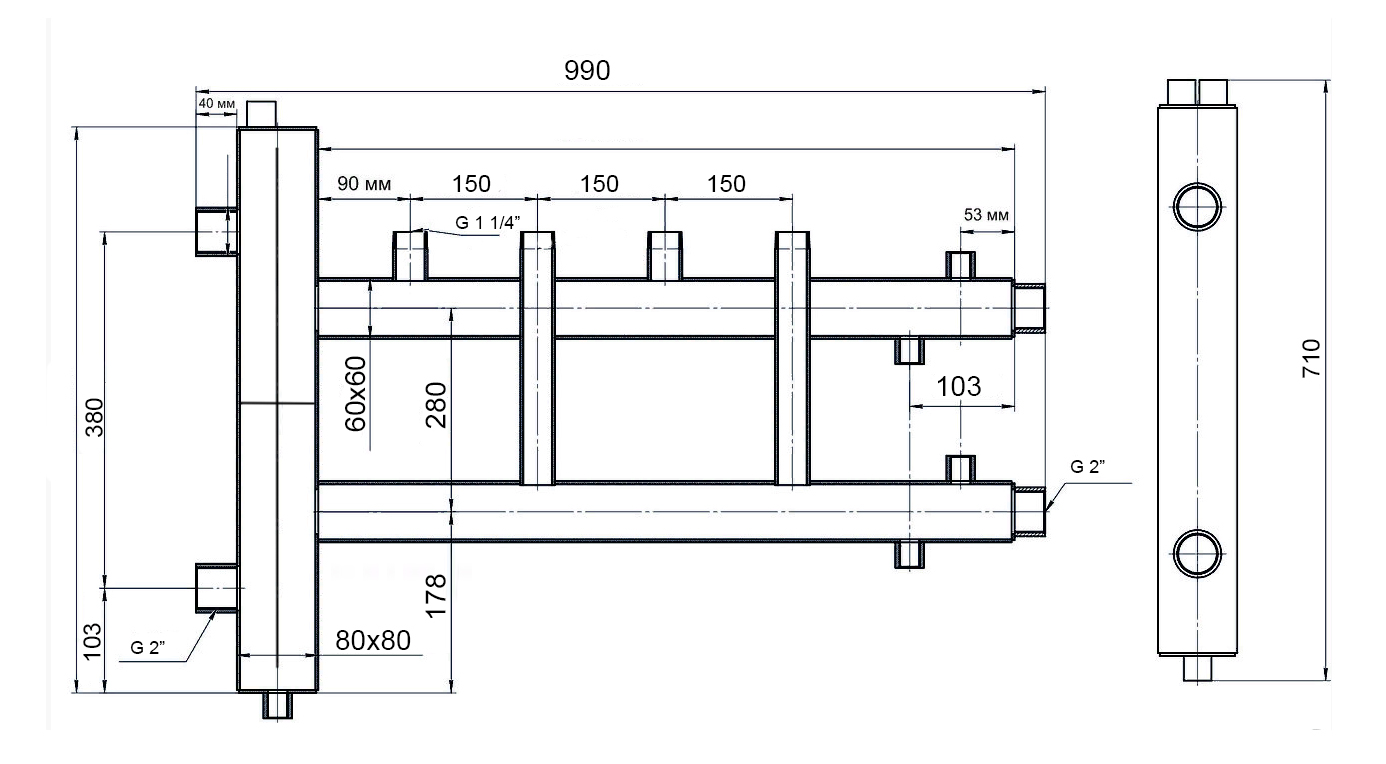

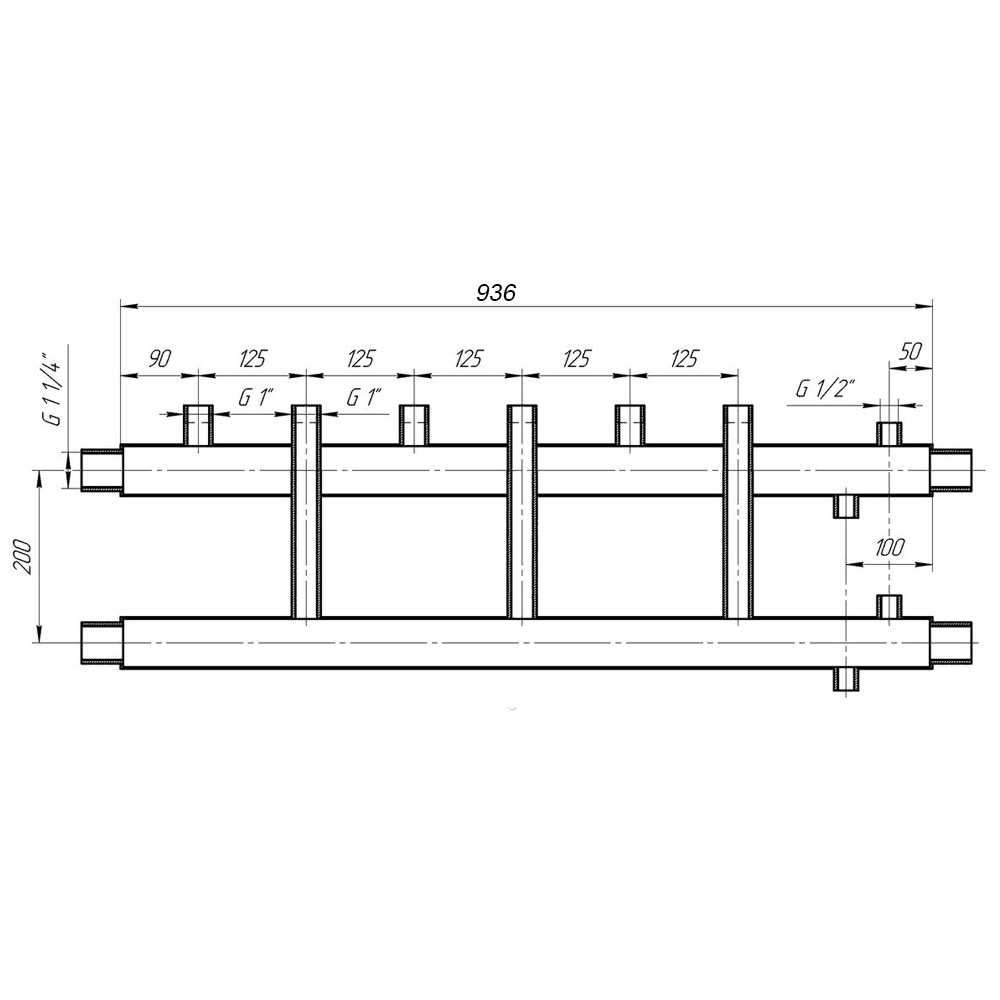

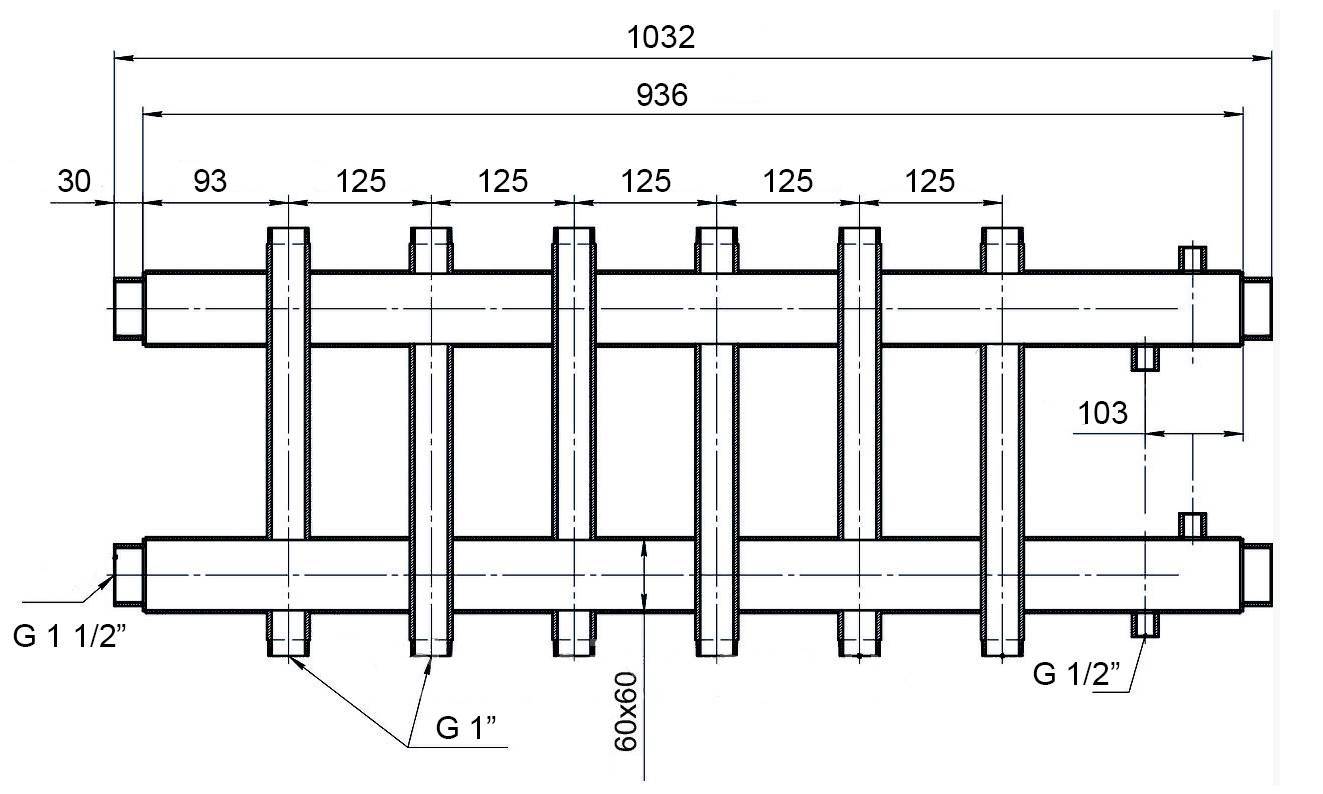

Схема распределителя

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту. Они утверждают, что с ним проще работать

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы.
Они соединяются по конструкции чертежа в соответствии с назначением каждой.
Соединение производится при помощи сварочного аппарата.
Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются.
Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне.
Коллектор надо покрасить и высушить.
Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

Читайте далее:

Как сделать воздушный солнечный коллектор своими рукам

Для чего нужен коллектор в системе отопления?

Можно ли сделать теплообменник для печи своими руками

Как сделать котел на дровах длительного горения своими руками

Как сделать экран для батареи отопления своими руками?

Коллекторы для отопления: разновидности устройств

Не существует стандартной конфигурации отопительного коллектора. Устройство может быть выполнено в любой модификации, что позволяет адаптироваться под разнообразные отопительные системы с разным типом прибора и количеством контуров. Гребенка имеет от 2 до 12 контуров, от данного показателя зависит цена коллектора отопления. В процессе эксплуатации количество задействованных ответвлений может варьироваться.

По техническим характеристикам распределительные узлы отопления можно разделить на такие типы коллекторов: солнечные, с гидрострелкой и радиаторные. По количеству элементов системы различают простые и усовершенствованные модели. Первый вариант не оборудован дополнительными приборами для управления работой устройства и для ее регулировки. Он представлен простой гребенкой с несколькими ответвлениями, каждую из которых можно отключить. В такой системе не предполагается осуществления контроля над температурой и объемом теплоносителя.

Усовершенствованные изделия снабжены регуляторами давления, температуры, датчиками давления, блоками контроля подаваемой воды, термостатами для автоматической подстройки давления, электронными смесителями и клапанами для регулирования подачи холодной и горячей воды, воздухоотводчиками для выпускания из труб пузырьков воздуха.

Обратите внимание! Комплектация коллекторного узла может изменяться в зависимости от определенных требований к системе, что отражается на функциональности и стоимости установки

Правила монтажа

Абсолютных и универсальных правил монтажа тепловых коллекторов на самом деле нет — в каждом конкретном случае могут быть свои нюансы. Но все же можно выделить несколько рекомендаций, к которым не помешает прислушаться.

В свободной продаже можно сейчас увидеть навесные или встраиваемые образцы металлических шкафов, которые отлично подойдут для размещения коллекторного блока отопления. Каждый такой шкаф снабжен удобной дверцей и штамповкой на боковых панелях. Если нет возможности приобрести металлический шкафчик, можно поступить иначе: зафиксировать коллекторный блок непосредственно на стене, на удобной высоте.

Обязательно в системе отопления должен быть расширительный бак. И его объем обязан составлять не меньше 10% от всего количества жидкости в системе.

Контур, как уже говорилось выше, может нуждаться в своем отдельном циркуляционном насосе. В большинстве случаев насос актуально размещать после расширительного бака на магистрали обратной подачи. Такое решение делает бак менее уязвимым к возможной в этой зоне турбулентности водных потоков.

Принцип работы и виды солнечных коллекторов

Настала пора сказать несколько слов об устройстве и принципе работы солнечного коллектора. Основным элементом его конструкции является адсорбер, представляющий собой медную пластину с приваренной к ней трубой. Поглощая тепло падающих на нее солнечных лучей, пластина (а вместе с ней и труба) быстро нагревается. Это тепло передается циркулирующему по трубе жидкому теплоносителю, а тот в свою очередь транспортирует его далее по системе.

Способность физического тела поглощать или отражать солнечные лучи зависит, прежде всего, от характера его поверхности. Например, зеркальная поверхность отлично отражает свет и тепло, а вот черная, напротив, поглощает. Именно поэтому на медную пластину адсорбера наносится черное покрытие (простейший вариант – черная краска).

Принцип работы солнечного коллектора

1. Солнечный коллектор.2. Буферный бак.3. Горячая вода.

4. Холодная вода.5. Котроллер.6. Теплообменник.

7. Помпа.8. Горячий поток.9. Холодный поток.

Увеличить количество получаемого от солнца тепла можно и путем правильного подбора стекла, прикрывающего адсорбер. Обычное стекло недостаточно прозрачно. Кроме того, оно бликует, отражая часть падающего на него солнечного света. В гелиоколлекторах, как правило, стараются использовать специальное стекло с пониженным содержанием железа, что повышает его прозрачность. Для снижения доли отраженного поверхностью света на стекло наносят антибликовое покрытие. А чтобы внутрь коллектора не попадали пыль и влага, которые тоже снижают пропускную способность стекла, корпус делают герметичным, а иногда даже заполняют инертным газом.

Несмотря на все эти ухищрения, КПД солнечных коллекторов все же далек от 100%, что связано с несовершенством их конструкции. Часть полученного тепла нагретая пластина адсорбера излучает в окружающую среду, нагревая контактирующий с ней воздух. Чтобы свести к минимуму теплопотери, адсорбер необходимо изолировать. Поиск эффективного способа теплоизоляции адсорбера привел инженеров к созданию нескольких разновидностей солнечных коллекторов, самыми распространенными из которых являются плоские и трубчатые вакуумные.

Плоские солнечные коллекторы

Плоские солнечные коллекторы.

Конструкция плоского солнечного коллектора предельно проста: это металлический короб, покрытый сверху стеклом. Для теплоизоляции дна и стенок корпуса, как правило, используется минеральная вата. Вариант этот далеко не идеален, поскольку не исключен перенос тепла от адсорбера к стеклу посредством воздуха, находящегося внутри короба. При большой разнице температур внутри коллектора и снаружи потери тепла бывают довольно существенными. В результате плоский гелиоколлектор, прекрасно функционирующий весной и летом, зимой становится крайне неэффективным.

Устройство плоского солнечного коллектора

1. Впускной патрубок.2. Защитное стекло.

3. Абсорбционный слой.4. Алюминиевая рама.

5. Медные трубки.6. Теплоизолятор.7. Выпускной патрубок.

Трубчатые вакуумные солнечные коллекторы

Трубчатые вакуумные солнечные коллекторы.

Вакуумный солнечный коллектор представляет собой панель, состоящую из большого количества сравнительно тонких стеклянных трубок. Внутри каждой из них расположен адсорбер. Чтобы исключить перенос тепла газом (воздухом), трубки вакуумированы. Именно благодаря отсутствию газа вблизи адсорберов, вакуумные коллекторы отличаются низкими теплопотерями даже в морозную погоду.

Устройство вакуумного коллектора

1. Теплоизоляция.2. Корпус теплообменника.3. Теплообменник (коллектор)

4. Герметичная пробка.5. Вакуумная трубка.6. Конденсатор.

7. Поглощающая пластина.8. Тепловая трубка с рабочей жидкостью.

Как сделать солнечный коллектор отопления своими руками?

Сделать такое устройство своими силами совсем не сложно. Приводим общую инструкцию по сборке коллектора для радиаторного отопления:

Из стальных труб необходимо сделать радиатор – главный элемент солнечного коллектора. Обычно берут несколько отрезков труб большого диаметра и соединяют их перемычками из более тонких. Готовую деталь необходимо окрасить черной краской.
Далее из фанеры или ДСП нужно сделать ящик, стенки и дно которого оклеиваются пенопластовой или минераловатной теплоизоляцией. Снизу на дно ящика для прочности набиваем несколько брусков, а с внутренней стороны – также на дно – поверх теплоизоляции укладываем лист из оцинкованной стали (кровельное железо). На этот лист (его также нужно выкрасить в черный цвет) и будет уложен радиатор, прикрепляемый хомутами.
Сверху ящик необходимо накрыть стеклом, которое укладывается на силиконовый герметик.
Теперь нужно изготовить аванкамеру, которая будет поддерживать в системе небольшое давление (эдакая водонапорная башня в миниатюре). Это просто металлическая емкость объемом около 40 л, которая снабжена поплавковым краном, выходным патрубком с шаровым краном (в нижней части) и аварийным переливом. От него впоследствии будет выведена труба в канализацию.
В качестве накопительного бака будем использовать стальную емкость объемом 150 – 400 л, также снабженную патрубками и аварийным переливом. Ее необходимо оклеить пенопластом или минватой. Можно поступить иначе: емкость устанавливается в фанерном ящике, а пространство между ней и стенками засыпается песком или керамзитом.
Аванкамера и накопительный бак устанавливаются в чердачном пространстве, причем аванкамера должна располагаться выше накопителя не менее, чем на 0,8 м.
Радиатор устанавливается на крыше так, чтобы лучи солнца падали на стеклянную крышку перпендикулярно. При этом он должен быть ниже накопителя хотя бы на 0,7 м.
Поплавковый кран аванкамеры необходимо подключить к водопроводу полудюймовой трубой. Для соединения между собой всех устройств (аванкамера – радиатор – накопитель) и подачи горячей воды к смесителям используются дюймовые трубы.

Первоначальное заполнение системы водой необходимо производить через патрубок в нижней части радиатора до тех пор, пока из перелива аванкамеры не польется вода.

Благодаря этому удастся избежать образования воздушных пробок. Теперь можно открывать кран на выходном патрубке аванкамеры и пользоваться коллектором.

Коллекторы на крыше после монтажа
